Kemper FK-5 User manual

!
DE Montageanleitung
Zulauf-Set Plus Fig. 369 01
FK-5 Sicherheitstrennstation
EN Installation instructions
Water supply set plus Fig. 369 01
FK-5 Break Tank Station
FR Instructions de montage
 Set-Plusd´alimentationeneaug.36901
Station de séparation de sécurité FK-5
IT Istruzioni per il montaggio
Set di ingresso Plus Fig. 369 01
Stazione di separazione di sicurezza FK-5
NL Installatiehandleiding
 Water-toevoersetplusg.36901
FK-5 beveiligingstoestel
DA Monteringsvejledning
 IndløbssætPlusg.36901
FK-5 sikkerheds-frakoblingsstation
DE MontageanleitungFK-5
SicherheitstrennstationFig.369
EN Installationinstructions FK-5
BreakTankStation Fig. 369
FR Instructionsde montage FK-5
 Stationdeséparationdesécuritég.369
IT Istruzioni per il montaggio FK-5
Stazionedi separazione di sicurezza Fig.369
NL InstallatiehandleidingFK-5
 Beveiligingstoestelg.369
DA MonteringsvejledningFK-5
 Sikkerheds-frakoblingsstationg.369
!
Fig. 369

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 2 /32
Sicherheitshinweise für Montage, Wartung und Betrieb
DE
Montage und Gebrauch
Anleitung vor Montagebeginn oder Gebrauch sorg-
fältig lesen und den Anweisungen folgen! Anleitung
an den Anlagenbetreiber weitergeben und zur
späteren Verfügung aufbewahren!
Warnung! Montage und Wartung nur durch sach-
kundige,qualizierteFachkraftmiteinerQualika-
tion für Sanitärinstallation. Elektroinstallation nur
durchFachkraftmiteinerQualikationfürelektro-
technische Anlagen!
Warnung! Nationale Normen und Vorschriften zur
Sanitärinstallation sowie zur Unfallverhütung sind
vorrangig zu befolgen.
Hinweis! Nach Abschluss der Montage unbedingt
eine Dichtigkeitsprüfung der wasserführenden Ele-
mente sowie eine Funktionsprüfung durchführen.
Gefahr! Zum Freischalten vom
Stromnetz vor jeder Wartungsarbeit
immer Netzstecker ziehen.
Verwendung
Das Zulauf-Set Plus für FK-5 dient ausschließlich als
Zubehör zur Ergänzung als zweiter Zulauf (Trink-
wasser oder Regenwasser) für die KEMPER FK-5
Sicherheitstrennstation. Jede andere Verwendung gilt
als nicht bestimmungsgemäß.
Warnhinweise
Beachten und befolgen Sie die Warnhinweise in der
Anleitung. Nichtbeachten der Warnhinweise kann zu
Verletzungen oder Sachschäden führen!
Kennzeichnung wichtiger Warnhinweise:
Gefahr! Elektrischer Strom!
Kennzeichnet Gefahren, die schwere
oder tödliche Verletzungen zur Folge
haben können.
Warnung! Kennzeichnet Gefahren, die
zu Verletzungen, Sachschäden oder
Verunreinigung des Trinkwassers führen
können.
Hinweis! Kennzeichnet Gefahren, die zu
Schäden an der Anlage oder Funktions-
störungen führen können.
Wichtige Hinweise für den Anlagenbetreiber
Medium: Wasser
max. Umgebungstemperatur 39°C,
min. Umgebungstemperatur 2°C,
max. Temperatur des zulaufenden Mediums 35°C,
min. Temperatur des zulaufenden Mediums 1°C,
MindestießdruckDN20=1bar/0,1MPa,
MindestießdruckDN25=1,5bar/0,15MPa,
Max. Fließdruck 20 / 25 4,0 bar / 0,4 MPa,
Druckstufe PN 10,
Ausgangsseitiger Pumpendruck
DN 20: 4,3 bar / 0,43 MPa
DN 25: 5,9 bar / 0,59 MPa
Benutzen Sie das Gerät
- nur in einwandfreiem Zustand
- bestimmungsgemäß
Warnung! Das Entnahmewasser darf
auf keinen Fall, auch nicht in kleinen
Mengen, als Trinkwasser genutzt werden!
Gewährleistung
Keine Gewährleistung bei:
- Nichtbeachten der Anleitung.
- Schäden durch fehlerhaften Einbau.
-eigenständigeModikationamProdukt.

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 3/32
Safety instructions for installation, maintenance and operation
EN
Installation and usage
Prior to commencing installation or usage read
instructions carefully and follow all directions! Pass
these instructions on to the system operator and
retain for later reference!
Warning! Installation and maintenance is to be
doneonlybycompetentandqualiedprofessionals
qualiedforsanitaryplumbing.Electricalinstallation
is to be done only by professionals
qualiedforelectricalfacilities!
Warning! Local standard and rules for sanitary
plumbing as well as accident prevention must be
adhered to as a matter of priority.
Note! It is essential that following the installation
a leak test of the water-bearing components as well
as a functional test is carried out.
Danger! To isolate from mains
disconnect the mains plug prior
commencing any maintenance work.
Usage
The Water Supply Set Plus shall only be used as a
secondary inlet (for drinking- or rainwater) for the
FK-5 break tank station. Each other usage is consi-
dered contrary to the designated use.
Warning information
Please read and follow the warning
information in these instructions.
Disregard of the warning information may lead to
injury or material damage!
Labelling of important warning information:
Danger! Electricity!
Indicates hazards that might result in
severe or fatal injury.
Warning! Indicates hazards that may
lead to injury, material damage or
contamination of drinking water.
Note! Indicates hazards that may lead
to damages to the system or
malfunctions.
Important notes for the system operator
Medium: Water
Max. ambient temperature 39°C,
Min. ambient temperature 2°C,
Max.temperatureoftheinowingmedium35°C,
Min.temperatureoftheinowingmedium1°C,
MinimumowpressureDN20=1bar/0.1MPa,
MinimumowpressureDN25=1.5bar/0.15MPa,
Max.owpressure20/254.0bar/0.4MPa,
pressure stage PN 10,
Outlet pump pressure
DN 20: 4.3 bar / 0.43 MPa
DN 25: 5.9 bar / 0.59 MPa
Only use the device
- in sound condition
- as intended
Warning! Any water withdrawn must
under no circumstances be used as
drinking water - even in small amounts!
Warranty
Warranty is voided through:
- Disregard of installation instructions.
- Damage due to faulty installation.
-Unauthorisedproductmodications.

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 4/32
Consignes de sécurité pour le montage, la maintenance et le service
FR
Montage et utilisation
Lire et respecter ces instructions soigneusement
avant de commencer le montage ou l’utilisation
! Transmettre la notice d’utilisation à l’exploitant
de l’installation et la conserver pour utilisation
ultérieure !
Mise en garde! Le montage et la maintenance
ne doivent être effectués que par une personne
spécialiséecompétenteetqualiéedansledomaine
de l’installation sanitaire. L’installation électrique ne
doit être réalisée que par un électricien spécialisé
qualiédansledomainedesinstallationsélectro-
techniques !
Mise en garde! Respecter avant tout les normes et
les réglementations nationales d’installations sani-
taires ainsi que celles de prévention des accidents.
Remarque! Après avoir terminé
le montage, effectuer impérativement un contrôle de
l’étanchéité des éléments conducteurs d’eau et un
contrôle du
bon fonctionnement.
Danger! Avant toute opération de
maintenance, systématiquement
  débrancherlachedesecteurpour
déconnecter l’appareil du secteur.
Utilisation
Le set-plus d´alimentation pour FK-5 sert exclusi-
vement d‘accessoire pour compléter une deuxième
entrée (eau potable ou eau de pluie) pour la station
de séparation de sécurité KEMPER FK-5. Toute autre
utilisation est considérée comme non conforme.
Avertissements
Respectez impérativement les avertissements de
cettenotice!Leurnon-respectpeutprovoquerdes
blessures ou des dégâts matériels!
Marquage des avertissements importants :
Danger! Courant électrique ! Indique les
dangers pouvant entraîner la mort ou
des blessures graves.
Mise en garde! Indique les dangers
pouvant entraîner des blessures, des
dégâts matériels ou une contamination
de l’eau potable.
Remarque! Indique les dangers pouvant
entraîner des détériorations sur
l’installation ou des dysfonctionnements.
Remarques importantes pour
l’exploitant de l’installation
Fluide : Eau
température ambiante maximale 39 °C,
température ambiante minimale 2 °C,
températuremaximaleduuideencirculation35°C,
min.Températureduuideencirculation1°C,
pressionmin.d’écoulementDN20=1bar/0,1MPa,
pressionmin.d’écoulementDN25=1,5bars/0,15MPa,
Pression de débit maximale 20/25 4,0 bar0/0,4 MPa,
niveau de pression PN 10,
Pression de la pompe latérale de sortie
DN 20: 4,3 bar / 0,43 MPa
DN 25: 5,9 bar / 0,59 MPa
N’utilisez l’appareil
- que s’il est dans un état irréprochable,
- que de manière conforme
Mise en garde! L’eau prélevée ne doit,
en aucun cas, être utilisée en tant qu’eau
potable, même en petite quantité !
Garantie
Pas de garantie en cas :
- de non-respect de ces instructions,
- de détériorations dues à un mauvais montage,
-demodicationseffectuéesdesonproprechefsur
le produit.

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 5/32
Avvertenze di sicurezza per il montaggio, la manutenzione e il funzionamento
IT
Montaggio e utilizzo
Leggere con attenzione queste istruzioni prima di
avviare la procedura di montaggio o prima dell’uti-
lizzo e attenersi alle indicazioni fornite. Consegnare
le istruzioni al gestore dell’impianto e conservarle
per consultazione futura.
Attenzione! Montaggio e manutenzione devono
essere eseguiti esclusivamente da personale spe-
cializzatoespertoequalicatonell’installazionedi
impianti sanitari. L’installazione elettrica deve essere
eseguita esclusivamente da personale specializzato
qualicatonelcampodegliimpiantielettrotecnici.
Attenzione! Attenersi in modo prioritario alle
norme e alle disposizioni nazionali in materia di
impianti sanitari e di prevenzione degli infortuni.
Nota! Dopo aver terminato il montaggio, eseguire
assolutamenteunavericadellatenutadeicompo-
nentiditrasportodell’acquanonchéunavericadel
funzionamento.
Pericolo! Per disinserire la rete elettrica
prima di ogni intervento di manutenzione,
staccare sempre la spina di alimentazione.
Utilizzo
Il set di ingresso Plus per FK-5 serve esclusivamente
come accessorio per integrare un secondo ingresso
(acqua potabile o acqua piovana) per la stazione di
separazione di sicurezza KEMPER FK-5. Qualunque
altro utilizzo viene considerato come non conforme.
Avvertenze
Attenersi scrupolosamente alle avvertenze riportate
nelle istruzioni. La non osservanza delle avvertenze
può essere causa di lesioni o di danni materiali!
Indicatori delle avvertenze importanti:
Pericolo! Corrente elettrica! Indica i
pericoli che possono avere come
conseguenza lesioni gravi o mortali.
Attenzione! Indica i pericoli che
possono essere causa di lesioni, danni
materiali o inquinamento dell’acqua
potabile.
Nota! Indica pericoli che possono essere
causa di danni all’impianto o di
malfunzionamenti.
Avvertenze importanti per il gestore dell’impianto
Liquido:Acqua
Temperatura ambiente max. 39°C,
Temperatura ambiente min. 2°C,
Temperatura massima del liquido in entrata 35°C,
Temperatura minima del liquido in entrata 1°C,
PressioneminimadiportataDN20=1bar/0,1MPa,
PressioneminimadiportataDN25=1,5bar/0,15MPa,
Pressionemassimadiusso20/254,0bar/0,4MPa,
Stadio di pressione PN 10,
Pressione della pompa laterale di uscita
DN 20: 4,3 bar / 0,43 MPa
DN 25: 5,9 bar / 0,59 MPa
Utilizzare l’apparecchio
- Soltanto se in condizioni perfette.
- In modo conforme.
Attenzione! L‘acqua di scarico non deve
in nessun caso essere utilizzata come
acqua potabile, neanche in piccole quantità!
Garanzia
La garanzia decade in caso di:
- Mancata osservanza delle istruzioni.
- Danni a seguito di installazione errata.
-Modicaarbitrariadelprodotto.

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 6/32
Veiligheidsinstructies voor montage, onderhoud en gebruik
NL
Montage en gebruik
Handleiding voor aanvang montage of gebruik
zorgvuldig doorlezen en de aanwijzingen opvolgen!
Handleiding aan de gebruiker van de installatie
overhandigen en bewaren voor toekomstige raad-
pleging.
Waarschuwing! Montage en onderhoud alleen
dooreenbevoegde,gekwaliceerdevakmanmet
eenkwalicatievoorinstallatiewerkzaamheden.
Elektrische installatie alleen door een vakman met
eenkwalicatievoorelektrotechnischeinstallaties!
Waarschuwing! De nationale normen en voor-
schriften met betrekking tot installatiewerkzaamhe-
den en veiligheidsvoorschriften dienen altijd in acht
te worden genomen.
Aanwijzing! Na het voltooien van de montage in
ieder geval de watervoerende elementen op dicht-
heid testen en een functietest uitvoeren.
Gevaar! Trek voor ieder onderhoud
altijd de netstekker uit, om het apparaat
van het stroomnet los te koppelen.
Toepassing
De watertoevoer-set Plus voor de FK-5 dient uitslui-
tend voor de uitbreiding met een tweede wateraans-
luiting (drinkwater of regenwater) voor het KEMPER
FK-5 veiligheidsscheidingsstation
Elk ander gebruik geldt als oneigenlijk.
Waarschuwingen
Neem de waarschuwingen in de hand-
leiding in acht en volg ze op. Het niet in acht nemen
van de waarschuwingen kan tot letsel of materiële
schade leiden!
Markering belangrijke waarschuwingen:
Gevaar! Elektrische stroom! Markeert
gevaren die ernstig of dodelijk letsel tot
gevolg kunnen hebben.
Waarschuwing! Markeert gevaren die
tot letsel, materiële schade of
verontreiniging van het drinkwater
kunnen leiden.
Aanwijzing! Markeert gevaren die tot
schade aan de installatie of tot storingen
tijdens het functioneren kunnen leiden.
Belangrijke aanwijzingen voor de gebruiker
van de installatie
Medium: water
max. omgevingstemperatuur 39 °C,
min. omgevingstemperatuur 2 °C,
max. temperatuur van het toegevoerde medium 35 °C,
min. temperatuur van het toegevoerde medium 1 °C,
min.waterdrukDN20=1bar/0,1MPa,
min.waterdrukDN25=1,5bar/0,15MPa,
Maximale stroom druk 20/25 4,0 bar / 0,4 MPa,
druktrap PN 10,
Pompdruk aan de uitgangszijde
DN 20: 4,3 bar / 0,43 MPa
DN 25: 5,9 bar / 0,59 MPa
Gebruik het apparaat
- alleen in onberispelijke toestand
- voor het beoogde doel
Waarschuwing! Het afgetapte water
mag in geen geval, ook niet in kleine
hoeveelheden, als drinkwater worden
gebruikt!
Garantie
Geen garantie bij:
- niet in acht nemen van de handleiding
- schade door onjuiste inbouw
- eigenhandige wijziging van het product

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 7/32
Sikkerhedsanvisninger for montering, vedligeholdelse og drift
DA
Montering og brug
Læs omhyggeligt vejledningen før påbegyndelse af
monteringen og følg anvisningerne! Giv vejlednin-
gen videre til anlæggets ejer og opbevar den til
senere brug!
Advarsel! Montering og vedligeholdelse må kun
udføresafautoriseredeogkvaliceredefagfolk
med autorisation til udførelse af VVS-installationer.
Elinstallationer må kun udføres af fagfolk med auto-
risation inden for elektrotekniske anlæg!
Advarsel! Nationale standarder og regler for
VVS-installationsteknologi samt for forebyggelse af
ulykker skal overholdes med forrang.
Bemærk! Efter afsluttet montering skal man under
alle omstændigheder udføre en tæthedskontrol af
de vandførende elementer foruden en funktionstest.
Fare! Husk at trække netstikket ud for
at frakoble elnettet i forbindelse med alt
vedligeholdelsesarbejde.
Anvendelse
Tilløbssættet Plus til FK-5 leveres udelukkende som
tilbehør for udvidelse med et ekstra tilløb
(Drikkevand eller regnvand) til KEMPER FK-5
sikkerhedsstation. Enhver anden anvendelse regnes
som ukorrekt.
Advarsler
Læs og følg advarslerne i vejledningen. Tilsidesæt-
telse af advarsler kan medføre personskader eller
materielle skader!
Mærkning af vigtige advarsler:
Fare! Elektricitet! Markerer farer, der
kan medføre alvorlige eller dødelige
personskader.
Advarsel! Markerer farer, der kan
medføre personskade, materielle skader
eller forurening af drikkevandet.
Bemærk! Markerer farer, der kan med
føre skader på anlægget eller funktionsfejl.
Vigtige oplysninger til anlæggets ejer
Medium: Vand
maks. omgivelsestemperatur 39°C,
maks. omgivelsestemperatur 2°C,
maks. temperatur af tilløbende medium 35°C,
min. temperatur af tilløbende medium 1°C,,
Minimum-owtrykDN20=1bar/0,1MPa,
Minimum-owtrykDN25=1,5bar/0,15MPa,
Maksimaleowtryk20/254,0bar/0,4MPa,
tryktrin PN 10,
Pumpetryk på udgangssiden
DN 20: 4,3 bar / 0,43 MPa
DN 25: 5,9 bar / 0,59 MPa
1. Anvend apparatet
- kun i upåklagelig tilstand
- korrekt
Advarsel! Brugsvandet må under ingen
omstændigheder - end ikke i små
mængder - anvendes som drikkevand!
Garanti
Garantien bortfalder ved:
- tilsidesættelse af vejledningen
- skader på grund af forkert montering
-modikationafproduktetpåegenhånd.

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 8/32
DE Montageanleitung
Set-RegenwassernutzungFig. 369 01
FK-5 Sicherheitstrennstation
EN Installation instructions
RainwaterUtilisation Unit Fig. 369 01
FK-5Break Tank Station
FR Instructions de montage
Kitd’utilisation de l’eau de pluie fig. 369 01
Station de séparation de sécurité FK-5
IT Istruzioni per il montaggio
Gruppo di utilizzo dell’acqua piovana Fig. 369 01
Stazione di separazione di sicurezza FK-5
NL Installatiehandleiding
Setregenwatergebruik fig. 369 01
FK-5beveiligingstoestel
DA Monteringsvejledning
Sæt-regnvandsudnyttelsefig. 369 01
FK-5sikkerheds-frakoblingsstation
NO Monteringsveiledning
Setttil bruk av regnvann fig. 369 01
FK-5tilbakestrømnings-sikkerhetsventil
&=0RQWiåQtQiYRG
 6DGDSURY\XåtYiQtGHãĢRYpYRG\REU
 ).%H]SHþQRVWQtRGGČORYDFtVWDQLFH
!
DEMontageanleitungFK-5
SicherheitstrennstationFig.369
ENInstallationinstructionsFK-5
BreakTankStationFig.369
FRInstructionsdemontageFK-5
Stationdeséparationdesécuritéfig.369
ITIstruzioniperilmontaggioFK-5
StazionediseparazionedisicurezzaFig.369
NLInstallatiehandleidingFK-5
Beveiligingstoestelfig.369
DAMonteringsvejledningFK-5
Sikkerheds-frakoblingsstationfig.369
NOMonteringsveiledningFK-5
Tilbakestrømnings-sikkerhetsventilfig.369
&=0RQWiåQtQiYRG).
%H]SHþQRVWQtRGGČORYDFtVWDQLFHREU
!
Fig. 369
FORTSCHRITT MACHEN
+
DN 20 Fig. 3690102000
DN 25 Fig. 3690102500

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 9/32
FK-5
A
DN 20 = 50l/ min
DN 25 = 100l/ min

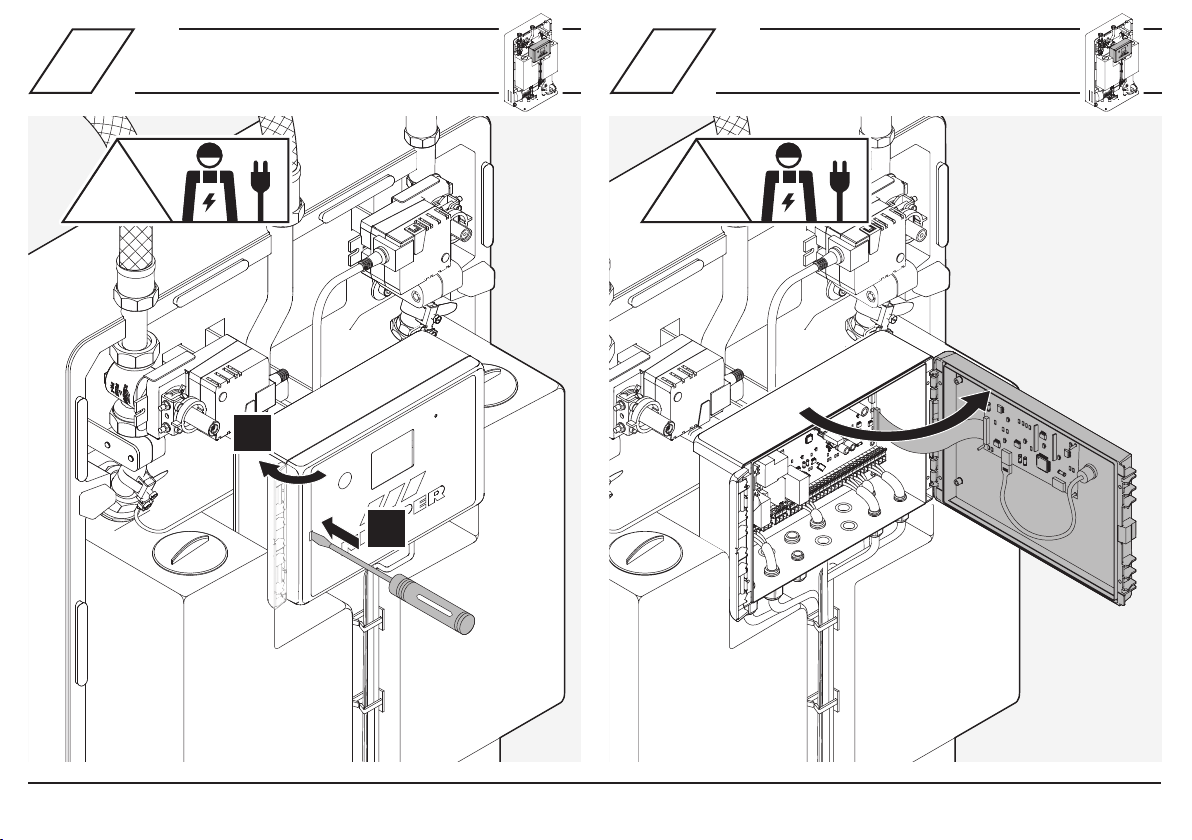

i
i
≤ 0,6 mm
KEMPER Fig. 602
DN 25 = min. 1,5 bar / 0,15 MPa
DN 20 = min. 1 bar / 0,1 MPa

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 10/32
B
FK-5
i
220-240V
50-60Hz
i
max. 250 VAC
4 A | 1000 VA
DN 20 = 50l/ min
DN 25 = 100l/ min
DN 25 = min. 1,5 bar / 0,15 MPa
DN 20 = min. 1 bar / 0,1 MPa
i
KEMPER Fig. 602
≤ 0,6 mm
i
DE Systemvariante
EN System version
FR Variante du système
IT Variante del sistema
NL Systeemvariant
DA Systemvariant

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 11/32
i
12
1.
2.

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 12/32
i
1.
2.
34

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 13/32

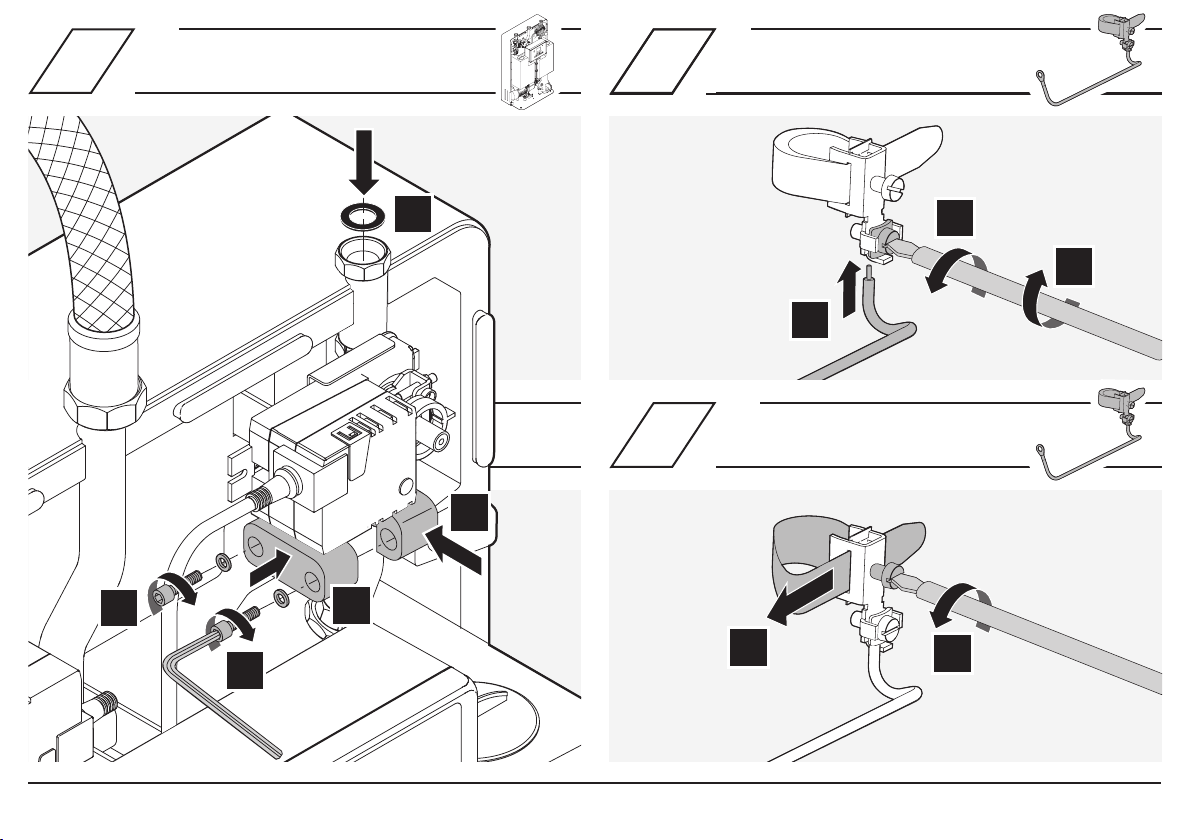

1.
1.
1.
2.
2.
2.
3.
3.
4.
5.
56
7

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 14/32

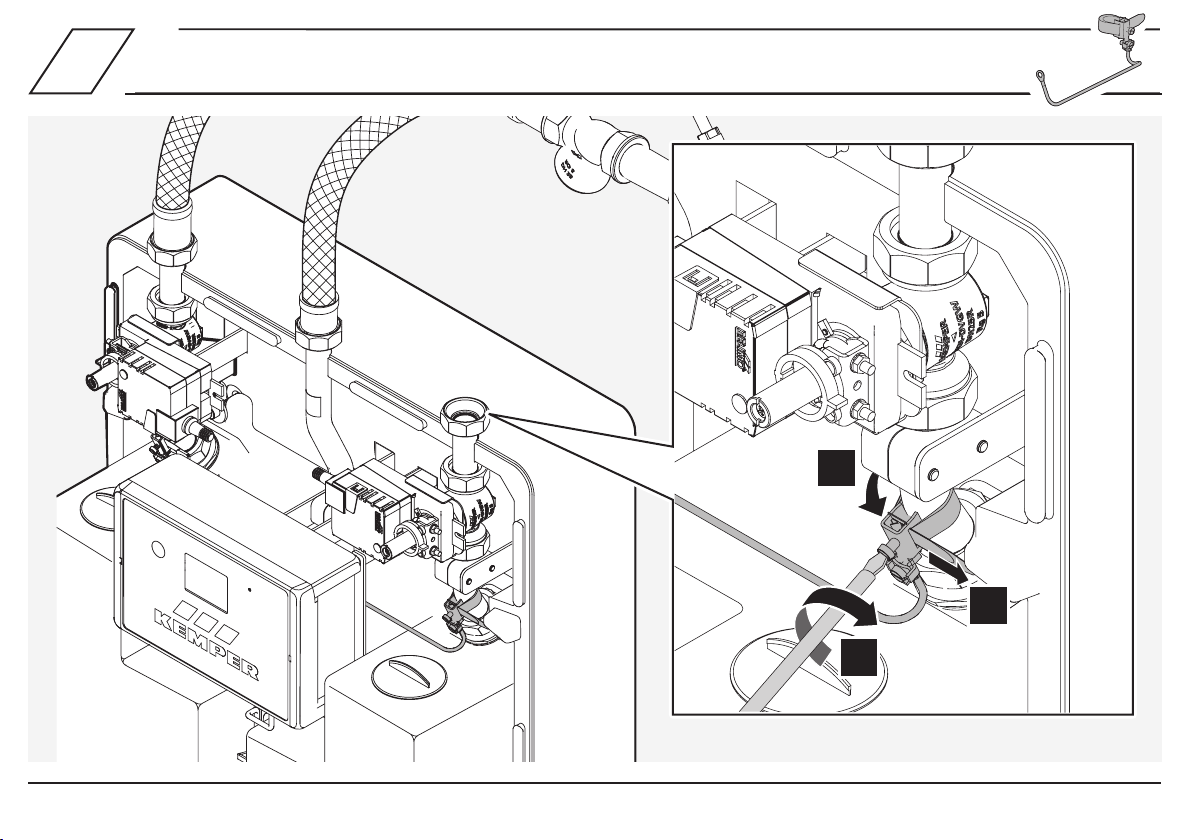

2.
1.
3.
8

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 15/32
1. 2.
3.
4.
9

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 16/32

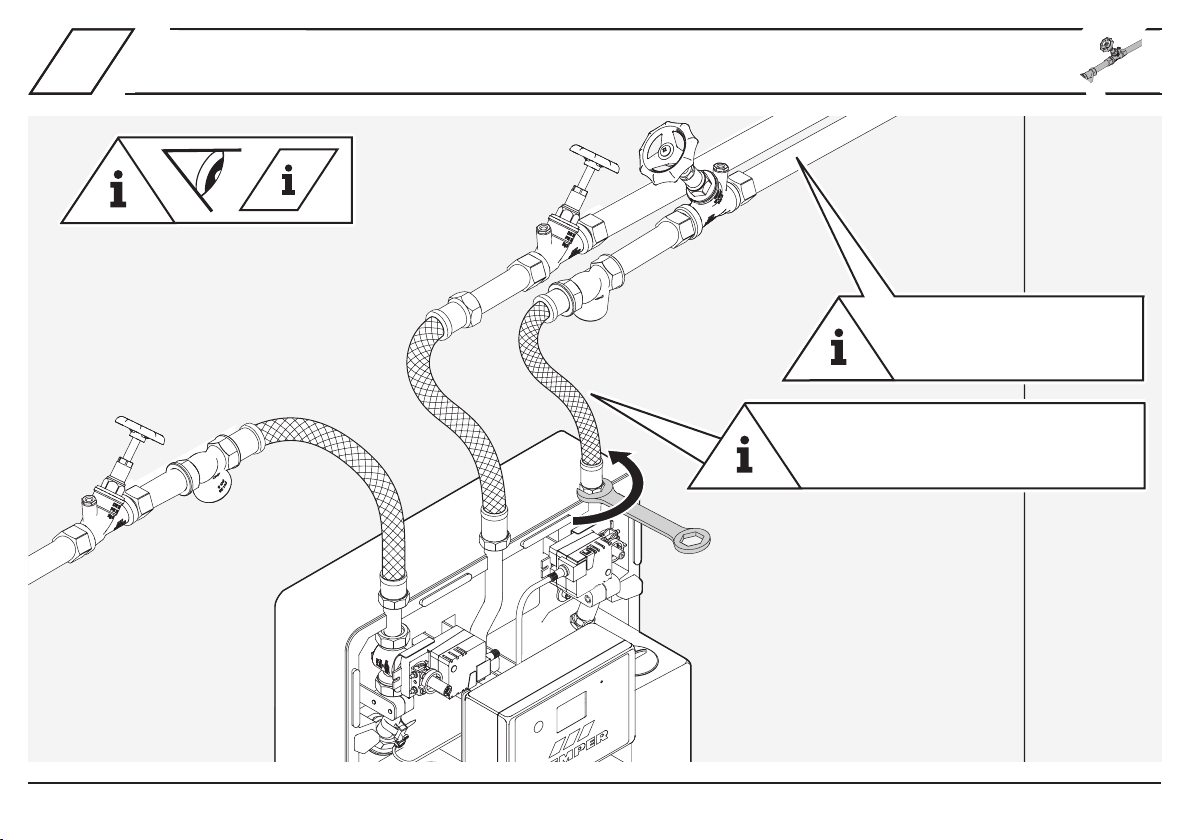

DN 20 = max. 50l / min
DN 25 = max. 100l / min
DN 20 = min. 50l / min
DN 25 = min. 100l / min
DN 25 = min. 1,5 bar / 0,15 MPa
DN 20 = min. 1 bar / 0,1 MPa
10

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 17/32
i
i
1.
2.
11 12

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 18/32
i
i
1.
2.
3.
13 14

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 19/32

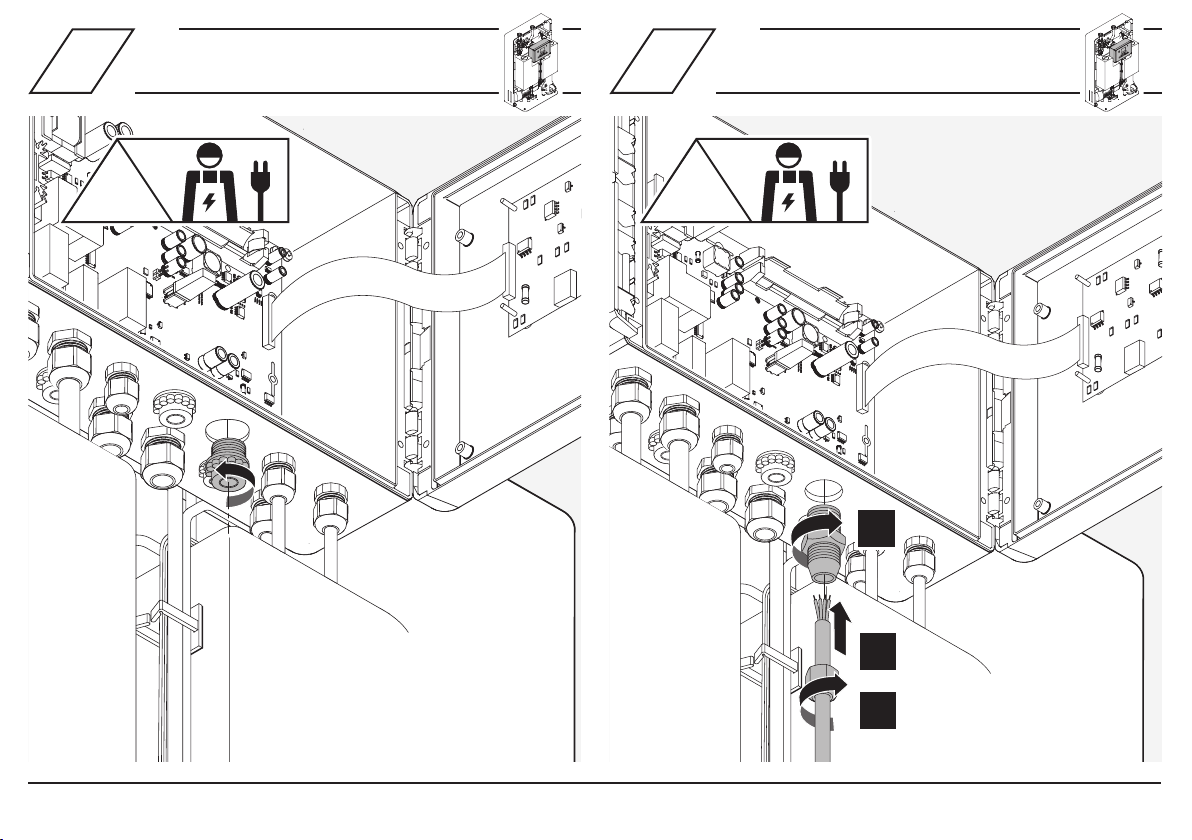

15 3 2
i
0,8 - 1,5 mm2
i
15

© www.kemper-olpe.de – 11.2021 / K410036900023-00 – 20/32

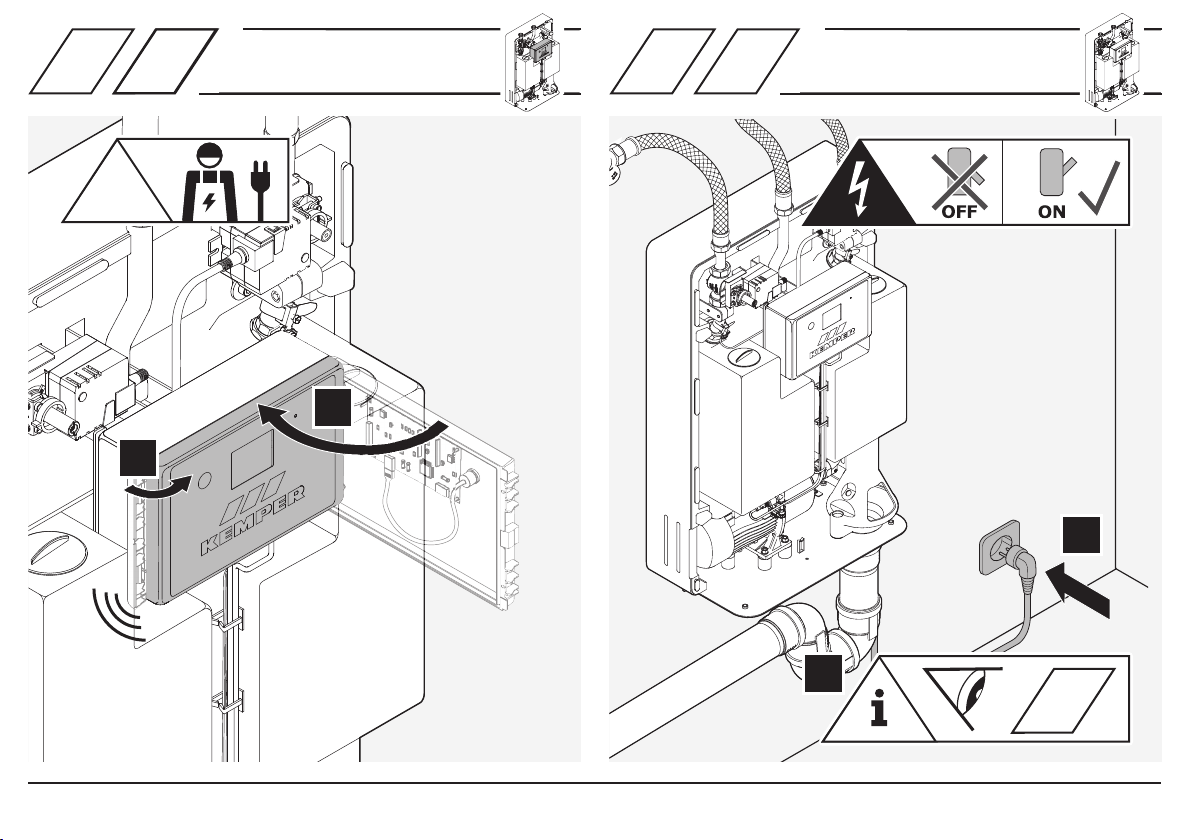

Click
21
i
1.
2.
1.
2.
16 17
AA
