1. WSTĘP
1.1 Informacje ogólne
Gratulujemy zakupu urządzenia spawalniczego FastMig. Produkty rmy Kemppi pozwalają
zwiększyć wydajność pracy i z powodzeniem służą przez wiele lat, o ile tylko są prawidłowo
używane.
Niniejsza instrukcja obsługi zawiera ważne informacje o bezpiecznym użytkowaniu i
konserwowaniu produktu rmy Kemppi. Dane techniczne urządzenia podano na końcu
instrukcji.
Przed rozpoczęciem użytkowania urządzenia należy dokładnie przeczytać instrukcję. Dla
bezpieczeństwa własnego i otoczenia należy zwracać szczególną uwagę na podane zalecenia
dotyczące bezpieczeństwa.
Więcej informacji na temat produktów Kemppi można uzyskać od rmy Kemppi Oy lub
autoryzowanego dystrybutora rmy Kemppi oraz na stronie internetowej www.kemppi.com.
Dane techniczne przedstawione w tej instrukcji mogą ulec zmianie bez powiadomienia.
Ważne
Fragmenty instrukcji, które w celu zminimalizowania ewentualnych szkód i obrażeń wymagają
szczególnej uwagi, są wyróżnione oznaczeniem UWAGA!. Należy je uważnie przeczytać i
postępować zgodnie z zaleceniami w nich zawartymi.
Zastrzeżenie
Choć dołożono wszelkich starań, aby informacje zawarte w niniejszej instrukcji były dokładne
i kompletne, producent nie ponosi odpowiedzialności za ewentualne błędy lub przeoczenia.
Firma Kemppi zastrzega sobie prawo do zmiany parametrów technicznych opisanego
produktu w dowolnym momencie bez wcześniejszego powiadomienia. Kopiowanie,
rejestrowanie, powielanie lub przesyłanie treści niniejszej instrukcji bez wcześniejszej zgody
rmy Kemppi jest zabronione.
3
© Kemppi Oy / 1418

PL
1.2 Informacje o produkcie
FastMig M 320, 420 i 520 to wielofunkcyjne spawalnicze źródła zasilania do wymagających
zastosowań profesjonalnych. Są one przeznaczone do spawania MMA i MIG prądem stałym.
1.2.1 Elementy sterujące i złącza
H12
H11
S11
X11
X12
X14
6,3A
X13 X15
01
F11
F11 Zabezpieczenie kabla
sterującego
6,3 A zwłoczne X12 Złącze kabla masy
H11 Kontrolka I/O X14, X15 Złącze kabla sterującego
H12 Kontrolka przegrzania 01 Wyprowadzenie kabla zasilającego
S11 Wyłącznik główny I/O
X11, X13 Złącze kabla
spawalniczego
równoległe
1.3 Akcesoria
1.3.1 Zdalne sterowania
R10
1.
1. Ustawianie prądu spawania MMA, skala względna
1–5.
R20
2.
1. 1. Regulacja prędkości podawania drutu, regulacja
prądu w elektrodzie.
2. Regulacja napięcia.
Zdalne sterowanie do spawania MIG/MAG z ustawianiem prędkości podawania drutu i
napięcia, skala 1–5.
Zdalne sterowanie może też służyć do ustawiania prądu spawania MMA.
FastMig M 320, 420, 520
4

PL
1.3.2 Kable
UWAGA! Przed przystąpieniem do pracy należy się zawsze upewnić, że stan kabla zasilającego,
kabla masy z zaciskiem, kabla pośredniego oraz węża gazu osłonowego umożliwia bezpieczną
eksploatację. Trzeba też upewnić się, że złącza są prawidłowo podłączone. Niedokładne
podłączenie może zmniejszać wydajność spawania i uszkodzić złącza.

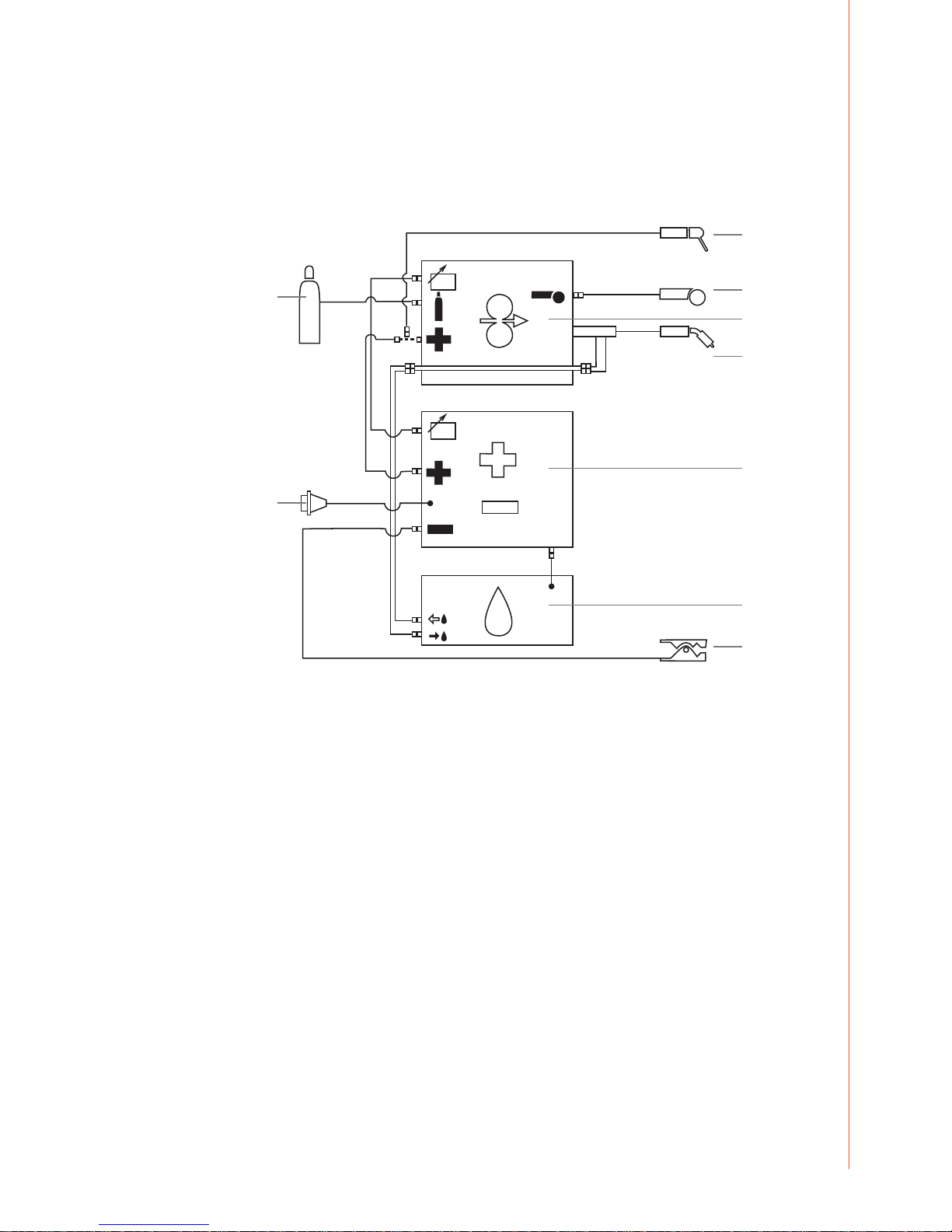

System chłodzony płynem: FastMig Pulse + MXF + FastCool 10
1.
4.
8.
2.
3.
9.
5.
6.
7.
1. Podajnik drutu MXF
2. Źródło zasilania FastMig
3. Chłodnica FastCool i podłączenie zasilania
4. Źródło gazu
5. Uchwyt elektrodowy
6. Zdalne sterowanie
7. Uchwyt spawalniczy chłodzony płynem
8. Kabel zasilający
9. Kabel masy z zaciskiem
5
© Kemppi Oy / 1418

PL

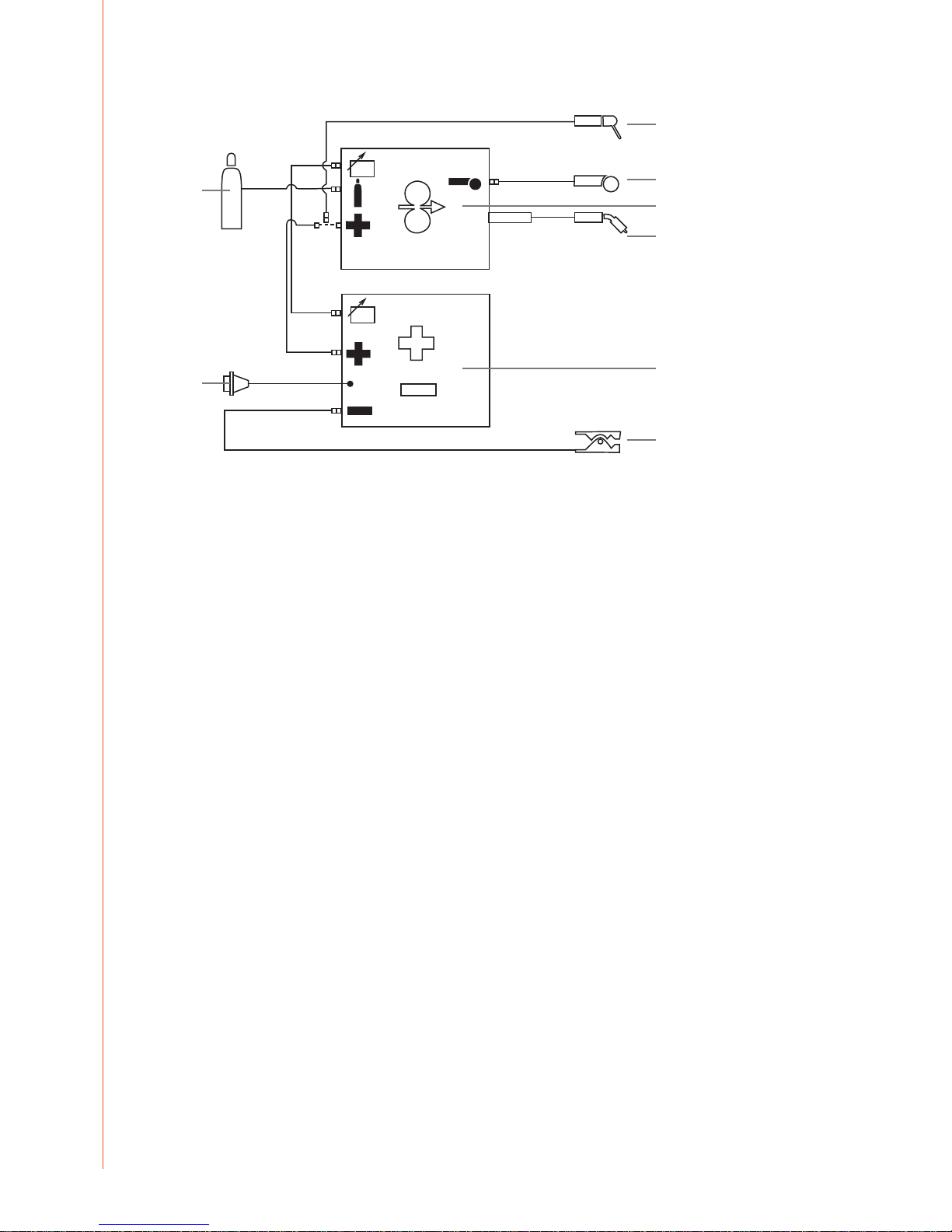

System chłodzony gazem: FastMig + MXF
1.
4.
5.
6.
8.
2.
3.
7.
1. Podajnik drutu MXF
2. Źródło zasilania FastMig
3. Źródło gazu
4. Uchwyt elektrodowy
5. Zdalne sterowanie
6. Uchwyt spawalniczy chłodzony gazem
7. Kabel zasilający
8. Kabel masy z zaciskiem
2. MONTAŻ
2.1 Lokalizacja urządzenia
Urządzenie należy ustawić poziomo na stabilnej i suchej powierzchni. O ile to możliwe, nie
dopuszczać do przedostawania się kurzu ani innych zanieczyszczeń do wlotów powietrza
chłodzącego. Zaleca się umieszczenie urządzenia ponad poziomem podłogi, na przykład na
odpowiednim wózku transportowym.
Uwagi dotyczące ustawiania urządzenia
• Nachylenie powierzchni nie powinno przekraczać 15 stopni.
• Należy zapewnić swobodną cyrkulację powietrza chłodzącego. Należy wokół urządzenia
pozostawić przynajmniej 20 cm wolnej przestrzeni, aby zapewnić przepływ powietrza
chłodzącego.
• Urządzenie trzeba chronić przed silnym deszczem i bezpośrednim nasłonecznieniem.
UWAGA!URZĄDZENIE nie powinno być używane podczas deszczu. Stopień ochrony urządzenia
(IP23S) pozwala jedynie na przechowywanie go na zewnątrz.
UWAGA! Nigdy nie należy kierować na urządzenie iskier ani metalowych opiłków powstających
podczas szlifowania.
FastMig M 320, 420, 520
6

PL
2.2 Sieć zasilająca
Wszystkie urządzenia elektryczne bez specjalnych obwodów dodatkowych generują w sieci
zasilającej prądy harmoniczne. Duże natężenie składowych harmonicznych może powodować
straty napięcia i zakłócenia pracy niektórych urządzeń.
FastMig M 520:
To urządzenie jest zgodne z normą IEC 61000-3-12 pod warunkiem, że moc zwarcia Ssc będzie
nie mniejsza niż 5,8MVA w punkcie kontaktu sieci zasilającej użytkownika z publiczną siecią
zasilającą. Instalator lub użytkownik urządzenia ma obowiązek dopilnować (w razie potrzeby
konsultując się z dostawcą energii elektrycznej), aby urządzenie było podłączane wyłącznie do
zasilania o mocy zwarcia Ssc nie mniejszej niż 5,8MVA.
FastMig M 420:
To urządzenie jest zgodne z normą IEC 61000-3-12 pod warunkiem, że moc zwarcia Ssc będzie
nie mniejsza niż 5,6MVA w punkcie kontaktu sieci zasilającej użytkownika z publiczną siecią
zasilającą. Instalator lub użytkownik urządzenia ma obowiązek dopilnować (w razie potrzeby
konsultując się z dostawcą energii elektrycznej), aby urządzenie było podłączane wyłącznie do
zasilania o mocy zwarcia Ssc nie mniejszej niż 5,6MVA.
FastMig M 320:
OSTRZEŻENIE: Urządzenie nie jest zgodne z normą IEC 61000-3-12. Jeśli planowane jest jego
podłączenie do publicznej sieci niskiego napięcia, instalator lub użytkownik urządzenia ma
obowiązek sprawdzenia (w razie potrzeby konsultując się z dostawcą energii elektrycznej), czy
podłączenie urządzenia jest dozwolone.
2.3 Podłączanie zasilania
Źródła spawalnicze FastMig są standardowo dostarczane z kablem zasilającym o długości 5m.
Fabrycznie nie jest instalowana wtyczka.
UWAGA! Jeśli przepisy lokalne wymagają używania innego kabla zasilającego, należy kabel
fabryczny wymienić zgodnie z przepisami. Podłączania i montażu kabla zasilającego i wtyczki
powinna dokonywać wyłącznie odpowiednio wykwalikowana osoba.
Podłączenie kabla zasilającego wymaga zdjęcia części obudowy. Źródła spawalnicze FastMig
M można podłączać do zasilania 3~ 400V.
Wymiana kabla zasilającego

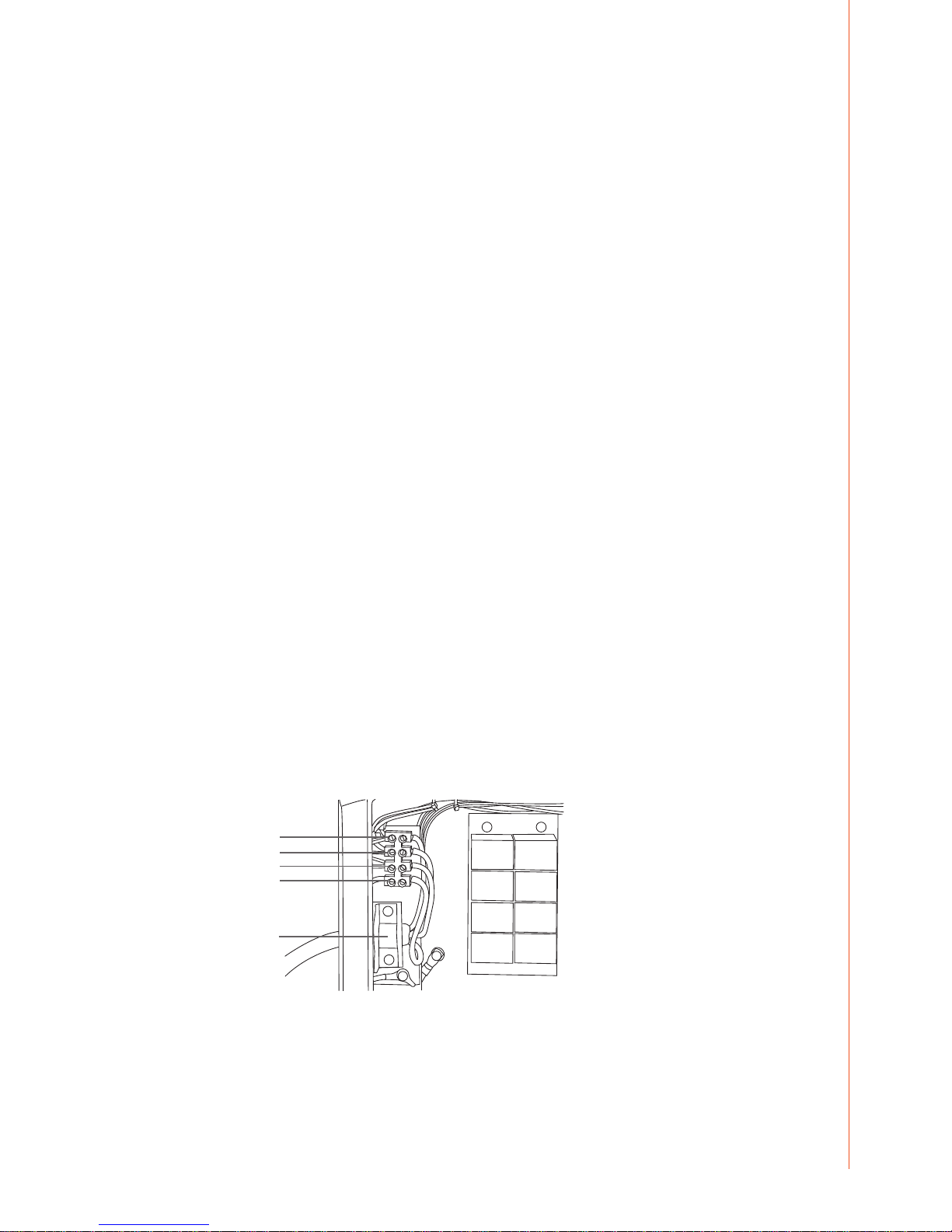

Kabel należy wprowadzić do urządzenia przez otwór na tylnym panelu i zamocować zaciskiem
(05). Żyły faz należy podłączyć do styków L1, L2 i L3. Żółto-zieloną żyłę masy należy podłączyć
do oznaczonego styku.
UWAGA! Jeśli używany jest kabel 5-żyłowy, nie wolno podłączać przewodu neutralnego.
05
*)
L3
L2
L1
*) W kablach typu S żyła uziemienia ma oznaczenie żółto-zielone.
7
© Kemppi Oy / 1418

PL
2.4 Kable spawalnicze i masy
Zaleca się stosowanie kabli miedzianych o następujących polach przekroju:
FastMig M 320 50–70 mm²
FastMig M 420 70–90 mm²
FastMig M 520 70–90 mm²
W tabeli podano typową obciążalność kabli miedzianych w izolacji gumowej przy
temperaturze otoczenia 25°C i temperaturze przewodu 85°C.
Kabel Współczynnik pracy Strata napięcia na każde 10m
100% 60% 30%
50 mm² 285 A 370 A 520 A 0,35V / 100 A
70 mm² 355 A 460 A 650 A 0,25V / 100 A
95 mm² 430 A 560 A 790 A 0,18V / 100 A
Ze względu na straty napięcia i przegrzewanie się kabli należy unikać ich przeciążania.
UWAGA! Należy zawsze sprawdzać stan kabla masy i jego zacisku. Powierzchnia styku zacisku
kabla masy z metalem powinna być wolna od tlenku i farby itd. Trzeba też upewnić się, że złącze
kabla jest prawidłowo podłączone do źródła zasilania.
3. PRZEŁĄCZNIKI I POTENCJOMETRY STERUJĄCE
3.1 Główny wyłącznik I/O
Przełączenie wyłącznika do pozycji I spowoduje zapalenie się kontrolki zasilania H11.
Urządzenie jest gotowe do pracy.
UWAGA! Urządzenie należy włączać i wyłączać jedynie za pomocą wyłącznika zasilania. Nie wolno
w tym celu używać wtyczki.
3.2 Kontrolki
Kontrolki urządzenia sygnalizują jego bieżący stan:
Zapalenie się zielonej kontrolki zasilania H11 oznacza, że urządzenie jest podłączone do
zasilania, włączone (wyłącznik zasilania w pozycji I) i gotowe do pracy.
Zapalenie się żółtej kontrolki przegrzania H12 oznacza, że praca urządzenia została
wstrzymana z powodu przegrzania. Gdy wentylator, który w takiej sytuacji się nie wyłącza,
schłodzi urządzenie do bezpiecznej temperatury, kontrolka zgaśnie, a urządzenie będzie
ponownie gotowe do pracy.
3.3 Działanie wentylatora chłodzącego
Źródła zasilania FastMig są chłodzone przez dwa wentylatory obracające się jednocześnie.
• Wentylator włącza się na chwilę, gdy główny wyłącznik zostanie przełączony do pozycji I.
• Wentylator uruchamia się automatycznie, gdy urządzenie nagrzeje się w trakcie
spawania, i pracuje jeszcze przez 1–10 min po zakończeniu spawania.
4. SPAWANIE ELEKTRODĄ OTULONĄ (MMA)
Źródła zasilania FastMig można także użyć do spawania elektrodą. W tym celu trzeba
podłączyć do niego podajnik drutu FastMig
MXF 63, MXF 65 lub MXF 67. Urządzenie może posłużyć do spawania elektrodą bez podajnika
drutu. W tym celu trzeba podłączyć zdalne sterowanie R10 lub R20 do gniazda X14 lub X15
w tylnej części maszyny, co umożliwi regulację prądu spawania, a także podłączyć kabel
zasilający do gniazda (+) X11 lub X12 źródła zasilania.
FastMig M 320, 420, 520
8

PL
5. KONSERWACJA
Przy planowaniu konserwacji urządzenia należy brać pod uwagę intensywność i warunki jego
eksploatacji.
Prawidłowa obsługa i regularna konserwacja pomogą uniknąć nieprzewidzianych przerw w
pracy i uszkodzeń urządzenia.
UWAGA! Przed przystąpieniem do pracy z kablami elektrycznymi trzeba odłączyć urządzenie od
zasilania.
5.1 Codzienna konserwacja
• Sprawdź ogólny stan uchwytu spawalniczego. Usuń odpryski z końcówki prądowej i
oczyść dyszę gazową. Wymień zużyte lub uszkodzone części. Należy używać wyłącznie
oryginalnych części zamiennych Kemppi.
• Sprawdź stan i podłączenia wszystkich elementów obwodu spawania, a więc uchwytu
spawalniczego, kabla masy wraz z zaciskiem, gniazd i złączy.
• Sprawdź stan rolek podających, łożysk igiełkowych i wałków. W razie potrzeby oczyść
łożyska i wałki, a następnie posmaruj je niewielką ilością lekkiego smaru maszynowego.
Złóż cały mechanizm, wyreguluj i sprawdź poprawność pracy.
• Sprawdź, czy rolki podające są właściwe dla stosowanego drutu elektrodowego oraz czy
ich siła nacisku jest odpowiednia.
5.2 Konserwacja okresowa
UWAGA! Konserwacji okresowej powinna dokonywać wyłącznie odpowiednio wykwalikowana
osoba. Przed zdjęciem obudowy trzeba odłączyć urządzenie od zasilania i odczekać około 2minut
w celu rozładowania kondensatorów.
Co najmniej raz na sześć miesięcy należy:
• sprawdzić stan styków elektrycznych wewnątrz urządzenia – części utlenione należy
oczyścić, a części poluzowane dokręcić.
UWAGA! Przed przystąpieniem do naprawy poluzowanych styków trzeba znać odpowiednie
momenty dokręcania.
Oczyść wnętrze urządzenia z kurzu i pyłu, np. przy pomocy miękkiej szczotki i odkurzacza.
Oczyść także kratkę wentylacyjną za przednim wlotem powietrza.
Nie wolno używać sprężonego powietrza – grozi to wciśnięciem kurzu w otwory kratek
wentylacyjnych.
Nie wolno używać urządzeń do mycia ciśnieniowego.
Napraw urządzeń Kemppi powinien dokonywać wyłącznie wykwalikowany elektryk.
5.3 Konserwacja w warsztacie serwisowym
Warsztaty serwisowe Kemppi wykonują przeglądy urządzeń na podstawie umów serwisowych
z Kemppi.
Najważniejsze elementy przeglądu to:
• czyszczenie urządzenia;
• sprawdzenie i konserwacja akcesoriów spawalniczych;
• sprawdzenie złączy, przełączników i potencjometrów;
• sprawdzenie styków elektrycznych;
• sprawdzenie kabla zasilającego i wtyczki;
• wymiana uszkodzonych lub zużytych części na nowe;
• testy techniczne;
• sprawdzenie parametrów roboczych urządzenia i w razie potrzeby skorygowanie ich za
pomocą specjalistycznego sprzętu i oprogramowania.
Wgrywanie oprogramowania
• Warsztaty serwisowe Kemppi mogą też sprawdzać i wgrać oprogramowanie sprzętowe i
spawalnicze urządzeń.
9
© Kemppi Oy / 1418

PL
6. ZAKŁÓCENIA PRACY
W razie nieprawidłowego działania urządzenia należy się najpierw zapoznać z powyższymi
zaleceniami dotyczącymi rozwiązywania problemów i przeprowadzić podstawowe czynności
sprawdzające.
Jeśli problemu nie uda się rozwiązać z pomocą tych zaleceń, należy się skontaktować z
autoryzowanym serwisem Kemppi.
Załączenie zabezpieczenia przed przeciążeniem
Zapalenie się żółtej kontrolki przegrzania sygnalizuje załączenie zabezpieczenia
termostatycznego z powodu przeciążenia urządzenia.
Układ ochrony termicznej załącza się, gdy urządzenie jest przez dłuższy czas przeciążone lub
jeśli przepływ powietrza chłodzącego jest zablokowany.
Wewnętrzne wentylatory schłodzą urządzenie i po zgaśnięciu kontrolki przegrzania można
wznowić spawanie.
Zabezpieczenia sterowania zewnętrznego
Zabezpieczenie zwłoczne 6,3A z tyłu urządzenia zapewnia ochronę urządzeń dodatkowych.
Należy zawsze stosować zabezpieczenie o parametrach podanych obok gniazda. Uszkodzenia
spowodowane zastosowaniem niewłaściwych zabezpieczeń nie są objęte gwarancją.
Niewłaściwe napięcie zasilania
Podstawowe obwody urządzenia są chronione przed nagłymi, chwilowymi przepięciami.
Urządzenie może pracować z maksymalnym ciągłym napięciem 3x440V. Należy dopilnować,
by napięcie nie przekroczyło tej wartości, szczególnie w przypadku zasilania z agregatu
spalinowego. Urządzenie automatycznie wstrzymuje pracę, gdy napięcie zasilania spadnie
poniżej ok. 300V lub przekroczy ok. 480V.
Utrata fazy zasilania
Utrata fazy zasilania objawia się zauważalnym pogorszeniem właściwości spawalniczych.
W niektórych przypadkach urządzenie w ogóle nie będzie się włączać. Brak fazy może być
spowodowany przez:
• przepalenie zabezpieczenia zasilania,
• uszkodzenie przewodu zasilającego,
• nieprawidłowe podłączenie kabla zasilającego do wtyczki lub zacisków wewnątrz
urządzenia.
7. UTYLIZACJA URZĄDZENIA
Urządzeń elektrycznych nie wolno wyrzucać wraz ze zwykłymi odpadami!
Zgodnie z europejską dyrektywą 2002/96/WE, dotyczącą zużytego sprzętu elektrycznego i
elektronicznego, oraz lokalnymi przepisami wykonawczymi, zużyte urządzenia elektryczne
należy zbierać osobno i przekazywać do odpowiedniego zakładu utylizacji i wtórnego
odzysku odpadów.
Właściciel zużytego sprzętu ma obowiązek dostarczyć go do lokalnego punktu zbiórki,
zgodnie z lokalnymi przepisami lub zaleceniami przedstawiciela rmy Kemppi. Stosowanie
się do zaleceń tej europejskiej dyrektywy przyczynia się do poprawy stanu środowiska i
ludzkiego zdrowia.
FastMig M 320, 420, 520
10

PL
8. NUMERY DO ZAMÓWIENIA
FastMig M 320 6132320
FastMig M 420 6132420
FastMig M 520 6132520
Podajniki drutu
MXF 65 EL Do użytku z panelami MS 6152100EL
MXF 67 EL Do użytku z panelami MS 6152200EL
MXF 63 EL Do użytku z panelami MS 6152300EL
MXF 65 Do użytku z panelami MR 6152100
MXF 67 Do użytku z panelami MR 6152200
MXF 63 Do użytku z panelami MR 6152300
Panele do podajników drutu
FastMig MR 200 6136100
FastMig MR 300 6136200
FastMig MS 200 6136300
FastMig MS 300 6136400
Akcesoria
Kabel masy 5 m, 50 mm² 6184511
Kabel masy 5 m, 70 mm² 6184711
Kabel spawalniczy MMA 5 m, 50 mm² 6184501
Kabel spawalniczy MMA 5 m, 70 mm² 6184701
R10 6185409
ZESTAW AS 6264263
Kabel zdalnego sterowania 10 m 6185481
Układ chłodzenia FastCool 10 6068100
Podwozie PM 500 6185291
Gniazdo spoczynkowe uchwytu GH 30 6256030
11
© Kemppi Oy / 1418

PL
9. DANE TECHNICZNE
FastMig M 320 FastMig M 420 FastMig M 520
Napięcie zasilające
3~, 50/60 Hz 400V, od -15% do +20% 400 V, od -15% do +20% 400 V, od -15% do +20%
Moc znamionowa
60% - 20 kVA 27 kVA
100% 15 kVA 18 kVA 20 kVA
Kabel zasilający H07RN-F 4G6 (5 m) H07RN-F 4G6 (5 m) H07RN-F 4G6 (5 m)
Zabezpieczenie zwłoczne 25 A 35A 35A
Prąd maks. 40°C
60% - 420 A 520 A
100% 320 A 380 A 430 A
Zakres prądu i napięcia spawania
MMA 15 A / 20V – 320 A / 45V 15 A / 20V – 420 A / 44 V 15 A / 20 V – 520 A / 43V
MIG 20 A / 12V – 320 A / 45V 20 A / 12V – 420 A / 44 V 20 A / 12 V – 520 A / 43V
Maks. napięcie spawania 45V 45V 45V
Napięcie biegu jałowego MMA U0= 48–53V
Uav = 50V
U0= 48–53V
Uav = 50V
U0= 48–53V
Uav = 50V
Napięcie biegu jałowego MIG/
MAG
U0= 80–98V U0= 80–98V U0= 80–98V
Moc biegu jałowego 25W 25W 25W
Sprawność dla prądu maks. 88% 89% 89%
Współczynnik mocy dla prądu
maks.
0,80 0,87 0,90
Zakres temperatur pracy od -20°C do +40°C od -20°C do +40°C od -20°C do +40°C
Zakres temperatur
przechowywania
od -40°C do +60°C od -40°C do +60°C od -40°C do +60°C
Stopień ochrony IP23S IP23S IP23S
Klasa kompatybilności
elektromagnetycznej
A A A
Minimalna moc zwarcia Ssc sieci
zasilającej*
- 5,6 MVA 5,8 MVA
Wymiary zewnętrzne
długość 590 mm 590 mm 590 mm
szerokość 230 mm 230 mm 230 mm
wysokość 430 mm 430 mm 430 mm
waga 34 kg 35 kg 36 kg
Zasilanie urządzeń
pomocniczych
50V DC 50V DC 50V DC
X14, X15 zabezpieczenie zwłoczne
6,3 A
zabezpieczenie zwłoczne
6,3 A
zabezpieczenie zwłoczne
6,3 A
Napięcie zasilania
(dla układu chłodzenia)
400V, od -15% do +20% 400 V, od -15% do +20% 400 V, od -15% do +20%
*) Patrz punkt 2.2
FastMig M 320, 420, 520
12

www.kemppi.com
1903470
1418
KEMPPI OY
Kempinkatu 1
PL 13
FIN-15801 LAHTI
FINLAND
Tel [phone]
Telefax [phone]
[email protected]
www.kemppi.com
Kotimaan myynti:
Tel [phone]
Telefax [phone]
myynti.@kemppi.com
KEMPPI SVERIGE AB
Box 717
S-194 27 UPPLANDS VÄSBY
SVERIGE
Tel [phone]
Telefax [phone]
[e-mail]
KEMPPI NORGE A/S
Postboks 2151, Postterminalen
N-3103TØNSBERG
NORGE
Tel [phone]
Telefax [phone]
[e-mail]
KEMPPI DANMARK A/S
Literbuen 11
DK-2740 SKOVLUNDE
DANMARK
Tel [phone]
Telefax [phone]
[e-mail]
KEMPPI BENELUX B.V.
NL-4801 EA BREDA
NEDERLAND
Tel [phone]
Telefax [phone]
[e-mail]
KEMPPI (UK) LTD
Martti Kemppi Building
Fraser Road
Priory Business Park
BEDFORD, MK44 3WH
UNITED KINGDOM
Tel [phone]
Telefax [phone]
[e-mail]
KEMPPI FRANCE S.A.S.
65 Avenue de la Couronne des Prés
78681 EPONE CEDEX
FRANCE
Tel [phone]
Telefax [phone]
[e-mail]
KEMPPI GMBH
Perchstetten 10
D-35428 LANGGÖNS
DEUTSCHLAND
Tel [phone]
Telefax [phone]
[e-mail]
KEMPPI SPÓŁKA Z O.O.
Ul. Borzymowska 32
03-565WARSZAWA
POLAND
Tel [phone]
Telefax [phone]
info[email protected]
KEMPPI AUSTRALIA PTY LTD
13 Cullen Place
P.O. Box 5256, Greystanes NSW 2145
SMITHFIELD NSW 2164
AUSTRALIA
Tel. [phone]
Telefax [phone]
info[email protected]
OOO KEMPPI
Polkovaya str. 1, Building 6
127018 MOSCOW
RUSSIA
Tel [phone]
Telefax [phone]
info[email protected]
ООО КЕМППИ
ул. Полковая 1, строение 6
127018 Москва
Tel [phone]
Telefax [phone]
info[email protected]
KEMPPI, TRADING (BEIJING) COMPANY LTD
Room 420, 3 Zone, Building B,
No.12 Hongda North Street,
Beijing Economic Development Zone,
100176 BEIJING
CHINA
Tel [phone]
[phone]
Telefax [phone]
[e-mail]
肯倍贸易（北京）有限公司
中国北京经济技术开发区宏达北
路12号
创新大厦B座三区420室 (100176)
电话： [phone]
[phone]
传真： [phone]
[e-mail]
KEMPPI INDIA PVT LTD
LAKSHMITOWERS
New No. 2/770,
First Main Road,
Kazura Garden,
Neelankarai,
CHENNAI - 600 041
TAMIL NADU
Tel [phone]
Telefax [phone]
[e-mail]
KEMPPI WELDING SOLUTIONS SDN BHD
No 12A, JalanTP5A,
Taman Perindustrian UEP,
47600 Subang Jaya,
SELANGOR, MALAYSIA
Tel [phone]
Telefax [phone]
[e-mail]
