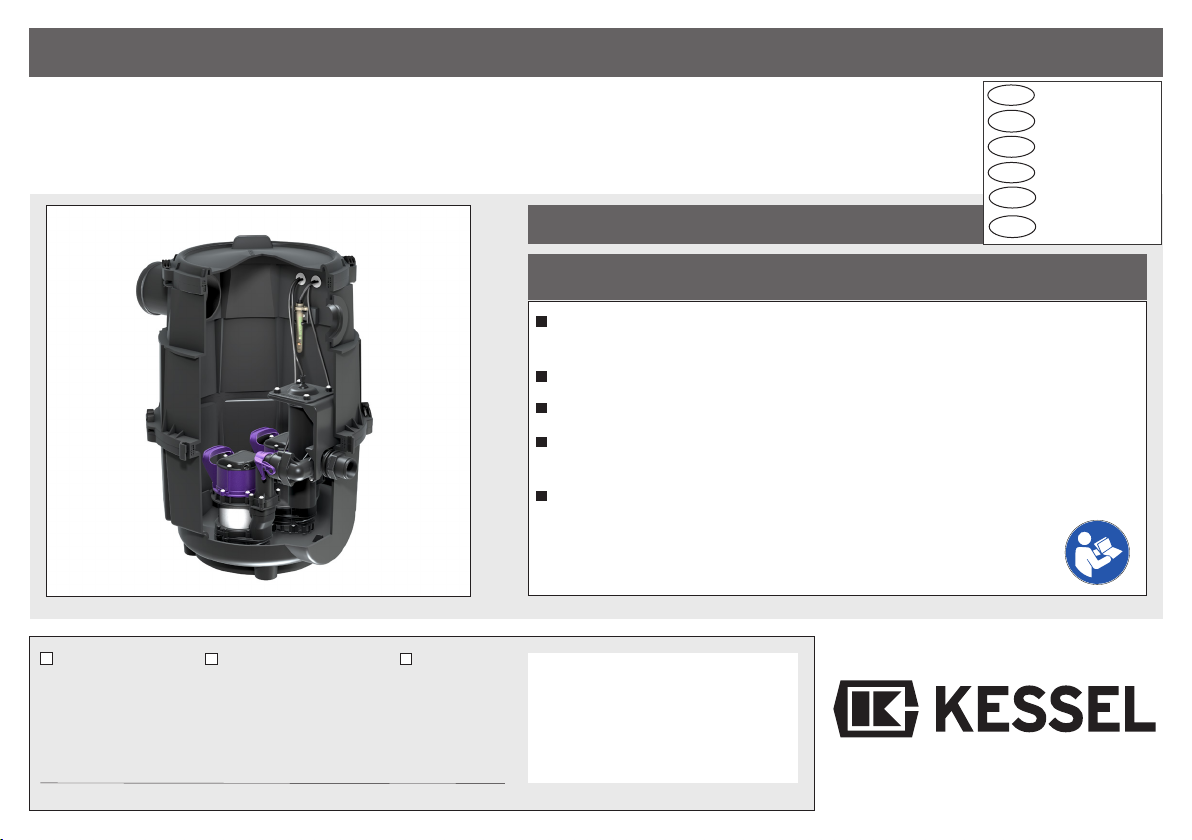

Kessel Aqualift S Programming manual

ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG
KESSEL-Hebeanlage Aqualift S
für fäkalienfreies Abwasser zur Unter-/Überurinstallation
Aufsatzstück teleskopisch höhenverstellbar,
drehbar und neigbar
Anpassung der Abdeckung an das Fliesenraster
Pressdichtungsansch zum Anschluss von Feuchtigkeitsabdichtungen
Anschluss von weiteren Zuläufen
durch Anbohren der seitlichen Flächen
Als Doppelhebeanlage für erhöhten Schmutzwasseranfall
Best. Nr. 28500 / 28530 / 28541 / 28550
Produktvorteile
Name/Unterschrift Datum Ort Stempel Fachbetrieb
Installation
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Inbetriebnahme Einweisung
Änderungsstand: 2019/12
Sachnummer: 010-047
Techn. Änderungen vorbehalten
Seite 1
Page 33
Page 17
Pagina 49
Pagina 65
F
I
NL
Strona 81
PL
D
GB

2 / 96 2019/12
Sicherheitshinweise
Sehr geehrter Kunde,
wir freuen uns, dass Sie sich für ein Produkt von KESSEL entschieden haben.
Die gesamte Anlage wurde vor Verlassen des Werkes einer strengen Qualitätskontrolle unterzogen. Prüfen Sie bitte dennoch sofort, ob die Anlage
vollständig und unbeschädigt bei Ihnen angeliefert wurde. Im Falle eins Transportschadens setzen Sie sich mit Ihrem Lieferanten in Verbindung.
Vor Montage und Inbetriebnahme der KESSEL-Abwasserstation Aqualift S ist diese Einbau- und Bedienungsanleitung sorgfältig zu lesen.
KESSEL AG
Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die für Einbau, Betrieb, Wartung und Instandsetzung des Aggregats
beachtet werden müssen, sind mit folgenden Symbolen gekennzeichnet:
Allgemeines Gefahrensymbol nach ISO 3864-B-3-1 zur Kennzeichnung von Gefährdungen für Personen.
Gefahrensymbol nach ISO 3864-B-3-6 zur Warnung vor elektrischer Spannung.
Dieses Wort kennzeichnet Sicherheitshinweise, deren Nichtbeachtung Gefahren für die Maschine und deren Funktion
hervorrufen kann.
Achtung
Diese Bedienungsanleitung muss ständig an der Anlage vorhanden sein.

3 / 96 2019/12
Inhaltsverzeichnis
1. Allgemein 1.1 Verwendung Seite 4
1.2 Anlagenbeschreibung Seite 4
1.3 Funktionsweise von Duo-Anlagen Seite 4
1.4 Verlegen des Druckschlauchs zum Schaltgerät Seite 4
1.5 Anschlüsse Seite 5
2. Einbau 2.1 Einbau in die Bodenplatte Seite 6
2.2 Vertiefter Einbau in die Bodenplatte Seite 7
2.3 Einbau in drückendes Wasser Seite 8
2.4 Aqualift S Duo zur Überurinstallation Seite 9

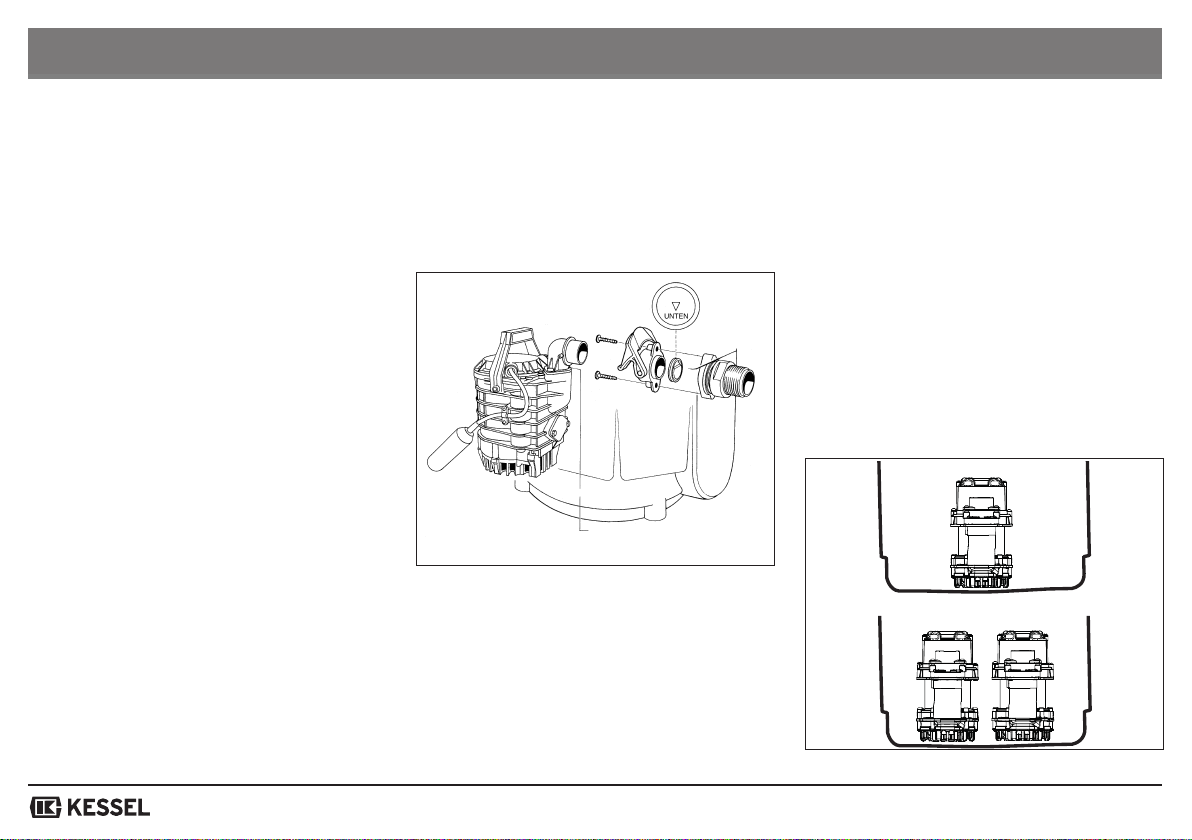

2.5 Einbau der Pumpe Seite 9
2.6 Überprüfen der Tauchrohreinstellung Seite 9
2.7 Positionierung der Alarmsonde Seite 9
2.8 Einbauvorschlag Seite 10
3. Reinigung / Wartung 3.1 Ausbau der Pumpe(n) Seite 11
3.2 Einbau der Pumpe(n) Seite 11
3.3 Wartung Seite 12
3.4 Wartung der integrierten Rückstauklappen Seite 12
3.5 Überprüfung der Entlüftungsbohrung Seite 12

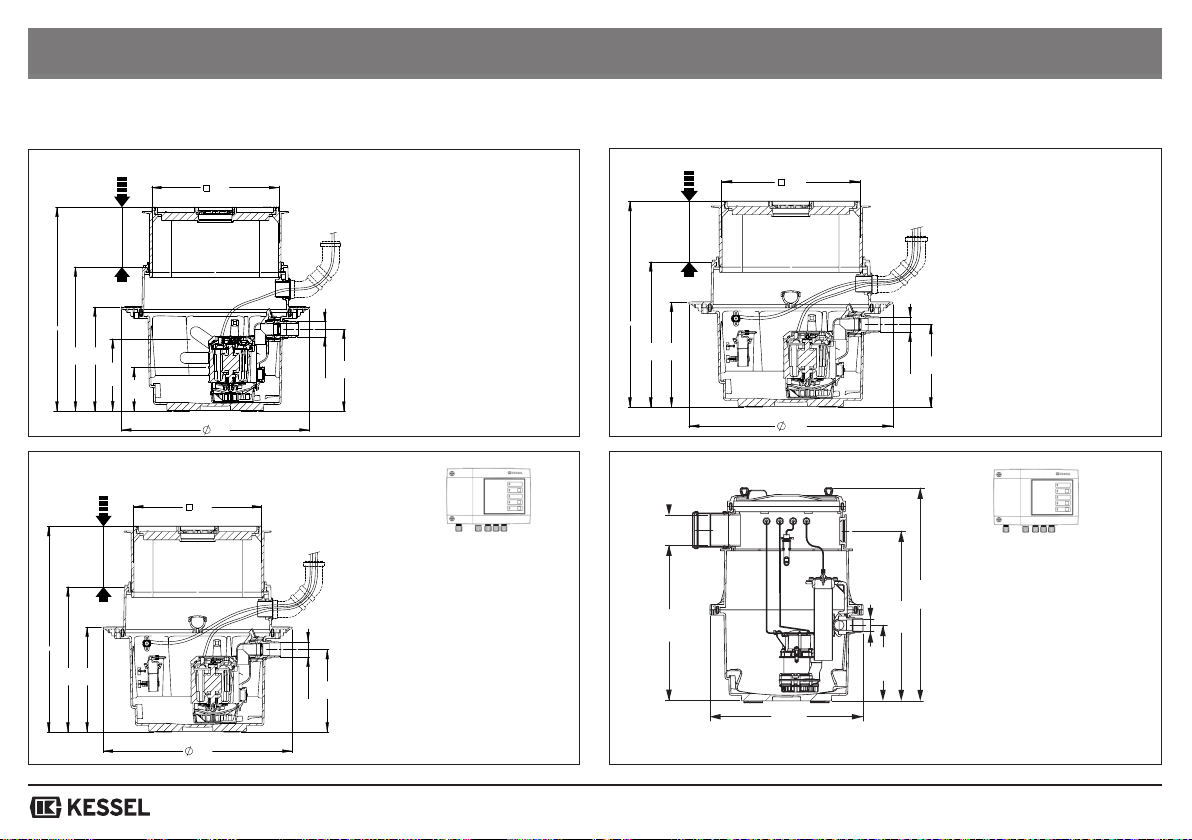

4. Technische Daten 4.1 Maßzeichnungen Seite 13
4.2 Leistungsdiagramm Seite 14
5. Hilfe bei Störungen Seite 15
Konformitätserklärung / DOP Seite 96

4 / 96 2019/12
1. Allgemein
1.1 Verwendung
Fäkalienfreies Schmutzwasser, welches
unterhalb der Rückstauebene anfällt ist
gemäß DIN EN 12056 über eine Abwasser-
hebeanlage zu entsorgen.
1.2 Anlagenbeschreibung
Die KESSEL-Schmutzwasserhebeanlage
Aqualift S ist beständig gegen haushalts-
übliche Säuren und Laugen (ph-Wert von
6,5-10) sowie gegen Kälte und Heiss-
wasser. Kondensatabwasser aus Brenn-
wertgeräten ist vor der Einleitung in die
Anlage zu neutralisieren oder ausreichend
zu verdünnen. Die Einleitung von Fäkali-
en oder fäkalienhaltigem Abwasser sowie
brennbarer oder explosiver Flüssigkeiten/Be-
standteile ist untersagt.
Die KESSEL Hebeanlage Aqualift S ist in
folgenden Varianten erhältlich:
Einbau in die Bodenplatte
(Best.Nr. 28500 / 28530 / 28550)
Die Hebeanlage besteht aus dem Pumpen-
behälter mit integriertem Preßdichtungs-
ansch, einem teleskopischen Aufsatz-
stück und einer Abdeckplatte mit Schlitz-
rost (Klasse A), wahlweise einer tagwasser-
dichten Abdeckplatte Klasse A.
Die maximale Grundwasserbeständigkeit
beträgt 2 m.
Folgende Versionen sind erhältlich mit:
- 1 Pumpe mit Schwimmerschalter
- 1Pumpe mit Tauchrohr und
Drucksensor im Schaltgerät
- 2 Pumpen mit Tauchrohr und
Drucksensor im Schaltgerät
Überurinstallation
(Best.Nr. 28541)
Die KESSEL Hebeanlage Aqualift S Duo
besteht aus dem Pumpenbehälter und einer
geruchsdichten Abdeckung. Die Steuerung
der beiden Pumpen erfolgt über Tauchrohr
und Drucksensor im Schaltgerät.
1.3 Funktionsweise von Duo-Anlagen
Die Pumpen sind abwechselnd in Betrieb,
bei erhöhtem Schmutzwasserzuuß oder
bei Ausfall einer der beiden Pumpen schal-
tet die zweite Pumpe automatisch zu.
1.4 Verlegen des Druckschlauchs zum
Schaltgerät
Bei Anlagen mit Tauchrohr und Druck-
sensor im Schaltgerät ist darauf zu achten,
dass der Druckschlauch stetig steigend
verlegt wird um Fehlfunktionen durch Kon-
densat zu vermeiden.
Optional kann ein Kleinkompressor (Art.-
Nr. 28048) angeschlossen werden.

5 / 96 2019/12
1. Allgemein
1.5 Anschlüsse
Druckanschluss: R 11/2Aussengewinde oder
Druckrohr D = 40 mm für PVC-Klebever-
bindung. Drucklose Rohranschlüsse (z.B.
HT-Rohr) sind nicht für Druckleitungen zu-
lässig.
Durch Anbohren des Grundkörpers mit einer
Sägeglocke können Anschlüsse bis DN
100 angebracht werden (siehe Bild unten).
Die Mindesthöhe Unterkante Zulauf darf
nicht tiefer liegen als das Einschaltniveau
muss aber mind. 145 mm (Tronic-Variante)
zur Unterkante Behälter betragen. Mindest-
höhe Unterkante Tauchrohr bis Behälter-
boden beträgt 100 mm ist werkseitig ein-
gestellt.
mind.145
DN100
100

6 / 96 2019/12
Vor dem Einbau sind alle Teile auf Trans-
portschäden zu überprüfen.

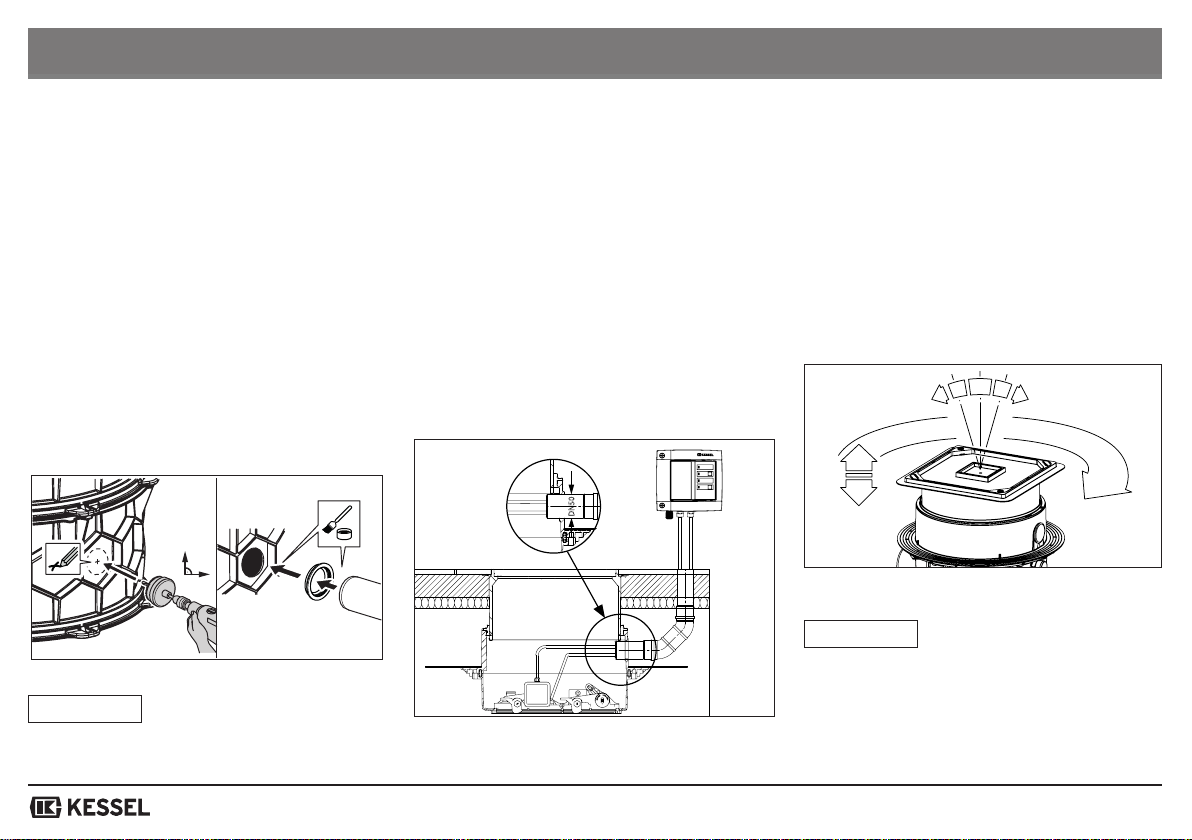

2.1 Einbau in die Bodenplatte
Der Pumpenbehälter ist waagrecht auszu-
richten. Falls erforderlich, seitliche Zuläufe
anbringen. Dazu können die ebenen Flä-
chen des Behälters, ggf. auch das Zwi-
schen- und Aufsatzstück (max. DN 50),
mit der KESSEL-Sägeglocke (Art.-Nr.
50100) angebohrt werden. Anschließend
in die Bohrung die passende elastomere
Dichtung einsetzen und Zulaueitung ein-
schieben (Abb. 1/2).
Die Zuläufe nicht im Bereich der Niveauer-
fassung, Schwimmer, Tauchrohr anbringen
um Fehlfunktionen zu vermeiden.
Für den Anschluss der elektrischen Leitun-
gen ist bauseits ein Kabelleerrohr vorzuse-
hen (Abb. 3). Das Leerrohr kann in die im
Zwischenstück vorgesehene Kabeldurch-
führung, aber auch an beliebiger Stelle
durch Anbohren des Behälters (Abb. 1/2)
montiert werden.
Bei Verwendung eines Verlängerungs-
stückes (Art. Nr. 83070) ist darauf zu ach-
ten, dass das Kabelleerrohr oberhalb der
Bodenplatte verlegt wird.
Die beiliegende Prol-Lippendichtung in
die Nut des Zwischenstückes einlegen,
einfetten und das Aufsatzstück montieren.
Durch das teleskopische Aufsatzstück kann
die KESSEL Hebeanlage Aqualift S stufen-
los an die vorhandene Einbautiefe angepaßt
werden. Bodenneigungen bis zu 5° können
ausgeglichen werden. Eine Ausrichtung der
Abdeckung, z.B. an das Fliesenraster ist
möglich (Abb. 4).
Zum Erreichen der minimalen
Einbautiefe ist das Aufsatzstück auf das erfor-
derliche Maß zu kürzen. Vor der endgültigen
Ausrichtung müssen im Bereich der Kabel-
durchführung sowie dort, wo ggf. zusätzliche
2. Einbau
Abb. 1 Abb. 2
Abb. 3
Abb. 4
Achtung
Achtung
DN50

7 / 96 2019/12
2. Einbau
Zuläufe angebracht wurden Aussparungen
angebracht werden siehe Abb. 5.
Die Lippendichtung muss in der Abdeck-
platte angebracht werden. Dabei ist zu be-
achten, dass Dichtlippe und Zentriernase
bei der Montage nach oben schauen. Die
Zentriernase ist in die Aussparung einzule-
gen (siehe Abb. 6).
Bei Verwendung der tagwasserdichten
Abdeckplatte ist eine Entlüftungsleitung
DN 50 erforderlich. Behälter erst nach
Anschluss sämtlicher Rohrleitungen und
Dichtheitsprüfung im Betonbett eingießen.
Einbau von Abdeckungen mit wählba-
rer Oberäche
Bei den Abdeckungen mit wählbarer Ober-
äche besteht die Möglichkeit, bauseits
Fliesen oder Natursteine in die Abdeckung
einzulegen und sie damit an den Boden-
belag des Raumes anzupassen. Zur Ver-
legung der Fliesen eignen sich Produkte,
z.B. von PCI, Schomburg, Deitermann. Um
eine problemlose Verarbeitung und Haf-
tung zu erzielen, empfehlen wir folgende
Vorgehensweise:
Verlegen von Fliesen
a) Grundierung der Abdeckplatte z.B. mit
PCI-Flächengrund 303. Nach entspre-
chender Ablüftezeit Verlegung der Flie-
sen z.B. mit PCI-Flexmörtel. Diese Ver-
legung ist vor allem bei dünneren Fliesen
geeignet, da eine Aufspachtelung auf die
erforderliche Höhe durchgeführt werden
kann.
b) Verlegen der Fliesen z.B. mit PCI-Silco-
ferm S (selbsthaftendes Silikon). Damit
kann gerade für dickere Fliesen ein dün-
nes Kleberbett realisiert werden.
Verlegen von Naturstein
(Marmor, Granit, Agglomarmor)
a) Grundierung der Abdeckplatte z.B. mit
PCI-Flächengrund 303, Verlegung der
Natursteinplatten z.B. mit PCI-Carralit.
b) Verlegung der Natursteinplatten z.B. mit
PCI-Carraferm (spezielles Natursteinsili-
kon). Anwendungsbereiche analog zu 1.

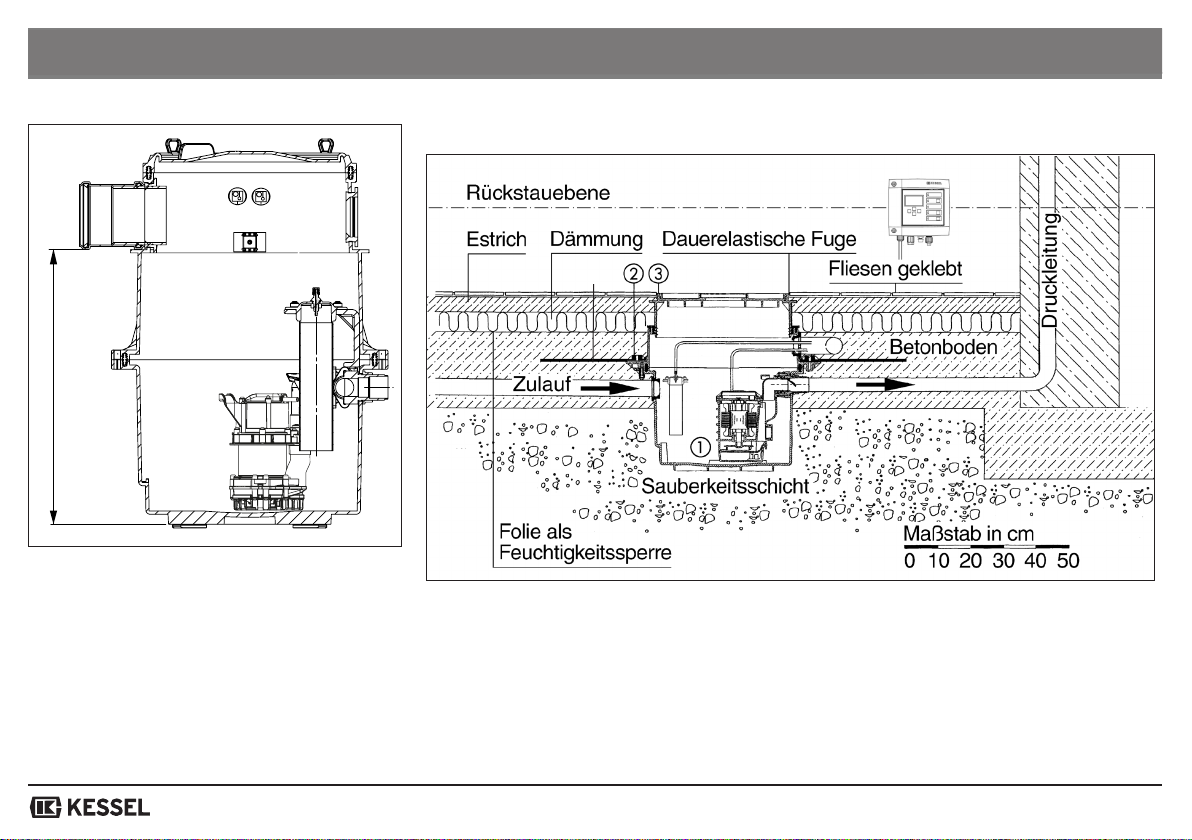

2.2 Hebeanlage Aqualift S zum vertief-
ten Einbau in die Bodenplatte
(mit Verlängerungsstück Art.Nr. 83075)
Je nach Einbautiefe können ein oder zwei
Verlängerungsstücke zwischen Aufsatz-
und Zwischenstück eingesetzt werden. Die
jeweiligen Dichtungen sind entsprechend
einzufetten.
Abb. 6
mind. 40mm
5-10mm
Abb. 5

8 / 96 2019/12
2. Einbau
2.3 Einbau in drückendes Wasser
Ist der Einbau in drückendem Wasser er-
forderlich, kann die KESSEL Hebeanlage
Aqualift S einfach und problemlos abge-
dichtet werden. Dazu wird zwischen dem
Gegenansch aus Kunststoff und dem am
Grundkörper integrierten Preßdichtungs-
ansch eine Dichtungsbahn eingeklemmt
und mit den beiliegenden Schrauben ver-
schraubt. Als Dichtungsbahn kann jede
bauseits verwendete Dichtfolie verwendet
werden. Bei Einbau in WU-Beton (weiße
Wanne) bietet KESSEL zusätzlich eine pas-
sende Dichtungsbahn aus Naturkautschuk
NK/SBR mit Gegenansch an, bei welcher
die Bohrungen zum Verschrauben bereits
ausgestanzt sind (siehe Abb. 7). Die Zube-
hörteile sind Bestandteil von Art.Nr. 83075.
Die maximale Grundwasserbeständigkeit
beträgt 2 m.
Eine Verlegung der Dichtebene ins Aufsatz-
stück erfordert einen veränderten Aufbau
bei dem das Verlängerungsstück mittiger
Flansch zum Tragen kommt (siehe Abb. 9).
Falls es notwendig ist, die wasser-
dichte Betonwanne beispielsweise für den
Anschluss von Zuläufen, Kabelleerrohren,
usw. zu durchbrechen, sind auch diese
Durchdringungen wasserundurchlässig
herzustellen.
Die beiliegende Prol-Lippendichtung in
die Nut des Zwischenstückes einlegen und
einfetten. Anschliessend das Aufsatzstück
montieren (siehe Abb. 8).
Dem Verlängerungsstück beiligende Ein-
bauanweisung beachten.
Gegenansch
Dichtungsbahn
Pressdichtungs
-ansch
Abb. 7
Gegenansch
Dichtungsbahn
Pressdichtungs
-ansch
Preßdichtungsansch LW 400 Dichtungsbahn
Abb. 8
Abb. 9

9 / 96 2019/12
2. Einbau
2.4 KESSEL Hebeanlage Aqualift S Duo
zur Überurinstallation (Art.Nr. 28541)
Die Ausführung zur freien Aufstellung wird
betriebsbereit geliefert und muß nur noch
an die bauseits verlegten Abwasserleitun-
gen angeschlossen werden.
Um die Funktion der Hebeanlage zu ge-
währleisten, ist eine Entlüftungsleitung (DN
50 für Normalbetrieb, DN 70 im Anschluss
an einen Fettabscheider) zu verlegen. Den
Behälter mit den mitgelieferten 4 Befesti-
gungselementen am Boden verschrauben.
Diese dienen zur Schalldämmung. (Abb.9)
2.5 Einbau der Pumpe
Um Transportschäden zu vermeiden, wer-
den die Pumpen separat verpackt und
müssen vor Inbetriebnahme - wie in Kap.
3.2 - beschrieben, eingebaut werden.
2.6 Überprüfen der Tauchrohreinstel-
lung (Art.Nr. 28541 / 28530 / 28550)
Der Abstand H zwischen Unterkante
Tauchrohr und Behälterboden ist vor Inbe-
triebnahme zu überprüfen:
• H für Unteruranlage (Art.Nr. 28350/
28550) beträgt 10 cm (Abb. 10)
• H für Anlage zur freien Aufstellung
(Art.Nr. 28541) beträgt 12 cm (Abb. 11)
Bei Abweichungen Gleitmutter an der
Verschraubung der Tauchrohrbefestigung
lösen und Tauchrohr in vorgegebener Höhe
(H) xieren.
2.7 Positionierung der Alarmsonde (Art.
Nr. 28530 / 28541 / 28550)
242
H
Art. Nr. 28541 Abb. 11
Vor Inbetriebnahme ist die optische Sonde wie
in Abb. 10 und 11) einzuklipsen.
Art.Nr. 28530 / 28550 Abb. 10
580
258
575
610
420
700

10 / 96 2019/12
2. Einbau
2.8 Einbauvorschlag
KESSEL-Schmutzwasserhebeanlage Aqualift S Tronic Mono (Art.N. 28550)
Pressdichtungsansch
Teleskopisches Aufsatzstück
Dichtungsbahn
+Verlängerungs und Dichtungsset (Art.-Nr. 83075) zum Einbau im WU-Beton

522 mm

11 / 96 2019/12
N ach DIN 12056 ist eine Wartung durch einen
Fachkundigen (Fachrma) in folgenden Zeit-
abständen durchzuführen:
• nach 3 Monaten bei Anlagen in gewerbli-
chen Anwendungen.
• nach 6 Monaten bei Anlagen in Mehrfami-
lienhäusern.
• nach 1 Jahr bei Anlagen in Einfamilienhäusern.
KESSEL empehlt den Abschluss eines War-
tungsvertrages mit dem einbauenden Unterneh-
men oder dem KESSEL-Werkskundendienst.
Bei der Wartung sind im Allgemeinen fol-
gende Arbeiten auszuführen:
• Prüfung aller Verbindungsstellen auf Dicht-
heit
• Betätigung der Schieber, gegebenenfalls
einfetten und nachstellen
• Öffnen und Reinigen des Rückussverhin-
ders
• Reinigung der Entwässerungspumpe, Prü-
fung des Laufrades und der Lagerung
• Reinigung der Entlüftungsbohrung am
Druckstutzen.
• Innenreinigung des Behälters bei Bedarf
• Prüfung der elektrischen Anschlüsse auf
Funktion
Nach Erledigung der Wartungsarbeiten alle de-
montierten Teile wieder montieren, einen Pro-
belauf durchführen und die Anlage wieder in
Betrieb nehmen. Wartungsprotokoll anfertigen.
3.1 Ausbau der Pumpe(n)
Durch Lösen des Einhandverschlusses kann
die Pumpe schnell und ohne Werkzeuge ent-
nommen werden. Die Rückschlagklappe,
dann im Druckstutzen des Behälters, verhin-
dert, dass Abwasser, welches sich noch in der
Druckleitung bendet, in die Anlage zurück-
läuft.
3.2 Einbau der Pumpe(n)
Vor dem Wiedereinbau sämtliche Dichtächen
reinigen. Die Lippendichtung im Auslauf ein-
fetten. Die Pumpe mit den beiden Nuten im Ge-
häuseboden auf die Führung im Behälter stellen
und vorschieben, bis das Druckrohr der Pumpe
in den Auslauf des Behälters eingeführt werden
kann (Abb. 13). Den Einhandverschluss verrie-
geln. B ei der Aqualift S Duo-Hebeanlage wird
genauso verfahren, nur daß jeweils die innen-
liegende Nut auf die Führungsschiene gestellt
wird. Das Kabel mit dem Stecker durch das
Kabelleerrohr mit Hilfe eines Zugdrahtes ein-
ziehen und an die Steckdose anschließen.
3. Reinigung und Wartung
Abb. 13
Rückstauklappe
mit Pfeil nach
unten einbauen
Abb. 12 gilt auch ohne Schwimmer.
Entlüftungsbohrung
Mono
Duo

12 / 96 2019/12
3. Reinigung und Wartung
Bei den Ausführungen mit Schaltgerät ist das
Sondenkabel bzw. der Schlauch für die pneu-
matische Niveauerfassung ebenfalls durch
das Kabelleerrohr zu ziehen. Den Behälter
mit Wasser auffüllen und die Funktion des
Schwimmerschalters, bzw. der Sonden oder
des Tauchrohres überprüfen. Schlitzrost oder
Abdeckplatte einlegen.
3.3 Wartung
Vor jeder Arbeit an der Pumpe
NETZSTECKER ZIEHEN!
Dazu nach Pumpenentnahme den Ansaug-
korb abschrauben, Ansaugdeckel abnehmen
und Flügelradraum reinigen. Den Schwimmer-
schalter sowie die Niveausonden oder das
Tauchrohr und Alarmsonde regelmäßig auf
Verschmutzungen prüfen und ggf. reinigen.
Die Pumpe niemals selber öffnen (nur durch
einen Fachmann), da bei unsachgemäßem
Eingriff die Abdichtung der Pumpe beschä-
digt werden und Öl in das Abwasser gelangen
könnte.
3.4 Wartung der integrierten Rückstau-
klappen
Die Pumpe entnehmen. Nach dem Ausbau
der Pumpenbefestigung (Lösen der beiden
Kreuz-Schlitzschrauben, siehe Abb. 12) kann
die Rückstauklappe entnommen und gereinigt
werden.
Auf diese Weise ist auch ein ungehinderter Zu-
gang zum Reinigen der Druckleitung möglich.
Beim Einbau darauf achten, daß die Klappe
mit dem Pfeil nach unten montiert wird.

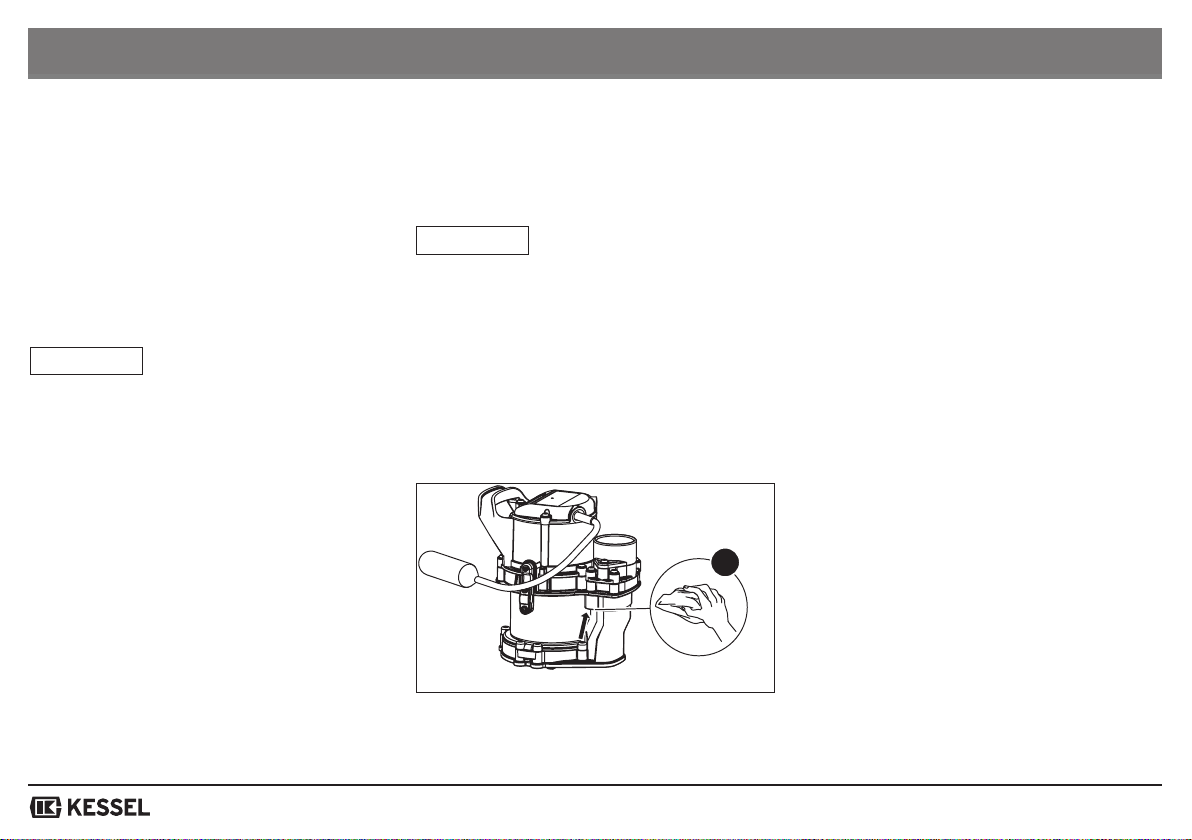

3.5 Überprüfen der Entlüftungsbohrung
Bei jeder Wartung ist die Entlüftungöffnung
mm (Abb. 14) auf freien Durchgang zu prü-
fen. Eine verstopfte Entlüftungsöffnung kann
zur Reduktion der Förderleistung der Pumpe
führen.
Achtung
Achtung
2
Abb. 14

13 / 96 2019/12
4. Technische Daten
400
von 27
bis 202
T
454 330
DA 40
590
258
200
85
400
von 27
bis 202
T
454 330
DA 40
590
258
4.1 Maßzeichnungen:
Aqualift S
Unterurinstallation
(28500)
Aqualift S Duo
Unterurinstallation
(28530)
500
DN
100
530
DA 40
258
575
720
Aqualift S Duo
Überurinstallation
(28541)
400
von 27
bis 202
T
454 330
DA 40
590
258
Aqualift S Tronic
(28550)
a
c
b
d

14 / 96 2019/12
KTP 500 GTF 500
Gewicht 6,7 kg 6 kg
Leistung P1 / P2 480 W / 310 W 650W / 400 W
Drehzahl 2800 min-1 2750 min-1
Betriebsspannung 230 V; 50 Hz 230 V; 50 Hz
Nennstrom 2,2 A 2,9 A
Förderleistung max. 9 m3/h 12 m³/h
Förderhöhe max. 8 m 8 m
Förderguttemperatur
(dauerhaft) max.
35°C 35°C
Schutzart IP68 IP68
Schutzklasse I I
Motorschutz integriert integriert
Erforderliche Absiche -
rung (Leitungsschutz)
10 A 16 A
Betriebsart S1 S1
4. Technische Daten
4.2 Pumpenleistungsdiagramm Hebeanlage Aqualift S
1
2
3
4
5
7
6
1234567
H
[m]
Q
[
m
3
/h
]
H 7,5 6,9 6,6 6,2 5,7 5,3 5,0 4,5 4,1 3,7 3,3 3,0 2,5 2,1 1,2
Q [m³/h] 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 8,1
Q [l/s] 0,1 0,3 0,4 0,6 0,7 0,8 1,0 1,1 1,3 1,4 1,5 1,7 1,8 1,9 2,3
H geglättet 7,4 7,0 6,6 6,2 5,8 5,3 4,9 4,5 4,1 3,7 3,3 2,9 2,5 2,1 1,2

15 / 96 2019/12
5. Hilfe bei Störungen
Netzspannung prüfen
Sicherung austauschen
Reparatur nur durch KESSEL-Kundendienst
Schwimmerschalter komplett
austauschen (Art.-Nr. 28012) oder Reparatur
durch KESSEL-Kundendienst
Entlüftungsbohrung reinigen
Reinigung der Pumpe
(siehe Kapitel 3)
Reinigung der Pumpe (siehe Kapitel 3)
Ansaugansch auswechseln
Laufrad auswechseln
Entlüftungsbohrung reinigen
- Druckleitung auf über 0,5 m Förderhöhe
erhöhen
- Alternativ kann ein Ersatzügelrad einge-
baut werden. Dadurch vermindert sich
jedoch geringfügig die Förderhöhe
- keine Netzspannung vorhanden
- Sicherung defekt
- Netzleitung beschädigt
- Schwimmerschalter defekt
- Entlüftungsbohrung verstopft
Verunreinigungen, Fest- und Grobstoffe
haben sich zwischen Laufrad und Saug-
ansch festgesetzt.
- Ansaugkorb verstopft
- Verschleiß des Ansaugansches
- Verschleiß des Laufrades
- Entlüftungsbohrung verstopft
- Stromaufnahme zu hoch
- Förderhöhe < 0,5 m
Pumpe läuft nicht
Laufrad blockiert
verminderte Förderleistung
Pumpe wird heiß und schaltet ab
Störung mögliche Ursache Abhilfemaßnahmen

Führend in Entwässerung
Privater Wohnungsbau
ohne Kanalanbindung
1 2 3 4 5
Öffentlicher Bau
z.B. Freizeitanlagen
6 4
Privater Wohnungsbau
Ein- und Mehrfamilienhaus
Gewerblicher Bau
z.B. Tankstellen
Gewerblicher Bau
z.B. Hotel
Öffentlicher Bau
z.B. Krankenhaus
4 5
Gewerblicher Bau
z.B. Industriebau
1 Rückstauverschlüsse 2
Rückstauhebeanlagen 3 Hebeanlagen
4 Abläufe / Rinnen 5 Abscheider 6 Kleinkläranlagen
1 2 3 4 5
1 2 3 4 5
1 2 3 4
2 3 5

INSTRUCTIONS FOR INSTALLATION, OPERATION AND MAINTENANCE
KESSEL lifting station Aqualift S
for wastewater with sewage for underground/overground installation
Telescopic height adjustment of upper cover section,
can be turned and tilted
Adaptation of the cover to the tile pattern
Compression seal ange for the connection of humidity seals
Connection of further inlets
by pre-scoring the areas at the side
As a twin lifting station for increased soiled water occurrence
Product advantages
Name/Signature Date City Stamp of specialist company
Installation
for the system was carried out by your specialist company:
Initial operation Instruction
Change status: 2019/12
Part number: 010/-047
Subject to technical modications

18 / 96 2019/12
Safety instructions
Dear customer,
We are pleased that you have decided to buy a KESSEL product.
The entire system was subjected to a stringent quality control before it left our factory. Nevertheless, please check immediately whether the system
has been delivered to you complete and undamaged. In case of any transport damage, please contact your supplier.
Before installation and initial operation of the KESSEL wastewater station Aqualift S please read these installation and operation instructions
carefully.
KESSEL AG
The safety instructions contained in this manual that have to be heeded for the installation, operation, maintenance and repair of the unit
are marked with the following symbols:
General hazard symbol in accordance with ISO 3864-B-3-1 for indicating personal hazard
Hazard symbol in accordance with ISO 3864-B-3-6 warning of electrical voltage.
This word indicates safety instructions the non-observance of which can cause hazards for the machine and its function.
Caution:
This operating manual must always be available at the unit.

19 / 96 2019/12
Table of contents
1. General points 1.1 Use ..............................................................................................Page 20
1.2 System description......................................................................Page 20
1.3 Duty – Stand by operation of twin pump systems.......................Page 20
1.4 Connection of air pressure tube to control unit ...........................Page 20
1.5 Connections ................................................................................Page 21
2. Installation 2.1 Installation in the ground plate ...................................................Page 22
2.2 Recessed installation in the ground plate ...................................Page 23
2.3 Installation in water load .............................................................Page 23
2.4 Aqualift S Duo for installation above ground ..............................Page 25
2.5 Installation of the pump ...............................................................Page 25
2.6 Checking submersible pipe setting .............................................Page 25
2.7 Positioning the alarm probe.........................................................Page 25
2.8 Installation suggestion.................................................................Page 26
3. Cleaning / Servicing 3.1 Removing the pump(s).................................................................Page 27
3.2 Installing the pump(s)...................................................................Page 27
3.3 Servicing......................................................................................Page 28
3.4 Servicing the integrated backwater valves..................................Page 28
3.5 Checking the venting pipe...........................................................Page 28
4. Technical data 4.1 Dimensional drawings .................................................................Page 29
4.2 Capacity diagram ........................................................................Page 30
5. Troubleshooting .....................................................................................................Page 31
Declaration of conformity/DOP .....................................................................................................Page 96

20 / 96 2019/12
1. General points
1.1 Use
Soiled water without sewage which occurs
below the backwater level must be dispo-
sed of via a wastewater lifting station in
accordance with DIN EN 12056.
1.2 System description
The KESSEL-soiled water lifting station
Aqualift S is resistant to the usual dome-
stic acids and alkalis (pH value of 6.5 - 10)
as well as to cold and hot water. Conden-
sate from condensing boilers must be neu-
tralised or sufciently diluted before it is
discharged into the station. The discharge
of sewage or wastewater containing sewa-
ge as well as combustible or explosive liquids/
components is prohibited.
The KESSEL lifting station Aqualift S is
available in the following versions:
- for installation in the ground plate
(Order no. 28500 / 28530 / 28550)
The lifting station comprises a pump tank
with integrated compression seal ange, a
telescopic upper cover section and a cover
plate with slotted cover (Class A), optionally
with a cover plate resistant to surface water
Class A.
Maximum groundwater resistance is 2 m.
The following versions are available with:
 1 Pump with oating switch
 1 Pump with submersible pipe and
pressure sensor in the control unit
 2 pumps with submersible pipe and
pressure sensor in the control unit
- as twin lifting station
for above-ground installation
(Order no. 28541)
The KESSEL lifting station Aqualift S com-
prises a pump tank and an odour-tight
cover. The two pumps are controlled via
the submersible pipe and pressure sensor
in the control unit.
1.3 Duty – Stand by operation of twin
pump systems
The pumps operate alternately, in the event
of increased soiled water occurrence or if
one of the pumps fails, the second pump
switches on automatically.
1.4 Connection of air pressure tube to
control unit
For systems equipped with the pressure
sensor, the air pressure tube running from
the pressure sensor to the control unit
must be laid with a constant positive slope
(upwards) from the pump back to the con-
trol unit. The tube should not be coiled or
contain any loops or dips.
As an option, a small air compressor (Ar-
ticle Number 28048) can be connected to
the system.
