Klarstein Bolero User manual

10028291 10028292 10034683 10034684
Bolero
Deckenventilator
Ceiling Fan
Ventilateur de plafond
Ventilador de techo
Ventilatore a softto

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Installation4
Inbetriebnahme und Bedienung6
Hinweise zur Entsorgung7
TECHNISCHE DATEN
Artikelnummer 10028291, 10028292,
10034683, 10034684
Stromversorgung 220-240 V ~ 50-60 Hz
Leistung 55 W
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
206/2012/EU (ErP)
English 9
Español 15
Français 21
Italiano 27

4
DE
SICHERHEITSHINWEISE
• Befestigen Sie den Lüfter niemals an einer Steckdose, sondern an der Decke selbst.
• Der Mindestabstand zwischen den Ventilatorblättern und dem Boden muss mehr
als 2,3 m betragen. Die Mindesttragfähigkeit des Hakens, an dem der Ventilator
aufgehängt wird, muss 100 kg betragen.
• Achten Sie darauf, dass Sie einen allpoligen Trennschalter mit einem
Kontaktabstand von mindestens 3 mm zwischen den Polen in der Zuleitung zum
Deckenventilator installieren.
• Schalten Sie vor dem Anschließen die Stromversorgung aus.
• Die elektrische Verkabelung muss den örtlichen Vorschriften entsprechen.
• Der Lüfter muss ordnungsgemäß geerdet sein, um die Gefahr von Stromschlägen zu
vermeiden.
• Montieren Sie den Ventilator niemals in einem feuchten oder nassen Raum.
• Seien Sie vorsichtig, wenn Sie sich in der Nähe der Rotorblätter aufhalten.
Hinweis: Lassen Sie den Ventilator immer von jemandem installieren, der sich mit der
elektrischen Verkabelung auskennt.

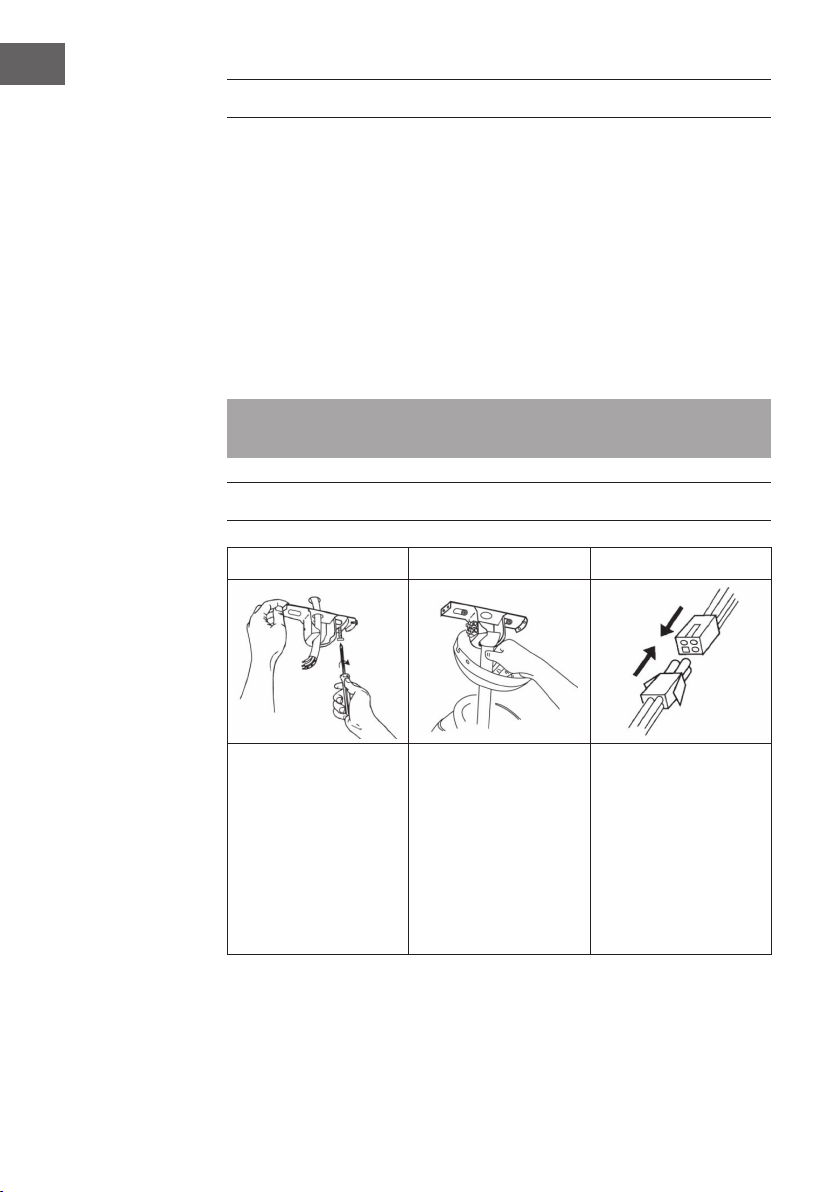

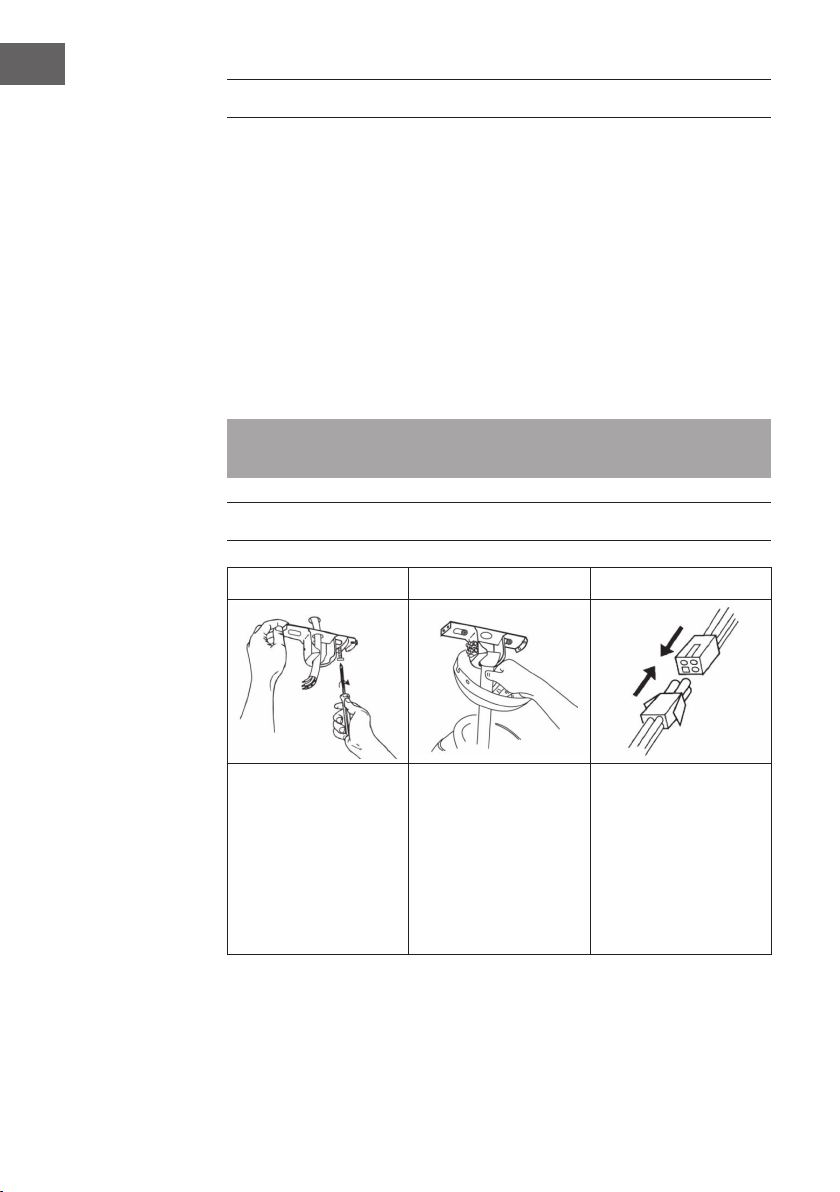

INSTALLATION
123
Befestigen Sie die
Montageplatte mit zwei
Schrauben, Federringen
und Unterlegscheiben
an einem Deckenbalken.
Der Deckenbalken muss
stark genug sein, um das
Gewicht des beweglichen
Ventilators zu tragen.
Befestigen Sie die
Ventilator-Bauteile an der
Montageplatte. Richten
Sie das Kugelgelenk
des Ventilators an der
Aufhänglasche der
Montageplatte aus.
Verbinden Sie die internen
Kabel, indem sie die
zwei Plastikanschlüsse
zusammenstecken, bis sie
einrasten.

5
DE

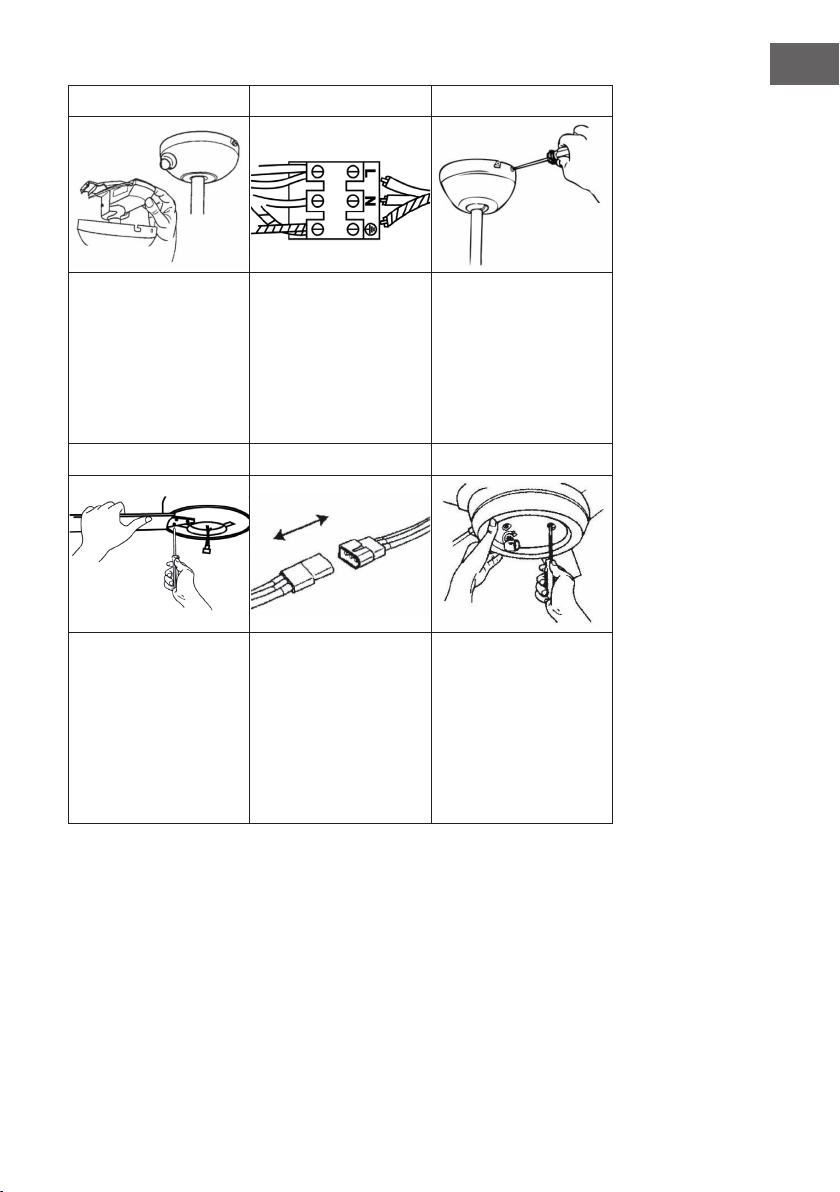

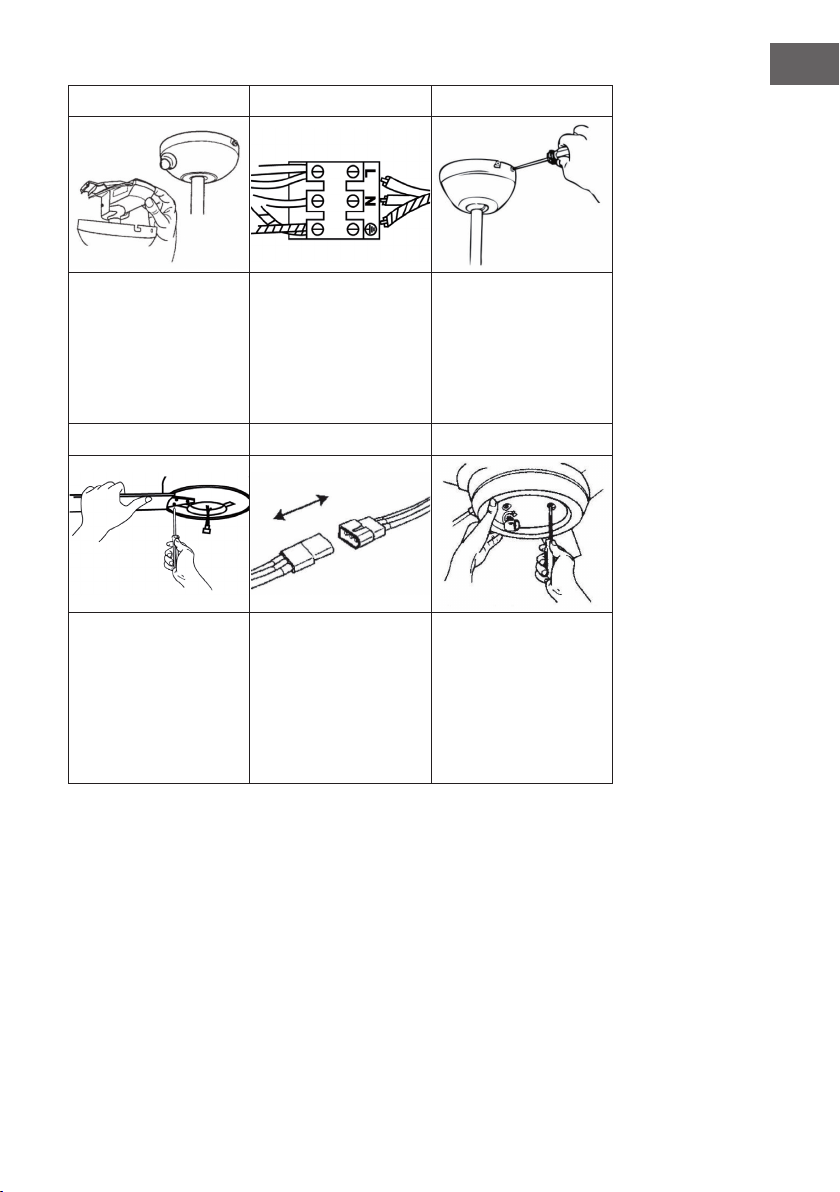

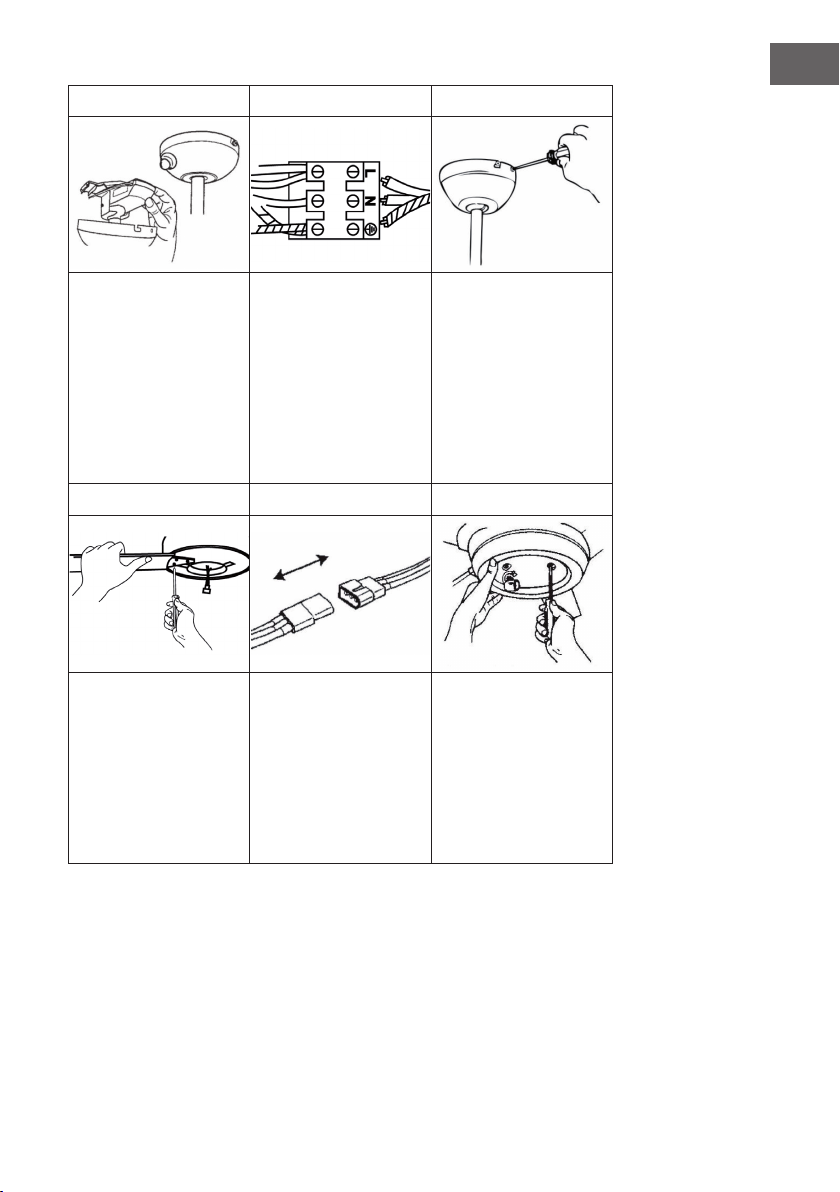

456
Stecken Sie den
Empfänger für die
Fernbedienung
zwischen die Klammer
und das Kugelgelenk.
Verbinden Sie die
Kabel der geerdeten
Stromquelle mit der
Klemmleiste.
Schieben Sie die
Schlitze in der
Abdeckhaube über
die Schrauben an
den Enden der
Montageplatte und
befestigen Sie sie
mit 4 Schrauben,
Federringen und
Unterlegscheiben.
789
Befestigen Sie die
Rotorblätter mit den
Federringen und
Schrauben, die sich
bereits am Motor
benden.
Verbinden Sie die
Lampenkabel,
indem sie die zwei
Plastikanschlüsse
zusammenstecken, bis
sie einrasten.
Befestigen Sie die
Lampenfassung an den
Montageklammern
und xieren Sie sie mit
drei Fixierschrauben
und Sternscheiben.
Achten Sie darauf, dass
sie dabei keine Kabel
abklemmen.

6
DE

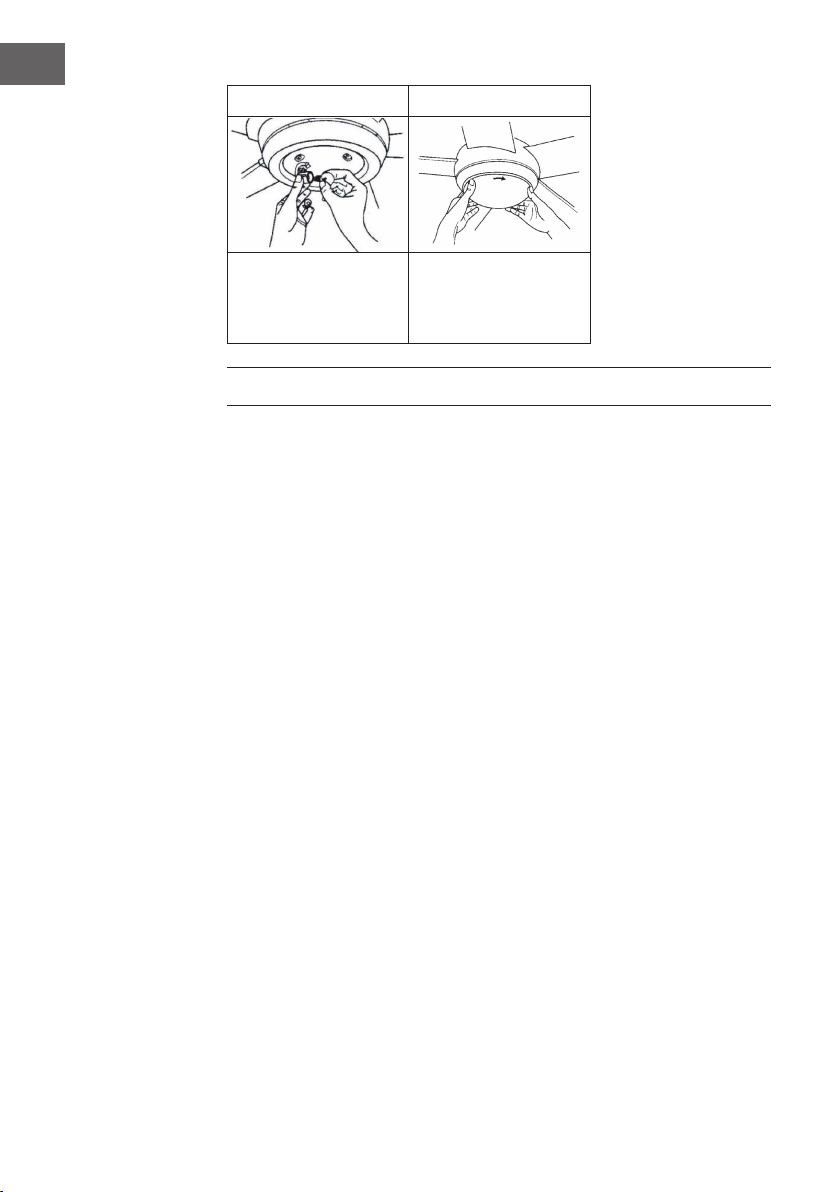

10 11
Befestigen Sie die
Birnen (max. 60 W E14,
nicht im Lieferumfang
enthalten) an der
Lampenfassung.
Befestigen Sie den
Lampenschirm an der
Fassung, indem Sie ihn im
Uhrzeigersinn drehen.
INBETRIEBNAHME UND BEDIENUNG
• Drücken Sie auf die Speed-Taste an der Fernbedienung, um eine Geschwindigkeit
auszuwählen: HI: Hoch - MED: Mittel - LOW: Niedrig - OFF: Aus.
• Mit dem Schalter am Motorgehäuse lässt sich die Richtung des Luftstroms
beeinussen, den die Rotorblätter erzeugen. Achtung: Schalten Sie den Ventilator
aus, bevor Sie die Richtung des Luftstroms ändern und warten Sie, bis der Ventilator
angehalten hat, damit Sie sich nicht verletzen oder den Motor beschädigen.
• Kaltes Wetter: Stellen Sie den Schalter auf UP, damit die Rotorblätter die warme Luft
unter der Decke in den Raum darunter verteilen.
• Warmes Wetter: Stellen Sie den Schalter auf DOWN, damit die Rotorblätter einen
kühlenden Luftstrom erzeugen und in den Raum verteilen.
• Drücken Sie auf die ON/OFF Licht-Taste an der Fernbedienung, um das Licht am
Ventilator ein- und auszuschalten.
Fernbedienung
• Benutzen Sie die Fernbedienung, um die Windgeschwindigkeit zu ändern und das
Licht oder den Ventilator ein- bzw. auszuschalten.
• Schieben Sie die Klappe des Batteriefachs zurück und legen Sie zwei AAA-
Batterien (nicht im Lieferumfang enthalten) ein. Achten Sie darauf, dass Sie die
Batterien richtig herum einsetzen. Schließen Sie das Batteriefach anschließend
wieder.
• Achten Sie darauf, dass das Batteriefach immer fest geschlossen ist.
• Legen Sie die Fernbedienung nicht in direktes Sonnenlicht.
• Versuchen Sie nicht leere Batterien wieder aufzuladen. Laden Sie nur Batterien auf,
die ausdrücklich dafür vorgesehen sind.
• Entsorgen Sie Batterien nicht im Feuer, um Explosionen vorzubeugen.

7
DE
Hinweis: Versichern Sie sich, dass die Rotorblätter zum Stehen gekommen sind,
bevor Sie die Richtung der Rotorblätter ändern. Damit Sie sich und den Motor nicht
beschädigen, sollte der Schalter auf UP oder DOWN stehen, wenn der Ventilator
läuft.
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit Ihrer
Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie
2006/66/EG unterliegen und nicht mit dem normalen
Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich
über die örtlichen Bestimmungen zur gesonderten Entsorgung
von Batterien. Durch regelkonforme Entsorgung schützen
Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor
negativen Konsequenzen.

9
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENT
Safety Instructions10
Installation10
Use and Operation 12
Hints on Disposal13
TECHNICAL DATA
Item number 10028291, 10028292,
10034683, 10034684
Power supply 220-240 V ~ 50-60 Hz
Power consumtion 55 W
DECLARATION OF CONFORMITY
Producer:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European
Directives:
2014/30/EU (EMC)
2014/35/EU (LVD)
2011/65/EU (RoHS)
206/2012/EU (ErP)

10
EN
SAFETY INSTRUCTIONS
• Never attach the fan to a power point,but to the ceiling itself.
• The minimum distance between the blades of the fan and the oor must be more
than 2.3 m. The minimum carrying capacity of the hook from which the fan is hung
must be 100 kg.
• Make sure to install all poles disconnection switch having a contact separation of at
least 3 mm between poles in the supply wiring to the ceiling fan.
• The model or type reference of luminaries which may be installed in fans which are
constructed for his purpose.
• Switch off the power before connecting.
• The electrical wiring must be in accordance with the local regulation.
• The fan must be properly earthed to avoid the risk of electric shocks.
• Never mount the fan in a moist or wet room.
• Be careful when working near the rotor blades.
Note: Always have your fan installed by someone who is knowledgeable about
electrical wiring.
INSTALLATION
123
Secure the mounting
plate to a ceiling
joist with two screws,
spring washers and
at washers provided.
Ensure the support for
the mounting plate must
be capable of safely
and securely holding
the moving weight of
the fan.
Hang the fan assembly
onto the mounting
plate. The mounting
plate has a lug on it;
this should be lined up
with the corresponding
groove on the fan
assembly ball joint.
Connect the internal
lead to the fan body
by clipping together
the two plastic male /
female connectors are
rmly clicked together.
