Klarstein 10028295 User manual

10028295 10028296

Deckenventilator

Sehr geehrter Kunde,

Wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und

Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen

Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und

unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

Technische Daten

Artikelnummer 10028295, 10028296

Stromversorgung 220-240 V ~ 50-60 Hz

Sicherheitshinweise

• Befestigen Sie den Ventilator nicht an der Steckdose, sondern nur an der Decke.

• Der minimale Abstand zwischen Boden und Rotorblättern sollte 2,3 Meter betragen. Der

Haken, an dem der Ventilator hängt, muss einer Mindestbelastung von 100 kg standhalten.

• Der Ventilator muss durch einen zweipoligen Schalter mit mindestens 3 mm Kontaktö-

nungsweite in der Gebäudeinstallation geschützt werden.

• Installieren Sie nur passende Birnen.

• Schalten Sie den Strom ab, bevor Sie den Ventilator anschließen oder reparieren.

• Der Ventilator muss geerdet sein, um Stromschläge zu vermeiden.

• Bringen Sie den Ventilator nicht in feuchten oder nassen Räumen an.

• Seien Sie vorsichtig, wenn Sie Arbeiten in der Nähe der Rotorblätter ausführen.

• Lassen Sie den Ventilator von einem Elektriker oder einer ähnlich qualizierten Person installieren.

• Kinder, physisch und körperlich eingeschränkte Menschen sollten das Gerät nur benut-

zen, wenn sie vorher von einer Aufsichtsperson ausführlich mit den Funktionen und den

Sicherheitsvorkehrungen vertraut gemacht wurden.

• Achten Sie darauf, dass Kinder nicht mit dem Ventilator spielen.

Montage

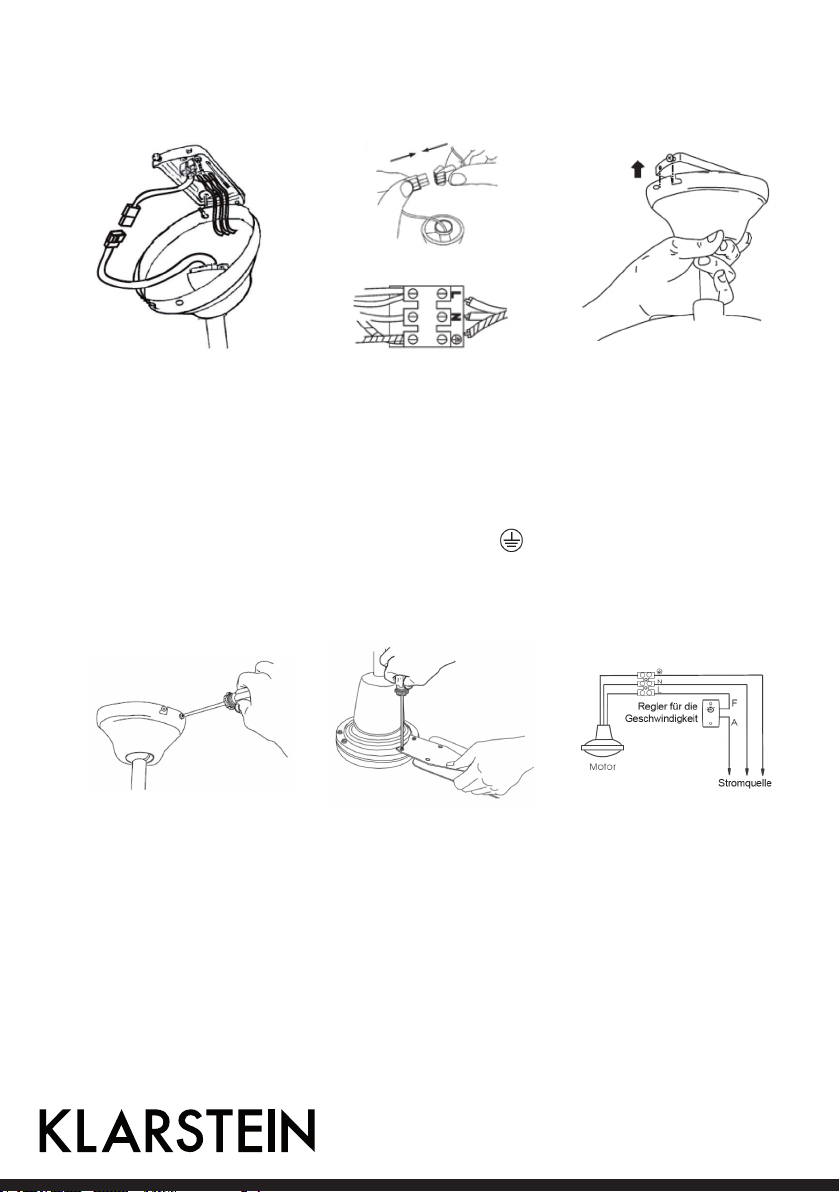

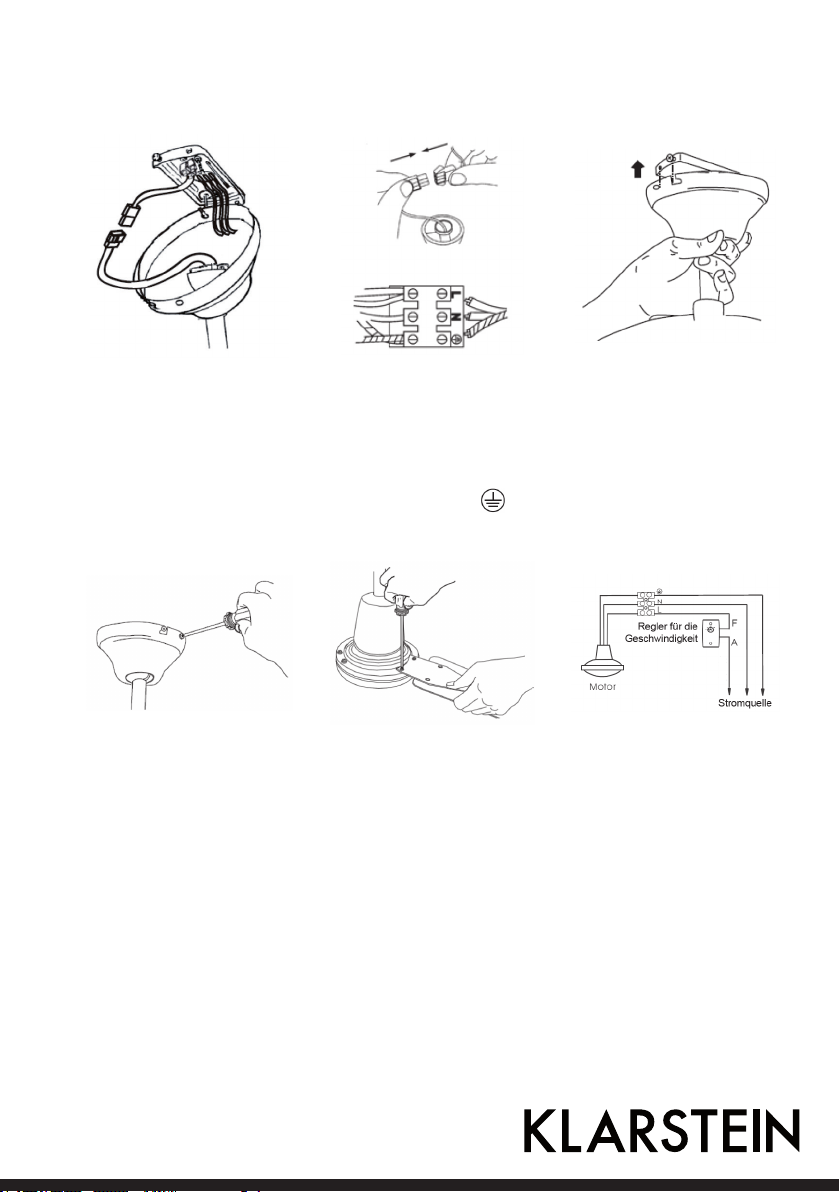

1. Lokalisiern und markieren Sie die Mitte des De-

ckenbalkens. Ziehen Sie das Stromkabel durch

das Loch in der Montagehalterung. Schrauben

Sie die Montagehalterung mit Unterlegscheiben,

Federringen und Holzschrauben an den Decken-

balken.

2. Hängen Sie den Lüfter-

abdeckung an einem

Loch in die Halteklam-

mer an der Montage-

halterung.

3. Verbinden Sie die Kabel

von der Stromquelle wie

folgt:

Braunes Kabel: “L”

Blaues Kabel: “N”

Grün/Gelbes Kabel:

4. Schieben Sie die

Abedckung hoch, bis

die Schrauben die Un-

terseite der Schlitze

erreichen. Drehen Sie

die Abedeckung dann

gegen den Uhrzei-

gersinn, bis sich die

Schrauben in der Aus-

sparung benden.

5. Befestigen Sie die Ab-

deckung mit Schrau-

ben und Unterleg-

schreiben. Versichern

Sie sich, dass die An-

deckung fest sitzt und

sie keine Kabel abge-

klemmt haben.

6. Befestigen Sie die Ro-

totblätter am Motor.

Benutzen Sie dafür

Schrauben und Feder-

ringe.

7. Entfernen Sie die

Abedeckung des Ge-

schwindigkeitsreg-

lers, führen Sie die

Kabel durch den Ka-

belschacht und be-

festigen Sie die Kabel

wie im Diagramm be-

schrieben.

Inbetriebnahme und Bedienung

• Schalten Sie den Strom ein, bevor Sie den Ventilator starten.

• Der Ventilator startet, sobald Sie den 3-Stufen-Schalter bedienen, der über die Verlänge-

rungskette mit dem Motor verbunden ist.

Der Ventilator dreht sich mit 3 verschiedenen Geschwindigkeiten, je nachdem wie oft sie an

der Verlängerungskette ziehen:

• Einmal ziehen = hohe Geschwindigkeit

• Zweimal ziehen = mittlere Geschwindigkeit

• Dreimal ziehen = Niedrige Geschwindigkeit

• Viermal ziehen = Aus

Hinweise zur Entsorgung

Be ndet sich die linke Abbildung (durchgestrichene Mülltonne auf Rä-

dern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG.

Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt wer-

den. Informieren Sie sich über die örtlichen Regelungen zur getrenn-

ten Sammlung elektrischer und elektronischer Gerätschaften. Richten

Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte

nicht über den Hausmüll. Durch die regelkonforme Entsorgung der

Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor

möglichen negativen Konsequenzen geschützt. Materialrecycling hilft,

den Verbrauch von Rohsto en zu verringern.

Konformitätserklärung

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2012/206/EU (EVPG)

2014/30/EU (EMV)

2014/35/EU (LVD)

2011/65/EU (RoHS)

Dear Customer,

Congratulations on purchasing this Klarstein equipment. Please read this manual carefully

and take care of the following hints on installation and use to avoid technical damages. Any

failure caused by ignoring the mentioned items and cautions mentioned in the operation

and installation instructions are not covered by our warranty and any liability.

Technical Data

Item number 10028295, 10028296

Power supply 220-240 V ~ 50-60 Hz

Safety Instructions

• Never attach the fan to a power point, but to the ceiling itself.

• The minimum distance between the blades of the fan and the oor must be 2.3m. The

minimum carrying capacity of the hook from which the fan is hung must be 100kg.

• Make sure to install all poles disconnection switch having a contact separation of at least

3mm between poles in the supply wiring to the ceiling fan.

• Install only bulbs of the type intended for your fan.

• Switch o the power before connecting or repairing the fan.

• The fan must be properly grounded to avoid the risk of electric shocks.

• Never mount the fan in a moist or wet room.

• Be careful when working near the rotating blades.

• Always have your fan installed by someone who is knowledgeable about electrical wiring.

• This appliance is not intended for use by persons (including children) with reduced physical. Sen-

sory or mental capabilities, or lack of experience and knowledge, unless they have been given

supervision or instruction concerning use of the appliance by a person responsible for their safe-

ty. Page 1 of 3 Children should be supervised to ensure that they do not play with the appliance.

Mounting

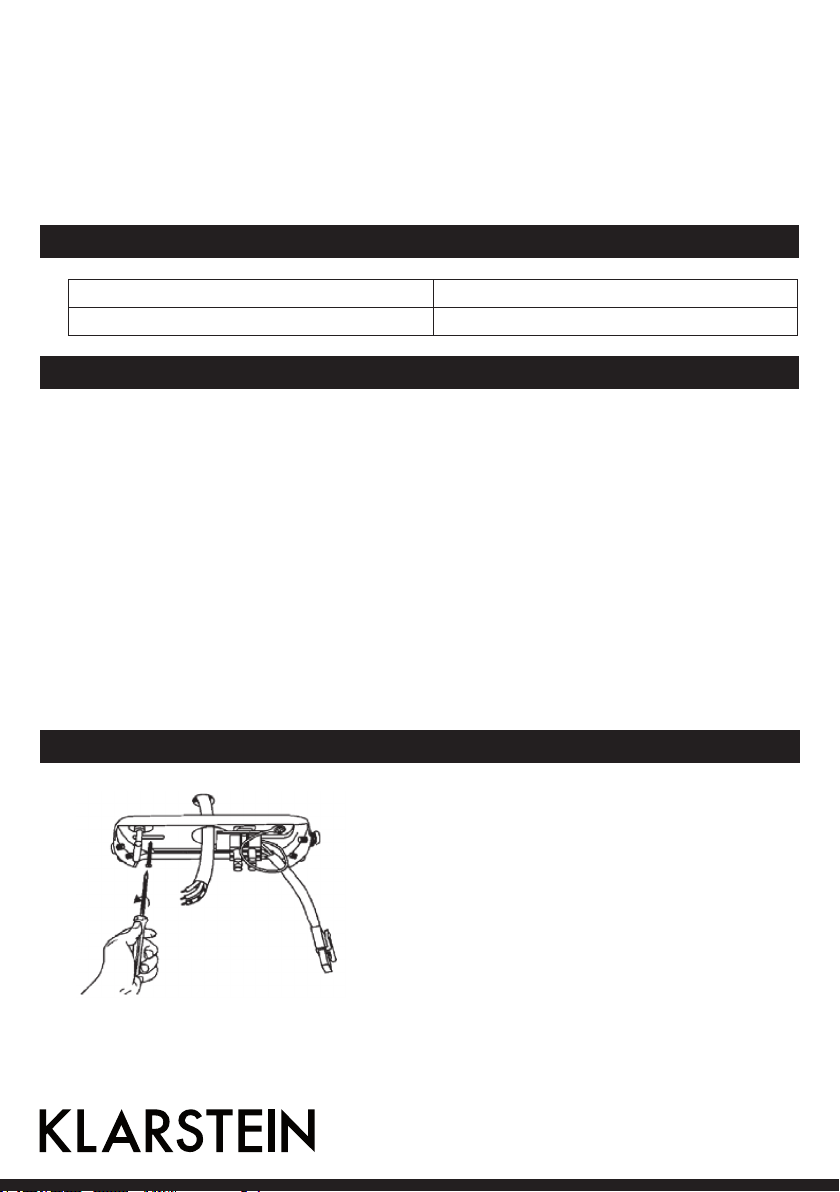

1. Locate and mark the canter of the joist. Pass

the supply wires throught the hole in the bra-

cket. Secure the bracket to the ceiling joist by

using the at washers, sping washers and wood

screws.

2. Hang the fan onto the

bracket hook by using

one of the holes at the

top of the upper cano-

py screws.

3. Connect wires from sup-

ply and the wiring termi-

nals as the photo.

Brown wire: “L”

Blue wire: “N”

Green/Yellow wire:

4. Lift fan until the

screws reach the bot-

tom of the slots and

then rotate the canopy

counterclockwise until

the screws drop into

the slot redesses.

5. Insert the other

two set screws and

washers. Tighten all

the screws, make sure

that the canopy is se-

cure and that you have

not trapped any wires.

6. Install the fan blades

onto the motor by

tightning the hexafo-

nal screws and spring

washers.

7. Unscrew the regulator

cover, Connect wires

through the inlet hole

according to the dia-

grams. Mount the re-

gulator on wall on a

wooden base block.

Use and Operation

• Turn electricity on before the fan start to work.

• The fan starts to operate when pulling the Three-speed Switch connected by an extension

chain on the motor housing.

The fan can be in di erent speeds as pulling the Three-speed Switch:

• The  rst pulling = HIGH SPEED

• The second pulling = MEDIUM SPEED

• The third pulling = LOW SPEED

• The fourth pulling = OFF

Disposal Considerations
