Klarstein 10032348 User manual

10032348
Standventilator
Stand Fan

3
DE
Technische Daten 4
Sicherheitshinweise 5
Gerätebeschreibung 6
Bedienelemente 7
Aufstellung 8
Bedienung 10
Wartung und Reinigung 12
Hinweise zur Entsorgung 13
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise
sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für
Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch
entstehen, übernehmen wir keine Haftung.
INHALT

4
DE
TECHNISCHE DATEN
Artikelnummer 10032348
Stromversorung 220-240 V~ 50/60 Hz
Leistung 65 W
Stromverbrauch im Standby ≤ 0,5 W
Lärmemission ≤60 dB
Höhe 1,40 m
Eigenschaften
• Timer 1, 2, 3, 4, 8 Stunden
• Leichte Steuerung per Fernbedienung
• Stufen: Hoch/Mittel/Niedrig
• Windmodi: Normal, Natur, Schlaf
• Tasten mit LED-Anzeige
• Horizontalter Schwenkwinkel: 360°
(einstellbare Winkel 60°,90°, 180°,360°)
• Vertikaler Schwenkwinkel, manuell einstellbar)
(-10°,0°,10°, 20°, 30°, 40°, 50°, 60°, 70°, 80°, 90°.)
• Signalton beim Ein- und Ausschalten

5
DE
SICHERHEITSHINWEISE
Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten
körperlichen, sensorischen und geistigen Fähigkeiten und Kenntnissen
verwendet werden, wenn sie in die sichere Verwendung des Gerätes
eingewiesen wurden und die damit verbundenen Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung darf von
Kindern nicht ohne Aufsicht durchgeführt werden.
Lesen Sie die Sicherheitshinweise sorgfältig durch, da sie wichtige Punkte
bezüglich der Sicherheit während der Benutzung betreffen.
• Die Stromversorgung muss den Mindestanforderungen von 10 A / 220 V~
entsprechen.
• Wenn das Gerät defekt ist, muss es vom qualizierten Kundendienst repariert
werden.
• Fassen Sie das Netzkabel nicht mit nassen Händen an. Es besteht die Gefahr eines
Stromschlags!
• Führen Sie keine Stangen oder andere Gegenstände in die Gehäuseschlitze. Es
kann sonst zu einem Kurzschluss oder einer Beschädigung des Geräts kommen.
• Sprühen Sie keine Pestizide oder entammbare Sprays in der Umgebung des
Geräts. Es wird dadurch beschädigt.
• Setzen Sie Kinder nicht für längere Zeit dem Luftzug aus.
• Wenn Sie das Netzkabel ziehen, fassen Sie nicht am Netzkabel an, sondern am
Netzstecker. Es kann sonst zu einer Beschädigung des Netzkabels kommen.
• Achten Sie darauf, dass das Netzkabel nicht an Fremdkörpern hängt un der
Netzstecker vollständig eingesteckt ist.
• Handlung im einem Ausnahmefall: Wenn das Gerät im Betrieb anfängt
unangenehm zu riechen, ein merkwürdiges Geräusch von sich gibt, beenden Sie
die Verwendung umgehend.
• Wenn die stromführenden Leitungen freigelegt oder beschädigt sind, verwenden
Sie das Gerät nicht länger. Es führt sonst zu einem Kurzschluss und kann einen
Stromschlag oder Brand verursachen.
• Wenn das Netzkabel beschädigt ist, muss es von Fachpersonal repariert werden,
um Gefahren zu vermeiden.
• Knicken Sie das Netzkabel nicht. Stellen Sie keine Gegenstände darauf.
• Halten Sie das Gehäuse nicht unter laufendes Wasser. Es kann sonst zu einem
Kurzschluss und einer Gerätebeschädigung kommen.
• Verwenden Sie das Gerät nicht in der Nähe einer Badewanne, eines
Rasensprengers oder eines Pools.
• Stellen Sie das Gerät nicht direkt unter eine Wandsteckdose.
• Halten Sie das Gerät von Wänden, Gardinen und anderen brennbaren Stoffen fern
und vermeiden so einen Brand.
• Wenn Sie das Haus für längere Zeit verlassen oder Sie das Gerät nicht verwenden,
ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie das Gerät nicht in der Nähe von Personen, Kindern oder Tieren, die
sich nicht fortbewegen können.

6
DE
GERÄTEBESCHREIBUNG
1 Blende
2 vorderes Schutzgitter
3 Rotorschraube
4 Ventilatorblätter
5 Schutzgitterring
6 Schraube
7 Halteklammer für Schutzgitterring
8 Mutter für Schutzgitter
9 hinteres Schutzgitter
10 Gehäuse
11 Netzkabel
12 Stellschraube
13 Standrohr
14 Fuß
15 Schraube

8
DE

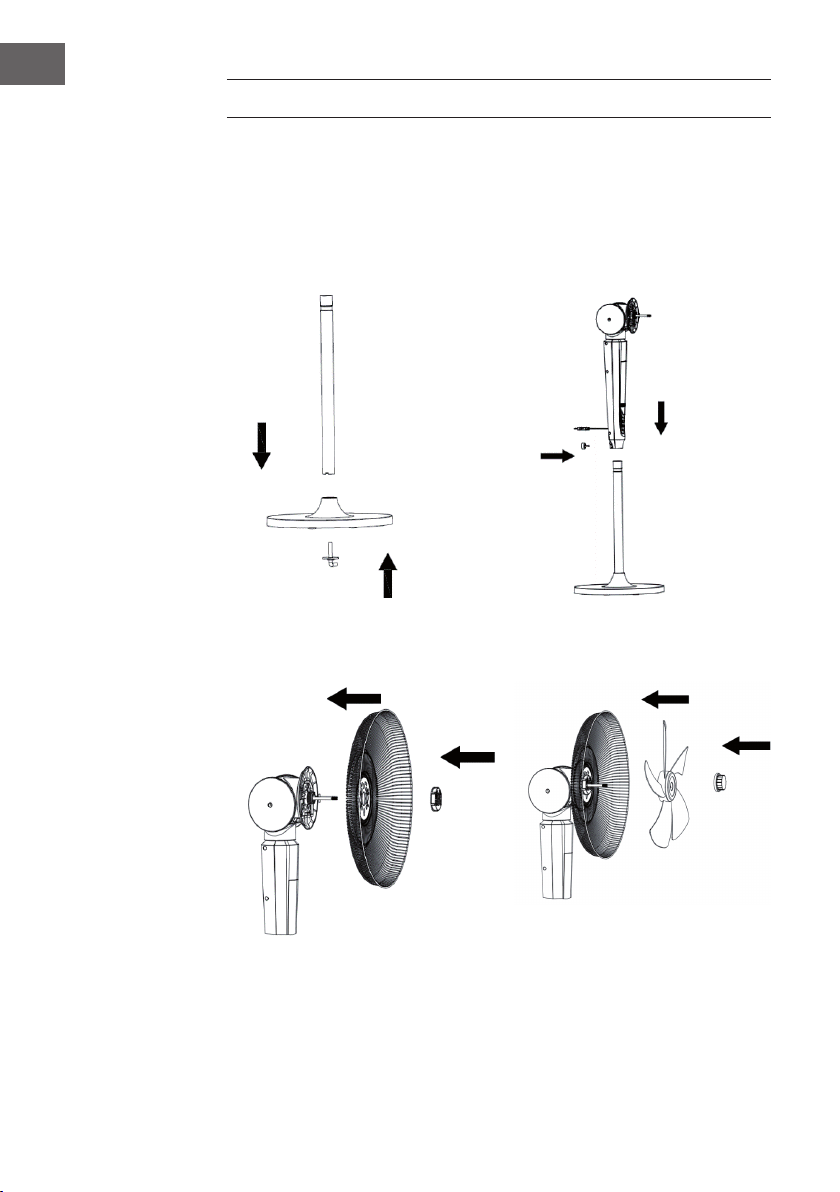

AUFSTELLUNG
Öffnen Sie den Karton. Nehmen Sie das Gerät heraus. Achten Sie darauf, dass alle
Teile enthalten sind. Montieren Sie den Ventilator nach den Schritten weiter unten.
1
3
2
4

9
DE
5
6

10
DE
BEDIENUNG
Alle Funktionen können mit der Berührung der Tasten auf dem Bedienfeld ausgeführt
werden.
Wenn Sie den Ventilator zum ersten Mal an die Stromversorgung anschließen,
meldet sich das Gerät mit einem zweifachen Piepton. Dann geht der Ventilator in den
Bereitschaftsmodus (Standby), in dem nur die Ein/Aus-Taste funktioniert.
Ein- und Ausschalten
1. Im Standby reagiert nur der Ein/Aus-Schalter. Nach einem Druck auf die Taste,
beginnt das Gerät mit dem Betrieb auf mittlerer Stufe und fährt nach 3 Sekunden
auf die niedrige Stufe herunter. Die entsprechende LED leuchtet.
2. Drücken Sie den Ein/Aus-Schalter erneut und der Ventilator geht wieder in den
Bereitschaftsmodus.
3. Nach dem Einschalten bendet sich der Venitlator in demselben Modus wie beim
letzen Betrieb.
Stufe
Die SPEED-Taste drücken, um die Stufe uf L - M- H - L einzustellen. Die LEDs ändern sich
entsprechend.
Schwenkwinkel
1. Manuelle einstellbare Schwenkbewegung:
-8°, 0°, 20°, 30°, 40°, 50°, 60°, 70°, 80°, 90°
2. Die horizontale Schwenkrichtung kann per Hand in einem Winkel von 0-360°
eingestellt werden.
3. Zum Einschalten der automatische Schwenkbewegung drücken Sie die Taste
SWING, um die Schwenkbewegung auf 60°, 90°, 180 °, 360 ° und 0 (Stop) zu
stellen. Die LEDs leuchten entsprechend.
Modus
Der Ventilator bendet sich nach dem Einschalten im normalen Betrieb.
Durch Drücken der Taste MODE gehen Sie nacheinander die Modi
normal > natur > Schlaf > normal durch.
In der Anzeige zeigt Folgendes an:
1. Normaler Wind
Hohe Stufe high ----
Mittlere Stufe medium ----
Niedrige Stufe ----
2. Naturwind
Der Naturwind beeinhaltet drei Modi: hoch, mittel, niedrig. Das Programm verläuft
wellenförmig wie im folgenden Diagramm.

11
DE
KRFK
PLWWHO
QLHGULJ
㼍㼡㼟㻌㻌
VWDUN
㼙㼕㼠㼠㼑㼘
㼟㼏㼔㼣㼍㼏㼔
6S 6S 6S 3S 12S 12S 3S 6S 15S3S
T=90S
6S 6S 6S 6S 6S 6S 3S 12S
6S 6S 12S 6S6S 6S6S 6S 6S
6S 12
S6
S3S 6S
3S 6S 3S
T=90S
T=90S
KRFK
PLWWHO
QLHGULJ
㼍㼡㼟
KRFK
PLWWHO
QLHGULJ
㼍㼡㼟㻌㻌㻌
6S
6S 6S 6S
6S 6S 6S
Schlafmodus
Hoch: 30 Min. Naturwind (hoch) - 30 Min. Naturwind (mittel) - Naturwind (niedrig)
Mittel: 30 Min. Nturwind (mittel)- Naturwind (niedrig)
Die aktuelle Stufe wird im Display nicht angezeigt.
Timer
Nach dem Einschalten ist keine Zeit voreingestellt und es gibt keine Timer-Anzeige. Die
Taste TIMER drücken, um die Laufzeit für den Ventilator einzustellen. Die Zeiteinstellung
rotiert in der Anzeige auf folgende Weise: "1H", "2H", "8H", "no time setting" (keine
Zeiteinstellung) und wieder "1H". Nach der Zeiteinstellung, zählt das System die Zeit
rückwärts und schaltet sich dann ab.
Funktionsspeicher
Im Bereitschaftsmodus bleiben die Stufe und die Einstellung der Schwenkbewegung
erhalten. Der Timer und der Schlafmodus bleiben nicht erhalten.
Wenn für mindestens eine Minute keine Taste gedrückt wird, wird die Display-
Beleuchtung gedimmt. Erneutes Drücken einer beliebigen Taste, lässt sie wieder voll
aueuchten.

12
DE
WARTUNG UND REINIGUNG
Austausch der Battterie der Fernbedienung
1. Öffen Sie das Batteriefach auf der Rückseit der Fernbedienung. Setzen Sie eine
Knopfzelle (Typ CR2032) ein.
2. Die Fernbedienung am Empfänger ausrichten. Die Fernbedienung funktioniert nicht,
wenn Sie blockiert wird.
3. Tauschen Sie die Batterie aus, wenn das Gerät ausgeschaltet ist. Beachten Sie die
Polung.
Reinigung der Schutzgitter
Wenn sich zu viel Staub oder Schmutz auf dem hinteren Schutzgitter gesammelt hat,
beeinträchtigt das die Ventilations-Leistung. Daher sollte der Ventilator alle 1-2 Monate
gereinigt werden.
• Ziehen Sie vor der Reinigung den Netzstecker.
• Wischen Sie alle Teile mit einem weichen Tuch.
• Verwenden Sie kein Benzin oder Verdünner.
Reingigung des Gehäuses
• Ziehen Sie vor der Reinigung den Netzstecker.
• Lassen Sie kein Wasser oder Dampf an das Gerät.
• Verwenden Sie keine ätzenden Reiniger oder Lösungsmittel.
Lagerung des Geräts
• Ziehen Sie den Netzstecker und packen Sie das Gerät in einen Karton, um es vor
Staub zu schützen.
• An einem trockenen und belüfteten Ort lagern.
Wartung
Wenn der Ventilator sich nicht dreht oder das Gerät unnormal riecht, schalten Sie es
sofort aus und setzen sich mit dem Kundendienst in Verbindung.

13
DE
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin,
Deutschland
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2011/65/EU (RoHS)
2014/30/EU (EMV)
2014/35/EU (LVD)
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen
Regelungen zur getrennten Sammlung elektrischer und elektronischer
Gerätschaften. Richten Sie sich nach den örtlichen Regelungen
und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die
regelkonforme Entsorgung der Altgeräte werden Umwelt und
die Gesundheit Ihrer Mitmenschen vor möglichen negativen
Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie
2006/66/EG unterliegen und nicht mit dem normalen Hausmüll
entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen
Bestimmungen zur gesonderten Entsorgung von Batterien. Durch
regelkonforme Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen

14
EN

15
EN
Technical Data 16
Safety Instructions 17
Parts 18
Controls 19
Installation 20
Operation 22
Maintenance 24
Disposal Considerations 25
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and
take care of the following hints on installation and use to avoid technical damages.
Any failure caused by ignoring the items and cautions mentioned in the operation and
installation instructions are not covered by our warranty and any liability.
CONTENTS

16
EN
TECHNICAL DATA
Item number 10032348
Power supply 220-240 V~ 50/60 Hz
Power 65 W
Standby power consumption ≤ 0.5 W
Noise ≤. 60 dB
Height 1.4 m
Features
• TIMING 1, 2, 4, 8H;
• Easy control with remote control;
• Wind speed: Hi/ Med/ Low;
• Wind modes: Normal, Nature, Sleeping
• Button Control with LED display.
• Horizontally 360°Oscillation , different angles for choice 60°,90°, 180°,360°
• Manually Vertical oscillation -10°, 0°, 10°, 20°, 30°, 40°, 50°, 60°, 70°, 80°,
90°
• Power on/off, buttons sound alerts power on

17
EN
SAFETY INSTRUCTIONS
It should be under supervision when the appliance is used by children aged
from 8 years or above, or the persons with reduced physical, sensory or mental
capabilities or lack of experience and knowledge, and make sure their safety
and are well acknowledged with the potential danger.
The product is not suitable for people with reduced physical, sensory or mental
capabilities or lack of experience and knowledge, unless they are under
prevision
Children shall not play with the appliance. Children should be guarded when
cleaning and maintaining the product.
• Power outlet should meet the requirements of eligibility by checking. Carrying
capacity and the outlet of not less than 10 A / 220 V.
• In the event of appliance failing to operate, all repairs must be undertaken by
service centre. Disassemble, reform will affect product safety.
• Do not touch the power cord with wet hands. Risk of electric shock.
• Do the sticks, metal sticks and other objects into the inlet and outlet.
• Will lead to leakage, short circuit and possible damage to the product.
• Do not spray pesticides and ammable sprays around the product.
• May cause product damage.
• Avoid prolonged product outlet, hair directly to young children.
• Can cause illness or affect the health of children.
• When unplugging the power cord, do not pull on the cord.
• Will cause the power cord is damaged, leakage and other dangers.
• Make sure the power cord is not sticking foreign objects, and the plug is fully
inserted.
• Can cause dangerous leakage.
• Exception Handling. When the product is in use unpleasant smell, abnormal sound,
stop using it immediately and disconnect the power
• If the power lines are exposed or damaged, do not use.
• Will result in a short circuit and cause leakage re.
• If the power cord is damaged, in order to avoid dangerous and must, professionals
in their maintenance department or similarly be replaced by the manufacturer.
• Do not fold or place heavy objects on the power cord.
• Can cause dangerous leakage.
• Do not rinsed with water body. Will lead to leakage, short circuit and possible
damage to the product.
• Do not use the machine around the tub, sprinkler or the pool.
• Never leave the machine placed directly below a power outlet using.
• Keep the unit away from the walls, curtains and other combustible materials when
using to avoid re
• If go out for a long time or do not use the machine must be shut down, unplug the
power cord from the outlet.
• When you have children, animals or the mobility of people present lack of self-
control and unattended, you should avoid using the machine.

18
EN
• Must ensure that the supply voltage and the voltage specied on the nameplate is
consistent.
• Please conrm the voltage when move to a new place.
• DO NOT COVER
• Do not put anything on the unit.
PARTS
1 decoration cover
2 front grill
3 blade nut
4 fan blade
5 grill ring
6 screw
7 grill ring buckle
8 grill nut
9 back grill
10 fan body
11 power code
12 adjustment screw
13 column tube
14 base
15 pipe screw

20
EN
INSTALLATION
Open the package and take out the products , make sure all components are included,
IM, remote control. Install the fan according to below instructions
1
3
2
4
