Klarstein Charleston 10028294 User manual

10028294
Charleston
Deckenventilator
Ceiling Fan
Ventilateur de plafond
Ventilador de techo
Ventilatore a softto

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Installation4
Inbetriebnahme und Bedienung6
Hinweise zur Entsorgung7
TECHNISCHE DATEN
Artikelnummer 10028294
Stromversorgung 220-240 V ~ 50-60 Hz
Leistung 60 W
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
206/2012/EU (ErP)
English 9
Español 15
Français 21
Italiano 27

4
DE
SICHERHEITSHINWEISE
• Befestigen Sie den Lüfter niemals an einer Steckdose, sondern an der Decke selbst.
• Der Mindestabstand zwischen den Ventilatorblättern und dem Boden muss mehr
als 2,3 m betragen. Die Mindesttragfähigkeit des Hakens, an dem der Ventilator
aufgehängt wird, muss 100 kg betragen.
• Achten Sie darauf, dass Sie einen allpoligen Trennschalter mit einem
Kontaktabstand von mindestens 3 mm zwischen den Polen in der Zuleitung zum
Deckenventilator installieren.
• Schalten Sie vor dem Anschließen die Stromversorgung aus.
• Die elektrische Verkabelung muss den örtlichen Vorschriften entsprechen.
• Der Lüfter muss ordnungsgemäß geerdet sein, um die Gefahr von Stromschlägen zu
vermeiden.
• Montieren Sie den Ventilator niemals in einem feuchten oder nassen Raum.
• Seien Sie vorsichtig, wenn Sie sich in der Nähe der rotierenden Blätter aufhalten.
Hinweis: Lassen Sie den Ventilator immer von jemandem installieren, der sich mit der
elektrischen Verkabelung auskennt.

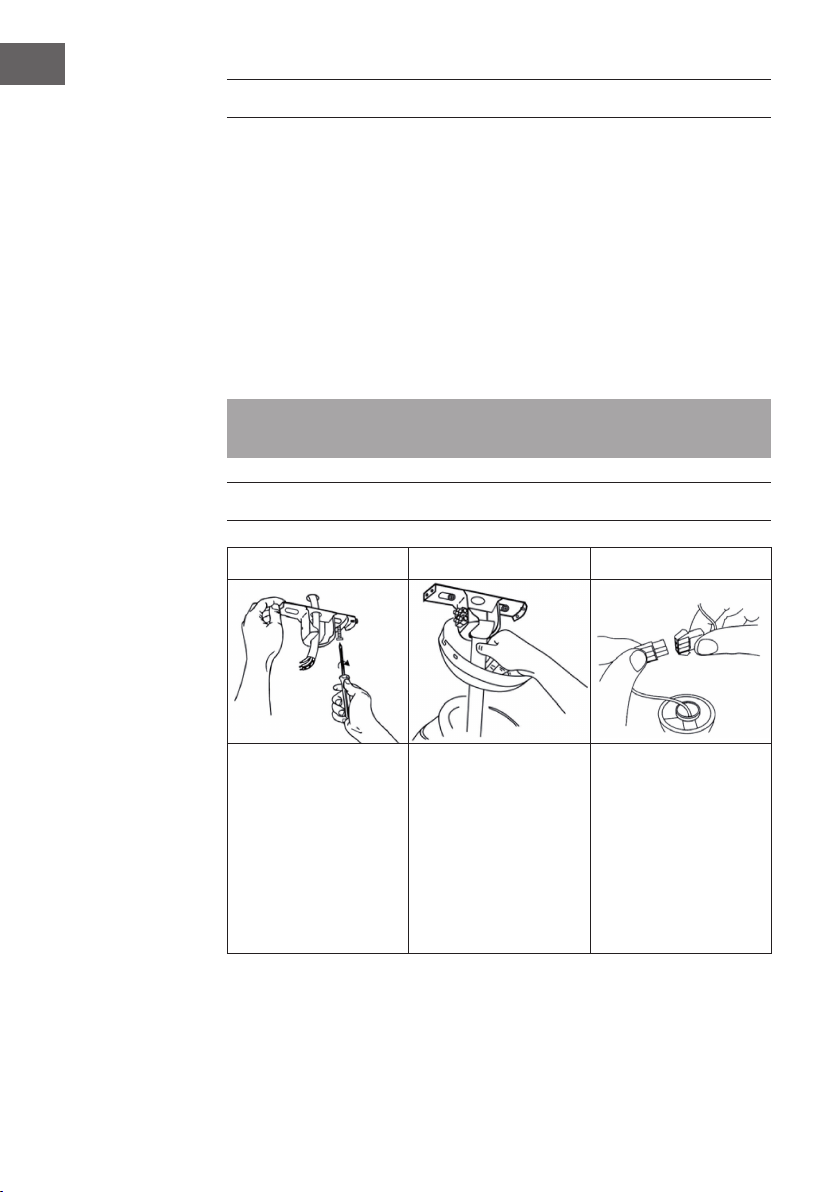

INSTALLATION
123
Befestigen Sie die
Montageplatte mit zwei
Schrauben, Federringen
und Unterlegscheiben
an einem Deckenbalken.
Der Deckenbalken
muss stark genug
sein das Gewicht des
beweglichen Ventilators
zu tragen.
Befestigen Sie die
Ventilator-Bauteile an
der Montageplatte.
Richten Sie das
Kugelgelenk des
Ventilators an der
Aufhänglasche der
Montageplatte aus.
Verbinden Sie die
internen Kabel,
indem sie die zwei
Plastikanschlüsse
zusammenstecken, bis
sie einrasten.

5
DE

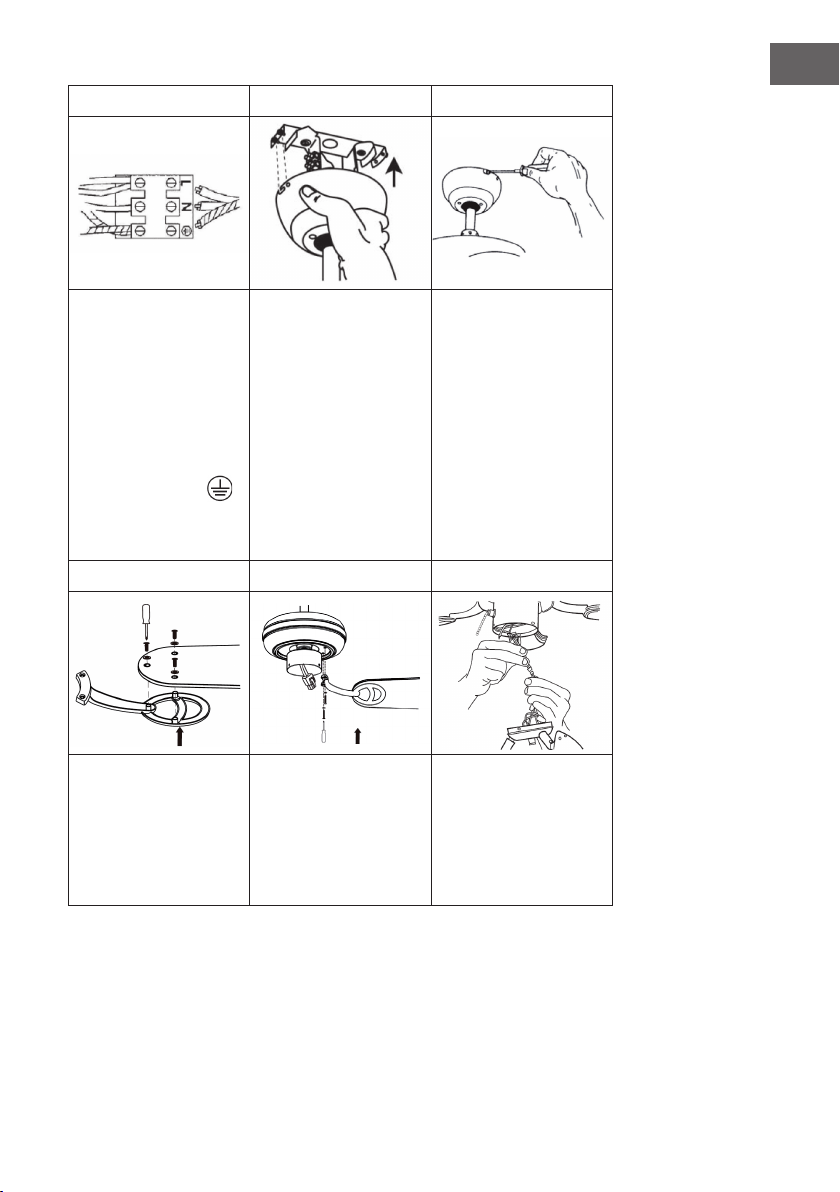

456
Schließen Sie die
Kabel von der
Stromquelle und der
Montagehalterung zu
den Anschlussklemmen
folgendermaßen an:
Braunes Kabel: “L”
Blaues Kabel: “N”
Grün/Gelbes Kabel:
Richten Sie die
Seitenlöcher der
Abdeckung an den
Klammern aus. Heben
Sie die Abdeckung an,
bis die Schrauben zum
Boden der Schlitze
reichen. Drehen Sie
die Abdeckung im
Uhrzeigersinn, bis sich
die Schrauben in der
in der Aussparung
benden.
Ziehen Sie alle
Schrauben fest und
versichern Sie sich, dass
die Abdeckung fest
sitzt. Achten Sie darauf,
dass Sie keine Kabel
abklemmen.
789
Befestigen Sie die
Rotorblätter an den
Haltern, indem Sie
die Schrauben,
Unterlegscheiben,
Federringe und Mutter
festziehen.
Befestigen Sie die
Halter mit den
Rotorblättern, indem
Sie die Schrauben und
Federringe festziehen.
Verbinden Sie die Kabel
der Lampenfassung,
indem sie die zwei
Plastikanschlüsse fest
zusammenstecken.

6
DE
10 11 12
Befestigen Sie die
Lampenfassung mit drei
Schrauben.
Befestigen Sie die
Lampenschirme, indem
Sie sie im Uhrzeigersinn in
die Fassung drehen.
Befestigen Sie die Birnen
(max. 60 W E27, nicht
enthalten). Schalten
Sie den Ventilator ein
und überprüfen Sie
ob Licht und Ventilator
funktionieren.
INBETRIEBNAHME UND BEDIENUNG
• Schalten Sie den Strom ein, bevor Sie den Ventilator starten.
• Der Ventilator startet, sobald Sie den 3-Stufen-Schalter bedienen, der über die
Verlängerungskette mit dem Motor verbunden ist.
• Ziehen Sie an der Verlängerungskette des Lichtschalters, um das Licht ein- und
auszuschalten.
Der Ventilator dreht sich mit 3 verschiedenen Geschwindigkeiten, je nachdem wie oft sie
an der Verlängerungskette ziehen:
• Einmal ziehen = hohe Geschwindigkeit
• Zweimal ziehen = mittlere Geschwindigkeit
• Dreimal ziehen = Niedrige Geschwindigkeit
• Viermal ziehen = Aus

7
DE
Mit dem Schalter am Motorgehäuse lässt sich die Richtung des Luftstroms beeinussen,
den die Rotorblätter erzeugen.
• Kaltes Wetter: Stellen Sie den Schalter auf UP, damit die Blätter die warme Luft
unter der Decke in den Raum darunter verteilen.
• Warmes Wetter: Stellen Sie den Schalter auf DOWN, damit die Blätter einen
kühlenden Luftstrom erzeugen und in den Raum verteilen.
Hinweis: Versichern Sie sich, dass die Rotorblätter zum Stehen gekommen sind,
bevor Sie die Richtung der Rotorblätter ändern. Damit Sie sich und den Motor nicht
beschädigen, sollte der Schalter auf UP oder DOWN stehen, wenn der Ventilator
läuft.
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit ihrer
Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie
2006/66/EG unterliegen und nicht mit dem normalen
Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich
über die örtlichen Bestimmungen zu gesonderten Entsorgung
von Batterien. Durch regelkonforme Entsorgung schützen
Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor
negativen Konsequenzen.

9
EN
Dear Customer,
Congratulations on purchasing this equipment. Please read
this manual carefully and take care of the following hints to
avoid damages. Any failure caused by ignoring the items and
cautions mentioned in the instruction manual is not covered
by our warranty and any liability. Scan the QR code to get
access to the latest user mannual and other information about
the product.
CONTENT
Safety Instructions10
Installation10
Use and Operation 12
Hints on Disposal13
TECHNICAL DATA
Item number 10028294
Power supply 220-240 V ~ 50-60 Hz
Power consumtion 60 W
DECLARATION OF CONFORMITY
Producer:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European
Directives:
2014/30/EU (EMC)
2014/35/EU (LVD)
2011/65/EU (RoHS)
206/2012/EU (ErP)

10
EN
SAFETY INSTRUCTIONS
• Never attach the fan to a power point,but to the ceiling itself.
• The minimum distance between the blades of the fan and the oor must be more
than 2.3 m.The minimum carrying capacity of the hook from which the fan is hung
must be 100 kg.
• Make sure to install all poles disconnection switch having a contact separation of at
least 3 mm between poles in the supply wiring to the ceiling fan.
• The model or type reference of luminaries which may be installed in fans which are
constructed for his purpose.
• Switch off the power before connecting.
• The electrical wiring must be in accordance with the local regulation.
• The fan must be properly earthed to avoid the risk of electric shocks.
• Never mount the fan in a moist or wet room.
• Be careful when working near the rotating blades.
Note: Always have your fan installed by someone who is knowledgeable about
electrical wiring.
INSTALLATION
123
Secure the mounting
plate to a ceiling
joist with two screws,
spring washers and
at washers provided.
Ensure the support for
the mounting plate must
be capable of safely
and securely holding
the moving weight of
the fan.
Hang the fan assembly
onto the mounting
plate. The mounting
plate has a lug on it;
this should be lined up
with the corresponding
groove on the fan
assembly ball joint.
Connect the internal
lead to the fan body
by clipping together
the two plastic male /
female connectors
are rmly clicked
together

11
EN

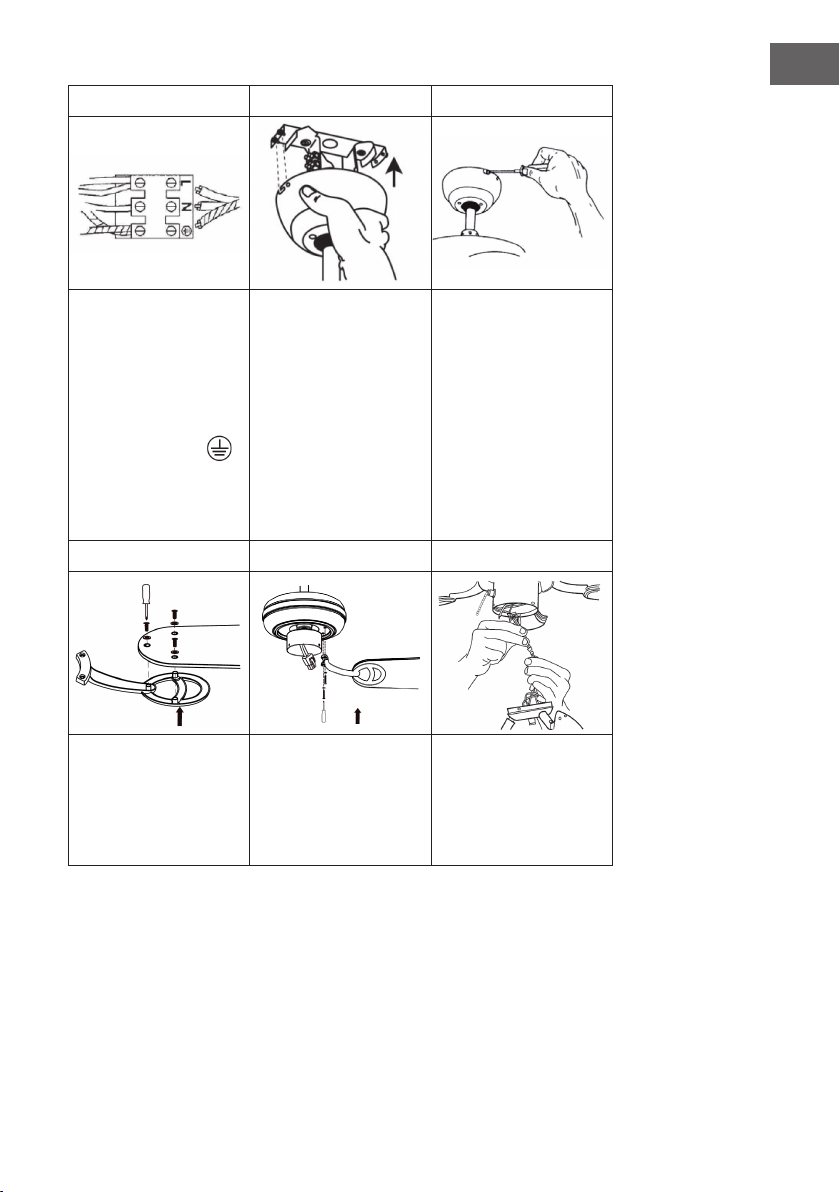

456
Connect wires from
supply and bracket to
the wiring terminals as
follow:
Brown wire: “L”
Blue wire: “N”
Green/Yellow wire:
Attach canopy to the
bracket by aligning
canopy side holes
with the bracket side
holes. Lift fan until
the screws reach the
bottom of the slots and
then rotate the canopy
counterclockwise
until the screws
drop into the slot
recesses.
Insert the other two set
screws and washers.
Tighten all the screws,
make sure that the
canopy is secure and
that you have not
trapped any wires.
Ensure that the slot of the
nylon ball hanger ts
into the guide pin of the
upper canopy.
789
Assemble blade clips
onto the blades by
tightening the screws,
at washer,
spring washers and
nuts together.
Install the fan blade
sets onto the motor by
tightening the screws
and spring washers
Insert the male
connector into the
female connector
securely as shown.

12
EN

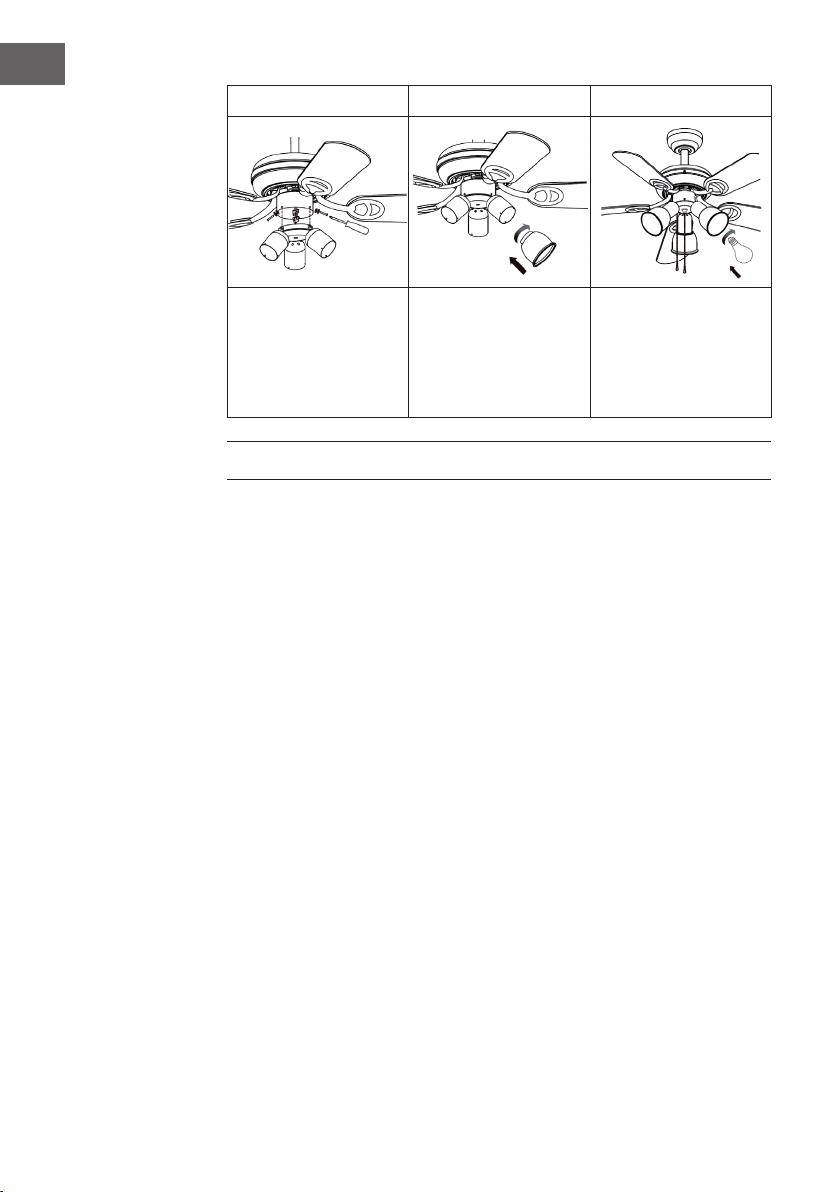

10 11 12
Insert light kit cover onto
the light kit and secure
with three set screws.
Install the shade onto the
switch housing.
Install a light blulb (E27
MAX.60W, not supplied)
to the lampholder.Switch
the power on to check
the operation of the light
kit and fan.
USE AND OPERATION
• Turn electricity on before the fan start to work.
• The fan starts to operate when pulling the Three-speed Switch connected by an
extension chain on the motor housing.
• Pulling the “ON/OFF” Light Switch connected by an extension chain on the motor
housing can con- trol the turning on or off of the light.
The fan can be in different speeds as pulling the Three-speed Switch:
• The rst pulling = HIGH SPEED
• The second pulling = MEDIUM SPEED
• The third pulling = LOW SPEED
• The fourth pulling = OFF

13
EN
The switch on motor housing for controlling the fan blades rotating direction controls the
direction of air movement.
• Cold weather: Push the switch “UP” so that the blades will bring the warm air
trapped near the ceiling fan to move downwards throughout the room.
• Hot weather: Push switch “DOWN”so that the blades will create a breeze and
circulate the air to the room.
Note: Do make sure that the fan stops operating before using the Direction Switch. In
order to prevent any damage to the motor or injury to you, the switch should stay at
the UP or DOWN position when the fan is working.
HINTS ON DISPOSAL
According to the European waste regulation 2012/19/EU this
symbol on the product or on its packaging indicates that this
product may not be treated as household waste. Instead it should
be taken to the appropriate collection point for the recycling of
electrical and electronic equipment. By ensuring this product is
disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of
this product. For more detailled information about recycling of
this product, please contact your local council or your household
waste disposal service.
Your product contains batteries covered by the European
Directive. 2006/66/EC, which cannot be dis-posed of with
normal household waste. Please check local rules on separate
collection of batteries. The correct disposal of batteries helps
prevent potentially negative conse-quences on the environment
and human health.

15
ES
Estimado cliente,
Le felicitamos por la adquisición de este producto. Lea
atentamente el siguiente manual y siga cuidadosamente las
instrucciones de uso con el n de evitar posibles daños. La
empresa no se responsabiliza de los daños ocasionados por
un uso indebido del producto o por haber desatendido las
indicaciones de seguridad. Escanee el siguiente código QR
para tener acceso al manual de instrucciones más actualizado
y a información adicional sobre el producto.
ÍNDICE
Indicaciones de seguridad16
Instalación16
Puesta en marcha y funcionamiento18
Retirada del aparato19
DATOS TÉCNICOS
Número del artículo 10028294
Suministro eléctrico 220-240 V ~ 50-60 Hz
Potencia 60 W
DECLARACIÓN DE CONFORMIDAD
Fabricante:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
Este producto cumple con las siguientes directivas
europeas:
2014/30/UE (EMC)
2014/35/UE (baja tensión)
2011/65/UE (refundición RoHS)
206/212/EU (ErP)

16
ES
INDICACIONES DE SEGURIDAD
• Nunca je el ventilador a una toma de corriente, sino al propio techo.
• La distancia mínima entre las hojas del ventilador y el suelo debe ser de más de
2,3 m. La capacidad de carga mínima del gancho que sostenga el ventilador debe
ser de al menos 100 kg.
• Asegúrese de instalar un disyuntor bipolar con una distancia de contacto de al
menos 3 mm entre los polos en el cableado del ventilador de techo.
• Antes de conectar el suministro eléctrico, apague el ventilador.
• El cableado eléctrico debe cumplir las disposiciones legales.
• El ventilador debe contar con una toma a tierra para evitar el riesgo de descargas
eléctricas.
• Nunca monte el ventilador en una estancia húmeda o mojada.
• Tenga cuidado cuando se sitúe cerca de las hojas en movimiento.
Nota: Deje que el ventilador sea instalado por una persona que conozca el
cableado eléctrico.
INSTALACIÓN
123
Atornille la plataforma
de montaje con dos
tornillos, las arandelas
elásticas y las arandelas
a una viga del techo.
La viga debe ser lo
sucientemente fuerte
como para poder
soportar todo el peso
del ventilador.
Fije el módulo del
ventilador a la
plataforma de montaje.
Oriente la articulación
esférica del ventilador
a la solapa de la
plataforma de montaje.
Conecte los cables
internos insertando las
conexiones de plástico
de ambos extremos
hasta que encajen del
todo.

17
ES
456
Conecte los cables de
la fuente de corriente
y del soporte a la
terminal de las clemas
del siguiente modo:
Cable marrón: “L”
Cable azul: “N”
Cable verde/amarillo:
Oriente los agujeros
laterales de la tapa a
las pinzas de sujeción.
Levante la tapadera
hasta que los tornillos
de abajo encajen en
las ranuras. Gire la
tapa en el sentido de
las agujas del reloj
hasta que los tornillos
se ensamblen en el
oricio.
Apriete bien todos los
tornillos. Asegúrese de
que la tapa queda bien
sujeta. Tenga cuidaddo
de que ningún cable
quede apresado.
789
Atornille las palas de
rotación a los soportes.
Utilice para ello los
tornillos, las arandelas,
las arandelas
elásticas y las tuercas
correspondientes.
Atornille los soportes
de las palas de
rotación al cuerpo del
ventilador. Utilice para
ello los tornillos y las
arandelas elásticas.
Conecte el cable
del portalámparas
al ventilador. Para
ello, inserte las dos
conexiones de plástico
hasta que queden
completamente
encajadas.

18
ES
10 11 12
Fije el portalámparas al
ventilador con los tres
tornillos.
Ajuste las pantallas de la
lámpara girándolas en los
soportes en el sentido de
las agujas del reloj.
Enrosque ahora las
bombillas (60W máx.
E27, no incluidas en
el lote). Ya puede
encender el ventilador
y comprobar si tanto
el aparato como la luz
funcionan correctamente.
PUESTA EN MARCHA Y FUNCIONAMIENTO
• Vuelva a conectar la corriente antes de poner en marcha el ventilador.
• El ventilador comenzará a funcionar en cuanto haya accionado el interruptor
de 3 posiciones conectado al motor mediante el cordón de extensión.
• Tire del cordón del interruptor de la luz para encender o apagar la luz del
ventilador.
El ventilador gira sobre sí mismo alcanzando 3 velocidades distintas en función de
cuantas veces se tire del cordón:
• Tirar una vez = velocidad alta
• Tirar dos veces = velocidad media
• Tirar tres veces = velocidad baja
• Tirar cuatro veces = apagar

19
ES
Con el interruptor situado en el cuerpo del ventilador es posible determinar la dirección
de la corri- ente de aire generada por las palas de rotación.
• Baja temperatura exterior: coloque el interruptor en la posición UP para que las
palas distribuyan el aire caliente por toda la habitación.
• Alta temperatura exterior: coloque el interruptor en la posición DOWN para que
las palas repartan por la habitación la corriente de aire frío generada por el
ventilador.
Atención: Antes de cambiar la dirección de las palas de rotación, compruebe que
éstas se han dete- nido completamente. Para evitar posibles daños en el motor y
lesiones en su persona, el interruptor debe estar en la posición UP o DOWN siempre
que el ventilador esté en funcionamiento.
RETIRADA DEL APARATO
Si el aparato lleva adherida la ilustración de la izquierda (el
contenedor de basura tachado) entonces rige la normativa
europea, directiva 2012/19/UE. Estos productos no pueden
depositarse en los contenedores destinados a la basura
común. Infórmese sobre las leyes territoriales que regulan
la recogida separada de aparatos eléctricos y electrónicos.
Guíese por las regulaciones locales y no deseche el aparato
como un residuo doméstico. Una retirada de aparatos
conforme a las leyes contribuye a proteger el medio
ambiente y a las personas a su alrededor frente a posibles
consecuencias perjudiciales para la salud. El reciclaje ayuda
a reducir el consumo de materias primas.
El producto contiene pilas sujetas a la Directiva Europea
2006/66/CE, según la cual estas no pueden depositarse en
los contenedores destinados a la basura común. Compruebe
la normativa de su país con respecto al reciclaje de las pilas
usadas. Una gestión adecuada de estos residuos previene
consecuencias potencialmente negativas para el medio
ambiente y la salud de las personas.
