Klarstein Hot Spot Crystal Spotless Smart User manual

10035064 10035065
Hot Spot Crystal
Spotless Smart
Infrarotheizung
Infrared Heater
Calefactor infrarrojo
Chauffage infrarouge
Riscaldatore a infrarossi
Hinweis: Dieses Produkt ist nur für gut isolierte Räume
oder für den gelegentlichen Gebrauch geeignet.
Note: This product is only suitable for well insulated
spaces or occasional use.
Advertencia: Este producto está indicado únicamente
en lugares abrigados o para una utilización punctual.
Remarque : Ce produit ne peut être utilisé que dans des
locaux bien isolés ou de manière occasionnelle.
Nota: Questo prodotto è adatto solo per spazi ben
isolati o uso occasionale.

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Produkdatenblatt5
Installation6
Anzeigen und Funktionstasten8
Inbetriebnahme und Bedienung9
Gerätesteuerung per Smartphone11
Reinigung und Pege12
Hinweise zur Entsorgung13
Hersteller13
TECHNISCHE DATEN
Artikelnummer 10035064, 10035065
Spannung 220 – 240 V
Frequenz 50/ 60 Hz
Leistung 750 W
English 15
Español 27
Français 39
Italiano 51

4
DE
SICHERHEITSHINWEISE
• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette und schließen
Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.
• Falls das Netzkabel beschädigt ist, lassen Sie es von einer ausgebildeten Fachkraft ersetzen.
• Stellen Sie den Kamin nicht direkt unter der Steckdose auf.
• Halten Sie einen Meter Abstand zu brennbaren Materialien wie Möbeln,
Vorhängen oder Ähnlichem.
• Lassen Sie das Gerät während der Benutzung nicht unbeaufsichtigt.
• Lassen Sie das Gerät nicht unbeaufsichtigt, während es an die Steckdose
angeschlossen ist.
• Benutzen Sie das Gerät außerhalb der Reichweite von Kindern. Kinder dürfen das
Gerät nur unter Aufsicht bedienen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Benutzen Sie das Gerät nicht wenn es Fehlfunktionen aufweist oder in irgendeiner
Form beschädigt wurde.
• Reparaturen dürfen nur von ausgebildeten Fachkräften durchgeführt werden.
• Falsch oder eigenständig ausgeführte Reparaturen stellen ein Verletzungsrisiko dar.
• Verlegen Sie das Netzkabel nicht unter Teppichen oder Läufern.
• Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten oder heiße
Ober ächen verläuft.
• Decken Sie den Kamin nicht ab, um Überhitzen zu vermieden.
• Benutzen Sie das Gerät nicht mit einem externen Timer, einer ferngesteuerten Steckdose
oder einem anderen Gerät, das den Kamin automatisch ein- und ausschaltet.
• Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.
• Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Duschen oder
Swimmingpools.
• Benutzen Sie das Gerät nicht im Freien.
• Benutzen Sie das Gerät nicht mit nassen Händen.
• Benutzen Sie das Gerät nicht auf oder in der Nähe heißer Ober ächen.
• Benutzen Sie das Gerät nicht mit beschädigtem Netzkabel.
• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose und lassen Sie das
Gerät vollständig abkühlen.
• Benutzen Sie zur Reinigung keine Scheuermittel.
• Verwenden Sie nur Zubehör, das vom Hersteller ausdrücklich dafür zugelassen ist.
• Kinder, physisch und körperlich eingeschränkte Menschen sollten das Gerät nur
benutzen, wenn sie vorher von einer Aufsichtsperson ausführlich mit den Funktionen
und den Sicherheitsvorkehrungen vertraut gemacht wurden.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.
VORSICHT
Verbrennungsgefahr! Einige Geräteteile können sehr heiß werden.
Achten Sie darauf, dass Sie oder Ihre Kinder sich nicht daran
verbrennen.

5
DE
PRODUKDATENBLATT
Modellkennung(en) 10035064
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:
Art der Regelung der Wärmezufuhr
Nennwärmeleistung Pnom 0,8 kW Manuelle Regelung der Wärmezufuhr mit
integriertem Thermostat
k.A.
Mindestwärmeleistung
(Richtwert)
Pmin k.A. kW Manuelle Regelung der Wärmezufuhr
mit Rückmeldung der Raum- und/oder
Außentemperatur
k.A.
Maximale kontinuierliche
Wärmeleistung
Pmax,c 0,8 kW Elektronische Regelung der Wärmezufuhr
mit Rückmeldung der Raum- und/oder
Außentemperatur
k.A.
Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung k.A.
Bei Nennwärmeleistung
(Ventilator-Motor)
elmax k.A. kW Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung
(Ventilator-Motor)
elmin k.A. kW Einstuge Wärmeleistung, keine
Raumtemperaturkontrolle
nein
Im Bereitschaftszustand elSB 0,90 kW Zwei oder mehr manuell einstellbare Stufen,
keine Raumtemperaturkontrolle
nein
Raumtemperaturkontrolle mit mechanischem
Thermostat
nein
Mit elektronischer Raumtemperaturkontrolle nein
Mit elektronischer Raumtemperaturkontrolle und
Tageszeitregelung
nein
Mit elektronischer Raumtemperaturkontrolle und
Wochentagsregelung
ja
Sonstige Regelungsoptionen
Raumtemperaturkontrolle mit Präsenzerkennung nein
Raumtemperaturkontrolle mit Erkennung offener
Fenster
nein
Mit Fernbedienungsoption ja
Mit adaptiver Regelung des Heizbeginns nein
Mit Betriebszeitbegrenzung ja
Mit Schwarzkugelsensor nein
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

6
DE

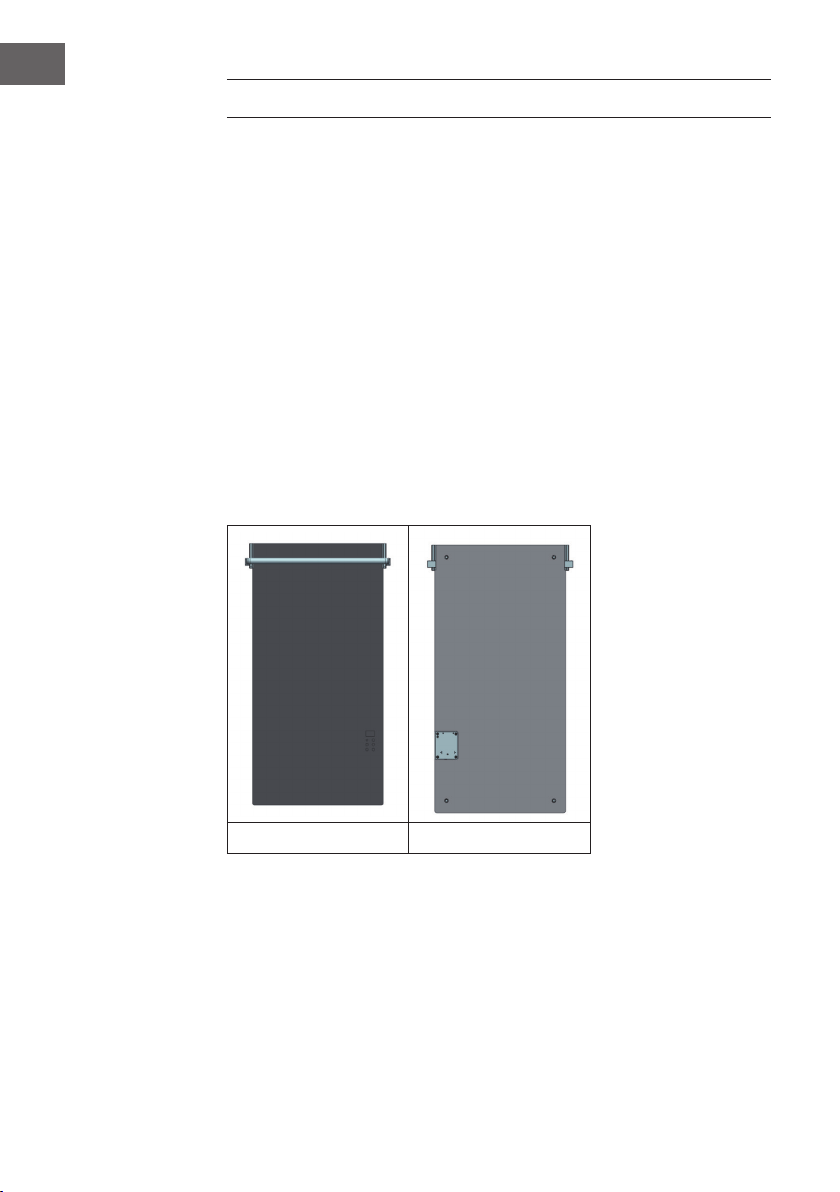

INSTALLATION
Installationsanleitung
Wenn Sie über ein Werkzeug verfügen, können sie das Gerät gemäß der in der
Bedienungsanleitung beschriebenen Vorgehensweise installieren. Es besteht ebenfalls
die Möglichkeit, den Verkäufer, seinen Kundendienst oder eine in ähnlicher Weise
qualizierte Elektroinstallationsrma mit der Installation des Geräts zu beauftragen.
Schritt 1
Verwenden Sie vor der Installation des Geräts, wie in der Abbildung unten gezeigt,
die Installationspositionierungskartonage A1 mit Löchern, um eine Markierung der
Installationsposition an der Wand anzubringen (die Wand muss das Gewicht des
Geräts tragen können). Beim Anbringen der Markierung muss die horizontale Seite
der Pappe parallel zum Boden ausgerichtet sein. Auf der Position mit der Markierung
bohren Sie vier Löcher mit einer Bohrung von 10 mm und einer Tiefe von nicht weniger
als 70 mm. Achten Sie darauf, dass das Loch senkrecht zur Wand verläuft. Stellen Sie
sicher, dass der seitliche Abstand und der vertikale Abstand zwischen zwei Löchern den
Angaben in der Abbildung unten entsprechen:
A A1

7
DE
Der Abstand zwischen den Löchern sollte wie unten dargestellt sein:
WARNUNG
Verletzungsgefahr! Dieses Gerät sollte zur Gefahrenvermeidung für
kleine Kinder so installiert werden, dass sich die unterste beheizte
Schiene 550 mm oberhalb des Bodens be ndet.

8
DE
Fixieren Sie die 4 Halterungen mit der Expansionsschraube an der Wand. Die
xierten Halterungen können bewegt werden, um die Position anzupassen, damit das
Glaspaneel xiert werden kann.
Schritt 2
Entfernen Sie zunächst due Schutzfolie
an der Rückseite des Glases. Fixieren
Sie anschließend das Glaspaneel an
der bereits befestigten Wandhalterung.
Beachten Sie, dass die befestigte
Wandhalterung für die Installation des
Glaspaneels bewegt werden kann.
Ziehen Sie anschließend die Schrauben
an der Seite jeder Halterungsabdeckung
(insgesamt 4) fest.

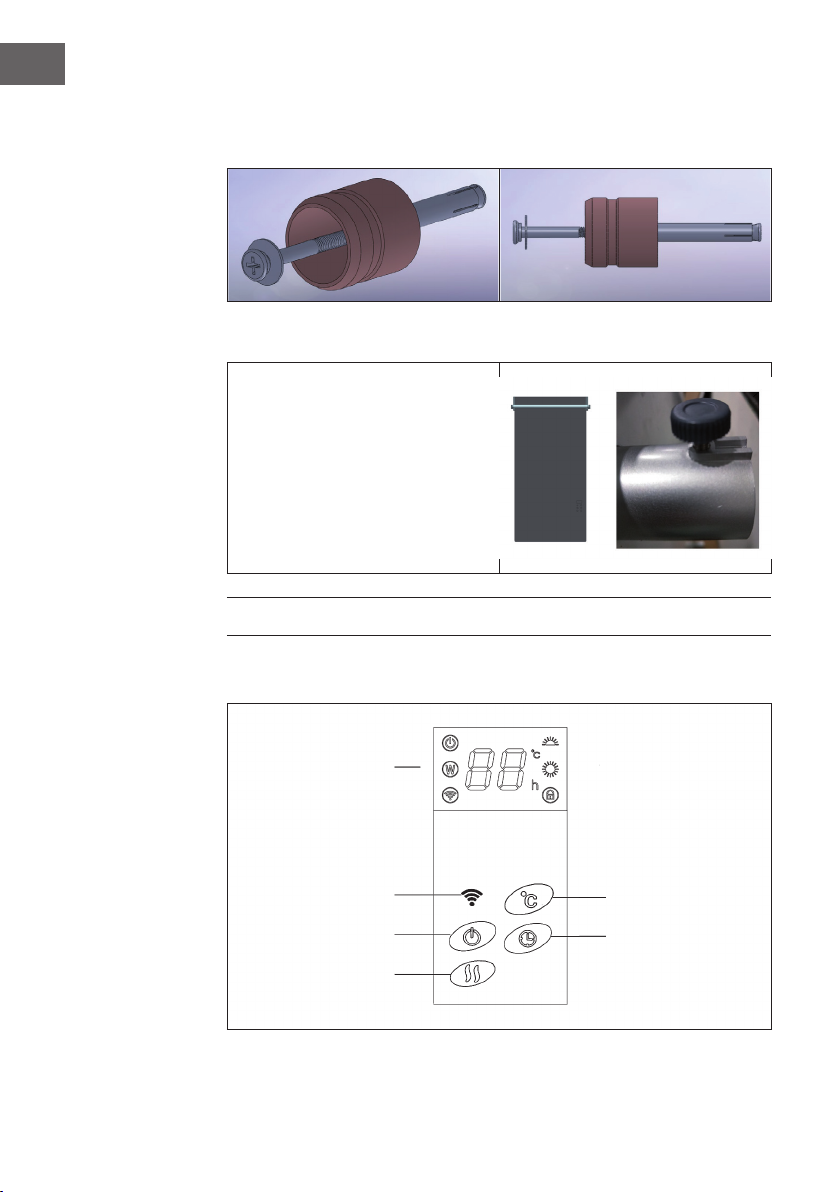

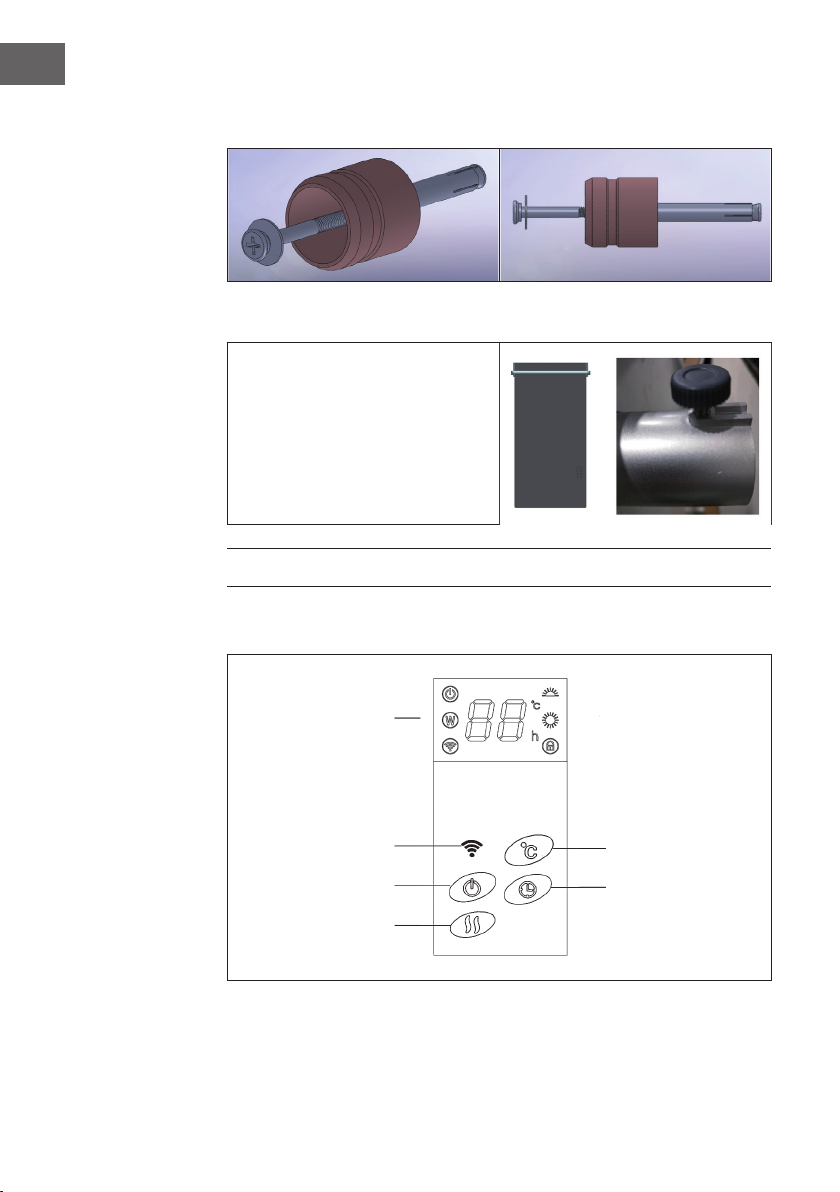

ANZEIGEN UND FUNKTIONSTASTEN
Bedienfeld
Bildschirm
Sensor WLAN-Signal
Ein/Aus
Modus
Temperatur
Timer

9
DE
Fernbedienung
1 Ein/Aus
2 Modustaste
3 Temperaturtaste
4 Timer
5 Kindersicherung
INBETRIEBNAHME UND BEDIENUNG
Stellen Sie vor der Verwendung des Geräts sicher, dass sich das Gerät und dessen
Zubehör in gutem Zustand benden.
Da beim Versand aus dem Werk einige der Elemente zur Verpackung demontiert
werden, werden diese speziellen Elemente bei der Entnahme aus dem
Verpackungskarton getrennt voneinander entnommen. Da das Gerät hauptsächlich aus
Glas besteht, überprüfen Sie bei der Entnahme aus der Verpackung sorgfältig, ob es in
gutem Zustand ist. Wenn Sie feststellen, dass es während des Transportes beschädigt
wurde, informieren Sie sofort den Hersteller oder den Kundendienst.
Verwendung
• Platzieren Sie das Gerät auf einer stabilen Oberäche.
• Stecken Sie den Netzstecker des Geräts in eine 220 -240 V ~ 50 Hz Steckdose
und bringen Sie den Netzschalter, welcher sich an der Seite des Geräts bendet, in
die Position „I“. Ein Piepton ist dann zu hören.
• Schalten Sie das Gerät durch Drückend der Taste ein. Der LE-Bildschirm zeigt
die Raumtemperatur an. Durch Berühren des Bedienfeldes oder der Fernbedienung
können Sie die Leistung, die Temperatur und die Zeit einstellen.
• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose,
wenn dieses über einen längeren Zeitraum nicht in Verwendung ist.
• Decken Sie das Gerät keinesfalls ab. Das Gerät darf nicht in Duschen oder
Swimmingpools gestellt werden.

10
DE
Einschalten
Bringen Sie zunächst den Netzschalter des Geräts, welcher sich an der Seite des Geräts
bendet, in die Position „I“. Drücken Sie zur Funktionseinstellung die Taste . Im
oberen Teil des Bedienfelds wird die Raumtemperatur angezeigt. Das Gerät läuft nun
auf niedriger Leistungsstufe.
Modus
Drücken Sie zur Anpassung der Leistung die Modustaste.
Temperatureinstellung
Drücken Sie die Temperaturtaste, um die gewünschte Temperatur im Bereich von
5 °C – 40 °C einzustellen. Jedes Mal, wenn das Gerät gestartet wird, wird die
Innentemperatur angezeigt. Wenn die Raumtemperatur die von Ihnen eingestellte
Temperatur erreicht, wechselt das Gerät von der hohen auf die niedrige Leistungsstufe.
Wenn die Raumtemperatur um mindestens 2 °C höher ist als die eingestellte Temperatur,
stellt das Gerät den Betrieb ein. Sobald die Temperatur wieder um 2 °C sinkt, nimmt das
Gerät, in Abhängigkeit von der eingestellten Zieltemperatur, den Betrieb wieder auf.
Timer
Der Timer kann so eingestellt werden, dass das Gerät zu einem gewünschten Zeitpunkt
automatisch ein- oder ausgeschaltet wird. Es kann ein Zeitintervall zwischen 1 und 24
Stunden eingestellt werden.
Kindersicherung
Wenn Sie auf der Fernbedienung die Kindersicherungstaste 3 Sekunden lang gedrückt
halten, werden alle Tasten deaktiviert. Sie können die Kindersicherung auf die gleiche
Art und Weise deaktivieren. Sollten Sie die Fernbedienung nicht zur Hand haben,
können Sie auf dem Bedienfeld für 5 Sekunden die Heiztaste gedrückt halten, um den
Bildschirm zu sperren/ entsperren.

11
DE
GERÄTESTEUERUNG PER SMARTPHONE
Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es ganz
bequem über die dazugehörige Klarstein-App bedienen. Die App ermöglicht es Ihnen,
nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet Ihnen zudem
Zugang zu Rezepten und weiterführenden Informationen.
Gehen Sie folgendermaßen vor, um Ihr Smartphone mit Ihrem Klarstein-Gerät zu
verbinden:
1 Laden Sie zuerst die Klarstein-App herunter, indem Sie mit Ihrem Smartphone den
QR-Code scannen (siehe unten) oder laden Sie diese direkt aus dem App Store
oder bei Google Play herunter.
2 Versichern Sie sich, dass Ihr Smartphone mit demselben WLAN-Netzwerk
verbunden ist, mit dem Ihr Klarstein-Gerät verbunden werden soll.
3 Öffnen Sie die Klarstein-App.
4 Melden Sie sich mit Ihrem Konto an. Wenn Sie noch keinen Account haben,
registrieren Sie sich in der Klarstein-App.
5 Folgen Sie den Anweisungen der App.
App-Download
Verwenden Sie die Scan-Funktion Ihres Handys, um den QR-Code zu scannen, und
speichern Sie die App auf Ihrem Smartphone.
Hinweis: Weitere Hinweise zur Bedienung der App und Hilfestellungen zur
Herstellung der Verbindung mit Ihrem Gerät liefert Ihnen die App, sobald Sie sie das
erste Mal öffnen.
iOS Android

12
DE
Fehlerbehebung bei Verbindungsproblemen
Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie
Folgendes:
• Ist das Gerät eingesteckt?
• Ist die WLAN-Funktion des Smartphones aktiviert?
• Ist die WLAN-Funktion des Klarstein-Gerätes aktiviert? (Befolgen Sie die
Anweisungen in der App.)
• Ist das WLAN-Passwort korrekt eingegeben worden?
• Benden sich Router, Klarstein-Gerät und Smartphone während des
Kopplungsversuches in unmittelbarer Nähe? (Idealerweise nicht mehr als 5 m
voneinander entfernt.)
• Falls Sie in den Einstellungen ihres WLAN-Routers das 2,4-GHz-Band deaktiviert
haben, aktivieren Sie dieses in Ihren Routereinstellungen.
Hinweis: Für weitere Hilfestellungen folgen Sie den Anweisungen der App beim
Verbindungsaufbau.
REINIGUNG UND PFLEGE
• Ziehen Sie vor der Reinigung und Wartung des Geräts immer den Netzstecker aus
der Steckdose und lassen Sie das Gerät vollständig abkühlen.
• Reinigen Sie die Luftauslässe regelmäßig.
• Verwenden Sie zur Reinigung niemals aggressive oder scheuernde
Reinigungsmittel.
• Reinigen Sie die Außenhülle mit einem weichen, feuchten Tuch. Lassen Sie keine
Flüssigkeit in das Heizgerät eindringen!
• Verwenden Sie keinen Alkohol, Benzin, Scheuermittel, Möbelpolitur oder grobe
Bürsten zur Reinigung der Heizung. Dies kann zur Beschädigung oder Abnutzung
der Oberäche des Heizgerätes führen.
• Wenn Sie die Heizung längere Zeit nicht benutzen, entnehmen Sie bitte die
Batterien der Fernbedienung (um Korrosion zu vermeiden) und bewahren Sie die
Fernbedienung an einem sicheren Ort auf.

13
DE
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit Ihrer
Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie
2006/66/EG unterliegen und nicht mit dem normalen
Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich
über die örtlichen Bestimmungen zur gesonderten Entsorgung
von Batterien. Durch regelkonforme Entsorgung schützen
Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor
negativen Konsequenzen.
HERSTELLER
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

15
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENT
Safety Instructions16
Product Data Sheet17
Installation18
Displays and Function Keys20
Commissioning and Operation21
Device Control by Smartphone23
Cleaning and Care24
Hints on Disposal25
Producer25
TECHNICAL DATA
Item number 10035064, 10035065
Voltage 220 – 240 V
Frequency 50/ 60 Hz
Performance 750 W

16
EN
SAFETY INSTRUCTIONS
• Do not use the appliance until it is securely  xed as described in this manual.
• Check that the voltage indicates on the data plate corresponds with that of the local
network before connecting the appliance to the mains power supply.
• If the supply cord is damaged, it must be replaced by a quali ed engineer in order
to avoid a hazard.
• The  replace heater must not be positioned directly under the power socket.
• Keep furniture, curtains and other  ammable material at least 1 meter away from
the appliance.
• Do not leave the appliance unattended during use.
• Do not leave the appliance unattended whilst connected to the mains supply.
• Keep out of reach of children and do not allow them to operate this appliance.
• This appliance is intended for household use only and should not be used for
industrial purposes.
• Do not operate this appliance after a malfunction or after being damaged in any way.
• Repairs to electrical appliances should only be performed by a quali ed electrician.
• Improper repairs may place user at serious risk.
• Do not run the mains cable under carpets, rugs, etc.
• Do not allow the mains cable to hang over sharp edges or come in contact with hot surfaces.
• In order to avoid overheating, do not cover the heater.
• Do not use this heater with a programmer, timer, separate remote control system or
any other device that switches the heater on automatically, since a  re risk exists if
the heater is covered or positioned incorrectly.
• Never immerse the product in water or any other liquid for any reasons.
• Do not use this heater in the immediate surroundings of a bath, a shower or a
swimming pool.
• Do not use the appliance outdoors.
• Do not use if you have wet hands.
• Never use the appliance on or near hot surfaces.
• Do not operate with a damaged cord.
• Before cleaning the appliance, make sure it is unplugged from the power and that it is
completely cooled.
• Do not clean the appliance with abrasive chemicals.
• Never use accessories that are not recommended or supplied by the manufacturer.
It could cause danger to the user or damage to the appliance.
• This appliance is not intended for use by persons (including children) with reduced
Physical, sensory or mental capabilities, or lack of experience and knowledge
unless they have been given supervision or instruction concerning use of the
appliance by a person responsible for their safety.
• Children should be supervised to ensure that they do not play with the appliance.
CAUTION
Risk of burns! Some parts of this product can become very hot and
cause burns. Particular attention has to be given where children and
vulnerable people are present.

17
EN
PRODUCT DATA SHEET
Model identier(s): 10035064
Item Symbol Value Unit Item Unit
Heat output Type of heat input, for electric storage local space
heaters only
Nominal heat output Pnom 0,8 kW manual heat charge control, with integrated
thermostat
N/A
Minimum heat output
(indicative)
Pmin N/A kW manual heat charge control with room and/or
outdoor temperature feedback
N/A
Maximum continuous heat
output
Pmax,c 0,8 kW electronic heat charge control with room and/or
outdoor temperature feedback
N/A
Auxiliary electricity consumption fan assisted heat output N/A
At nominal heat output
(fan motor)
elmax N/A kW Type of heat output/room temperature control
At minimum heat output
(fan motor)
elmin N/A kW single stage heat output and no room
temperature control
no
In standby mode elSB 0,90 kW Two or more manual stages, no room
temperature control
no
with mechanic thermostat room temperature
control
no
with electronic room temperature control no
electronic room temperature control plus day
timer
no
electronic room temperature control plus week
timer
yes
Other control options (multiple selections possible)
room temperature control, with presence
detection
no
room temperature control, with open window
detection
no
with distance control option yes
with adaptive start control no
with working time limitation yes
with black bulb sensor no
Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany

18
EN
INSTALLATION
Installation instructions
If you have a tool, you can install the device according to the procedure described in
the operating instructions. It is also possible to ask the seller, his service department or a
similarly qualied electrical installation company to install the equipment.
Step 1
Before installing the unit as shown in the gure below, use the installation positioning
cardboard box A1 with holes to mark the installation position on the wall (the wall must
be able to support the weight of the unit). When applying the mark, the horizontal side
of the cardboard must be parallel to the oor. In the position with the mark, drill four
holes with a 10 mm hole and a depth of no less than 70 mm. Make sure that the hole is
perpendicular to the wall. Make sure that the lateral distance and the vertical distance
between two holes are as shown in the gure below:
A A1

19
EN
The distance between the holes should be as shown below:
WARNING
Danger of injury! To avoid danger for small children, this unit should
be installed so that the lowest heated rail is 550 mm above the  oor.

20
EN
Fix the 4 brackets to the wall with the expansion screw. The xed brackets can be moved
to adjust the position to x the glass panel.
Step 2
First remove the protective lm on the
back of the glass. Then x the glass panel
to the already attached wall bracket.
Note that the attached wall bracket can
be moved for the installation of the glass
panel. Then tighten the screws on the side
of each bracket cover (4 in total).
DISPLAYS AND FUNCTION KEYS
Control panel
Display
Signal Controller WiFi
Power
Mode
Temperature
Timer
