Klarstein WONDERWALL 72 User manual

WONDERWALL 72
Infrarot-Heizung
Infrared Heater
Radiador infrarrojo
Radiateur Infrarouge
Radiatore a infrarossi
Infrarood verwarming
Hinweis: Dieses Produkt ist nur für gut isolierte Räume
oder für den gelegentlichen Gebrauch geeignet.
Note: This product is only suitable for well insulated
spaces or occasional use.
Nota: Este producto está indicado únicamente en
lugares abrigados o para una utilización punctual.
Remarque : Ce produit ne peut être utilisé que dans
des locaux bien isolés ou de manière occasionnelle.
Advertencia: Questo prodotto è adatto solo per spazi
ben isolati o uso occasionale.
Let op! Dit artikel is alleen geschikt voor goed geïsoleer-
de ruimtes en voor incidenteel gebruik.
www.klarstein.com
10032809

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten:
INHALTSVERZEICHNIS
Produktdatenblatt4
Sicherheitshinweise5
Wandmontage6
Geräteübersicht und Bedienfeld8
Displayanzeigen8
Bedienung9
Fehlersuche und Fehlerbehebung11
Reinigung und Pege11
Spezielle Entsorgungshinweise für Verbraucher in Deutschland12
Hinweise zur Entsorgung14
Hersteller & Importeur (UK)14
TECHNISCHE DATEN
Artikelnummer Stromversorgung Leistung Abmessungen
10032809 220-240 V
50/60 Hz
720 W 60 x 120 cm
English 15
Español 25
Français 35
Italiano 45
Nederlands 55

4
DE
PRODUKTDATENBLATT
Modellkennung(en) 10032809
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:
Art der Regelung der Wärmezufuhr
Nennwärmeleistung Pnom 0,72 kW Manuelle Regelung der Wärmezufuhr mit
integriertem Thermostat
nein
Mindestwärmeleistung
(Richtwert)
Pmin 0,72 kW Manuelle Regelung der Wärmezufuhr
mit Rückmeldung der Raum- und/oder
Außentemperatur
nein
Maximale kontinuierliche
Wärmeleistung
Pmax 0,72 kW Elektronische Regelung der Wärmezufuhr
mit Rückmeldung der Raum- und/oder
Außentemperatur
nein
Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung nein
Bei Nennwärmeleistung
(Ventilator-Motor)
elmax k.A. kW Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung
(Ventilator-Motor)
elmin k.A. kW Einstuge Wärmeleistung, keine
Raumtemperaturkontrolle
nein
Im Bereitschaftszustand elSB 0,26 W Zwei oder mehr manuell einstellbare Stufen,
keine Raumtemperaturkontrolle
nein
Raumtemperaturkontrolle mit mechanischem
Thermostat
nein
Mit elektronischer Raumtemperaturkontrolle nein
Mit elektronischer Raumtemperaturkontrolle und
Tageszeitregelung
nein
Mit elektronischer Raumtemperaturkontrolle und
Wochentagsregelung
ja
Sonstige Regelungsoptionen
Raumtemperaturkontrolle mit Präsenzerkennung nein
Raumtemperaturkontrolle mit Erkennung offener
Fenster
ja
Mit Fernbedienungsoption nein
Mit adaptiver Regelung des Heizbeginns nein
Mit Betriebszeitbegrenzung ja
Mit Schwarzkugelsensor nein
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

5
DE
SICHERHEITSHINWEISE
• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette und schließen
Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.
• Falls das Netzkabel beschädigt ist, lassen Sie es von einer ausgebildeten Fachkraft
ersetzen.
• Stellen Sie den Kamin nicht direkt unter der Steckdose auf.
• Halten Sie einen Meter Abstand zu brennbaren Materialien wie Möbeln,
Vorhängen oder Ähnlichem.
• Lassen Sie das Gerät während der Benutzung nicht unbeaufsichtigt.
• Lassen Sie das Gerät nicht unbeaufsichtigt, während es an die Steckdose
angeschlossen ist.
• Benutzen Sie das Gerät außerhalb der Reichweite von Kindern. Kinder dürfen das
Gerät nur unter Aufsicht bedienen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Benutzen Sie das Gerät nicht, wenn es Fehlfunktionen aufweist oder in irgendeiner
Form beschädigt wurde.
• Reparaturen dürfen nur von ausgebildeten Fachkräften durchgeführt werden.
• Falsch oder eigenständig ausgeführte Reparaturen stellen ein Verletzungsrisiko dar.
• Verlegen Sie das Netzkabel nicht unter Teppichen oder Läufern.
• Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten oder heiße
Oberächen verläuft.
• Decken Sie den Kamin nicht ab, um Überhitzen zu vermieden.
• Benutzen Sie das Gerät nicht mit einem externen Timer, einer ferngesteuerten
Steckdose oder einem anderen Gerät, das den Kamin automatisch ein- und
ausschaltet.
• Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.
• Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Duschen oder
Swimmingpools.
• Benutzen Sie das Gerät nicht im Freien.
• Benutzen Sie das Gerät nicht mit nassen Händen.
• Benutzen Sie das Gerät nicht auf oder in der Nähe heißer Oberächen.
• Benutzen Sie das Gerät nicht mit beschädigtem Netzkabel.
• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose und lassen Sie das
Gerät vollständig abkühlen.
• Benutzen Sie zur Reinigung keine Scheuermittel.
• Verwenden Sie nur Zubehör, das vom Hersteller ausdrücklich dafür zugelassen ist.
• Kinder, physisch und körperlich eingeschränkte Menschen sollten das Gerät nur
benutzen, wenn sie vorher von einer Aufsichtsperson ausführlich mit den Funktionen
und den Sicherheitsvorkehrungen vertraut gemacht wurden.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.
VORSICHT
Verbrennungsgefahr! Einige Geräteteile können sehr heiß werden.
Achten Sie darauf, dass Sie oder Ihre Kinder sich nicht daran
verbrennen.

6
DE
WANDMONTAGE
1 2
Nehmen Sie die 4 x Metall-
Wandhalterungen und 4 x
Metallschrauben für Wandhalterungen
aus der Halterung und befestigen Sie
diese Halterungen an der Rückseite des
Geräts.
Markieren Sie die Positionen der
vier zu bohrenden Löcher an der
Wand, und bohren Sie die Löcher
mit dem Bohrer. Achten Sie darauf,
dass der Abstand zwischen den
einzelnen Löchern mit den runden
Löchern der Wandhalterungen
übereinstimmt.
3 4
Setzen Sie die Kunststoffdübel in die
Löcher ein.
Setzen Sie die 4 x Metallschrauben
für die Wandmontage in die
Kunststoffdübel ein.

7
DE
5 6

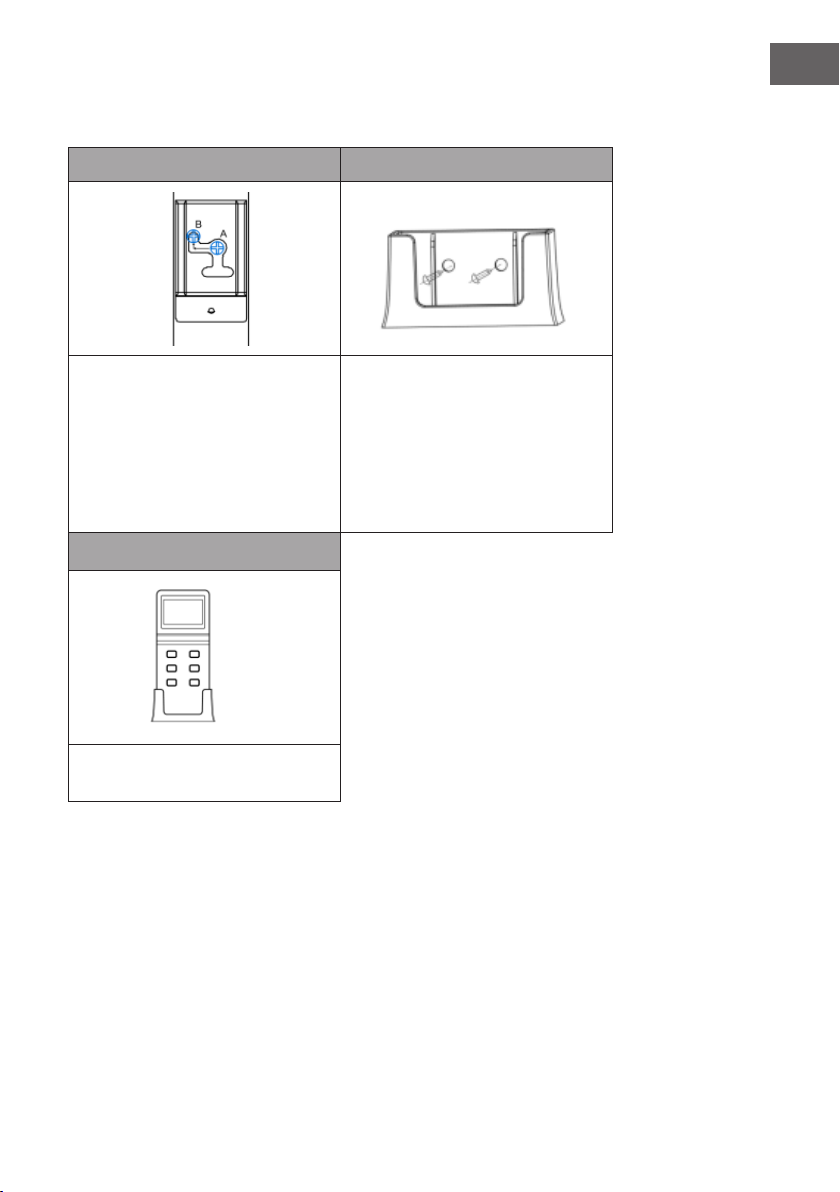

Heben Sie das Heizgerät an, richten
Sie die vier runden Löcher an den
Halterungen auf der Rückseite des
Heizgeräts auf die vier Schrauben
an der Wand aus. Schieben Sie die
Schraube von Position A nach Position
B, indem Sie das Heizgerät leicht
bewegen.

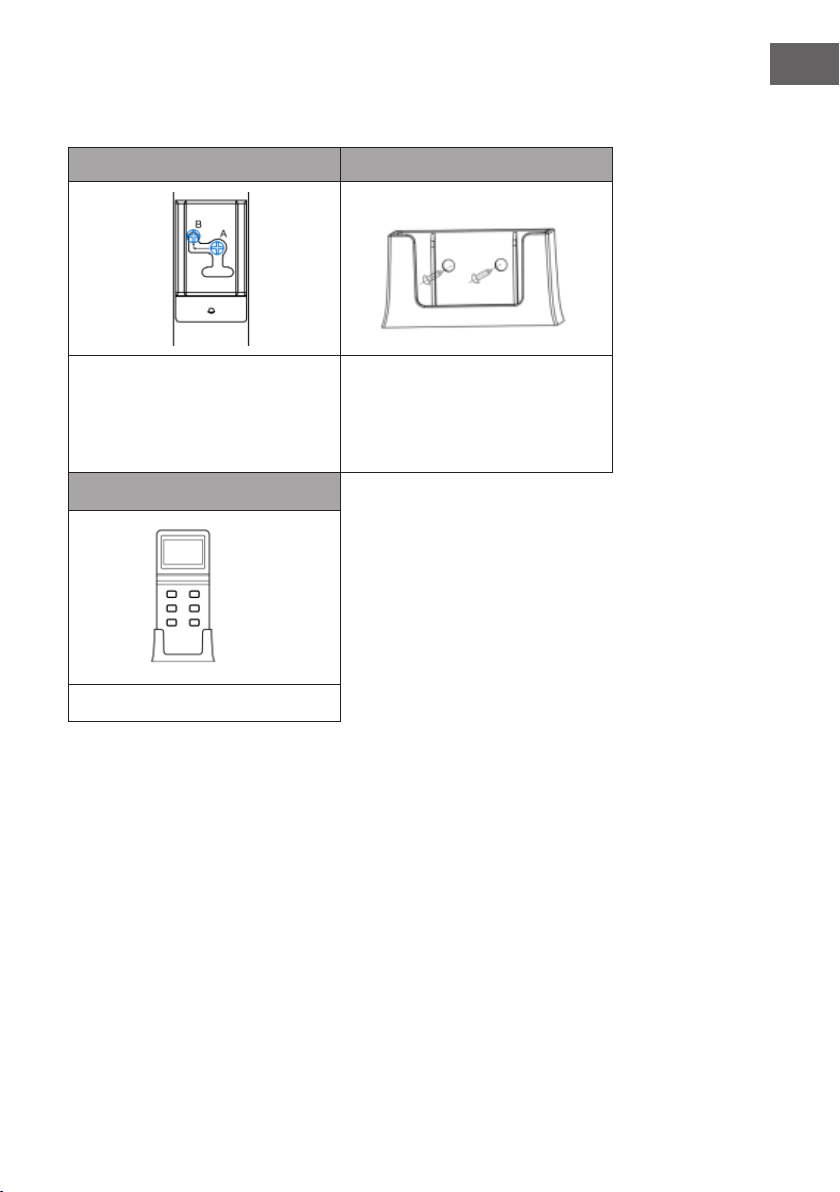

Befestigen Sie die Halterung des
Bedienfelds an der Wand neben dem
Heizgerät.
7
Setzen Sie das Bedienfeld in die
Halterung ein.

8
DE

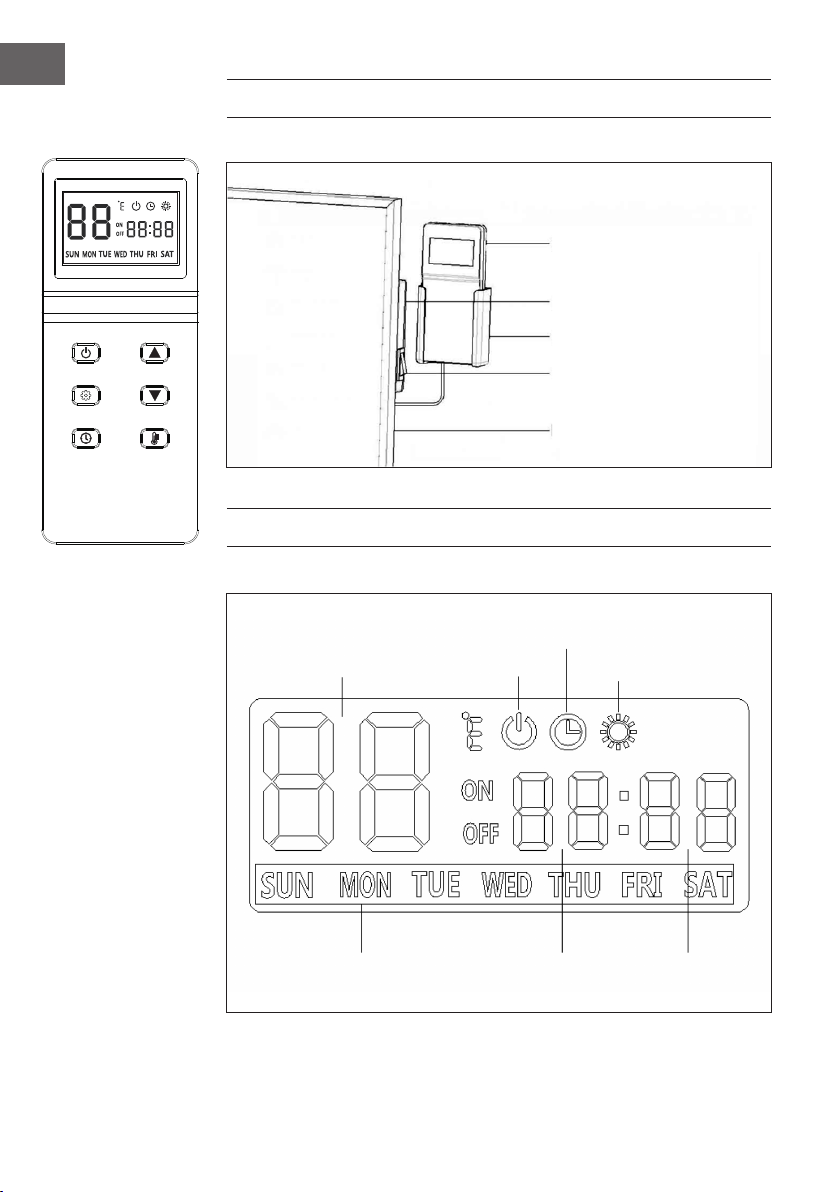

GERÄTEÜBERSICHT UND BEDIENFELD
DISPLAYANZEIGEN
Bedienfeld
Schaltelement
Halterung
Beleuchteter ON/OFF-
Schalter
Heizung
Temperaturanzeige Heizung
Woche Stunde Minuten
Power
Wochentimer

9
DE
BEDIENUNG
Inbetriebnahme
Überprüfen Sie das Heizgerät, um sicherzustellen, dass es nicht beschädigt ist.
Stecken Sie dann den Netzstecker ein und schalten Sie den beleuchteten Hauptschalter
an der Seite des Heizgeräts ein.
Es gibt zwei Möglichkeiten, das Heizgerät zu benutzen:
(1) Normalmodus: Einschalten/Ausschalten
Wenn das Gerät eingeschaltet ist, ertönt der Summer einmal, und es bendet sich im
Standby-Modus. Drücken Sie die Taste auf der Steuerung. Das Symbol leuchtet
im Display auf. Wenn die eingestellte Temperatur höher als die Raumtemperatur von
2°C ist, heizt sich das Gerät automatisch auf. Das Symbol ☼leuchtet im Display auf
und die Heizungsanzeige am Gerät leuchtet ebenfalls.
(2) Wochenzeitschaltuhr-Modus
Starten Sie das Gerät im Wochentimer-Modus: Drücken Sie die Taste , wenn das
Symbol im Display erlischt, drücken Sie die Taste , dann blinken die Symbole für
den Timer und den Kalender ◷.
Einstellen des Wochentimers
Drücken Sie oder , um den Wochentag einzustellen, und drücken Sie dann
die Taste zur Bestätigung. Dann blinkt “P1”, drücken Sie die Taste erneut zur
Bestätigung.
Stellen Sie die Einschaltzeit ein, die Stunden blinken, drücken Sie oder , um die
Stunde einzustellen, und drücken Sie dann die Taste zur Bestätigung. Dann blinken
die Minuten. Drücken Sie oder , um die Minuten einzustellen, und drücken Sie
dann zur Bestätigung die Taste .
Stellen Sie die Ausschaltzeit auf die gleiche Weise wie die Einschaltzeit ein.
Stellen Sie die tägliche Einschalt- und Ausschaltzeit für P2, P3 und P4 nach der gleichen
Methode wie für P1 ein. P1, P2, P3 und P4 können so eingestellt werden, dass sie sich
jeden Tag zu unterschiedlichen Zeiten ein- oder ausschalten.
Nachdem Sie den Wochentimer eingestellt haben, warten Sie, bis das Display nach
ca. 10 Sekunden in den Standby-Modus zurückkehrt. Drücken Sie einmal die Taste
und dann die Taste . Vergewissern Sie sich, dass die beiden Symbole und ◷
gleichzeitig im Fenster aueuchten, dann arbeitet das Gerät im Wochentimer-Modus.
Wenn Sie wieder in den normalen Modus wechseln möchten, drücken Sie direkt
erneut auf , um in den Standby-Modus zurückzukehren. Befolgen Sie die obigen
Anweisungen für den Ein- und Ausschalt-Modus.

10
DE
So stellen Sie die Systemzeit ein
Drücken Sie die Taste . Wenn das Symbol im Display leuchtet, drücken Sie die
Taste einmal, und die Stunde auf dem Display blinkt. Drücken Sie oder , um
die aktuelle Stunde einzustellen, und drücken Sie dann die Taste zur Bestätigung.
Dann blinkt die Minute, drücken Sie oder , um die aktuelle Minute einzustellen,
und drücken Sie dann die Taste zur Bestätigung. Dann blinkt der Wochenkalender,
drücken Sie oder , um den Wochentag einzustellen, und drücken Sie dann die
Taste zur Bestätigung.
So stellen Sie die Temperatur ein
Drücken Sie oder , um die Temperatur im Bereich von 5 bis 50 °C einzustellen.
Die beiden Ziffern blinken einige Sekunden lang, ohne dass eine Bedienung erfolgt,
und kehren dann zur Anzeige der Raumtemperatur zurück. Wenn die Raumtemperatur
niedriger als die eingestellte Temperatur von 2 °C ist, wird die Heizung automatisch
gestartet. Wenn die Raumtemperatur die eingestellte Temperatur erreicht oder
überschreitet, wird die Heizung automatisch abgeschaltet.
Erkennung offener Fenster
Dieses Heizgerät verfügt über eine Funktion zur Erkennung offener Fenster. Das
heißt, wenn die Heizung eingeschaltet ist (egal ob im Normalmodus oder im
Wochentimermodus), wird sie automatisch abgeschaltet, wenn die ermittelte Temperatur
innerhalb von 5 Minuten um 5 °C (oder mehr) abfällt.
