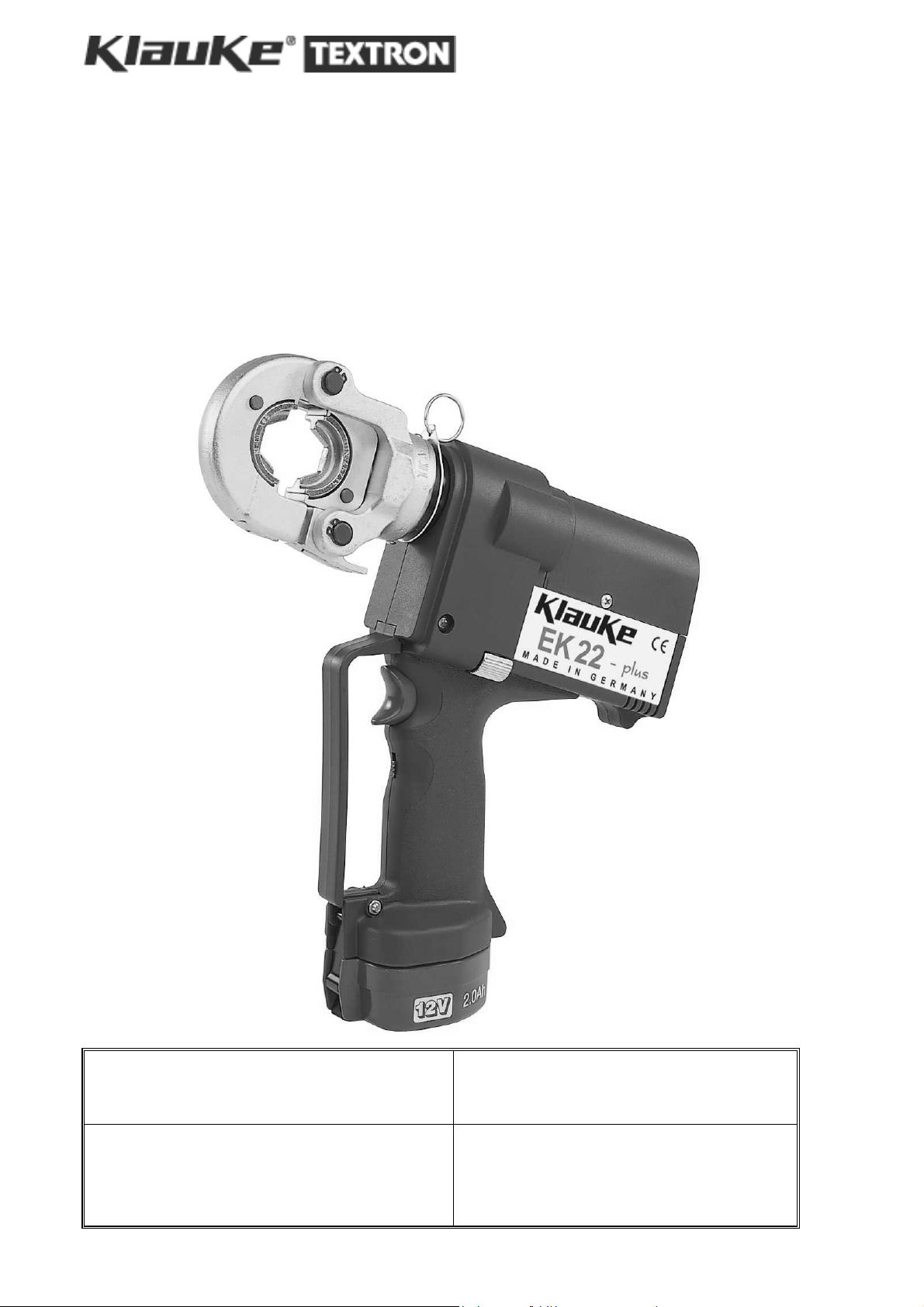

Klauke textron Ek 22 plus User manual

JCS



Auf dem Knapp 46 Tel.: ++49 (0)2191/907-0

D-42855 Remscheid Fax: ++49 (0)2191/907-141

_____________________________________________________________________________

Bedienungsanleitung

Instruction Manual

Handleiding

EK 22 plus

Hinweis

Wenn Sie einmal Unterstützung bezüglich dieses Gerätes benötigen,

so rufen Sie bitte unser SERVICE-CENTER an.

TEL.: 02191/907-222, FAX: 02191/907-243

Remark

If you should need support in respect of this tool please call our

Service Center

TEL.: ++49 (0)2191/907-222, FAX: ++49 (0)2191/907-243

Aanwijzing

Als u hulp met betrekking tot dit apparaat nodig heeft, kunt u altijd

vrijblijvend contact met ons opnemen:

Klauke Service Center Nederland p/a H.K. Electric B.V.

Tel.: +31 (0) 73 - 599 7 599, Fax: +31 (0) 73 - 599 7 590

Email: hke@csi.com

zurück / back

Bedienungsanleitung EK22plus Seite 2

______________________________________________________________________________

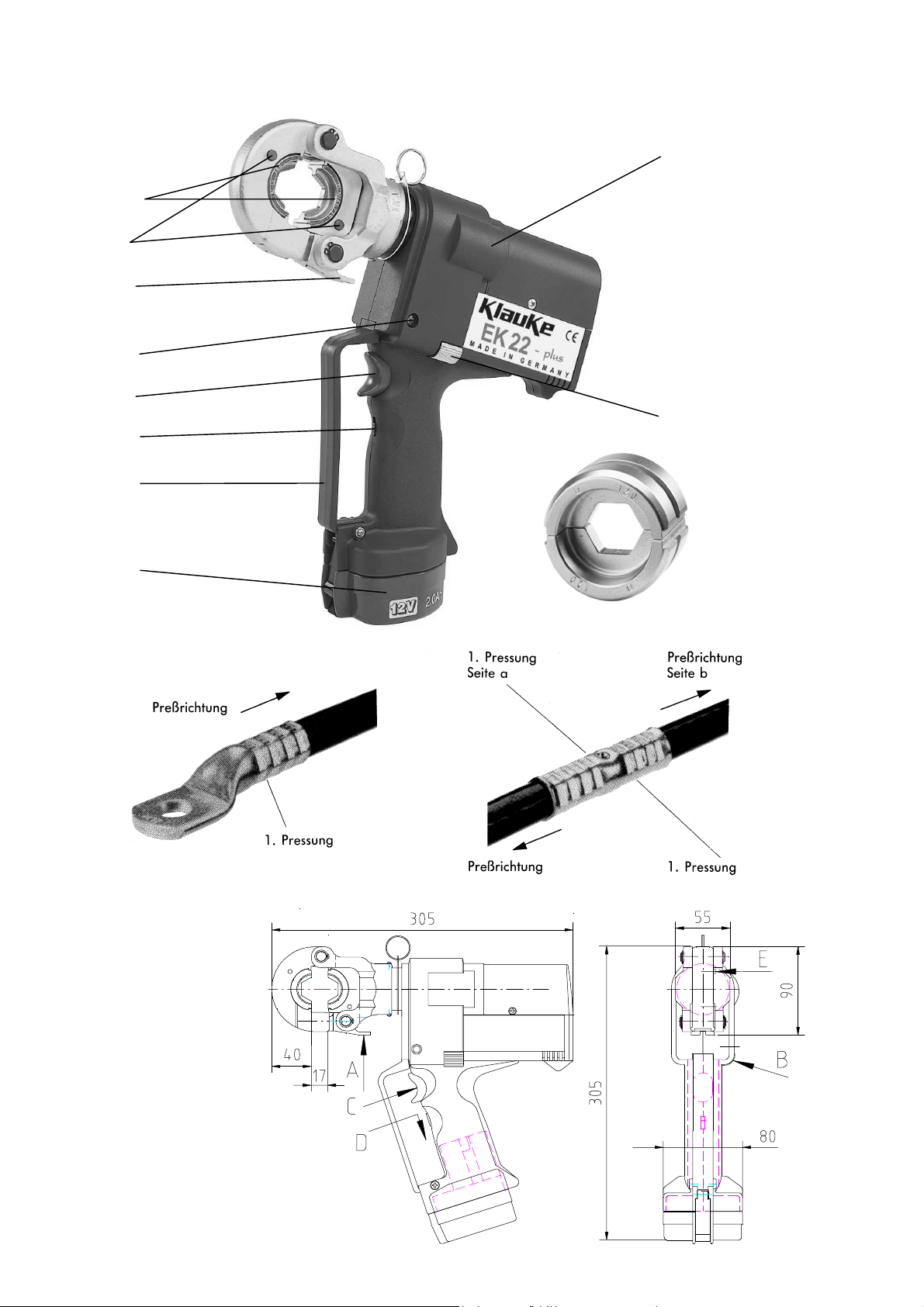

Bild/Picture 1

First crimp

Side a

First crimp

Side b

Crimping direction

First crimp

Crimping direction

Side a

Bild/Picture 2

Crimping direction

Side b

Bild/Picture 4

Bild/Picture 3

zurück / back

Bedienungsanleitung EK 22 plus Seite 3

______________________________________________________________________________

Bedienungsanleitung

für das elektro-hydraulische Preßgerät Typ EK 22 plus,

Seriennummer 722 000000 ff.

Inhaltsangabe

1 Einleitung

2 Aufschriften

3 Gewährleistung

4 Beschreibung des elektro-hydraulischen Preßgerätes

4.1 Beschreibung der Komponenten

4.2 Kurzbeschreibung der wesentlichen Leistungsmerkmale des Gerätes

4.3 Beschreibung der Leuchtdiodenanzeige

5 Hinweise zum bestimmungsgemäßen Gebrauch

5.1 Bedienung des Gerätes

5.2 Erläuterung des Anwendungsbereiches

5.3 Verarbeitungshinweise

5.4 Wartungshinweise

5.5 Hinweis zur Verwendung des Akkus und des Ladegeräts

5.6 Aufbewahrung und Transport des Preßgerätes

6 Verhalten bei Störungen am Preßgerät

7 Außerbetriebnahme/Entsorgung

8Technische Daten

Symbole

Sicherheitstechnische Hinweise

Bitte unbedingt beachten, um Personen-

und Umweltschäden zu vermeiden.

Anwendungstechnische Hinweise

Bitte unbedingt beachten, um Schäden am

Gerät zu vermeiden.

1. Einleitung

Vor Inbetriebnahme Ihres Preßgerätes

lesen Sie sich die Bedienungsanleitung

sorgfältig durch.

Benutzen Sie dieses Gerät ausschließlich für den

bestimmungsgemäßen Gebrauch.

Das Kabelanschlaggerät darf nur durch eine elektrotechnisch

unterwiesene Person bedient werden. Das Mindestalter beträgt 16

Jahre.

Diese Bedienungsanleitung ist während der gesamten Lebensdauer

des Gerätes mitzuführen.

Der Betreiber muß

- dem Bediener die Betriebsanleitung zugänglich machen und

- sich vergewissern, daß der Bediener sie gelesen und verstanden

hat.

2. Aufschriften

Auf dem an dem Gehäuse angebrachten Typenschild finden Sie

Typbezeichnung, Herkunftsangabe und den Firmennamen. Auf der

gegenüberliegenden Seite des Gehäuses befindet sich ein Aufkleber

mit einer Kurzdarstellung der preßbaren Querschnitte für Kupfer und

Aluminium, der Preßkraft und der Seriennummer. Am Preßkopf

befindet sich ein Hinweis auf eine mögliche Quetschgefahr bei

Preßvorgängen.

3. Gewährleistung

Die Gewährleistung bei sachgemäßer Bedienung beträgt 6 Monate

ab Lieferdatum.

4. Beschreibung des elektro-hydraulischen Preßgerätes

4.1. Beschreibung der Komponenten

Das elektro-hydraulische Preßgerät mit unserer Typbezeichnung

EK 22 plus ist ein handgeführtes Gerät und besteht aus folgenden

Komponenten:

Tabelle 1 (siehe Bild 1 Seite 2)

Pos.-

Nr. Bezeichnung Funktion

1 Bedienungs-

schalter Auslösung des Preßvorgangs

2 Rückstelltaste Taste zum Öffnen der Preßeinsätze im

Fehler-, bzw. Notfall

3 Zuganker Vorrichtung zum Öffnen des

Preßkopfes

4 Druckknöpfe Vorrichtung zum Entriegeln der

Preßeinsätze

5 Gehäuse Ergonomisch geformtes Kunststoff-

gehäuse

6 Leuchtdioden-

anzeige Kontrollinstrument zum Feststellen

des Ladezustandes, eines Geräte-

fehlers und zur Wartungsanzeige.

7 Akku wiederaufladbarer NiCd Akku

8 Verriegelungs-

schieber Sicherungselement gegen unbeab-

sichtigte Auslösung eines Preß-

vorganges

9 Handschutz Bügel zum Schutz der bedienenden

Hand, kein Transportgriff!

10 Preßeinsätze Halbschalen Werkzeugeinsätze mit

unterschiedlichen Preßprofilen

4.2 Kurzbeschreibung der wesentlichen Leistungsmerkmale des Gerätes

-Das Gerät besitzt einen automatischen Rücklauf, der den Kolben nach

Erreichen des max. Betriebsüberdruckes automatisch in die

Ausgangslage zurückfährt.

-Das Gerät ist mit einem Nachlaufstop ausgerüstet, der den Vorschub

nach Loslassen des Bedienungsschalters (Pos.-Nr. 1) sofort stoppt.

-Das Gerät ist mit einer Doppelkolbenpumpe ausgestattet, die durch einen

schnellen Vorschub und einen langsamen Arbeitshub gekennzeichnet ist.

-Der Preßkopf ist stufenlos 360° um die Längsachse drehbar. Dieses

ermöglicht Montagen auch an sehr schlecht zugänglichen Stellen.

-Die EK 22 plus ist mit einer Mikroprozessor-Steuerung ausgestattet, die

den Motor nach vollendetem Preßvorgang abschaltet, Service Intervalle

anzeigt, den Ladezustand des Akkus (Pos.-Nr. 7) angibt und eine

Fehlerdiagnose durchführt.

4.3 Beschreibung der Leuchtdiodenanzeige

Die Leuchtdiode (Pos.-Nr. 6) dient in Verbindung mit der

Steuerungselektronik zur Information über den Zustand des Akkus (Pos.-

Nr. 7) und des Werkzeuges. Im einzelnen leuchtet die Diode in folgenden

Fällen:

- Beim Einsetzen eines Akkus blinkt die Leuchtdiode einige Male. Damit

wird angezeigt, daß die elektronische Steuerung ihren Selbsttest

erfolgreich durchführt.

-Wenn die Leuchtdiode nach einem Arbeitsvorgang für etwa 20

Sekunden dauernd leuchtet, ist der Akku entladen und muß aufgeladen

werden.

- Blinkt die Leuchtdiode ab einem bestimmten Zeitpunkt immer am Ende

eines Arbeitsvorgangs für etwa 20 Sekunden, dann ist eine Wartung

fällig. Das Gerät ist baldmöglichst ins Werk einzuschicken.

-Beim Auftreten eines Fehlers blinkt die Leuchtdiode gleichfalls am Ende

der Verpressung. Das Blinken zeigt in diesem Fall das Ansprechen der

elektronischen Sicherung an. Eine mögliche Ursache dafür ist der

Versuch, eine Verpressung mit einem unzulässig entleerten Akku

durchzuführen. Tritt das Blinken auch nach Auswechseln des Akkus

weiterhin auf, liegt eine andere Störung vor oder eine Wartung ist fällig.

In diesen Fällen ist das Gerät ins Werk einzuschicken.

-Leuchtet die LED 20 s lang und blinkt anschließend, so ist eine Wartung

fällig und gleichzeitig der Akku leer.

zurück / back

Bedienungsanleitung EK22plus Seite 4

______________________________________________________________________________

5. Hinweise zum bestimmungsgemäßen Gebrauch

5.1. Bedienung des Gerätes

Vor Arbeitsbeginn sind alle aktiven, d.h. stromführenden Teile im

Arbeitsumfeld des Monteurs freizuschalten. Ist dieses nicht möglich

sind entsprechende Schutzvorkehrungen1für das Arbeiten in der

Nähe von unter Spannung stehenden Teilen zu treffen.

Dann erfolgt die Auswahl des geeigneten Preßeinsatz (Pos.-Nr. 10).

Achtung

Preßwerkzeug niemals ohne Preßeinsätze betätigen!

Anschließend wird der Zuganker (Pos.-Nr. 3) ausgerastet (Bild 2

Stellung A) und der Preßkopf geöffnet. Die beiden Hälften der

Preßeinsätze werden nacheinander seitlich unter Betätigung der

Druckknöpfe (Pos. 4) bis zum Einrasten eingeschoben (Bild 2

Stellung E). Nachdem der Preßkopf wieder vollständig geschlossen

wurde, wird der Verriegelungsschieber (Pos.-Nr. 8) für den

Bedienungsschalter (Pos.-Nr. 1) freigeschaltet, d.h. nach unten

geschoben (Bild 2 Stellung D).

Es sollte vor Arbeitsbeginn der Ladezustand des Akkus (Pos.-Nr. 7)

überprüft worden sein2. Ein niedriger Ladezustand kann

beispielsweise an der Leuchtdiode (Pos.-Nr. 6) durch ein 20 s’iges

Aufleuchten am Ende einer Pressung erkannt werden.

Die Betätigung des Bedienungsschalters (Pos.-No. 1) leitet den

Preßvorgang ein, der durch das Zusammenfahren der Preßeinsätze

gekennzeichnet wird (Bild 2 Stellung C).

Dabei befindet sich das auf den Leiter aufgeschobene

Verbindungsmaterial bei geschlossenem Preßkopf in dem Preßprofil

der stationären Hälfte des Preßeinsatzes3.

Ein Preßvorgang ist abgeschlossen, wenn die Preßeinsätze (Pos.-Nr.

10) zusammengefahren sind. Der Rücklauf des Kolbens erfolgt

automatisch nach Erreichen des max. Betriebsüberdruckes.

Anschließend kann ein weiterer Preßvorgang vorgenommen werden

oder durch Öffnen des Zugankers (Pos.-Nr. 3) das

Verbindungsmaterial aus dem Preßkopf herausgenommen werden.

Nach Beendigung der Preßvorgänge muß der Verriegelungsschieber

(Pos.-Nr. 8) wieder nach oben geschoben werden.

Achtung

Vor Auswechselung der Preßeinsätze

unbedingt Bedienungsschalter mit

Verriegelungsschieber gegen

unbeabsichtigtes Betätigen sichern.

Durch Drücken der Rückstelltaste (Pos.-Nr. 2) können im Fehler-,

bzw. Notfall die Preßeinsätze in die Ausgangsposition

zurückgefahren werden (Bild 2 Stellung B).

Achtung

Der Preßvorgang kann jederzeit durch Loslassen

des Betätigungsschalters unterbrochen werden.

1Siehe DIN EN 50110-1

2siehe Kapitel 5.5

3Siehe Bild 4 – Montagehinweisfür Kabelschuhe und Verbinder

5.2. Erläuterung des Anwendungsbereiches

Das Preßgerät verfügt über eine große Anzahl verschiedener Preßeinsätze

(Pos.-Nr. 10) zum Verpressen von Klauke-Verbindungsmaterial.

Tabelle 2 (siehe Bild 3 aufSeite 2)

Kennzeichnung

Preß-

bereich

mm²

Preß-

einsätze außen Preß-

profil

Oberfläche

des Preß-

einsatzes

Preß-

breite

6-300 RKS und

Normalausf

ührung

CU, QS QS gelb

chromati-

siert

5 mm

6-240 Preß-KS

und –VB

DIN 46235/

DIN 46267

CU,

QS,

DIN

46235

Kenn-

zahl gelb

chromati-

siert

5 mm

10-240 Aluminium

KS und VB AL, QS Kenn-

zahl blau

verzinkt 7 mm

25-185 Al-Preß-

verbinder

Aldrey

Al, QS Kenn-

zahl blau

verzinkt 7 mm

Al, QS Kenn-

zahl blau

verzinkt 7 mm25/4-

120/20 Preß-

verbinder

DIN 48085

T3 St, QS Kenn-

zahl brüniert 5 mm

10-240 sm

35-300 se Runddruck-

einsatz RU;

QS,sm;

QS,sm

-gelb

chromati-

siert

10-70 Quetsch-

/Stift-KS CU,

QS,

DIN

46234

QS gelb

chromati-

siert

10-70 isolierte

Quetsch-KS ISQ,

QS QS gelb

chromati-

siert

10-70 Rohr-RKS

für fein-

drähtige L.

F, QS QS gelb

chromatisier

4-50 C-Abzweig-

klemmen C, QS - gelb

chromati-

siert

5 mm

10-150 RKS und

VB isoliert,

Stift-KS

isoliert

IS, QS QS gelb

chromati-

siert

2x50-2x70 Doppel-

Preß-RKS DP, QS QS gelb

chromati-

siert

5 mm

10-50 Nickel-RKS

+ VB Ni, QS - blau

verzinkt 5 mm

10-70 OvalePreß-

VB Cu o.

Al, QS QS gelb

chromati-

siert

5 mm

10-185 AEH DIN

46228 AE, QS - gelb

chromati-

siert

2x4-2x16 Twin AEH AE,

2xQS -gelb

chromati-

siert

Abkürzungen: RKS=Rohr Kabelschuhe, VB=Verbinder,

AEH=Aderendhülsen, QS=Querschnitt, L=Leiter

Achtung

Es dürfen nur die in Tab. 2 genannten

Verbindungsmaterialien verpreßt werden.

Sollten andere Verbindungsmaterialien verpreßt werden müssen, ist eine

Rücksprache mit dem Werk zwingend erforderlich.

Achtung

Es dürfen keine unter Spannung stehenden Teile

verpreßt werden.

zurück / back

Bedienungsanleitung EK22plus Seite 5

______________________________________________________________________________

Bei der EK 22 plus handelt es sich um ein handgeführtes Gerät, das

nicht eingespannt werden darf. Es darf nicht für den stationären

Einsatz verwendet werden.

Das Gerät ist nichtfür den Dauerbetrieb geeignet. Es muß nach ca.

30-40 Verpressungen hintereinander eine Pause von ca. 15 min

eingelegt werden umdas Gerät abzukühlen.

Achtung

Bei zu intensivem Gebrauch kann es durch

Erhitzung zu Schäden am Gerät kommen.

Achtung

Beim Betrieb von Elektromotoren kann es zur

Funkenbildung kommen, durch die

feuergefährliche oder explosive Stoffe in Brand

gesetzt werden können.

Achtung

Das elektrohydraulische Preßgerät darf nicht bei

starkem Regen oder unter Wasser eingesetzt

werden.

5.3. Verarbeitungshinweise

Bitte beachten Sie unbedingt die im Katalog Kapitel 12 angeführten

Montagehinweise4.

Achtung

Es dürfen auch bei gleicher Kennzahl nur die für

das Material vorgesehenen Preßeinsätze verwendet

werden.

5.4. Wartungshinweise

Das Preßgerät ist nach jedem Gebrauch zu reinigen und trocken zu

lagern. Sowohl Akku als auch Ladegerät müssen vor Feuchtigkeit

und vor Fremdkörpern geschützt werden.

Das Gerät ist wartungsfrei, lediglich die Bolzenverbindungen sind

leicht einzuölen.

Im Rahmen des bestimmungsgemäßen Gebrauchs dürfen vom

Kunden nur die Preßeinsätze (Pos.-Nr. 10) gewechselt werden.

Achtung

Geräteversiegelung nicht beschädigen!

Bei Beschädigung der Geräteversiegelung erlischt der

Garantieanspruch.

5.5. Hinweis zur Verwendung des Akkus und des Ladegerätes

DasLadegerät ist für 230 V/50-60 Hz ausgelegt. Neue Akkus

müssen vor dem erstmaligen Gebrauch geladen werden. Zur

Aufladung des Akkus wird der Stecker des Ladegerätes in die

Steckdose und der Akku in das Ladegerät eingesteckt. Die Ladezeit

beträgt ca. eine Stunde. Der Ladezustand des Akkus5wird an der

Leuchtdiode am Ladegerät abgelesen.

grün: Akku ist aufgeladen

rot: Akku wird gerade geladen.

blinken: Akku nicht vollständig eingeschoben oder Akku

zu heiß, ein akustisches Signal ertönt.

Ist der Ladevorgang abgeschlossen wechselt das Ladelicht wieder auf

grün, wobei gleichzeitig ein akustisches Signal 5 Sekunden lang

ertönt.

Esdürfen keine artfremden Akkusweder in der Presse noch im

Ladegerät verwendet werden.

4Siehe auch Bild 4 auf Seite 2 dieser Bedienunganleitung

5Der Ladezustand des Akkus kann auch an der LED des Gerätes durch

Leuchten am Ende einer Pressung erkannt werden. Siehe Kap. 4.3.

Laden Sie Ihren Akku auf, sobald die Geschwindigkeit Ihrer Maschine

merklich nachläßt, bzw. die Anzeige am Gerät (siehe Kap. 4.3) auf einen

leeren Akku hinweist. Laden Sie nicht vorsichtshalber einen teilentladenen

Akku nach.

Wenn Sie einen Akku aus einem kürzlich betriebenen Gerät oder einen, der

längere Zeit in der Sonne lag, laden, kann das Aufladelicht rot blinken.

Warten Sie in diesem Fall eine Weile. Das Aufladen beginnt nach

Abkühlung des Akku.

Blinkt das Aufladelicht abwechselnd rot und grün und wird ein Warnsignal

20 sec. lang abgegeben, ist das Aufladen nicht möglich. Die Pole des

Ladegerätes oder die desAkkus sind durch Staub verschmutzt oder der

Akku ist verbraucht oder beschädigt.

Wollen Sie zwei Akkus nacheinander aufladen, warten Sie 15 min bevor

Sie den zweiten Akku laden.

Laden Sie den Akku bei einer Raumtemperatur von 10°C bis 40°C. Lassen

Sie das Ladegerät nie im Regen oder Schnee liegen. Laden Sie den Akku

nicht in Anwesenheit leicht entzündbarer Stoffe oder Gase.

Tragen Sie das Ladegerät nie am Netzkabel und ziehen Sie es nicht

gewaltsam aus der Steckdose heraus. Stecken Sie keine fremden

Gegenstände in die Lüftungsgitter des Ladegerätes.

Das Laden der Akkus darf nur in den vom Hersteller vorgeschriebenen

Ladegeräten vorgenommen werden.

Achtung

Stecken Sie den Akku nicht in Ihre Hosentasche oder in

Ihre Werkzeugkiste, wenn sich in ihnen leitfähige Teile

befinden, wie z.B. Münzen, Schlüssel, Werkzeuge oder

andere metallische Teile.

Ziehen Sie den Stecker des Ladegerätes nach dem Laden aus der Steckdose

heraus. Nehmen Sie das Ladegerät nicht auseinander.

Um die Sicherheit und Zuverlässigkeit des Ladegerätes zu gewähr-leisten

sollten Reparatur, Wartung oder Einstellung durch unser Service-Center

durchgeführt werden.

5.6. Aufbewahrung und Transport des Preßgerätes

Um das Preßgerät vor Beschädigungen zu schützen, muß es nach

Gebrauch und nachdem es gesäubert worden ist, in den Transport-koffer

Art.-Nr. MKE 22 gelegt werden, der dann anschließend sicher zu

verschließen ist.

6. Verhalten bei Störungen am Preßgerät

a.) Regelmäßiges Blinken der Leuchtdiodenanzeige (Pos.-Nr. 6)

=> Akku (Pos.-Nr. 7) austauschen. Leuchtet die Anzeige weiter, muß

das Gerät eingeschickt werden. (siehe auch Kap. 4.3)

b.) Das Preßwerkzeug verliert Öl.

=> Das Gerät einschicken. Das Gerät nicht öffnen und die Geräte-

versiegelung nicht entfernen.

c.) Preßwerkzeug erreicht den Enddruck nicht.

=> Preßvorgang unterbrechen. Rückstelltaste (Pos.-Nr. 2) gedrückt

halten und gleichzeitig Bedienungsschalter ca. 10 sec. Dauer-betätigen.

Wird der Fehler dadurch nicht behoben, muß das Gerät ins Werk

eingeschickt werden.

7. Außerbetriebnahme/Entsorgung

Die Entsorgung der einzelnen Komponenten des Aggregates muß getrennt

erfolgen. Dabei muß zuerst das Öl abgelassen werden und an speziellen

Abnahmestellen entsorgt werden.

Achtung

Hydrauliköle stellen eine Gefahr für das Grundwasser

dar. Unkontrolliertes Ablassen oder unsachgemäße

Entsorgung steht unter Strafe. (Umwelthaftungsgesetz)

zurück / back

Bedienungsanleitung EK22plus Seite 6

______________________________________________________________________________

Anschließend muß der Akku (Pos.-Nr. 7) unter Berücksichtigung der

Batterieverordung speziell entsorgt werden.

Bei der Entsorgung der restlichen Teile des Aggregates beachten Sie

bitte die Umweltstandards der Europäischen Gemeinschaft,

respektive der in Ihrem Land geltenden Vorschriften.

Wir empfehlen wegen möglicher Umweltverschmutzung die

Entsorgung durch zugelassene Fachunternehmen vornehmen zu

lassen. Eine kostenfreie Rücknahme des Altgerätes durch den

Hersteller kann nicht zugesagt werden.

8. Technische Daten

Gewicht des kompl. Gerätes: ca. 4,15 kg (inklusive Akku)

Preßkraft: ca. 60 kN

Antriebsmotor: Gleichstrom-Permanentfeldmotor

Akkuspannung: 12 V

Akkukapazität: 2 Ah

Akku-Ladezeit: ca. 1 h [LG 1], bzw. ¼ h [LG2]

Preßzeit: 3 s bis 6 s (abhängig vom

Verbinderquerschnitt)

Pressungen pro Akku: ca. 160 Pressungen

(Cu 150 mm² DIN 46235)

Hydrauliköl: ca. 65 ml "AVIA HVI 15"

Umgebungstemperatur: -20°C bis +40°C

Schalldruckpegel: 75 dB (A) in 1m Abstand

Vibrationen: < 2,5 m/s²

(gewichteter Effektivwert der

Beschleunigung)

Maße: Siehe Bild 2

Anmerkung

Diese Bedienungsanleitung kann jederzeit kostenlos unter der

Bestell-Nr. HE.4872 nachbestellt werden.

Instruction Manual

for the electric-hydraulic crimping unit Type EK 22 Plus,

Serial-No. 722 0 00000 ff.

Index

1 Introduction

2 Labels

3 Warranty

4 Description of the electric-hydraulic crimping unit

4.1 Description of the components

4.2 Brief description of the important features of the unit

4.3 Description of the light diode display

5 Remarks in respect of the determined use

5.1 Operation of the units

5.2 Explanation of the application range

5.3 Mounting instructions

5.4 Service and Maintenance instructions

5.5 Remarks on the use of the Battery Cartridge and Charger

5.6 Storage and transport of the crimping unit.

6 Troubleshooting

7 Putting out of operation/waste disposal

8 Technical data

Symbols

Safety warnings

Please do not disregard these instructions in order to

avoid human injuries and environmental damages.

Operational warnings

Please do not disregard them to avoid damaging the

pump unit.

1. Introduction

Before starting to use the tool please read the

instruction manual carefully.

Use this tool exclusively for its determined use.

Mounting and assembly of connecting material with the help of this tool

must only be performed by specially trained personnel. The minimum age

is 16 years.

This instruction manual has to be carried along during the entire life span

of that tool.

The operator has

- to guaranty the availability of the instruction manual for the user and

- to make sure, that the user has read and understood the instruction

manual.

2. Labels

On the labels fixed on the housing of the tool you’ll find the type

specification name of the manufacturer and the company logo. On the

opposite side of the housing you’ll find a label with a brief presentation of

the scope of manageable cross-sections for copper and aluminium, the

pressing force and the serial number. On the crimping head you’ll find a

warning against possible injuries during the crimping process.

3. Warranty

If correct operation is guaranteed our warranty is 6 monthsfrom the time

of delivery.

zurück / back

Instruction Manual EK 22 plus page 7

________________________________________________________________________________

4. Description of the electric-hydraulic crimping unit

4.1. Description of the components

The electric-hydraulic crimping unit type EK 22 Plus is a hand held

tool and consists of the following components:

Table 1 (see Picture 1 page 2)

Pos.-

No. Description Function

1 Trigger switch to start crimping procedure

2 Retract

button button to open the dies in case of

emergency

3 Latch device to open/close the crimping head

4 Retaining

clips button to unlock/remove the dies

5 Housing ergonomically formed plastic housing

for perfect handling with a detachable

lid

6 Light diode

display indicator for tool functions and battery

charge control

7 Battery

cartridge rechargeable NiCd battery

8 Trigger lock safety lock to guarantee that no

unintentional processes can occur.

9 Removable

hand guard guard to protect the operating hand, not

for transportation

10 Dies interchangeable crimping dies

4.2. Brief description of the important features of the unit

-The hydraulic unit incorporates an automatic retraction which

returns the piston into its starting position when the maximum

operating pressure is reached.

-The unit is equipped with a special brake which stops the forward

motion of the piston/dies when the trigger (Pos.-No. 1) is released.

-The unit is equipped with a double piston pump which is

characterised by a rapid approach of the dies (Pos.-No. 10)

towards the connector and a slow crimping motion.

-The crimping head can be smoothly turned by 360° around the

longitudinal axis in order to gain better access to tight corners and

other difficult working areas.

-The EK 22 Plus is equipped with a microprocessor which indicates

service intervals, internal checks and lowbattery charges. It also

shuts off the motor automatically after the crimp is completed.

4.3. Description of the light diode display

This tool is equipped with a special circuit board incorporating

several important features to inform the user about the current status

of the unit. The diode (Pos.-No. 6) signals in the following cases:

- The diode will signal periodically a few times while the battery

(Pos.-No. 7) is being inserted into the tool. This indicates that the

electronic circuitboard performed its self-test successfully.

-If the diode signals continuously after a crimping cycle for approx.

20 sec. the battery is discharged and must be recharged again.

- Does the diode signal periodically at the end of a crimping cycle

for approx. 20 sec the unit must be returned to an authorised

Service Center for Service as soon as possible.

- In case of an error the light diode display also signals periodically

at the end of anpressing cycle.The signal indicates in this case the

circuit opening by the electronic fuse. A possible reason for that is

that a pressing cycle was performed with an incorrectly low

battery. If the signal occurs even after changing the battery there

must be a different error or a service is due. In these cases the tool

must be returned to the manufacturer or an authorised service

center.

- Signals the LED (Pos.-No. 6) for 20 s continuously and then

periodically a service is due and simultaneously the battery is

discharged.

5. Remarks in respect of the determined use

5.1. Operation of the unit

Before starting any work on electrical appliances it must be safeguarded

that there are no live parts in the immediate assembly area of the user. Is

this not possible special precaution measures1for working near live parts

must be provided.

Now you have to select the right dies (Pos.-No. 10) for the intended

application.

Attention

Don’t operate the tool without dies.

The crimping head has to be opened by unhooking the latch (Pos.-No. 3 &

Picture 2 Pos. A). Afterwards the retaining clips (Pos.-# 4) have to be

actuated (Picture 2 Pos. E) while the dies will be inserted sideways into the

open crimping head.After having completely closed the crimping head the

trigger lock (Pos.-No. 8) for the trigger (Pos.-No. 1) must be released,

which means that it is pushed down (Picture 2 Pos. D).

Prior to operating the unit the charging level of the battery (Pos.-No. 7)

should have been tested2. A low charging level can be detected by the

flashing of the LED (Pos.-No. 6) for 20 s at the end of a crimping cycle.

The crimping procedure is initiated by actuating the trigger (Pos.-No. 1 &

Picture 2 Pos. C). The crimping process is defined by the closing motion of

the dies. During that process the connecting material is positioned in the

stationary halfof the die whereas the moving part of the die is approaching

the compression point3.

The crimping process is terminated when the crimping force is reached.

After having completed the crimp the dies return into thestarting position

automatically. Afterwards a second crimping cycle can be initiated or the it

can be finished by opening the latch (Pos.-No. 3 & Picture 2 Pos. A).

Attention

After having terminated the crimping process

and prior to changing the dies the trigger (Pos.-

No. 1) has to be locked with the trigger lock

(Pos.-No. 8) to avoid unintended use.

In case of error or emergency the dies can be returned into the starting

position by actuating the retract button (Pos.-No. 2 & Picture 2 Pos. B).

Attention

The crimping process can be interrupted at any moment

by releasing the trigger.

1See EN 50110-1

2See Chapter 5.5 for more information of the battery and charging unit

3See picture 4 page 2

zurück / back

Instruction Manual EK22plus page 8

_____________________________________________________________________________

5.2. Explanation of the application range

The EK 22 Plus has a large number of various dies (Pos.-No. 10)

available to crimp Klauke connecting material.

Table 2 (see Picture 3, page 2)

Crimping

range Marking

mm²

Crimping

dies outside Profile

Surface

of the

dies

crimping

width

6-300 TCL and C.

Standard

Version

CU,

„QS“ „QS“ chrome

plated 5 mm

6-240 TCL and C.

DIN 46235/

DIN 46267

CU,

„QS“,

DIN

46235

code # chrome

plated 5 mm

10-240 Aluminium

CL and C. AL,

„QS“ code # blue zinc 7 mm

25-185 Aluminium

C. Aldrey Al, „QS“ code # blue zinc 7 mm

Al, „QS“ code # blue zinc 7 mm25/4-

120/20 Full tension

DIN 48085

ST,

„QS“ code # black 5 mm

10-240

35-300

Pre-

rounding

dies

RU;

QS, sm;

QS, sm

- chrome

plated -

10-70 Terminals

DIN 46234

DIN 46230

CU,

„QS“,

DIN

46234

„QS“ chrome

plated -

10-70 insulated

terminals ISQ, QS „QS“ chrome

plated, -

10-70 tub. CL for

fine-str.

conductors

F, QS „QS“ chrome

plated -

4-50 C-clamps C, QS - chrome

plated 5 mm

10-150 Pre-

insulated

tub. CL and

connectors

IS, QS „QS“ chrome

plated -

2x50-

2x70 double

compres-

sion CL

DP, QS „QS“ chrome

plated 5 mm

10-50 Ni-CL and

connectors NI, QS - blue zinc 5 mm

10-70 Oval

compres-

sion joints

CU or

AL, QS code # chrome

plated 5 mm

10-185 WF

DIN 46228 AE, QS - chrome

plated -

2x4-

2x16 Twin WF AE,

2xQS - chrome

plated -

Abbreviations: TCL-Tubular cable lugs, C-Connectors,

WF-Wire Ferrules, QS-Cross-section

Attention

Do only crimp those connecting materials

mentioned in Tab. 2

If different conducting materials have to be crimped, please contact

the manufacturer.

Attention

Do not crimp on live cables or conductors

The EK 22 Plus is a hand held tool and it is not supposed to be

restrained in a vise. It is not allowed to use the tool in a stationary

application.

The tool is not designed for continued crimping operations. After a

sequence of approximately 30-40 completed crimps you have to

make a break of 15 min. to give the tool time to cool down.

Attention

Too intensive use can cause heat damages for the tool

Attention

During the operation of electric engines sparks can occur

which might ignite highly inflammable or explosive

liquids and materials

Attention

Electric-hydraulic crimping tools should not be operated

in pouring rain or under water.

5.3. Mounting instructions

Please read the assembly instructions in Chapter 12 of our general

catalogue.

Attention

Even if the code number is identical only those dies

should be used whichare suitable for the material.

Please use the following assembly instructionsfor cable lugs and

connectors:

1. Strip the conductor according to insertion depth (+10% due to the

change of length of the crimped sleeve)

2. The Conductor ends must be cleaned with a cloth or brush before the

assembly.

3. Insert the conductor fully into the cable lug or connector

4. Pay attention to the crimping directions and use the appropriate dies.

The crimping directions3for cable lugs and connectors is indicated in the

illustration below.

5. After crimping, wipe away excess compound forced out of Al-cable lugs

and connectors.

5.4 Service andmaintenance instruction

The electric-hydraulic crimping unit is equipped with a controller enabling

the user to see when the next service is due. (Pls. read chapter 4.3 for more

information) When the next service is due the unit must to be returned to

an authorised service center.

For every dayservice the unit has to be cleaned and dried after each use.

The battery cartridge (Pos.-No. 7) and the charging unit have to be

protected against humidity and dust.

Within the determined use ofthe tool only the dies(Pos.-No. 10) are

permitted to be changed by the customers.

Attention

Do not damage the seals of the tool.

If the seals are damaged the warranty is invalidated.

5.5 Remarks on the use of the battery cartridge and charging unit.

The charging unit is run with a nominal voltage of 230 V anda frequency

of 50-60 Hz. New batteries must be charged prior to use. To charge the

battery cartridge (Pos.-No. 7) the power plug of the charging unit has to be

plugged into the power supply and the battery cartridge has to be pushed

into the charging unit. The charging time is one hour. The charging level of

the battery cartridge can be checked by a LED4.

green battery cartridge is charged

red Battery cartridge is empty and is just being charged

flashing battery cartridge is not pushed in properly or too hot,

a sound signal occurs

Is the battery plugged in correctly the LED changes from green to red and

the charging procedure starts. When the charging procedure is terminated

the LED changes again to green. Simultaneously a signal occursfor 5

seconds.

No other battery cartridges e.g. dry batteries or car batteries etc. are

permitted to be used neither in the tool nor in the charging unit.

4See Picture 4 on Page 2

4The charging level of the battery can also be verified by the LED of the tool at

the end of a crimping cycle. See chapter 4.3 for furtherinformation.

zurück / back

Instruction Manual EK22plus page 9

_____________________________________________________________________________

As soon as the speed of the machine decreases noticeably the battery

must be recharged. Do not recharge a partially discharged battery as

a precaution.

If charging a battery which has currently been used or which was

laying in the sun for a longer period of time the LED might flash red.

In this case wait for a while. The charging procedure starts after the

battery cooled down.

Does the LED flash red and green and does an audible tone occur for

20 seconds it is not possible to charge that battery. The poles of the

battery or the charging unit are dirty or the battery is low or

damaged. If you want to charge two batteries in a row wait for 15

min before you charge the second battery.

Avoid great fluctuating temperatures under 0°C and above 40°C.

Through these fluctuations damages may result for the battery

cartridge as well as for the charging unit. The best operation

temperature is between 15-25 °C.

Do not leave or operate the charging unit in rain or snow. Do not

charge the battery near lightly inflammable materials or gases.

Do not use the cord to transport the charging unit or to pull the plug

out of a wall socket with force. Do not insert strange parts into the

ducts of the charging unit.

The charging of the batteries must only be done with charging units

supplied by the manufacturer.

Attention

Do not place the battery in your pocket or in your

toolbox if there are any conductive materials in it

such as coins, keys, tools or other metallic parts.

Pull the plug of the charging unit after charging. Do not disassemble

the charging unit or battery.

In order to safeguard a safe and proper performance of the charging

unit the repair and service of the unit should be made through our

Service Center.

5.6 Storage and transport of the crimping tool

In order to protect the tool against damages it has to be cleaned

carefully after each use and be put into the transportation case Part

No. MKE 22 which has to be closed safely.

6. Troubleshooting

a.) Flashing of the light diode display (Pos.-No. 6)

=> See chapter 4.3 for more information about the special

functions of the tool.

b.) The tool loses oil.

=> Return the tool to the manufacturer. Do not open the tool and

damage the seals of the tool.

c.) The crimping tool does not reach the final operating pressure.

=> Stop the crimping process. Press the retract button (Pos.-No. 2)

and the operating switch continuously and simultaneously for

about 10 sec. Is the malfunction not be eliminated by this attempt

the tool has to be returned to the manufacturer.

7. Putting out of operation/waste disposal

The disposal of the various components of the tool has to be treated

separately. First you have to dispose of the oil at special delivery

points.

Attention

Hydraulic oils represent a danger for the ground-

water. Uncontrolled draining of or improper

disposal is under penalty.

(environmental liability law)

Next, the battery cartridge (Pos.-No. 7) has to be specially disposed

of according to the EEC Battery Guideline.

For the disposal of the remaining parts please reference the EC

environmental guideline.

Because ofpossible environmental damageswe recommend to disposeof

the tool by professional companies. A return of the old tool free of charge

to the manufacturer cannot be granted.

8. Technical Data

Weight of the complete tool: approx. 4,15 kg (incl. battery)

Crimping force: approx. 60 kN

Driving motor: direct-current permanent field motor

Battery voltage: 12 V

Battery capacity 2 Ah

Charging time: approx. 1 h, ¼ h with Quickcharger

Crimping time: approx. 3 s to 6 s

(depending on the connector size)

Crimp per battery: approx. 160 crimps

(Cu 150 mm² DIN 46235)

Hydraulic oil: approx. 65 ml "AVIA HVI 15"

Environmental temperature: -20°C to –40°C

Sound level: 75 dB (A) in 1m distance

Vibrations: < 2,5 m/s²

Dimensions: See Picture 2

Additional instruction manuals are available free of charge. The part # is

HE.4872.

zurück / back

Handleiding EK 22 plus pagina 10

________________________________________________________________________________

Handleiding

voor de accu persmachinetype EK 22 plus,

serienummer 722 0 00000 ff .

Inhoud

1. Inleiding

2. Labels

3. Garantie

4. Beschrijving van het elektrisch - hydraulisch persapparaat

4.1. Beschrijving van de componenten

4.2. Korte beschrijving van de belangrijkste mogelijkheden van het

apparaat

4.3. Beschrijving van de lichtdiode - indicatie

5. Aanwijzingen voor het beoogd gebruik

5.1. Bediening van het apparaat

5.2. Verklaring van het toepassingsgebied

5.3. Verwerkingsaanwijzingen

5.4. Onderhoudsaanwijzingen

5.5. Aanwijzing bij het gebruik van de accu en het laadapparaat

5.6. Opbergen en transport van het persapparaat

6. Wat te doen bij storingen van het persapparaat

7. Buiten werking stellen / Weggooien

8. Technische gegevens

Symbolen

Veiligheidstechnische aanwijzingen

Absoluut opvolgen om schade aan personen en

milieu te voorkomen.

Toepassingstechnische aanwijzingen

Absoluut opvolgen om schade aan personen en

milieu te voorkomen.

1. Inleiding

Lees voordat u uw persapparaat in gebruik

neemt de handleiding zorgvuldig door.

Gebruik dit apparaat uitsluitend voor het doel waarvoor het gemaakt

is en volg daarbij de algemene veiligheidsvoorschriften en de

voorschriften ter voorkoming van ongevallen op.

Gebruik het apparaat uitsluitend voor het beoogde doel.

Deze handleiding moet tijdens de totale levensduur van het apparaat

zorgvuldig bewaard worden.

De gebruiker moet

- zorgen dat de handleiding beschikbaar is voor de operator en

- er zich van overtuigen dat de operator deze gelezen en begrepen

heeft

2. Labels

Op het op de behuizing bevestigde typeplaatje vindt u de

typeaanduiding, informatie over de fabrikant en de firmanaam. Op de

tegenoverliggende zijde van de behuizing bevindt zich een sticker

met de technische gegevens en het serienummer. Op de

persbekhouder bevindt zich een waarschuwing tegen mogelijk

pletgevaar bij het persen.

3. Garantie

De garantie bij deskundig gebruik en regelmatig onderhoud van het

apparaat bedraagt 6 maanden vanaf de leverdatum.

4. Beschrijving van het elektrisch - hydraulisch persapparaat

4.1. Beschrijving van de componenten

Het elektrisch -hydraulisch persapparaat met onze type-aanduiding EK 22

plus is een handbediend apparaat en bestaat uit de volgende componenten:

Tabel 1 (zie afbeelding 1)

Pos. Omschrijving Functie

1 Bedienings-schakelaar Starten van het persen

2 Teruglooptoets Toets voor het teruglopen van de

zuigerstang bij storingen en / of

noodgevallen.

3 Trekstaaf Inrichting om de persbekhouder te

openen

4 Drukknoppen Inrichting om de matrijzen te

ontgrendelen

5 Behuizing Ergonomisch uitgevoerde kunststof

behuizing met afneembare deksel

6 Lichtdiode - indicatie Controle instrument voor het

vaststellen van de laadstand en

Verdere apparaat functies.

7 Accu Oplaadbare NiCd accu

8 Vergrendelings-

schakelaar Beveiligingsschakelaar tegen het per

ongeluk starten van het persen.

9 Handbescherming Beugel ter bescherming van de

bedienende hand

10 Matrijzen Halfschaalvormige, onderling

uitwisselbare matrijzen

11 Accu borgveer Veer om de accu vast te zetten

4.2. Korte beschrijving van de belangrijkste mogelijkheden van het

apparaat

- Het apparaat bezit een automatische terugloop die de aandrijfrollen na

het bereiken van de max. bedrijfsdruk automatisch naar de

uitgangspositie terugbrengt.

- Het apparaat heeft een naloopstop die de voortstuwende beweging direct

stopt nadat de bedieningsschakelaar is losgelaten (pos.nr. 1).

- Het apparaat heeft een dubbele zuigerpomp die door een snelle

voortstuwende beweging en een langzame werkslag gekenmerkt wordt.

- De persbekhouder (pos. 4) is traploos 360° om de lengteas draaibaar.

Hierdoor is ook montage op zeer slecht toegankelijke plaatsen mogelijk.

- De EK 22 Plus heeft een microprocessor besturing die de motor na het

persen uitschakelt, service - intervallen aangeeft, de laadstand van de

accu (pos.nr. 7) aangeeft en een foutdiagnose uitvoert.

4.3. Beschrijving van de lichtdiode-indicatie

De lichtdiode geeft samen met de besturingselektronica informatie over de

toestand van de accu en het gereedschap. De diode gaat branden in de

volgende gevallen:

- Als de accu geplaatst wordt, knippert de lichtdiode enige malen.

Daarmee wordt aangegeven dat de elektronische besturing succesvol een

zelftest heeft uitgevoerd.

- Als de lichtdiode aan het eind van een perscyclus gedurende ca. 20

seconden continu brandt, is de accu leeg en moet opgeladen worden.

- Als de lichtdiode vanaf een bepaald tijdstip steeds aan het eind van een

perscyclus gedurende ca. 20 seconden knippert, dan moet onderhoud

gepleegd worden. Het apparaat moet zo snel mogelijk naar het Klauke

Service Center gezonden worden.

- Als zich een storing voordoet, knippert de lichtdiode ook aan het einde

van het persen. Het knipperen geeft in dit geval aan dat de elektronische

beveiliging geactiveerd is. Een mogelijke oorzaak daarvoor is de poging

een persprocedure met een niet toegestane accu uit te voeren. Als het

apparaat ook na het vervangen van de accu nog steeds knippert, gaat het

om een andere storing of moet er onderhoud gepleegd worden. In deze

gevallen moet het apparaat naar het Klauke Service Center gestuurd

worden.

- Als de LED 20 seconden lang brandt en aansluitend knippert, moet

onderhoud gepleegd worden en is de accu leeg.

zurück / back

Handleiding EK22plus pagina 11

________________________________________________________________________________

5. Aanwijzingen voor het beoogde gebruik

5.1. Bediening van het apparaat

Voor met het werk te beginnen moeten alle actieve, d.w.z.

stroomgeleidende onderdelen in het werkgebied van de monteur

vrijgeschakeld worden. Als dat niet mogelijk is, moeten de

betreffende beschermmaatregelen1voor het werken in de buurt van

onder spanning staande onderdelen genomen worden.

Dan moet de geschikte matrijs (pos.nr. 10) gekozen worden.

Let op

Persgereedschap nooit zonder matrijs gebruiken!

Daarna wordt de trekstaaf(pos.nr. 3) losgemaakt (afb. 2 stand A) en

de persbekhouder geopend. De twee helften van de matrijs worden na

elkaar aan de zijkant onder gebruik van de druk-knoppen (pos. 4) er

ingeschoven tot ze vastklikken (afb. 2 stand E). Nadat de

persbekhouder weer geheel gesloten is, wordt de

vergrendelingsschuif (pos.no. 8) voor de bedieningsschakelaar

(pos.nr. 1) vrijgeschakeld, d.w.z. naar beneden geschoven (afb. 2

stand D).

Voor met het werk te beginnen moet de laadstand van de accu

(pos.nr. 7) gecontroleerd worden2. Een lage laadstand kan

bijvoorbeeld aan het 20 seconden lang oplichten van de licht-diode

(pos.nr. 6) aan het einde van het persen vastgesteld worden.

Het gebruik van de bedieningsschakelaar (pos.nr. 1) start het persen,

dat door het samenkomen van de perskaken gekenmerkt wordt (afb.

2 stand C).

Daarbij bevindt zich het op de geleider geschoven

verbindingsmateriaal bij gesloten persbekhouder in het persprofiel

van de stationaire helft van de matrijs3.

Het persen is afgesloten als de matrijzen samengevoegd zijn (pos.nr.

10). De terugloop van de zuiger geschiedt automatisch nadat de

maximale bedrijfsdruk is bereikt. Daarna kan nog een keer geperst

worden of door het openen van de trekstaaf (pos.nr. 3) het

verbindingsmateriaal uit de persbekhouder genomen worden. Na het

persen moet de vergrendelingsschuif (pos.nr. 8) weer naar boven

geschoven worden.

Let op

Voor het verwisselen van de matrijzen absoluut

bedieningsschakelaars met vergrendelings-

schuiven tegen per ongeluk gebruiken

beveiligen.

Door op de resettoets (pos.nr. 2) te drukken kunnen bij storingen of

noodgevallen de matrijzen in de uitgangspositie teruggezet worden

(afb. 2 stand B).

Let op

Het persen kan te allen tijde onderbroken worden

door de gebruiksschakelaar los te laten.

5.2. Verklaring van de toepassingsgebieden

Het persapparaat beschikt over een groot aantal verschillende

matrijzen (pos.nr. 10) voor het persen van Klauke-verbindings-

materiaal.

1Zie DIN EN 50110-1

2Zie hoofdstuk 5.5

3Zie afbeelding 4 – montage-aanwijzingen voor kabelschoentjes en

verbinders

Tabel 2 (zie afb. 3 op pagina 2)Aanduiding

Pers-

bereik

mm2

Matrijzen

buiten Pers-

profiel

Opper-

vlakte

van de

matrijs

Pers-

breedte

6-300 RKS en VB

normale

uitvoering

CU, QS QS geel ge-

chromati-

seerd

5 mm

6-240 Pers-KS en –

DIN 46235/

DIN 46267

CU, QS

DIN

46235

Kenge-

tal geel ge-

chromati-

seerd

5 mm

10-240 aluminium KS

en VB AL, QS Kenge-

tal blauw

verzinkt 7 mm

25-185 aluminium

persverbinder

Aldrey

AL, QS Kenge-

tal blauw

verzinkt 7 mm

AL, QS Kenge-

tal blauw

verzinkt 7 mm25/4-

120/20 Persverbinder

DIN 48085

T3 St, QS Kenge-

tal gebruind 5 mm

10-240

35-300

Ronde

persmatrijs RU:

QS, ms

QS, sm

- geel ge-

chromati-

seerd

10-70 Plet-/stift-KS CU,

QS,

DIN

46234

QS geel ge-

chromati-

seerd

10-70 Geïso-leerde

plet-KS ISQ,

QS QS geel ge-

chromati-

seerd

10-70 Buis-RKS

voor fijndra-

dige L.

F, QS QS geel ge-

chromati-

seerd

4-50 C-aftak-

klemmen C, QS - geel ge-

chromati-

seerd

5 mm

10-150 RKS en VB

geïsoleerd,

stift-KS

geïsoleerd

IS, QS QS geel ge-

chromati-

seerd

2x50-

2x70 Dubbele pers-

RKS DP, QS QS geel ge-

chromati-

seerd

5 mm

10-50 Nikkel-RKS +

VB Ni, QS - blauw

verzinkt 5 mm

10-70 Ovale pers-

VB Cu o,

Al, QS QS geel ge-

chromati-

seerd

5 mm

10-185 AEH DIN

46228 AE,

QS - geel ge-

chromati-

seerd

2x4 –

2x16 Twin AEH AE,

2xQS - geel ge-

chromati-

seerd

Afkortingen: RKS = buis kabelschoentje, VB = verbinder, AEH =

adereindhulzem, QS = diameter, L- geleider

Let op

Alleen de in tab.2 genoemde verbindingsmaterialen

mogen geperst worden.

Als andere verbindingsmaterialen geperst moeten worden, moet overlegd

worden met de fabriek.

Let op

Er mogen geen onder spanning staande onderdelen

geperst worden.

Bij de EK 22 plus gaat het om een handbediend apparaat dat niet

ingespannen mag worden. Het mag niet stationair gebruikt worden.

Het apparaat is niet voor permanent gebruik bestemd. Na ca. 30-40

persingen achter elkaar moet een pauze van ca. 15 min ingelast worden om

het apparaat te laten afkoelen.

zurück / back

Handleiding EK22plus pagina 12

________________________________________________________________________________

Let op

Bij een te intensief gebruik kunnen er door

verhitting schaden aan het apparaat ontstaan.

Let op

Bij gebruik van elektromotoren kunnen vonken

ontstaan waardoor vuurgevaarlijke of explosieve

stoffen in brand kunnen vliegen.

Let op

Het elektrohydraulische persapparaat mag niet bij

sterke regen of onder water gebruikt worden.

5.3 Verwerkingsaanwijzingen

Volg absoluut de in de catalogus in hoofdstuk 12 genoemde

montage-aanwijzingen 4op.

Let op

Er mogen bij gelijk kengetal alleen de voor het

materiaal voorziene matrijzen gebruikt worden.

5.4. Onderhoudsaanwijzingen

Het persapparaat moet na elk gebruik schoongemaakt worden en

droog opgeborgen worden. Zowel de accu als het laadapparaat

moeten tegen vocht en vreemde voorwerpen beschermd worden.

Het apparaat is onderhoudsvrij, alleen de boutverbindingen moeten

licht ingeolied worden.

In het kader van het beoogde gebruik mogen door de klant alleen de

matrijzen (pos.nr. 10) vervangen worden.

Let op

Apparaatverzegeling niet beschadigen!

Bij beschadiging van de apparaatverzegeling vervalt de garantie.

5.5. Aanwijzing voor het gebruik van de accu en het laadapparaat

Het laadapparaat is gemaakt voor wisselspanning van 230 V met een

frequentie van 50 Hz. Nieuwe accu's moeten voor het gebruik

opgeladen worden. Om de accu op te laden wordt de stekker van het

laadapparaat in het stopcontact en de accu in het laadapparaat

gestoken. De laadtijd bedraagt ca. één uur. De laadstand van de accu

kan op een lichtdiode op het laadapparaat afgelezen worden.

groen: accu is opgeladen

rood: accu is leeg en wordt opgeladen.

knipperen: accu zit er verkeerd ingeschoven of is

te heet, er klinkt een akoestisch signaal.

Schuifde accu zo in het apparaat dat de plus- en minpolen op de

accu overeenkomen met die op het laadapparaat. Als de accu correct

is aangesloten, gaat het oplaadlampje van groen op rood over en

begint het opladen. Als het opladen gereed is wisselt het

oplaadlampje weer naar groen, waarbij tegelijkertijd 5 seconden lang

een pieptoon klinkt.

Er mogen geen andere types accu gebruikt worden, bijv. droge accu's

of autoaccu's, niet in het persapparaat en niet in het laadapparaat.

Laad de accu op zodra desnelheid van de machine merkbaar minder

wordt. Laad niet uit voorzorg een gedeeltelijk ontladen accu op.

Als u een accu oplaadt uit een net gebruikt apparaat of één die lang

in de zon heeft gelegen, kan het oplaadlampje rood knipperen. Wacht

in dat geval een poosje. Het opladen begint als de accu afgekoeld is.

4Zie ook afb. 4 op pagina 2 van deze handleiding

Als het oplaadlampje afwisselend rood en groen knippert en er klinkt 20

seconden lang een pieptoon, dan kan er niet opgeladen worden.

De polen van het laadapparaat of die van de accu zijn vuil of de accu is op

of beschadigd.

Als u twee accu’s na elkaar wilt opladen, wacht u 15 minuten voordat u de

tweede accu gaat opladen.

Vermijd sterke temperatuurschommelingen onder 0°C en boven 40°C.

Daardoor kunnen beschadigingen aan de accu en aan het persapparaat

optreden. De optimale bedrijfstemperatuur ligt tussen 15 en 25°C. Laat het

laadapparaat nooit in de regen of sneeuw liggen. Laadt de accu niet op in

de buurt van licht ontplofbare stoffen of gassen.

Draag het laadapparaat nooit aan het netsnoer en trek het nooit met geweld

uit het stopcontact. Stop geen vreemde voorwerpen in de ventilatieroosters

van het laadapparaat.

Het opladen van de accu mag alleen m.b.v. de door de fabrikant

voorgeschreven laadapparaten plaatsvinden.

Let op!

Stop de accu niet in uw broekzak of in uw gereedschapskist

als zich daar geleidende voorwerpen bevinden zoals bijv.

munten, sleutels, gereedschap of andere metalen

voorwerpen.

Trek de stekker van het laadapparaat na het opladen uit het stopcontact.

Haal het laadapparaat niet uit elkaar.

Om de veiligheid en betrouwbaarheid van het laadapparaat te garanderen

moeten reparaties, onderhoud of instellingen door het Klauke Service

Center uitgevoerd worden.

5.6. Opbergen en transport van het persapparaat

Om het persapparaat tegen beschadigingen te beschermen moet het na

gebruik en nadat het schoongemaakt is in de transportkoffer gelegd worden

die daarna afgesloten wordt.

In deze koffer zit nog een reserve-accu, het laadapparaat, ................... en de

gebruikshandleiding.

6. Wat te doen bij storingen van het persapparaat

a.) Regelmatig knipperen van de lichtdiode-indicatie (pos. 6)

=> accu (pos. 7) vervangen. Als de indicatie blijft branden moet het

apparaat opgestuurd worden (zie ook hoofdstuk 4.3)

b.) Het persapparaat verliest olie.

=> Het apparaat opsturen. Open het apparaat niet en verwijder de

garantieverzegeling niet.

c.) Motor schakelt niet uit en er volgt geen automatische terugloop.

=> Persen onderbreken. Terugsteltoets (pos. 2) ingedrukt houden en

tegelijkertijd bedieningsschakelaar ca. 10 seconden ingedrukt houden.

Als de storing daarmee niet verholpen wordt, moet het apparaat naar het

Klauke Service Center gestuurd worden.

7. Buiten bedrijf stellen/Weggooien

Het weggooien van de diverse componenten van het apparaat moet

gescheiden gebeuren. Daarbij moet eerst de olie afgetapt worden en op een

speciaal inzamelpunt ingeleverd worden.

Let op!

Hydraulische oliën zijn gevaarlijk voor het grondwater.

Ongecontroleerd aftappen of ondeskundig weggooien is

strafbaar.

Vervolgens moet de accu afgegeven worden op één van de daarvoor

bestemde inzamelpunten.

Houd u zich bij het weggooien van de resterende onderdelen van het

apparaat aan de EG - milieurichtlijnen.

Wij raden aan wegens mogelijke milieuvervuiling het weggooien uit te

laten voeren door daarin gespecialiseerde bedrijven. Het oude apparaat kan

niet kosteloos door de fabrikant teruggenomen worden.

zurück / back

Handleiding EK22plus pagina 13

________________________________________________________________________________

8. Technische gegevens

Gewicht van het complete

apparaat incl. accu: ca. 4,15 kg

Perskracht: ca. 60 kN

Aandrijfmotor: Gelijkstroom-permanentveldmotor

Accucapaciteit: 2 Ah

Accuspanning: 12 V

Accu laadtijd: ca. 1 uur,

resp. 0,25 uur met snellader

Perstijd: 3 s tot 6 s (afhankelijk van de

connectorgrootte)

Persingen per accu: ca. 160 persingen

(bij Cu 150 mm² DIN 46235)

Hydraulische olie: ca. 65 ml "AVIA HVI 15"

Omgevingstemperatuur: -20°C tot +40°C

Geluidsniveau: 75 dB (A) op1 m afstand

Vibraties: < 2,5 m/s²

(gewogen effectieve waarde van de

versnelling)

Maten: Zie afb. 2

Opmerking

Deze handleiding kan kosteloos onder bestelnummer HE.4872

nabesteld worden.

zurück / back

Auf dem Knapp 46

D-42855 Remscheid

_____________________________________________________________________________

Handgeführtes Elektrowerkzeug Typ EK 22 plus

(D) CE - Konformitätserklärung. Wir erklären in alleiniger Verantwortlichkeit, daß diesesProdukt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt:
