Klauke TEXTRON EK 60 VP plus User manual

Joh.-Christoph Schütz HE7931_I.doc
HE.7931_I 4/99 ∑# 11
Bedienungsanleitung
Instruction Manual
EK 60 VP plus
Serialnummer

Bedienungsanleitung EK 60 VP plus Seite 2
______________________________________________________________________________________________________________________

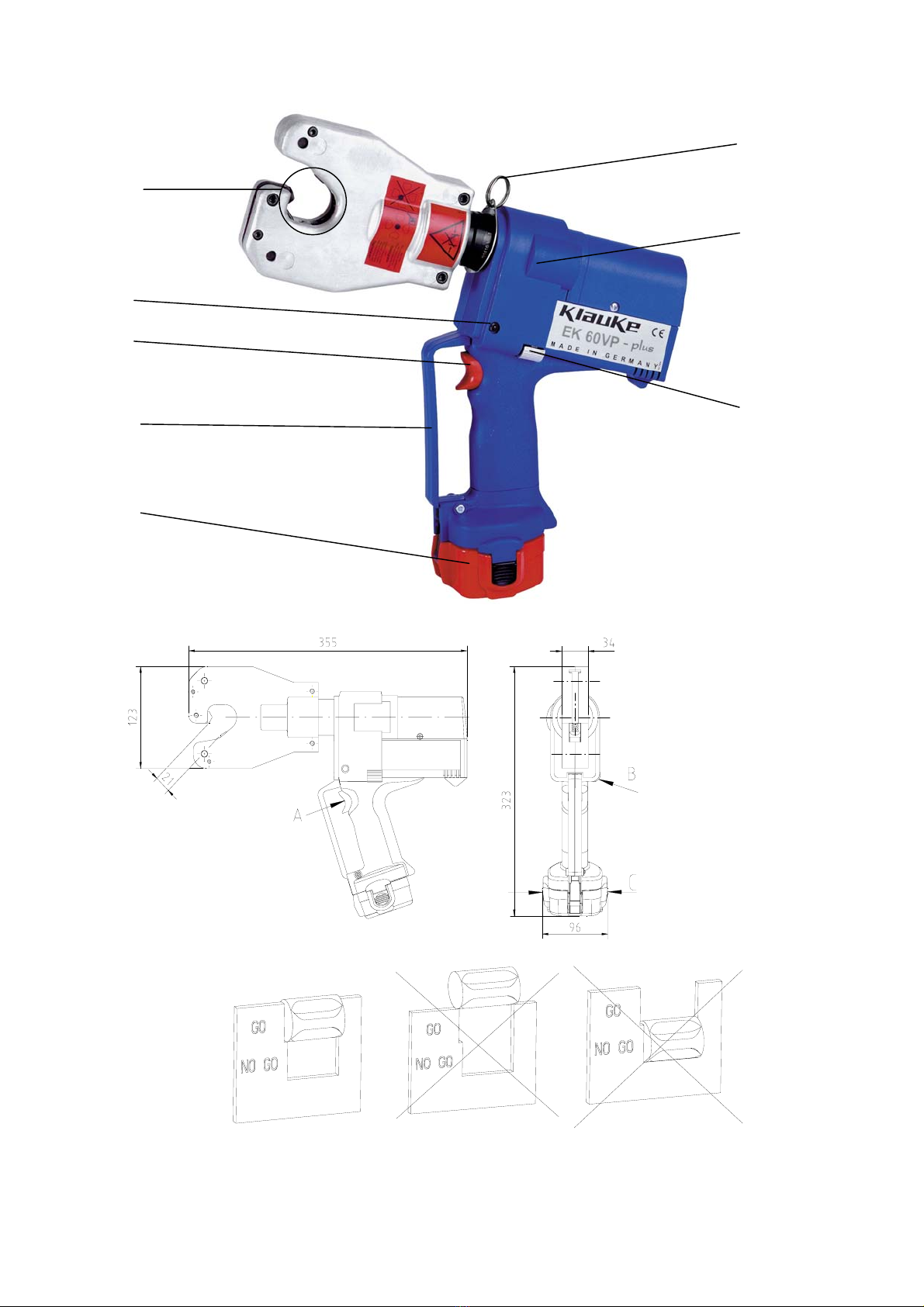

Bild/Picture 1
8
4
5
6
1
2
3
7
Bild/Picture 3
Bild/Picture 2
Preßkraft richtig Preßkraft zu hoch Preßkraft zu niedrig

Bedienungsanleitung EK 60 VP plus Seite 3
______________________________________________________________________________________________________________________
Bedienungsanleitung
für das elektro-hydraulische Preßgerät Typ EK 60 VP plus,
Seriennummer ............................
Inhaltsangabe
1 Einleitung
2 Aufschriften
3 Gewährleistung
4 Beschreibung des elektro-hydraulischen Preßgerätes
4.1 Beschreibung der Komponenten
4.2 Kurzbeschreibung der wesentlichen Leistungsmerkmale des
Gerätes
4.3 Beschreibung der Leuchtdiodenanzeige
5 Hinweise zum bestimmungsgemäßen Gebrauch
5.1 Bedienung des Gerätes
5.2 Erläuterung des Anwendungsbereiches
5.3 Verarbeitungshinweise
5.4 Wartungshinweise
5.5 Hinweis zur Verwendung des Akkus und des Ladegeräts
5.6 Aufbewahrung und Transport des Preßgerätes
6 Verhalten bei Störungen am Preßgerät
7 Außerbetriebnahme/Entsorgung
8 Technische Daten
Symbole
Sicherheitstechnische Hinweise
Bitte unbedingt beachten, um Personen-
und Umweltschäden zu vermeiden.
Anwendungstechnische Hinweise
Bitte unbedingt beachten, um Schäden am
Gerät zu vermeiden.
1. Einleitung
Vor Inbetriebnahme Ihres Preßgerätes
lesen Sie sich die Bedienungsanleitung
sorgfältig durch.
Benutzen Sie dieses Gerät ausschließlich für den
bestimmungsgemäßen Gebrauch.
Das Preßgerät darf nur durch eine elektrotechnisch unterwiesene
Person bedient werden. Das Mindestalter beträgt 16 Jahre.
Diese Bedienungsanleitung ist während der gesamten Lebensdauer
des Gerätes mitzuführen.
Der Betreiber muß
- dem Bediener die Betriebsanleitung zugänglich machen und
- sich vergewissern, daß der Bediener sie gelesen und verstanden
hat.
2. Aufschriften
Auf dem an dem Gehäuse angebrachten Typenschild finden Sie
Typbezeichnung, Herkunftsangabe und den Firmennamen. Auf der
gegenüberliegenden Seite des Gehäuses befindet sich ein
Aufkleber mit einer Kurzdarstellung der preßbaren Querschnitte
für Kupfer und Aluminium und der Preßkraft. Die Seriennummer
befindet sich auf dem Hydraulikzylinder zwischen dem Gehäuse
und dem Preßkopf. Am Preßkopf befindet sich ein Hinweis auf
eine mögliche Quetschgefahr bei Preßvorgängen und ein Hinweis
auf mögliche Fehler beim Verpressen.
3. Gewährleistung
Die Gewährleistung beträgt bei sachgemäßer Bedienung und unter
Einhaltung der vorgeschriebenen Serviceintervalle 6 Monate ab
Lieferdatum, sofern keine gesetzlichen Bestimmungen davon
abweichende Gewährleistungen fordern.
4. Beschreibung des elektro-hydraulischen Preßgerätes
4.1. Beschreibung der Komponenten
Das elektro-hydraulische Preßgerät mit unserer Typbezeichnung EK 60
VP plus ist ein handgeführtes Gerät und besteht aus folgenden
Komponenten:
Tabelle 1 (siehe Bild 1 Seite 2)
Pos.-
Nr.
Bezeichnung Funktion
1 Bedienungs-
schalter
Auslösung des Preßvorgangs
2 Rückstelltaste Taste zum Öffnen der Preßdorne im
Fehler-, bzw. Notfall
3 Handschutz Bügel zum Schutz der bedienenden Hand,
kein Transportgriff!
4 Preßdorne 3 bewegliche und ein stationärer Preßdorn
5 Gehäuse Ergonomisch geformtes Kunststoff-
gehäuse
6 Leuchtdioden-
anzeige
Kontrollinstrument zum Feststellen des
Ladezustandes, eines Gerätefehlers und
zur Wartungsanzeige.
7 Akku wiederaufladbarer 2,6 Ah NiCd Akku
(RA4)
8 Ring Öse zum Sichern des Werkzeuge und/oder
für die Montage
4.2 Kurzbeschreibung der wesentlichen Leistungsmerkmale des Gerätes
- Das Gerät besitzt einen automatischen Rücklauf, der den Kolben nach
Erreichen der max. Preßkraft automatisch in die Ausgangslage
zurückfährt.
- Das Gerät ist mit einem Nachlaufstop ausgerüstet, der den Vorschub
nach Loslassen des Bedienungsschalters (Pos.-Nr. 1) sofort stoppt.
- Das Gerät ist mit einer Doppelkolbenpumpe ausgestattet, die durch
einen schnellen Vorschub und einen langsamen Arbeitshub
gekennzeichnet ist.
- Der Preßkopf ist stufenlos 360° um die Längsachse drehbar. Dieses
ermöglicht Montagen auch an sehr schlecht zugänglichen Stellen.
- Der Preßkopf besitzt Zentrierstifte, die ein automatisches Zentrieren
des Verbindungsmateriales im Preßkopf gewährleisten.
- Die EK 60 VP plus ist mit einer Mikroprozessor-Steuerung
ausgestattet, die den Motor nach vollendetem Preßvorgang abschaltet,
Service Intervalle anzeigt, den Ladezustand des Akkus (Pos.-Nr. 7)
angibt und eine Fehlerdiagnose durchführt.
4.3 Beschreibung der Leuchtdiodenanzeige
Die Leuchtdiode (Pos.-Nr. 6) dient in Verbindung mit der Steuerungs-
elektronik zur Information über den Zustand des Akkus (Pos.-Nr. 7) und
des Werkzeuges. Im einzelnen leuchtet die Diode in folgenden Fällen:
Signal Dauer Zeitpunkt Bedeutung
wenige Sekunden
Blinken
beim Einsetzen des
Akkus
Durchführung
des Selbsttests
20 Sekunden
Dauerleuchten
Nach dem
Arbeitsvorgang
Akku leer
1
20 Sekunden
Blinken (2Hz)
Nach dem
Arbeitsvorgang
Fehler oder
Wartung fällig
2
20 Sekunden
Blinken (5Hz)
Während der Dauer
der Übertemperatur
Gerät zu heiß
20 Sekunden
Leuchten und
Blinken
Nach dem
Arbeitsvorgang
Wartung fällig
und Akku leer
1Anmerkungen:
- Blinkt die Leuchtdiode ab einem bestimmten Zeitpunkt immer am Ende eines
Arbeitsvorgangs für etwa 20 Sekunden, dann ist eine Wartung fällig. Das Gerät ist
baldmöglichst ins Werk einzuschicken.
- Beim Auftreten eines Fehlers blinkt die Leuchtdiode gleichfalls am Ende eines
Arbeitszykluses. Das Blinken zeigt in diesem Fall das Ansprechen der
elektronischen Sicherung an. Eine mögliche Ursache dafür ist der Versuch, einen
Zyklus mit einem unzulässig entleerten Akku durchzuführen. Tritt das Blinken
auch nach Auswechseln des Akkus weiterhin auf, liegt eine andere Störung vor
oder eine Wartung ist fällig. In diesen Fällen ist das Gerät ins Werk einzuschicken.
2Wird das Gerät zu heiß schaltet sich das Gerät selbständig ab. Nach Absinken der
Temperatur ist das Gerät automatisch wieder einsatzbereit.

Bedienungsanleitung EK 60 VP plus Seite 4
______________________________________________________________________________________________________________________
5. Hinweise zum bestimmungsgemäßen Gebrauch
Vor Arbeitsbeginn sind alle aktiven, d.h. stromführenden Teile im
Arbeitsumfeld des Monteurs freizuschalten. Ist dieses nicht
möglich sind entsprechende Schutzvorkehrungen2für das Arbeiten
in der Nähe von unter Spannung stehenden Teilen zu treffen.
Es sollte vor Arbeitsbeginn der Ladezustand des Akkus (Pos.-Nr.
7) überprüft worden sein3. Ein niedriger Ladezustand kann
beispielsweise an der Leuchtdiode (Pos.-Nr. 6) durch ein 20 s’iges
Aufleuchten am Ende einer Pressung erkannt werden.
5.1. Bedienung des Gerätes
Das Verbindungsmaterial wird mittig zwischen den 4 Preßdornen
(Pos.-Nr. 4) positioniert.
Achtung
Bei einer außermittigen Verpressung kann es zu
Schäden an dem Preßkopf kommen!
Die Betätigung des Bedienungsschalters (Pos.-No. 1) leitet den
Preßvorgang ein, der durch das Zusammenfahren der Preßdorne
(Pos.-Nr. 4) gekennzeichnet wird (Bild 2 Bewegungsrichtung C).
Ein Preßvorgang ist abgeschlossen, wenn die Preßdorne (Pos.-Nr.
4) zusammengefahren sind. Der Rücklauf des Kolbens erfolgt
automatisch nach Erreichen der max. Preßkraft. Anschließend
kann ein weiterer Preßvorgang vorgenommen werden oder das
Verbindungsmaterial aus dem Preßkopf herausgenommen werden.
Achtung
Beim Schließen der Preßdorne nicht mit
den Händen in den Preßkopf eingreifen.
Durch Drücken der Rückstelltaste (Pos.-Nr. 2) können im Fehler-,
bzw. Notfall die Preßdorne (Pos.-Nr. 4) in die Ausgangsposition
zurückgefahren werden (Bild 2 Stellung B).
Achtung
Der Preßvorgang kann jederzeit durch Loslassen
des Betätigungsschalters unterbrochen werden.
5.2. Erläuterung des Anwendungsbereiches
Das Preßgerät verfügt über Preßdorne (Pos.-Nr. 4), die kraftge-
steuert ohne Werkzeugwechsel Klauke Cu- und Al-Verbindungs-
material verpressen können.
Tabelle 2
Verbindungsmaterial Preßbereich
RKS “Normalausführung” und
~ für Schaltgeräte-Anschlüsse
10 –240 mm²
Verbinder “Normalausführung” 10-120 mm²
RKS für feindrähtige Leiter 10-240 mm²
Andere Anwendungen auf Anfrage.
Abk.: RKS – Rohrkabelschuhe, QKS – Quetschkabelschuhe
Achtung
Es dürfen nur die in Tab. 2 genannten
Verbindungsmaterialien verpreßt werden.
Sollten andere Verbindungsmaterialien verpreßt werden müssen,
ist eine Rücksprache mit dem Werk zwingend erforderlich.
Achtung
Es dürfen keine unter Spannung stehenden
Teile verpreßt werden.
2Siehe DIN EN 50110-1
3siehe Kapitel 5.5
Bei der EK 60 VP plus handelt es sich um ein handgeführtes Gerät, das
nicht eingespannt werden darf. Es darf nicht für den stationären Einsatz
verwendet werden.
Das Gerät ist nicht für den Dauerbetrieb geeignet. Es muß nach ca. 30-
40 Verpressungen hintereinander eine Pause von ca. 15 min eingelegt
werden, um das Gerät abzukühlen.
Achtung
Bei zu intensivem Gebrauch kann es durch Erhitzung zu
Schäden am Gerät kommen.
Achtung
Beim Betrieb von Elektromotoren kann es zur
Funkenbildung kommen, durch die feuergefährliche oder
explosive Stoffe in Brand gesetzt werden können.
Achtung
Das elektrohydraulische Preßgerät darf nicht bei starkem
Regen oder unter Wasser eingesetzt werden.
5.3. Verarbeitungshinweise
Um die Einhaltung der erforderlichen Preßkraft des Werkzeuges zu
überprüfen, ist als Zubehör eine Lehre (TGVP) und Prüfzylinder (TS10)
erhältlich. Die Prüfzylinder müssen mittig in axialer Richtung in den
Preßkopf eingelegt und verpreßt werden. Anhand der Längen-änderung
des Prüfzylinders kann eine Aussage über die aktuelle Preßkraft
getroffen werden. (siehe Bild 3) Sind die Prüfzylinder ohne
Berücksichtigung der Verwerfungen zu lang oder zu kurz muß das
Werkzeug neu eingestellt werden.
Bitte beachten Sie unbedingt die im Katalog Kapitel 12 angeführten
Montagehinweise.
5.4. Wartungshinweise
Das Preßgerät ist weitestgehend wartungsfrei. Nach 10.000
Verpressungen ist eine Wartung4fällig, die über die Leuchtdiode (Pos.-
Nr. 6) angezeigt wird. Es ist nach jedem Gebrauch zu reinigen und
trocken zu lagern. Sowohl Akku als auch Ladegerät müssen vor
Feuchtigkeit und vor Fremdkörpern geschützt werden.
Im Rahmen des bestimmungsgemäßen Gebrauchs darf vom Kunden nur
der Akku (Pos.-Nr. 7) gewechselt werden.
Achtung
Geräteversiegelung nicht beschädigen!
Bei Beschädigung der Geräteversiegelung erlischt der Garantieanspruch.
Zur Kontrolle der erforderlichen Preßkraft kann über einen Meßadapter
(Art.-Nr. MAVP) in Verbindung mit unserem digitalem Anzeigegerät
TC1 die tatsächliche Preßkraft exakt ermittelt werden.
5.5. Hinweis zur Verwendung des Akkus und des Ladegerätes
Das Ladegerät ist für 230 V/50-60 Hz ausgelegt. Neue Akkus müssen
vor dem erstmaligen Gebrauch geladen werden. Zur Aufladung des
Akkus wird der Stecker des Ladegerätes in die Steckdose und der Akku
in das Ladegerät eingesteckt. Die Ladezeit beträgt ca. eine Stunde. Der
Ladezustand des Akkus5wird an der Leuchtdiode am Ladegerät
abgelesen.
grün: Akku ist aufgeladen
rot: Akku wird gerade geladen.
blinken: Akku nicht vollständig eingeschoben oder Akku zu heiß,
ein akustisches Signal ertönt.
Ist der Ladevorgang abgeschlossen, wechselt das Ladelicht wieder auf
grün, wobei gleichzeitig ein akustisches Signal 5 Sekunden lang ertönt.
Es dürfen keine artfremden Akkus weder im Preß- noch im Ladegerät
verwendet werden.
4siehe Kap. 4.3
5Der Ladezustand des Akkus kann auch an der LED des Gerätes durch
Leuchten am Ende einer Pressung erkannt werden. Siehe Kap. 4.3.

Bedienungsanleitung EK 60 VP plus Seite 5
______________________________________________________________________________________________________________________
Laden Sie Ihren Akku auf, sobald die Geschwindigkeit Ihrer
Maschine merklich nachläßt, bzw. die Anzeige am Gerät (siehe
Kap. 4.3) auf einen leeren Akku hinweist. Laden Sie nicht
vorsichtshalber einen teilentladenen Akku nach.
Wenn Sie einen Akku aus einem kürzlich betriebenen Gerät oder
einen, der längere Zeit in der Sonne lag, laden, kann das
Aufladelicht rot blinken. Warten Sie in diesem Fall eine Weile.
Das Aufladen beginnt nach Abkühlung des Akku.
Blinkt das Aufladelicht abwechselnd rot und grün und wird ein
Warnsignal 20 sec. lang abgegeben, ist das Aufladen nicht
möglich. Die Pole des Ladegerätes oder die des Akkus sind durch
Staub verschmutzt oder der Akku ist verbraucht oder beschädigt.
Wollen Sie zwei Akkus nacheinander aufladen, warten Sie 15 min
bevor Sie den zweiten Akku laden.
Laden Sie den Akku bei einer Raumtemperatur von 10°C bis 40°C.
Lassen Sie das Ladegerät nie im Regen oder Schnee liegen. Laden
Sie den Akku nicht in Anwesenheit leicht entzündbarer Stoffe oder
Gase.
Tragen Sie das Ladegerät nie am Netzkabel und ziehen Sie es nicht
gewaltsam aus der Steckdose heraus. Stecken Sie keine
Gegenstände in die Lüftungsgitter des Ladegerätes.
Das Laden der Akkus darf nur in den vom Hersteller
vorgeschriebenen Ladegeräten vorgenommen werden.
Achtung
Stecken Sie den Akku nicht in Ihre Hosentasche
oder in Ihre Werkzeugkiste, wenn sich in ihnen
leitfähige Teile befinden, wie z.B. Münzen,
Schlüssel, Werkzeuge oder andere metallische Teile.
Ziehen Sie den Stecker des Ladegerätes nach dem Laden aus der
Steckdose heraus. Nehmen Sie das Ladegerät nicht auseinander.
Um die Sicherheit und Zuverlässigkeit des Ladegerätes zu
gewährleisten sollten Reparatur, Wartung oder Einstellung durch
unser Service-Center durchgeführt werden.
5.6. Aufbewahrung und Transport des Preßgerätes
Um das Preßgerät vor Beschädigungen zu schützen, muß es nach
Gebrauch und nachdem es gesäubert worden ist, in den Transport-
koffer gelegt werden, der dann anschließend sicher zu verschließen
ist.
6. Verhalten bei Störungen am Preßgerät
a.) Regelmäßiges Blinken der Leuchtdiodenanzeige (Pos.-Nr. 6)
=> Akku (Pos.-Nr. 7) austauschen. Leuchtet die Anzeige weiter,
muß das Gerät eingeschickt werden. (siehe auch Kap. 4.3)
b.) Das Preßwerkzeug verliert Öl.
=> Das Gerät einschicken. Das Gerät nicht öffnen und die
Geräte-versiegelung nicht entfernen.
c.) Preßwerkzeug erreicht den Enddruck nicht.
=> Preßvorgang unterbrechen. Rückstelltaste (Pos.-Nr. 2)
gedrückt halten und gleichzeitig Bedienungsschalter ca. 10 sec.
Dauerbetätigen. Wird der Fehler dadurch nicht behoben, muß
das Gerät ins Werk eingeschickt werden.
7. Außerbetriebnahme/Entsorgung
Die Entsorgung der einzelnen Komponenten des Aggregates muß
getrennt erfolgen. Dabei muß zuerst das Öl abgelassen werden und
an speziellen Abnahmestellen entsorgt werden.
Achtung
Hydrauliköle stellen eine Gefahr für das
Grundwasser dar. Unkontrolliertes Ablassen oder
unsachgemäße Entsorgung steht unter Strafe.
(Umwelthaftungsgesetz)
Anschließend muß der Akku (Pos.-Nr. 7) unter Berücksichtigung der
Batterieverordung speziell entsorgt werden.
Bei der Entsorgung der restlichen Teile des Aggregates beachten Sie
bitte die Umweltstandards der Europäischen Gemeinschaft, respektive
der in Ihrem Land geltenden Vorschriften.
Wir empfehlen wegen möglicher Umweltverschmutzung die Entsorgung
durch zugelassene Fachunternehmen vornehmen zu lassen.
Achtung
Das Gerät darf nicht als Einheit im Restmüll entsorgt
werden, da es auf der Deponie Umweltschäden
verursachen kann.
Eine kostenfreie Rücknahme des Altgerätes durch den Hersteller kann
nicht zugesagt werden.
8. Technische Daten
Gewicht des kompl. Gerätes: ca. 5,0 kg (inklusive Akku)
Antriebskraft: ca. 55 kN
Antriebsmotor: Gleichstrom-Permanentfeldmotor
Akkuspannung: 12 V
Akkukapazität: 2,6 Ah [RA4]
Akku-Ladezeit: ca. 1 h [LG 4], bzw. ¼ h [LG5]
Preßzeit: ca. 5 s
Pressungen pro Akku: ca. 150 Pressungen
(Cu 150 mm² DIN 46235)
Hydrauliköl: ca. 65 ml "Shell Tellus T15"
Umgebungstemperatur: -20°C bis +40°C
Schalldruckpegel: 70 dB (A) in 1m Abstand
Vibrationen: < 2,5 m/s²
(gewichteter Effektivwert der
Beschleunigung)
Maße: Siehe Bild 2
Anmerkung
Diese Bedienungsanleitung kann jederzeit kostenlos unter der Bestell-
Nr. HE.7931_I nachbestellt werden.

Instruction Manual EK 60 VP plus page 6
______________________________________________________________________________________________________________________
Instruction Manual
for the electric-hydraulic crimping unit Type EK 60 VP plus,
Serial-No. ............................
Index
1 Introduction
2 Labels
3 Warranty
4 Description of the electric-hydraulic crimping unit
4.1 Description of the components
4.2 Brief description of the important features of the unit
4.3 Description of the light diode display
5 Remarks in respect of the determined use
5.1 Operation of the units
5.2 Explanation of the application range
5.3 Mounting instructions
5.4 Service and Maintenance instructions
5.5 Remarks on the use of the Battery Cartridge and Charger
5.6 Storage and transport of the crimping unit.
6 Troubleshooting
7 Putting out of operation/waste disposal
8 Technical data
Symbols
Safety warnings
Please do not disregard these instructions in order
to avoid human injuries and environmental
damages.
Operational warnings
Please do not disregard them to avoid damaging the
pump unit.
1. Introduction
Before starting to use the tool please read the
instruction manual carefully.
Use this tool exclusively for its determined use.
Mounting and assembly of connecting material with the help of
this tool must only be performed by specially trained personnel.
The minimum age is 16 years.
This instruction manual has to be carried along during the entire
life span of that tool.
The operator has
- to guaranty the availability of the instruction manual for the user
and
- to make sure, that the user has read and understood the
instruction manual.
2. Labels
On the labels fixed on the housing of the tool you’ll find the type
specification name of the manufacturer and the company logo. On
the opposite side of the housing you’ll find a label with a brief
presentation of the scope of manageable cross-sections for copper
and aluminium and the pressing force. The serial number is on the
hydraulic cylinder between the housing and the crimping head. On
the crimping head you’ll find a warning against possible injuries
during the crimping process and against crimping errors.
3. Warranty
If correct operation is guaranteed our warranty is 6 months from
the time of delivery unless otherwise specified by local guidelines
and law.
4. Description of the electric-hydraulic crimping unit
4.1. Description of the components
The electric-hydraulic crimping unit type EK 60 VP plus is a hand held
tool and consists of the following components:
Table 1 (see Picture 1 page 2)
Pos.-
No.
Description Function
1 Trigger switch to start crimping procedure
2 Retract
button
button to retract the indenters in case of error
or emergency
3 Removable
hand guard
guard to protect the operating hand, not for
transportation
4 Indenter 3 moving and 1 stationary indenter
5 Housing ergonomically formed plastic housing for
perfect handling with a detachable lid
6 Light diode
display
indicator for tool functions and battery
charge control
7 Battery
cartridge
rechargeable 2,6 Ah NiMH battery (RA4)
8 Ring Loop to secure the tool and/or for assembly
purposes
4.2. Brief description of the important features of the unit
- The hydraulic unit incorporates an automatic retraction which returns
the indenters into its starting position when the maximum operating
pressure is reached.
- The unit is equipped with a special brake which stops the forward
motion of the indenters when the trigger (Pos.-No. 1) is released.
- The unit is equipped with a double piston pump which is characterised
by a rapid approach of the indenters (Pos.-No. 4) towards the
connector and a slow crimping motion.
- The crimping head can be smoothly turned by 360° around the
longitudinal axis in order to gain better access to tight corners and
other difficult working areas.
- The crimping head incorporates guiding mechanism, respectively
centering pins, which provide an automatic centering of the
connecting material in the crimping head.
- The EK 60 VP plus is equipped with a microprocessor which
indicated service intervals, internal checks and low battery charges. It
also shuts off the motor automatically after the crimp is completed.
4.3. Description of the light diode display
This tool is equipped with a special circuit board incorporating several
important features to inform the user about the current status of the unit.
The diode (Pos.-No. 6) signals in the following cases:
Signal Duration When it
occures
What it means
a few seconds of
flashing
battery
insertion
self check – O.K.
glowing for
20 seconds
after crimp battery discharged
1
flashing for
20 seconds (2Hz)
after crimp return for service
2
flashing for
20 seconds (5Hz)
During high
temperature
unit too hot
20 sec. glowing
and flashing
intermittently
after crimp service required
and battery flat
1Remarks:
- Does the diode signal periodically at the end of a working cycle for
approx. 20 sec the unit must be returned to an authorised Service Center
for Service as soon as possible.
- In case of an error the light diode display also signals periodically at the
end of a working cycle. The signal indicates in this case the circuit opening
by the electronic fuse. A possible reason for that is that a cycle was
performed with an incorrectly low battery. If the signal occurs even after
changing the battery there must be a different error or a service is due. In
these cases the tool must be returned to the manufacturer or an authorised
service center.
2The unit switches off when it gets too hot. It switches on automatically after
the unit cooled off.

Instruction Manual EK 60 VP plus page 7
______________________________________________________________________________________________________________________
5. Remarks in respect of the determined use
Before starting any work on electrical appliances it must be
safeguarded that there are no live parts in the immediate assembly
area of the user. Is this not possible special precaution measures1
for working near live parts must be provided.
Prior to operating the unit the charging level of the battery (Pos.-
No. 7) should have been tested2. A low charging level can be
detected by the flashing of the LED (Pos.-No. 6) for 20 s at the end
of a crimping cycle.
5.1. Operation of the unit
The connecting material must be positioned right in the center of
the four indenters (Pos.-No. 4).
Attention
If the connector is crimped in an out-of-center
position the crimping head can damaged.
The crimping procedure is initiated by actuating the trigger (Pos.-
No. 1 & Picture 2 Pos. C). The crimping process is defined by the
closing motion of the indenters (Pos.-No. 4).
The crimping process is terminated when the crimping force is
reached. After having completed the crimp the indenters (Pos.-No.
4) return into the starting position automatically.
Attention
Keep Hands and fingers away from
approaching, resp. closing, indentors.
In case of error or emergency the indenters (Pos.-No. 4) can be
returned into the starting position by actuating the retract button
(Pos.-No. 2 & Picture 2 Pos. B).
Attention
The crimping process can be interrupted at any
moment by releasing the trigger.
5.2. Explanation of the application range
Our electric hydraulic crimping unit is a dieless crimper supplied
with four indenters (Pos.-No. 4) to crimp primarily Klauke copper
and aluminium cable lugs and connectors.
Table 2
Connecting material Range
TCL “Standardversion” +
for switchgear connections
10 –240 mm²
Connectors “Standardversion” 10-120 mm²
TCL for fine str. connectors 10-240 mm²
For other applications please contact your service partner.
Abbreviation: TCL – Tubular cable lugs
Attention
Do only crimp those connecting materials
mentioned in Tab. 2
If different conducting materials have to be crimped, please
contact the manufacturer.
Attention
Do not crimp on live cables or conductors
The EK 60 VP plus is a hand held tool and it is not supposed to be
restrained in a vise. It is not allowed to use the tool in a stationary
application.
1See EN 50110-1
2See Chapter 5.5 for more information of the battery and charging unit
The tool is not designed for continued crimping operations. After a
sequence of approximately 30-40 completed crimps you have to make a
break of 15 min. to give the tool time to cool down.
Attention
Too intensive use can cause heat damages for the tool
Attention
During the operation of electric engines sparks can occur
which might ignite highly inflammable or explosive
liquids and materials
Attention
Electric-hydraulic crimping tools should not be operated
in pouring rain or under water.
5.3. Mounting instructions
In order to guaranty the required crimping force the user can order a
special gauge (TGVP) and test slugs (TS10). The slug must be centered
in the crimping head and crimped in axial direction. The difference in
length provides information about the actual crimping force of the tool.
(Pls. see picture 3) If the slugs are too long or too short the tool must be
re-adjusted.
Please read the assembly instructions in Chapter 12 of our general
catalogue.
5.4 Service and maintenance instruction
The electric-hydraulic crimping unit is equipped with a controller
enabling the user to see when the next service is due. (Pls. read chapter
4.3 for more information) When the next service is due the unit must be
returned to an authorised service center.
For every day service the unit has to be cleaned and dried after each use.
The battery cartridge (Pos.-No. 7) and the charging unit have to be
protected against humidity and dust.
Within the determined use of the tool only the batteries (Pos.-No. 7) are
permitted to be changed by the customers.
Attention
Do not damage the seals of the tool.
If the seals are damaged the warranty is invalidated.
In order to check the required crimping force of the tool use our
measuring adapter (Part.-No. MAVP) with our digital meter TC 1 to
determine the exact actual crimping force.
5.5 Remarks on the use of the battery cartridge and charging unit.
The charging unit is run with a nominal voltage of 230 V and a
frequency of 50-60 Hz. New batteries must be charged prior to use. To
charge the battery cartridge (Pos.-No. 7) the power plug of the charging
unit has to be plugged into the power supply and the battery cartridge
has to be pushed into the charging unit. The charging time is one hour.
The charging level of the battery cartridge can be checked by a LED4.
green battery cartridge is charged
red Battery cartridge is empty and is just being charged
flashing battery cartridge is not pushed in properly or too hot,
a sound signal occurs
Is the battery plugged in correctly the LED changes from green to red
and the charging procedure starts. When the charging procedure is
terminated the LED changes again to green. Simultaneously a signal
occurs for 5 seconds.
No other battery cartridges e.g. dry batteries or car batteries etc. are
permitted to be used neither in the tool nor in the charging unit.
As soon as the speed of the machine decreases noticeably the battery
must be recharged. Do not recharge a partially discharged battery as a
precaution.
4The charging level of the battery can also be verified by the LED of the
tool at the end of a crimping cycle. See chapter 4.3 for further information.

Instruction Manual EK 60 VP plus page 8
______________________________________________________________________________________________________________________
If charging a battery which has currently been used or which was
laying in the sun for a longer period of time the LED might flash
red. In this case wait for a while. The charging procedure starts
after the battery cooled down.
Does the LED flash red and green and does an audible tone occur
for 20 seconds it is not possible to charge that battery. The poles of
the battery or the charging unit are dirty or the battery is low or
damaged. If you want to charge two batteries in a row wait for 15
min before you charge the second battery.
Avoid great fluctuating temperatures under 0°C and above 40°C.
Through these fluctuations damages may result for the battery
cartridge as well as for the charging unit. The best operation
temperature is between 15-25 °C.
Do not leave or operate the charging unit in rain or snow. Do not
charge the battery near lightly inflammable materials or gases.
Do not use the cord to transport the charging unit or to pull the
plug out of a wall socket with force. Do not insert strange parts
into the ducts of the charging unit.
The charging of the batteries must only be done with charging
units supplied by the manufacturer.
Attention
Do not place the battery in your pocket or in your
toolbox if there are any conductive materials in it
such as coins, keys, tools or other metallic parts.
Pull the plug of the charging unit after charging. Do not
disassemble the charging unit or battery.
In order to safeguard a safe and proper performance of the
charging unit the repair and service of the unit should be made
through our Service Center.
5.6 Storage and transport of the crimping tool
In order to protect the tool against damages it has to be cleaned
carefully after each use and be put into the transportation case
which has to be closed safely.
6. Troubleshooting
a.) Flashing of the light diode display (Pos.-No. 6)
=> See chapter 4.3 for more information about the special
functions of the tool.
b.) The tool loses oil.
=> Return the tool to the manufacturer. Do not open the tool and
damage the seals of the tool.
c.) The crimping tool does not reach the final operating pressure.
=> Stop the crimping process. Press the retract button (Pos.-No.
2) and the operating switch continuously and simultaneously for
about 10 sec. Is the malfunction not be eliminated by this
attempt the tool has to be returned to the manufacturer.
7. Putting out of operation/waste disposal
The disposal of the various components of the tool has to be
treated separately. First you have to dispose of the oil at special
delivery points.
Attention
Hydraulic oils represent a danger for the ground-
water. Uncontrolled draining of or improper
disposal is under penalty. (environmental liability
law)
Next, the battery cartridge (Pos.-No. 7) has to be specially
disposed of according to the EEC Battery Guideline.
For the disposal of the remaining parts please reference the EC
environmental guideline.
Because of possible environmental damages we recommend to
dispose of the tool by professional companies.
Attention
Do not dispose of the unit in your residential waste
because it will finally end up on the waste dump which
would be hazardous for the environment.
A return of the old tool free of charge to the manufacturer cannot be
granted.
8. Technical Data
Weight of the complete tool: approx. 5,0 kg (incl. battery)
Drive force: approx. 55 kN
Driving motor: direct-current permanent field motor
Battery voltage: 12 V
Battery capacity 2,6 Ah
Charging time: approx. 1 h (LG4),
¼ h with Quickcharger (LG5)
Crimping time: approx. 5 s
Crimp per battery: approx. 150 crimps
(Cu 150 mm² DIN 46235)
Hydraulic oil: approx. 65 ml "Shell Tellus T 15"
Environmental temperature: -20°C to –40°C
Sound level: 70 dB (A) in 1m distance
Vibrations: < 2,5 m/s²
Dimensions: See Picture 2
Additional instruction manuals are available free of charge. The part # is
HE.7931_I.

Service EK 60 VP plus Seite/page 9
______________________________________________________________________________________________________________________
DEUTSCHLAND Klauke Remscheid
Mr. Radtke
Auf dem Knapp 46
42855 Remscheid
Tel.: ++49 (0)2191/907-168
Fax: ++49 (0)2191/907-242
E-Mail: [email protected]
FRANKREICH: KLAUKE FRANCE
M. Weiten
16, Rue Saint-Louis
Z.I. Actisud
57150 Creutzwald (France)
Tel.: ++33-3-87298470
Fax: ++33-3-87298479
E-MAIL:
[email protected]
GROSSBRITTANIEN Norwich Instrument Services
Mr. Norman Cockburn
32 Hellesdon Park Road
Drayton High Road
Norwich NR6 5DR (UK)
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
ISRAEL: Shay A.U., Ltd.
Mr. Shay
Ind. Zone Kiriat Arieh
Embar Street 23/25
P.O. BOX 10049
49222 Petach Tikva (Israel)
Tel.: ++972-3-9233601
Fax: ++972-3-9234601
E-MAIL: [email protected]
ITALIEN: F.B. Spa
Mr. Victor Drozdowski
Via Buonarroti, 11
61030 Borgaccio di Soltara (PU) (Italy)
Tel.: ++39-0721-892168
Fax: ++39-0721-879602
E-MAIL: [email protected]
NIEDERLANDE: H.K. Electric B.V.
Mr. van Heek
De Steegen 7
5321 JZ Hedel (Niederlande)
Tel.: ++31-73-5997599
Fax: ++31-73-5997590
E-Mail: [email protected]
ÖSTERREICH: KLAUKE Handelsgesellschaft mbH
Mr. Acham
Kaiser-Franz-Josef-Str. 9
1230 Wien (Österreich)
Tel.: ++43-1-8893436
Fax: ++43-1-8893433
E-MAIL: [email protected]
POLEN/ UKRAINE: RB Brexim S.A.
Marynin 7a
05-825 Grodzisk Mazowiecki (Polen)
Tel.: ++48-22-7920273 oder 75
Fax: ++48-22-7923055
E-MAIL: [email protected]
PORTUGAL: Palissy Galvani Electricidade Lda.
Ms. Anna Pereira
Rua Serpa Pinto, 15-A/P
1200 Lisboa (Portugal)
Tel.: ++351-21-3223400
Fax: ++351-21-3223410
E-Mail: [email protected]
SLOWENIEN: Isaria d. o.o.
Ms. Zorz
Proizvdnja in trgovina
Cece 2a
1420 Trovlje (Slowenien)
Tel.: ++386-356-31800
Fax: ++386-356-3180
E-MAIL: [email protected]
SPANIEN/ ANDORRA: Gave Electro S.A.
Mr. Fernando Carvalho
Paratge Coll-Blanc, S/N
Aptdo. 12
08430 La Roca del Valles,
Barcelona (Spanien)
Tel.: ++34-93-8422212
Fax: ++34-93-8422227
E-MAIL: [email protected]
TSCHECHISCHE REPUBLIK/
SLOVAKEI: Jiri Nitsch
M. Pujmanove 1220/31
14000 Praha 4 – Prankrac
(Tschechische Republik)
Tel.: ++42-2-61213220
Fax: ++42-2-61213218
VOLKSREP. CHINA: Guangdong Xueqin Electric
(lokaler Partner) Equipment Trading Co. Ltd
Ms. Wu Yuwei
Room B08, Floor 7, Suifeng Tower,
No.75, Xian lie M.Road
510095 Guagzhou (P.R. China)
Tel.: ++86-20-87323432
Fax: ++86-20-87327792
E-MAIL: [email protected]
(lokaler Partner) Beijing Hawk Hydraulic Mechanical
Technology Co. Ltd.
Mr. Li Ming
02-B, Building C, Majestic Garden,
No.6 Middle Road of the 4 North Ring
100029 Beijing (P.R. China)
Tel.: ++86-10-82848120
Fax: ++86-10-82845479
E-MAIL: [email protected]
(Service Ansprechpartner) Shanghai Fengye Trading Co. Ltd
Mr. Zhang Yulian
Room F, No.250,
Changning Road,
200042 Shanghai (China ZIP)
Tel.: ++86-21-62254404
Fax: ++86-21-62268633
E-Mail: fengyemaoy[email protected]
KOREA: Taehyung Hydraulic Tool
Mr. Kim
140-5, Gamjeun-Dong, Sasang-Gu
Busan 17-060 (Korea)
Tel.: ++82-51-3171507
Fax: ++82-51-3171507
E-Mail: [e-mail]
SCHWEDEN Miltronic AB
Mr. Thomas Fred
Kungshagsvägen 7
S-611 29 Nyköping (Schweden)
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
NORWEGEN Miltronic AS
Mr. Hans Petter Selbo
Dolasletta 5, 4308 Transby
N-3421 Lierskogen (Norwegen)
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]

Service EK 60 VP plus Seite/page 10
______________________________________________________________________________________________________________________
UNGARN Trend Elektro
Mr. Istvan Imrik
H-1117 Budapest
Dombovari ut 5-7 (Ungarn)
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
TÜRKEI Ünal Kardes
Mr. Servet Diricanli
Eski Londra Asfalti No. 6
34630 Desyol-Sefaköy-
Istanbul (Türkei)
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
RUSSLAND Unit Mark Pro
Mr. Alexander Naichouller
119147 Moscow
Marksistskaya 34, bldg 10
(Russland)
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
RUMÄNIEN: Gerkon S.R.L.
Mr. Heim
Miercurea Ciuc
Str. Eminescu 1
4100 Miercurea Ciuc
(Rumänien)
Tel.: [phone]
Fax: [phone]
e-Mail: [email protected]
KROATIEN: Konekt d.o.o.
Mr. Dubravko Salkovic
Cerinina
HR-10000 Zagreb (Kroatien)
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
SCHWEIZ: Ferratec AG
Mr. Bürgisser
Großmattstr. 19
CH-8964 Rudolfstetten
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
LIBANON Al-Bonian Group
Mr. Sleiman
Tayonnek, Ghazaleh Building
P.O. Box 135 470
Beirut-Lebanon (Libanon)
Tel.: [phone]
Fax: [phone]
E-Mail: zokhof.sleinian@al-
boniangroup.com
IRLAND: Mangan Wholesale Ltd.
Chapelizod
39/40, Main Street
Dublin 20 (Irland)
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
FINNLAND OYElteosähkö AB
Mr. Reijo Karlsosson
Kärsämäentie 23,
20360 Turku (Finnland)
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
SÜDARFIKA Eberhardt Martin CC
Mr. Roger Martin
55 Evelyn Street
Newland Johannesburg
Post point Delarey 2114
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Geplante (planned) Service-Center in 2004/2005:
DÄNEMARK
BELGIEN
AUSTRALIEN
Schweden
Bulgarien

Auf dem Knapp 46
D-42855 Remscheid
___________________________________________________________________________________________________________________
Handgeführtes Elektrowerkzeug Typ EK 60 VP plus
(D) CE `99 - Konformitätserklärung. Wir erklären in alleiniger
Verantwortlichkeit, daß dieses Produkt mit den folgenden Normen oder
normativen Dokumenten übereinstimmt:
DIN EN 60745-1, DIN EN 292 Teil 1 und 2, EN 294, EN 349, EN
60204-1, EN 28662-1, EN 50081-1, EN 50082-2, EN 60529
gemäß den Bestimmungen der Richtlinien 98/37/EWG, 89/336/EWG
(GB) CE `99 - Declaration of conformity. We declare under our sole
responsibility that this product is in conformity with the following
standards or normative documents:
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
in accordance with the regulations of directives 98/37/EEC,
89/336/EEC
(F) CE `99 - Déclaration de conformité. Nous déclarons sous notre
seule reponsabilité que ce produit est en conformité avec les normes ou
documents normatifs suivants:
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
conformément aux réglementations des directives 98/37/CEE,
89/336/CEE
(NL) CE `99 - Konformiteitsverklaring. Wij verklaren en wij stellen
ons er alleen voor verantwoordelijk dat dit produkt voldoet aan de
volgende normen of normatieve documenten:
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
overeenkomstig de bepalingen van de richtlijnen 98/37/EEG,
89/336/EEG
(I) CE `99 - Dichiarazione di conformità. Dichiariamo sotto la nostra
esclusiva responsabilità
che questo prodotto è conforme alle seguenti norme e documenti
normativi:
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
conformemente alle disposizioni delle direttive 98/37/CEE,
89/336/CEE
(E) CE `99 - Declaración de conformidad. Declaramos bajo nuestra
sola responsabilidad que este producto està en conformidad con las
normas o documentos normativos siguientes:
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
de acuerdo con las regulaciones de las directivas 98/37/CEE,
89/336/CEE
(P) CE `99 - Declaração de conformidade. Declaramos sob nossa
exclusiva responsabilidade que este producto cumpre as seguintes
normas ou documentos normativos:
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
conforme as disposiçoes das directivas 98/37/CEE, 89/336/CEE
(S) CE `99 - Konformitetsdeklaration. Vi förklarar pá eget ansvar att
denna produkt õverenstämmer med följande normer eller normativa
dokument:
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
enligt bestãmmelserna i direktiverna 98/37/EG, 89/336/EG
(FIN) CE `99 - Todistus slandardinmukaisuudesta. Asiasta vastaavana
todistamme täten, että tämä tuote on seuraavien standardien ja
standardoimisasiakirjojen vaatimusten mukainen:
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
ja vastaa säädoksiä 98/37/EU, 89/336/EU
(N) CE `99 - Konformitetserklæring. Vi erklærer på eget ansvarlighet
at dette produkt er i overensstemmelse med følgende standarder eller
standard-dokumenter:
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
i henhold til bestemmelsene i direktive ne 98/37/EØF, 89/336/EØF
(DK) CE `99 - Konformitetserklæring. Vi erklærer under almindeligt
ansvardt at dette produkt er i overensstemmelse med folgende normer
eller normative dokumenter:
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
i henhold til bestemmelseme i direktiverne 98/37/EØF, 89/336/EØF
(PL) CE `99 - Zgodnosc z dyrektywami CE. Swiadomi
odpowiedzialnosci oswiadczamy, ze niniejszy produkt jest zgodny z
nastepujacymi normami lub dokumentacja normatywna:
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
zgodnie z postanowieniami wytycznych 98/37/EWG, 89/336/EWG
(GR) CE `99 - ∆ΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Με αναληψη
συνολικης δηλωνοµε. οτι το πορον προιον συµϕωνει µε τα
παρακατω ποοτυπα και µε τα ηροτυηα ηου αναϕερονται στα
σχεπκο εγγραϕα
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
συµϕωνα µε τοχς κονονισµους 98/37/EEC, 89/336/EEC
(H) CE `99 – Megfelelőségi nyilatkozat. Kéziműködtetésűelektromos
kéziszerszámok:
Teljes felelősségel kijelentjük, hogy ezek a termékek a következő
szabványokkal és irányelvekkel összhangban vannak:
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
és megfelelnek a rendeltetés szerinti 98/37/EEC, 89/336/EEC
irányelveknek.
(CZ) CE `99 – Prohlášeni o shode. Prohlašujeme na vlastni
zodpovednost, ze tyto produkty splnuji následujici normy nebo
normativni listiny:
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
Ve shode se smernicemi 98/37/EEC, 89/336/EEC
(RO) CE `99 - Declaraţie de conformitate. Noi declarăm pe propria
răspundere căacest produs este în conformitate cu următoarele norme
şi documente normative:
EN 60745-1, EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN
28662-1, EN 50081-1, EN 50082-2, EN 60529
potrivit dispoziţiilor directivelor 98/37/EEC, 89/336/EEC
Remscheid, den 15.12.2005
_____________________________________________
Dipl.-Ing. Joh.-Christoph Schütz, CE-Beauftragter
