Kohler K-10332 User manual

Installation Guide
Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page ″Français-1″
Español, página ″Español-1″
K-10332, K-10341
1048639-2-C

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

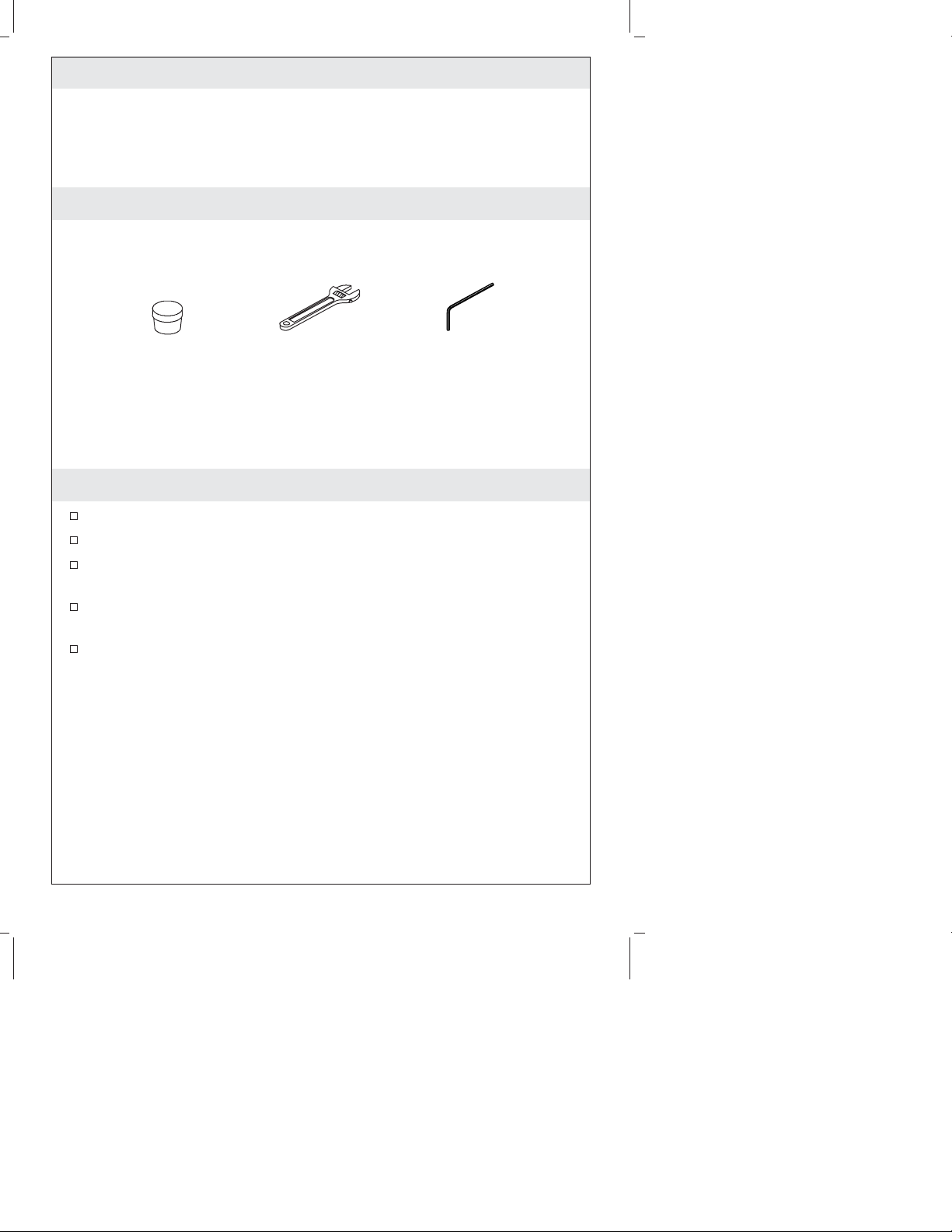

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect the waste and supply tubing for any sign of
damage.
For new installations, install the faucet and drain to the lavatory
before installing the lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench
Plumbers Putty 1/8"
Hex Wrench
1048639-2-C 2 Kohler Co.

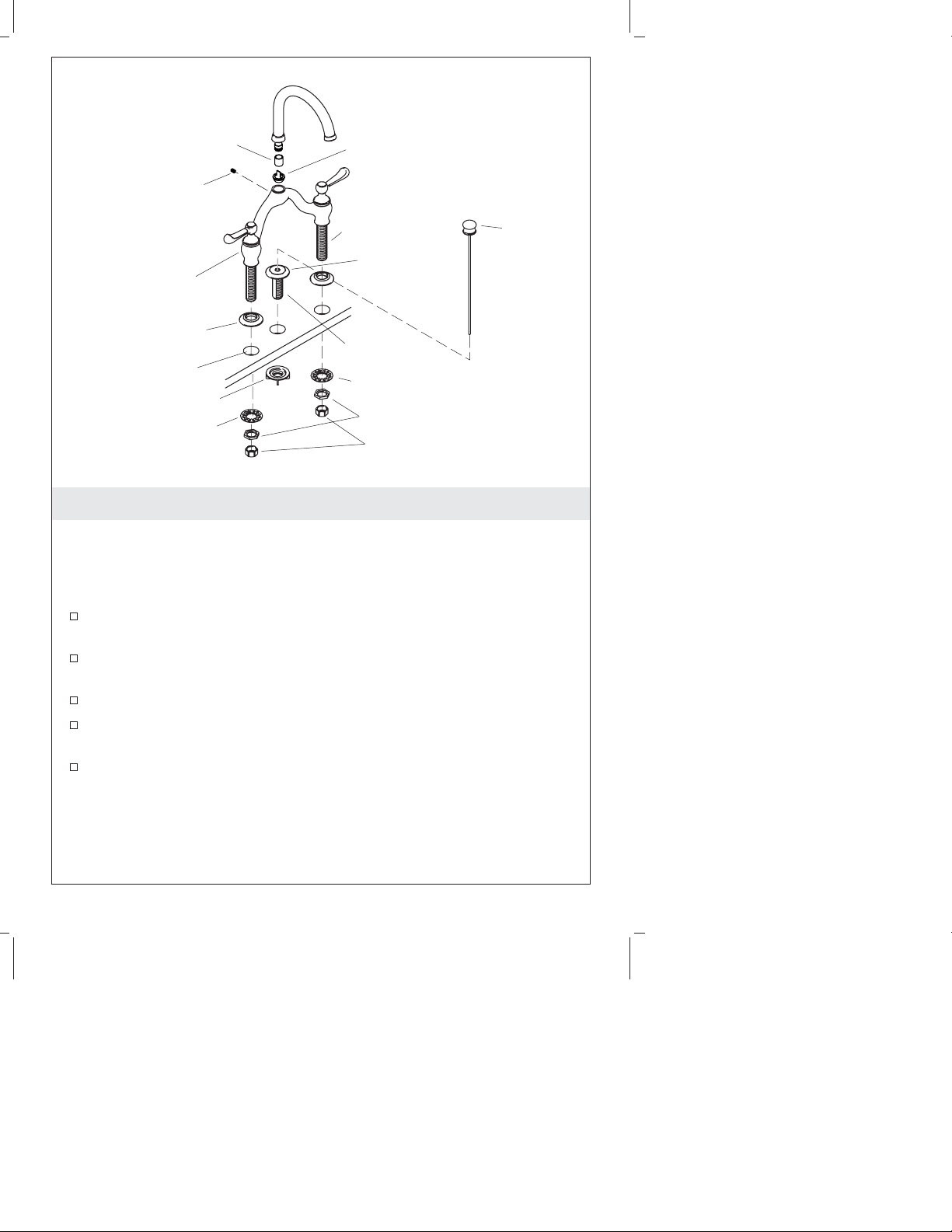

1. Install the Faucet and Lift Rod Holder
Install the Lift Rod Holder
IMPORTANT! The lift rod holder and lift rod must be installed
before the faucet. Once the faucet is installed, it would be difficult to
install the lift rod components without damaging the lift rod.
Apply plumbers putty or other sealant to the underside of the lift
rod holder flange.
Insert the lift rod holder through the mounting hole.
Secure the lift rod holder with the mounting nut.
With a damp cloth, wipe any excess putty or sealant.
Insert the lift rod into the lift rod holder.
Assemble the Faucet
NOTE: If your faucet is already assembled, continue to ″Install the
Faucet.″
Remove the plug from the faucet body and the cap from the
spout. Discard the plug and cap.
Lift Rod
Faucet Body
Setscrew
Plug
Cap
Flange
Escutcheon
Threaded Stud
Washer
Washer Nuts
Coupling Nuts
Mounting Hole
Mounting Nut
Lift Rod Holder
Kohler Co. 3 1048639-2-C

Install the Faucet and Lift Rod Holder (cont.)
Insert the spout into the faucet body and press down firmly to
engage the seal.
Position the spout.
Using the provided setscrew and wrench, secure the spout to the
faucet body.
Install the Faucet
Clean the lavatory surface to remove any grease, oil, or debris.
Apply plumbers putty or other sealant to the underside of each
escutcheon according to the putty manufacturer’s instructions.
Slide an escutcheon over each of the threaded studs.
Insert the threaded studs through the mounting holes.
Slide a washer onto each of the threaded studs.
Thread a nut onto each threaded stud to secure the faucet to the
mounting surface. Securely wrench tighten the nuts.
With a damp cloth, wipe any excess putty or sealant from around
the escutcheons.
1048639-2-C 4 Kohler Co.

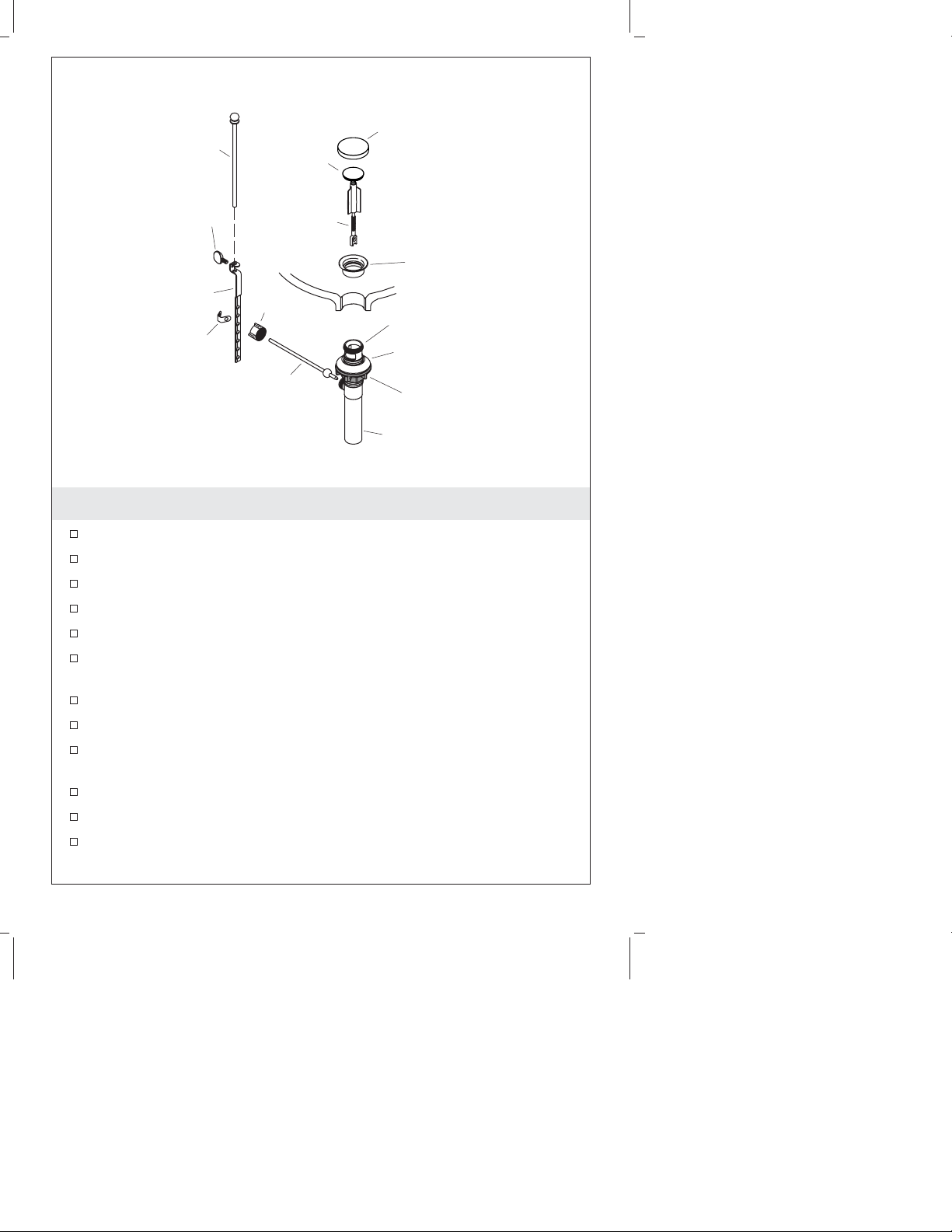

2. Install the Drain
Remove the plastic cap from the drain assembly.
Remove the stopper from the flange.
Remove the flange from the drain body.
Thread the body nut down the drain body.
Slide the seal down to the body nut.
From underneath the lavatory, insert the drain body through the
drain hole.
Apply plumbers putty to the underside of the flange.
Thread the flange onto the top of the drain body.
Thread the body nut up the drain body until the seal is
compressed against the underside of the lavatory.
Wipe away any excess plumbers putty from around the flange.
Remove the rod nut from the drain body.
Remove the clip from the rod.
Body Nut
Stopper
Stopper Bolt
Plastic Cap
Lift Rod
Flange
Drain Body
Tailpiece
Seal
Rod
Clip
Rod Nut
Link
Thumbscrew
Kohler Co. 5 1048639-2-C

Install the Drain (cont.)
Insert the short end of the rod into the seal hole and under the
stopper. Loosely secure in place with the rod nut.
Push the rod down to open the drain.
Insert the stopper into the drain assembly.
Remove and adjust the stopper so it lifts approximately 3/8″(1
cm) when opened. To adjust, hold the stopper bolt and turn the
stopper counterclockwise to raise and clockwise to lower.
Reinstall the stopper.
For Vandal-Resistant Installations: Remove the rod nut. While
the stopper is in place, insert the end of the rod through the hole
in the stopper bolt. Secure the rod with the rod nut.
For All Other Installations: Tighten the rod nut to secure the rod.
Identify the best hole in the link to allow full operation of the rod
and the lift rod.
Align the link hole with the rod and slide the clip and the link
onto the rod with the thumbscrew facing the back of the lavatory.
To move the link to the proper position, squeeze the clip and
slide it along the rod.
Align the link with the faucet lift rod and push the lift rod
through the hole in the link. If required, loosen the thumbscrew
on the link.
Verify that the lift rod knob rests on the escutcheon when the
drain is in the full open position.
Tighten the thumbscrew to secure the lift rod position.
1048639-2-C 6 Kohler Co.

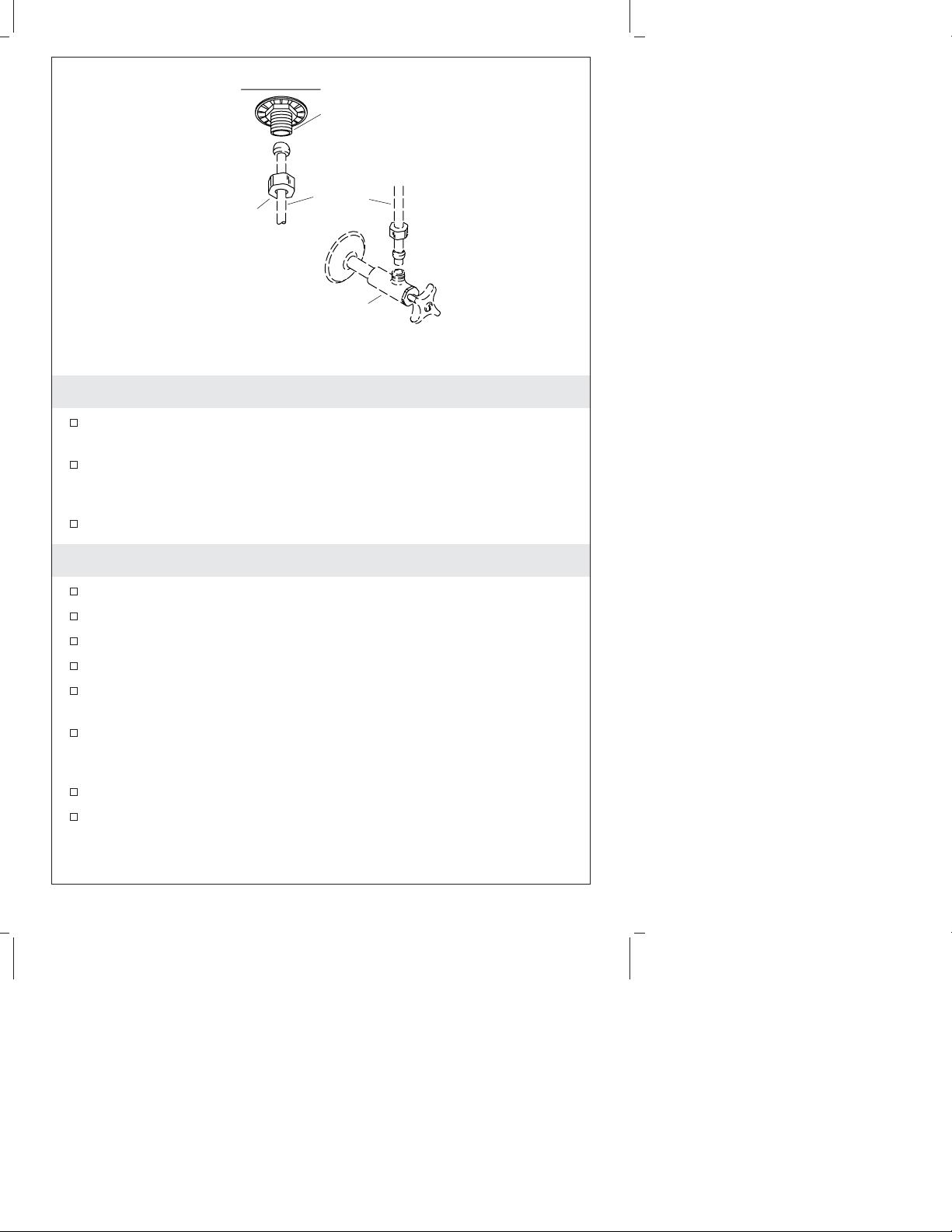

3. Supply Connections
If the lavatory is not installed, install it at this time according to
the lavatory manufacturer’s instructions.
Connect the faucet supply shanks to the supply lines with the
coupling nut. (Left is hot - right is cold.) Securely tighten the
coupling nuts.
Tighten all connections.
4. Installation Checkout
Connect the P-trap.
Make sure all connections are tight.
Remove the aerator by turning it counterclockwise.
Open the drain.
Turn on the main water supply and check for leaks. Adjust as
needed.
Open both hot and cold valves and run water through the spout
for about a minute to remove debris. Check for leaks.
Close the hot and cold valves.
Remove any debris from the aerator and reinstall.
Shank
Coupling
Nut
Supply
Tube
Supply
Stop
Kohler Co. 7 1048639-2-C

Guide d’installation
Robinet de lavabo
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Vérifier avec soin si les tubes d’évacuation et d’alimentation d’eau
sont endommagés.
Pour de nouvelles installations, installer le robinet et le drain au
lavabo avant d’installer celui-ci.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Clé à molette
Mastic de
plombier
Clé
hexagonale
de 1/8"
Kohler Co. Français-1 1048639-2-C

1. Installer le robinet et le support de la tige de levage
Installer le support de la tige de levage
IMPORTANT ! La tige de levage et le support doivent être installés
avant le robinet. Une fois le robinet installé, il sera difficile d’installer
les composants de la tige de levage sans endommagement.
Appliquer du mastic de plombier ou autre étanchéité sous la
bride du support de la tige de levage.
Insérer le support de la tige de levage à travers l’orifice de
montage.
Sécuriser le support de la tige de levage avec l’écrou de montage.
Avec un chiffon humide, essuyer tout excès de mastic ou de
matériau d’étanchéité.
Insérer la tige de levage dans son support.
Assembler le robinet
REMARQUE : Si le robinet est déjà assemblé, continuer à ″Installer
le robinet″.
Tige de
levage
Corps du robinet
Bride
Applique
Montant fileté
Rondelle
Rondelle Écrous
Écrous de couplage
Trou de fixation
Écrou de montage
Support de
tige de levage
Vis de retenue
Bouchon
Capuchon
Kohler Co. Français-2 1048639-2-C

Installer le robinet et le support de la tige de levage (cont.)
Retirer le bouchon du corps du robinet et le capuchon du bec.
Jeter le bouchon et le capuchon.
Insérer le bec dans le corps du robinet et le presser fermement
pour engager le joint.
Positionner le bec.
En utilisant les vis de retenue fournies et la clé, sécuriser le bec
au corps du robinet.
Installer le robinet
Nettoyer la surface du lavabo pour éliminer toute graisse, huile
ou débris.
Appliquer du mastic de plombier ou autre matériau d’étanchéité
au-dessous de chaque applique selon les instructions du fabricant.
Glisser une applique sur chacun des montants filetés.
Insérer les montants filetés à travers les orifices de montage.
Glisser une rondelle sur chacun des quatre montants filetés.
Visser un écrou sur chaque montant fileté pour sécuriser le
robinet à la surface de montage. Serrer les écrous à fond au
moyen de la clé à molette.
Avec un chiffon humide, essuyer tout excès de mastic ou de
matériau d’étanchéité autour des appliques.
1048639-2-C Français-3 Kohler Co.

2. Installer le drain
Retirer le capuchon en plastic de l’ensemble du drain.
Retirer l’arrêt de la bride.
Retirer la bride du corps du drain.
Visser l’écrou du corps dans celui du drain.
Glisser le joint à l’écrou du corps.
D’en-dessous du lavabo, insérer le corps du drain à travers
l’orifice du drain.
Appliquer du mastic de plombier au dessous de la bride.
Visser la bride au-dessus du corps du drain.
Visser l’écrou du corps dans le corps du drain jusqu’à ce que le
joint soit compressé contre le côté inférieur du lavabo.
Nettoyer tout excès de mastic de plombier autour de la bride.
Retirer l’écrou de la tige du corps du drain.
Retirer le clip de la tige.
Écrou du corps
Arrêt
Boulon
d'arrêt
Capuchon
en plastic
Tige
de levage
Bride
Corps du drain
Pièce
de raccordement
Joint
d'étanchéité
Tige
Clip
Écrou
de tige
Raccord
Vis de
serrage
Kohler Co. Français-4 1048639-2-C

Installer le drain (cont.)
Insérer l’extrémité courte de la tige dans le trou d’étanchéité et
sous l’arrêt. Sécuriser légèrement en place avec l’écrou de la tige.
Pousser la tige vers le bas pour ouvrir le drain.
Insérer l’arrêt dans l’ensemble du drain.
Retirer et ajuster l’arrêt de manière à ce qu’il s’élève d’environ
3/8″(1 cm) en position d’ouverture. Pour ajuster, maintenir le
boulon d’arrêt et tourner l’arrêt vers la gauche pour élever et vers
la droite pour baisser.
Ré-installer l’arrêt.
Pour des installations Anti-vandalisme: Retirer l’écrou de la tige.
Alors que l’arrêt est en place, insérer l’extrémité de la tige à
travers l’orifice du boulon d’arrêt. Sécuriser la tige avec l’écrou de
celle-ci.
Pour toutes les autres installations: Serrer l’écrou de la tige pour
sécuriser cette dernière.
Identifier le meilleur trou dans le raccord pour permettre une
opération complète de la tige et de la tige de levage.
Aligner le trou du raccord avec la tige et glisser le clip et le
raccord sur la tige avec la vis de serrage orientée vers l’arrière du
lavabo.
Pour déplacer le raccord vers la position appropriée, comprimer
le clip et le glisser sur la tige.
Aligner le raccord avec la tige de levage du robinet et presser la
tige de levage à travers le trou dans le raccord. Si nécessaire,
desserrer la vis de serrage sur le raccord.
Vérifier que la poignée de la tige de levage repose sur l’applique
lorsque le drain est en position d’ouverture complète.
Serrer la vis de serrage pour sécuriser la position de la tige de
levage.
1048639-2-C Français-5 Kohler Co.

3. Connexions d’alimentation
Si le lavabo n’est pas installé, l’installer à ce moment en suivant
les instructions du fabricant.
Connecter les manches d’alimentation du robinet aux lignes
d’alimentation avec l’écrou de couplage (Gauche est chaud - droit
est froid). Bien serrer les écrous de couplage.
Serrer toutes les connexions.
4. Vérification de l’installation
Connecter le siphon en P.
S’assurer que toutes les connexions soient serrées.
Retirer l’aérateur en le tournant vers la gauche.
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Ajuster au besoin.
Ouvrir l’eau chaude et l’eau froide et faire couler l’eau pendant
environ une minute à travers le bec pour chasser tous les débris.
Vérifier s’il y a des fuites.
Fermer les valves chaudes et froides.
Retirer tout débris de l’aérateur puis réinstaller.
Manche
Écrou de
couplage
Tuyau
d'alimentation
Arrêt
d'alimentation
Kohler Co. Français-6 1048639-2-C

Guía de instalación
Grifería de lavabo
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
Revise atentamente los tubos de suministro y de desagüe para
asegurarse que no estén dañados.
Para instalaciones nuevas, monte la grifería y el desagüe en el
lavabo antes de instalar el lavabo.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave
ajustable
Masilla de
plomería
Llave
hexagonal
de 1/8"
Kohler Co. Español-1 1048639-2-C

1. Instale la grifería y el portatirador
Instale el portatirador
¡IMPORTANTE! El portatirador y el tirador se deben instalar antes
de instalar la grifería. Una vez instalada la grifería, será difícil
instalar los componentes del tirador sin causar daños al tirador.
Aplique masilla de plomería u otro sellador en el dorso de la
brida del portatirador.
Inserte el portatirador en el orificio de fijación.
Fije el portatirador con la tuerca de montaje.
Con un trapo húmedo, limpie el exceso de masilla o sellador.
Inserte el tirador en el portatirador.
Ensamble la grifería
NOTA: Si la grifería ya está ensamblada, continúe en ″Instale la
grifería″.
Retire el tapón del cuerpo de la grifería y la tapa del surtidor.
Deseche el tapón y la tapa.
Tirador
Cuerpo de
la grifería
Brida
Chapetón
Varilla roscada
Arandela
Arandela Tuercas
Tuercas de acoplamiento
Orificio de fijación
Tuerca de montaje
Portatirador
Tornillo de
fijación
Tapón
Tapa
Kohler Co. Español-2 1048639-2-C

Instale la grifería y el portatirador (cont.)
Inserte el surtidor en el cuerpo de la grifería y presione hacia
abajo firmemente para encajar el sello.
Coloque el surtidor en posición.
Utilizando el tornillo de fijación y llave provistos, fije el surtidor
al cuerpo de la grifería.
Instale la grifería
Limpie la superficie del lavabo para eliminar la grasa, aceite o
residuos.
Aplique masilla de plomería u otro sellador en el dorso de cada
chapetón, según las instrucciones de fabricante de la masilla.
Coloque un chapetón en cada una de las varillas roscadas.
Inserte las varillas roscadas en los orificios de fijación.
Deslice una arandela en cada una de las varillas roscadas.
Enrosque una tuerca en cada varilla roscada para fijar la grifería a
la superficie de montaje. Apriete bien las tuercas con una llave.
Con un trapo húmedo, limpie el exceso de masilla o sellador de
alrededor de los chapetones.
1048639-2-C Español-3 Kohler Co.

2. Instale el desagüe
Retire el tapón plástico del montaje del desagüe.
Retire el obturador de la brida.
Retire la brida del cuerpo del desagüe.
Enrosque la tuerca del cuerpo en el cuerpo del desagüe.
Deslice el sello hasta la tuerca del cuerpo.
Por debajo del lavabo, inserte el cuerpo de desagüe en el orificio
de desagüe.
Aplique masilla de plomería al dorso de la brida.
Enrosque la brida en la parte superior del cuerpo del desagüe.
Enrosque la tuerca del cuerpo subiéndola por el cuerpo del
desagüe hasta que el sello quede comprimido contra la parte
inferior del lavabo.
Limpie el exceso de masilla de alrededor de la brida.
Retire la tuerca de la varilla del cuerpo del desagüe.
Retire el clip de la varilla.
Tuerca
del cuerpo
Obturador
Perno
del obturador
Tapón plástico
Tirador
Brida
Cuerpo
del desagüe
Tubo
de desagüe
Sello
Varilla
Clip
Eslabón
Tornillo de
mariposa
Tuerca de
la varilla
Kohler Co. Español-4 1048639-2-C

Instale el desagüe (cont.)
Inserte el extremo corto de la varilla en el orificio del sello y por
debajo del obturador. Asegure sin apretar con la tuerca de la
varilla.
Presione la varilla hacia abajo para abrir el desagüe.
Inserte el obturador en el montaje del desagüe.
Retire y ajuste el obturador de manera que se levante
aproximadamente 3/8″(1 cm) en la posición abierta. Para ajustar,
sostenga el perno del obturador y gire el obturador a la izquierda
para elevarlo,oaladerecha para bajarlo.
Vuelva a instalar el obturador.
Para instalaciones resistentes al vandalismo: Retire la tuerca de
la varilla. Estando el obturador en su lugar, inserte el extremo de
la varilla en el orificio del perno del obturador. Fije la varilla con
la tuerca de la varilla.
Para todas las demás instalaciones: Apriete la tuerca de la varilla
para fijar la varilla.
Identifique el orificio en el eslabón que mejor facilite el
funcionamiento de la varilla y del tirador.
Alinee el orificio del eslabón con la varilla, y deslice el clip y el
eslabón en la varilla con el tornillo de mariposa orientado hacia la
parte posterior del lavabo.
Para mover el eslabón a la posición correcta, apriete el clip y
deslícelo a lo largo de la varilla.
Alinee el eslabón con la varilla del tirador y empújela a través del
orificio en el eslabón. Si es necesario, afloje el tornillo de mariposa
en el eslabón.
Verifique que la perilla del tirador descanse en el chapetón
cuando el desagüe esté en la posición completamente abierta.
Apriete el tornillo de mariposa para fijar la posición del tirador.
1048639-2-C Español-5 Kohler Co.

3. Conexiones del suministro
Si el lavabo no está instalado, instálelo en este momento
siguiendo las instrucciones del fabricante del lavabo.
Conecte los vástagos de suministro de la grifería a las líneas de
suministro con la tuerca de acoplamiento (la izquierda para el
agua caliente - la derecha para el agua fría). Apriete bien las
tuercas de acoplamiento.
Apriete todas las conexiones.
4. Verificación de la instalación
Conecte la trampa en P.
Verifique que todas las conexiones estén apretadas.
Quite el aireador girándolo hacia la izquierda.
Abra el desagüe.
Abra el suministro principal de agua y verifique que no haya
fugas. Ajuste de ser necesario.
Abra las válvulas del agua fría y caliente, y deje que el agua corra
por el surtidor durante un minuto para eliminar las partículas.
Verifique que no haya fugas.
Cierre las válvulas del agua fría y caliente.
Limpie las partículas que haya en el aireador y vuelva a
instalarlo.
Vástago
Tuerca de
acoplamiento
Tubo de
suministro
Llave de
paso
Kohler Co. Español-6 1048639-2-C

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2006 Kohler Co.
1048639-2-C
