Kohler K-475 User manual

Installation Guide
Accessories
K-475, K-476, K-477,
K-478, K-480, K-482,
K-485, K-486, K-487,
K-490, K-492
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1020823-2-A

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
DANGER: Risk of personal injury. These products are not
designed or intended for use as a grab bar or support bar. Do
not install any of these products in any area where they are
likely to be used inadvertently as a grab bar or support bar.
These products should be located and mounted to a wall stud.
While it is possible to mount them to any surface, a stud
mounted product will yield the best results.
Use a level to ensure that the center lines for the wall plates are
vertical where applicable and the post center lines are horizontal
where applicable.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Observe all local plumbing codes and building codes.
1020823-2-A 2 Kohler Co.

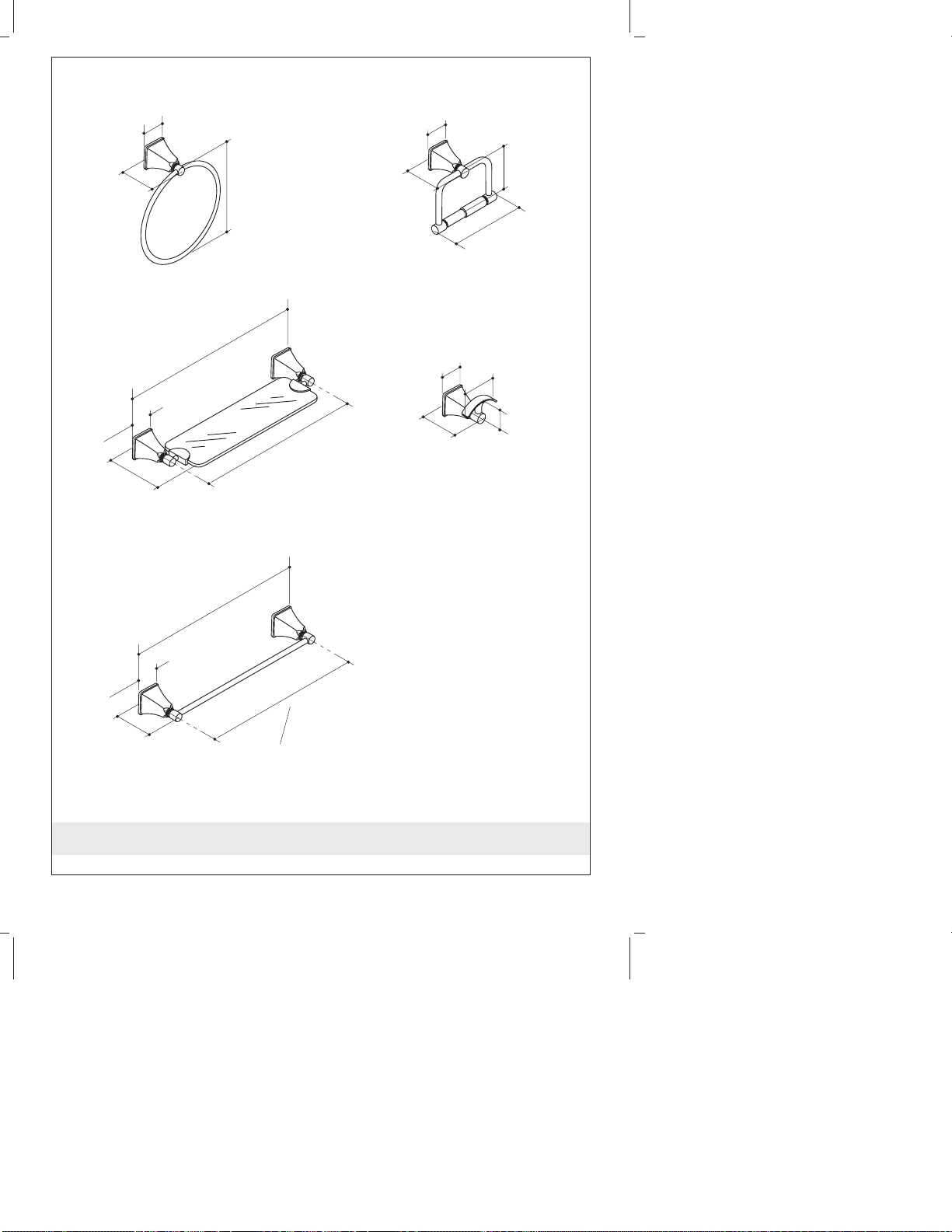

1. Roughing-In Information
Kohler Co. 3 1020823-2-A

K-485 19" (48.3cm)
K-486 25" (63.5cm)
K-485 17-1/8" (43.5cm)
K-486 23-1/4" (59.1cm)
1020823-2-A 4 Kohler Co.

1. Prepare the Site — Wall Plate(s)
NOTE: For the glass shelf, do not drill the mounting holes for the
second wall plate until the actual product is measured.
Determine the desired mounting location.
Mark the vertical and horizontal center lines for the accessory to
be installed. Consult the roughing-in diagrams to determine the
dimensions.
When installing multiple-post accessories, measure the accessories
so you can provide the required distance between the center
points.
Use a level to ensure that all center points are level.
2. Mark and Drill the Pilot Holes
Mark the pilot hole locations vertically 9/16” (1.4cm) above and
below the center point or center points.
Vertically line up the holes on each wall plate. Make sure the
larger hole is on the bottom.
If the installation requires multiple posts, confirm that the
centerpoints are even using a level.
NOTE: There is no provision for later adjustment if the center points
and resulting pilot holes for multiple-post accessories are not level.
Select a drill and bit that are appropriate for the wall material
you will be drilling through.
Carefully drill a 5/16” hole at all marked pilot hole locations.
Kohler Co. 5 1020823-2-A

3. Anchor Installation
NOTE: You may need to disassemble some of the accessories. Some
accessories will be packed with the wall plate installed in the post.
Loosen the setscrew and remove the wall plate if needed.
Press and hold the legs of a wall anchor (provided) together and
insert the wall anchor legs into the hole. Insert all wall anchors
into the pre-drilled mounting holes.
With a hammer, carefully tap each wall anchor until they are
flush with the finished surface.
If the wall anchor was inserted into a space between the studs, it
will be necessary to spread the wall anchor legs.
To spread the anchor legs, insert a thin long object, such as a
finishing nail, into the wall anchor hole.
Repeat for all wall anchors inserted between studs.
Ensure that the wall anchors are flush with the finished surface.
4. Wall Plate Installation
Orient the wall plate with the large slotted mounting hole down
and the smaller hole over the higher anchor.
Secure the wall plate with the supplied panhead screws.
Repeat at each wall plate location.
1020823-2-A 6 Kohler Co.

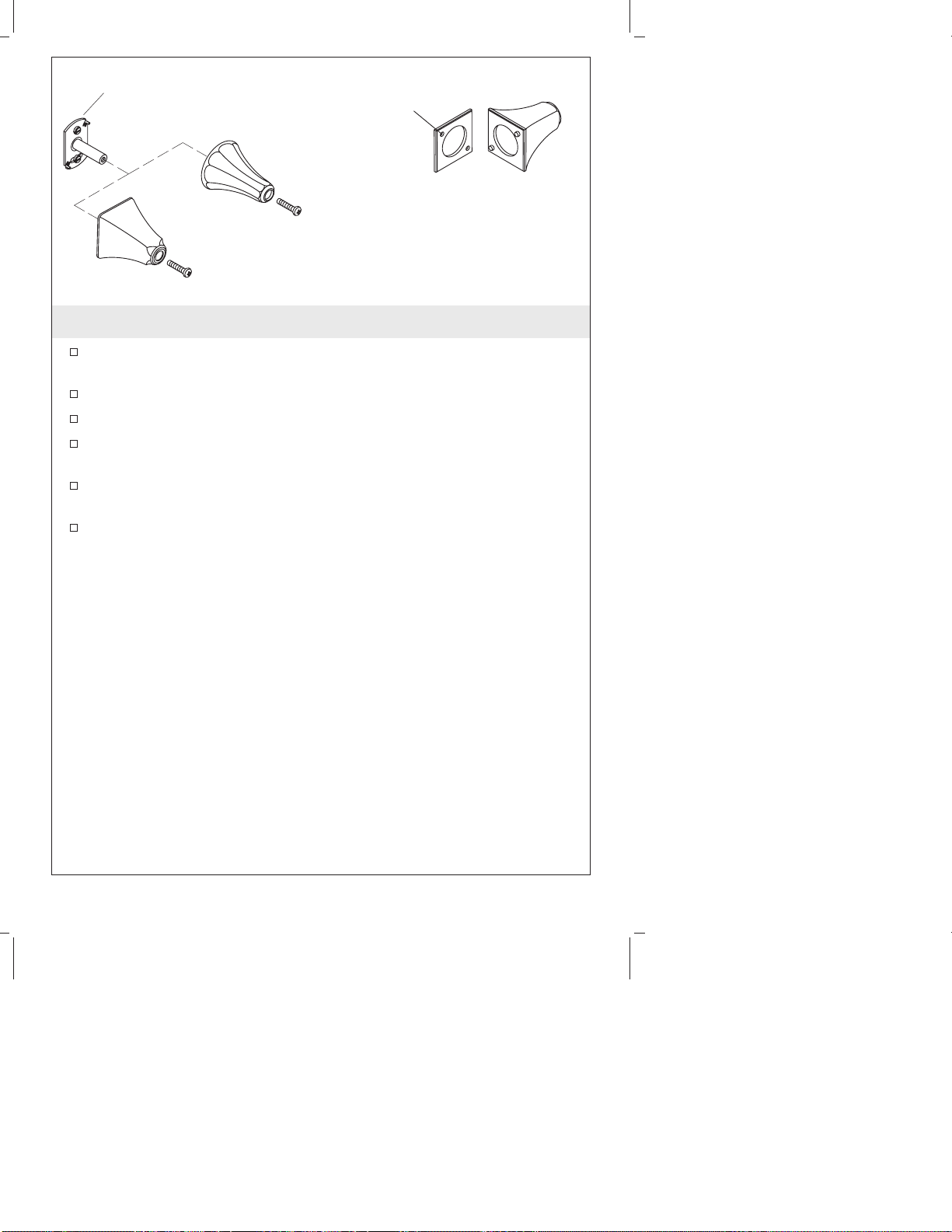

5. Install the Bonnet
Start a setscrew into each post. Do not thread fully into the posts.
Position the escutcheon(s), if included, onto the post(s).
Slide the post onto the wall plate.
Position the setscrew hole in the post so it faces downward.
Make sure the post tabs engage the indexing holes in the back of
the post or escutcheon.
Insert a 1″(2.5cm) screw into the post and tighten.
NOTE: When installing “Stately” accessories, make sure that the
post pins engage the escutcheon holes.
Kohler Co. 7 1020823-2-A

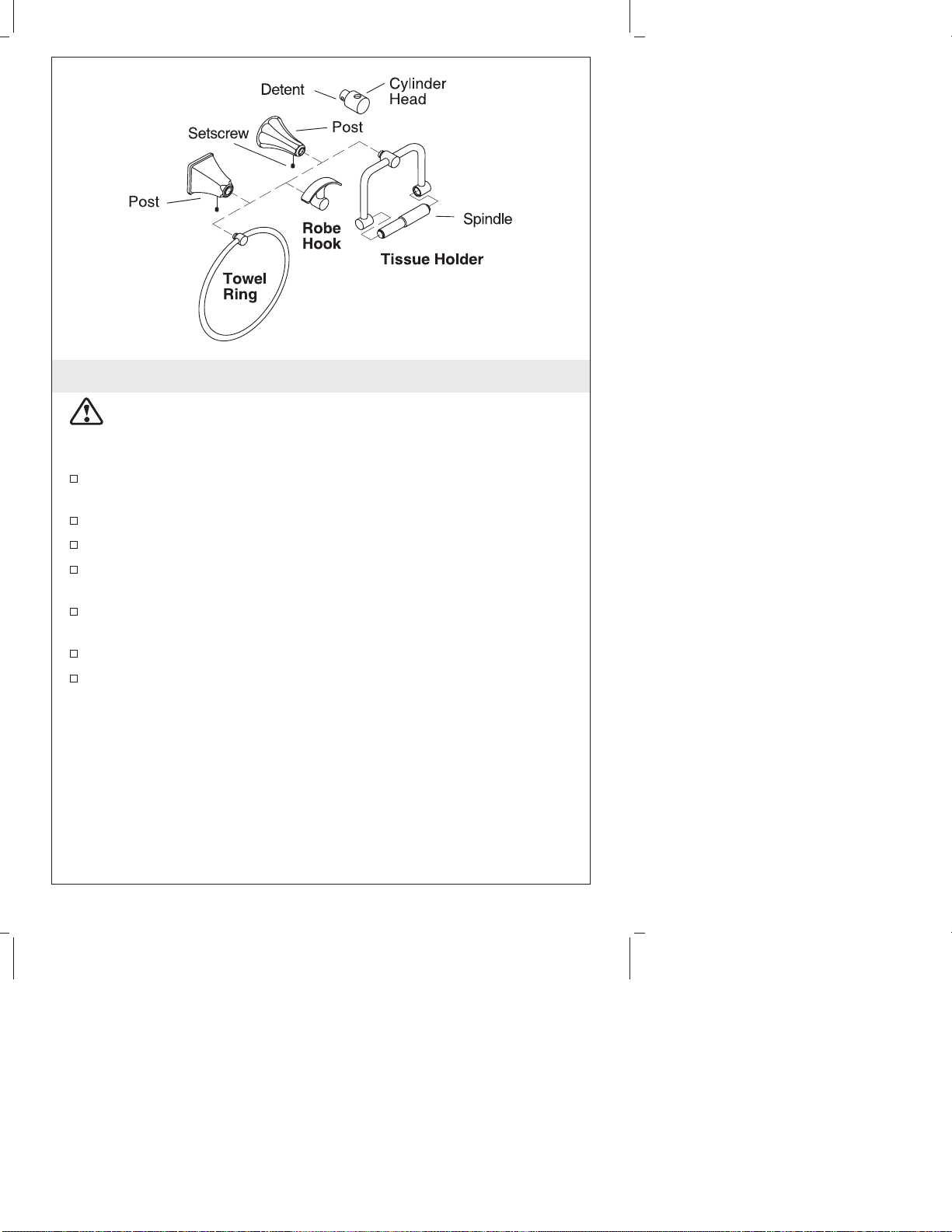

6. Install Single-Post Accessories
WARNING: Risk of personal injury and product damage.
Improper mounting of the accessory may cause damage to the
glass. Wall plates must be properly aligned and securely
anchored.
Loosen the setscrew in the post until the cylinder head slides out
of the post.
Slide the shaft of the cylinder head into the post.
Position the detent in the cylinder head shaft facing downward.
Use a hex wrench to thread a setscrew into the skirt and tighten
the setscrew until the cylinder head is securely in place.
If needed, insert the tissue spindle into the tissue holder
assembly.
Slide the applicable accessory into the slot in the bracket sleeve.
Tighten the setscrew using a hex wrench.
1020823-2-A 8 Kohler Co.

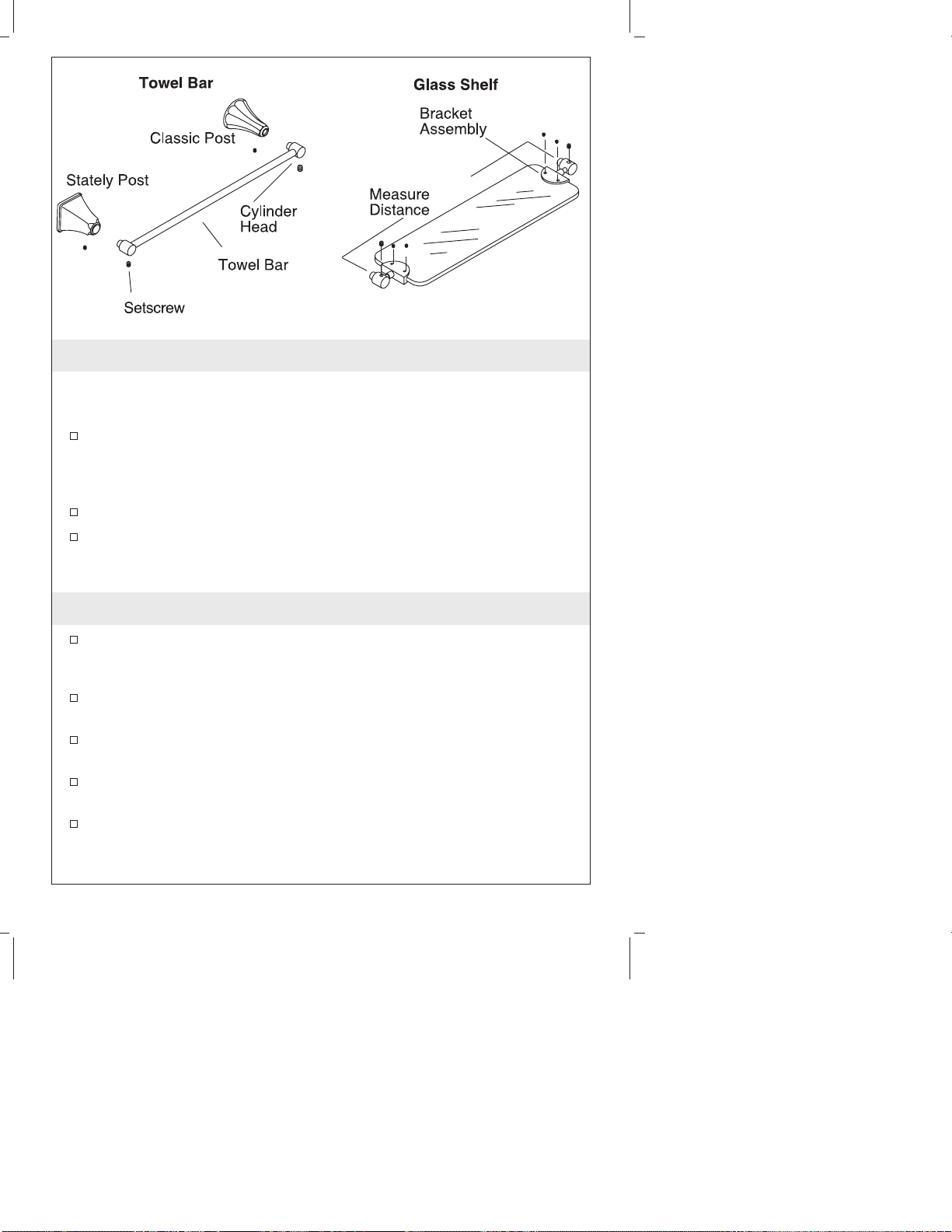

7. Install the Towel Bar
IMPORTANT! Do not overtighten the setscrews. Overtightening can
damage the towel bar.
Use a hex wrench to thread a setscrew into each of the cylinder
inserts and tighten. Both cylinder inserts should face in the same
direction. The detent on both cylinder inserts should face straight
down.
Insert the cylinder head inserts into the skirts.
Use a hex wrench to insert a setscrew into both of the skirts.
Tighten the setscrews until the cylinder shafts are securely in
place.
8. Install the Glass Shelf
Slide a bracket assembly onto each end of the shelf. Make sure
both brackets are centered on the shelf and the setscrew holes are
on the same side.
Using a hex wrench, insert four nylon tipped setscrews
(provided) into the bracket assembly and tighten securely.
Install a cylinder head onto each stem of the bracket assembly as
shown.
Thread a setscrew into each cylinder head and tighten with a hex
wrench.
Measure the distance between the centers of the cylinder head
shafts.
Kohler Co. 9 1020823-2-A

Install the Glass Shelf (cont.)
Install the wall brackets and posts using the measured dimension.
The side of the bracket with the setscrew holes should face down.
1020823-2-A 10 Kohler Co.

Guide de l’Installation
Accessoires

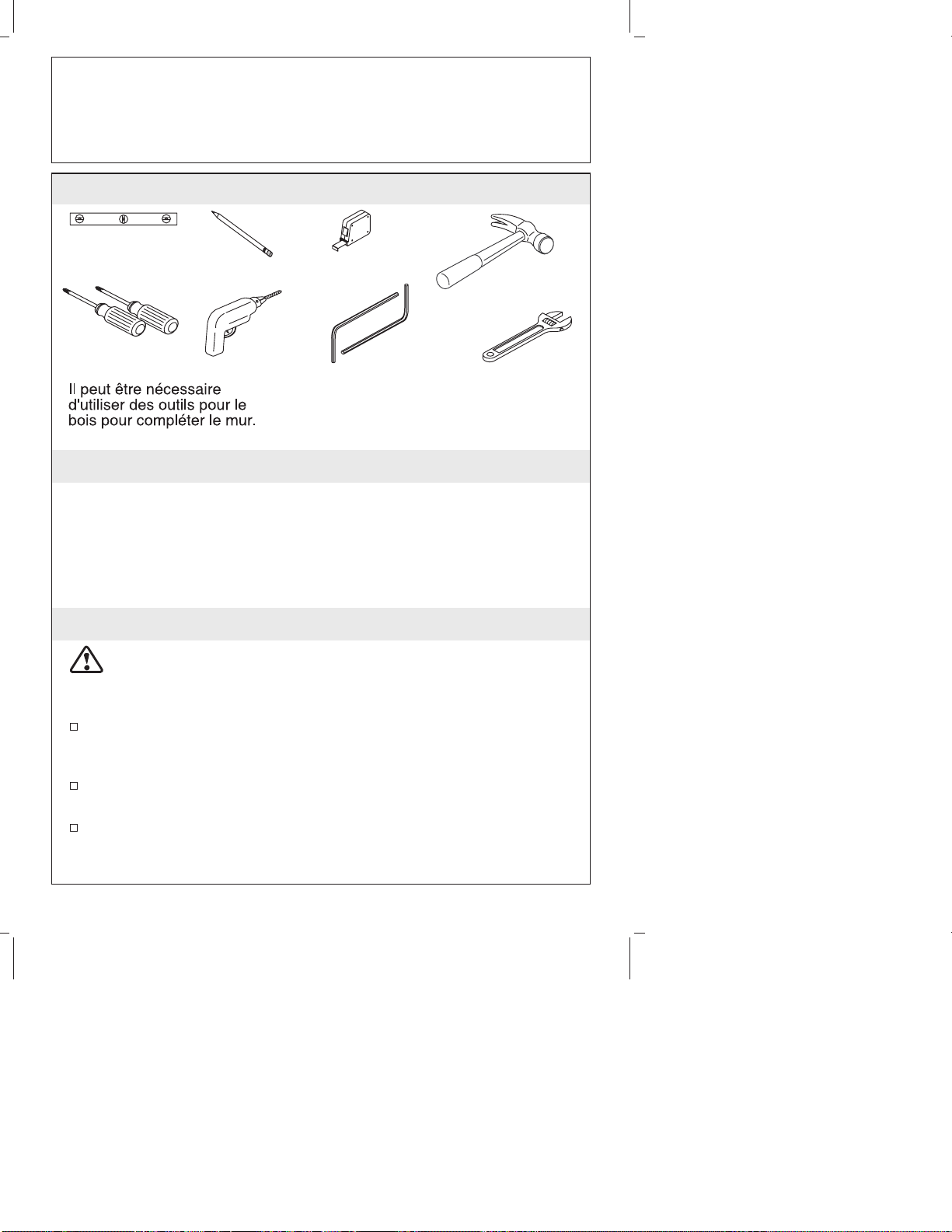

Outils et matériaux
Merci d’avoir choisi la Société Kohler
Nous apprécions votre engagement envers la qualité de KOHLER. S’il
vous plaît, veuillez lisez attentivement ce Guide de l’Installation avant
de commencer votre installation. En cas de problème avec l’installation
ou de fonctionnement, n’hésitez pas à nous contacter. Notre numéro de
téléphone et notre adresse de site Internet sont au verso de ce Guide
de l’Installation. Merci encore d’avoir choisi la Société KOHLER.
Avant de Commencer
DANGER : Risque de blessure. Ces accessoires ne sont pas
destinés ou conçus pour servir de barre d’appui ou de main
courante. N’installez pas ces accessoires dans un endroit où ils
pourraient être utilisés de cette façon par inadvertance.
Il est préférable d’installer ces accessoires sur un support mural.
Ces accessoires peuvent être installés sur différentes surfaces,
mais l’installation sur un support mural sera plus solide.
Utilisez un niveau à bulles pour vous assurer que les axes
centraux des plaques murales et des montants sont de niveau.
La Société KOHLER se réserve le droit d’apporter des
modifications à la conception des accessoires sans préavis, comme
spécifié dans le Catalogue des Prix.
Niveau à
Bulles Mètre Ruban
Crayon
Tournevis
Variés Clé à Molette
Clés Hexagonales
Variées
Perceuse
avec Méche
de 5/16"
Charpentier
Kohler Co. Français-1 1020823-2-A

Avant de Commencer (cont.)
Respectez toutes les normes locales de constructions et de
plomberies.
1020823-2-A Français-2 Kohler Co.

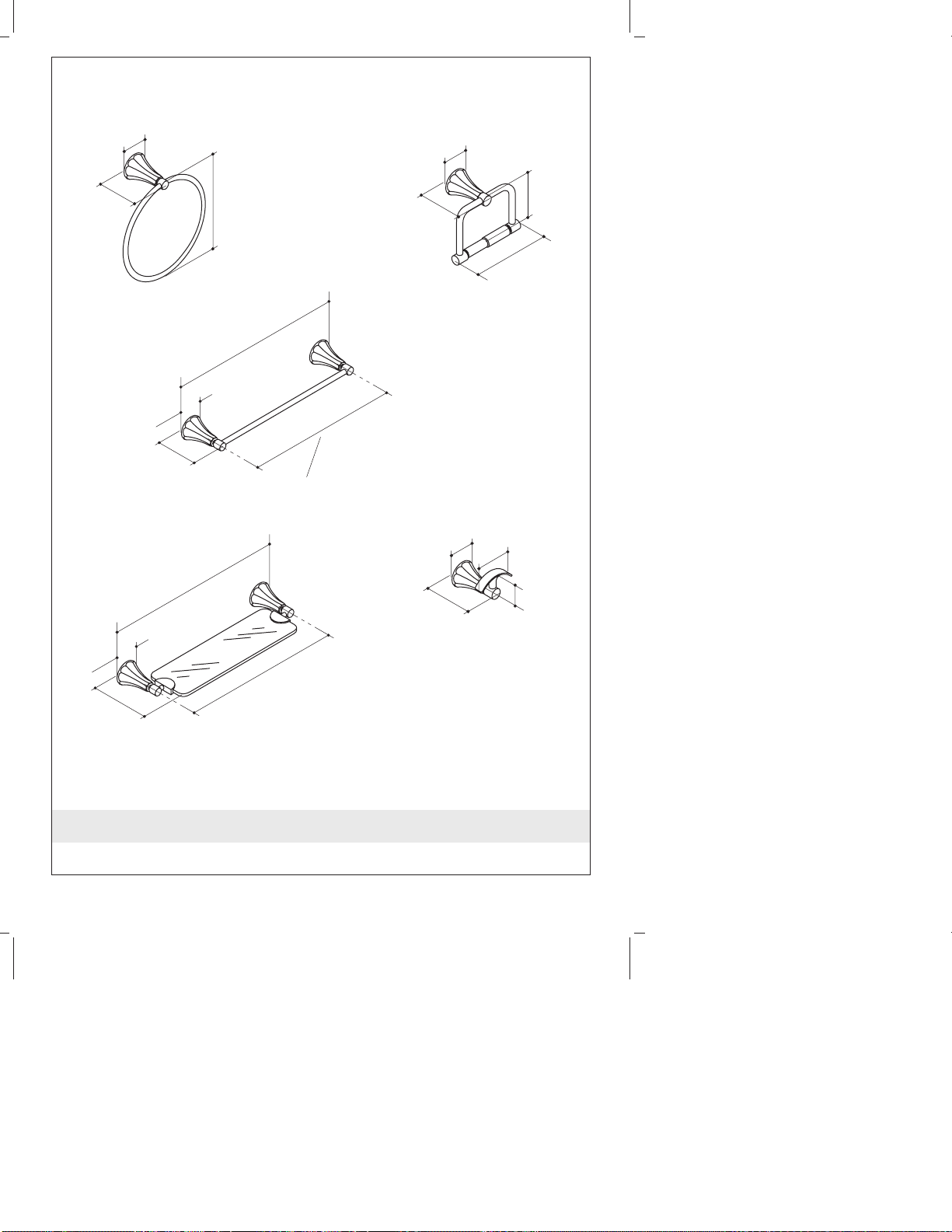

1. Information du Plan de Raccordement
5-5/8"
(14,3 cm)
3-1/8"
(7,9 cm)
19-1/4" (48,9 cm)
3-1/8"
(7,9 cm)
3-1/2"
(8,9 cm)
6-1/8"
(15,6 cm)
2-1/8"
(5,4 cm) 2-1/8"
(5,4 cm)
2-1/8"
(5,4 cm)
2-1/8"
(5,4 cm)
5-1/2"
(14 cm)
2-1/8"
(5,4 cm) 2-5/8"
(6,7 cm)
1-1/4"
(3,2 cm)
3-1/2"
(8,9 cm)
3-1/8"
(7,9 cm)
26-7/8"
(68,3 cm)
K-480
K-477
K-478
K-482
K-475 25-1/4" (64,1 cm)
K-476
17-1/8" (43,5 cm)
K-475 23-1/4" (59,1 cm)
K-476
DÉTERMINÉ PAR
L'INSTALLATEUR
Kohler Co. Français-3 1020823-2-A

1. Préparez le Site — Plaque Murale
2-5/8"
(6,7 cm)
2-5/8"
(6,7 cm)
2-5/8"
(6,7 cm)
2-3/4"
(7 cm)
3-1/2"
(8,9 cm)
3-1/4"
(8,3 cm)
6-1/8"
(15,6 cm)
5-5/8"
(14,3 cm)
5-1/8"
(13 cm)
1-7/8"
(4,8 cm)
1-7/8"
(4,8 cm)
1-7/8"
(4,8 cm)
1-7/8"
(4,8 cm)
1-7/8"
(4,8 cm)
1-1/4"
(3,2 cm)
K-490
K-487
K-488
K-492
DÉTERMINÉ PAR
L'INSTALLATEUR
26-5/8"
(67,6 cm)
19" (48,3 cm)
K-485 25" (63,5 cm)
K-486
17-1/8" (43,5 cm)
K-485 23-1/4" (59,1 cm)
K-486
1020823-2-A Français-4 Kohler Co.

Préparez le Site — Plaque Murale (cont.)
REMARQUE : Ne percez-pas les trous de fixation pour la deuxième
plaque sans avoir pris les dimensions de l’étagère en verre.
Déterminez l’emplacement exact, là où vous désirez installer
l’accessoire.
Marquez les axes centraux à l’horizontale et à la verticale pour
l’accessoire à installer. Reportez-vous aux plan de raccordement
pour déterminer les dimensions.
Pour les accessoires avec multiples supports, laissez l’espace
nécessaire entre les axes centraux.
Utilisez un niveau à bulles pour vous assurez que tous les axes
centraux soient de niveau.
2. Marquez et Percez les Trous de Pilotes
Marquez les emplacements des trous pilotes verticalement, à
9/16″(1,4 cm ) au-dessus et en dessous du ou des axes.
Alignez les trous à la verticale sur chaque plaque murale. Vérifiez
que le trou de fixation le plus large soit orienté vers le bas.
Lors d’une installation à montants multiples, assurez-vous que les
axes sont de niveau.
REMARQUE : Un ajustement ultérieur de l’emplacement des
accessoires à montants multiples sera impossible, si les trous pilotes
ne sont pas de niveau.
Point Central
Niveau
Déterminez l'Emplacement
de la Plaque Murale
Ø 1" (2,5 cm)
1/2" R. (1,3 cm)
Trous
Plaque de fixation murale
Emplacement des Plaques
de Fixation Murales
Kohler Co. Français-5 1020823-2-A

Marquez et Percez les Trous de Pilotes (cont.)
Sélectionnez une mèche de perçage selon le type de matériau du
mur à percez.
Percez avec précaution un trou de Ø 5/16″à tous les
emplacements des trous pilotes.
1020823-2-A Français-6 Kohler Co.

3. Installation du Système d’Ancrage
REMARQUE : Il se peut que vous ayez à démonter certains
accessoires. Lesquels peuvent être emballés avec leur plaque murale
installée sur le montant. Dévissez la vis de fixation et retirez la
plaque murale si besoin.
Pincez et maintenez ensemble les pattes de la cheville murale
(inclue), et introduisez ses pattes dans le trou. Enfoncez toutes les
chevilles murales dans les trous pilotes de fixation.
À l’aide d’un marteau, tapez doucement sur les chevilles murales
jusqu’à ce qu’elles affleurent avec le mur terminé.
Si la cheville murale a été insérée entre les montants, il sera
nécessaire d’écarter les pattes de la cheville.
Pour écarter les pattes de la cheville sur l’arrière de la surface du
mur, introduisez un objet mince et long dans le trou de la cheville
tel qu’un clou de finition.
Répétez cette opération pour toutes les chevilles insérées entre les
montants.
Assurez-vous que les chevilles murales affleurent avec la surface
terminée.
4. Installation de la Plaque Murale
Orientez la plaque murale avec le large trou de fixation vers le
bas et le trou le plus petit sur l’ancrage supérieur.
Fixez la plaque murale à l’aide des vis à tête ronde incluses.
Trou Large de
Fixation
Vis à tête
ronde
Plaque Murale
Dispositif d'Ancrage
Kohler Co. Français-7 1020823-2-A

Installation de la Plaque Murale (cont.)
Faîtes de même pour chaque plaque murale.
1020823-2-A Français-8 Kohler Co.

5. Installez la Jupe
Engagez une vis de fixation dans la tige. Ne vissez pas
complètement à ce moment.
Positionnez la(es) jupe(s), le cas échéant, sur le(s) support(s).
Glissez la tige sur la plaque murale.
Positionnez le trou de la vis de fixation dans la tige de manière à
ce qu’elle soit orientée vers le bas.
Assurez-vous que la tige de support s’engage dans le trou sur
l’arrière de la jupe.
Insérez une vis de 1″(2,5 cm) dans la tige et serrez-la.
REMARQUE : Pour les accessoires de style majestueux,
assurez-vous que les picots de la tige s’engagent dans les trous de la
jupe.
Plaque Murale
Jupe classique
Jupe majestueuse
Tige de
Fixation
Trous Pour
la Jupe
Ergos
Kohler Co. Français-9 1020823-2-A

6. Installez l’Accessoire avec Une Seule Tige
AVERTISSEMENT : Risque de blessures ou d’endommagement
du produit. Une installation inadéquate risque d’endommager
les accessoires en verre. Les plaques murales doivent être
alignées correctement et bien fixées.
Desserrez la vis de fixation de la tige jusqu’à ce que la tête
cylindrique se glisse en dehors de la tige.
Glissez la tige de la tête cylindrique dans le support.
Positionnez le cran d’arrêt dans tête cylindrique de manière à ce
qu’il soit orienté vers le bas.
Utilisez une clé hexagonale pour visser la vis d’arrêt dans la jupe,
puis serrez la vis pour fixer la tête cylindrique en place.
Insérez le rouleaux sur le support du papier hygiénique, si
besoin.
Glissez l’accessoire approprié dans la fente du manchon.
Serrez la vis d’arrêt à l’aide d’une clé hexagonale.
1020823-2-A Français-10 Kohler Co.
