Kohler K-19034 User manual

Installation Guide
Lavatory and Pedestal
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-19034 K-18691
1052866-2-D

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any
installation or performance problems, please call 1-800-4-KOHLER
from within the USA, 1-800-964-5590 from within Canada, or
001-877-680-1310 from within Mexico.

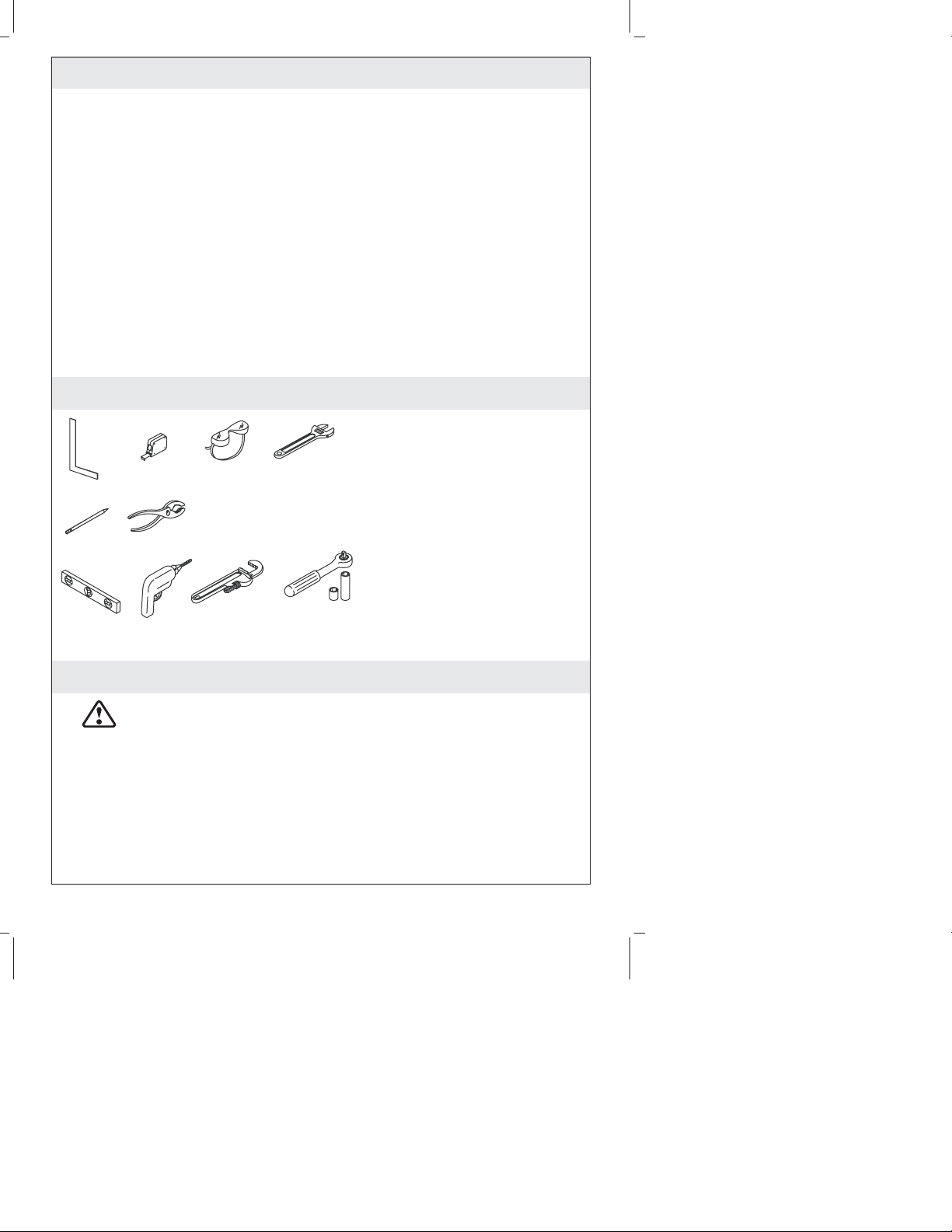

Tools and Materials
Before You Begin
CAUTION: Risk of personal injury. Vitreous china is heavy.
Do not attempt to lift or install this product without
assistance.
IMPORTANT! The lavatory must be supported by a pedestal or
installed as a self-rimming lavatory on a vanity or countertop. Do
not install the lavatory as a wall-mount or undermount unit.
Adjustable
Wrench
Tape
Measure Safety
Glasses
Pipe
Wrench Socket Wrench
With Sockets
Square
Drill
Pencil Pliers
Level
Plus:
• 1/8" Thick Cardboard Sheet
• Silicone Sealant
• 1/4" Drill Bit
• P-Trap
• 28-7/8" (73.3 cm)
Support Braces
1052866-2-D 2 Kohler Co.

Before You Begin (cont.)
IMPORTANT! For lavatory installations using the K-18598 vanity:
Review the K-18598 vanity installation guide to properly plan for
the lavatory installation.
IMPORTANT! For K-18691 installations: When selecting support
braces, ensure they will support a minimum of 69.1 lbs (31.34 kg)
load bearing.
NOTE: This installation guide includes instructions for a pedestal
installation or a vanity/countertop installation. Refer to applicable
sections in this guide for your installation.
Observe all local plumbing and building codes.
Ensure the walls and the floor are square, plumb, and level before
proceeding with the installation.
Install the faucet and drain to the lavatory before permanently
mounting the lavatory.
To properly secure the lavatory to the finished wall, use the
hanger bolts provided or select lag bolts according to your
finished wall thickness and rated with a minimum of 69.1 lbs
(31.34 kg) load bearing. The hanger bolts must extend a minimum
of 1-1/4″(3.2 cm) beyond the finished wall.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Kohler Co. 3 1052866-2-D

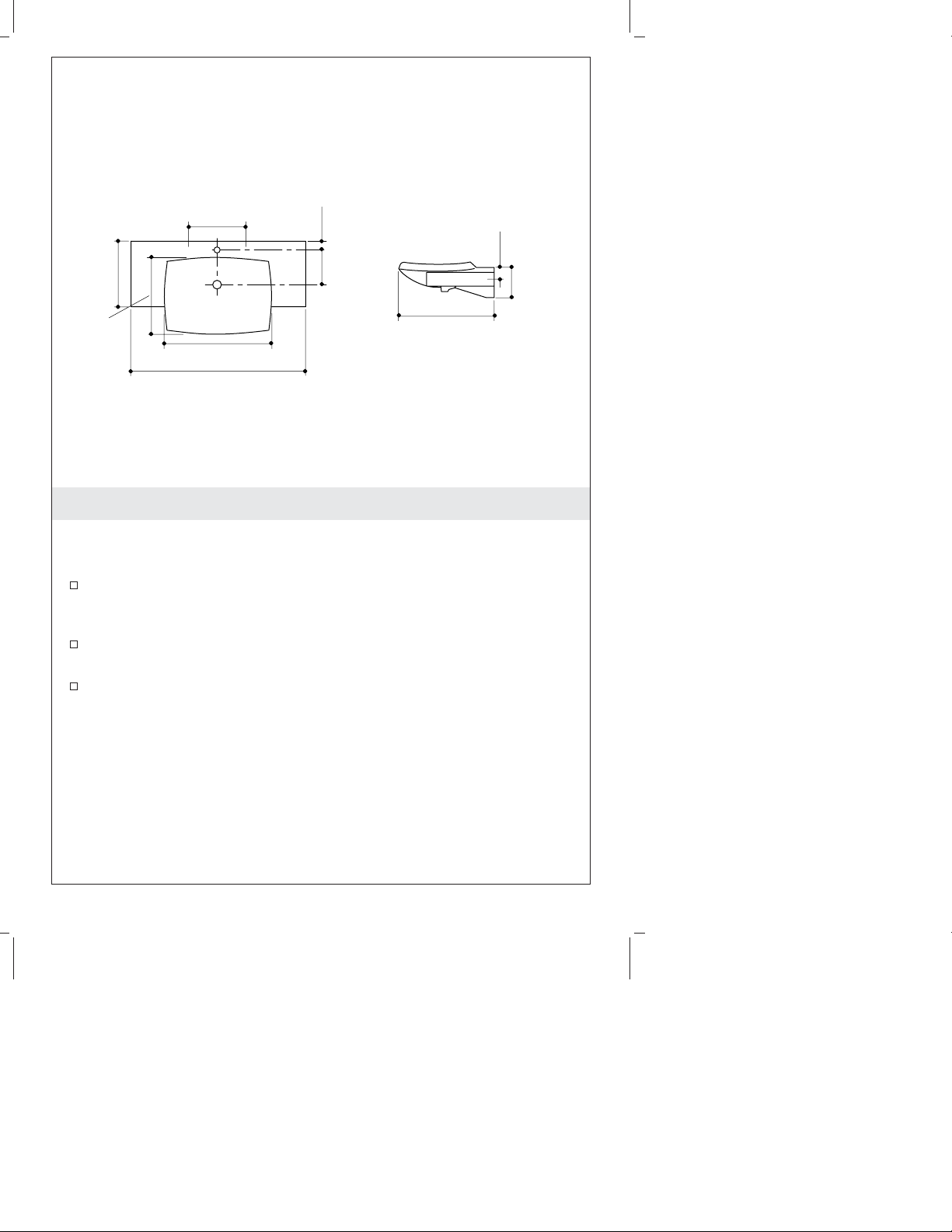

Roughing-In – K-19034
NOTE: If your vanity/countertop is supplied with a cutout
(specifically K-18598), proceed to the ″Install K-19034″section at this
time.
Determine the location of the cutout. The cutout must be large
enough for the drain and water supplies to run through the
countertop.
Mark the cutout location on the countertop with a pencil.
Cut the countertop opening along the inside of the marked cutout
location.
11-1/16"
(28.1 cm)
7-3/4"
(19.7 cm)
14-3/16"
(36 cm)
16-3/8"
(41.6 cm)
2-3/16"
(5.6 cm)
6-7/8"
(17.5 cm)
22-1/16" (56 cm)
39-3/4" (101 cm)
20-1/4"
(51.4 cm)
2-1/4"
(5.7 cm)
1052866-2-D 4 Kohler Co.

1. Install Lavatory – K-19034
CAUTION: Risk of personal injury. Vitreous china is heavy.
Do not attempt to lift or install this product without
assistance.
IMPORTANT! For lavatory installations using the K-18598 vanity:
Before installing the lavatory, a temporary support brace must be
placed underneath the vanity. Refer to the installation guide packed
with the vanity for proper instructions.
Position
Install the faucet and drain to the lavatory according to the faucet
and drain manufacturer’s installation instructions.
Align and place the lavatory over the cutout opening.
Mark the two lavatory anchoring hole locations on the finished
wall with a pencil.
Remove the lavatory from the cutout opening and set aside.
Drill mounting holes 1/4″(6 mm) through the finished wall at the
marked locations.
Place the lavatory over the cutout opening.
Insert a hanger bolt through each anchoring hole of the lavatory
and into the drilled mounting holes.
Connect Supplies
Lavatory
Install hanger
bolts.
Vanity/Countertop
Washer
Cap Nut
Apply silicone
sealant.
Drill mounting
holes.
Kohler Co. 5 1052866-2-D

Install Lavatory – K-19034 (cont.)
CAUTION: Risk of product damage. Do not overtighten the
cap nuts. Overtightening may damage the product.
Thread a cap nut and washer over each hanger bolt until the
washer and the cap nut are tight against the lavatory.
Connect and tighten the P-trap to the drain (not shown).
Complete the water supply connections to the faucet according to
the instructions packed with the faucet.
Run water into the lavatory and check for leaks.
Complete Installation
Wipe the surface around the lavatory to remove water and debris.
IMPORTANT! To avoid breaking or weakening the seal, do not
move or use the lavatory once the silicone sealant is applied.
Apply the silicone sealant around the perimeter of the lavatory.
Allow the silicone sealant to cure according to the silicone sealant
manufacturer’s instructions before using the lavatory.
1052866-2-D 6 Kohler Co.

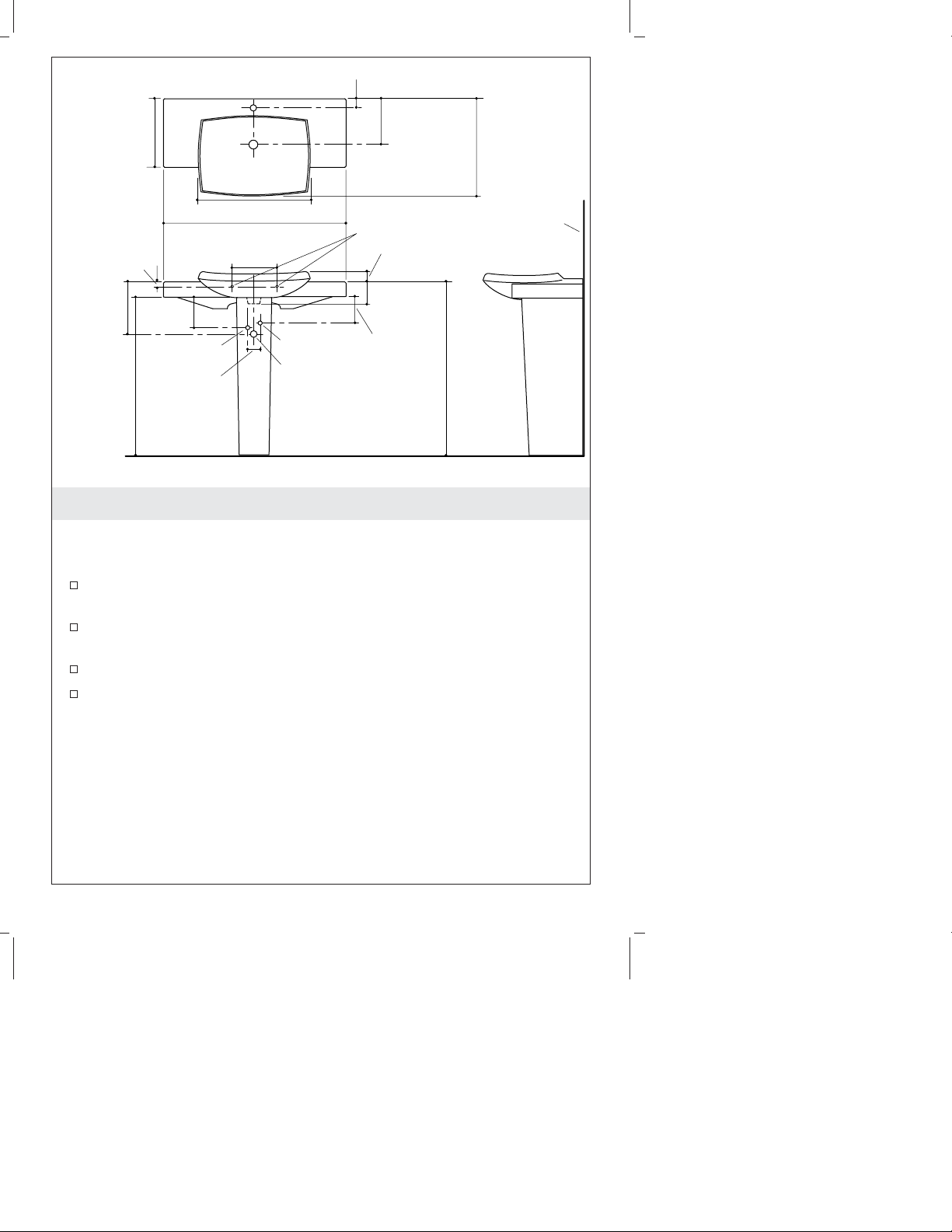

Roughing-In – K-18691
IMPORTANT! Off-set the hot and cold supply stops according to
the roughing-in information. This will ensure the handles will not
touch the pedestal when fully open.
Install the water supplies and drain pipes according to the
roughing-in information.
Install sufficient backing behind the finished wall to provide a
secure material for the anchoring devices.
Mark the centerline on the floor with a pencil.
Position the pedestal on the floor centerline location and flush
against the finished wall. Refer to the roughing-in information for
the required distance.
11" (28 cm)
20-1/4"
(51.4 cm)
22-1/16" (56 cm)
4-1/16"
(10.3 cm)
6-5/8"
(16.8 cm)
2-1/4"
(5.7 cm)
2-1/4" (5.7 cm)
31-3/4"
(80.6 cm)
10"
(25.4 cm)
14-3/16"
(36 cm)
39-3/4" (101 cm)
1-1/4 OD
3/8" Hot 3/8" Cold
Finished
Wall
8-1/4"
(21 cm)
9-1/2"
(24.1 cm)
1-1/4"
(3.2 cm)
Slotted Anchor
Holes
2-1/4" (5.7 cm)
28-7/8"
(73.3 cm)
Kohler Co. 7 1052866-2-D

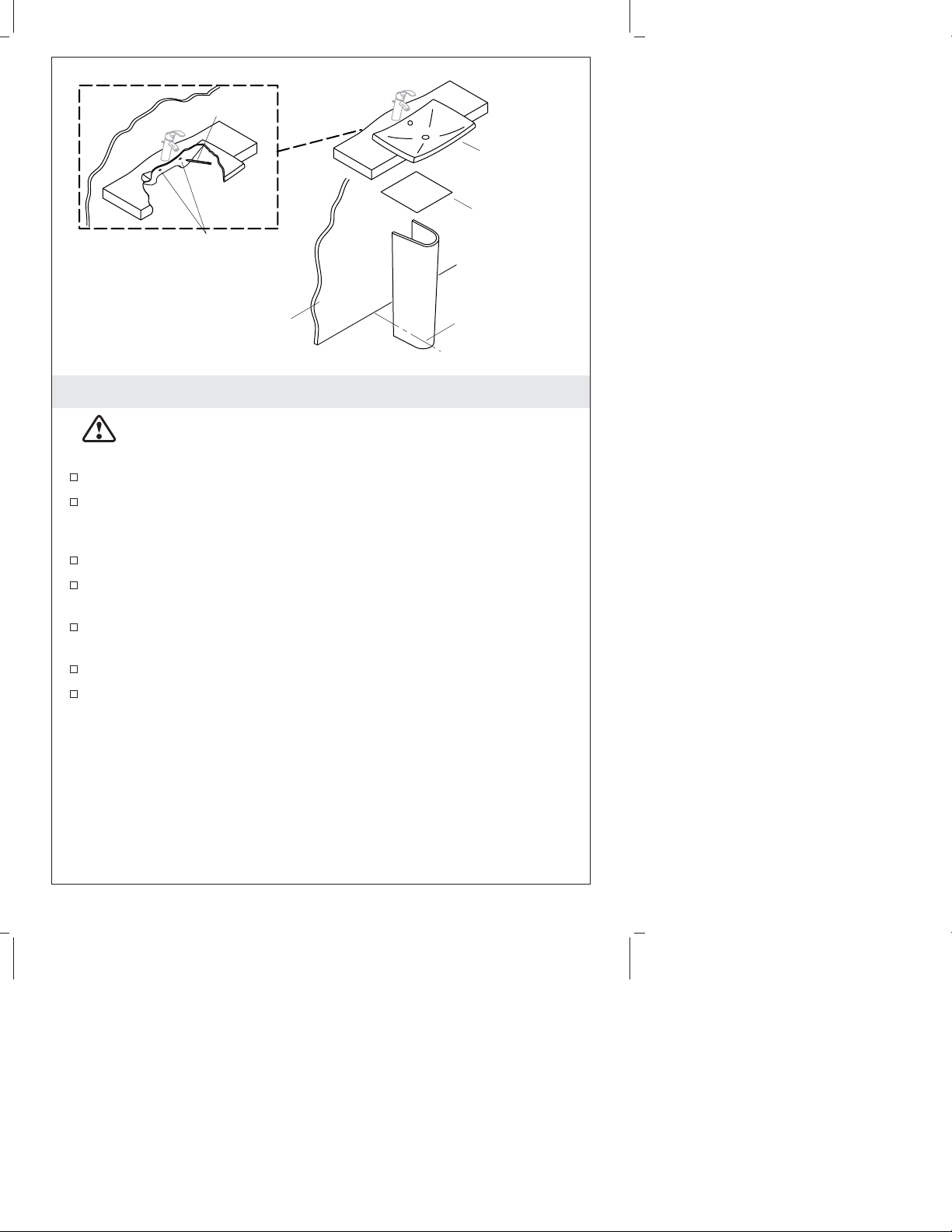

1. Position Product – K-18691
CAUTION: Risk of personal injury. Vitreous china is heavy.
Do not attempt to lift or install this product without
assistance.
Align the center of the pedestal on the marked centerline.
Place a 1/8″(3 mm) piece of cardboard over the top of the
pedestal. This will allow for 1/8″(3 mm) of leeway to ease the
permanent placement of the pedestal underneath the lavatory.
Place the lavatory on top of the pedestal.
Verify the lavatory and pedestal are plumb and flush against the
finished wall.
Mark the two lavatory anchoring hole locations on the finished
wall with a pencil.
Remove the lavatory from the pedestal. Set the lavatory aside.
Set the pedestal aside and discard the cardboard.
Lavatory
Centerline
Pedestal
Pencil
Mark
anchoring
holes.
Cardboard
Finished Wall
1052866-2-D 8 Kohler Co.

2. Mount Lavatory – K-18691
CAUTION: Risk of personal injury. Vitreous china is heavy.
Do not attempt to lift or install this product without
assistance.
Drill mounting holes 1/4″(6 mm) through the finished wall at the
marked anchoring hole locations.
Install the hanger bolts through the drilled holes and wood
backing. The hanger bolts must extend a minimum of 1-1/4″(3.2
cm) beyond the finished wall.
Install the faucet and drain to the lavatory according to the
manufacturer’s instructions.
Carefully install the lavatory to the wall without the pedestal to
the hanger bolts. The hanger bolts must extend through the
lavatory anchoring holes.
IMPORTANT! Select supports that are 28-7/8″(73.3 cm) in length
and will withstand the weight of the lavatory. The lavatory weighs
approximately 69.1 lbs (31.34 kg).
Immediately place supports underneath the lavatory as shown.
Lavatory
Finished Wall
1-1/4"
(3.2 cm)
Min
Wood
Backing
Hanger
Bolts
Mounting Holes
Supports
Hanger
Bolts
Finished Wall
Kohler Co. 9 1052866-2-D

3. Connect Supplies – K-18691
Thread a cap nut and washer over each hanger bolt. Do not
tighten the cap nuts at this time.
Connect and tighten the P-trap to the drain.
Complete the water supply connections to the faucet according to
the instructions packed with the faucet.
Run water into the lavatory and check for leaks.
Washer
Cap Nut
Lavatory
Finished
Wall
Hanger Bolts
1052866-2-D 10 Kohler Co.

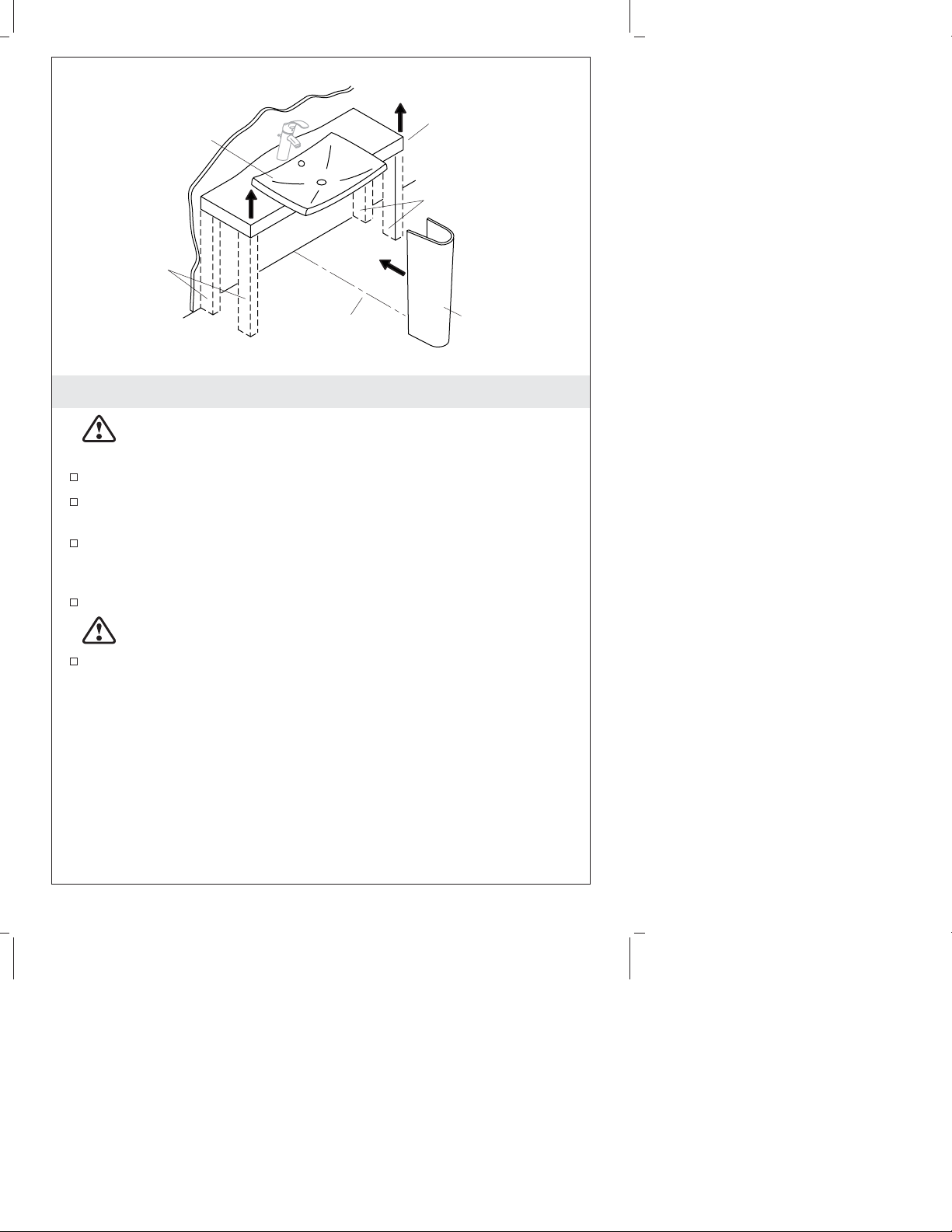

4. Complete Installation – K-18691
CAUTION: Risk of personal injury. Vitreous china is heavy.
Do not attempt to lift or install this product without
assistance.
Remove the supports from underneath the lavatory.
With assistance, gently lift up the front of the lavatory and hold it
at that position.
While the lavatory is being held up, place the pedestal
underneath the lavatory and on the marked centerline. Make sure
the pedestal is flush against the finished wall.
Gently lower the lavatory down onto the pedestal.
CAUTION: Risk of product damage. Do not overtighten the
cap nuts. Overtightening may damage the product.
Fully tighten the cap nuts.
Lavatory
Centerline Pedestal
Lift front.
Remove
supports.
Remove
supports.
Kohler Co. 11 1052866-2-D

Guide d’installation
Lavabo et colonne

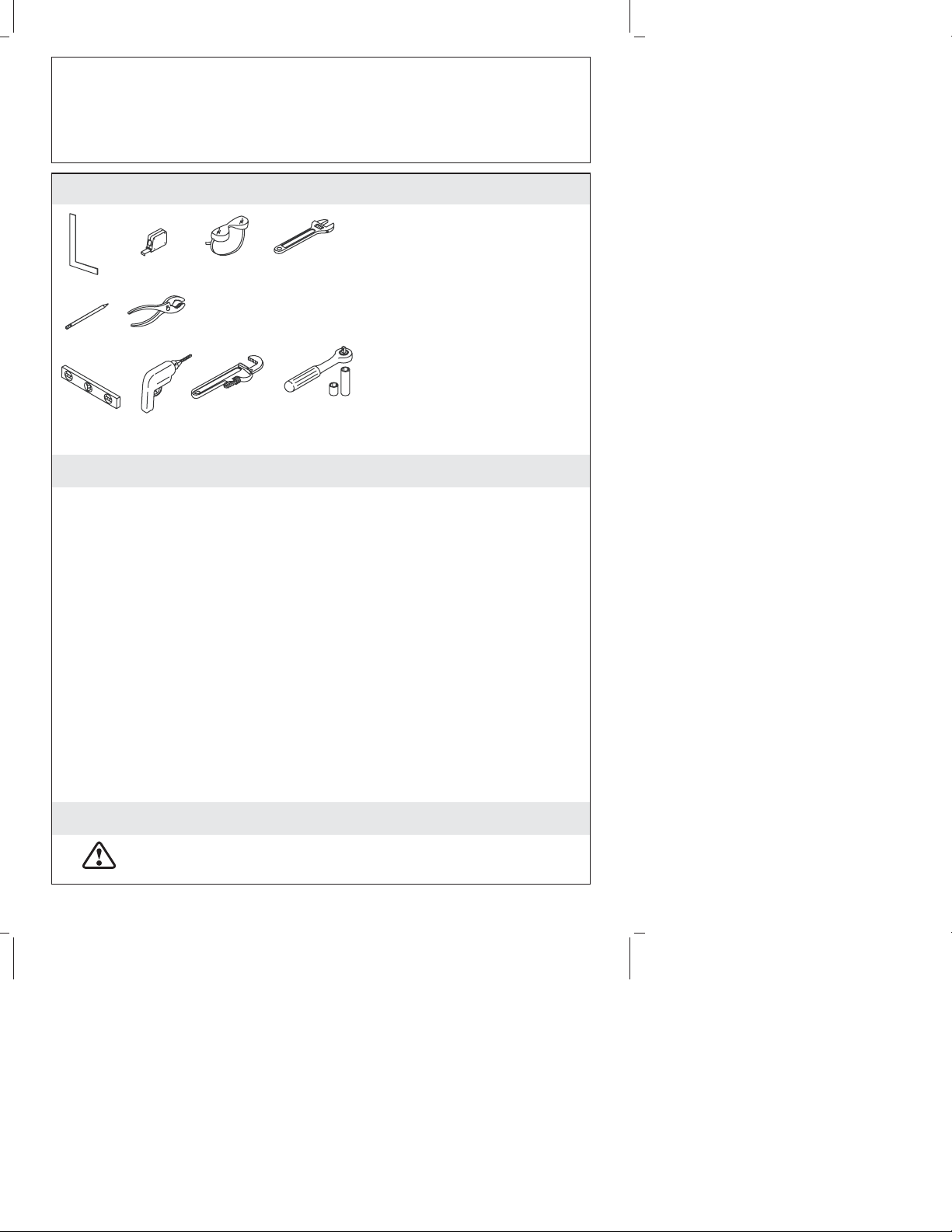

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible
au moment de la publication. A la compagnie Kohler, nous aspirons à
remplir notre mission d’améliorer le niveau de vie gracieux pour
chaque individu affecté par nos produits et services. Nous nous
réservons le droit d’apporter toutes modifications aux caractéristiques,
emballages ou disponibilités des produits, et ceci à tout moment et
sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce
guide. En cas de problème d’installation ou de performance, veuillez
composer le 1-800-4-KOHLER à partir des É.U., le 1-800-964-5590 à
partir du Canada, ou le 001-877-680-1310 à partir du Mexique.
Avant de commencer
ATTENTION : Risque de blessures corporelles. La
porcelaine vitrifiée est lourde. Ne pas essayer de soulever ou
Clé à
molette
Mètre
ruban Lunettes de
protection
Clé à
tuyau Clé à douille
avec douilles
Carré
Perceuse
Crayon
à papier Pinces
Niveau
à bulle
Plus:
• Carton de 1/8" d'épaisseur
• Joint silicone
• Mèche de 1/4"
• Siphon en P
• Renforts de support de
28-7/8" (73,3 cm)
Kohler Co. Français-1 1052866-2-D

Avant de commencer (cont.)
d’installer ce produit sans assistance.
IMPORTANT ! Le lavabo doit être supporté par une colonne ou
installé comme lavabo à rebord intégré sur un meuble ou un
comptoir. Ne pas installer le lavabo comme une unité à montage
mural, sous-comptoir.
IMPORTANT ! Pour les installations de lavabo utilisant le meuble
K-18598: Revoir le guide d’installation du meuble K-18598 pour
proprement planifier l’installation du lavabo.
IMPORTANT ! Pour les installations de K-18691: Lors de la
sélection des renforts de support, s’assurer qu’ils supportent une
capacité de charge minimum de 69,1 lbs (31,34 kg).
REMARQUE : Ce guide d’installation comprend des instructions
pour l’installation de la colonne ou de meuble/comptoir. Se référer
aux sections applicables de ce guide pour votre installation.
Respecter tous les codes de plomberie et de bâtiment locaux.
S’assurer que les murs et le sol soient nivelés et d’aplomb avant
de procéder avec l’installation.
Installer le robinet et le drain au lavabo avant de monter de
manière permanente le lavabo.
Pour sécuriser le lavabo au mur fini, utiliser les boulons
d’ancrage fournis ou sélectionner des tire-fonds selon l’épaisseur
du mur fini et calibrés d’une capacité de charge de 69,1 lbs (31,34
kg). Les boulons d’ancrage doivent s’étendre d’un minimum de
1-1/4″(3,2 cm) au-delà du mur fini.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1052866-2-D

Raccordement – K-19034
REMARQUE : Si le meuble/comptoir est fourni avec une découpe
(spécifiquement K-18598), procéder à la section ″Installer le K-19034″
à ce moment.
Déterminer l’emplacement de la découpe. La découpe doit être
assez large pour les alimentations du drain et d’eau afin qu’elles
passent dans le comptoir.
Marquer l’emplacement de la découpe du comptoir avec un
crayon.
Découper l’ouverture du comptoir le long de l’intérieur de
l’emplacement marqué de la découpe.
11-1/16"
(28,1 cm)
7-3/4"
(19,7 cm)
14-3/16"
(36 cm)
16-3/8"
(41,6 cm)
2-3/16"
(5,6 cm)
6-7/8"
(17,5 cm)
22-1/16" (56 cm)
39-3/4" (101 cm)
20-1/4"
(51,4 cm)
2-1/4"
(5,7 cm)
1052866-2-D Français-3 Kohler Co.

1. Installer le lavabo – K-19034
ATTENTION : Risque de blessures corporelles. La
porcelaine vitrifiée est lourde. Ne pas essayer de soulever ou
d’installer ce produit sans assistance.
IMPORTANT ! Pour les installations de lavabo utilisant le meuble
K-18598: Avant d’installer le lavabo, un renfort de support
temporaire doit être placé sous le meuble. Se référer au guide
d’installation emballé avec le meuble pour de bonnes instructions.

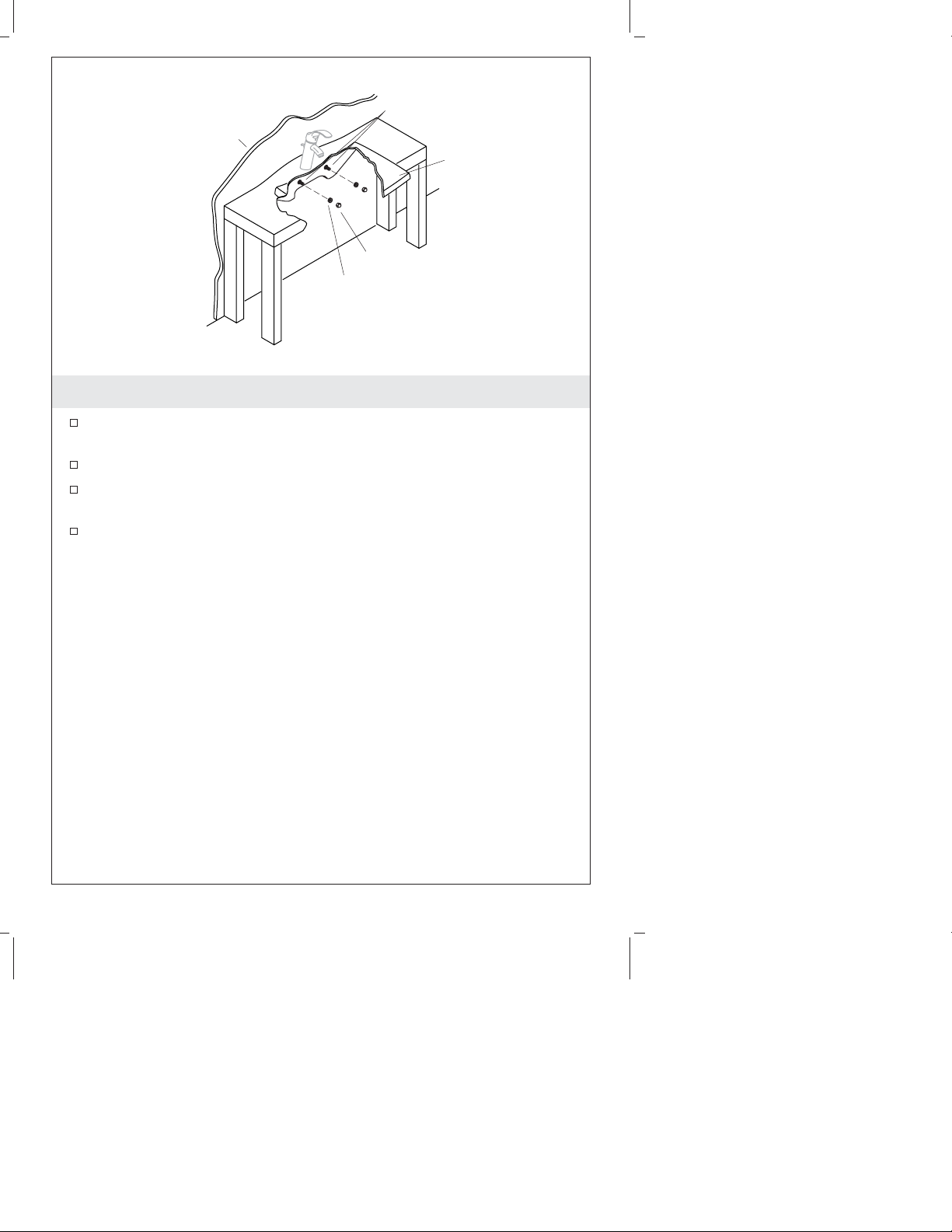

Position
Installer le robinet et le drain au lavabo conformément aux
instructions d’installation du fabricant.
Aligner et placer le lavabo sur l’ouverture de la découpe.
Tracer les emplacements des deux orifices d’ancrage sur le mur
fini avec un crayon.
Retirer le lavabo de l’ouverture de la découpe et mettre de côté.
Percer des trous de fixation de 1/4″(6 mm) aux emplacements
marqués sur le mur fini.
Placer le lavabo sur les l’ouverture de découpe.
Insérer un boulon d’ancrage dans chaque orifice d’ancrage du
lavabo et dans les orifices de fixation.
Connecter les alimentations
Lavabo
Installer des
boulons d'ancrage.
Meuble/comptoir
Rondelle
Écrou
borgne
Appliquer du mastic
à la silicone.
Percer des
orifices de
fixation.
Kohler Co. Français-4 1052866-2-D

Installer le lavabo – K-19034 (cont.)
ATTENTION : Risque d’endommagement du produit. Ne
pas trop serrer les écrous borgnes. Le serrage excessif peut
endommager le produit.
Visser l’écrou borgne et la rondelle sur le boulon d’ancrage
jusqu’à ce que la rondelle et l’écrou borgne soient serrés contre le
lavabo.
Connecter et serrer le siphon en P au drain (non-illustré).
Compléter les connexions d’alimentation d’eau au robinet suivant
les instructions emballées avec le robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Compléter l’installation
Essuyer la surface autour du lavabo pour retirer l’eau et les
débris.
IMPORTANT ! Pour éviter la cassure ou le ramollissement du joint,
ne pas bouger ni utiliser le lavabo une fois le mastic à la silicone
appliqué.
Appliquer le mastic à la silicone autour du lavabo.
Laisser prendre le mastic à la silicone selon les instructions du
fabricant avant d’utiliser le lavabo.
1052866-2-D Français-5 Kohler Co.

Raccordement – K-18691
IMPORTANT ! Placer les arrêts d’alimentation chaude et froide
selon l’information de raccordement. Ceci assurera que les poignées
ne toucheront pas la colonne lorsque complètement ouvertes.
Installer les alimentations d’eau et les tuyaux du drain selon
l’information du plan de raccordement.
Installer à l’arrière du mur fini une plaque d’appui suffisamment
robuste pour fournir un matériau pour les dispositifs d’ancrage.
Marquer au crayon l’axe central au sol.
Positionner la colonne à l’emplacement de ligne centrale au sol et
à égalité contre le mur fini. Se référer à l’information de
raccordement pour la distance requise.
11" (28 cm)
20-1/4"
(51,4 cm)
22-1/16" (56 cm)
4-1/16"
(10,3 cm)
8-1/4"
(21 cm)
2-1/4" (5,7 cm)
31-3/4"
(80,6 cm)
10"
(25,4 cm)
14-3/16"
(36 cm)
39-3/4" (101 cm)
1-1/4" OD
3/8" Chaud 3/8" Froid
Mur fini
1-1/4"
(3,2 cm)
Orifices ancrage
à rainure
2-1/4" (5,7 cm)
9-1/2"
(24,1 cm)
6-5/8"
(16,8 cm)
2-1/4"
(5,7 cm)
28-7/8"
(73,3 cm)
Kohler Co. Français-6 1052866-2-D

1. Positionner le produit – K-18691
ATTENTION : Risque de blessures corporelles. La
porcelaine vitrifiée est lourde. Ne pas essayer de soulever ou
d’installer ce produit sans assistance.
Marquer la ligne centrale de la colonne sur la ligne centrale.
Placer un carton de 1/8″(3 mm) au-dessus de la colonne. Ceci
permettra un dégagement de 1/8″(3 mm) afin de faciliter le
placement de la colonne sous le lavabo.
Placer le lavabo au-dessus de la colonne.
Vérifier que le lavabo et la colonne soient nivelés et à égalité
contre le mur fini.
Tracer les emplacements des deux orifices d’ancrage sur le mur
fini avec un crayon.
Retirer le lavabo de la colonne. Mettre le lavabo de côté.
Mettre la colonne de côté et jeter le carton.
Lavabo
Ligne centrale
Colonne
Crayon
à papier
Marquer
les orifices
d'ancrage.
Carton
Mur fini
1052866-2-D Français-7 Kohler Co.

2. Monter le lavabo – K-18691
ATTENTION : Risque de blessures corporelles. La
porcelaine vitrifiée est lourde. Ne pas essayer de soulever ou
d’installer ce produit sans assistance.
Percer des trous de fixation de 1/4″(6 mm) dans le mur fini aux
emplacements marqués d’orifice d’ancrage.
Installer les boulons d’ancrage dans les orifices percés et le renfort
de bois. Les boulons d’ancrage doivent s’étendre d’un minimum
de 1-1/4″(3,2 cm) au-delà du mur fini.
Installer le robinet et le drain au lavabo conformément aux
instructions du fabricant.
Installer avec précaution le lavabo au mursans la colonne aux
boulons d’ancrage. Les boulons d’ancrage doivent s’étendrent à
travers les orifices d’ancrage du lavabo.
IMPORTANT ! Sélectionner des supports de 28-7/8″(73,3 cm) de
longueur et qui pourront supporter le poids du lavabo. Le lavabo
pèse approximativement 69,1 lbs (31,34 kg).
Placer immédiatement les supports sous le lavabo tel qu’indiqué.
Lavabo
Mur fini
1-1/4"
(3,2 cm)
Min.
Appui
en bois
Boulons
d'ancrage
Orifices de fixation
Supports
Boulons
d'ancrage
Mur fini
Kohler Co. Français-8 1052866-2-D

3. Connecter les alimentations – K-18691
Visser un écrou borgne et une rondelle sur chaque boulon
d’ancrage. Ne pas serrer les écrous borgnes à ce moment.
Connecter et serrer le siphon en P au drain.
Compléter les connexions d’alimentation d’eau au robinet suivant
les instructions emballées avec le robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Rondelle
Écrou borgne
Lavabo
Mur fini
Boulons d'ancrage
1052866-2-D Français-9 Kohler Co.
