Kohler K-4709 User manual

Installation Guide
Toilet Seat with Bidet Functionality
and In-line Water Heater
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (e.j.
K-12345M)
Français, page “Français-1”
Español, pagina “Español-1”
K-4709
1054180-2-F

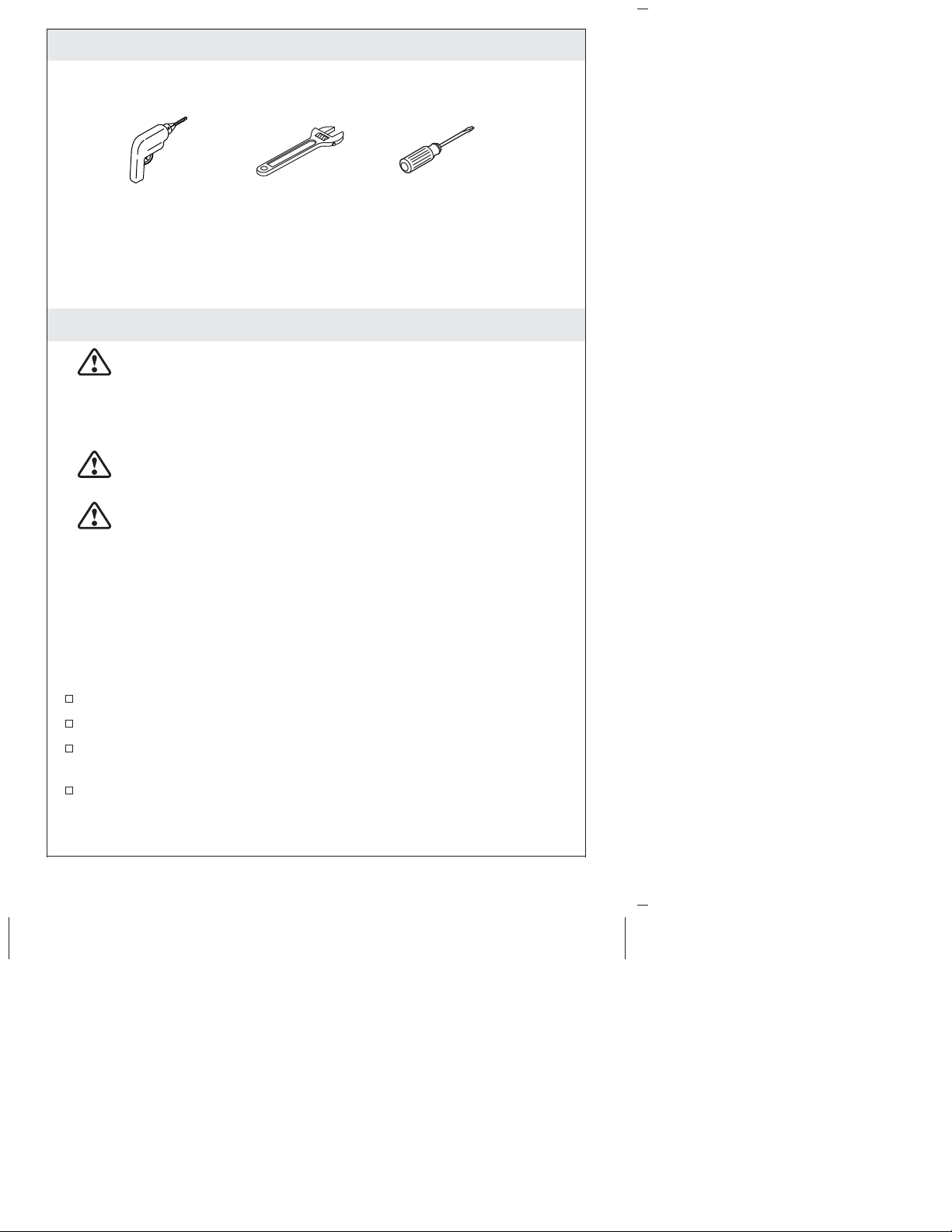

Tools and Materials
Before You Begin
WARNING: Risk of electric shock, fire, or personal injury.
This product must be grounded. Connect only to a dedicated
120 VAC, 60 Hz circuit protected by a minimum 15 A
Ground-Fault Circuit-Interrupter (GFCI) or Residual Current
Device (RCD).
WARNING: Risk of electric shock. Do not immerse or flush
the product with water.
CAUTION: Risk of property damage. Damaged water
connections may leak. Do not push or pull on the water
connection between the seat and the water supply stop.
NOTICE: To avoid possible product malfunction, do not plug in the
seat until instructed to do so.
NOTICE: Do not install this seat in a location where: (1) water
might be splashed on the product or (2) excessive moisture, high
humidity levels, or condensation are present. This will avoid
damage to the electronic components.
Observe all local plumbing, electrical, and building codes.
Do not use an extension cord with this product.
Only connect the seat to a cold water supply of drinking quality
water at a pressure of 20-80 psi (139-551 kPa).
Unplug the seat and drain the seat if the functions of the seat will
not be operated for an extended period of time.
Blade
Screwdriver
Adjustable
Wrench
Drill
1054180-2-F 2 Kohler Co.

Wiring Requirements
WARNING: Risk of electric shock, fire, or personal injury.
This product must be grounded and connected only to a
dedicated, nominal 120 VAC, 60 Hz circuit protected by a
minimum 15 A Ground-Fault Circuit-Interrupter (GFCI) or
Residual Current Device (RCD).
NOTICE: Consult your local electrical codes before determining the
connection type and the electrical outlet location. The temporary
connection may not be permitted by local electrical codes and the
electrical outlet location may be specified.
NOTICE: To avoid possible product malfunction, do not plug in the
seat until instructed to do so.
Preferred Connection
WARNING: Risk of electric shock, fire, or personal injury.
This product must be grounded with a grounding plug with
grounding pin, as illustrated. Using another type of
grounding plug is dangerous and may result in electric shock,
fire, or personal injury.
Connect the grounding plug with grounding pin into the
grounded outlet.
Temporary Connection
NOTICE: The cover screw must be grounded through the house
wiring. Connecting the adapter with grounding screw tab to the
Grounded Outlet
Seat
Cover Screw
Adapter
Grounded Outlet Box
Grounding Pin
Grounding
Screw Tab
Temporary ConnectionPreferred Connection
Kohler Co. 3 1054180-2-F

Wiring Requirements (cont.)
cover screw will NOT ground the unit. If there is any doubt
whether the cover screw is grounded, have it checked by a qualified
electrician or service professional.
With the cover screw and adapter properly grounded,
temporarily connect the adapter with the grounding screw tab to
the grounded outlet.
1054180-2-F 4 Kohler Co.

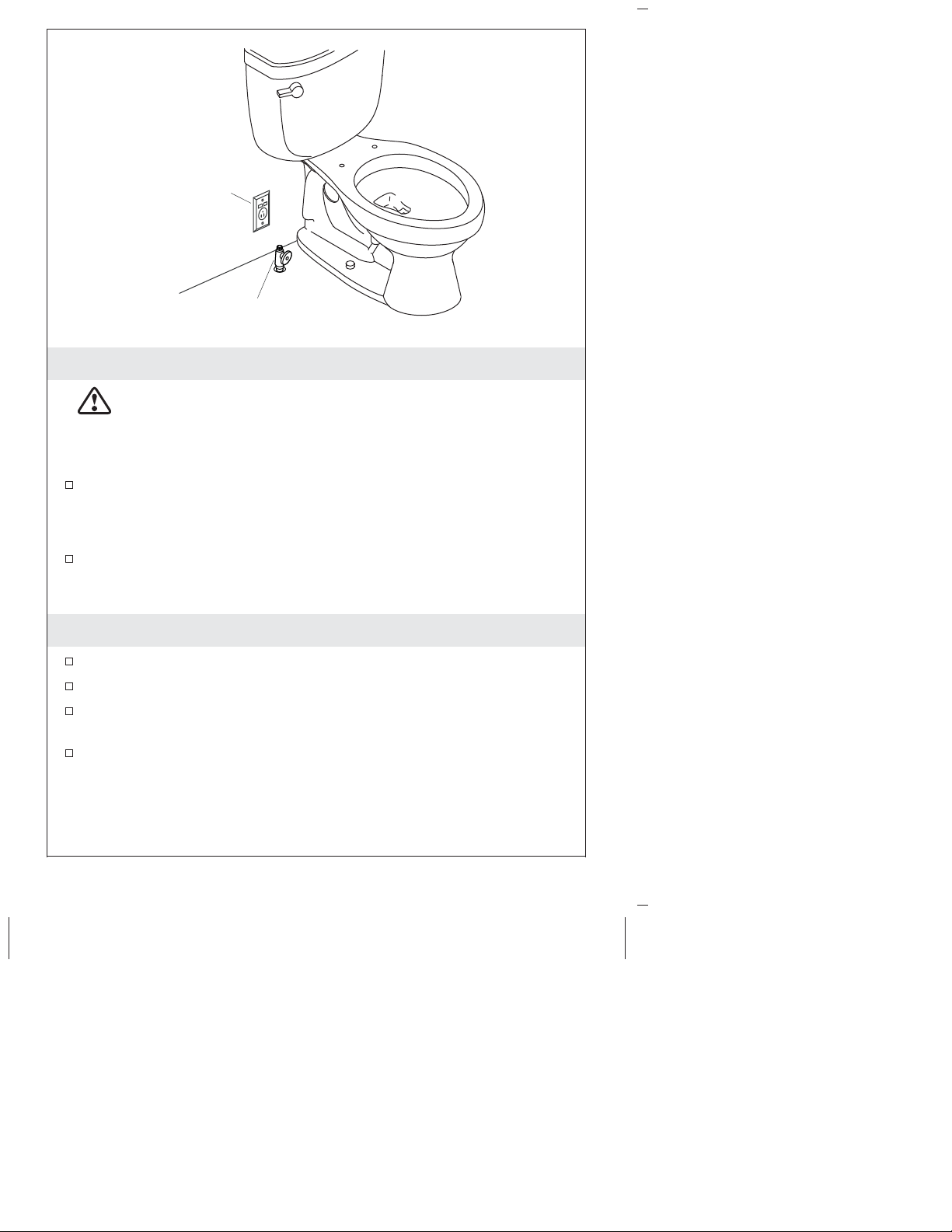

1. Install an Electrical Outlet
WARNING: Risk of electric shock, fire, or personal injury.
This product must be grounded. Connect only to a dedicated
120 VAC, 60 Hz circuit protected by a minimum 15 Amp
Ground-Fault Circuit-Interrupter (GFCI) or Residual Current
Device (RCD).
Do not use an extension cord with the product.
NOTE: Follow local codes when determining the electrical outlet
location.
Route the electrical and install to a 120 V GFCI- or RCD-protected
receptacle. The electrical outlet should be located within 32″(813
mm) of the toilet to accommodate the length of the power cord.
2. Preparation
If applicable, remove the existing toilet seat.
Turn off the water supply to the toilet.
Flush the toilet to relieve any pressure from the water supply
hoses.
Disconnect the water supply hose from the toilet fill valve.
Supply Stop
GFCI-Protected
Receptacle
Kohler Co. 5 1054180-2-F

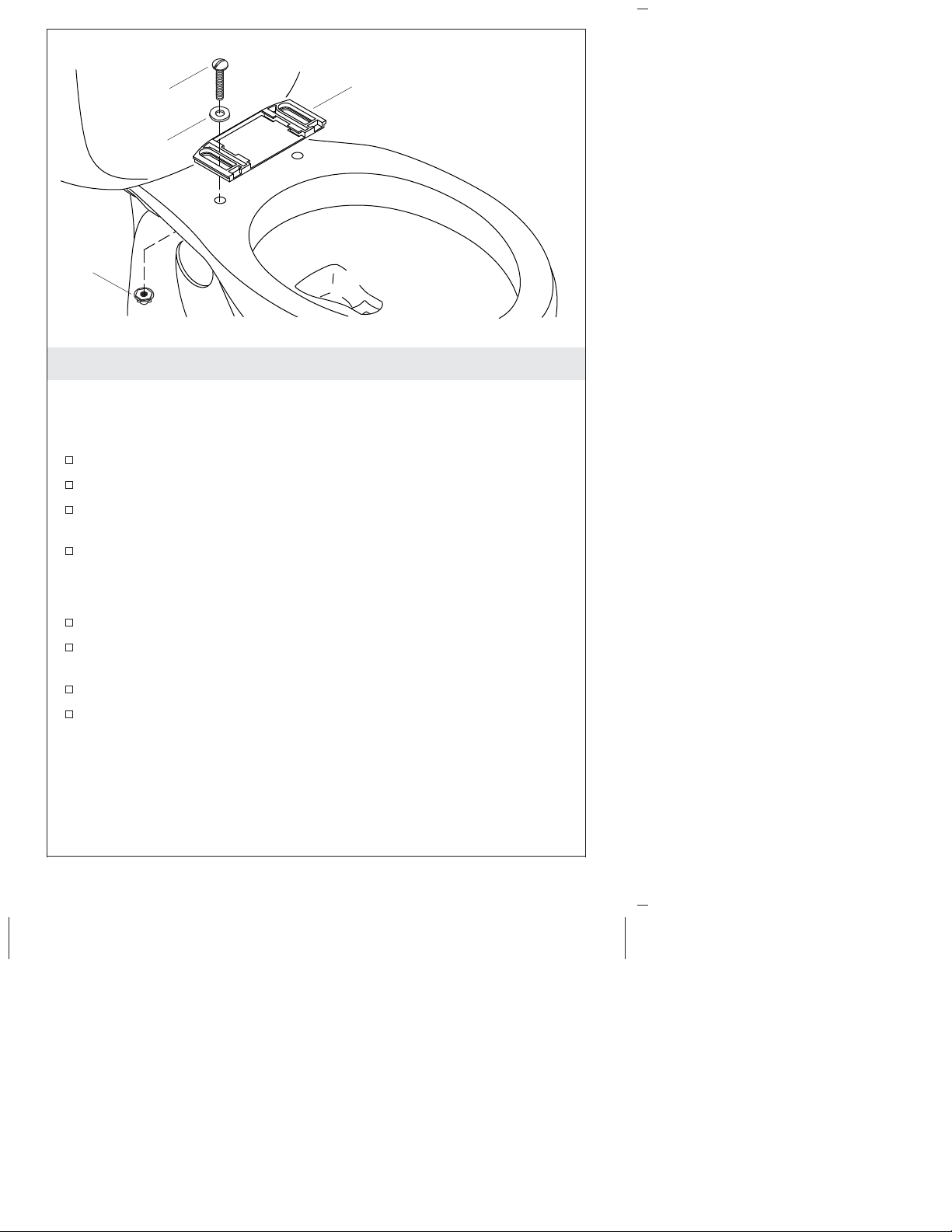

3. Install the Mounting Plate
NOTE: Inspect the toilet mounting holes for threaded inserts.
Follow the steps applicable to your mounting hole type.
For Toilets with Threaded Inserts
Position the mounting plate over the mounting holes on the bowl.
Slide a washer onto each of the bolts (provided).
Insert a bolt through the mounting plate and position the washers
so they rest in the grooves of the mounting plates.
Loosely thread the bolts into the inserts. The nut must be loose
enough to allow the seat to be adjusted.
For All Other Installations
Position the mounting plate over the mounting holes on the bowl.
Insert each bolt through the mounting plate and into the
mounting holes.
Position the washers to rest in the grooves of the mounting plate.
Loosely thread a nut onto each of the bolts. The nut must be
loose enough to allow the seat to be adjusted.
Mounting Plate
Bolt
Washer
Nut
1054180-2-F 6 Kohler Co.

4. Install the Seat
Slide the seat onto the mounting plate until you feel it snap into
place.
NOTE: The mounting plate may need to be adjusted to properly
align the seat.
To adjust the seat position, remove the seat by pressing in the
release button and sliding the seat forward.
Reposition the mounting plate as needed.
Reinstall the seat. Repeat the adjustment procedure as needed
until the seat is properly aligned.
Once the seat is positioned as desired, remove the seat and
tighten the mounting plate.
Reinstall the seat.
Release Button
Mounting
Plate
Kohler Co. 7 1054180-2-F

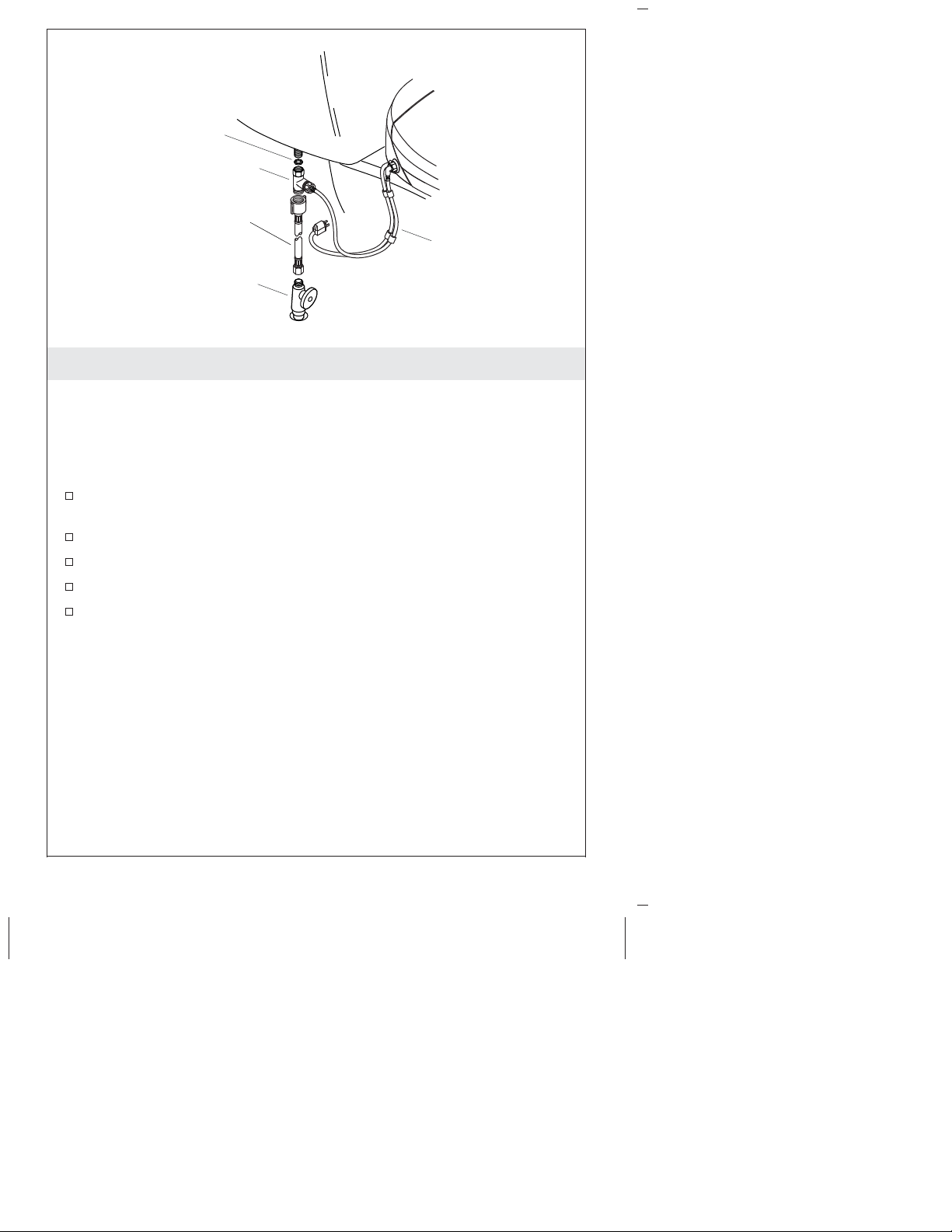

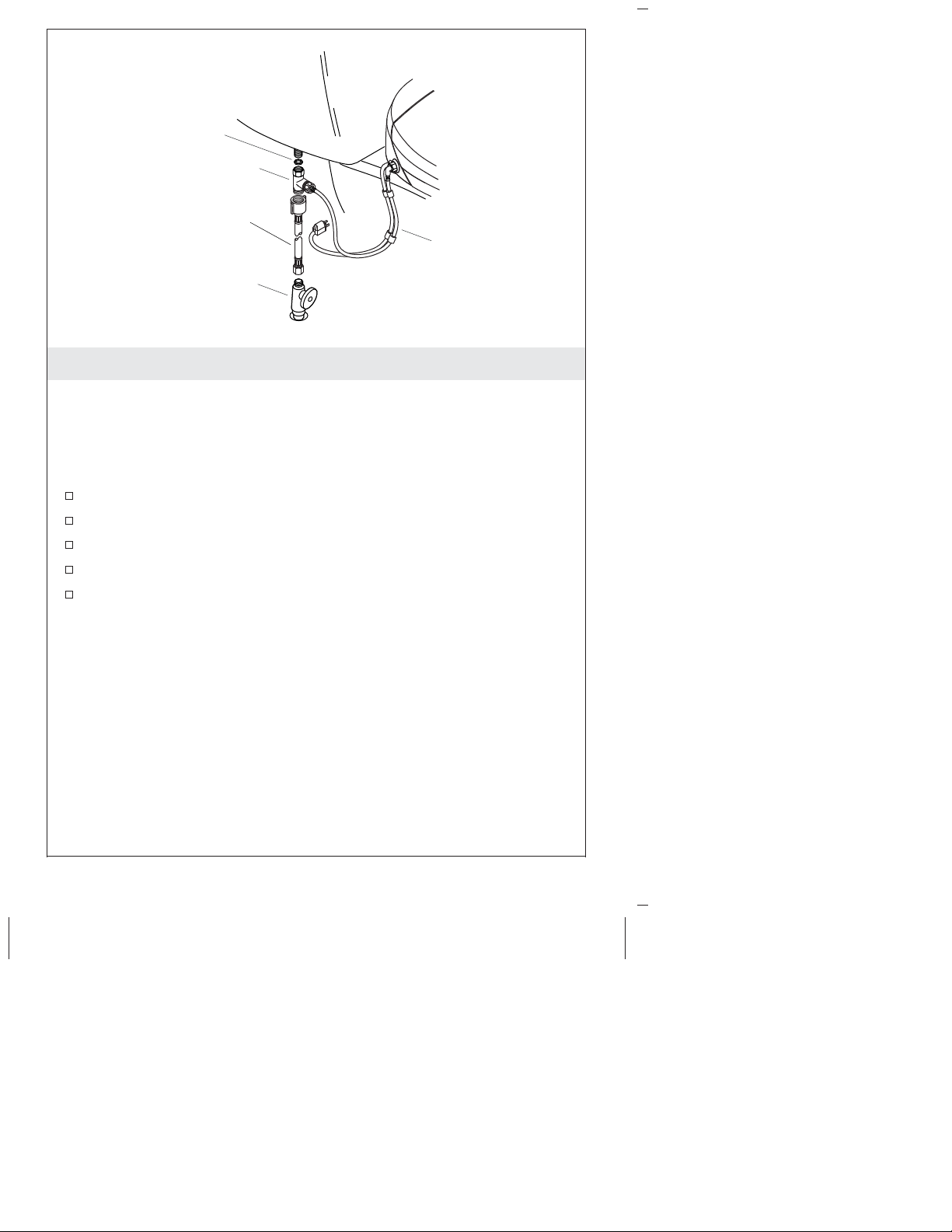

5. Connect the Water Supply
NOTICE: Use care to avoid cross threading or overtightening the
connections. Use an adjustable wrench to tighten one-quarter turn
past hand-tight.
NOTICE: Use the supply hoses provided with the fixture. Do not
reuse any old hoses.
Connect the T-valve with gasket directly to the toilet fill valve.
Connect the T-valve to the seat with the hose.
Connect the water supply to the T-valve.
Turn on the water supply.
Check all connections for leaks and make any adjustments as
needed.
Hose
Supply Stop
T-Valve
Gasket
Hose
1054180-2-F 8 Kohler Co.

6. Install the Remote Control Holder
Choose a mounting location for the remote control holder that is
easily accessible while sitting on the seat.
The remote control holder can be installed using screws or
double-sided tape. Choose your preferred method for securing
the remote control holder. Follow only the instructions for your
chosen installation method.
Install Using Screws
NOTE: Anchors may not be needed for installation to certain
materials. Use the appropriate mounting hardware for your
particular installation surface.
Position the remote control holder at the desired mounting
location with the rectangular indent toward the bottom (as
shown).
Using a pencil, mark the two mounting hole locations. Set the
holder aside.
For installation to stud or other wood surface: Drill a 1/16″hole
at each of the marked locations.
For installation using wall anchors: Drill a 1/4″hole at each of
the marked locations. Install the wall anchors into the holes.
Position the remote control holder over the mounting holes so the
rectangular indent is toward the bottom.
Secure the remote control holder with the screws.
Remote Holder
If used, apply tape here.
Anchors Screws
Remote
Covers
Kohler Co. 9 1054180-2-F

Install the Remote Control Holder (cont.)
Install the caps to cover the screws.
Position the remote control into the holder with the user preset
icons facing up.
Install Using Double-Sided Tape
Remove the paper from one side of each of the tape squares.
Install a tape square in each of the rectangular areas located on
the back of the remote control holder.
NOTE: Before mounting the remote control holder, verify the
rectangular indent is toward the bottom.
Remove the paper from the tape squares.
Press the remote control holder into place.
Position the remote control into the holder with the user preset
icons facing up.
1054180-2-F 10 Kohler Co.

7. Installation Checkout
Attach the clips (provided) evenly along the hose and power cord
to organize them.
Wrap the toilet seat with plastic wrap. This will prevent water
from spraying from the toilet during testing.
Plug the power cord into the GFCI- or RCD-protected receptacle.
When the seat is plugged in, the seat will go through a power-up
sequence where the wands will extend and retract, and the power
indicator LED will flash amber then green.
The seat is activated by skin-to-seat contact. Unless otherwise
stated, the seat must be occupied to activate the functions. To
activate the seat controls for testing purposes, when facing the
toilet, place your hand or a damp wash cloth on the right side of
the seat approximately 1/3 from the front of the seat (as
illustrated).
Supply Stop
GFCI-Protected
Receptacle
Kohler Co. 11 1054180-2-F

Guide d’installation
Siège de W.C. avec fonctionnalité
de bidet et chauffe-eau intégré
Outils et matériaux
Avant de commencer
AVERTISSEMENT: Risque de choc électrique, d’incendie,
ou de blessures corporelles. Ce produit doit être mis à la
terre. Connecter uniquement à un circuit dédié de 120 V c.a.,
60 Hz protégé par un disjoncteur de fuite de terre (GFCI) de
15 A ou par un appareil à courant résiduel (RCD).
AVERTISSEMENT: Risque d’électrocution. Ne pas
immerger ou purger le produit avec de l’eau.
ATTENTION: Risque de dommages matériels. Des raccords
d’eau endommagés peuvent fuir. Ne pas pousser sur le
raccord d’eau entre le siège et le robinet d’arrêt
d’alimentation en eau et ne pas tirer dessus.
AVIS: Ne pas brancher le siège avant instruction spécifique, afin
d’éviter l’éventualité d’un mauvais fonctionnement.
AVIS: Ne pas installer ce siège dans un emplacement où: (1) de
l’eau peut éclabousser le produit ou (2) des niveaux d’humidité
excessifs et élevés, ou une condensation sont présents. Ceci
permettra d’éviter d’endommager les composants électroniques.
Tournevis
assortis
Clé à molettePerceuse
Kohler Co. Français-1 1054180-2-F

Avant de commencer (cont.)
Respecter tous les codes électriques, de plomberie et de bâtiment
locaux.
Ne pas utiliser de cordon de rallonge avec ce produit.
Connecter seulement le siège à une alimentation en eau froide
fournissant de l’eau d’une qualité d’eau potable à une pression de
20 à 80 psi (139-551 kPa).
Débrancher le siège et purger celui-ci si ses fonctions ne sont pas
utilisées pour une période prolongée.
Kohler Co. Français-2 1054180-2-F

Câblage requis
AVERTISSEMENT: Risque de choc électrique, d’incendie,
ou de blessures corporelles. Ce produit doit être mis à la
terre et connecté uniquement à un circuit nominal dédié de
120 V c.a., 60 Hz protégé par un disjoncteur de fuite de terre
(GFCI) ou par un dispositif à courant résiduel (RCD) de 15 A
minimum.
AVIS: Consulter les codes électriques locaux avant de déterminer le
type de connexion et l’emplacement de la prise électrique. Les codes
électriques locaux peuvent ne pas autoriser de connexion temporaire
et l’emplacement de la prise électrique pourrait être spécifié.
AVIS: Ne pas brancher le siège avant instruction spécifique, afin
d’éviter la possibilité d’un mauvais fonctionnement.
Connexion préférable
AVERTISSEMENT: Risque de choc électrique, d’incendie,
ou de blessures corporelles. Ce produit doit être mis à la
terre avec une prise de mise à la terre dotée d’une fiche de
mise à la terre, tel qu’illustré. L’utilisation d’un autre type de
prise de mise à la terre est dangereuse et pourrait résulter en
une électrocution, un incendie ou des blessures.
Brancher la prise avec fiche de mise à la terre dotée d’une prise
de mise à la terre dans la prise mise à la terre.
Connexion temporaire
Prise mise à la terre
Siège
Cache-vis
Adaptateur
Boîtier de prises
mis à la terre
Tige de
mise à terre
Vis de mise
à terre
Connexion temporaireConnexion préférable
1054180-2-F Français-3 Kohler Co.

Câblage requis (cont.)
AVIS: La vis du capuchon doit être mise à la terre à travers le
câblage du logement. Une connexion entre l’adaptateur avec la
languette de la vis de mise à la terre et la vis du capuchon ne met
PAS l’appareil à la terre. En cas de doute quelconque quant à la
mise à la terre de la vis du capuchon, demander à un électricien
qualifié ou à un technicien professionnel de vérifier.
Avec la vis du capuchon et l’adaptateur correctement mis à la
terre, connecter temporairement l’adaptateur avec la languette de
la vis de mise à la terre à la prise mise à la terre.
Kohler Co. Français-4 1054180-2-F

1. Installation d’une prise de courant
AVERTISSEMENT: Risque de choc électrique, d’incendie,
ou de blessures corporelles. Ce produit doit être mis à la
terre. Connecter uniquement à un circuit dédié de 120 V c.a.,
60 Hz protégé par un disjoncteur de fuite de terre (GFCI) de
15 A ou par un appareil à courant résiduel (RCD).
Ne pas utiliser de cordon de rallonge avec le produit.
REMARQUE: Suivre les codes locaux lors de la détermination de
l’emplacement de la prise électrique.
Acheminer le service électrique et installer sur une prise
électrique protégée par un dispositif GFCI de 120 V ou par un
appareil RCD. La prise électrique doit être positionnée dans les
32″(813 mm) des W.C. pour accommoder la longueur du cordon
d’alimentation.
2. Préparation
Le cas échéant, retirer le siège de W.C. existant.
Couper l’alimentation en eau aux W.C.
Passer la chasse pour relâcher toute pression des tuyaux
d’alimentation en eau.
Déconnecter le tuyau d’alimentation en eau de la vanne de
remplissage des W.C.
Arrêt d'alimentation
Receptacle
protégé-GFCI
1054180-2-F Français-5 Kohler Co.

3. Installer la plaque de fixation
REMARQUE: Inspecter les orifices de fixation des W.C. afin d’y
rechercher des douilles filetées. Suivre les étapes applicables pour le
type d’orifice de fixation en question.
Pour des W.C. avec douilles filetées
Placer la plaque de fixation par-dessus les orifices de fixation sur
la cuvette.
Faire glisser une rondelle sur chacun des boulons (fournis).
Insérer un boulon dans la plaque de montage et positionner les
rondelles de manière à ce qu’elles reposent dans les rainures des
plaques de montage.
Visser légèrement les boulons dans les douilles. L’écrou doit être
assez desserré pour permettre d’ajuster le siège.
Pour toutes les autres installations
Placer la plaque de fixation par-dessus les orifices de fixation sur
la cuvette.
Faire passer chaque boulon par la plaque de fixation et dans les
orifices de fixation.
Positionner les rondelles de manière à ce qu’elles reposent dans
les rainures de la plaque de fixation.
Enfiler sans serrer un écrou sur chacun des boulons. L’écrou doit
être assez desserré pour permettre d’ajuster le siège.
Plaque de fixation
Boulon
Rondelle
Écrou
Kohler Co. Français-6 1054180-2-F

4. Installer le siège
Faire glisser le siège dans la plaque de fixation jusqu’à ce qu’il
s’enclenche en place.
REMARQUE: La plaque de montage devra peut-être être ajustée
pour s’aligner correctement avec le siège.
Pour ajuster la position du siège, retirer celui-ci en enfonçant le
bouton de dégagement et en faisant glisser le siège vers l’avant.
Repositionner la plaque de montage selon les besoins.
Réinstaller le siège. Répéter la procédure de réglage selon les
besoins jusqu’à ce que le siège soit correctement aligné.
Une fois le siège positionné tel que souhaité, le retirer et bien
serrer la plaque de montage.
Réinstaller le siège.
Bouton de
relâche
Plaque de
fixation
1054180-2-F Français-7 Kohler Co.

5. Connecter l’alimentation en eau
AVIS: Procéder avec soin afin d’éviter de fausser la filetage ou de
serrer les connexions excessivement. Utiliser une clé à molette pour
serrer d’un quart de tour au-delà du serrage à la main.
AVIS: Utiliser les tuyaux d’alimentation fournis avec le dispositif.
Ne pas réutiliser de vieux tuyaux.
Connecter la valve en T avec le joint d’étanchéité directement sur
la vanne de remplissage du W.C.
Connecter la valve en T sur le siège avec le tuyau.
Connecter l’alimentation en eau à la valve en T.
Ouvrir l’alimentation en eau.
Inspecter toutes les connexions pour y rechercher des fuites et
effectuer tous les réglages selon les besoins.
Tuyau
Arrêt d'alimentation
Valve en T
Joint
Tuyau
Kohler Co. Français-8 1054180-2-F

6. Installer le support de la télécommande
Choisir un emplacement de montage pour le support de la
télécommande qui est accessible sans difficulté en position assise
sur le siège.
Le support de la télécommande peut être installé en utilisant des
vis ou un ruban adhésif à double face. Choisir la méthode
préférée pour sécuriser le support de la télécommande. Suivre
uniquement les instructions pour la méthode d’installation
choisie.
Installer en utilisant des vis
REMARQUE: Il ne sera peut-être pas nécessaire d’utiliser de
dispositifs d’ancrage pour l’installation sur certains matériaux.
Utiliser une boulonnerie de montage adéquate pour la surface
particulière de l’installation en question.
Positionner le support de la télécommande à l’emplacement de
montage souhaité avec le renfoncement rectangulaire dirigé vers
le bas (tel qu’illustré).
Marquer au crayon les deux emplacements des trous de fixation.
Mettre le support de côté.
Pour une installation sur un montant ou sur une autre surface
en bois: Percer un trou de 1/16″à chacun des emplacements
marqués.
Support de télécommande
Si utilisé, appliquer du ruban ici.
Ancrages Vis
Télécommande
Capuchons
1054180-2-F Français-9 Kohler Co.
