Kohler K-308 User manual

Installation Guide
Non-Pressure Balancing Valve
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-308
088841-2-AC

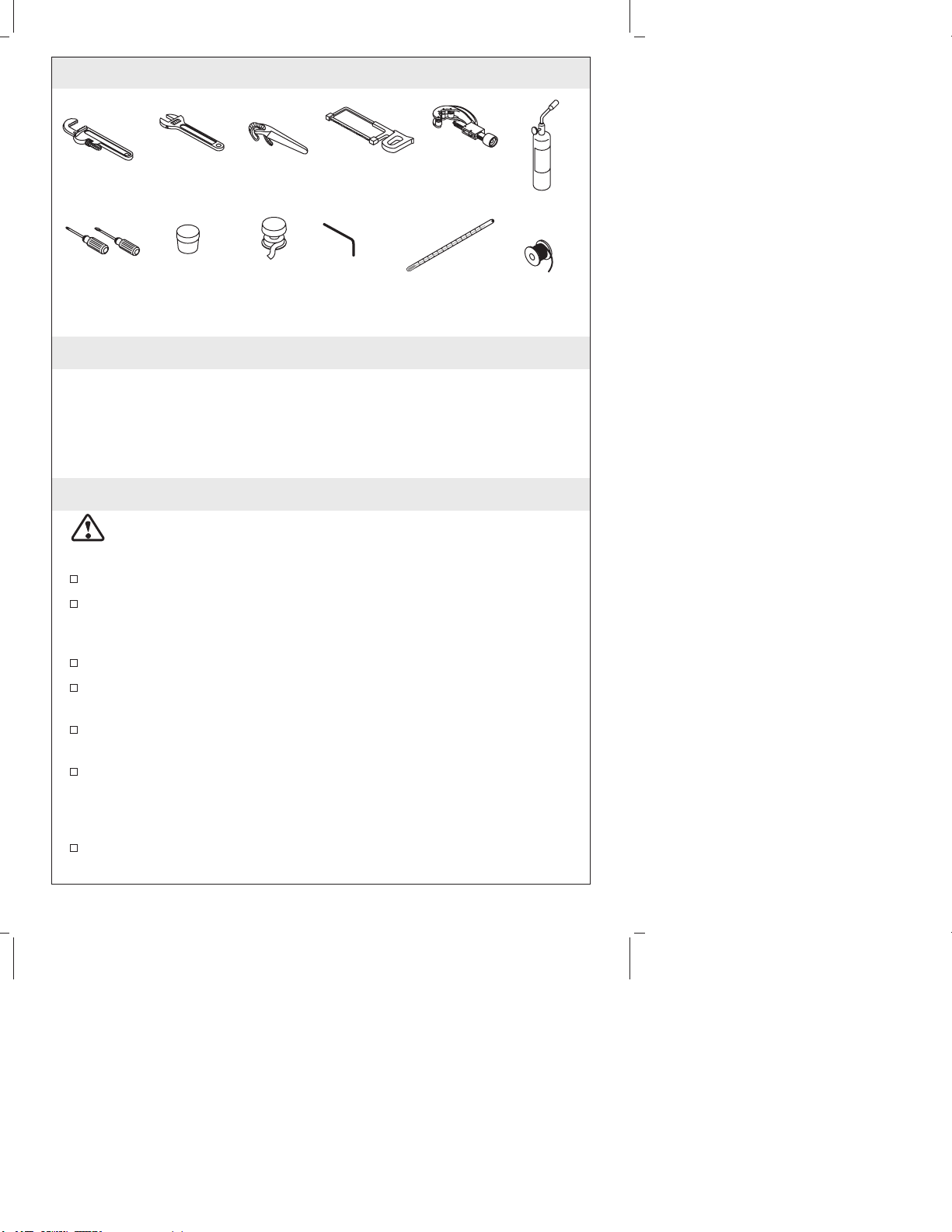

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
CAUTION: Risk of product damage. The valve contains plastic
components. Do not apply excessive heat if you solder the valve
connections.
Observe all local plumbing and building codes.
The valve shuts off by water pressure. Do not force the handle in
any direction. To turn the valve off, gently turn it to the ″Off″
position.
Flush all piping thoroughly before installing this valve.
Do not use plastic pipe between the valve and the spout. Use
1/2″nominal copper tube or 1/2″iron pipe.
Do not connect a deck-mount spout, diverter, or hand shower to
the spout outlet unless you cap the shower outlet on the valve.
Install a pipe or tube in a straight drop of 7″(17.8 cm) to 18″(45.7
cm) with only one elbow between the valve and the
wall-mounted spout. Other types of installation may cause
unsatisfactory shower performance.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Pipe
Wrench Adjustable Wrench Strap Wrench Hacksaw or Tubing Cutter
Propane
Torch
Solder
Hex
Wrench
Thread
Sealant
Plumbers
Putty
Assorted
Screwdrivers Thermometer
088841-2-AC 2 Kohler Co.

1. Prepare the Site
Rough Plumbing
Shut off the main water supply.
Install or relocate the supplies as necessary.
Support Framing
Determine the location of the valve, and install the support
framing.
Kohler Co. 3 088841-2-AC

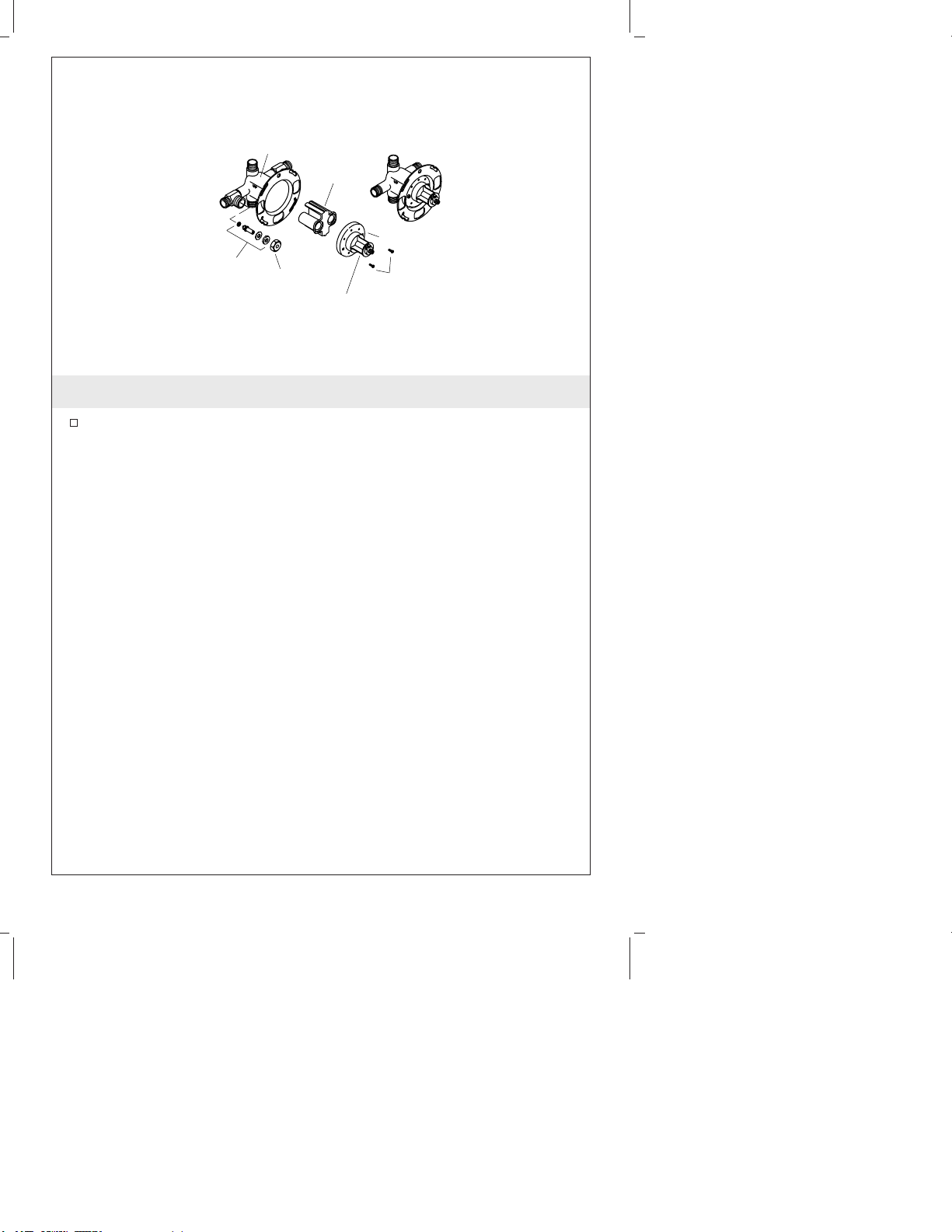

2. Prepare the Valve
Carefully remove the stop nut and stem assembly, valve cap,
collar, and spacer before you apply soldering heat to the valve
body.
With Stops
Valve Body
Spacer
Screws
Collar
Less Stops
Valve
Cap
Stop
Nut
Stem
Assembly
088841-2-AC 4 Kohler Co.

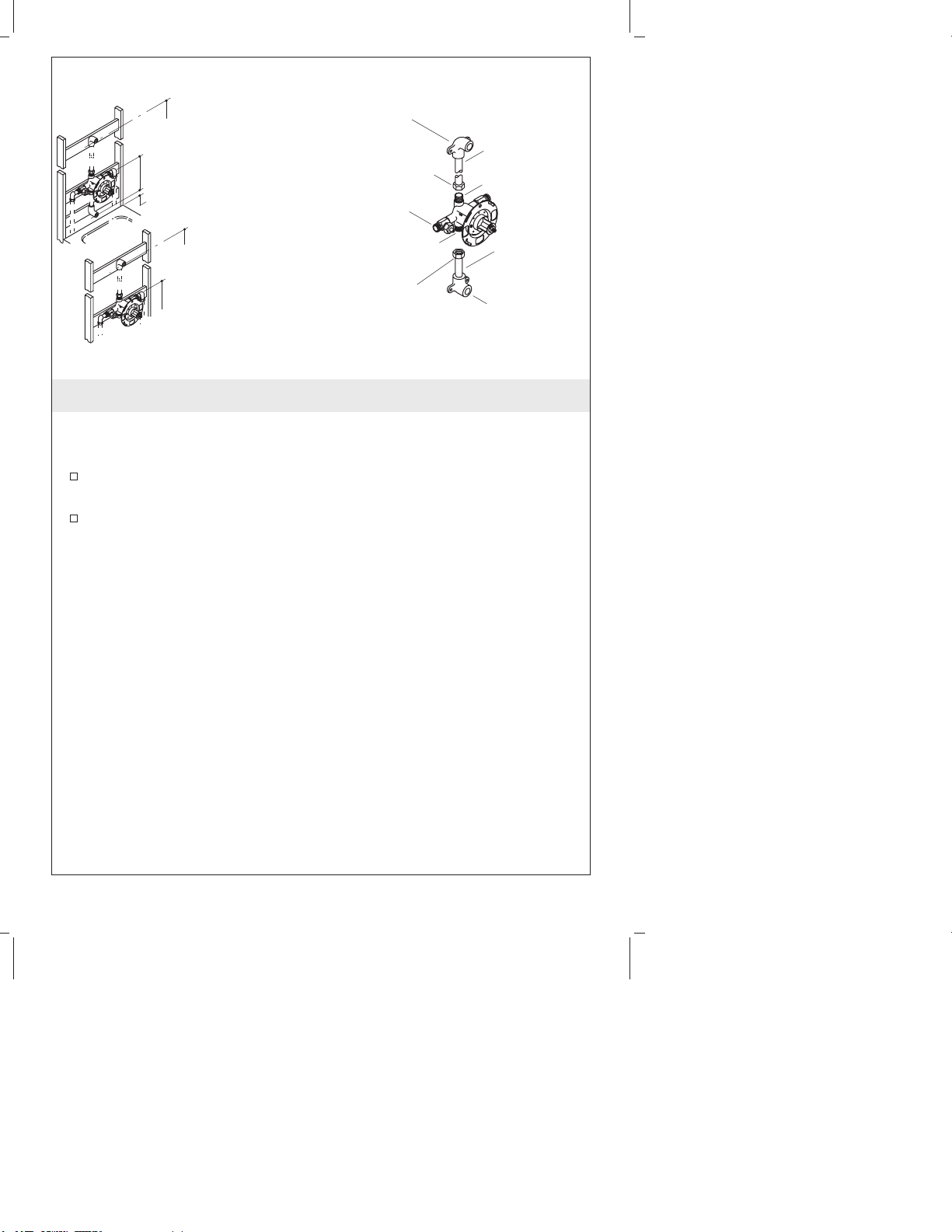

3. Install the Valve
NOTE: Valve with stops shown throughout instruction.
Install elbows and adapters (if needed) to 1/2″copper tubing or
1/2″pipe of proper length. Apply thread sealant, and connect the
piping to the bath and shower outlets of the valve.
Shower Installation
72" (182.9 cm) –
78" (198.1 cm) to
Floor (Typical)
72" (182.9 cm) –
78" (198.1 cm)
to Floor (Typical)
Bath/Shower
Installation
4" (10.2 cm)
10"
(25.4 cm)
48" (122 cm)
to Floor Bath Ell
Bath Outlet
Hot Side
Shower Outlet
Shower Ell 1/2" Copper
or Pipe
1/2" Copper
or Pipe
1/2" Adapter or
Solder Direct
1/2" Adapter or
Solder Direct
Kohler Co. 5 088841-2-AC

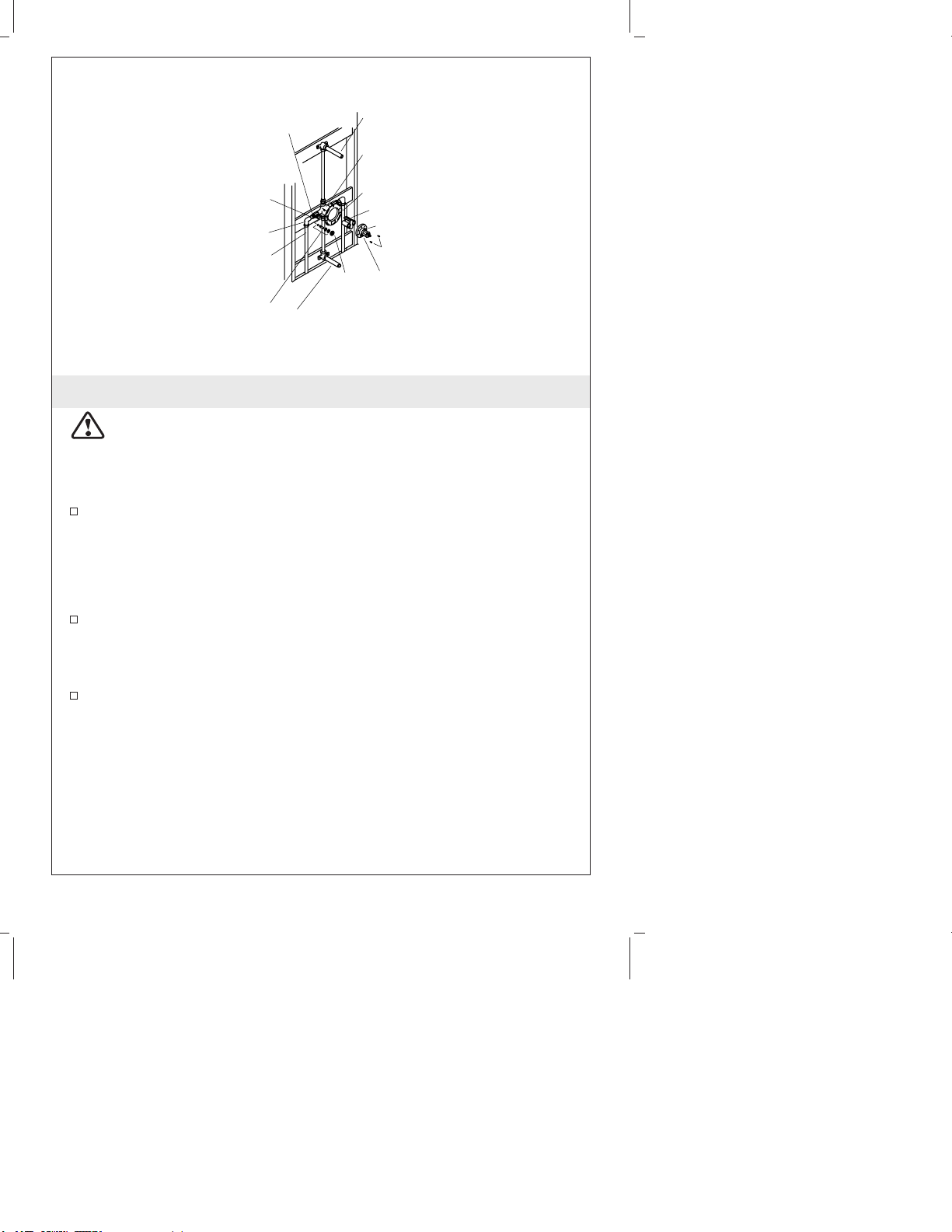

4. Finish the Valve Body Installation
CAUTION: Risk of product damage. The valve body contains
plastic components. Remove the stop nut and stem assembly,
valve cap, and pressure balancing unit before you apply
soldering heat to the valve body.
Connect the water supplies to the valve body using elbows, 1/2″
copper tubing or pipe, and adapters (if needed). Use thread
sealant on all threaded connections.
IMPORTANT! Secure the piping to the framing.
Temporarily install 1/2″nipples to the bath and shower elbows
so they will extend at least 2″(5.1 cm) beyond the finished wall.
If you removed the inner valve components for soldering,
carefully reinstall them now.
Valve Body
Spacer
Screws
Collar
Valve
Cap
Stop
Nut
Stem
Assembly
Temporary
Nipple
Temporary
Nipple
Cold
Supply
1/2"
Copper
or Pipe
1/2" Adapter or
Solder Direct
Hot Supply
1/2" Elbow
088841-2-AC 6 Kohler Co.

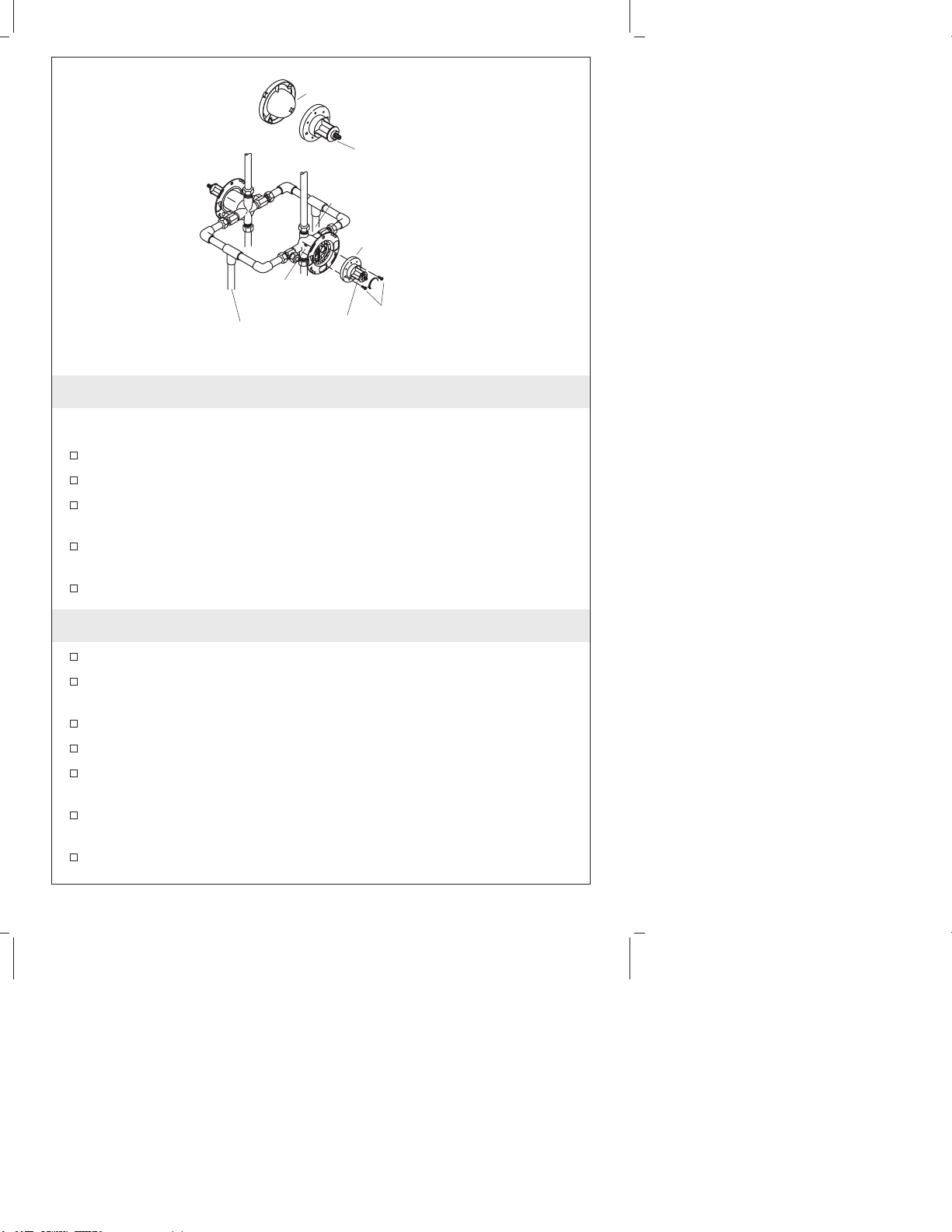

5. Back-to-Back Valve Installation
NOTE: Never install the valve body upside down.
Install both valves following the valve installation instructions.
The supplies to one of the valves will be reversed.
Remove the plaster guard, cap, cap assembly, and collar from the
valve with the reversed supply connections.
Rotate the cap assembly and collar 180° (tab on the bottom).
Reassemble and securely tighten the screws.
Reinstall the plaster guard.
6. Installation Checkout
Install caps to the temporary bath and shower nipples.
Turn on the hot and cold water supplies, and check the new
installation for leaks.
Remove the caps from the temporary nipples.
Remove the plaster guard.
Turn the valve stem to the ″On″position, and cycle the control
through its operating range. Check for leaks.
For bath and shower installations, check the diverter system from
spout to showerhead.
Turn the valve off.
Screws
180˚
Tab
Collar
Valve
Body Cap
Assembly
Hot
Supply
Cold Supply
Plaster Guard
Kohler Co. 7 088841-2-AC

Installation Checkout (cont.)
If the valve has stops, rotate both stop adjustments fully
clockwise.
Turn the valve on and verify that water does not run.
Turn the valve off and rotate both stop adjustments fully
counterclockwise.
Reinstall the plaster guard.
088841-2-AC 8 Kohler Co.

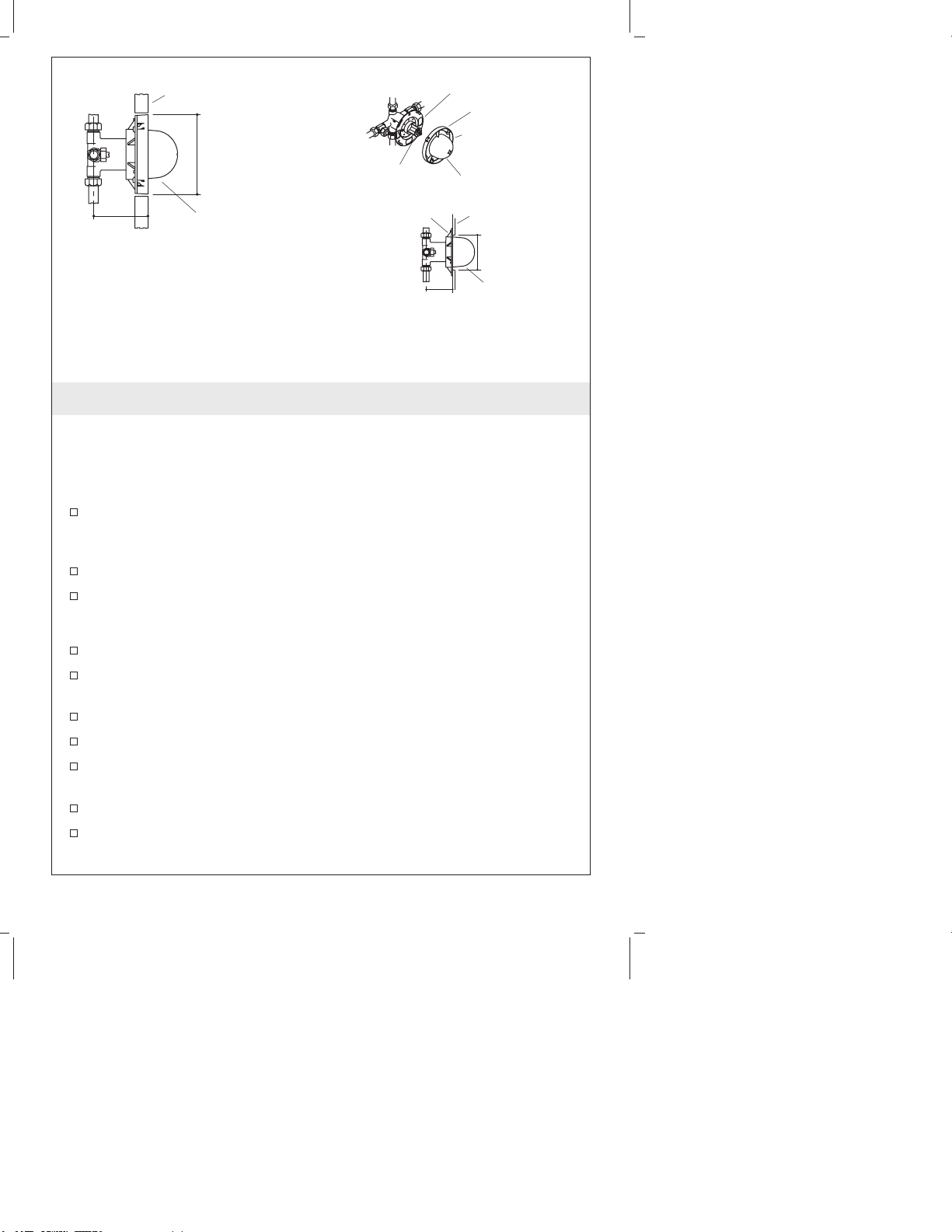

7. Complete the Finished Wall
NOTE: Thick wall installations are typically tile, plaster, marble, or
similar materials. Thin wall installations are typically fiberglass and
acrylic.
Thick Wall Installation
Provide a 5-9/16″(14.1 cm) diameter hole in the wall material.
The flat front surface of the plaster guard must be flush with the
finished wall.
Complete the finished wall.
Do not remove the plaster guard until instructed.
Thin Wall Installation
Remove the plaster guard from the backing plate.
Twist the plaster guard dome to separate it from the outer ring.
Discard the outer ring.
Slide the dome over the valve stem.
Provide a 4″(10.2 cm) diameter hole in the wall material.
Make openings for the stops (if included) by using the holes in
the backing plate as a guide.
Secure the backing plate to the back of the wall material.
Do not remove the dome until instructed to do so.
Finished Wall
Plaster Guard
5-9/16"
(14.1 cm) D.
2-3/4" (7 cm) –
3-1/2" (8.9 cm)
Rough-In Depth
Thick Wall
2-3/4" (7 cm)
Rough-In Depth
Backing Plate
Outer Ring
Dome
Wall Material
Plaster Guard
Plaster Guard
Valve Stem
Backing Plate
4" (10.2 cm) D.
ThinWall
Kohler Co. 9 088841-2-AC

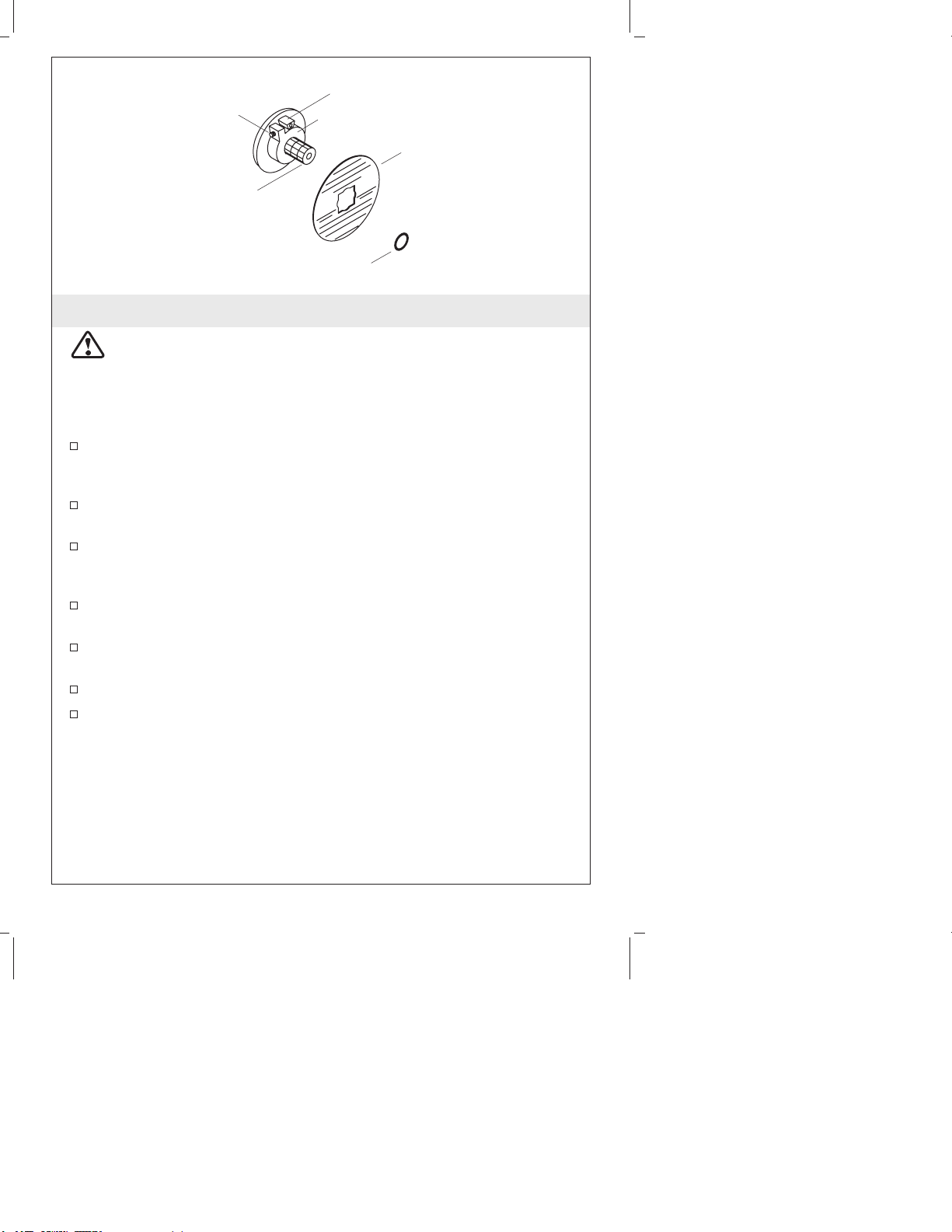

8. Water Temperature Adjustment
CAUTION: Risk of personal injury. The water temperature
should never be set above 120° F (49° C).
NOTE: Do not remove the O-ring and collar at this time. Removing
the O-ring and collar will change the factory setting for the
maximum water temperature.
Turn the valve clockwise to the full open position and let the hot
water run for several minutes. Position a thermometer in the
water stream and check the temperature.
For minor water temperature changes, adjust the setscrew, and
recheck the water temperature.
For major water temperature changes, remove the O-ring and
collar from the valve stem. Slowly rotate the valve stem until the
desired maximum water temperature is reached.
Reinstall the collar on the valve stem with the setscrew against
the side of the tab.
Reinstall the O-ring, rotate the valve stem counterclockwise to
shut the water off.
Recheck the water temperature.
Complete the information on the valve label (if supplied).
Setscrew Tab
Collar Valve
Label
O-Ring
Valve
Stem
088841-2-AC 10 Kohler Co.

Guide d’installation
Baignoire mono-contrôle et garniture de
douche

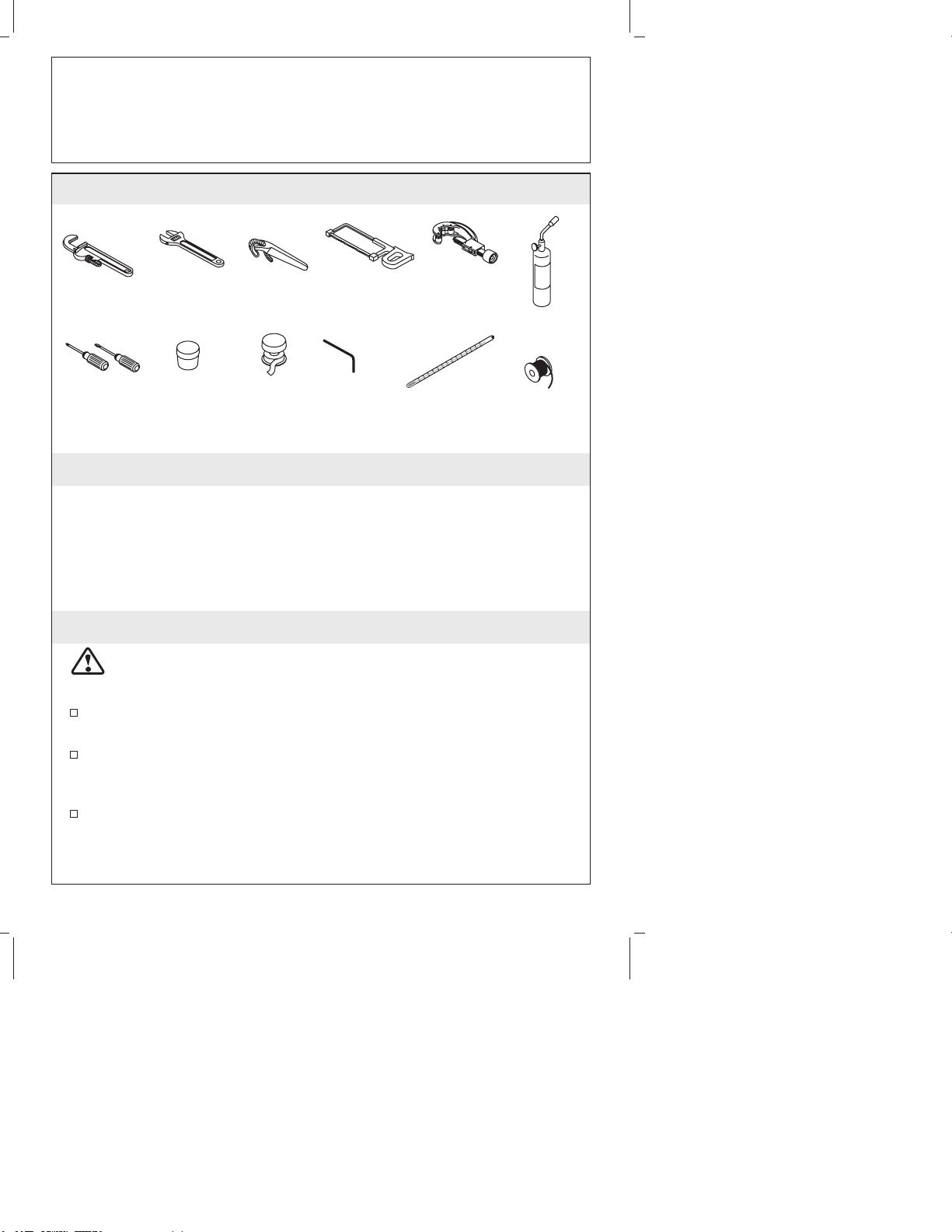

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque d’endommagement du produit. Cette
valve contient des composants en plastique. Ne pas appliquer
une chaleur excessive si les connexions de la valve sont soudées.
Respecter tous les codes de plomberie et de bâtiment locaux.
La valve s’arrête par pression d’eau. Ne pas forcer la poignée
dans aucune direction. Pour fermer la poignée, la tourner
doucement sur la position ″Off″.
Purger toutes la tuyauterie avant d’installer cette valve.
Ne pas utiliser de tuyaux en plastique entre la valve et le bec.
Utiliser un tube nominal en cuivre de 1/2″ou en fer de 1/2″
Clé à
tubes Clé à molette Clé à sangle Scie à métaux ou coupe tubes Chalumeau
à propane
Soudure
Joint
d'étanchéité
pour filetage
Mastic de
plombier
Tournevis
assortis Thermomètre
Clé hexagonale
Kohler Co. Français-1 088841-2-AC

Avant de commencer (cont.)
Ne pas connecter un bec monté sur comptoir, un inverseur ou
une douche à main à une sortie de bec à moins d’avoir bouché la
sortie de douche à la valve.
Installer un tuyau ou tube d’une longueur droite de 7″(17,8 cm) à
18″(45,7 cm) avec seulement un coude entre la valve et le bec à
montage mural. D’autres types d’installation peuvent causer des
performances non satisfaisantes de la douche.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
1. Préparer le site
Tuyauterie brute
Couper l’alimentation d’eau principale.
Installer ou déplacer les alimentations si nécessaire.
Cadrage de support
Déterminer l’emplacement de la valve et installer le cadre de
support.
088841-2-AC Français-2 Kohler Co.

2. Préparer la valve
Retirer l’écrou d’arrêt et l’ensemble de la tige, le chapeau de la
valve, le collier et l’espaceur avant de souder au corps de la
valve.
Avec arrêts
Corps de la valve
Espaceur
Vis
Collier
Sans arrêts
Bouchon
de la valve
Écrou
d'arrêt
Ensemble
de tige
Kohler Co. Français-3 088841-2-AC

3. Installer la valve
REMARQUE : La valve avec arrêts est illustrée tout au long de
l’instruction.
Installer la valve sur le cadre de support de manière à ce que la
marque ″UP″sur la valve soit orientée vers le haut.
Installer des coudes et adaptateurs (si besoin) aux tubes en cuivre
de [1/2″(1,3 cm)] ou aux tuyaux de [1/2″(1,3 cm)] de longueur
appropriée. Appliquer un ruban d’étanchéité sur le filetage et
raccorder la tuyauterie aux sorties de la valve de la baignoire et
de la douche.
Installation de la douche
72" (182,9 cm) –
78" (198,1 cm)
au sol (Typique)
72" (182,9 cm) –
78" (198,1 cm)
au sol (Typique)
Installation de la
baignoire/douche
4" (10,2 cm)
10" (25,4 cm)
48" (122 cm)
au sol
Côté chaud
Tuyau en
cuivre ou
tube 1/2"
Tuyau en
cuivre ou
tube 1/2"
Adaptateur
ou raccord à
souder 1/2"
Adaptateur
ou raccord à
souder 1/2"
Sortie de
baignoire
Coude de
baignoire
Sortie de
douche
Coude de
douche
088841-2-AC Français-4 Kohler Co.

4. Compléter l’installation de la valve
ATTENTION : Risque d’endommagement du produit. Le corps
de la valve contient des composants en plastique. Retirer l’écrou
d’arrêt et l’ensemble de la tige, le bouchon de la valve et le
régulateur de pression de l’unité avant d’appliquer de la chaleur
de soudure au corps de la valve.
Connecter les conduites d’alimentation d’eau au corps de la valve
au moyen de coudes, tuyaux ou tubes en cuivre de 1/2″et
adaptateurs (au besoin). Utiliser du ruban d’étanchéité sur toutes
les connexions filetées.
IMPORTANT ! Sécuriser la tuyauterie au cadrage.
Installer temporairement les mamelons de 1/2″aux coudes de la
baignoire et de la douche de manière à ce
qu[00e2][0080][0099]ils s[00e2][0080][0099]étendent d’au
moins [2″(5,1 cm)] du mur fini.
Si les composants internes de la valve ont été retirés pour faire le
soudage, les réinstaller maintenant et avec soin.
Espaceur
Vis
Collier
Bouchon
de la
valve
Écrou
d'arrêt
Ensemble
de tige
Mamelon
temporaire
Mamelon
temporaire
Alimentation
eau froide
Alimentation
eau chaude
Coude
de 1/2"
Tuyau en
cuivre ou
tube 1/2"
Adaptateur ou
raccord à
souder 1/2" Corps de
la valve
Kohler Co. Français-5 088841-2-AC

5. Installation de valve dos à dos
REMARQUE : Ne jamais installer le corps de valve à l’envers.
Installer les deux valves en suivant les instructions.
Les alimentations à l’une des valves seront inversées.
Retirer le renfort de plâtre, l’ensemble capuchon et le collier de la
valve inversée.
Pivoter l’ensemble capuchon et collier de 180° (languette vers le
bas). Rassembler et serrer les vis.
Réinstaller le renfort en plâtre.
6. Vérifier l’installation de la valve
Installer des capuchons sur les mamelons temporaires de la
baignoire et de la douche.
Ouvrir les alimentations d’eau chaude et froide et vérifier s’il y a
des fuites.
Retirer les capuchons des mamelons temporaires.
Retirer le renfort en plâtre.
Tourner la tige de la valve sur la position ″On″et faire
fonctionner le contrôle selon un cycle d’opération. Vérifier s’il y a
des fuites.
Vis
180˚
Languette
Collier
Corps de
la valve Ensemble
capuchon
Alimentation
eau chaude
Renfort en plâtre
Alimentation
eau froide
088841-2-AC Français-6 Kohler Co.

Vérifier l’installation de la valve (cont.)
Pour installations de baignoire et de douche, vérifier le système,
depuis le bec jusqu’à la pomme de douche.
Fermer la valve.
Si la valve est munie d’écrou d’arrêt, tourner les deux
complètement vers la droite.
Ouvrir le robinet et vérifier si l’eau ne coule pas.
Fermer la valve et pivoter les deux arrêts complètement vers la
gauche.
Réinstaller le renfort en plâtre.
Kohler Co. Français-7 088841-2-AC

7. Compléter l’installation sur le plan brut
REMARQUE : Les installations sur mur épais sont généralement du
carrelage, plâtre, marbre, ou matériaux similaires. Les installations
sur mur fin sont généralement de la fibre ge verre et de l’acrylique.
Installation mur épais
Prévoir un orifice de Ø 5-9/16″(14,1cm) dans le matériau du
mur. La surface avant plate du renfort en plâtre doit être alignée
avec le mur fini.
Compléter le mur fini.
Ne pas retirer le renfort en plâtre avant l’instruction de le faire.
Installation mur fin
Retirer le renfort en plâtre de la plaque de support.
Tordre le dôme du renfort en plâtre pour le séparer de l’anneau
externe. Jeter la bague externe.
Glisser le dôme sur la tige de la valve.
Prévoir un orifice de Ø 4″(10,2 cm) dans le matériau du mur.
Faire des ouvertures pour les écrous d’arrêt (si inclus) en utilisant
les orifices de la plaque de support comme guide.
Sécuriser la plaque de support derrière le matériau du mur.
Ne pas enlever le dôme avant l’instruction de le faire.
Mur fini
Renfort en
plâtre
Ø 5-9/16"
(14,1 cm)
2-3/4" (7 cm) –
3-1/2"
Profondeur de
raccordement
(8,9 cm)
Mur épais
Profondeur de
raccordement
2-3/4" (7 cm)
Plaque de support
Anneau externe
Dôme
Matériau du mur
Renfort en plâtre
Plaque de
support Ø 4" (10,2 cm)
Mur mince
Tige de
la valve
Renfort en
plâtre
088841-2-AC Français-8 Kohler Co.

8. Réglage de la température d’eau
ATTENTION : Risque de blessure corporelle. La température
de l’eau ne devrait jamais être supérieure à 120°F (49°C).
REMARQUE : Ne pas retirer le joint torique ou le collier pour le
moment. Retirer le joint torique changerait le réglage d’usine de la
température maximale de l’eau.
Tourner la valve vers la droite à la position ouverte et laisser
couler l’eau chaude pendant quelques minutes. Placer un
thermomètre dans le courant d’eau et vérifier la température.
Pourde petits changements de température,ajuster la vis de
serrage, et re-vérifier la température d’eau.
Pourde grands changements de température, retirer les joints
toriques et le collier de la tige de la valve. Tourner lentement la
tige de la valve jusqu’à atteindre la température maximale
désirée.
Réinstaller le collier sur la tige de la valve de manière à placer la
vis de retenue contre la languette.
Réinstaller le joint torique, tourner la tige de la valve vers la
gauche pour arrêter l’eau.
Vérifier de nouveau la température de l’eau.
Compléter l’information sur l’étiquette de la valve (si fournie).
Languette
CollierÉtiquette de
la valve
Joint torique
Tige de
la valve
Vis de
retenue
Kohler Co. Français-9 088841-2-AC

Guía de instalación
Guarnición de grifería monomando de bañera
y ducha
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de daños al producto. La válvula
contiene componentes de plástico. No aplique demasiado calor si
va a soldar las conexiones de la válvula.
Cumpla con todos los códigos locales de plomería y de
construcción.
La presión del agua cierra la válvula. No fuerce la manija en
ninguna dirección. Para cerrar la válvula, gire suavemente a la
posición cerrada ″Off″.
Antes de instalar la válvula, haga circular agua por las tuberías
para limpiarlas.
Llave para
tubo Llave ajustable Llave de correa Sierra para metales o cortatubos Soplete de
propano
Soldadura
Llave
hexagonal
Cinta
selladora
de roscas
Masilla de
plomería
Juego de
destornilladores Termómetro
Kohler Co. Español-1 088841-2-AC
