Kohler K-1082 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Mirror
Miroir
Espejo
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2007 Kohler Co.
K-1082 K-1084
1070947-2-A

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter toutes modifications aux caractéristiques, emballages
ou disponibilités des produits, et ceci à tout moment et sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER à
partir des É.U., le 1-800-964-5590 à partir du Canada, ou le 001-877-680-1310 à partir du
Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde
Canadá, ó 001-877-680-1310 desde México.
1070947-2-A 2 Kohler Co.

Before You Begin
CAUTION: Risk of property damage. Select the type of fastener based on the
wall material. Fasteners must have a minimum of 30 lb (13.6 kg) load bearing.
Install fasteners (not provided) through the wall bracket and into a stud to avoid
possible property damage. If this is not possible, wall anchors must be inserted
into the drywall before installing the fasteners. If a material other than drywall is
used, another type of fastener (not provided) must be used.
Observe all local building codes.
Select fasteners that are long enough to secure the wall bracket to the finished
wall. Take into account the combined thickness of the mounting arm and wall
material.
It is recommended that a 2x8 header be installed behind the finished wall to
adequately support the wall bracket.
Kohler Co. reserves the right to make revisions in the design of products without
notice, as specified in the Price Book.
Avant de commencer
ATTENTION: Risque d’endommagement du matériel. Sélectionner le type de
fixation selon le matériau du mur. Les fixations doivent avoir une capacité de
support minimum de 30 lb (13,6 kg). Installer les fixations (non-fournies) dans le
support mural et dans un montant afin déviter un endommagement éventuel de
propriété. Si ceci n’est pas possible, des ancrages doivent être insérés dans la
cloison sèche avant d’installer les fixations. Si un matériau autre que cloison sèche
est utilisé, un autre type de fixation (non fournie) doit être utilisé.
Respecter tous les codes de construction locaux.
Sélectionner des fixations de longueur suffisante pour sécuriser le support mural
au mur fini. Prendre en considération l’épaisseur du bras de montage combinée au
matériau du mur.
Il est recommandé qu’un linteau de 2x8 soit installé derrière le mur fini pour
supporter de manière adéquate le support mural.
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des
produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.
Antes de comenzar
PRECAUCIÓN: Riesgo de daños a la propiedad. Seleccione el tipo de herraje
según el material de la pared. Los herrajes deben soportar una carga mínima de
30 lb (13,6 kg). Instale los herrajes (no provistos) a través del soporte mural y
dentro de un poste de madera de la pared para evitar posibles daños a la
propiedad. Si esto no es posible, tiene que insertar anclajes de pared en los
paneles de yeso (tablarroca) antes de instalar los herrajes. Si se utiliza otro
material que no sean paneles de yeso, se tiene que utilizar otro tipo de herraje (no
provisto).
Cumpla con todos los códigos locales de construcción.
Seleccione herrajes que sean lo suficientemente largos para asegurar el soporte
mural a la pared acabada. Tome en cuenta el grosor total del brazo de montaje y
el material de la pared.
Se recomienda instalar una cabecera de 2x8 detrás de la pared acabada para
soportar adecuadamente el soporte mural.
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin
previo aviso, tal como se especifica en la lista de precios.
Kohler Co. 3 1070947-2-A

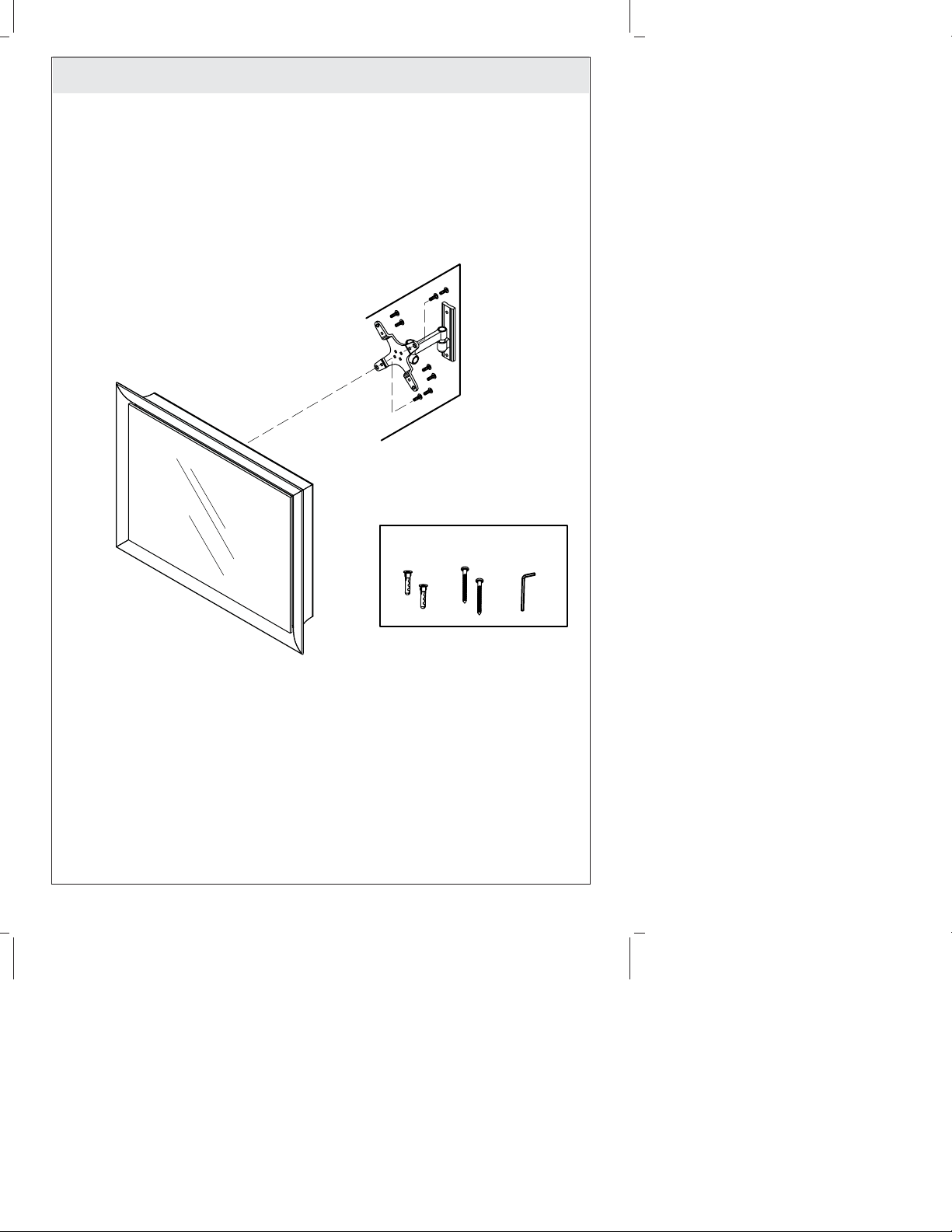

Installation/Installation/Instalación
12
4
3
Plus:/Plus:/Más:
• Stud finder/Repéreur de montant/Localizador
de postes de madera
• 2x8/2x8/Postes de madera de 2x8
• Assorted drill bits/Mèches assorties/Brocas
de taladro surtidas

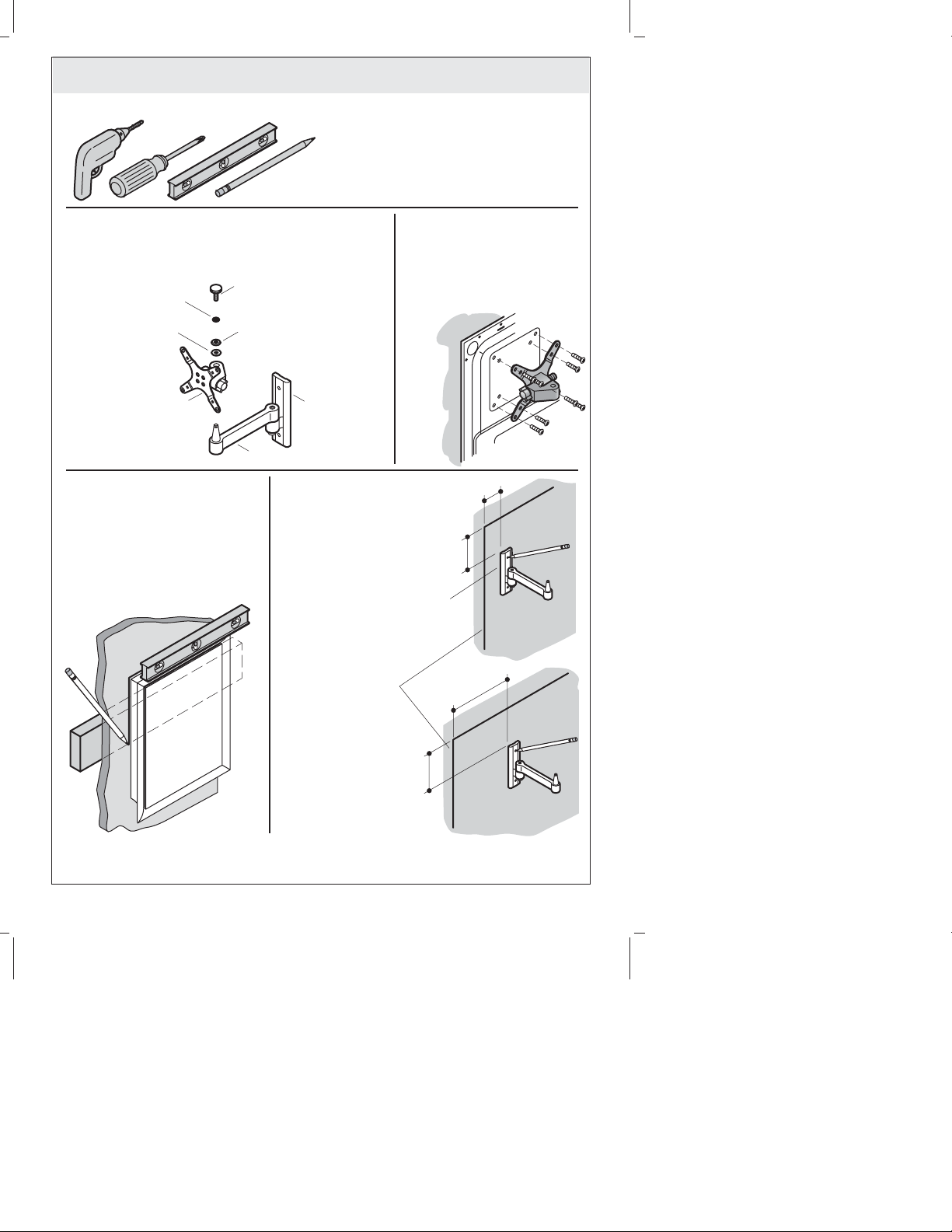

Level then mark top and side
edge of frame on wall.
Niveler puis marquer le rebord
supérieur et latéral du cadre
sur le mur.
Nivele y luego marque el filo
superior y lateral del marco en
la pared.
Attach mirror bracket to
backside of the mirror.
Attacher le support du miroir
à l'arrière du miroir.
Fije el soporte del espejo al
lado posterior del espejo.
Arm/Bras/Brazo
Portrait
Vertical
Vertical
Landscape
Horizontal
Horizontal
Mirror Bracket
Support miroir
Soporte del
espejo
12-1/4"
(31.1 cm)
6-3/8"
(16.2 cm)
4-3/4"
(12.1 cm)
Wall Bracket
Support mural
Soporte mural
Outline on Wall
Pourtour sur le mur
Contorno en la pared
2-1/2" (6.4 cm)
Mark upper
mounting hole.
Marquer l'orifice de
fixation supérieur.
Marque el orificio
de fijación superior.
Plastic Washer
Rondelle en plastique
Arandela de plástico
Small Washer
Petite rondelle
Arandela pequeña
Knob/Poignée/Perilla
Metal Washer
Rondelle métallique
Arandela de metal
Disassemble mounting kit.
Désassembler le kit de montage.
Desensamble el kit de montaje.
Wall Bracket
Support mural
Soporte mural
1070947-2-A 4 Kohler Co.

Installation/Installation/Instalación
Drill pilot holes.
NOTE: Use drill bit smaller
than the diameter of the
fastener.
Percer des trous-pilotes.
REMARQUE: Utiliser une
mèche plus petite que le
diamètre de la fixation.
Taladre los orificios guía.
NOTA: Utilice una broca
más pequeña que el
diámetro del herraje.
5a
b

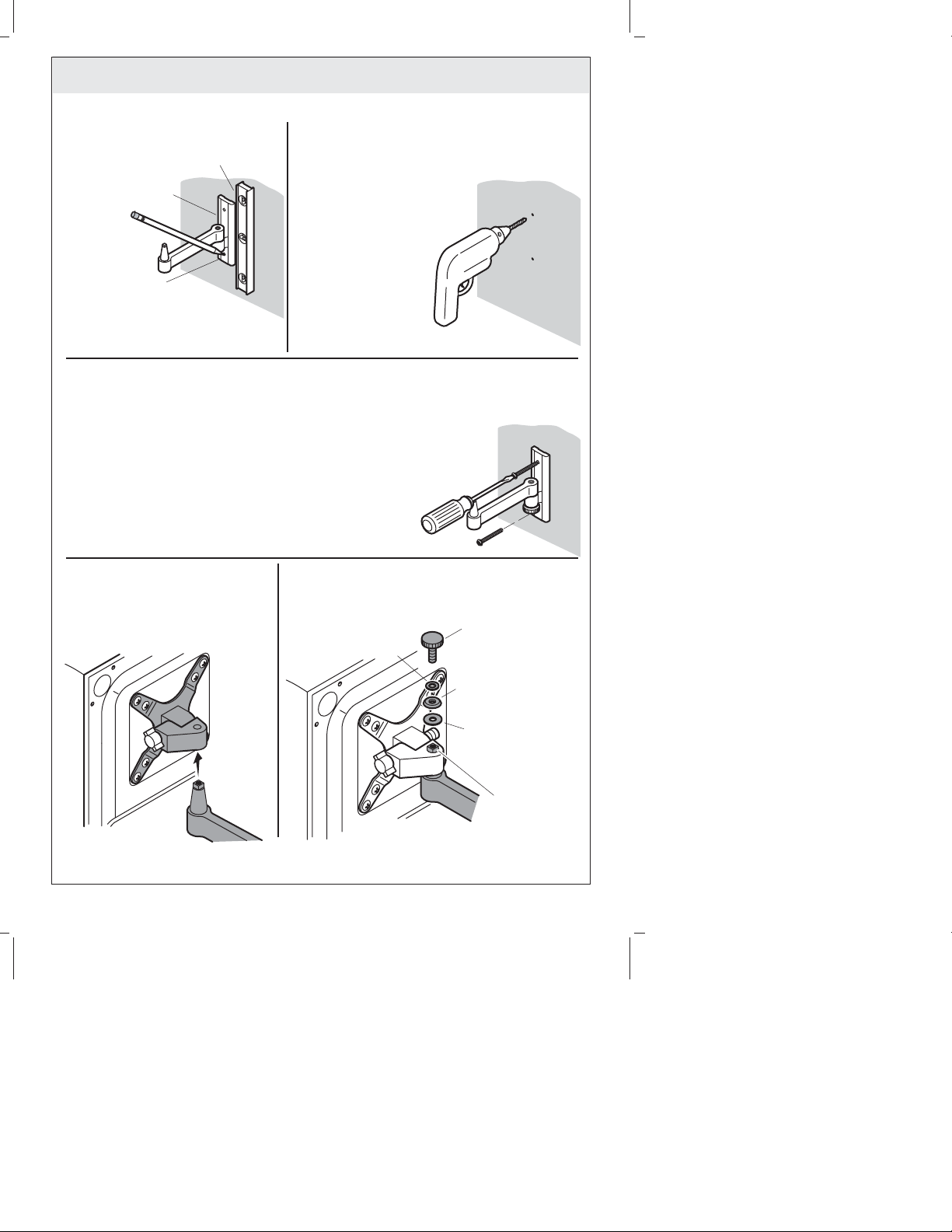

Slide mirror bracket to pin of
wall bracket.
Glisser le support du miroir à
la tige du support mural.
Deslice el soporte del espejo
a la clavija del soporte mural.
7
89
6
Pin/Tige/Clavija
Plastic Washer
Rondelle en plastique
Arandela de plástico
Small Washer
Petite rondelle
Arandela pequeña
Knob/Poignée/Perilla
Metal Washer
Rondelle métallique
Arandela de metal
Verify plumb.
Vérifier l'égalité.
Verifique que esté a plomo.
Secure wall bracket.
NOTE: If bracket is not attached to stud, use wall anchors suited to the
finished wall material.
NOTE: Use fasteners with a minimum of 30 lbs (13.6 kg).
Sécuriser le support mural.
REMARQUE: Si le support n'est pas attaché au montant, utiliser des
ancrages muraux appropriés au matériau du mur fini.
REMARQUE: Utiliser des fixations avec un minimum de 30 lbs (13,6 kg).
Fije el soporte mural.
NOTA: Si el soporte no se fija a un poste de madera, utilice
anclajes de pared adecuados para el material de la pared
acabada.
NOTA: Utilice herrajes para un mínimo de 30 lbs (13,6 kg).
Secure mirror bracket to pin.
Sécuriser le support du miroir à la tige.
Fije el soporte del espejo a la clavija.
Mark lower
mounting hole.
Marquer l'orifice de
fixation inférieur.
Marque el orificio
de fijación inferior.
Wall Bracket
Support mural
Soporte mural
Kohler Co. 5 1070947-2-A

Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
Glass and Mirror Surfaces
•Use a mild detergent such as liquid dishwashing soap and warm water for
cleaning. Do not use abrasive cleaners that may scratch or dull the surface. Do not
use ammonia based cleaners, as ammonia can be harsh on mirror surfaces.
•Carefully read the cleaner product label to ensure the cleaner is safe for use on the
material.
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately after cleaner
application. Rinse and dry any overspray that lands on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de
votre produit KOHLER:
Surfaces en verre et miroir
•Utiliser un détergent doux tel que liquide pour vaisselle et de l’eau chaude pour
nettoyer. Ne pas utiliser de nettoyants abrasifs car ils pourraient rayer ou abîmer
la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour vérifier qu’il soit
adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant
de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application du nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel que brosse ou éponges à récurer pour nettoyer les surfaces.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
Superficies de vidrio y espejo
•Para la limpieza, utilice solamente un detergente suave como el jabón líquido para
lavar platos y agua tibia. No utilice limpiadores abrasivos que puedan rayar u
opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para asegurar que no
presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con agua después de
aplicar limpiadores. Enjuague y seque las superficies cercanas que se hayan
rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice materiales abrasivos
como cepillos o estropajos de tallar para limpiar las superficies.
1070947-2-A 6 Kohler Co.

One-Year Limited Warranty
KOHLER plumbing products are warranted to be free of defects in material and
workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where
Kohler Co. inspection discloses any such defects occurring in normal usage within one
(1) year after installation. Kohler Co. is not responsible for removal or installation costs.
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing
Contractor, Home Center or E-tailer, or by writing Kohler Co., Attn.: Customer Service
Department, 444 Highland Drive, Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER
from within the USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from
within Mexico.
Implied warranties including that of merchantability and fitness for a particular
purpose are expressly limited in duration to the duration of this warranty. Kohler Co.
and/or seller disclaims any liability for special, incidental or consequential damages.
Some states/provinces do not allow limitations on how long an implied warranty lasts,
or the exclusion or limitation of special, incidental or consequential damages so these
limitations and exclusions may not apply to you. This warranty gives you specific legal
rights. You may also have other rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Garantie limitée d’un an
Les produits de plomberie KOHLER sont garantis contre tout défaut matériel et de
fabrication pour un an, à partir de la date de l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement ou du réglage
approprié et ceci après toute inspection faite par Kohler Co. de tous défauts dûs à une
utilisation normale et ceci pendant un (1) an à partir de la date d’installation. Kohler Co.
n’est pas responsable des coûts de démontage ou d’installation. L’utilisation de
nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par l’intermédiaire de votre
vendeur, plombier, centre de rénovation, revendeur par internet ou par écrit à Kohler Co.
à l’attention de: Département du service clientèle, 444 Highland Drive, Kohler, Wisconsin
53044, USA, ou en composant le 1-800-4-KOHLER à partir des É.U., le 1-800-964-5590 à
partir du Canada et le 001-877-680-1310 depuis le Mexique.
Les garanties implicites, y compris celles de qualité marchande et d’aptitude à un
emploi particulier, se limitent expressément à la durée de la présente garantie. Kohler
Co. et/ou le vendeur déclinent toutes responsabilités contre tous dommages
occasionnés, imprévisibles ou corrélatifs.
Certains états/provinces ne permettent pas la limitation sur la durée de la garantie, ou
l’exclusion ou la limitation spéciale, de dommages occasionnés, ou corrélatifs à un
accident, ainsi ces limitations ou exclusions pourraient ne pas s’appliquer dans votre cas.
Cette garantie vous donne des droits légaux spécifiques. Vous pouvez également avoir
d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Kohler Co. 7 1070947-2-A

Garantía limitada de un año
Se garantiza que los productos de plomería KOHLER están libres de defectos de material
y mano de obra por un año a partir de la fecha de instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes pertinentes en los
casos en que la inspección realizada por Kohler Co. determine que dichos defectos
ocurrieron durante el uso normal en el transcurso de un (1) año a partir de la fecha de la
instalación. Kohler Co. no se hace responsable de los gastos de desinstalación o
instalación. El uso de limpiadores de inodoro que se colocan dentro del tanque anulará
la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a través de su
distribuidor, contratista de plomería o distribuidor a través de Internet, o escriba
directamente a: Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, o llame al 1-800-4-KOHLER desde los Estados Unidos, al
1-800-964-5590 desde Canadá, o al 001-877-680-1310 desde México.
Toda garantía implícita en relación a productos de uso comercial, incluyendo la
comercialización e idoneidad del producto para un uso determinado, se limita
expresamente a la duración de la presente garantía. Kohler Co. y/o el vendedor no se
hacen responsables por concepto de daños particulares, incidentales o indirectos.
Algunos estados/provincias no permiten limitaciones en cuanto a la duración de una
garantía implícitaoalaexclusión o limitación de daños particulares, incidentales o
indirectos, por lo que estas limitaciones y exclusiones pueden no aplicar a su caso. Esta
garantía le otorga ciertos derechos legales específicos. Además, usted puede tener otros
derechos que varían de estado a estado y provincia a provincia.
El presente documento constituye la garantía exclusiva por escrito de Kohler Co.
One-Year Warranty
KOHLER CO.
It is recommended that at the time of purchase, you verify that all accessories and
components are complete in this package.
This Kohler product is warranted to be free of defects in material and workmanship for
one (1) year from the date of purchase as shown on the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its authorized
distributors.
2. To obtain warranty service, please present the invoice and corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair the defective
product or provide a new replacement or an equivalent model (in those cases that the
model has been discontinued) when the product is beyond repair, without any charge to
the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the date the product
is received.
5. It is recommended that the consumer save the invoice or receipt as additional
protection, as it may substitute the warranty in the case that there is a discrepancy in the
validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1070947-2-A 8 Kohler Co.

One-Year Warranty (cont.)
1. When the product is not operated in accordance with the instructions concerning use
and operation set forth in the owner’s manual or installation instructions, and when the
recommendations and warnings included are not observed.
2. When the product has been modified or dismantled partially or totally; or has been
used in a negligent fashion and as a consequence has suffered damages attributable to
the consumer, individual, or hardware not authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster such as fire or acts of
God, including flooding, earthquake, or electric storms, etc. To obtain a list of
distributors in your area where you can exercise your rights under this warranty, please
call 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
Garantía de un año
KOHLER CO.
Al adquirir el producto, se recomienda verificar que todos los accesorios y componentes
estén completos en la caja.
Kohler Co. garantiza que el material y la mano de obra de este producto están libres de
defectos, por un (1) año, a partir de la fecha de compra que aparece en la factura o
recibo.
1. Kohler Co. prestará servicio únicamente a los productos comercializados a través de
sus distribuidores autorizados.
2. A fin de obtener el servicio de garantía, favor de presentar la factura de compra y la
garantía correspondiente.
3. Kohler Co., a través de sus distribuidores autorizados, se compromete a reparar el
producto defectuosooareemplazarlo por uno nuevo o equivalente (en caso de que el
producto esté descontinuado) cuando no sea posible la reparación, sin ningún cargo al
consumidor.
4. El tiempo de reparación no excederá de seis (6) semanas, a partir de la fecha de
recepción del producto.
5. Se recomienda al consumidor que conserve el recibo o factura de compra como
protección adicional, pues el mismo puede sustituir a la garantía, en caso de que exista
discrepancia en cuanto a la validez de la misma.
EXCEPCIONES Y RESTRICCIONES
La garantía no tendrá validez en los siguientes casos:
1. Cuando el producto no se haya utilizado conforme a las instrucciones de uso y
Kohler Co. 9 1070947-2-A

Garantía de un año (cont.)
funcionamiento incluidas en el manual del usuario o en las instrucciones de instalación y
cuando no se hayan observado las recomendaciones y advertencias allí contenidas.
2. Cuando el producto se haya modificado o desmantelado parcial o totalmente; o
manipulado de manera negligente y, como consecuencia, haya sufrido daños atribuibles
al consumidor, persona o herrajes no autorizados por Kohler Co.
3. Esta garantía no cubre los daños que resulten de desastres naturales, tales como
incendios o casos de fuerza mayor, incluyendo inundaciones, terremotos, tormentas
eléctricas, etc. Para obtener una lista de distribuidores cerca de usted y así hacer valer
sus derechos bajo esta garantía, llame al 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTADOR:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MÉXICO C.P. 31060
TEL: [phone]
1070947-2-A 10 Kohler Co.

Service Parts/Pièces de rechange/Piezas de repuesto
Pivot Arm
Bras pivot
Brazo pivotante
1070953
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
Hardware/Boulonnerie/Herrajes
1084443
Kohler Co. 11 1070947-2-A

1070947-2-A
