Kohler K-2451 Assembly instructions

Homeowners Guide
Vanity
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (e.j.
K-12345M)
Français, page “Français-1”
Español, pagina “Español-1”
K-2451, K-2470 K-2452, K-2473
K-2454 K-2455, K-2471
K-2457 K-2459, K-2469, K-2472
1049900-5-D

Thank You For Choosing Kohler Company
Thank you for choosing the Bold Look of Kohler. Kohler craftsmanship
offers you a rare combination of proven performance and graceful
sophistication that will satisfy you for years to come. The
dependability and beauty of your Kohler product will surpass your
highest expectations. We’re very proud of our products here at Kohler
and we know you will be too.
Please take a few minutes to study this Homeowners Guide. Pay
special attention to the care and cleaning instructions.
All information in this manual is based upon the latest product
information available at the time of publication. At Kohler, we
constantly strive to improve the quality of our products. We reserve
the right to make changes in product characteristics, packaging or
availability at any time without notice.
Care and Cleaning
Wood Furniture
•As with any smooth surface, avoid using abrasive cleaners as
they will scratch the surface. Wipe the wood surface regularly to
prevent buildup of soap and scum.
•To protect against scratches, use felt, leather, or cork under all
items placed on the wood surface. Do not expose wood furniture
to direct sunlight, drying heat sources, or dampness.
•Dust frequently with a soft cloth in the direction of the grain. Use
only products specifically made for cleaning wood. Avoid using
oily polishes or waxes, or products containing silicone. Blot spills
immediately with a soft, damp cloth.
•Every six months remove soil buildup by rubbing with a soft
cloth dampened in a 50/50 solution of warm water and an
ammonia-free detergent. Wipe clean with a cloth dampened in
warm water and then wipe dry.
•Consider the following cleaners for cleaning your wood furniture:
Orange GloTM Wood Cleaner and Polish, and Scott’s Liquid GoldTM
Wood Cleaner and Preservative.
1049900-5-D 2 Kohler Co.

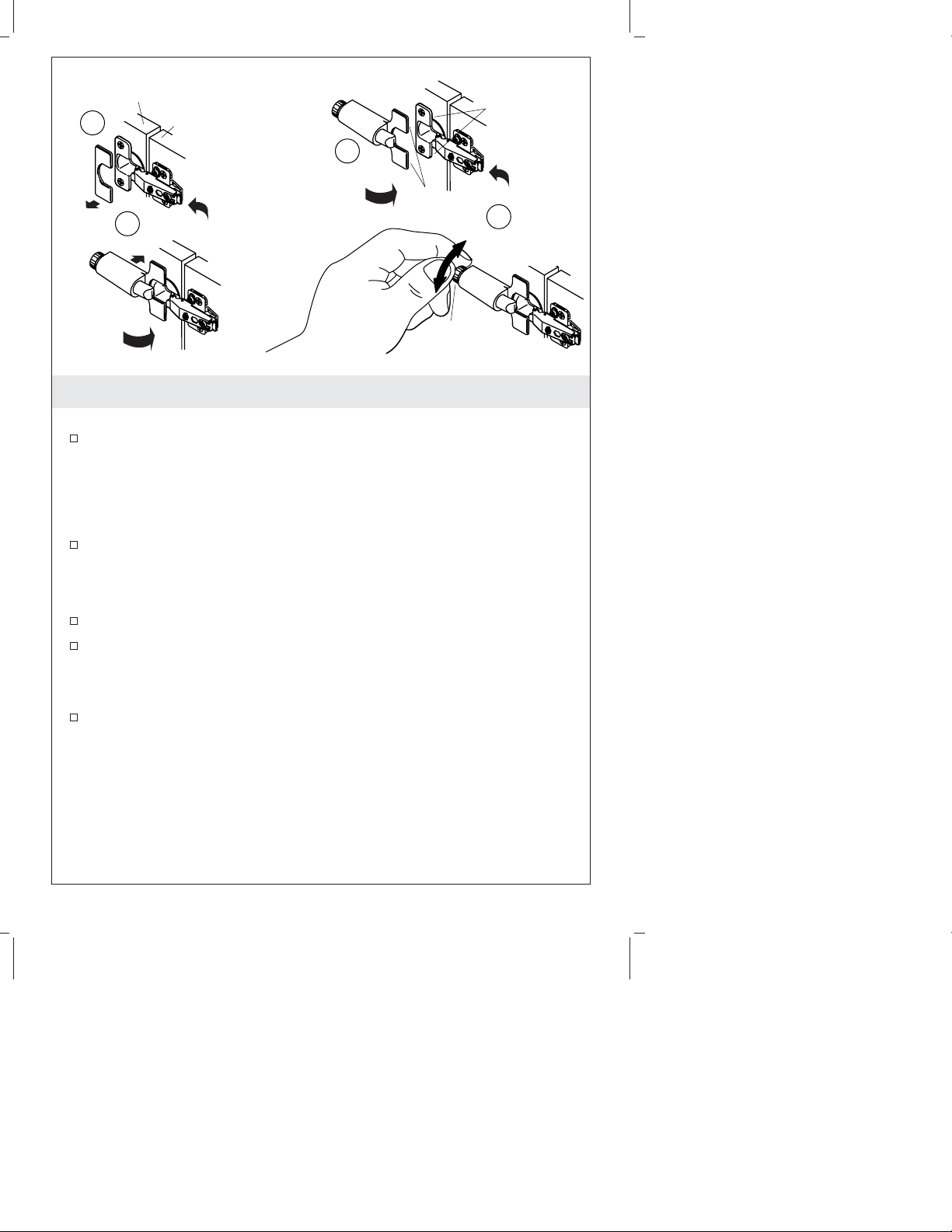

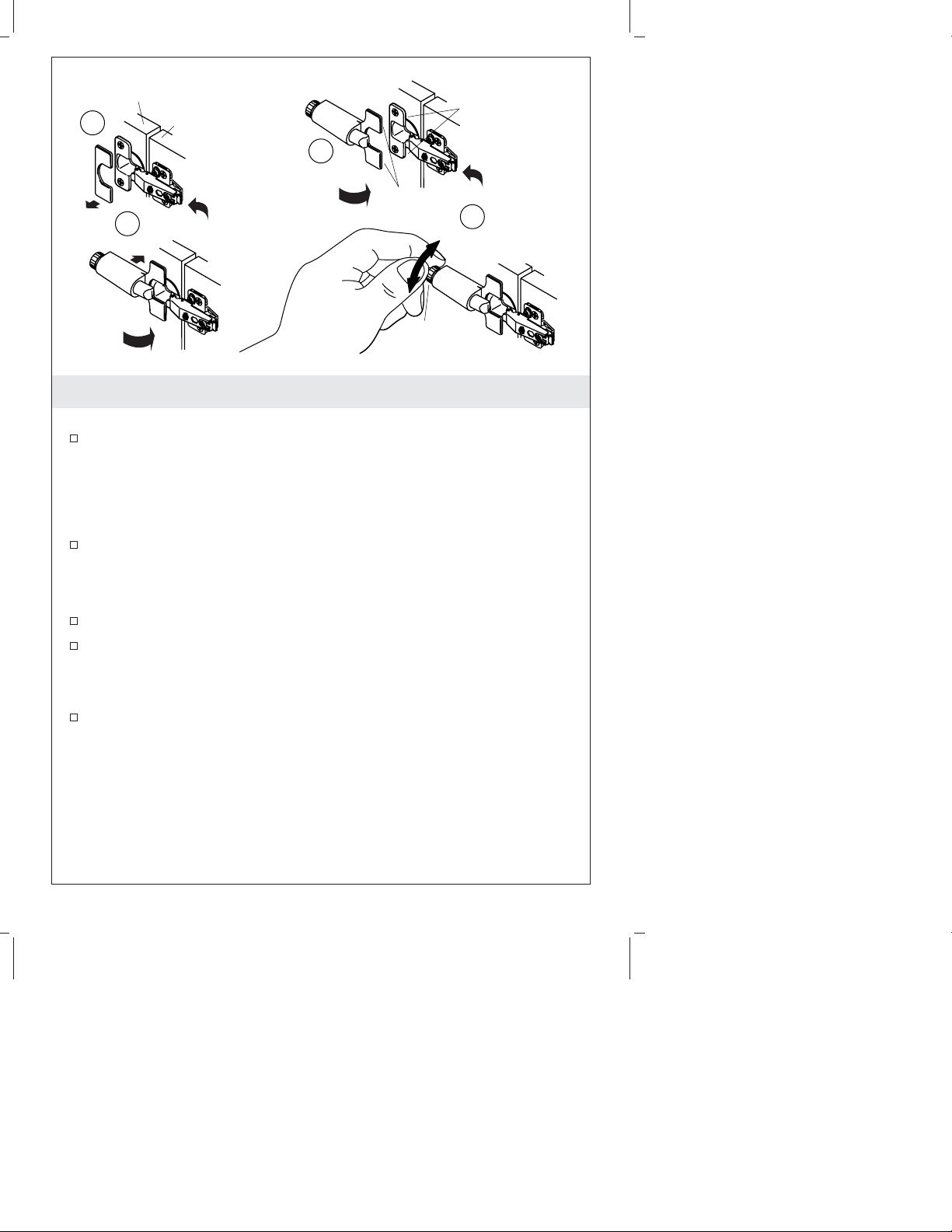

Remove/Adjust the Slow-Close Assembly
Removal
Apply a small amount of leverage to the door with one hand to
keep the door in the full open position. With the other hand, slide
the slow-close assembly back toward you, then outward away
from the door.
Replacement/Reinstallation
Apply a small amount of leverage to the door with one hand to
keep the door in the full open position. With the other hand, slide
the tab on the slow-close assembly over the slot on the hinge
base, then snap into place over the hinge base.
Open and close the door to ensure proper operation.
Adjust the bolt on the slow-close assembly to achieve the proper
rate of closure.
Adjustment
Turn the bolt on the slow-close assembly clockwise to lengthen
the closure rate. Turn the bolt counterclockwise to shorten the
closure rate.
Closure Rate
Adjustment
Side of Vanity
Top of Door
1
2
34
Slots
Tabs
Bolt
Kohler Co. 3 1049900-5-D

Remove/Adjust the Door(s) and Hinges
Door(s)
Removal:
Hold the door in place with one hand while releasing the latch
from the bracket at each hinge assembly location on the door. The
door will detach from the hinges. Set the door aside.
If applicable, remove the remaining door in the same manner.
Replacement/Reinstallation:
Line up the latch pin on the hinge cup with the groove on the
hinge base, then snap into place.
Open and close the door to confirm smooth operation. Adjust the
screws on the hinge assembly as needed.
Adjustment:
NOTE: Refer to the hinge assembly illustration above to select the
screw that corresponds to the adjustment needed.
Height - to move the door up or down - Turn the screw either
way on the bottom and top hinge assembly until proper
adjustment is achieved.
Side - to move the door to the left or to the right - Turn the
screw (specified in the illustration) either way on the assembly
until proper adjustment is achieved.
Side of Vanity
Top of Door Hinge Cup
Hinge Base
Slot
Tab
Cover Plate
Bracket
Latch
Adjustments
Side Depth Height
1049900-5-D 4 Kohler Co.

Remove/Adjust the Door(s) and Hinges (cont.)
Depth - to move the door in or out - Loosen the screw on the
bottom and top hinge assembly, hold the door in the desired
position, then retighten the screws.
Hinges
Removal:
For a bottom hinge -
Remove the cover plate from the hinge base by sliding the cover
plate out toward you, then away from the hinge base.
For a top hinge -
Refer to the ″Remove/Adjust the Slow-Close Assembly″section,
then proceed with the following instructions.
For both hinges -
Remove the two screws from the hinge cup, then the two screws
from the hinge base.
Relocate for left-pivot:
For vanities with a single door only - Install the hinges to the
pre-drilled holes on the left side of the door opening on the
vanity. Turn the door 180°, then reinstall the door to the hinges
on the vanity.
Replacement/Reinstallation:
Align the hinge base with the pre-drilled screw holes on the side
of the vanity. Secure with two screws.
Align the hinge cup with the pre-drilled screw holes on the door.
Secure with two screws.
Line up the latch pin on the hinge cup with the groove on the
hinge base, then snap into place.
Reinstall the cover plate and hinge assembly.
Kohler Co. 5 1049900-5-D

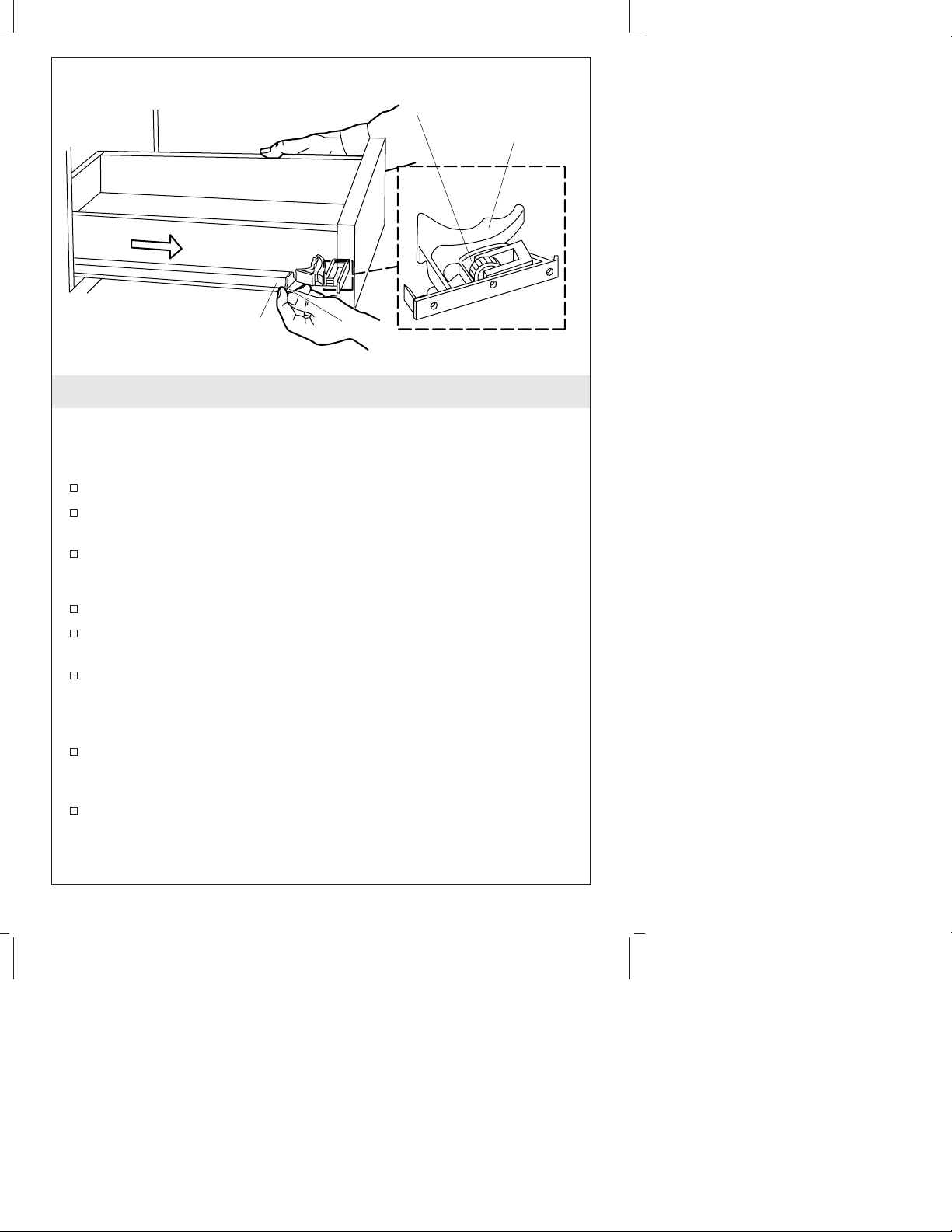

Remove/Adjust the Drawer
NOTE: A drawer height adjustment wheel and release latch are
located underneath the front of the drawer at each corner.
To remove the drawer:
Slide the drawer out on the rails until fully extended.
Pull both release latches toward you, then pull the front of the
drawer up off the rails.
Lift the drawer out from the vanity.
To reinstall the drawer:
Fully extend the rails.
Align the grooves on the underside of the drawer with the rails
and set into place.
Hold the drawer in place on the rails with one hand. With your
other hand, pull the tab on the bottom front of the rail toward
you until you hear the rail ″snap″into place. Repeat this step for
the remaining rail.
Ensure the drawer is locked into place by lightly lifting the front
of the drawer upward. If the drawer does not lift up, it is
engaged. If the drawer lifts up, repeat the above procedure.
Slide the drawer in and out of the vanity to ensure smooth
operation.
Adjustment
Drawer Height
Adjustment Wheel
Release Latch
Underside View
Rail Tab
1049900-5-D 6 Kohler Co.

Remove/Adjust the Drawer (cont.)
Slide the drawer out on the rails until fully extended.
Turn the drawer height adjustment wheels to adjust the drawer
height. To lower the drawer, turn the wheel on the left side of the
drawer clockwise and/or the wheel on the right side of the
drawer counterclockwise. Turn the wheel(s) in the opposite
direction to raise the drawer.
One-Year Limited Warranty — USA and Canada
KOHLER
®
plumbing fixtures, faucets and fittings are warranted to be
free of defects in material and workmanship for one year from date of
installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one year after installation. Kohler
Co. is not responsible for removal or installation costs.
To obtain warranty service, contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER from within the
USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from
within Mexico.
Implied warranties including that of merchantability and fitness for
a particular purpose are expressly limited in duration to the duration
of this warranty, Kohler Co. disclaims any liability for special,
incidental or consequential damages. Some states/provinces do not
allow limitations on how long an implied warranty lasts, or the
exclusion or limitation of special, incidental or consequential damages
so these limitations and exclusions may not apply to you. This
warranty gives you specific legal rights. You may also have other
rights which vary from state/province to state/province.
This is our exclusive written warranty.
Notes:
1. There may be variation in color fidelity between catalog images and
actual plumbing fixtures.
2. Kohler Co. reserves the right to make changes in product
characteristics, packaging or availability at any time with out notice.
COPYRIGHT © 1999, 2000, 2001, 2002 BY KOHLER CO.
Kohler Co. 7 1049900-5-D

One-Year Warranty — Mexico
KOHLER CO.
It is recommended that at the time of purchase, you verify that all
accessories and components are complete in this package.
This Kohler product is warranted to be free of defects in material and
workmanship for one (1) year from the date of purchase as shown on
the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its
authorized distributors.
2. To obtain warranty service, please present the invoice and
corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair
the defective product or provide a new replacement or an equivalent
model (in those cases that the model has been discontinued) when the
product is beyond repair, without any charge to the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the
date the product is received.
5. It is recommended that the consumer save the invoice or receipt as
additional protection, as it may substitute the warranty in the case that
there is a discrepancy in the validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the
instructions concerning use and operation set forth in the owner’s
manual or installation instructions, and when the recommendations
and warnings included are not observed.
2. When the product has been modified or dismantled partially or
totally; or has been used in a negligent fashion and as a consequence
has suffered damages attributable to the consumer, individual, or
hardware not authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster
such as fire or acts of God, including flooding, earthquake, or electric
storms, etc. To obtain a list of distributors in your area where you can
exercise your rights under this warranty, please call 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERMICA, S.A. DE C.V.
1049900-5-D 8 Kohler Co.

One-Year Warranty — Mexico (cont.)
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
Kohler Co. 9 1049900-5-D

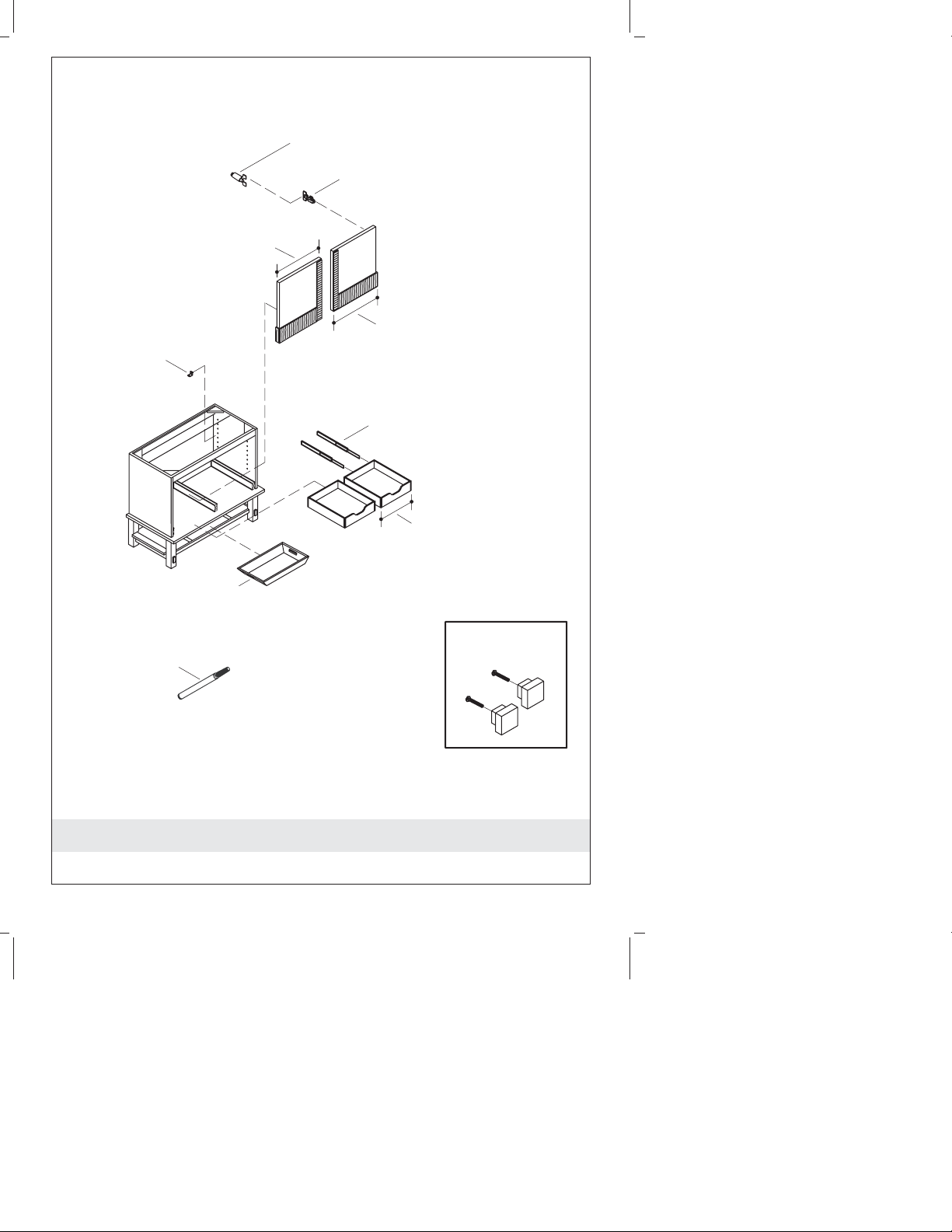

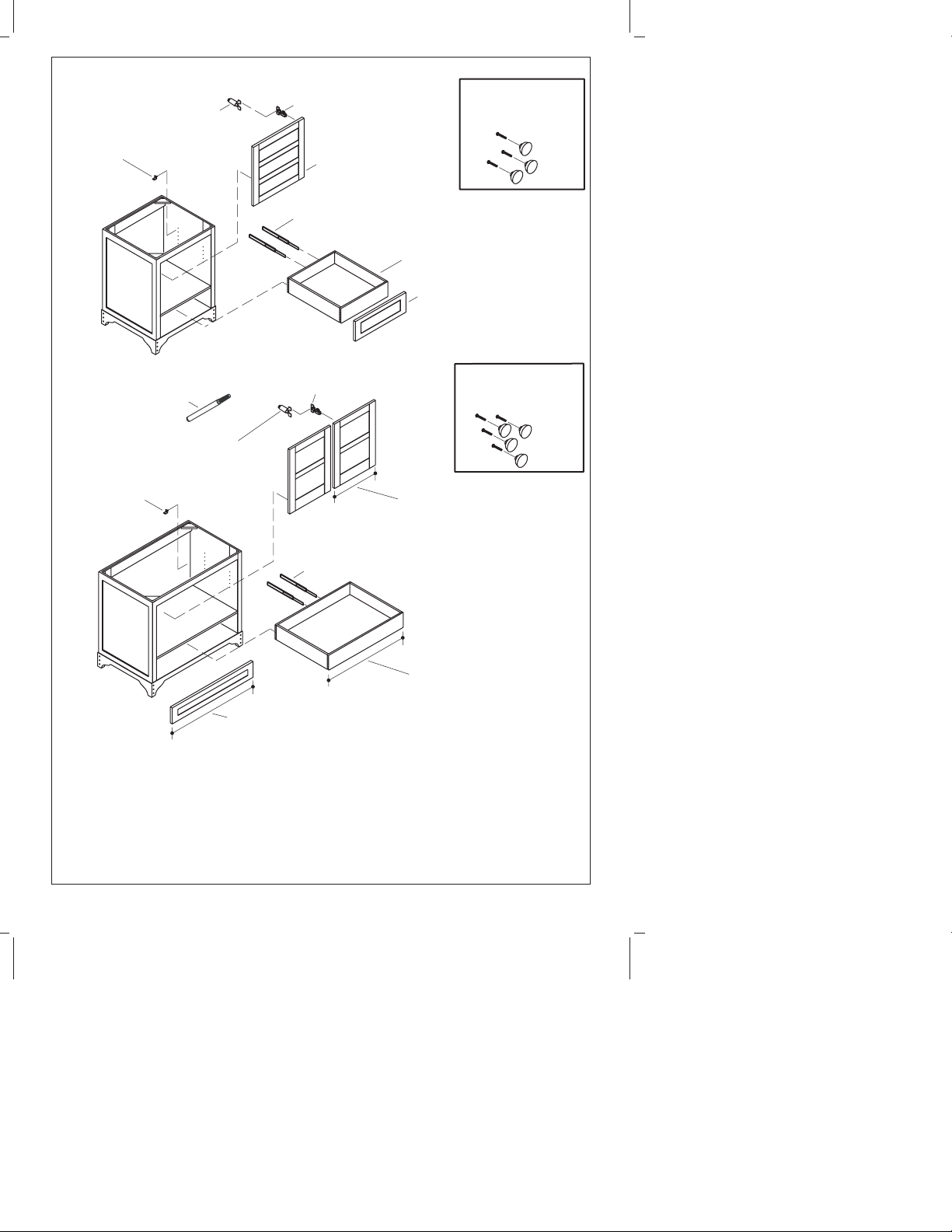

Service Parts
Drawer Slide (Pair)
1048805
Door, Right
Drawer Box
Hinge
1048845
Slow Close
1048808
Tray
1048841**
1053561
Shelf Clip
1048801
**Finish/color code must be specified when ordering.
Touch-Up Marker
1057745**
Knob Accessory
Bag
Door, Left
1063318**
1048843** [15-1/16" (38.3 cm)]
1062282** [12-3/16" (31 cm)]
[18-1/8" (46 cm)]
1063320**
1048844** [17-15/16" (45.6 cm)]
1062284** [14-15/16" (37.9 cm)]
[20-15/16" (53.2 cm)]
1063322**
1053298** [17-15/16" (45.6 cm)]
1062287** [14-15/16" (37.9 cm)]
[20-15/16" (53.2 cm)]
1049900-5-D 10 Kohler Co.

Drawer Slide (Pair)
1048805
Door
1048806**
Hinge
1048807
Slow Close
1048808
Drawer Front
1048803**
Shelf Clip
1048801
Hinge
1048807
Slow Close
1048808
Drawer Front
Shelf Clip
1048801
**Finish/color code must be specified when ordering.
Touch-Up Marker
(For Nutmeg Finish)
(For Seashell Finish)
1053559
1053560
Drawer Box
1048804**
Drawer Slide (Pair)
1048805
1057742**
1057741**
Knob Accessory
Bag
Knob Accessory
Bag
1063125**
1048814** [32-3/4" (83.2 cm)]
1062274** [26-3/4" (67.9 cm)]
[38-3/4" (98.4 cm)]
1063541**
1048815** [32-1/8" (81.6 cm)]
1062275** [25-3/16" (64 cm)]
[38-1/16" (96.7 cm)]
Drawer Box
1063121**
1048816** [16-3/8" (41.6 cm)]
1062277** [13-3/8" (34 cm)]
[19-5/16" (49.1 cm)]
Door
Kohler Co. 11 1049900-5-D

Drawer Slide (Pair)
1048825
Drawer Slide (Pair)
1048825
Door
1048826**
Hinge
1048827
Drawer Box
1048824**
Hinge
1048827
**Finish/color code must be specified when ordering.
1053559
Touch-Up
Marker
Slow Close
1048808
Shelf Clip
1048801
Slow Close
1048808
Shelf Clip
1048801
Knob Accessory
Bag
Knob Accessory
Bag
1057743**
1057744**
1062266**
1048834** [22-3/16" (56.4 cm)]
[12-5/8" (32.1 cm)]
Drawer Box
1062268**
1048835** [12-3/4" (32.4 cm)]
[15-13/16" (40.2 cm)]
Door
1049900-5-D 12 Kohler Co.

Drawer Slide (Pair)
1048825
Drawer Box
1048885**
Drawer Front
1048884**
**Finish/color code must be specified when ordering.
1053562
Touch-Up Marker
1057746**
Knob Accessory
Bag
Kohler Co. 13 1049900-5-D

Guide du propriétaire
Meuble
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la ligne the Bold Look of Kohler. Le travail soigné
des artisans de Kohler vous fera apprécier une rare combinaison de
performances prouvées et une sophistication gracieuse, qui vous
satisferont pour les années à venir. La fiabilité et la beauté de votre
produit Kohler surpasseront vos plus grandes espérances. Chez Kohler,
nous sommes fiers du rendement de nos produits et nous savons que
vous le serez aussi.
Veuillez prendre s’il vous plaît quelques minutes pour consulter ce
guide du propriétaire. Prêter une attention toute particulière aux
instructions d’entretien et de nettoyage.
Toute l’information dans ce manuel est basée sur la dernière disponible
au moment de la publication. Chez Kohler, nous veillons constamment
à améliorer la qualité de nos produits. Nous nous réservons le droit
d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Entretien et nettoyage
Meubles en bois
•Tel que pour toute surface lisse, éviter l’utilisation de nettoyants
abrasifs car il rayeraient la surface. Essuyer régulièrement la
surface en bois pour éviter le dépôt de savon et saleté.
•Pour éviter les rayures, utiliser du feutre, cuir, ou liège sous tout
article posé sur la surface en bois. Ne pas exposer le meuble en
bois à la lumière du soleil, aux sources de chaleur, ou à
l’humidité.
•Épousseter fréquemment avec un chiffon doux dans le sens du
grain. Utiliser uniquement des produits spécifiquement conçus
pour l’entretien du bois. Éviter d’utiliser des cires à base d’huile,
ou produits contenant de la silicone. Éliminer immédiatement les
taches avec un chiffon doux et humide.
•Tous les six mois, retirer le dépôt de saleté en frottant avec un
chiffon humidifié d’une solution 50/50 d’eau chaude et de
détergent sans ammoniaque. Bien essuyer avec un chiffon
humidifié d’eau chaude, et puis sécher.
Kohler Co. Français-1 1049900-5-D

Entretien et nettoyage (cont.)
•Considérer les nettoyants suivants pour l’entretien du meuble en
bois: Orange GloTM Nettoyant pour bois et Polish, et Scott’s Liquid
GoldTM Nettoyant pour bois et agent préservateur.
Kohler Co. Français-2 1049900-5-D

Retirer/ajuster l’ensemble de fermeture lente
Démontage
Appliquer une petite quantité de levier à la porte avec une main
pour garder la porte en position complètement ouverte. Avec
l’autre main, glisser l’ensemble de la charnière de face, puis vers
l’extérieur à l’écart de la porte.
Remplacement/ré-installation
Appliquer une petite quantité de levier à la porte avec une main
pour garder la porte en position complètement ouverte. Avec
l’autre main, glisser la languette sur l’ensemble de charnière sur
la rainure de la base de la charnière, puis mettre en place.
Ouvrir et fermer la porte pour assurer une bonne opération.
Ajuster le boulon de l’ensemble de fermeture lente afin
d’accomplir un bon écart de fermeture.
Réglage
Tourner le boulon de l’ensemble de charnière vers la droite pour
rallonger l’écart de fermeture. Tourner le boulon vers la gauche
pour raccourcir l’écart de fermeture.
Réglage d'écart
de fermeture
Côté du meuble
Dessus de porte
1
2
34
Rainures
Languettes
Boulon
1049900-5-D Français-3 Kohler Co.

Retirer/ajuster la (les) porte(s) et les charnières
Porte(s)
Démontage:
Maintenir la porte en place d’une main tout en relâchant le levier
du support à chaque emplacement d’ensemble de charnière sur la
porte. La porte se détachera des charnières. Mettre la porte de
côté.
Si applicable, retirer la porte restante de la même manière.
Remplacement/ré-installation:
Aligner la tige du levier de la cellule de la charnière avec la
rainure de la base de la charnière, puis mettre en place.
Ouvrir et fermer la porte pour confirmer une bonne opération.
Ajuster les vis de l’ensemble de charnière selon le besoin.
Réglage:
REMARQUE : Se référer à l’illustration de l’ensemble de charnière
ci-dessus pour sélectionner la vis correspondant au réglage requis.
Hauteur - pour bouger la porte vers le haut ou le bas -Tourner
la vis de n’importe quel côté à l’ensemble de charnière inférieure
et supérieure jusqu’à accomplir un bon réglage.
Côté - pour bouger la porte vers la gauche ou la droite -Tourner
la vis de n’importe quel côté à l’ensemble de charnière inférieure
et supérieure jusqu’à accomplir un bon réglage.
Côté du meuble
Dessus de porte Cellule de charnière
Base de charnière
Rainure
Languette
Plaque de couverture
Support
Loquet
Réglages
Côté Profondeur Hauteur
Kohler Co. Français-4 1049900-5-D

Retirer/ajuster la (les) porte(s) et les charnières (cont.)
Profondeur - pour bouger la porte vers l’intérieur ou l’extérieur
-Desserrer la vis de l’ensemble de charnière inférieure et
supérieure, maintenir la porte en position désirée, puis serrer à
nouveau les vis.
Charnières
Démontage:
Pour une charnière inférieure -
Retirer la plaque de couverture de la base de la charnière en la
glissant vers soi, puis à l’écart de la base de la charnière.
Pour une charnière supérieure -
Se référer à la section ″Ajuster/retirer l’ensemble de fermeture
lente″, puis procéder aux instructions suivantes.
Pour les deux charnières -
Retirer les deux vis de la cellule de la charnière, puis les deux vis
de la base de la charnière.
Déplacer pour pivot gauche:
Pour des meubles avec porte unique seulement - Installer les
charnières aux orifices préalablement percés sur le côté gauche de
l’ouverture de porte du meuble. Tourner la porte de 180°, puis
installer à nouveau la porte aux charnières du meuble.
Remplacement/ré-installation:
Aligner la base de la charnière avec les orifices de vis
préalablement percés dans le côté du meuble. Sécuriser avec deux
vis.
Aligner la cellule de charnière avec les orifices préalablement
percés dans la porte. Sécuriser avec deux vis.
Aligner la tige du levier de la cellule de la charnière avec la
rainure de la base de la charnière, puis mettre en place.
Installer à nouveau la plaque de couverture et l’ensemble de
charnière.
1049900-5-D Français-5 Kohler Co.

Retirer/ajuster le tiroir
REMARQUE : Une roue de réglage de hauteur du tiroir et un loquet
de déblocage sont localisés sous l’avant du tiroir à chaque coin.
Pour retirer le tiroir:
Glisser le tiroir hors des rails en pleine extension.
Tirer les deux loquets de déblocage vers soi, puis tirer l’avant du
tiroir vers le haut, hors des rails.
Soulever le tiroir hors du meuble.
Pour réinstaller le tiroir:
Étendre complètement les rails.
Aligner les rainures de la base du tiroir avec les rails et mettre en
place.
Maintenir le tiroir en place sur les rails avec une main. Avec
l’autre main, tirer la languette de la base avant du rail vers soi
jusqu’à l’entendre s’enclencher en place. Répéter cette étape pour
le rail restant.
S’assurer que le tiroir soit verrouillé en place en soulevant
légèrement l’avant vers le haut. Si le tiroir ne se soulève pas, il est
engagé. Si le tiroir se soulève, répéter la procédure ci-dessus.
Glisser le tiroir vers l’intérieur et l’extérieur du meuble pour en
assurer une bonne opération.
Réglage
Roue de réglage
de hauteur du tiroir
Loquet de déblocage
Vue d'en-dessous
Rail Languette
Kohler Co. Français-6 1049900-5-D

Retirer/ajuster le tiroir (cont.)
Glisser le tiroir hors des rails en pleine extension.
Tourner les roues de réglage de hauteur du tiroir pour régler ce
dernier. Pour baisser le tiroir, tourner la roue à gauche du tiroir
vers la droite et/ou la roue à droite du tiroir vers la gauche.
Tourner la (les) roue(s) dans la direction opposée pour élever le
tiroir.
Garantie limitée d’un an — É.U. et Canada
Les robinets, appareils sanitaires et accessoires Kohler
®
sont garantis
contre tout défaut matériel et de fabrication pour un an à partir de la
date d’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement
ou du réglage approprié et ceci après toute inspection faite par Kohler
Co. de tous défauts uniquement dûs à une utilisation normale et ceci
pendant un an à partir de la date d’installation. Kohler Co. n’est pas
responsable des coûts de démontage ou d’installation.
Pour obtenir un service-garantie, contacter Kohler Co. par
l’intermédiaire de votre vendeur, plombier, centre de rénovation,
revendeur par internet ou par écrit à l’attention de: Département du
service clientèle, 444 Highland Drive, Kohler, Wisconsin 53044, USA,
ou en composant le 1-800-4-KOHLER à partir des É.U., le
1-800-964-5590 à partir du Canada et le 001-877-680-1310 depuis le
Mexique.
La durée des garanties tacites, y compris celles marchandes et
d’aptitude à un emploi particulier, se limite expressément à la durée
de la présente garantie. Kohler Co. décline toute responsabilité de
tout dommage particulier, accidentel ou tout préjudice indirect.
Certains états/provinces ne permettent pas la limitation sur la durée
de la garantie, ou l’exclusion ou la limitation spéciale, de dommages
occasionnés, ou corrélatifs à un accident, ainsi ces limitations ou
exclusions pourraient ne pas s’appliquer dans votre cas. Cette garantie
vous donne des droits légaux spécifiques. Vous pouvez également
avoir d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue notre garantie écrite exclusive.
Remarques:
1. Il pourrait y avoir une variation de couleur entre des produits
illustrés dans les catalogues et les appareils sanitaires de plomberie
actuels.
2. Kohler Co. se réserve le droit d’apporter toutes modifications aux
1049900-5-D Français-7 Kohler Co.
