Kohler Conceal K-2970 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Mirrored Cabinet
Armoire de toilette avec miroir
Gabinete de espejo
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2010 Kohler Co.
K-2970
1108905-2-D

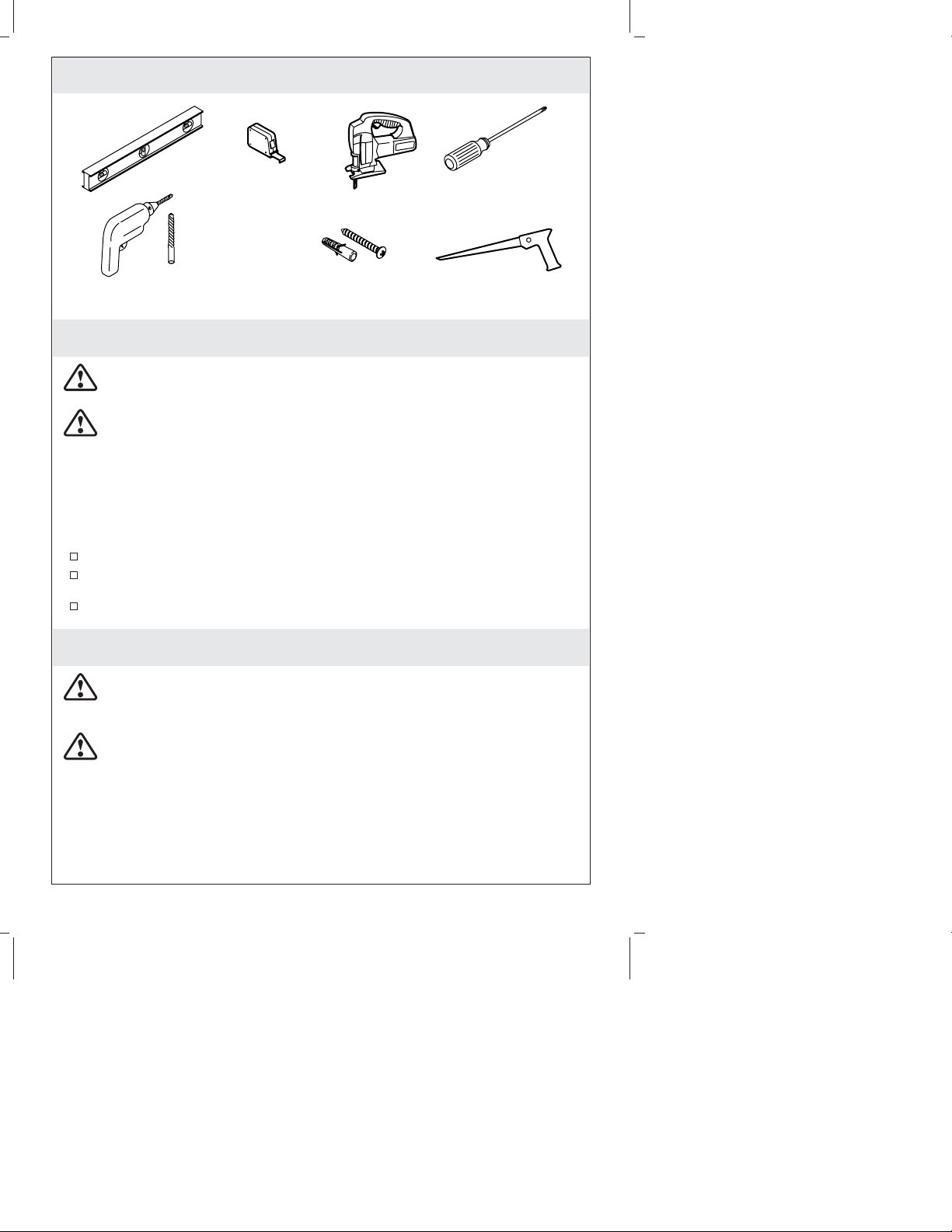

Tools/Outils/Herramientas
Before You Begin
CAUTION: Risk of property damage. Do not damage the plumbing or electrical
utilities behind the selected mounting location. Relocating plumbing or electrical
utilities may be necessary.
CAUTION: Risk of property damage. If a stud or header is not present behind
the mounting holes of the cabinet: Insert anchors (not provided) into the finished
wall before installing the screws, as directed in each installation step. If a stud
or header is present, anchors are not required.
NOTICE: Risk of product damage. Do not remove the corner protectors and
protective film from the mirror until installation is complete. If they are removed
damage may occur during the installation process.
NOTICE: Before beginning the installation, the door must be removed. Disengage
the bottom hinge first. Refer to the ″Door Removal/Reinstallation″section.
Observe all local building codes.
This cabinet is for a recess or surface-mount installation. Refer to the installation
headings that apply to your chosen installation.
Kohler Co. reserves the right to make revisions in the design of products without
notice, as specified in the Price Book.
Avant de commencer
ATTENTION: Risque d’endommagement du matériel. Ne pas endommager la
plomberie ou les services d’électricité à l’arrière de l’emplacement de montage
sélectionné. Il sera peut-être nécessaire de déplacer la plomberie ou les services
d’électricité.
ATTENTION: Risque d’endommagement du matériel. Si aucun montant ou
linteau n’est présent à l’arrière des orifices de fixation de l’armoire de toilette:
Insérer les dispositifs d’ancrage (non fournis) dans le mur fini avant d’installer
les vis, tel qu’indiqué dans chaque étape d’installation. Si un montant ou un
linteau est présent, il ne sera pas nécessaire d’utiliser des dispositifs d’ancrage.
NOTICE: Risque d’endommagement du produit. Ne pas retirer les protecteurs de
coins ni le film de protection du miroir avant d’avoir terminé l’installation. S’ils sont
retirés, des dommages peuvent se produire pendant la procédure d’installation.
3/16" Bit
Mèche de 3/16"
Broca de 3/16"
Anchor Kit
Kit d'ancrage
Kit de anclajes
1108905-2-D 2 Kohler Co.

Avant de commencer (cont.)
NOTICE: La porte doit être retirée avant de commencer l’installation. Commencer
par dégager la charnière du bas en premier lieu. Se référer à la section
″Dépose/Réinstallation de porte″.
Respecter tous les codes de construction locaux.
L’armoire de toilette à miroir est conçue pour une installation encastrée ou en
surface. Se référer aux en-têtes d’installation qui s’appliquent à l’installation que
vous avez choisie.
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des
produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.
Antes de comenzar
PRECAUCIÓN: Riesgo de daños a la propiedad. No dañe las tuberías de
plomería ni los cables eléctricos detrás del lugar de instalación seleccionado. Tal
vez sea necesario cambiar el lugar de las tuberías de plomería o de los cables
eléctricos.
PRECAUCIÓN: Riesgo de daños a la propiedad. Si no hay un poste de madera o
un dintel detrás de los orificios de fijación del gabinete: Inserte los anclajes (no
provistos) dentro de la pared acabada antes de instalar los tornillos, tal como se
indica en cada paso de instalación. Si hay un poste de madera o dintel, no se
requieren los anclajes.
AVISO: Riesgo de daños al producto No retire los protectores de las esquinas y la
película protectora del espejo hasta terminar la instalación. Si los retira, podría ocurrir
daño durante el proceso de instalación.
AVISO: Antes de comenzar la instalación, debe desinstalar la puerta. Desenganche
primero la bisagra inferior. Consulte la sección ″Desinstalación/reinstalación de la
puerta″.
Cumpla con todos los códigos locales de construcción.
Este gabinete está diseñado para instalarse empotrado o en superficie. Consulte
los encabezados de instalación correspondientes a la instalación que usted haya
elegido.
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin
previo aviso, tal como se especifica en la lista de precios.
Kohler Co. 3 1108905-2-D

Installation/Installation/Instalación
Side/Côté/Lado
Depth
Profondeur
Profundidad
Height
Hauteur
Altura
Door Removal/Reinstallation
Retrait/Réinstallation de porte
Desinstalación/reinstalación de la puerta
1
While supporting the door with one hand, unthread the
removal screw from the lower hinge.
Tout en supportant la porte d'une main, dévisser la vis
de dépose de l'articulation inférieure.
Mientras sostiene la puerta con una mano, desenrosque
el tornillo de desmontaje de la bisagra inferior.
2
Unthread the removal screw from the upper hinge, then set the door aside.
Dévisser la vis de dépose de l'articulation supérieure, puis mettre la porte de côté.
Desenrosque el tornillo de desmontaje de la bisagra superior,
luego coloque la puerta a un lado.
3
Once the cabinet is installed, reverse the above process to reinstall the door.
Make sure to attach the upper hinge first.
Lorsque l'armoire est installée, inverser la procédure ci-dessus pour réinstaller la porte.
S'assurer de fixer l'articulation supérieure en premier lieu.
Una vez instalado el gabinete, invierta el proceso anterior para volver a instalar
la puerta. Asegúrese de fijar primero la bisagra superior.
Removal Screw
Retrait de la vis
Tornillo de desmontaje
Notice: Risk of product damage
. Do not remove the corner protectors and protective
film from the mirror until installation is complete.
Notice: Risque d'endommagement du produit. Ne pas retirer les protecteurs de coins ni
le film de protection du miroir avant d'avoir terminé l'installation.
Aviso: Riesgo de daños al producto. No retire los protectores de las esquinas y la película
protectora del espejo hasta terminar la instalación.
1108905-2-D 4 Kohler Co.

Installation/Installation/Instalación
1
Using a level, pencil, and square, draw the perimeter
of the cabinet in the desired location.
Utiliser un niveau, un crayon et une équerre pour dessiner
un périmètre de l'armoire dans l'emplacement souhaité.
Con un nivel, lápiz y escuadra, dibuje el perímetro del gabinete
en el lugar de instalación deseado.
2
Recess-Mount Installation
Installation encastrée
Instalación de montaje empotrado
NOTICE: Before cutting:
2-3/4" (7 cm)
Minimum Clearance
Dégagement minimal
Espacio libre mínimo
2" (5.1 cm)
Minimum Clearance
Dégagement minimal
Espacio libre mínimo
Ensure there are no obstacles (such as electrical
wires and plumbing) behind the desired location.
Using the appropriate tool, carefully cut a hole
at the desired location.
14-1/4"
(46.2 cm) –
14-1/2"
(36.8 cm)
24-1/4"
(61.6 cm) –
24-1/2"
(62.2 cm)
Framing Studs
Montants de l'encadrement
Postes de la estructura de madera
Framing
Blocks
Blocs
d'encadrement
Bloques de la
estructura de madera
AVIS: Avant de couper:
AVISO: Antes de cortar:
Asegúrese de que no haya obstáculos
(como cables eléctricos o tubos de plomería)
detrás del lugar deseado.
Con la herramienta adecuada, corte con cuidado
una abertura en el lugar deseado de instalación.
S'assurer de l'absence de tout obstacle (comme
des fils électriques et des installations de plomberie)
à l'arrière de l'emplacement souhaité.
Utiliser l'outil approprié pour découper avec
précaution un trou à l'emplacement souhaité.
Kohler Co. 5 1108905-2-D

Installation/Installation/Instalación
Recess-Mount Installation (continued)
Installation encastrée (suite)
Instalación de montaje empotrado (continuación)
3
Position the cabinet so the hinge swing is on the desired side (left or right).
Using a level, place and hold the cabinet in the cutout.
Placer l'armoire de manière à ce que le pivot de l'articulation se trouve sur le côté
souhaité (gauche ou droit). Utiliser un niveau pour placer et maintenir l'armoire
dans la découpe.
Coloque el gabinete de manera que la bisagra abra hacia el lado deseado
(izquierda o derecha). Con un nivel, coloque y sostenga el gabinete en la abertura.
4
Secure the top corners of the cabinet with
#8 x 1-1/2" screws, then cover each with a bumper.
Fixer les coins supérieurs de l'armoire avec des vis
n˚ 8 x 1-1/2", puis couvrir chaque coin avec un amortisseur.
Fije las esquinas superiores del gabinete con tornillos
del #8 x 1-1/2", luego cubra cada uno con un tope.
5
Secure the bottom corners of the cabinet with
#8 x 1-1/2" screws, then cover each with a bumper.
Fixer les coins inférieurs de l'armoire avec des vis
n˚ 8 x 1-1/2", puis couvrir chaque coin avec un amortisseur.
Fije las esquinas inferiores del gabinete con tornillos
del #8 x 1-1/2", luego cubra cada uno con un tope.
6 Reinstall the door. Refer to the
"Door Removal/Reinstallation" section.
Réinstaller la porte. Se référer à la section
« Dépose/Réinstallation de porte ».
Vuelva a instalar la puerta. Consulte la sección
"desmontaje/reinstalación de la puerta".
1108905-2-D 6 Kohler Co.

Installation/Installation/Instalación

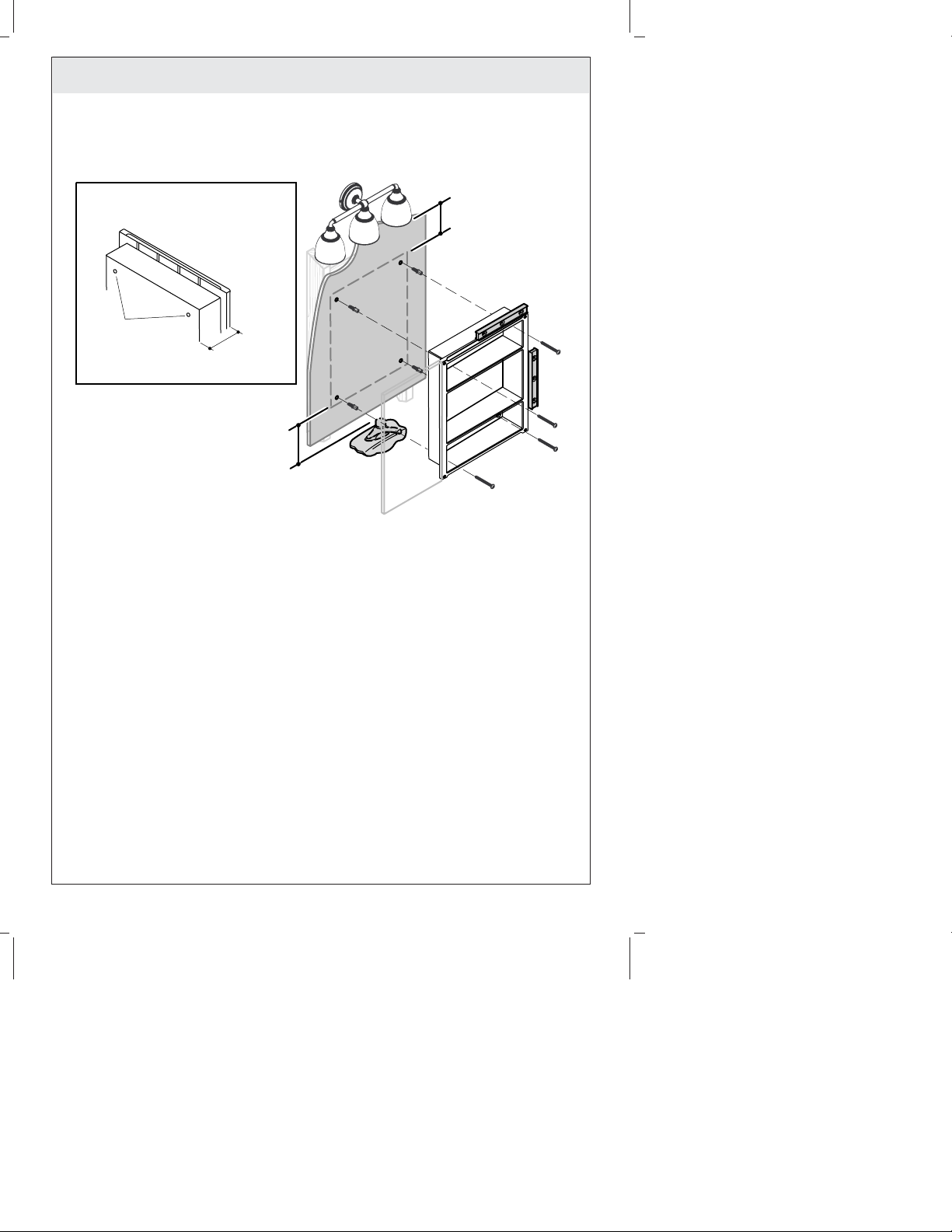

Surface-Mount Installation
Instalación de montaje en superficie
Installation en surface
1
Using a 3/16" drill bit, carefully drill through
the four indents on the backside of the cabinet.
Utiliser un foret de 3/16" pour percer avec précaution
par les quatre entailles situées sur l'arrière de l'armoire.
Con una broca de 3/16", taladre con cuidado a través
de las cuatro hendiduras del lado posterior del gabinete.
2
With the door removed, level the cabinet and hold it in position.
Avec la porte retirée, mettre l'armoire à niveau et la maintenir en position.
Con la puerta desmontada, nivele el gabinete y sosténgalo en posición.
3
Drill pilot holes through the four indent holes. Set the cabinet aside.
Percer des trous pilotes par les quatre orifices des entailles. Mettre l'armoire de côté.
Taladre orificios guía a través de los cuatro orificios de hendidura.
Coloque el gabinete a un lado.
4
Insert anchors into the holes.
Insérer les dispositifs d'ancrage dans les trous.
Inserte anclajes en los orificios.
Back of Cabinet
Arrière d'armoire
Parte posterior del gabinete 2" (5.1 cm)
2" (5.1 cm)
3-3/8"
(8.6 cm)
Indents
Entailles
Hendiduras
5
Hold the cabinet in place, then secure with screws.
Maintenir l'armoire en place, puis la fixer en place avec des vis.
Sostenga el gabinete en su lugar, luego fije con tornillos.
Kohler Co. 7 1108905-2-D

Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
NOTE: Periodic care and maintenance should include checking all hinge screws on
the door to make sure they are tight and engaged in the hinge holes.
•Do not use bristle brushes, abrasive sponges or abrasive cleaners. They will
scratch some glass surfaces.
•Do not let cleaners sit or soak on surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537.
Entretien et nettoyage
Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
REMARQUE: Un entretien et une maintenance périodiques devraient comprendre
toutes les vis de charnières de la porte afin d’assurer qu’elles soient serrées et
engagées dans leurs orifices.
•Ne pas utiliser de brosses abrasives, d’éponges abrasives ou de nettoyants
abrasifs. Elles rayeront certaines surfaces en verre.
•Ne pas laisser les nettoyants reposer sur les surfaces ni les pénétrer.
Pour des informations détaillées sur le nettoyage et les produits à considérer, consulter le
site www.kohler.com/clean. Pour commander des informations d’entretien & et de
nettoyage, appeler le 1-800-456-4537.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
NOTA: El cuidado y el mantenimiento periódicos deben incluir la revisión de todos
los tornillos de bisagra para asegurarse que estén apretados y encajados en los
orificios de bisagra.
•No utilice cepillos de cerdas, esponjas abrasivas, o limpiadores abrasivos. Estos
rayarán algunas superficies de vidrio.
•No deje por tiempo prolongado los productos de limpieza en las superficies.
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537.
Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in material and
workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where
Kohler Co. inspection discloses any such defects occurring in normal usage within one
(1) year after installation. Kohler Co. is not responsible for removal or installation costs.
Use of in-tank toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing
Contractor, Home Center or E-tailer, or by writing Kohler Co., Attn.: Customer Care
1108905-2-D 8 Kohler Co.

Warranty (cont.)
Center, 444 Highland Drive, Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER
(1-800-456-4537) from within the USA and Canada, and 001-800-456-4537 from within
Mexico, or visit www.kohler.com within the USA, www.ca.kohler.com from within
Canada, or www.mx.kohler.com in Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE ARE EXPRESSLY LIMITED IN
DURATION TO THE DURATION OF THIS WARRANTY. KOHLER CO. AND/OR
SELLER DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on
how long an implied warranty lasts, or the exclusion or limitation of special,
incidental or consequential damages, so these limitations and exclusions may not
apply to you. This warranty gives you specific legal rights. You may also have other
rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Garantie
GARANTIE LIMITÉE D’UN AN
Les produits de plomberie KOHLER sont garantis contre tout défaut de matériel et de
fabrication pendant un an, à partir de la date de l’installation.
Kohler Co. jugera, à son gré, de réparer, de remplacer ou d’effectuer le réglage approprié
lorsque l’inspection effectuée par Kohler Co. révèle de telles défectuosités lors d’une
utilisation normale, et ce pendant un (1) an à partir de la date d’installation. Kohler Co.
n’est pas responsable des coûts de démontage ou d’installation. L’utilisation de
nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par l’intermédiaire de votre
concessionnaire, plombier, centre de rénovation, ou revendeur sur Internet ou en écrivant
à Kohler Co. à l’attention de: Customer Care Center, 444 Highland Drive, Kohler, WI
53044, États-Unis, ou appeler le 1-800-4-KOHLER (1-800-456-4537) des États-Unis et du
Canada, et le 001-800-456-4537 du Mexique, ou consulter le site www.kohler.com aux
États-Unis, www.ca.kohler.com au Canada ou www.mx.kohler.com au Mexique.
LA DURÉE DES GARANTIES TACITES, Y COMPRIS CELLES DE QUALITÉ
MARCHANDE ET D’APTITUDE À UN EMPLOI PARTICULIER, SE LIMITE
EXPRESSÉMENT À LA DURÉE DE LA PRÉSENTE GARANTIE. KOHLER CO.
ET/OU LE REVENDEUR DÉCLINENT TOUTE RESPONSABILITÉ CONTRE LES
DOMMAGES PARTICULIERS, IMPRÉVUS OU DE CIRCONSTANCE. Certains
états/provinces ne permettent pas la limitation sur la durée de la garantie implicite, ou
l’exclusion ou la limitation de dommages spéciaux, accessoires ou indirects, et, par
conséquent, ces limitations et exclusions pourraient ne pas s’appliquer dans votre cas.
Cette garantie vous donne des droits légaux spécifiques. Vous pouvez également avoir
d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Garantía
GARANTÍA LIMITADA DE UN AÑO
Se garantiza que los productos de plomería KOHLER están libres de defectos de material
y mano de obra por un año a partir de la fecha de instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes pertinentes en los
casos en que la inspección realizada por Kohler Co. determine que dichos defectos
Kohler Co. 9 1108905-2-D

Garantía (cont.)
ocurrieron durante el uso normal en el transcurso de un (1) año a partir de la fecha de la
instalación. Kohler Co. no se hace responsable de los gastos de desinstalación o
instalación. El uso de limpiadores de inodoro que se colocan dentro del tanque anulará
la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a través de su
distribuidor, contratista de plomería o distribuidor a través de Internet, o escriba
directamente a: Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI
53044, U.S.A. o llame al 1-800-4-KOHLER (1-800-456-4537) desde los Estados Unidos y
Canadá, o al 001-800-456-4537 desde México, o visite www.kohler.com desde los Estados
Unidos, www.ca.kohler.com desde Canadá, o www.mx.kohler.com en México.
TODA GARANTÍA IMPLÍCITA INCLUYENDO LAS DE COMERCIALIZACIÓN E
IDONEIDAD DEL PRODUCTO PARA UN USO DETERMINADO, SE LIMITA
EXPRESAMENTE A LA DURACIÓN DE LA PRESENTE GARANTÍA. KOHLER CO.
Y/O EL VENDEDOR POR MEDIO DE LA PRESENTE DESCARGAN TODA
RESPONSABILIDAD POR CONCEPTO DE DAÑOS PARTICULARES,
INCIDENTALES O INDIRECTOS. Algunos estados/provincias no permiten
limitaciones en cuanto a la duración de una garantía implícitaoalaexclusión o
limitación de daños particulares, incidentales o indirectos, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. Esta garantía le otorga ciertos
derechos legales específicos. Además, usted puede tener otros derechos que varían de
estado a estado y provincia a provincia.
El presente documento constituye la garantía exclusiva por escrito de Kohler Co.
1108905-2-D 10 Kohler Co.

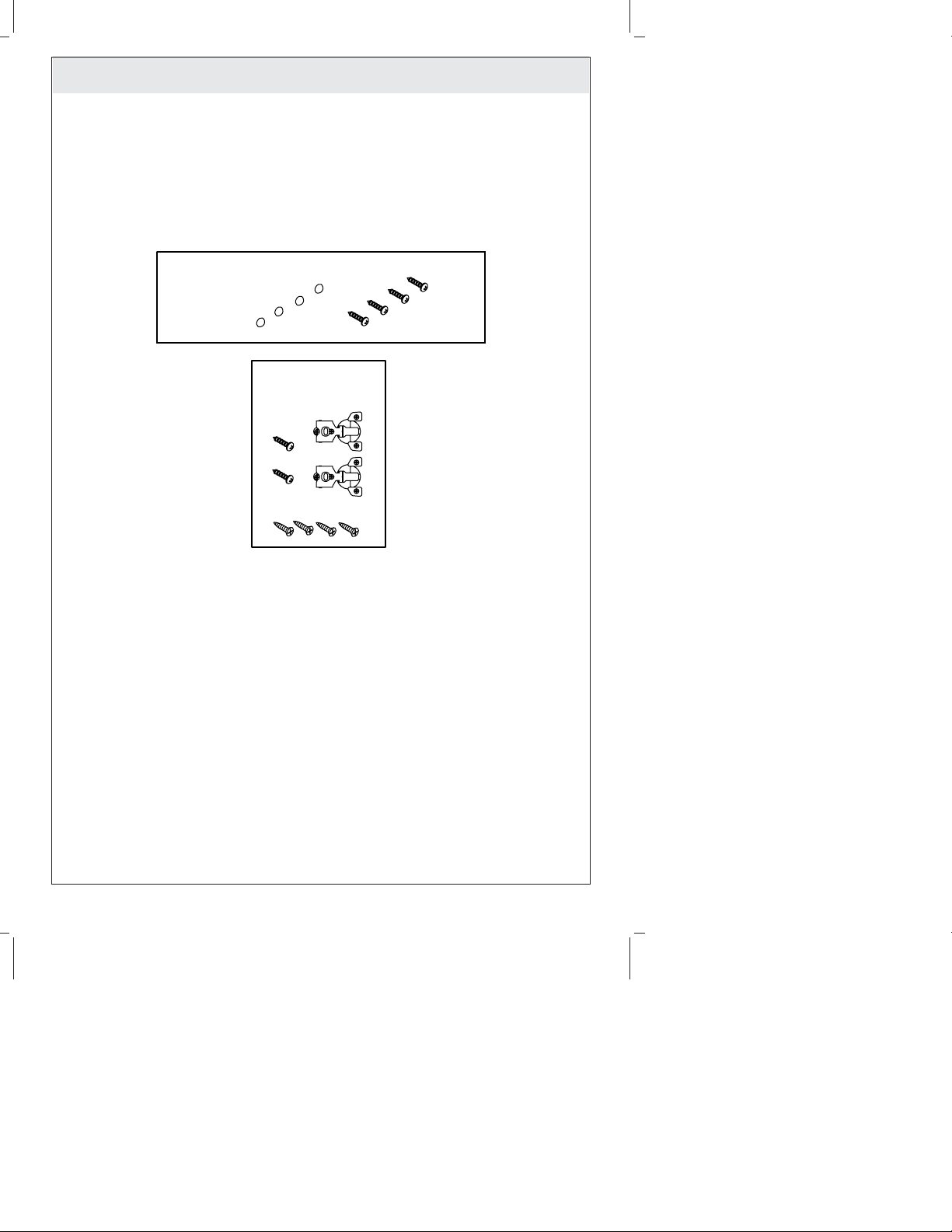

Service Parts/Pièces de rechange/Piezas de repuesto
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
1108908
1128076
Hinges
Charnières
Bisagras
Hardware
Boulonnerie
Herrajes
Kohler Co. 11 1108905-2-D

1108905-2-D
