Konica Minolta Magicolor 2490 MF Manual

PARTS GUIDE MANUAL
JULY 2006
magicolor 2490MF
4556041

07/31/2006
INFORMATION FOR PARTS GUIDE MANUAL
To find correct Parts No., refer to the “HOW TO MAKE THE BEST USE OF
THIS MANUAL” in the following page.
HOW TO MAKE THE BEST USE OF THIS MANUAL
1 When you order, please check the proper figures beforehand that are on
Our Parts Guide Manual, and order with the appropriate figures.
2 For screws, Nuts, Washers, retaining rings and Pins which are used in this
model, one letter is shown on the Standard parts column of Parts list and
exploded diagrams.
3 In order to maintain safety of the product, some specific parts composed
of this product are set up as "essential safety parts".
4 The assigned parts number for the "essential safety parts" is indicated as
"SP00-****".
When replacing these parts, follow precautions for disassembling and
installing which are listed in the Service Manual.
Do not use any parts that are not set up as
5 means that there are exclusive parts for each destination.
Please check the appropriate destination when you order.
6 Revision Mark
Marked as on the illustration shows that the revision has been made.
7 All rights reserved. (any reprints or quotations are prohibited.)
Use of this parts guide manual should be strictly supervised to avoid dis-
closure of confidential information.
パーツガ イ ド マニ ュ アルのご案内
サービス部品をご発注の際には、 下記に示す “パーツガイ ド マニ ュアルの
活用にあた っ て” を ご参照の上、 正 し い部品番号にてお願い致 し ます。
パー ツガ イ ド マ ニ ュ アルの活用にあた っ て
1 部品発注の際には、 掲載 されている部品番号の桁数を確認し、 掲載 され
ている桁数で発注願います。
2 この製品に使用されているネジ、ナット、ワッシャー、止め輪、ピンな
どは、 リ ス ト の右側の Standard parts 欄に a,b,c,……で表示 し、 イ ラ ス ト
に も a,b,c,……表示 し てあ り ます。
3 製品の安全性を維持する為に、 製品に使用される特定の部品を 「重要保
安部品」 と し て設定 し ています。
4 重要保安部品の部品番号は、"SP00-****" と 記載されていますので、部品
交換時は、 サービ スマニ ュ アル記載の分解 ・ 組み立ての注意事項に従っ
て作業を し て下さい。
また、 指定以外の部品は一切使用 し ないで下 さ い。
5 本文に が表示されている部品は、仕向け地毎に専用部品がある事を意
味しています。
オーダー さ れる時は、 仕向け地を確認 し て下 さ い。
6改訂記号について
イ ラ ス ト 上に 印が表示 されている部分は、 改訂さ れた事を表 し ます。
7 版権所有 （無断転載及び無断引用の禁止）
本パー ツガ イ ド マ ニ ュ アルについては、 機密保持等その扱いには十分注
意 し て下 さ い。 万一取 り 扱い を誤 っ た場合には、 法律で処罰 さ れる こ と
があ り ます。

magicolor 2490MF
SYSTEM OUTLINE
Standard for
Japan, Europe, USA, Canada and Taiwan
1
3
2
4

magicolor 2490MF
GENERAL CONTENTS
No. Description Model
1PRINTER COLOR magicolor 2490MF
2DUPLEX Duplex Option for magicolor
2480MF
3PAPER FEEDER Lower Feeder Unit for magicolor
2480MF
4DUST COVER Dust Cover

magicolor 2490MF
DIAGRAM OF MAIN PARTS SECTION
REAR SIDE
9 15
3
8
4
7
2
13
12
14
11
5
10
1
6

magicolor 2490MF
CONTENTS
No. DESCRIPTION 名称 PAGE No.

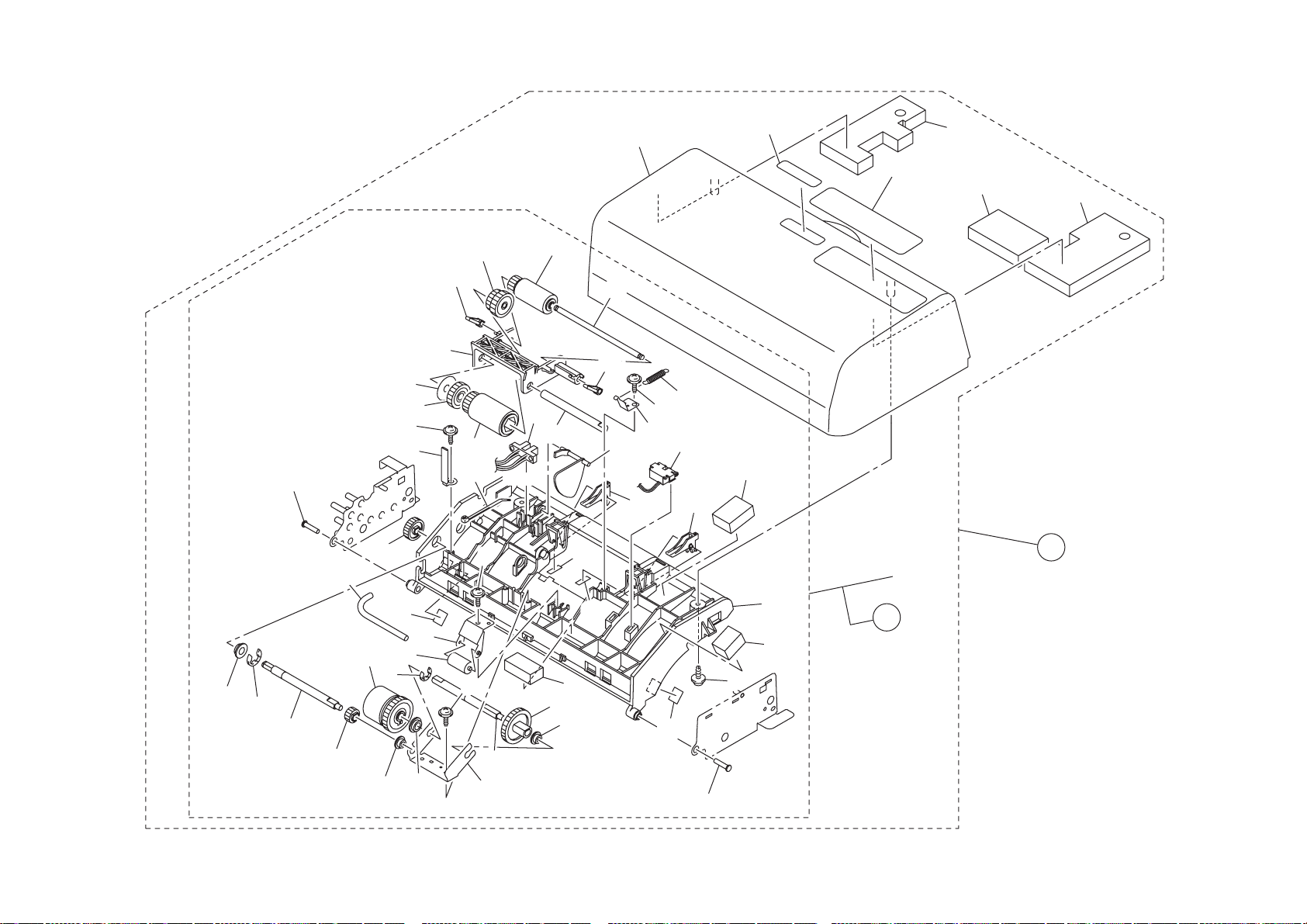

1ADF ADF P1 P2 P3

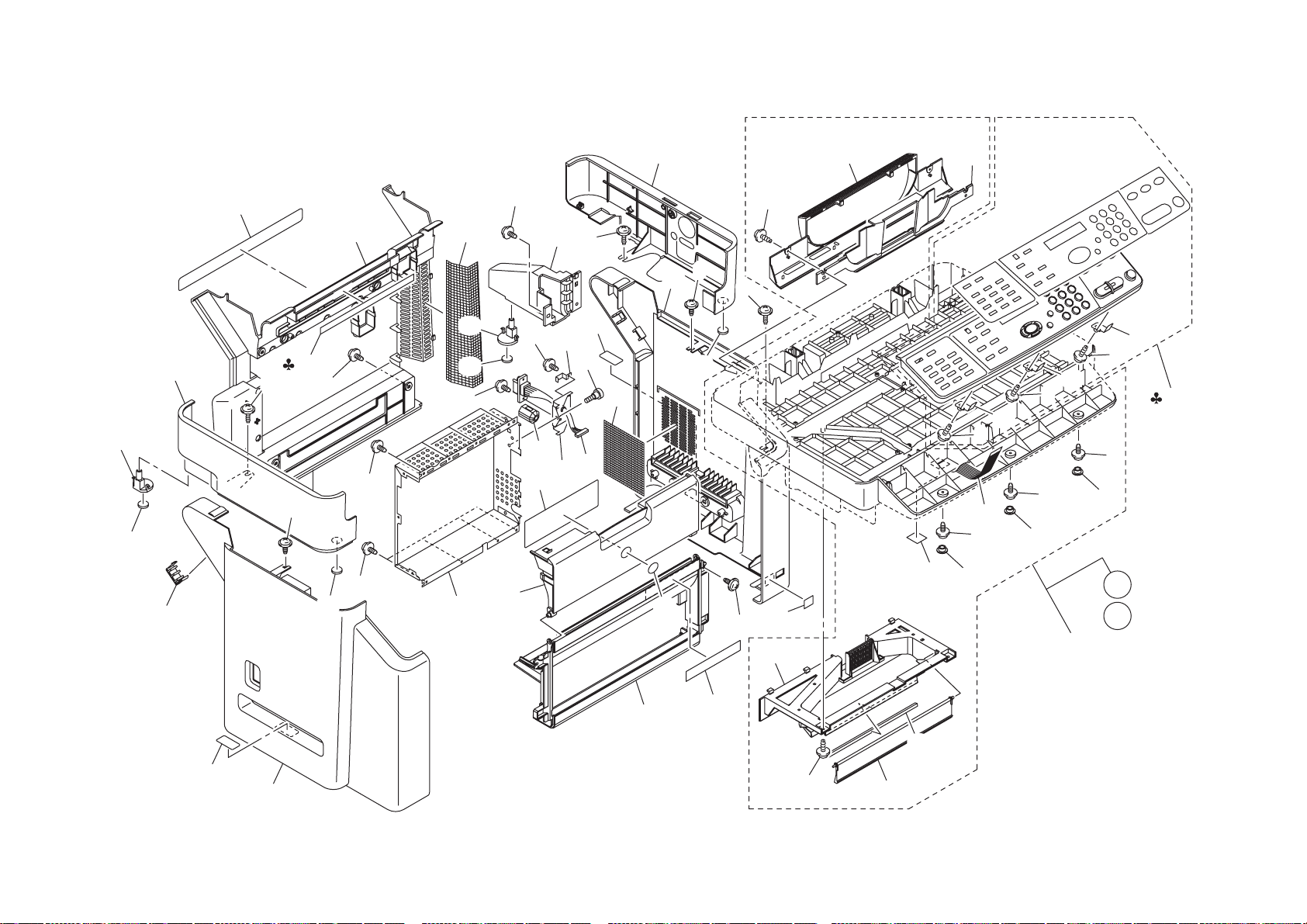

2EXTERNAL PARTS 外装 P4
3IR SECTION 光学部 P5 P6
4 TOP COVER 上カバー P7 P8
5 MAIN FRAME メ イ ン フ レーム P9 P10
6 LEFT FRAME 左フ レーム P11 P12 P13
7 RIGHT FRAME 右フ レーム P14 P15
8 DRIVE SECTION 駆動部 P16 P17 P18 P19
9PH SECTION ＰＨ部 P20
10 TRANSFER SECTION 中間転写部 P21
11 TRANSFER ROLLER SECTION 転写ロー ラ部 P22
12 VERTICAL TRANSPORT SECTION 搬送部 P23
13 FUSING UNIT 定着部 P24
14 ELECTRICAL COMPONENTS 電装部 P25
15 PAPER TAKE-UP SECTION 給紙部 P26 P27 P28
16 WIRING 束線 P29 P30 P31
17 WIRING ACCESSORIES AND JIGS 配線部品 ・ 治具 P32
18 ACCESSORY PARTS 同梱部品 P33 P34

magicolor 2490MF
INDEX
Parts No. Page No.
0816 6201 01 4-7
0816 6201 01 9-24
1132 2044 01 6-18
1391 1033 01 2-15
1391 1044 01 1-23
1391 1094 01 3-3
1492 1001 01 2-4
1492 1002 01 2-1
1492 1003 01 1-4
1492 1004 01 1-1
1492 1006 02 1-2
1492 1008 02 1-25
1492 1011 01 1-11
1492 1012 01 2-3
1492 1014 02 1-18
1492 1015 01 1-8
1492 1016 01 1-9
1492 1018 01 1-7
1492 1019 01 1-6
1492 1020 01 1-21
1492 1021 01 1-20
1492 1022 01 1-12
1492 1023 01 2-5
1492 1024 02 3-2
1492 1027 01 2-19
1492 1028 02 3-1
1492 1031 01 3-17
1492 1032 01 3-16
1492 1034 02 5-17
1492 1035 01 5-25
1492 1036 01 5-9
1492 1039 02 4-11
1492 1040 01 5-28
1492 1041 02 5-27
1492 1042 01 5-29
1492 1043 01 4-10
1492 1044 01 5-30
1492 1045 01 5-2
1492 1049 02 5-20
1492 1050 01 5-7
1492 1051 01 5-11
1492 1052 01 5-16
1492 1053 01 5-21
1492 1054 01 5-19
1492 1055 02 5-13
1492 1056 02 5-14
1492 1057 01 5-8
1492 1058 01 5-10
1492 1083 01 4-9
1492 1094 01 2-31
1492 1095 01 2-26
1492 1097 01 3-29
1492 1098 01 3-31
1492 1099 02 2-36
1492 1100 01 2-38
1492 1101 01 2-37
1492 1102 01 2-35
1492 1103 01 2-41
1492 1104 01 3-20
1492 1106 01 3-23
1492 1107 01 1-22
1492 1108 01 3-21
1492 1109 01 3-7
1492 1110 01 3-30
1492 1112 01 2-34
1492 1113 01 2-43
1492 1114 01 2-42
1492 1115 01 2-39
1492 1116 01 2-40
1492 1128 01 2-14
1492 1129 01 3-13
1492 1130 01 2-44
1492 1132 01 5-15
4004 2222 01 27-25
4106 2063 01 4-5
4106 2063 01 10-7
4106 2063 01 17-3
4106 2063 01 24-23
4106 2063 01 25-10
4109 2003 01 6-14
Parts No. Page No. 4127 3041 02 27-33
4127 3104 01 28-9
4128 2019 01 4-25
4128 2019 01 9-13
4131 2320 01 6-11
4131 2536 02 6-24
4131 2536 02 11-11
4131 2536 02 13-5
4131 2607 01 19-3
4131 2621 01 19-2
4131 2984 01 14-4
4131 2984 01 20-2
4131 3042 06 26-2
4131 3514 02 22-1
4131 3907 01 7-31
4131 4632 01 14-6
4136 0151 02 27-7
4136 3006 01 27-3
4136 3009 02 27-5
4136 3014 02 27-28
4136 3018 01 27-4
4136 3022 01 27-18
4136 3027 01 27-12
4136 3035 01 27-24
4136 3037 01 27-23
4136 3038 01 27-22
4136 3043 01 27-16
4136 3044 01 27-32
4136 3045 01 27-10
4136 3047 01 27-15
4136 3048 01 27-19
4136 3049 01 15-13
4136 3049 01 27-13
4136 3101 01 28-10
4136 7500 01 4-19
4136 N300 00 33-1
4138 0771 01 33-1
4139 0103 02 12-6
4139 0125 02 25-15
4139 0156 01 9-14
Parts No. Page No. 4139 0201 02 19-13
4139 0205 03 18-15
4139 0206 02 16-18
4139 0207 02 27-39
4139 1008 01 21-8
4139 1012 02 21-1
4139 1015 01 7-14
4139 1016 02 7-24
4139 1401 05 7-3
4139 1402 03 4-2
4139 1403 04 4-22
4139 1404 02 4-18
4139 1405 03 4-30
4139 1406 01 8-5
4139 1407 03 7-30
4139 1409 03 4-20
4139 1410 01 7-4
4139 1411 03 7-11
4139 1413 02 4-29
4139 1415 04 13-1
4139 1416 03 11-2
4139 1417 01 4-3
4139 1419 02 7-10
4139 1421 03 6-19
4139 1423 03 8-6
4139 1425 02 7-16
4139 1426 02 7-27
4139 1427 01 7-26
4139 1428 01 4-32
4139 1430 01 4-26
4139 1431 03 4-24
4139 1432 02 7-28
4139 1433 02 7-17
4139 1434 01 7-18
4139 1435 01 7-20
4139 1436 01 7-9
4139 1437 02 7-19
4139 1438 01 7-8
4139 1439 01 7-5
4139 1440 01 7-6
Parts No. Page No. 4139 1451 03 7-12
4139 1452 01 7-29
4139 1453 01 28-8
4139 1454 01 4-36
4139 1455 02 4-31
4139 1551 02 4-27
4139 1552 02 4-1
4139 1553 04 6-23
4139 2023 02 20-8
4139 2024 01 20-7
4139 2025 01 20-5
4139 2026 01 20-6
4139 2027 01 20-11
4139 2040 01 23-6
4139 2041 02 23-3
4139 2042 02 23-5
4139 2043 02 23-4
4139 2101 01 8-12
4139 2102 01 8-11
4139 2104 01 8-8
4139 2105 01 21-4
4139 2111 01 8-9
4139 2112 01 8-4
4139 2115 01 8-7
4139 2116 01 21-3
4139 2117 01 21-2
4139 2118 02 21-7
4139 2121 01 16-13
4139 2122 01 12-9
4139 2123 01 16-12
4139 2124 01 12-8
4139 2125 02 15-4
4139 2126 02 12-7
4139 2127 01 15-5
4139 2128 01 12-5
4139 2131 01 15-2
4139 2132 01 12-13
4139 2133 01 12-1
4139 2133 01 15-3
4139 2135 01 8-2
Parts No. Page No.
1/4

magicolor 2490MF
4139 2136 01 8-10
4139 2137 01 8-1
4139 2138 01 8-3
4139 2143 02 21-6
4139 2201 03 10-10
4139 2202 03 10-6
4139 2203 01 10-8
4139 2204 01 10-9
4139 2205 02 10-12
4139 2206 02 10-11
4139 2207 02 10-5
4139 2208 01 13-16
4139 2209 01 18-2
4139 2210 02 10-2
4139 2211 01 4-15
4139 2212 01 4-17
4139 2213 01 4-4
4139 2214 01 4-16
4139 2215 03 11-19
4139 2215 03 13-18
4139 2216 01 10-1
4139 2221 01 11-16
4139 2221 01 13-11
4139 2222 01 11-13
4139 2222 01 13-3
4139 2225 01 11-7
4139 2225 01 13-12
4139 2226 01 11-8
4139 2226 01 13-8
4139 2227 01 11-9
4139 2227 01 13-7
4139 2228 01 11-10
4139 2228 01 13-6
4139 2229 01 11-12
4139 2229 01 13-4
4139 2230 01 11-14
4139 2230 01 13-9
4139 2231 03 11-1
4139 2232 01 11-15
4139 2232 01 13-10
Parts No. Page No. 4139 2241 01 6-5
4139 2242 02 6-22
4139 2243 01 6-4
4139 2244 01 11-3
4139 2244 01 13-15
4139 2246 01 6-9
4139 2247 02 6-10
4139 2248 02 6-25
4139 2249 01 6-7
4139 2250 01 6-8
4139 2251 01 6-6
4139 2252 02 6-2
4139 2253 01 6-1
4139 2256 03 6-13
4139 2257 01 6-3
4139 2301 02 26-1
4139 2302 02 4-39
4139 2303 01 20-12
4139 2304 02 25-18
4139 2305 02 20-10
4139 2306 02 15-7
4139 2307 02 15-8
4139 2309 04 9-17
4139 2315 01 9-23
4139 2316 01 9-21
4139 2317 01 14-12
4139 2318 02 15-9
4139 2319 01 4-35
4139 2325 01 9-19
4139 2326 02 25-5
4139 2329 02 23-19
4139 2330 01 9-3
4139 2335 01 4-34
4139 2336 02 9-1
4139 2337 01 15-6
4139 2351 02 10-4
4139 2352 02 11-18
4139 2353 01 25-17
4139 2354 03 11-5
4139 2355 01 6-20
Parts No. Page No. 4139 2356 01 10-3
4139 2357 01 9-22
4139 2358 02 11-17
4139 2363 01 13-17
4139 2375 01 9-25
4139 2376 01 25-16
4139 2381 02 9-18
4139 2382 02 4-21
4139 2501 14 15-16
4139 2502 04 12-14
4139 2504 01 18-4
4139 2505 01 18-14
4139 2506 01 18-13
4139 2508 01 16-9
4139 2509 01 16-10
4139 2510 01 18-11
4139 2511 01 18-8
4139 2512 01 18-5
4139 2513 01 18-7
4139 2516 01 18-9
4139 2517 01 16-8
4139 2518 01 16-7
4139 2519 01 18-12
4139 2520 01 16-16
4139 2521 01 16-11
4139 2522 03 15-15
4139 2523 02 15-17
4139 2524 02 18-10
4139 2530 01 16-6
4139 2539 01 16-2
4139 2540 01 16-1
4139 2552 01 17-7
4139 2553 01 15-1
4139 2565 02 15-11
4139 2566 02 15-12
4139 2581 02 12-4
4139 2582 01 12-3
4139 2583 01 12-2
4139 2586 01 12-11
4139 2587 02 12-12
Parts No. Page No. 4139 2588 01 12-10
4139 2597 02 17-6
4139 2598 03 16-3
4139 2602 01 19-1
4139 2603 02 19-11
4139 2604 01 19-4
4139 2606 01 19-5
4139 2622 01 19-10
4139 2704 01 9-9
4139 2705 02 9-10
4139 2731 01 20-3
4139 2741 02 14-5
4139 2742 01 14-3
4139 2751 02 9-11
4139 3001 13 27-34
4139 3002 02 27-2
4139 3003 01 27-6
4139 3004 01 27-14
4139 3011 02 27-8
4139 3012 02 27-26
4139 3013 02 27-30
4139 3014 02 27-27
4139 3015 12 27-31
4139 3016 01 27-37
4139 3017 01 27-38
4139 3018 03 27-21
4139 3021 02 28-3
4139 3022 01 28-7
4139 3023 01 28-11
4139 3024 01 26-7
4139 3027 01 28-2
4139 3028 02 26-5
4139 3029 01 26-3
4139 3041 01 28-5
4139 3042 02 28-4
4139 3043 01 28-6
4139 3052 03 27-9
4139 3053 02 27-11
4139 3061 02 27-35
4139 3062 01 27-17
Parts No. Page No. 4139 3091 01 27-29
4139 3092 01 27-36
4139 3131 01 33-3
4139 3132 01 33-4
4139 3303 01 1-24
4139 3501 13 23-10
4139 3502 02 23-12
4139 3505 02 23-17
4139 3506 01 23-9
4139 3507 01 23-11
4139 3508 01 9-15
4139 3509 01 23-13
4139 3511 01 23-1
4139 3512 03 23-15
4139 3514 01 23-8
4139 3901 03 7-2
4139 3906 01 7-25
4139 3910 01 24-1
4139 3937 01 7-15
4139 4002 02 22-3
4139 4003 02 22-5
4139 4004 01 22-8
4139 4005 01 22-2
4139 4006 02 22-7
4139 4007 01 22-6
4139 4008 01 22-13
4139 4009 01 22-9
4139 4012 01 22-10
4139 4018 01 22-15
4139 4019 02 22-16
4139 4020 12 22-17
4139 4021 02 22-4
4139 4101 15 22-21
4139 4102 04 23-7
4139 4103 13 16-15
4139 4104 03 16-5
4139 4105 03 16-17
4139 4106 24 16-4
4139 4112 01 22-12
4139 4113 01 23-18
Parts No. Page No.
2/4

magicolor 2490MF
4139 4121 03 22-20
4139 4122 01 22-14
4139 4671 03 14-11
4139 4672 03 14-13
4139 4673 03 15-10
4139 4674 01 14-8
4139 4691 03 14-9
4139 4694 01 14-10
4139 4697 03 9-4
4139 4698 02 9-16
4139 4700 01 23-14
4139 4702 01 9-8
4139 4703 01 9-5
4139 4706 01 7-1
4139 4713 01 9-6
4139 4717 01 15-14
4139 5506 04 24-26
4139 5508 03 24-13
4139 5513 02 24-7
4139 5516 02 24-8
4139 5518 12 24-11
4139 5519 01 24-19
4139 5523 02 24-20
4139 5524 03 24-25
4139 5525 02 24-24
4139 5534 01 24-21
4139 5535 01 24-14
4139 5556 01 4-28
4139 5557 02 24-15
4139 5558 02 24-17
4139 5576 03 24-6
4139 5577 01 24-3
4139 5578 02 24-4
4139 5579 01 4-28
4139 5580 01 24-16
4139 5586 02 24-18
4139 5589 01 4-28
4139 5590 01 4-28
4139 5593 02 7-21
4139 5594 01 7-22
Parts No. Page No. 4139 5595 01 7-23
4139 6056 03 9-20
4139 6069 03 4-8
4139 6070 04 4-8
4139 6071 03 4-8
4139 6210 05 25-3
4139 6211 05 25-3
4139 6215 02 25-6
4139 6216 04 11-4
4139 6217 01 11-4
4139 6306 02 20-4
4139 6701 03 24-2
4139 6803 02 29-1
4139 6805 02 29-2
4139 6806 01 24-10
4139 6807 02 29-3
4139 6808 01 29-4
4139 6809 02 29-5
4139 6810 03 29-6
4139 6811 01 29-7
4139 6812 02 29-8
4139 6813 02 30-1
4139 6814 03 30-2
4139 6815 01 4-37
4139 6816 02 30-3
4139 6817 02 30-4
4139 6819 02 30-5
4139 6821 03 30-6
4139 6822 02 30-7
4139 6824 02 30-8
4139 6840 02 25-7
4139 6841 02 31-1
4139 6842 03 31-2
4139 6844 02 31-3
4139 6845 02 31-4
4139 6846 03 31-5
4139 6853 04 31-6
4139 7325 01 4-14
4139 7331 01 9-7
4139 7332 01 9-7
Parts No. Page No. 4139 7333 01 9-7
4139 7334 01 9-7
4139 7335 01 9-7
4139 7451 01 4-33
4139 7452 01 6-12
4139 7453 01 7-13
4139 7454 01 4-23
4139 9450 00 33-7
4139 9451 00 33-8
4139 9452 00 33-9
4139 M100 00 14-2
4139 M101 00 18-1
4139 N300 00 33-1
4139 R703 00 20-1
4139 R704 00 27-1
4139 R705 00 25-4
4139 R706 00 28-1
4139 R708 00 24-12
4139 R709 00 24-12
4139 R710 00 24-12
4139 R711 00 21-5
4139 R727 00 4-6
4154 3804 01 20-9
4272 1085 01 2-18
4272 1085 01 3-32
4556 1300 00 6-16
4556 1301 01 25-13
4556 1302 00 25-2
4556 1303 00 9-28
4556 1422 01 6-17
4556 1555 00 6-26
4556 1601 00 6-27
4556 2233 02 13-2
4556 2361 02 25-12
4556 2362 03 25-9
4556 2364 01 9-2
4556 6200 00 33-2
4556 6855 03 13-13
4556 7323 12 4-13
4556 7411 01 4-38
Parts No. Page No. 4556 9404 00 5-5
4556 9405 00 5-5
4556 9413 00 7-32
4556 9423 00 9-7
4556 9560 00 34-3
4556 9561 00 34-3
4556 9562 00 34-3
4556 9563 00 34-3
4556 9564 00 34-3
4556 9565 00 34-3
4556 9566 00 34-3
4556 9567 00 34-3
4556 9568 00 34-3
4556 9569 00 34-3
4556 9570 00 34-4
4556 9571 00 34-4
4556 9572 00 34-4
4556 9573 00 34-4
4556 9574 00 34-4
4556 9575 00 34-4
4556 9576 00 34-4
4556 9577 00 34-4
4556 9578 00 34-4
4556 9579 00 34-4
4556 9590 00 34-2
4556 9591 00 34-2
4556 9592 00 34-2
4556 9593 00 34-2
4556 9594 00 34-2
4556 9595 00 34-2
4556 9596 00 34-2
4556 9597 00 34-2
4556 9598 00 34-2
4556 9599 00 34-2
4556 9601 00 33-6
4556 9630 01 34-1
4556 9631 00 34-1
4556 9632 00 34-1
4556 9633 00 34-1
4556 9634 00 34-1
Parts No. Page No. 4556 9635 00 34-1
4556 9636 00 34-1
4556 9637 00 34-1
4556 9638 00 34-1
4556 9639 00 34-1
4556 9648 00 34-4
4556 9649 00 34-4
4556 9650 00 34-4
4556 9651 00 34-3
4556 9652 00 34-3
4556 9653 00 34-3
4556 9654 00 34-2
4556 9655 00 34-2
4556 9656 00 34-2
4556 9657 00 34-1
4556 9658 00 34-1
4556 9659 00 34-1
4556 M100 00 6-15
4556 M700 01 25-1
4556 M701 01 25-11
4556 M702 01 25-14
4556 M703 01 25-11
4556 M900 00 9-27
4556 M901 00 9-26
4628 6801 01 33-5
4647 1004 02 5-26
4647 1128 01 1-10
4647 1144 01 2-20
4647 1146 01 2-23
4980 1002 02 1-19
4980 1005 01 3-24
4980 1008 01 2-24
4980 1009 02 2-33
4980 1010 01 3-37
4980 1036 01 1-5
4980 1038 01 1-16
4980 1040 01 1-13
4980 1041 01 1-17
4980 1042 01 1-15
4980 1043 01 1-3
Parts No. Page No.
3/4

magicolor 2490MF
4980 1046 01 2-2
4980 1048 01 1-14
4980 1053 01 2-16
4980 1055 01 2-27
4980 1057 01 2-28
4980 1058 01 2-29
4980 1059 01 2-21
4980 1060 01 2-22
4980 1061 01 2-25
4980 1062 01 2-32
4980 1063 01 2-10
4980 1064 01 2-7
4980 1065 01 2-11
4980 1065 01 3-9
4980 1066 01 2-8
4980 1067 01 2-9
4980 1069 01 2-30
4980 1070 01 2-12
4980 1071 01 2-13
4980 1072 01 2-17
4980 1074 01 3-4
4980 1075 01 3-5
4980 1076 01 3-38
4980 1077 01 3-22
4980 1079 01 3-8
4980 1080 01 3-36
4980 1081 01 3-15
4980 1082 01 3-10
4980 1083 01 3-11
4980 1084 01 3-12
4980 1085 01 3-14
4980 1087 01 3-35
4980 1088 01 3-34
4980 1089 01 3-26
4980 1090 01 3-33
4980 1091 01 3-27
4980 1092 01 3-18
4980 1093 01 3-28
4980 1094 01 3-25
4980 1097 01 2-6
Parts No. Page No. 4980 1098 01 3-6
4980 1102 01 5-1
4980 1103 01 5-23
4980 1104 01 5-12
4980 1105 01 5-22
4980 1106 01 5-18
4980 1108 01 5-4
4980 1110 01 5-3
4980 1111 01 5-6
4980 1113 01 4-12
4980 1114 01 5-24
4980 1215 01 3-19
9313 1400 51 14-1
9314 1400 11 19-9
9321 2400 11 16-14
9321 2400 11 17-2
9321 2400 11 27-20
9326 1810 11 11-20
9326 1810 21 1-26
9331 2200 21 14-7
9332 1710 41 25-8
9332 5400 11 11-6
9335 1300 61 6-21
9335 1300 61 7-7
9335 1300 61 9-12
9335 1300 61 23-2
9335 1300 61 24-9
9335 1300 61 26-6
9335 1400 11 23-16
9372 5400 11 26-4
9373 2200 11 13-14
9381 4100 91 33-1
9381 4200 21 33-1
9381 4300 31 33-1
9384 1100 91 32-1
9384 1100 91 32-1
9384 1211 01 32-2
9384 1310 11 32-3
9384 1310 81 32-4
9384 1310 91 32-5
Parts No. Page No. 9384 1311 11 32-8
9384 1820 31 32-7
9384 1911 11 32-9
9384 1921 01 32-6
9455 1076 01 22-19
9455 8076 01 22-18
9J03 N300 00 33-1
A00V 2005 00 24-22
A00V 2402 00 19-7
A00V 2405 00 17-5
A00V 2514 00 18-6
A00V 2541 00 17-10
A00V 2591 00 17-9
A00V 2596 00 17-8
A00V 2607 00 19-6
A00V 3034 00 28-12
A00V 3912 00 24-5
A00V 5002 00 22-11
A00V M100 00 17-1
A00V M101 00 19-8
A00V M200 00 18-3
A00V R717 00 19-12
A00V R721 00 17-4
Parts No. Page No. 4/4

ADF P 1
DFCB
PS3 A
P.2
B
P.3
13
b
a
a
a
d
a
a
b
1
25
16
5
523
23
9
7
8
22
22
21
18
19
20
13
11
8
8
6
13 8
8
13
12
10
8
8
8
8
15 15 15 14
17
2
4
3
a
a
c
a
a
24
26
magicolor 2490MF

magicolor 2490MF
ADF
Key Part No. Description Destinations Class QTY Standard parts
1 1492 1004 01 REAR COVER 後カバー C 1 a-9739 0308 14
b-9735 0308 13
c-9733 0310 07
d-9646 0306 14
2 1492 1006 02 HINGE-R ヒンジ右 C1
3 4980 1043 01 WEIGHT 重り D1
4 1492 1003 01 TRAY ASSY トレイ ＡＳＳＹ C1
5 4980 1036 01 ROLLER ローラ C2
6 1492 1019 01 TORSION SPRING ねじ り コ イルばね C1
7 1492 1018 01 LEVER レバー C1
8 1492 1015 01 SPONGE スポンジ C9
9 1492 1016 01 GUIDE ガイド C1
10 4647 1128 01 MAGNET マグネッ ト D1
11 1492 1011 01 ORIGINAL COVER MAT 原稿押え マ ッ ト C1
12 1492 1022 01 GUIDE ガイド C1
13 4980 1040 01 PLATE SPRING 板ばね D4
14 4980 1048 01 SHAFT シャフ ト D1
15 4980 1042 01 ROLLER ローラ C3
16 4980 1038 01 GUIDE ガイド C1
17 4980 1041 01 ACTUATOR アクチュエータ C1
18 1492 1014 02 TORSION SPRING ねじ り コ イルばね C1
19 4980 1002 02 PHOTO INTERRUPTER フォトインタラプター B1
20 1492 1021 01 GUIDE ガイド C1
21 1492 1020 01 SHIELD PLATE 遮光材 C1
22 1492 1107 01 CORD CLAMP コード クランプ D2
23 1391 1044 01 PRESSURE SPRING 圧縮コ イルばね D2
24 4139 3303 01 TRANSPORTUNIT 搬送ユニ ッ ト （ Ａ Ｄ Ｆ ） S1
25 1492 1008 02 WIRE HARNESS ASSY ハーネス Ａ Ｓ Ｓ Ｙ C1
26 9326 1810 21 FERRITE CORE フェライトコア D1
Page. 1

ADF P 2
C
PS2
PS1
CL1
P.3
A
a
a
a
ba
b
a
3
12
24
23
22
6
17
21
20
35
19
34
11
13
12
16
41
44
14 15
76
11 10
9
7
842
32
33
31
30
43
43
18
25
22
26
27 28
29
40
41
39
54
37 38
36
magicolor 2490MF

magicolor 2490MF
ADF
Key Part No. Description Destinations Class QTY Standard parts
1 1492 1002 01 LEFT COVER 左カバー C 1 a-9739 0308 14
b-9721 0400 01
2 4980 1046 01 SHEET シー ト C1
3 1492 1012 01 LABEL ラベル C1
4 1492 1001 01 ADF ASSY ＡＤＦ ＡＳＳＹ S1
5 1492 1023 01 GUIDE PLATE ガイド板 C1
6 4980 1097 01 PIN ピン D2
7 4980 1064 01 BUSHING 軸受 C2
8 4980 1066 01 GEAR 33T ギヤ ３ ３ Ｔ C1
9 4980 1067 01 SHAFT シャフ ト D1
10 4980 1063 01 BRACKET 取付板 D1
11 4980 1065 01 BUSHING 軸受 C2
12 4980 1070 01 GEAR 12T ギヤ １ ２ Ｔ C1
13 4980 1071 01 SHAFT シャフ ト D1
14 1492 1128 01 CLUTCH クラッチ C1
15 1391 1033 01 ROLLER ローラ C1
16 4980 1053 01 PLATE SPRING 板ばね D1
17 4980 1072 01 GEAR 20T ギヤ ２ ０ Ｔ C1
18 4272 1085 01 CABLE CLIP ケーブルク リ ッ プ D1
19 1492 1027 01 ROLLER ローラ C1
20 4647 1144 01 GEAR 23T ギヤ ２ ３ Ｔ C1
21 4980 1059 01 HOLDER ホルダ C1
22 4980 1060 01 STOPPER ストッパ D2
23 4647 1146 01 GEAR 19/23T ギヤ １ ９ ／ ２ ３ Ｔ C1
24 4980 1008 01 PICK-UP ROLLER ローラ C1
25 4980 1061 01 SHAFT シャフ ト D1
26 1492 1095 01 TORSION SPRING ねじ り コ イルばね C1
27 4980 1055 01 PLATE SPRING 板ばね D1
28 4980 1057 01 MICRO-SWITCH レバー付マイク ロスイ ッ チ C1
29 4980 1058 01 SHUTTER シャッ タ C1
30 4980 1069 01 SHUTTER シャッ タ C1
31 1492 1094 01 ACTUATOR アクチュエータ C1
32 4980 1062 01 SHAFT シャフ ト D1
33 4980 1009 02 PHOTO INTERRUPTER フォトインタラプター B1
34 1492 1112 01 CABLE TIE ケッソクバンド D1
35 1492 1102 01 WASHER ワッシャ C1
36 1492 1099 02 SPONGE スポンジ C1
37 1492 1101 01 SPONGE スポンジ C1
38 1492 1100 01 SPONGE スポンジ C1
39 1492 1115 01 SPONGE スポンジ C1
40 1492 1116 01 SPONGE スポンジ C1
41 1492 1103 01 SHEET シー ト C2
42 1492 1114 01 SPONGE スポンジ C1
43 1492 1113 01 SPONGE スポンジ C2
44 1492 1130 01 TUBE チューブ D1
Page. 2

ADF P 3
C
B
M1 SW1
b
b
b
d
a
dd
d
e
ca
b
c
a
a
a
a
1
2
24
910
21
21
7
7
11
12
14
16
15
9
13
8
8
37
36
35
25
26
9
18
20
19
17
19
22
18
17
9
16
27
28
29
30
33
34
32
31
23
1211
38
34
5
6
magicolor 2490MF

magicolor 2490MF
ADF
Key Part No. Description Destinations Class QTY Standard parts
1 1492 1028 02 PAD ASSY パッ ド Ａ Ｓ Ｓ Ｙ A 1 a-9739 0308 14
b-9721 0400 01
c-9735 0308 14
d-9646 0306 14
e-9732 0406 07
2 1492 1024 02 COVER カバー C1
3 1391 1094 01 PRESSURE SPRING 圧縮コ イルばね C1
4 4980 1074 01 HOLDER ホルダ D1
5 4980 1075 01 SEPARATOR MEMBER さばき材 A1
6 4980 1098 01 NEUTRALIZING BRUSH 除電ブ ラ シ D1
7 1492 1109 01 SPONGE スポンジ C2
8 4980 1079 01 COLLAR カラー C2
9 4980 1065 01 BUSHING 軸受 C4
10 4980 1082 01 COVER カバー D1
11 4980 1083 01 PLATE SPRING 板ばね D2
12 4980 1084 01 PLATE SPRING 板ばね D2
13 1492 1129 01 SHOULDER SCREW 段ネジ C1
14 4980 1085 01 KNOB つまみ C1
15 4980 1081 01 BRACKET 取付板 D1
16 1492 1032 01 SHOULDER SCREW 段ネジ C2
17 1492 1031 01 PRESSURE SPRING 圧縮コ イルばね C2
18 4980 1092 01 PRESSURE SPRING 圧縮コ イルばね C2
19 4980 1215 01 SHEET シー ト C2
20 1492 1104 01 SHEET シー ト C1
21 1492 1108 01 SPONGE スポンジ C2
22 4980 1077 01 GUIDE PLATE ガイド板 D1
23 1492 1106 01 SET SCREW トメネジ C1
24 4980 1005 01 EXIT ROLLER ローラ C1
25 4980 1094 01 GEAR 30T ギヤ ３ ０ Ｔ C1
26 4980 1089 01 GEAR 18/40T ギヤ １ ８ ／ ４ ０ Ｔ C1
27 4980 1091 01 GEAR 15T ギヤ １ ５ Ｔ C1
28 4980 1093 01 GEAR 26T ギヤ ２ ６ Ｔ C1
29 1492 1097 01 BRACKET 取付板 D1
30 1492 1110 01 WIRE HARNESS ASSY ハーネス Ａ Ｓ Ｓ Ｙ D1
31 1492 1098 01 MOTOR モータ B1
32 4272 1085 01 CABLE CLIP ケーブルク リ ッ プ D1
33 4980 1090 01 GEAR 32 15T ギヤ ３ ２ １ ５ Ｔ C1
34 4980 1088 01 GEAR 18/45T ギヤ １ ８ ／ ４ ５ Ｔ C1
35 4980 1087 01 GEAR 48T ギヤ ４ ８ Ｔ C1
36 4980 1080 01 GEAR 33T ギヤ ３ ３ Ｔ C1
37 4980 1010 01 MICRO SWITCH(COVER) マイクロスイッチ C1
38 4980 1076 01 EARTH GROUND アース D1
Page. 3

EXTERNAL PARTS P 4
DP.5
EP.6
d
d
b
db
c
a
b
b
b
b
d
c
c
c
b
d
d
29
27
25
26
30 31 32
1
2
25
3
8
10
10
10
12
17
4
16
15
18 13
21
5
5
25
39
38
26 34 33
25
37
7
20
35
36
19 14
9
9
9
11
28
23 22
24 6
magicolor 2490MF

magicolor 2490MF
EXTERNAL PARTS
Key Part No. Description Destinations Class QTY Standard parts
1 4139 1552 02 IR RIGHT COVER ＩＲ右カバー C 1 a-9739 0312 14
b-9739 0308 14
c-9735 0306 14
d-9735 0308 14
2 4139 1402 03 RIGHT COVER 右カバー C1
3 4139 1417 01 IR REAR COVER ＩＲ後カバー C1
4 4139 2213 01 DUCT ダク ト D1
5 4106 2063 01 SCREW ねじ C8
6 4139 R727 00 OPTICAL UNIT 光学ユニ ッ ト S1
7 0816 6201 01 FERRITE CORE フェライトコア D1
8 4139 6069 03 CONTROL PANEL ASSY 操作パネル Ａ Ｓ Ｓ Ｙ B,H I 1
8 4139 6070 04 CONTROL PANEL ASSY 操作パネル Ａ Ｓ Ｓ Ｙ C,D1,D3,J I 1
8 4139 6071 03 CONTROL PANEL ASSY 操作パネル Ａ Ｓ Ｓ Ｙ A1 I 1
9 1492 1083 01 BRACKET 取付板 D3
10 1492 1043 01 CAP キャップ C3
11 1492 1039 02 FFC ＦＦＣ C1
12 4980 1113 01 SEAL シール C1
13 4556 7323 12 LABEL magicolor 2490MF ラベル ｍａｇ ｉ ｃｏ ｌ ｏ ｒ ２４９０ＭＦ C1
14 4139 7325 01 LABEL PICTBRIDGE ラベル Ｐ Ｉ Ｃ Ｔ ＢＲ Ｉ ＤＧ Ｅ C1
15 4139 2211 01 DUCT ダク ト D1
16 4139 2214 01 SEAL シール C1
17 4139 2212 01 DUCT ダク ト D1
18 4139 1404 02 FRONT LOWER COVER 前下カバー C1
19 4136 7500 01 LABEL KM ラベル ＫＭ ロゴ C1
20 4139 1409 03 FRONT COVER 前カバー C1
21 4139 2382 02 SHIELD シールド D1
22 4139 1403 04 LEFT COVER 左カバー C1
23 4139 7454 01 LABEL ラベル C1
24 4139 1431 03 HOLDER ホルダ D1
25 4128 2019 01 RUBBER FOOT ゴム足 D4
26 4139 1430 01 SUPPORTER 固定具 C2
27 4139 1551 02 IR LEFT COVER ＩＲ左カバー C1
28 4139 5556 01 LABEL CAUTION ラベル 高温注意 A1 C 1
28 4139 5579 01 LABEL CAUTION ラベル 高温注意 CC1
28 4139 5589 01 LABEL CAUTION ラベル 高温注意 B,H C 1
28 4139 5590 01 LABEL CAUTION ラベル 高温注意 D1,D3,J C 1
29 4139 1413 02 LABEL ラベル C1
30 4139 1405 03 REAR COVER 後カバー C1
31 4139 1455 02 FILTER フィルタ C1
32 4139 1428 01 STAY 支柱 C1
33 4139 7451 01 LABEL ラベル C1
34 4139 2335 01 REGULATING PLATE 規制板 D1
35 4139 2319 01 SHOULDER SCREW 段ね じ C1
36 4139 1454 01 FILTER フィルタ C1
37 4139 6815 01 WIRE HARNESS ASSY ハーネス Ａ Ｓ Ｓ Ｙ D1
38 4556 7411 01 INSTRUCTIONS シー ト C1
39 4139 2302 02 BRACKET 取付板 D1
Page. 4

IR SECTION P 5
M4
SW4
D
a
a
b
a
10
21
6
22
4
1
9
22
30 28
29
26
1812
23
25
26
24
27
3
2
19
16
20
11
5
17
8
15
14
13
8
7
a
a
b
c
a
magicolor 2490MF

magicolor 2490MF
IR SECTION
Key Part No. Description Destinations Class QTY Standard parts
1 4980 1102 01 BELT ベル ト C 1 a-9739 0308 14
b-9721 0400 01
c-9646 0306 14
2 1492 1045 01 SHOULDER SCREW 段ネジ C1
3 4980 1110 01 HOLDER ホルダ D1
4 4980 1108 01 TENSION SPRING 引張コ イルばね C1
5 4556 9404 00 LABEL ラベル コ ピー禁止事項 A1 C 1
5 4556 9405 00 LABEL COPY PROHIBITION ラベル B,C,D1,D3,H,J C 1
6 4980 1111 01 PULLEY プーリ C1
7 1492 1050 01 CD SCALE ＣＤ スケール C1
8 1492 1057 01 TAPE テープ C2
9 1492 1036 01 FFC COVER ＦＦＣカバー D1
10 1492 1058 01 SHEET シー ト C1
11 1492 1051 01 FD SCALE ＦＤスケール C1
12 4980 1104 01 GEAR 16/57T ギヤ １ ６ ／ ５ ７ Ｔ C1
13 1492 1055 02 TAPE テープ C1
14 1492 1056 02 TAPE テープ C1
15 1492 1132 01 MAGNETIC SW リードスイッチ C1
16 1492 1052 01 TAPE テープ C1
17 1492 1034 02 TOP COVER ASSY 上カバー Ａ Ｓ Ｓ Ｙ C1
18 4980 1106 01 GEAR 19/40T ギヤ １ ９ ／ ４ ０ Ｔ C1
19 1492 1054 01 TAPE テープ C1
20 1492 1049 02 SHEET シー ト C1
21 1492 1053 01 TAPE テープ C1
22 4980 1105 01 COLLAR カラー C2
23 4980 1103 01 BRACKET 取付板 D1
24 4980 1114 01 SLIDER スライダー C1
25 1492 1035 01 MOTOR モータ B1
26 4647 1004 02 FERRITE CORE フェライトコア D2
27 1492 1041 02 TAPE テープ D1
28 1492 1040 01 HOLDER ホルダ D1
29 1492 1042 01 HOLDER ホルダ D1
30 1492 1044 01 HOLDER ホルダ D1
Page. 5
