Koshin SEH-50X User manual

21-04 011476914
INSTRUCTION MANUAL
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
MANUALE D'USO
MANUAL DE INSTRUCCIONES
Gasoline Engine Pump
Moto-pompe à essence
Benzinmotorpumpe
Motopompa a benzina
Bomba del Motor de Gasolina
《SEH-50X/80X/100X》
Model
Modèle
Modell
Modello
Modelo
Original instructions
TEL.: [phone] FAX.: [phone]
E-mail: [email protected]
12 Kami-Hachinotsubo Kotari, Nagaokakyo City,
Kyoto 617-8511 JAPAN
www.koshinpump.com

FORWARD
Congratulations on your purchase of KOSHIN water pump.
This manual will provide you with a good basic understanding of the operation and
basic maintenance of this machine.
If you have any question regarding the operation or maintenance of your machine,
please consult any KOSHIN dealer.
AVANT PROPOS
Nous vous remercions d'avoir choisi cette pompe à eau KOSHIN.
Pour votre sécurité et pour en retirer le meilleur service, nous vous conseillons
fortement de lire attentivement ce manuel d'instructions afin de vous familiariser
avec le fontionnement de votre nouvelle machine et d'apprendre à vous en servir
correctement. Si vous rencontrez des problémes dans l'utilisation ou I'entretien,
n'hésitez pas à consulter un revendeur KOSHIN.
VORWORT
Herzlichen Glückwunsch zu lhrem Kauf einer Wasserpumpe von KOSHIN.
Dieses Handbuch wird lhnen verhelfen die grundsätzlichen Bedienungs- und
Instandhaltungsverfahren dieses Geräts gut verständlich zu machen.
Für weitere Fragen über die Bedienung oder Instandhaltung lhrer Maschine wenden
Sie sich bitte an lhren KOSHIN Fachhändler.
PREFAZIONE
Vi ringraziamo per aver acquistato la pompa per acqua KOSHIN. Questo manuale
vi fornirà una buona comprensione di base del funzionamento e gli elementi
fondamentali per la manutenzione della macchina, Se avete qualche domanda a
proposito del funzionamento o della manutenzione della vostra macchina, non
esitate a consultare un rivenditore KOSHIN.
INTRODUCCIÓN
Le agradecemos por la compra de la bomba de aqua de KOSHIN.
Este manual le servirá para el entendimiento básico del funcionamiento y los
aspectos básicos del mantenimiento de esta máquina.
Si tiene alguna duda respecto al funcionamiento o al mantenimiento de la
máquina, por favor consulte a un distribuidor de KOSHIN.
INSTRUCTION MANUAL ©2021 by KOSHIN Ltd.
14th Edition, April 2021
All rights reserved. Any reprinting or unauthorized use without the written
permission of KOSHIN LTD. is expressly prohibited.
Printed in Japan.
MANUEL D'UTILISATION 2021 par KOSHIN LTD
Quatorze Édition, avril 2021.
Tous droits réservés. Toute reproduction ou tout autre usage de ce manuel
est interdite sans autorisation écite de KOSHIN LTD.
Imprimé au Japon.
BEDIENUNGSANLEITUNG 2021 von KOSHIN Ltd.
14. Ausgabe, April 2021
Alle Rechte vorbehalten. Nachdruck oder unberechtigte Anwendung ohne
schriftlicher Zustimmung durch KOSHIN LTD. ist ausdrücklich verboten.
Gedruckt in Japan.
MANUALE D'USO ©2021 da KOSHIN LTD.
14° Edizione, aprile 2021.
Tutti i diritti riservati. Qualsiasi ristampa o uso non autorizzato con permesso
scritto della KOSHIN LTD. sono formalemte proibiti.
Stampato in Giappone.
MANUAL DE INSTRUCCIONES ©2021 por KOSHIN LTD.
14aEdición, Abril 2021
Todos los derechos reservados. Ninguna parte de esta publicación puede
ser reproducida sin la previa autorización escrita por KOSHIN LTD.
Impreso en Japón
1 2

CONTENTS
TABLE DES MATIERES
INHALT
INDICE
INDICE
SAFETY PRECAUTIONS
PRECAUTIONS DE SECURITE
SICHERHEITSMASSNAHMEN
MISURE DI SICUREZZA
MEDIDAS DE SEGURIDAD...................................................................................... 5
NOMENCLATURE
TERMINOLOGIE
NOMENKLATUR
NOMENCLATURA
NOMENCLATURA................................................................................................. 7
STANDARD ACCESSORIES
ACCESSOIRES STANDARD
STANDARDZUBEHÖR
ACCESSORI DI SERIE
ACCESORIOS BÁSICOS........................................................................................... 9
PRE-OPERATION CHECKS
CONTROLES PRE-OPERATOIRES
KONTROLLEN VOR DER INBETRIEBNAHME
CONTROLLI PRIMA DELLA MESSA IN MOTO
COMPROBACIONES ANTES DEL FUNCIONAMIENTO.......................................... 10
PREPARATIONS FOR STORAGE
PREPARATION AU MAGASINAGE
VORBEREITUNG FÜR DIE LAGERUNG
PREPARATIVI PER LA MESSA A RIPOSO
PREPARATIVOS PARA EL ALMACENAMIENTO.................................................... 16
TROUBLE AND REMEDY
PROBLEMES ET REMEDES POUR LA PARTIE POMPE
STÖRUNGEN UND ABHILFE
GUASTI E RIPARAZIONI
AVERÍA Y REPARACIÓN....................................................................................... 17
TROUBLESHOOTING PROCEDURES
PROBLEMES ET REMEDES POUR LA PARTIE MOTEUR
STÖRUNGSBESEITIGUNG
COME PROCEDERE PER LOCALIZZARE I GUASTl
PROCEDIMIENTO PARA LOCALIZAClÓN DE AVERÍAS.......................................... 22

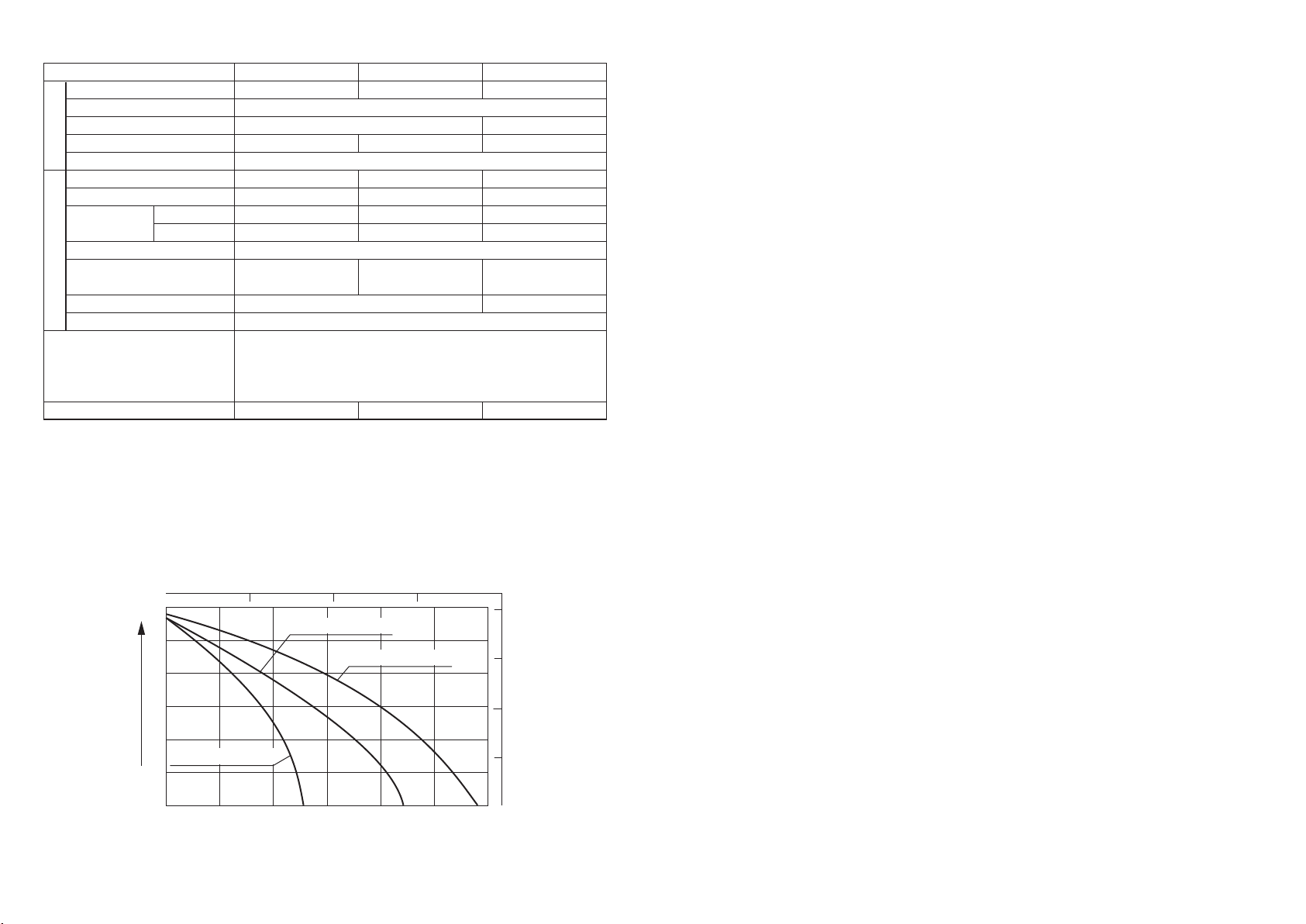

SPECIFICATIONS ................................................................................................... 27
SPÉCIFICATIONS ................................................................................................... 27
TECHNISCHE DATEN.............................................................................................. 28
SPECIFICAZIONl .................................................................................................... 28
ESPECIFICACIONES............................................................................................... 29
PERFORMANCE CURVE
CARACTERISTIQUE DE PERFORMANCE
LEISTUNGSKURVE
CURVA DI POTENZACURVA DE
FUNCIONAMIENTO................................................................................................. 29
3 4

SAFETY PRECAUTIONS
PRECAUTIONS DE SECURITE
SICHERHEITSMASSNAHMEN
MISURE DI SICUREZZA
MEDIDAS DE SEGURIDAD
WARNING
PLEASE READ AND UNDERSTAND THIS MANUAL COMPLETELY BEFORE
OPERATING THE MACHINE.
Important information is highlighted in this manual by the following notations.
ATTENTION
IL EST CONSEILLE DE LIRE CE MANUEL ATTENTIVEMENT ET INTEGRALEMENT
AVANT D'UTILISER LA MACHINE.
Dans ce manuel, les informations particulièrement importantes sont indiquées
de la manière suivante.
WARNUNG
UM SICH MIT DEM BETRIEB VERTRAUT ZU MACHEN, LESEN SIE BITTE VOR
INGEBRAUCHNAHME DER MASCHINE DIESE ANLEITUNG VOLLKOMMEN DURCH.
Informationen von besonderer Bedeutung sing in dieser Anleitung durch folgende
Bezeichnungen gekennzeichnet.
AVVERTENZA
VI PREGHIAMO Dl LEGGERE ATTENTAMENTE E INTEGRALMENTE QUESTO
MANUALE PRIMA DI FAR FUNZIONARE LA MACCHINA.
In questo manuale le informazioni particolarmente importanti sono
contrassegnate nel modo seguente.
ADVERTENCIA
POR FAVOR LEA Y COMPRENDA ESTE MANUAL CON CUIDADO ANTES DE USAR
LA MÁQUINA.
En este manual Ias informaciones muy importantes están remarcadas de la
siguiente manera.
WARNING
Failure to follow WARNING instructions could result in severe injury or death to
the machine operator, bystander, or person inspecting or repairing the machine.
ATTENTION
Le non-respect des instructions ATTENTION peut entraîner des blessures sérieuses
voire même mortelles pour la personne utilisant la machine, un passant ou la
personne vérifiant ou réparant la machine.
WARNUNG
Nichtbefolgung der WARNUNGS-Anweisungen könnte schwere Verletzungen oder den
Tod von Bedienungspersonen, Umstehenden oder Wartungspersonen verursachen.
AVVERTENZA
La mancata osservanza delle istruzioni date con AVVERTENZA puo provocare
infortunio grave o morte dell'operatore della macchina, di un astante o della
persona che verifica o ripara la macchina.
ADVERTENCIA
La inobservancia de las instrucciones de la ADVERTENCIA puede ocasionar heridas graves
o la muerte del operador o de la persona de inspección o reparación de la máquina.
CAUTION:
A CAUTION indicates special precautions that must be taken to avoid damage
to the machine.
PRECAUTION:
PRECAUTION indique les précautions à prendre pour éviter d'endommager la machine.
VORSICHT:
VORSICHT zeight Vorkehrungen an, die zur Vermeidung von Gerätebeschädigungen
zu treffen sind.
ATTENZIONE:
Con ATTENZIONE vengono segnalate le precauzioni speciali che devono essere
prese per evitare danni alla macchina.
PRECAUCIÓN:
PRECAUCIÓN muestra la indicación de las precauciones que se deben tener para
evitar daños a la máquina.
NOTE:
A NOTE provides key information to make procedures easier or clearer.
NOTA BENE:
NOTA BENE donne des informations nécessaires à une manipulation plus simple et
plus claire de la machine.
HINWEIS:
Ein HINWEIS gibt Schlüsselinformationen zur Erleichterung und Klarstellung
der Verfahren.
N.B:
Con N.B. vengono fornite informazioni importanti per rendere i procedimenti più facili
o più chiari.
NOTA:
Una NOTA provee la información necesaria para hacer el procedimiento fácil y claro.
5 6

7
NOMENCLATURE
TERMINOLOGIE
NOMENKLATUR
NOMENCLATURA
NOMENCLATURA
(SEH-50X)
(SEH-50X)
Oil filler (with oil gauge)
Bouchon de remplissage d'huile (avec jauge à huile)
Ölstutzen (mit Ölstandsanzeiger)
Bocchettone riempimento olio (con indicatore di livello dell'olio)
Orificio de lubricación (con indicador del nivel de aceite)
Water Drain plug
Boulon de vidange
Ablaßschraube
Tappo di drenaggio.
Tapón de drenaje
Suction
Aspiration
Ansaugöffnung
Aspirazione
Succión
Priming plug
ßouchon d'amorçage
Ansaugverschluß abschrauben
Tappo di adescamento
Tapón de cebador
Delivery
Refoulement
Förderöffnung
Erogazione
Descarga
Oil Drain plug
Boulon de vidange
Ablaßschraube
Tappo di drenaggio
Tapón de drenaje
Spark plug
Bougie d'allumage
Zündkerze
Candela
Bujía de encendido
Muffler
Pot d'échappement
Schalldämpfer
Marmitta
Silenciador
8
Recoil starter handle
Polgnée du lanceur
Rückstoßanlassergriff
Maniglia dell'avviamento a riavvolgimento.
Manija del arrancador de retroceso
Choke lever
Starter
Drosselhebel
Leva della valvola dell'aria
Palanca de estrangulación
Fuel tank cap
Bouchon réservoir à essence
Kraftstoffbehälterverschluß
Tappo del serbatoio della benzina
Tapón del tanque de combustible
Frame
Cadre
Rahmen
Telaio
Bastidor
Speed control lever
Levier de commande de regime
Drehzahl reglerhebel
Leva di comando della velocita
Palanca de control de la velocidad
Fuel cock / Stop switch
Robinet de carburant / Commande d'arret
Kraftstoffhahn / Stoppschalter
Rubinetto del carburante / Interruttore di arresto
Llave de paso de combustible / Interruptor de parada
Air cleaner
Filtre à air
Luftfilter
Filtro dell'aria
Filtro de aire

9
Standard accessories
Tool kit (Engine)
Instruction manual
Strainer (1 PC)
Pipe joint assy (2 PCS)
Hose band (3 PCS)
Accessoires standard
Jeu d'outils (Moteur)
Manuel d'instructions
Crépine (1 pc)
Raccord pour tuyau (2 jeux)
Collier pour tuyau (3 pcs)
Standardzubehör
Werkzeugsats (Motor)
Bedienungsanleitung
Sieb (1 Stk.)
Rohrstutzen-Bausatz (2 Stk.)
Schlauchbinder (3 Stk.)
Accessori di serie
Borsa utensili (motore)
Manuale di istruzioni
Filtro (uno)
Raccordi per tubi (due)
Collarini per tubo flessibile (tre)
Accesorios básicos
Juego de herramientas (Motor)
Manual de instrucciones
Colador (1 pieza)
Ensamblaje de unión de tubo (2 piezas)
Abrazadera para manguera (3 piezas)
10

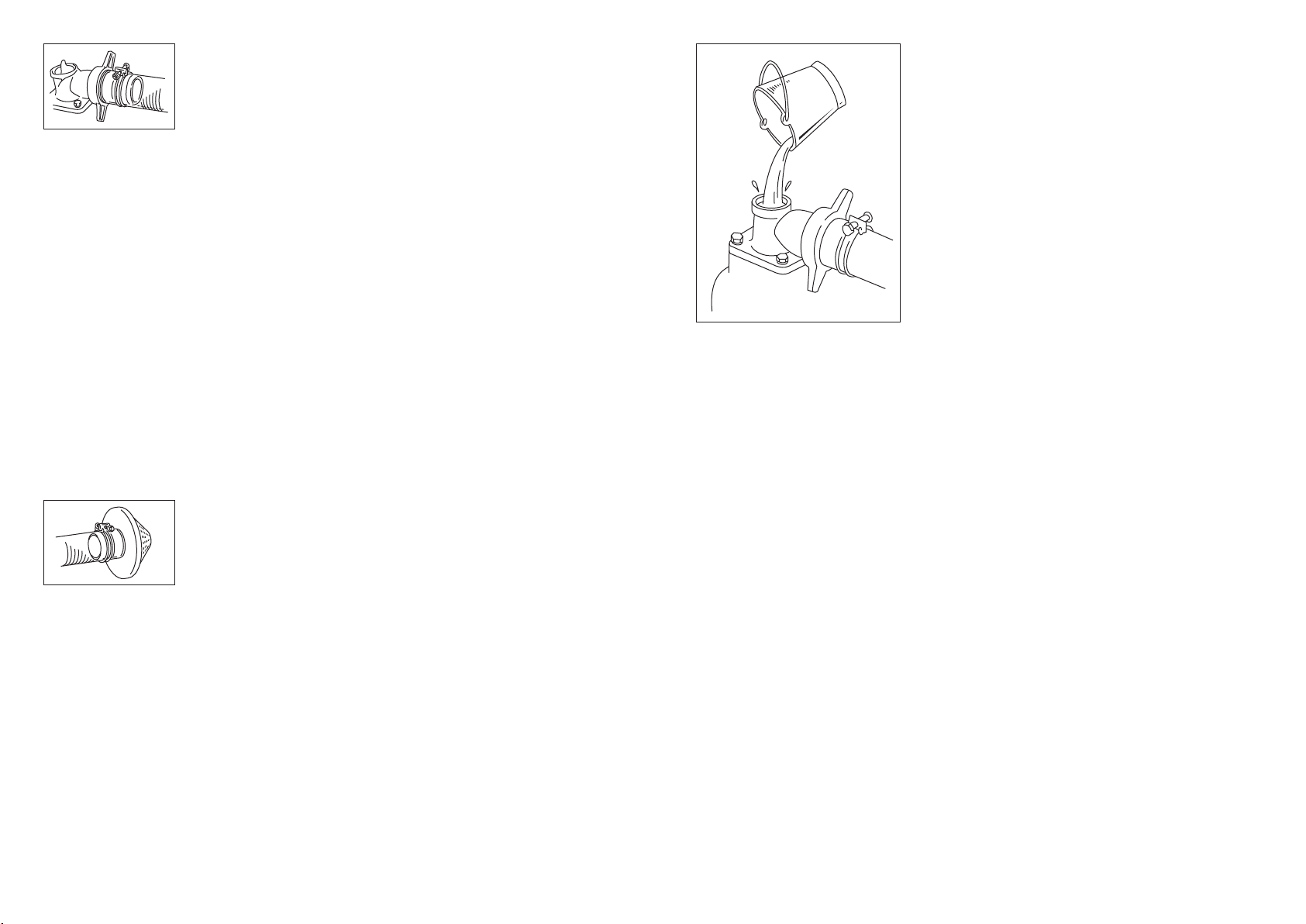

[A]HOSE INSTALLATION
1. Install the hose joint on the pump.
CAUTION:
When installing the joint to the pump, be sure the gasket is in place.
[A]INSTALLATION DES FLEXIBLES
1. Monter les raccords de flexible sur la pompe.
PRECAUTION:
Lors du montage du raccord à la pompe, vérifier que le joint d'étanchéité
soit bien en place.
[A]SCHLAUCH ANSCHLIESSEN
1. Die Schlauchverbindungen an die Pumpe anschließen.
VORSICHT:
Wenn das Verbindungsstück an die Pumpe angeschlossen wird darauf achten,
daß die Dichtung an ihren, Platz eingesetzt ist.
[A]INSTALLAZIONE DEL TUBO FLESSIBILE
1. Montare il raccordo del tubo flessibile sulla pompa.
ATTENZIONE:
Mentre si monta il raccordo sulla pompa, assicurarsi che la guarnizione sia
a posto.
[A]INSTALAClÓN DE LA MANGA
1. Instalar la unión de manga en la bomba.
PRECAUClÓN:
Al instalar la unión en la bomba, asegurarse de que la junta esté en su lugar.
PRE-OPERATION CHECKS
CONTROLES PRE-OPERATOIRES
KONTROLLEN DER INBETRIEBNAHME
CONTROLLI PRIMA DELLA MESSA IN MOTO
COMPROBACIONES ANTES DEL FUNCIONAMIENTO

11
[B]2. Connect the hose to the joint with band.
3. Connect the strainer to the inlet hose end.
NOTE: If air leak, water could not be drawn up.
[B]2. Fixer les flexibles sur les raccords avec un collier.
3. Fixer, de même, Ia crépine à l'autre extrémité du flexible d' aspiration.
NOTA BENE: Si les fixations ne sont pas correctes, l'air entrera dans les
flexibles et l'eau ne pourra pas être aspirée.
[B]2. Die Schläuche an die Verbindungsstücke mit den Schlauchbindern anschließen.
3. Das Sieb an das Schlaucheinlaßende anschließen.
HINWEIS: Liegt Undichtigkeit (Luftverlust) vor, kann Wasser nicht angesaugt werden.
[B]2. Collegare il tubo flessibile sul raccordo con il collarino.
3. Collegare il filtro sull'estremità del tubo flessibile d'immissione.
N.B.: In caso di perdita d'aria, l'aria non può essere aspirata.
[B]2. Juntar la manguera en la unión con un fleje.
3. Juntar el colador a la toma de la manguera.
NOTA: En caso de fuga de aire, el agua no se puede succionar.
[C]CAUTION:
Operate with strainer to avoid pump damage caused by foreign particle.
[C]PRECAUTION:
Ne pas retirer la crépine car la pompe risquerait d'être endommagé par les
corps étrangers alors aspirés.
[C]VORSICHT:
Das Sieb night entfernen, sonst kónnte die Pumpe durch Fremdkörper beschädigt
werden.
[C]ATTENZIONE:
Non levare il filtro, altrimenti materiale estraneo potrebbe danneggiare la pompa.
[C]PRECAUCIÓN:
No quitar el colador, dado que materiales extraños pueden dañar la bomba.
12
Water
1. Remove priming plug and add water until pump casing is filled up with water.
CAUTION:
If pump starts without water in the casing, mechanical seal could be damaged.
Eau
1. Retirer le bouchon d'amorçage et templir d'eau le corps de la pompe.
PRECAUTION:
Ne jamais faire fonctionner la pompe si elle n'est pas pleine.
Le joint mécanique risquerait d'être endommagé.
Wasser
1. Den Ansaugverschluß abschrauben und Wasser zugeben, bis das Pumpengehäuse
mit Wasser aufgefüllt ist.
VORSICHT:
Wird die Pumpe ohne Wasser angelassen, so könnte die Gleitringdichtung
beschädigt werden.
Acqua
1. Togliere il tappo di adescamento e aggiungere acqua finché la cassa della
pompa è piena d'acqua.
ATTENZIONE:
Se le pompa viene messa in moto senza acqua all'interno della cassa, la guarnizione
meccanica di tenuta rischia di essere danneggiata.
Agua
1. Quitar el tapón de cebador y añadir agua hasta que la caja de la bomba esté
completamente llena.
PRECAUCIÓN:
Si la bomba se pone en marcha sin agua en la caja, puede dañarse el sello mecánico.

13
NOTE:
• Ensure pump is placed on firm ground and nearest to available water source
as possible.
• The higher the suction head is the more time will be required for priming with
lesser discharge.
NOTA BENE:
• S'assurer que la pompe est installée sur un sol ferme et aussi près que possible
d'une source d'eau.
•Plus la tête d'aspiration est élevée et plus le temps d'amorçage sera long et le
débit sera faible.
HlNWEIS:
• Darauf achten, daß die Pumpe an einem festen Ort und möglichst nahe zu einer
Wasserquelle aufgesteilt wird.
•Je höher die Ansaugdruckhöhe, desto mehr Zeit wird für das Ansaugen mit
geringerer Förderleistung benötigt.
N.B.
• Assicurarsi che la pompa sia collocata su terreno solido e il più vicino possibile
all'acqua.
•Più la testa di aspirazione è elevata, più occorre tempo per l'adscamento e più
Io scarico diminuisce.
NOTA:
• Asegurarse de que la bomba esté puesta en un lugar firme y lo más cerca
posible de una fuente de agua.
•Cuanto más alta esté Ia carga de aspiración, más tiempo necesitará para la
succión con una descarga menor.
14
OPERATION
CAUTION: This water pump has been shipped without engine oil.
Please fill engine oil before operation.
UTILISATION
PRECAUTION:Cette pompe à eau est expédiée sans huile moteur.
Donc ne pas oublier de mettre de l'huile dans le moteur, faute de quoi
la pompe serait endommagée.
BETRIEB
VORSICHT:Diese Wasserpumpe wurde ab Werk ohne Motoröl versandt.
Öl auffüllen, sonst wird die Wasserpumpe beschädigt.
FUNZIONAMENTO
ATTENZIONE:Questa pompa per acqua è stata spedita senza olio motore.
Se non si fa il pieno d'olio, Ia pompa subirà dei danni.
FUNCIONAMIENTO
PRECAUClÓN: Esta bomba de agua se envió sin incluir aceite para motor. A menos
que Ud. Ia llene de aceite, puede causar daños en la bomba de agua.
Beware of water-hammering
Do not allow the wheel of a vehicle to run over the delivery hose. Do not close the
delivery valve abruptly, because water-hammer can cause heavy damage to the pump.
Attention au coup de bélier
Ne pas laisser un véhicule stationner sur le tuyau de refoulement ou ne pas fermer
brusquement la vanne de refoulement, ce qui engendrerait un coup de bélier
pouvant endommager gravement la pompe.
Auf Wasserschlag achten
Darauf achten, daß die Förderleitung nicht mit einem Fahrzeugrad überfahren wird
und das Ausfluß ventil nicht jäh absperren, sonst erfolgt ein Wasserschlag, der die
Pumpe schwer beschädigen könnte.
Evitare i colpi d'ariete
Non permettere che il tubo flessibile di erogazione venga schiacciato dalle ruote di un
veicolo e non chiudere bruscamente la valvola di erogazione, altrimenti si verificano i
colpi d'ariete, cosa che può causare grave danno alla pompa.
Tener cuidado con el ariete hidráulico
No deje que las ruedas de un vehículo pisen la manguera de descarga, o no cierre
la válvula de descarga de una manera brusca. Si no, ocurrirá un ariete hidráulico
que puede ocasionar daños graves a la bomba.
Do not put your hands or foreign objects in the release or valves when the pump is in use.
Ne pas laisser de corps étrangers du côté aspiration et refoulement pendant le
fonctionnement de la pompe.
Während des Betriebs Hände oder Fremdkörper nicht in die Ansaug- und Auslaßöffnung
hineinstecken.
Durante il funzionamento non introdurre le mani o corpi estranei nel foro di erogazione
o nel foro di aspirazione.
No meter la mano o cuerpos extraños en la salida de descarga o la toma de
aspiración durante el funcionamiento.

15
CAUTION: Running over the delivery hose.
PRECAUTION: Ecrasement du tuyau de refoulement
VORSICHT: Überfahren der Förderleitung
ATTENZIONE: Tubo flessibile di erogazione schiacciato
PRECAUCIÓN: Cuidado con pisar ia manguera de descarga.
CAUTION: Abrupt closing of delivery valve.
PRECAUTION: Fermeture brusque de la vanne de refoulement
VORSISCHT: Jähes Sperren des Ausflußventils
ATTENZIONE: Chiusura brusca della valvola di erogazione
PRECAUCIÓN: Cuidado con cerrar la válvula de descarga en forma brusca.
16
Drain of water after use
Water inside casing freezes below 0°C (32°F) in winter may cause pump damage.
After use, drain water from drain port at bottom before storing.
Vidange de l'eau après utilisation
En hiver, l'eau restant dans la pompe gèle á 0°C(32°F) et peut provoquer une
cassure du corps de la pompe. Il est donc nècessaire de purger la pompe après
son utilisation et avant son stockage.
Wasser nach dem Betrieb ablassen.
Wasser innerhalb des Gehäuses erfriert im Winter unterhalb von 0°C(32°F) und die
Pumpe könnte dadurch kaputtgehen. Nach dem Betrieb und vor der Lagerung das
Wasser aus der Ablaßöffnung an der Unterseite ablassen.
Far uscire l'acqua dopo l'uso.
L'acqua all'interno della cassa gela a 0°C(32°F) d'inverno e perciò Ia pompa si può
danneggiare. Dopo I'uso, far uscire tutta I'acqua dal foro di scarico in basso prima
di mettere in deposito.
Drenaje de agua después del uso
EI agua dentro de la caja se congela a 0°C(32°F) en invierno y como consecuencia
de ello la bomba puede estropearse. Después de usarla, drene el agua por el orificio
del drenaje antes de almacenarla.
PREPARATIONS FOR STORAGE
PREPARATION AU MAGASINAGE
VORBERITUNG FOR DIE LAGERUNG
PREPARATIVI PER LA MESSA A RIPOSO
PREPARATIVOS PARA EL ALMACENANIENTO
• Please take a moment to familiarize yourself with the proper operation and maintenance procedures in
order to maximize the efficiency of the engine.
• Prenez quelques instants pour vous familiariser avec les procédures de fonctionnement et d'entretien
afin d'utiliser ce moteur dans les meilleures conditions possibles de s curit et de performance.
• Bitte machen Sie sich mit den richtigen Bedienungs- und Wartungsvorgänge vertraut, um eine optimale
Betriebssicherheit und Effizienz dieses motor sicherzustellen.
• Si consiglia di dedicare un poco di tempo a familiarizzarsi con le corrette procedure operative e di
manutenzione di questo motore, al fine di poter utilizzare il motore stesso ai massimo della sicurezza e
dell'efficienza.
• Por favor,dedique unos instantes para, familiarizarse con el funcionamiento correcto y los procedimientos
de mantenimiento para rentabilizar ai máximo el uso seguro y la eficacia de este motor.

17
TROUBLE AND REMEDY
18
PROBLEMES ET REMEDES POUR LA PARTIE POMPE
Pump does not
operate.
Engine start failure.
(Refer to instruction manual of engine)
Blocked Impeller (Disassemble & clean)
Air leak at suction side
(Check piping at suction side)
Drop of engine output (Repair)
Damaged mechanical seal
(Replace mechanical seal)
High suction lift (Lower lift)
Thin or long or kink of hose
(Thicken or shorten or straighten hose)
Leak of water from water passage (Repair leak)
Blocked impeller (Disassemble & clean)
Wear and fear of impeller (Replace impeller)
Suction of air at suction side
(Check piping at suction side)
Insufficient priming water inside pump casing
(Prime fully) (fill up pump casing fully)
Imperfect tightening of drain cock
(Tighten the 2 plugs completely)
Imperfect revolution of engine (Repair engine)
Air leak at mechanical seal
(Replace mechanical seal)
Pumping volume
is small.
Pump does not
self-prime.
La pompe ne
tourne pas
Le moteur ne d marre pas
(Se référer au Manuel d'instructions du moteur)
Encrassage du rotor (Démonter et nettoyer)
Entrée d'air du côté aspiration
(Vérifier ia conduite du côté aspiration)
Eau d'amorçage insuffisante dans le corps
de la pompe (Remplir correctement)
Mauvais serrage de boulon de vidange
(Bien resserrer les 2 boulons)
Mauvaise rotation du moteur (Réparer le moteur)
Entrée d'air à partir du joint mécanique
(Remplacer ledit joint)
Défaut de
l'autoamorçage
Entrée d'air du côté aspiration
(Vérifier la conduite du côté aspiration)
Baisse de puissance du moteur (Réparer)
Rupture du joint mécanique (Remplacer ledit joint)
Côté aspiration surélévé (Le baisser)
Tuyau fin ou long ou faux-pli
(Epaissir ou racourcir ou retendre)
Fuite d'eau dans les conduites (Arrêter la fuite)
Encrassage du rotor (Démonter et nettoyer)
Usure du rotor (Remplacer le rotor)
Le volume pompé
est faible

19 20
STÖRUNGEN UND ABHILFE
Pumpe dreht sich
nicht.
Motor läßt nich an.
(Siehe Betriebsanleitung für den Motor)
FIügelrad klebrig (Ausbauen und reinigen)
Luft wird an der Asaugseite eingelassen
(Leitung an der Ansaugseite überprufen)
Motorleistung verringert (Ausbessern)
Gleitringdichtung gebrochen
(Gleitringdichtung auswechseln).
Übermäßige Ansaughöhe (Herabsetzen)
Schlauch zu dünn, zu lang oder eingeknickt
(Schlauch verkürzen, geraderichten oder einen
dickeren Schlauch verwenden)
Wasserlecke aus Wasserleitung (Lecke beseitigen)
FIügelrad durch einen Fremdkörper verstopft
(Ausbauen und reinigen)
FIügelrad verschlissen (FIügerlrad auswechseln)
Ansaugluft an der Ansaugseite
(Leitung an der Ansaugseite überprüfen)
Nicht genügend Ausaugwasser im Pumpengehäuse
(zum Ansaugen bringen)
Ablaßhahn nicht genügend angedreht
(Die beiden Verschlüsse vollkommen andrehen)
Motor dreht sich nicht einwandfrei um
(Motor ausbessern)
Luft dringt durch die Gleitringdichtung ein
(Gleitringdichtung auswechseln)
Pumpenfördermenge
zu gering.
Pumpe ist nicht
selbstansaugend
GUASTI E RIPARAZIONl
La pompa non gira Il motore non si avvia
(Vedere il manuale di istruzioni sul motore)
La ventola é bloccata (Smontare e pulire)
Entrata d'aria dalla parte dell'aspirazione
(Controllare itubi dalla parte dall'aspirazione)
Caduta del rendimento del motore (Riparare)
Rottura della guarnizione meccanica di tenuta
(Sostituire il pezzo)
Forte alzata di aspirazione (Abbassare)
Tubo elastico sottile o lungo o attorcigliato
(Usare più grosso o accorciare o raddrizzare)
Perdita d'acqua dal passaggio dell'acqua
(Fermare la perdita)
Intasamento di materia estranea nellaventola
(Smontare e pulire)
Logoramento della ventola (Sostituirla)
Aspirazione d'aria dalla parte dell'aspirazione
(Controllare la tubatura dalla parte dell'aspirzione)
Insufficienza d'acqua di innescamento all'interno della
cassa della pompa (innescare completamente)
Chiusura imperfetta del rubinetto di drenaggio
(Stringere completamente i due tappi)
Giri del motore imperfetti (Riparare il motore)
Entrata d'aria dalla guarnizione meccanica a tenuta
(Sostituire il pezzo)
Il volume di
pompaggio é scarso
La pompa non si
autoinnesca

21
AVERÍA Y REPARACIÓN
22
TROUBLESHOOTING PROCEDURES
La bomba no gira EI motor no funciona.
(Referirse al manual de instrucciones del motor)
Se pega el impulsor. (Desmontar y limpiar)
Entrada del aire en el lado de succión
(Comprobar la tubería de la succión)
Caída del rendimiento de motor (Reparar)
Rotura del sello mecánico
(Reemplazar el sello mecánico)
Levantamiento prolongado de la altura de aspiración
(Bajar)
La manguera es delgada, Iarga o retorcida
(Engrosar, cortar o enderezar)
Fuga de agua desde el paso de agua
(Eliminar la fuga)
Atasco de sustancias extrañas en el impulsor
(Desmontar y limpiar)
Desgaste del impulsor (Reemplazar el impulsor)
Succión de aire en el lado de succión
(Comprobar la tubería en la succión)
Insuficiente agua de cebadura dentro de la caja
de bomba (Cebar por completo)
Cierre insuficiente del tapón de drenaje
(Cerrar bien los dos tapones)
Revolución de motor imperfecta (Reparar el motor)
Entrada del aire desde el sello mecánico
(Reemplazar el sello mecánico)
Capacidad de
bombeo es pequeña
La bomba no se
autoceba
Starting
failure
Cannot see
"spark"
Is fuel drawn into
the cylinder?
1. Remove spark plug, and with its metal
part touching the cylinderhead, try to
build sparks in the spark plug.
2. If no spark flies between the electrodes
of the spark plug, replace it.
3. If still no spark, a qualified
service shop to check the engine.
1. Set combination control lever to
"CHOKE", pull the starter handle
several times and remove spark plug.
If the end of the spark plug is wet with
fuel, fuel suction is in order.
2. If fuel is not drawn properly, check the
carburetor entry and fuel strainer entry
for possible blockage.
3. When fuel is properly drawn and still
the engine cannot be started, try with
new fuel.
Is compression
sufficient?
1. Check compression by pulling starter
handle slowly.
If compression is low, check the
tightness of the spark plug and other
parts, and tighten all loose parts.
2. If compression is still low, have a
qualified service shop to check the
engine.

23
PROBLEMES ET REMEDES POUR LA PARTIE MOTEUR
24
STÖRUNGSBESEITIGUNG
Défaut de
démarrage
Etincelles
à la bougie
d'allumage?
Alimentation du
carburant au
cylindre?
Compression
suffisante?
1. Vérifier la compression en tirant
doucement la poigrn e du lanceur.
Si la compression est faible, vérfer le
serrage de la bougie d'allumage et autres
élements connexes. Resserrer toutes
les pièces qui seraient desserrées.
2. Si la compression reste faible, faire vérifier
le moteur par le service après-vente du
revendeur.
1. Retirer la bougie et vérifier si une
étincelle se produit au niveau des
électrodes.
2. S'il n'y pas d'étincelle, remplacer ladite
bougie.
3. S'il y a une étincelle, faire vérifier le
moteur par le service après-vente du
revendeur.
1. Mettre le levier d'accelérateur sur la
position starter "CHOKE", tirer plusieurs
fois la poignée du lanceur. Puis retirer
la bougie d'allumage. Si son extrémité
est mouillée, cela signifie que I'arrivée
d'essence est correcte.
2. Si I'arriv e d'essence est i ncorrecte,
vérifier I'entrée du carburateur et
I'entrée du filtre à essence oú il peut y
avoir blocage.
3. Si l'arrivée d'essence est correcte mais
que Ie moteur ne démarre toujours pas,
essayer un nouveau carburant.
Motor läßt
nich an
Sprühen Funken
aus der
Zündkerze?
Wind Kraftstoff
in den Zylinder
gesaugt?
1. Zündkerze herausschrauben und
während der Matallteil den Zylinderkopf
berührt versuchen in der Zündkerze
Fuken zu erzeugen.
2. Wenn keine Funken zwischen den
Zündkerzenelektroden sprühen die
Zündkerze auswechseln.
3. Wenn noch immer keine Funken sprühen,
den Motor von einer qualifizierten
Kundendienststelle überprüfen lassen.
1. Den Kombinations-Steuerhebel in die
Position "CHOKE" (Drossel) bringen,
den AnIassergriff mehrmals ziehen
und die Zündkerze herausschrauben.
Wenn das Ende der Zündkerze von
Kraftstoff durchnäßt ist, ist die
Kraftstoffansaugung normal.
2. Wenn Kraftstoff nicht richtig angesaugt
wird, den Vergaser und Filtersiebeinlaß
auf mögliche Verstopfung überprüfen.
3. Wenn Kraftstoff richtig angesaugt wird
und der Motor immer noch nicht
anspringt, nochmals mit einem neuen
Kraftsoff versuchen.
Liegt genügend
Verdichtung vor?
1. Durch langsames Ziehen des
Anlassergriffs die Verdichtung prüfen.
Wenn die Verdichtung zu gering ist
prüfen, ob die Zündkerzen und andere
Teile fest sitzen und etwaige lose Teile
fest anziehen.
2. Wenn die Verdichtung immer noch
gering ist, den Motor von einer
qualifizierten Kundendienststelle
überprüfen lassen.

25
COME PROCEDERE PER LOCALIZZARE I GUASTI
26
PROCEDIMIENTO PARA LOCALIZACIÒN DE AVERÍAS
Mancato
avviamento
La candela fa
scintille?
La benzina è
aspirata nel cilindro?
1. Togliere la candela e cercare di produrre
scintille toccando con la sua parte
metallica la testa del eilindro.
2. Se non escono scintille fra gli elettrodi
della candela, sostituirla.
3. Se ciononostante non escono scintille,
far controllare il motore da un meccanico
qualificato.
1. Mettere le leva di comando sulla
posizione ARIA, tirere la maniglia
dell'avviamento diverse volte e togliere
la cendela. Se l'estremità della candela
bagnata di benzina, l'aspi-reizione
della benzina è in ordine.
2. Se la benzina non è aspirata
correttamente, controllare l'entrata del
carburatore e l'entrata del filtro della
benzina per vedere se c' un'ostruzione.
3. Se la benzina è aspirata correttemente
e tuttavia il motore non si avvia,
provare con benzina nuova.
É sufficiente la
compressione?
1. Controllare la compressione tirando
lentamente la maniglia dell'avviamento.
Se la compressioneè bassa, controllare
se le candele e altre parti sono ben
strette, e stringere tutte le parti
allentate.
2. Se ia compessione è ancora bassa, far
controllare il motore da un meccanico
qualificato.
Fallas en el
arranque
Saltan chispas
en las bujía?
?
?
Es succionado el
combustible dentro
del cilindro?
Hay suficiente
compresión?
?
1. Quite la bujía, y con su parte metálica
que toca la culata de cilindro, trate de
hacer chispas en la bujía de encendido.
2. Si no saltan chispas entre los electrodos
de la bujía de encendido, reemplácela.
3. Si aún no saltan chispas, llame a la
tienda de servicio especializada para
que revise el motor.
1. Poner la palance del control de
combinación a "ESTRANGULACIÓN
(CHOKE)", tirar de la manija del
arrancador varias veces y retirar la
bujía de encendido.
Si la punta de la bujía de encendido
esta mojada con combustible, la succión
de combustible está en orden.
2. Si no está succionando bien el
combustible, compruebe las entradas
del carburador y del coIador de
combustibIe para verificar si existe un
posible bloqueo.
3. Cuando el combustible está siendo
correctamente succionado pero el motor
no se puede poner en funcionamiento,
pruebe con combustible nuevo.
1. Comprobar la compresión jalando de
la manija del arrancador lentamente.
Si la compresión está baja comprobar
la tensión de la bujía y otras partes,
y ajustar todos las partes flojas.
2. Si la compresión todavía está baja,
llame a la tienda de servicio
especializada para que revise el motor.

27 28
SPECIFICATIONS
Model
Connection Dia
Connection Thread
Total Head
Delivery Volume
Max. Suction Head
Model
Exhaust Volume
Output Rated Power
Max. Power
Fuel
Fuel Tank Capacity
Continuous Operating Time
Starting Method
Standard Accessories
Net Weight
PumpEngine
For the purpose of improvement, specifications are subject to changes without notice.
SPÉCIFICATIONS
Modèle
Connection Dia
Connection Thread
Chute totale
Débit maximum
Max. Suction Head
Modèle
Cylindrée
Puissance Nominale
Maxi
Carburant
Capacité du réservoir
à essence
Continuous Operating Time
Starting system
Accessories Standard
Poids
POMPEMOTEUR
En vue d'amélioration du produit. ces spécifications peuvent être modifiées sand préavis.
TECHNISCHE DATEN
Model
Connection Dia
Connection Thread
Gesamtdruckhöhe
Maximale Fördermenge
Max. Suction Head
Modell
Hubraum
Nennleistung
Max. Leistung
Kraftstoff
Kraftstofftank
-Fassungsvermögen
Continuous Operating Time
Anlassersystem
Standard-Zubehör
Gewicht
PUMPEMOTOR
Anderungen der technischen Daten zwecks Produktverbesserung ohne Vorankündlgung vorbehehalten.
SPECIFICAZIONI
Model
Connection Dia
Connection Thread
Altezza totale del getto
Massima erogazione
Max. Suction Head
Modello
Cilindrate
Potenza Nominale
Massima
Carburant
Capacité du réservoir
à essence
Continuous Operating Time
Sistema d'avviamento
Accessori Standard
Peso
PompaMotore
Al fine di migliorare il prodotto, le specificazioni sono soggette a modifiche senza preavviso.
SEH-50X SEH-80X SEH-100X
50 mm (2") 80 mm (3") 100 mm (4")
Parallel Pipe Thread
27 m (88 ft) 28 m (91 ft)
640 L/min(169 USG/min) 1100 L/min(290 USG/min) 1450 L/min(383 USG/min)
8 m (26 ft)
HONDA GX120 HONDA GX160 HONDA GX240
122 cm3163 cm3270 cm3
2.1kW(2.9PS)/3600rpm 2.9kW(3.9PS)/3600rpm 4.6kW(6.3PS)/3600rpm
2.4kW(3.3PS)/3600rpm 3.6kW(4.9PS)/3600rpm 5.9kW(8.0PS)/3600rpm
Automotive Unleaded Gasoline
2.0 L(0.53 gal ) 3.1 L(0.82 gal ) 5.3 L(1.4 gal )
2 hrs 2.5 hrs
Recoil Starter
2 Hose Couplings
3 Hose Bands,
1 Strainer,
1 Engine Tool Set
22kg(48.5 lbs) 28kg(61.7 lbs) 54kg(119.0 lbs)
SEH-50X SEH-80X SEH-100X
50 mm (2") 80 mm (3") 100 mm (4")
Parallel Pipe Thread
27 m (88 ft) 28 m (91 ft)
640 L/min(169 USG/min) 1100 L/min(290 USG/min) 1450 L/min(383 USG/min)
8 m (26 ft)
HONDA GX120 HONDA GX160 HONDA GX240
122 cm3163 cm3270 cm3
2.1kW(2.9PS)/3600rpm 2.9kW(3.9PS)/3600rpm 4.6kW(6.3PS)/3600rpm
2.4kW(3.3PS)/3600rpm 3.6kW(4.9PS)/3600rpm 5.9kW(8.0PS)/3600rpm
Normalbenzin
2.0 L(0.53 gal ) 3.1 L(0.82 gal ) 5.3 L(1.4 gal )
2 hrs 2.5 hrs
Rückstoßanlasser
2 Hose Couplings
3 Hose Bands,
1 Strainer,
1 Engine Tool Set
22kg(48.5 lbs) 28kg(61.7 lbs) 54kg(119.0 lbs)
SEH-50X SEH-80X SEH-100X
50 mm (2") 80 mm (3") 100 mm (4")
Parallel Pipe Thread
27 m (88 ft) 28 m (91 ft)
640 L/min(169 USG/min) 1100 L/min(290 USG/min) 1450 L/min(383 USG/min)
8 m (26 ft)
HONDA GX120 HONDA GX160 HONDA GX240
122 cm3163 cm3270 cm3
2.1kW(2.9PS)/3600rpm 2.9kW(3.9PS)/3600rpm 4.6kW(6.3PS)/3600rpm
2.4kW(3.3PS)/3600rpm 3.6kW(4.9PS)/3600rpm 5.9kW(8.0PS)/3600rpm
Essence ordinaire
2.0 L(0.53 gal ) 3.1 L(0.82 gal ) 5.3 L(1.4 gal )
2 hrs 2.5 hrs
Lanceur à retour
2 Hose Couplings
3 Hose Bands,
1 Strainer,
1 Engine Tool Set
22kg(48.5 lbs) 28kg(61.7 lbs) 54kg(119.0 lbs)
SEH-50X SEH-80X SEH-100X
50 mm (2") 80 mm (3") 100 mm (4")
Parallel Pipe Thread
27 m (88 ft) 28 m (91 ft)
640 L/min(169 USG/min) 1100 L/min(290 USG/min) 1450 L/min(383 USG/min)
8 m (26 ft)
HONDA GX120 HONDA GX160 HONDA GX240
122 cm3163 cm3270 cm3
2.1kW(2.9PS)/3600rpm 2.9kW(3.9PS)/3600rpm 4.6kW(6.3PS)/3600rpm
2.4kW(3.3PS)/3600rpm 3.6kW(4.9PS)/3600rpm 5.9kW(8.0PS)/3600rpm
Benzina normale per auto
2.0 L(0.53 gal ) 3.1 L(0.82 gal ) 5.3 L(1.4 gal )
2 hrs 2.5 hrs
Starter a riavvolgimento
2 Hose Couplings
3 Hose Bands,
1 Strainer,
1 Engine Tool Set
22kg(48.5 lbs) 28kg(61.7 lbs) 54kg(119.0 lbs)

PERFORMANCE CURVE
CARACTERISTIQUE DE PERFORMANCE
LEISTUNGSKURVE
CURVA DI POTENZA
CURVA DE FUNCIONAMIENTO
ESPECIFICACIONES
Modelo
Connection Dia
Connection Thread
Altura de elevación total
Volumen máximo de descarge
Max. Suction Head
Modelo
Desplazamiento del cilindro
Potencia Nominal
Máxima
Combustible
Capacidad del depósito
de combustible
Continuous Operating Time
Sistema de arranque
Accesorios estándar
Peso
BombaMotor
SEH-50X SEH-80X SEH-100X
50 mm (2") 80 mm (3") 100 mm (4")
Parallel Pipe Thread
27 m (88 ft) 28 m (91 ft)
640 L/min(169 USG/min) 1100 L/min(290 USG/min) 1450 L/min(383 USG/min)
8 m (26 ft)
HONDA GX120 HONDA GX160 HONDA GX240
122 cm3163 cm3270 cm3
2.1kW(2.9PS)/3600rpm 2.9kW(3.9PS)/3600rpm 4.6kW(6.3PS)/3600rpm
2.4kW(3.3PS)/3600rpm 3.6kW(4.9PS)/3600rpm 5.9kW(8.0PS)/3600rpm
Gasolina para automóvil
2.0 L(0.53 gal ) 3.1 L(0.82 gal ) 5.3 L(1.4 gal )
2 hrs 2.5 hrs
Arrancador de retroceso
2 Hose Couplings
3 Hose Bands,
1 Strainer,
1 Engine Tool Set
22kg(48.5 lbs) 28kg(61.7 lbs) 54kg(119.0 lbs)
Con el objeto de una mejore del producto, las especificationes están sujetas a cambios sin previo aviso.
Note: Performance ratings are guaranteed minimum, not inflated maximum.
TOTAL HEAD (m)
30
25
20
15
10
5
0 250 500 750 1000 1250 1500
SEH-50X (GX120)
SEH-100X (GX240)
SEH-80X (GX160)
(ft)
120
90
60
30
100 200 300
(USG/min)
29 30
