Kreg JIG KJSS User manual
Knurled Nylon Lock Nut
Écrou de blocage moleté en nylon
Contratuerca de nailon moleteada
Nylon Bolt
Boulon en nylon
Perno de nailon
*Bolt can feed through either way.
Base
Base
Base Pivot Pin
Pivot
Pasador giratorio
Hex Nut
Écrou hexagonal
Tuerca hexagonal
Arm
Bras
Brazo
*Mini Trak T-Nut
*Écrou en T Mini Trak
*Tuerca en T Mini Trak
*Mini Trak Bolt
*Boulon Mini Trak
*Perno Mini Trak

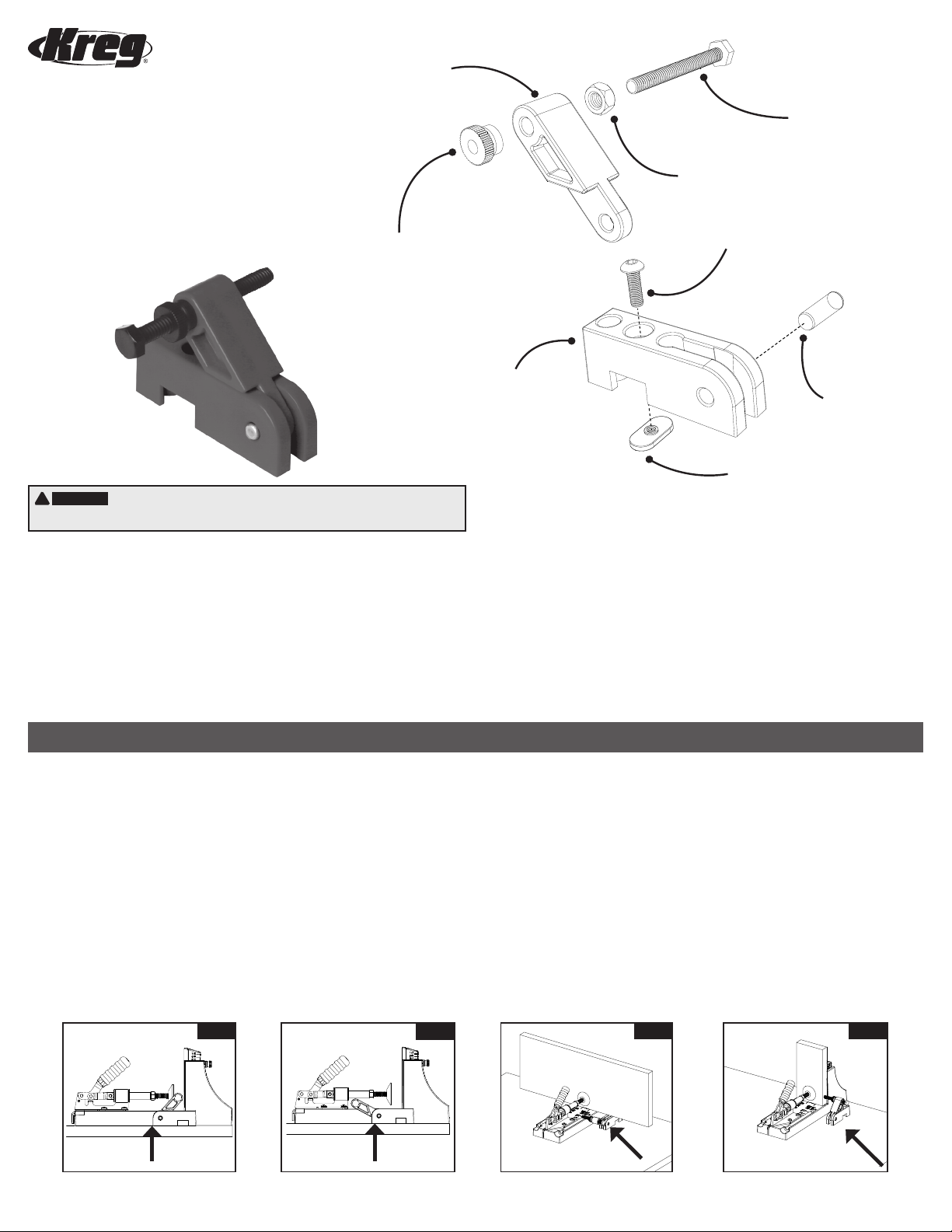

Assemble the Material Support Stop
1. Slide the center tongue of the Support/Stop Arm between the outside extensions
of the Support/Stop Base and align the pivot hole through all three surfaces.
2. Insert the Pivot Pin through one outside surface of the Support/Stop Base and
either tap into place with a mallet or a hammer and a block of wood to prevent
marring the end of the Pivot Pin. Continue to advance the Pivot Pin until it is
fully seated in the Support/Stop Base and Support/Stop Arm. Push the 1⁄4"-20
Hex Nut into the side of the Support/Stop Arm hex recess.
3. Thread the Nylon Stop Bolt from either side through the Support/Stop Arm
into the Hex Nut. Which side will depend on which side of the Kreg Jig®that
the Support/Stop will be used.
4. Thread the Knurled Nylon Lock Nut onto the Nylon Stop Bolt on the side of
the Support/Stop Arm opposite the Hex Nut. It may be necessary to thread
the Knurled Nylon Lock Nut onto the Nylon Stop Bolt prior to threading the
Nylon Stop Bolt into the Hex Nut in some applications.
NK9292
Version 1 - 01/2018
Material
Support Stop
Assembly and Instructions
Assemblage et instructions
Ensamblaje e instrucciones
ITEM# KJSS
Kreg Jig
®
Uses for the Kreg Jig®Support Stop
The Material Support/Stop is a dual function feature that both “Supports” large
panels to keep them perpendicular to the base of the jig, and “Stops” workpieces
in a desired position to easily repeat a 2-hole spacing across a rail.
If you intend to use the Support/Stop mainly as a support, we recommend
that you locate it 8-10"from the base of the jig to provide proper support across
the full width of a panel. Add multiple Support/Stops to your work surface to gain
more placement versatility (Item# KJSS). Screw holes are provided to screw
mount the Material Support/Stop to the work surface.
The Material Support/Stop is also designed to function as a position stop.
The end of the Nylon Stop Bolt is positioned to rest against the workpiece to
“center” the workpiece across the predetermined 2-hole spacing. By locking the
Nylon Stop Bolt in position several pieces of the same width may be located
and drilled quickly to minimize the time involved in measuring the pocket hole
location for each workpiece. When the stop position is no longer being used the
Material Support/Stop Arm may be pivoted out of the way to drill panels or large
face frame components. We recommend that you locate the Material Support/
Stop approximately 1⁄8"to 3⁄4"from the base of the jig for optimum performance
as a Stop.
You may notice that a notch in the bottom of the Support/Stop Base is sized to
span the prole of Kreg Mini Trak (sold separately). A special T-nut and #10-32
Machine Screw are included with the Material Support/Stop hardware pack for
mounting to the Kreg Mini Trak. By adding a length of Kreg Mini Trak (KMS7509)
to either side of the Kreg Jig®Benchtop Base an adjustable Support/Stop system
may be created to allow the drilling of several pocket holes across the width of
large panels at repeatable locations. Mini Trak sold separately.
The Material Support/Stop may also be used with the Kreg Jig®Portable Base
as a Stop. Mount the Material Support/Stop adjacent to the Portable Base in a
similar fashion as with the Benchtop Base.
Material Support/Stop shown
in “Stop” position.
Fig. 2A
1"tall Material Support/Stop shown
in “Support” position.
Fig. 2B
Material Support/Stop helping
to balance a panel.
Fig. 2C
Material Support/Stop positioning
workpiece for proper placement.
Fig. 2D
Material Support/Stop (Fig. 2A-D)
*Note: Mini Trak Bolt & T-Nut provided for use with Kreg Mini Trak, (KMS7509) sold separately.
WARNING:
!
This product can expose you to chemicals including Acrylonitrile and other chemicals,
which are known to the State of California to cause cancer and reproductive harm. For more information go to
www.P65Warnings.ca.gov.

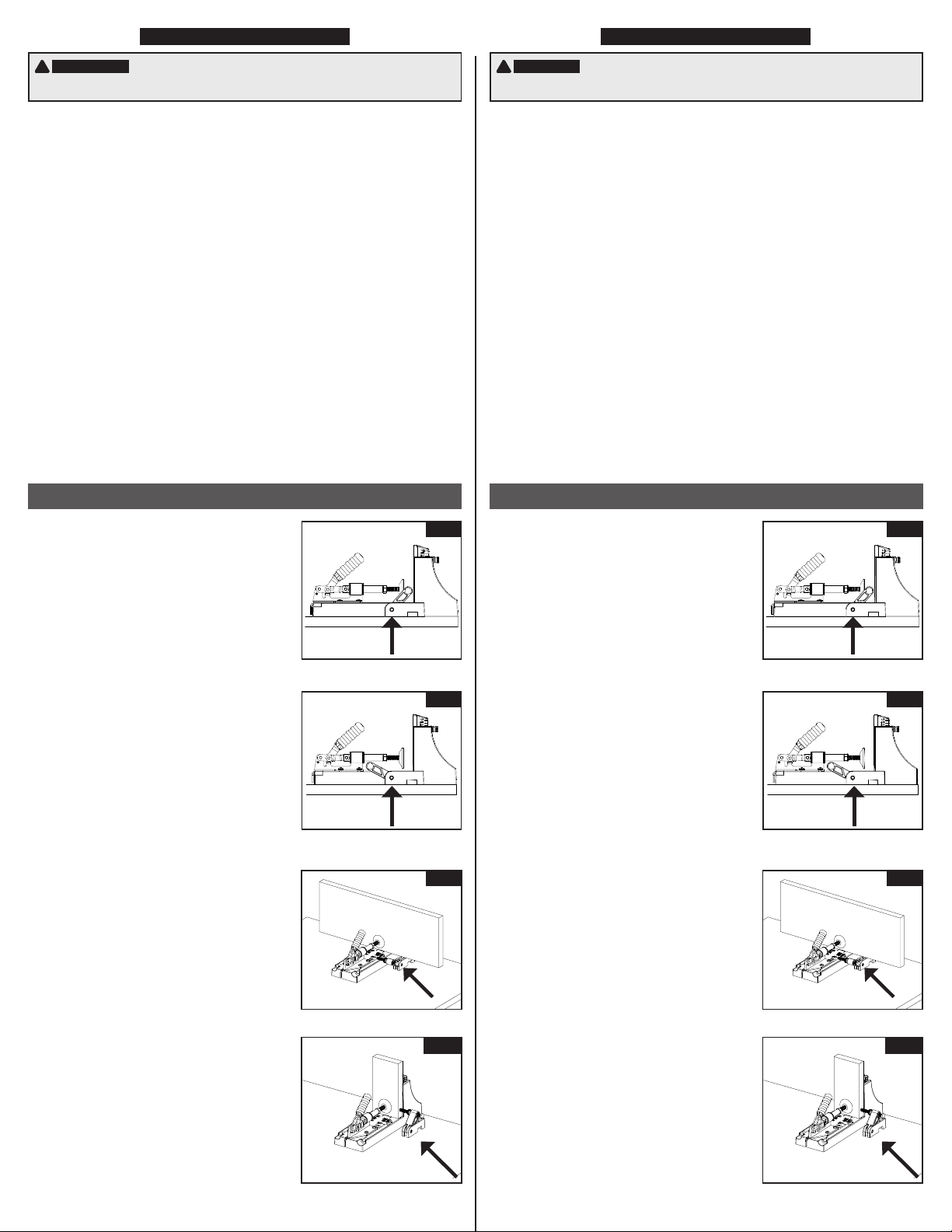

Utilisations de la cale de soutien Usos del tope de soporte
Fig. 2B
Cale de soutien d’une hauteur de 2,5 cm
illustrée en position de « soutien ».
Assemblage de la cale de soutien
1. Glissez la languette centrale du bras de la cale de soutien entre les
rallonges de la base de la cale de soutien et alignez l’orice du pivot
pour les trois surfaces.
2. Insérez le pivot dans une des surfaces extérieures de la base de
la cale de soutien et xez-le en place en frappant à l’aide d’un
maillet ou d’un marteau et d’un bloc de bois pour éviter d’éraer
l’extrémité du pivot. Continuez d’enfoncer le pivot jusqu’à ce qu’il
soit bien en place dans la base de la cale de soutien et le bras de
la cale de soutien. Poussez l’écrou hexagonal de 1⁄4-20 sur le côté
de l’empreinte hexagonale du bras de la cale de soutien.
3. Vissez le boulon d’arrêt en nylon sur un des côtés à travers le
bras de la cale de soutien dans l’écrou hexagonal. Le choix du côté
dépendra du côté du Kreg Jig®où la cale de soutien sera utilisée.
4. Vissez l’écrou de blocage moleté en nylon sur le boulon d’arrêt en
nylon sur le côté du bras de la cale de soutien qui est opposé à
l’écrou hexagonal. Il pourrait être nécessaire de visser l’écrou de
blocage moleté en nylon sur le boulon d’arrêt en nylon avant de visser
le boulon d’arrêt en nylon sur l’écrou hexagonal dans certains cas.
*Remarque : L’écrou en T et le boulon Mini Trak sont fournis pour une
utilisation avec l’outil Kreg Mini Trak (KMS7509), vendu séparément.
Cale de soutien (Fig. 2A-D)
La cale de soutien a une double fonction, soit de « soutenir »
les grands panneaux an qu’ils demeurent perpendiculaires à
la base du gabarit, et de « caler » les pièces avec lesquelles
vous travaillez dans la position souhaitée an de facilement
répéter l’espacement entre deux trous le long du rail.
Si vous prévoyez utiliser la cale de soutien principalement
comme support, nous vous recommandons de la placer à
environ 20 à 25 cm de la base du gabarit pour obtenir un
soutien approprié pour toute la grandeur d’un panneau.
Ajoutez de nombreuses cales de soutien à votre surface
de travail pour obtenir une plus grande polyvalence pour la
disposition d’éléments (article KJSS). Des trous de vis sont
percés pour installer la cale de soutien sur la surface de travail
à l’aide de vis.
La cale de soutien est également conçue pour caler des
pièces dans une certaine position. L’extrémité du boulon
d’arrêt en nylon est placée de manière à s’appuyer sur la
pièce avec laquelle vous travaillez pour « centrer » celle-ci
sur l’espacement prédéterminé entre deux trous. En xant le
boulon d’arrêt en nylon en place, plusieurs pièces de la même
largeur peuvent être placées et percées rapidement an de
réduire le temps nécessaire pour mesurer l’emplacement
du trou en angle pour chaque pièce. Lorsque la position de
cale n’est plus utilisée, le bras de la cale de soutien peut
pivoter pour être mis de côté, ce qui permet de percer les
panneaux ou les éléments de cadre à grande face. Nous vous
recommandons de placer la cale de soutien à environ 64 mm
à 95 mm de la base du gabarit pour un rendement optimal
comme cale.
Vous remarquerez peut-être qu’il y a une encoche au bas de la
base de la cale de soutien dont la dimension est prévue pour
étendre le prol du Kreg Mini Trak (vendu séparément). Un
écrou en T spécial et une vis à métaux no 10-32 sont inclus
dans la trousse de quincaillerie de la cale de soutien pour
le montage sur le Kreg Mini Trak. En ajoutant une longueur
de Kreg Mini Trak (KMS7509) d’un côté de la base pour
établi Kreg Jig®, un système de cale de soutien réglable peut
être créé an de permettre le perçage de plusieurs trous en
angle sur toute la largeur de grands panneaux à des endroits
identiques. Le Kreg Mini Trak est vendu séparément.
La cale de soutien peut également être utilisée avec la base
portative Kreg Jig®comme cale. Fixez la cale de soutien près
de la base portative de la même manière qu’avec la base
pour établi.
Español
French
Ensamblaje del tope de soporte
1. Deslice la lengüeta central del brazo de soporte/tope entre las
extensiones externas de la base del soporte/tope y alinee el oricio
del pivote en las tres supercies.
2. Inserte el pasador giratorio a través de una de las supercies
exteriores de la base del soporte/tope y dele un golpe para
posicionarlo con un mazo o un martillo y un bloque de madera
para evitar estropear el extremo del pasador giratorio. Continúe
introduciendo el pasador giratorio hasta que esté completamente
asentado en la base del soporte/tope y en el brazo del soporte/
tope. Empuje la tuerca hexagonal de ¼"-20 hacia el costado del
espacio libre hexagonal del brazo del soporte/tope.
3. Atornille el perno de tope de nailon por cualquiera de los lados
a través del brazo del soporte/tope en la tuerca hexagonal. El lado
dependerá de qué lado del Kreg Jig®se usará como soporte/tope.
4. Atornille la contratuerca de nailon moleteada al perno de tope
de nailon por el lado del brazo de soporte/tope opuesto a la tuerca
hexagonal. En algunas aplicaciones, podría necesitar atornillar la
contratuerca de nailon moleteada al perno de tope de nailon antes
de atornillar el perno de tope de nailon a la tuerca hexagonal.
*Nota: El perno y la tuerca en T Mini Trak se proporcionan para su
uso con Kreg Mini Trak, (KMS7509) se venden por separado.
Soporte/tope de material (Fig. 2A-D)
El soporte/tope de material es una característica de doble
función, que “soporta” paneles grandes para mantenerlos de
manera perpendicular a la base de la plantilla y “detiene” las
piezas de trabajo en la posición deseada para poder repetir la
distancia entre los 2 oricios por todo el riel, de manera sencilla.
Si desea usar el soporte/tope principalmente como soporte, le
recomendamos que lo ubique de 20,32 cm a 25,40 cm desde
la base de la plantilla para proporcionar el soporte adecuado
en todo el ancho del panel. Añada más soportes/topes a su
supercie de trabajo para ganar más versatilidad de ubicación
(artículo # KJSS). Los oricios para tornillos se proporcionan
para el montaje con tornillos del soporte/tope de material en la
supercie de trabajo.
El soporte/tope de material también está diseñado para trabajar
como un tope de posición. El extremo del perno de tope de
nailon está ubicado para apoyarse en la pieza de trabajo para
“centrarla” en la distancia entre los 2 oricios. Al bloquear el
perno de tope de nailon en su lugar, puede ubicar y taladrar
rápidamente varias piezas del mismo ancho para reducir el
tiempo que toma medir la ubicación de las cavidades ocultas
para cada pieza de trabajo. Cuando la posición de tope ya
no esté en uso, el brazo del soporte/tope de material puede
retirarse para taladrar paneles o componentes de estructura
delantera grande. Recomendamos que ubique el soporte/tope
de material de 3,18 cm a 19,05 mm desde la base de la plantilla
para obtener un rendimiento óptimo como tope.
Notará que la ranura en la parte inferior de la base del soporte/
tope tiene el tamaño para abarcar el perl del Kreg Mini Trak (se
vende por separado). La tuerca en “T” especial y el tornillo para
metales #10-32 están incluidos en el paquete de aditamentos
de soporte/tope de material para montaje en el Kreg Mini Trak.
Se puede crear un sistema ajustable de soporte/tope al añadir
un largo de Kreg Mini Trak (KMS7509) a cualquiera de los
lados de la base de banco Kreg Jig®para poder taladrar varias
cavidades ocultas por todo el ancho de los paneles grandes en
ubicaciones similares. Mini Trak se vende por separado.
El soporte/tope de material también se puede usar con la base
portátil Kreg Jig®como tope. Monte el soporte/tope de material
que está junto a la base portátil, como lo hizo con la base para
banco.
Cale de soutien illustrée en position de « cale ».
Fig. 2A Fig. 2A
Soporte/tope de material en posición “tope”.
Cale de soutien qui aide à tenir en équilibre un panneau.
Fig. 2C Fig. 2C
El soporte/tope de material ayuda a equilibrar el panel.
Cale de soutien qui permet de placer la pièce dans la
position appropriée.
Fig. 2D
El soporte/tope de material coloca a la pieza de trabajo
en la ubicación correcta.
Fig. 2D
Avertissement :
!
Cet article peut vous exposer à des produits chimiques, notamment à l’acrylonitrile et à
d’autres produits chimiques reconnus par l’État de la Californie comme étant la cause de cancers et de problèmes
liés aux fonctions reproductrices. Pour plus de renseignements, rendez-vous au www.P65Warnings.ca.gov.
Advertencia:
!
este producto puede exponerlo a sustancias químicas, incluidas el acrilonitrilo y otros
químicos, reconocidas por el estado de California como causantes de cáncer o daños en el aparato reproductivo.
Para obtener más información, visite www.P65Warnings.ca.gov.
Soporte/tope de material 2,54 cm de alto
en posición “soporte”.
Fig. 2B
Other Kreg Power Tools manuals
