Kuppersberg INLINEA 52 Installation and maintenance instructions

TECHNICAL PASSPORT
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
EXTRACTOR HOOD
КУХОННАЯ ВЫТЯЖКА
INLINEA 52/72
TECHNISCHER PASS
DUNSTABZUGSHAUBE

2
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
ABSCHNIT 1
VORSICHTSMASSNAHMEN..........................................................................................3
ABSCHNIT 2
INSTALLATION UND ABMESSUNGEN....................................................................6
ABSCHNIT 3
REINIGUNG UND WARTUNG .......................................................................................6
ABSCHNIT 4
FEHLERSUCHTABELLE...................................................................................................8
ABSCHNIT 5
ES KANN INTERESSANT SEIN....................................................................................9
INHALTVERZEICHNIS
SEHR GEEHRTER
KUNDE!
Vielen Dank für den Kauf
unseres Produkts! Wir sind sicher,
dass die moderne und funktionale
KUPPERSBERG-Markentechnologie,
die aus hochwertigen Materialien und
Komponenten hergestellt wird, ein
zuverlässiger Assistent in Ihrer Küche
ist.
Bitte lesen Sie diese Anweisungen
sorgfältig durch, bevor Sie mit der
Installation beginnen. Dies hilft Ihnen,
vorzeitige Ausfälle zu vermeiden und
die Lebensdauer des ausgewählten
Geräts zu maximieren.
Bitte beachten Sie, dass die
Installation dieses Geräts von einem
qualizierten Fachmann gemäß dieser
Anleitung durchgeführt werden muss.
Der Hersteller ist nicht verantwortlich
für die möglichen Folgen der
Nichteinhaltung dieser Bedingung.
Achtung!
DerHerstelleristnichtverantwortlich
für Fehler oder mögliche Tippfehler
in diesem Handbuch. Der Hersteller
behält sich das Recht vor, ohne
vorherige Ankündigung Änderungen
an Design, Design und Ausstattung von
Geräten vorzunehmen,die nach Ansicht
des Herstellers als notwendig und
nützlich erachtet werden. Mögliche
Änderungen wirken sich nicht auf
die grundlegenden Eigenschaften
aus, einschließlich derer, die sich auf
die Betriebssicherheit von Geräten
beziehen. Mögliche Änderungen haben

3
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
ABSCHNIT 1
VORSICHTS
MASSNAHMEN
1. Die Montage und der elektrische
Anschluss des Gerätes dürfen nur von
qualizierten Fachleuten autorisierter
Servicestellen durchgeführt werden.
2. Das Gerät ist für den Betrieb mit
Wechselstrom 220-240 V ausgelegt.
Stellen Sie sicher, dass die technischen
Parameter Ihres Heimelektriknetz mit
diesen Daten übereinstimmen. Für Pa-
rameter unterhalb oder oberhalb des
angegebenen Bereichs ist die Verwen-
dung des Geräts verboten.
3. Es ist verboten, einen Küchenluft-
reiniger an Lüftungskanäle anzuschlie-
ßen, um Rauch und Dämpfe von Geräten
zu entfernen, die nicht mit Strom, son-
dern mit anderen Energiequellen be-
trieben werden.
4. Schließen Sie das Gerät nur an ein
geerdetes Stromnetz an.
5. Es ist verboten, Gerichte aus
brennbaren Produkten unter dem Kü-
chenluftlter zuzubereiten.
6. Verwenden Sie den mit dem Gerät
gelieferten Aluminiumlter.
Die Verwendung anderer Materia-
lien ist verboten!
7. Schließen Sie das Gerät erst an
das Stromnetz an, wenn die Monta-
keinen Einuss auf die grundlegenden
Eigenschaften, einschließlich derer,
die sich auf die Betriebssicherheit von
Geräten beziehen.Abschnitt 1
ge und Installation des Geräts abge-
schlossen ist.
8. Benutzen Sie das Gerät nicht
ohne Aluminiumlter.
9. Berühren Sie nicht die Lichter.
10. Entfernen Sie den Aluminiuml-
ter nicht, während das Gerät in Betrieb
ist.
11. Es ist verboten, das Gerät direkt
vom Stromnetz zu trennen. Bei Bedarf
schaltet das Gerät über das Bedienfeld
aus,und nur dann,trennen es vom Netz.
Beim Einschalten: Schließen Sie zuerst
die Stromversorgung an und schalten
Sie dann das Gerät über das Bedienfeld
ein. aber nicht umgekehrt!
12. Das Gerät muss regelmäßig ge-
reinigt und gewartet werden.
13. Beachten Sie bei der Installation
des Geräts den erforderlichen Abstand
zwischen dem Gerät und dem Kochfeld
Ihres Ofens:
- mit einem Elektroherd: mindes-
tens 65 cm
- mit einem Gas- oder Gasofen: min-
destens 75 cm (Abb. 1)
14. Lassen Sie Kinder nicht mit Ver-
packungsmaterialien spielen - dies
kann gefährlich sein!
15.Das Gerät darf erst eingeschaltet
werden, nachdem die Töpfe und/oder
Pfannen auf den Herd gestellt wurden.
16. Schalten Sie das Gerät zur bes-
seren Luftreinigung in Ihrer Küche
nicht sofort nach Beendigung des Gar-
vorgangs aus: Lassen Sie das Gerät
etwa 15 Minuten lang einwirken. Zu
diesem Zweck können Sie auch die Ti-

4
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
Sensorisches
Eingebaute Dunstabzugshaube
INLINEA 52\72
Breite........................................520-720 мм
Steuerung............................. Sensorisches
Saugkraft............................................850 м3
LED-Beleuchtungslampen................LED
2х3.5W
Der Durchmesser des Auspuffrohrs
beträgt .................................. 120-150 mm
Spannung....................220-240 V / 50 Hz
Betriebsarten.......................... Entlüftung/
Rezirkulation
Geräuschpegel............................42-56 dB
Zubehör (optional)
Aktivkohlelter.................................... С6С
mer-Funktion verwenden (Taste „Auto
Off Timer“ auf dem Bedienfeld).
17. Stellen Sie sicher, dass die Küche
ausreichend belüftet ist, wenn gleich-
zeitig mit dem Gerät ein Gasherd ver-
wendet wird.
18. Bei Störungen wenden Sie sich
an das nächstgelegene autorisierte
Service-Center.
19. Beim Betrieb der Dunstabzugs-
haube im Abluftbetrieb ist darauf zu
achten, dass beim Einbau ein Luftkanal
mit dem entsprechenden Durchmesser
eingebaut wird. Um einen Leistungs-
verlust durch den Luftwiderstand des
Kanals zu vermeiden, ist es wichtig,
dass der Kanal nicht zu lang und ge-
krümmt ist. Verengen Sie den Kanal
nicht und machen Sie keine scharfen
Kurven. Außerdem ist es vorzuziehen,
einen glatten PVC-Kanal (rund oder
ach) als einen exiblen Wellkanal zu
verwenden,da die Biegungen des Well-
kanals das Geräusch der Haube erhö-
hen.
20. Der Hersteller übernimmt keine
Verantwortung für mögliche Schäden,
wenn die oben genannten Vorsichts-
maßnahmen nicht getroffen werden.
E - Ein/Aus
B - Drehzahlen
C- Beleuchtung
D - Reinigungsmodus
A- Den Motor ein- und ausschalten.
B - Drehzahlen (3 Geschwindigkei-
ten): Drücken Sie diese Taste, um den
Motor auf NIEDRIGE MITTLERE und
HOHE Drehzahlen zu bringen
С - Beleuchtung: Drücken Sie diese
Taste, um das Licht einzuschalten, und
drücken Sie erneut, um es auszuschal-
ten.
D - Sleep-timer Sie auf diese Schalt-
äche. Der Modus arbeitet für 15 Minu-
ten./ Stunde, innerhalb von 24 Stunden.

5
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
ABSCHNIT 2.
Installation und Abmessungen
Bitte packen Sie das Gerät aus und
überprüfen Sie es sorgfältig! Stellen Sie
vor Beginn der Installation sicher, dass
beim Transport der Haube keine sichtba-
ren Schäden auftreten. Bei Feststellung
solcher Mängel ist die weitere Installa-
tion und der Anschluss des Gerätes an
das Netzwerk untersagt!
ABSCHNIT 3.
Reinigung und Pege
Achtung! Trennen Sie das Gerät von
der Stromversorgung, bevor Sie mit der
Reinigung beginnen.
Aluminiumlter
Der Aluminiumlter ist so konstru-
iert, dass er Fettpartikel aus dem durch-
strömten Luftstrom abfängt. Dement-
sprechend muss dieser Filter regelmäßig
gereinigt werden. Die Häugkeit der
Reinigung hängt von der Häugkeit der
Verwendung des Luftlters ab. Im Durch-
schnitt wird empfohlen, es einmal im
Monat zu reinigen.
Entfernen Sie dazu die Filter. Wa-
schen Sie sie in Wasser mit einem neu-
tralen Flüssigwaschmittel. Trocknen Sie
sie und setzen Sie sie wieder in den
Luftlter ein. Im Laufe der Zeit kann sich
durch regelmäßiges Waschen die Farbe
der Filter ändern. Dies ist ein natürlicher
Prozess, der nicht fehlerhaft ist und kei-
nen Filterwechsel erfordert.
Diese Aluminiumlter können auch
in der Spülmaschine gereinigt werden.
So entfernen Sie Aluminiuml-
ter:
1. Drücken Sie die Filterverriegelung.
2. Ziehen Sie den Filter leicht nach
unten heraus.
Um bereits gereinigte Filter auszu-
tauschen, führen Sie die obigen Schritte
in umgekehrter Reihenfolge durch.
Kohlelter (wird im
Rezirkulationsmodus verwendet)
INLINEA 52 / 72

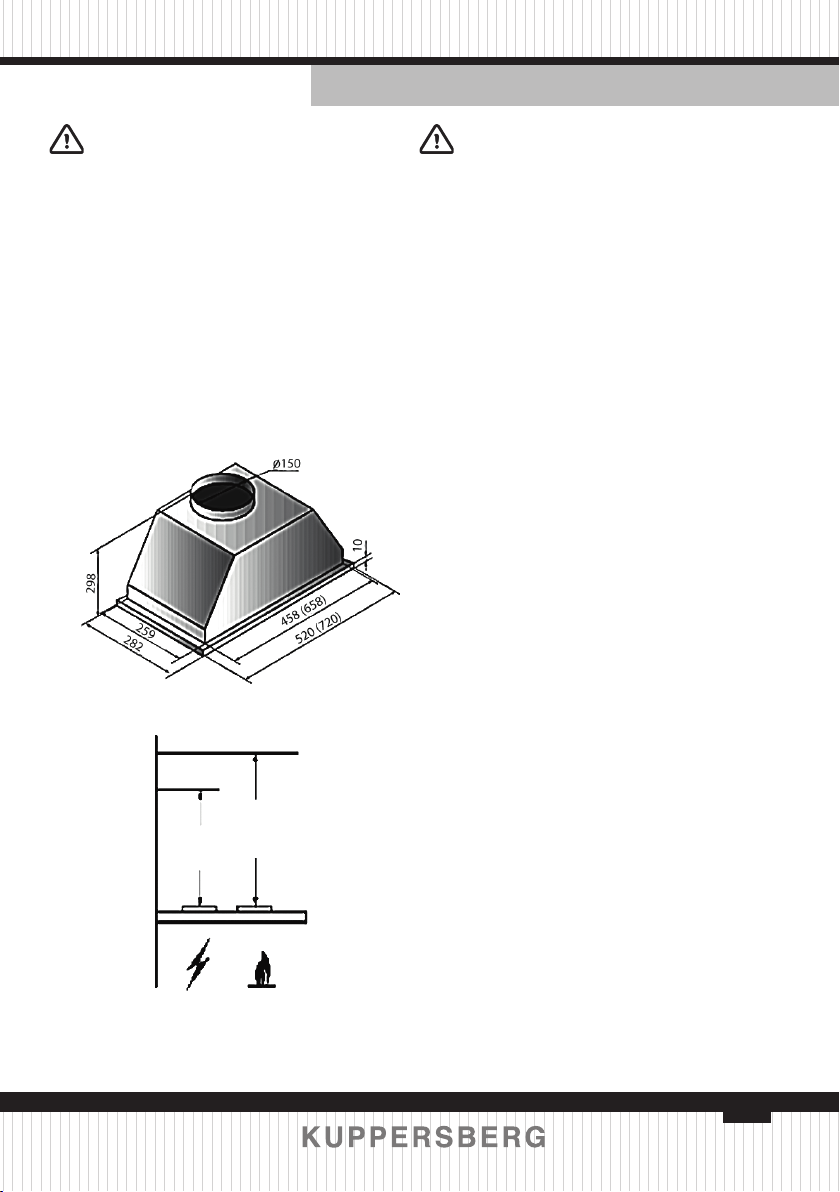

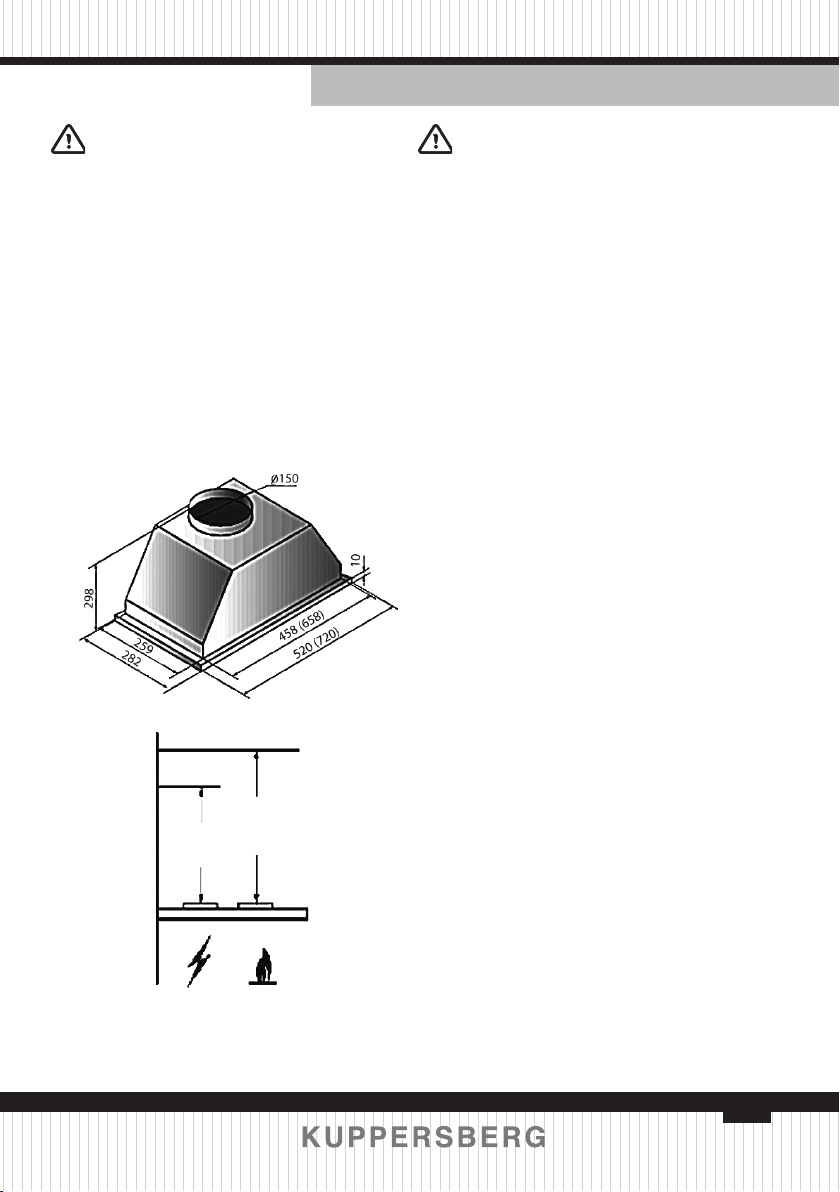

Abb. 1
E-Herd Gasherd
min
65 cm
max
75 cm

6
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
Der Kohlelter wurde entwickelt, um
Gerüche und Dämpfe während des Ga-
rens abzufangen. Es wird in Fällen ver-
wendet, in denen der Luftreiniger nicht
an einen speziellen Belüftungskanal an-
geschlossen werden kann, um die Luft
nach außen abzulassen. Es wird in Fäl-
len verwendet, in denen der Luftreiniger
nicht an einen speziellen Belüftungska-
nal angeschlossen werden kann, um die
Luft nach außen abzulassen.
Der Kohlelter wird regelmäßig aus-
getauscht. Die Filterwechselhäugkeit
ist abhängig von der Nutzungshäugkeit
des Luftlters, der Kochart und der Rei-
nigungshäugkeit der Aluminiumlter.
Im Durchschnitt wird empfohlen, den
Kohlelter 1 Mal in 4 Monaten auszu-
tauschen.
So entfernen Sie den Kohlelter:
1. Aluminiumlter entfernen
2. Drehen Sie den Kohlelter nach
links und ziehen Sie ihn in Ihre Richtung
3. Tauschen Sie den gebrauchten
Kohlelter gegen einen neuen aus
4. Setzen Sie die Aluminiumlter wie-
der ein
Wenn Sie den Luftlter von außen
reinigen müssen,verwenden Sie ein wei-
ches,feuchtes Tuch.Verwenden Sie keine
Scheuermittel. Für lackierte Edelstahl-
oberächen: um Kratzer zu vermeiden
Es wird empfohlen, mit einem wei-
chen, feuchten Tuch zu wischen und es
in Richtung des Malens der Oberäche
zu bewegen. Entfernen Sie keine Lam-
penschirme, während Sie die Oberäche
reinigen.
Achtung!
Verwenden Sie zur Reinigung keine
Dampferzeuger.
Achtung!
Die Nichtbeachtung der oben ge-
nannten Regeln zum Reinigen des Ge-
räts und zum Ersetzen von Filtern kann
zu einem Brand führen.
Glühlampen ersetzen
Trennen Sie das Gerät vom Strom-
netz, bevor Sie die Lampen austauschen.
Anschließend mit einem Schraubendre-
her den Lampenschirm abhebeln und
von unten abstützen. Nehmen Sie die
durchgebrannte Lampe heraus und er-
setzen Sie sie durch eine neue. Bringen
Sie die Lampenabdeckung wieder an
und drücken Sie leicht darauf, um sie
zu sichern. Achtung: Berühren Sie die
lampe nicht mit den Fingern, da dies die
Lebensdauer erheblich verkürzt.Verwen-
den Sie ein weiches, trockenes Tuch.
Achtung!
Wenn Sie den Luftreiniger transpor-
tieren müssen, trennen Sie ihn zunächst
von der Stromversorgung und bauen Sie
ihn auseinander. Verwenden Sie beim
Transport vorzugsweise die Originalver-
packung. Wenn das Gerät nicht vorhan-
den ist,verpacken Sie es mit Materialien,
die mögliche Transportschäden verhin-
dern.

7
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
ABSCHNIT 4.
Ursachen für Fehlfunktionen
Oft ist die Ursache für eine Fehlfunktion im Betrieb des Geräts eine geringfügige
Kleinigkeit. Bevor Sie sich an das Service Center wenden, prüfen Sie daher, ob
es möglich ist, die Probleme selbst zu beheben. Um dies zu tun, sorgfältig die
möglichen Ursachen für Störungen lesen.
Fehler Mögliche Ursache Fehlerbehebung
das Gerät funktioniert
nicht
Sicherung ist defekt.
Der Stecker ist schlecht in die
Steckdose gesteckt.
Es gibt keine Spannung im Netz.
Prüfen Sie, ob die Sicherung des
Geräts in Ordnung ist.
Stellen Sie sicher, dass der Stecker
fest in der Steckdose sitzt.
Ungenügende
Saugleistung
Falsche Geschwindigkeit gewählt
Filter verstopft
Erhöhen Sie die
Sauggeschwindigkeit der Haube
Filter reinigen oder austauschen
Lampe leuchtet nicht
Sicherung ist defekt
Die Lampe ist durchgebrannt oder
nicht richtig installiert
Prüfen Sie, ob die Sicherung des
Geräts in Ordnung ist
Vergewissern Sie sich, dass die
Lampe richtig eingesetzt ist, oder
ersetzen Sie sie
Beachten Sie!
Produktstörungen sind auch nicht:
Hauben
Leichte technische Gerüche in einem neuen Produkt während der ersten
Betriebszeit
Verletzung der Betriebsbedingungen der Bestandteile des Produkts aus Naturholz
Luftstrom durch die Lüftungskanäle
Ändern der Farbe der Körperelemente des Produkts während des Betriebs
Verdunkelung und Verformung der Fettlterelemente während des Betriebs

8
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
ABSCHNIT 5.
Es kann interessant sein.
Die physikalische Eigenschaft der Lautstärke - der Schalldruckpegel - wird in
Dezibel (dB) gemessen.„Noise“- eine chaotische Mischung von Klängen.
Eine Person kann Geräusche mit einer Lautstärke von 10-15 dB oder höher
hören.
Bei der Wahl einer Dunstabzugshaube muss besonders auf eine technische
Anzeige wie den Geräuschpegel geachtet werden.Dieser Parameter ist wichtig,weil
jeder von uns viel Zeit in der Küche verbringt. Dies gilt insbesondere für Frauen, die
ihre Lieben mit köstlich zubereiteten Gerichten verwöhnen möchten.
Umfragen zufolge verwenden 40% der Frauen Dunstabzugshauben nicht für
ihren beabsichtigten Zweck (dh den Prozess der Luftansaugung), gerade weil sie
durch den Lärm, den sie verursachen, gestört werden.
Infolgedessen wird ein solches notwendiges und notwendiges Gerät in der
Küche wie ein Küchenluftreiniger, der dazu bestimmt ist, die Luft von Gerüchen,
Fett, Ruß und Rauch zu reinigen, zu einer absolut sinnlosen Anschaffung.
Im Vergleich zu vielen Herstellern von Dunstabzugshauben sind„KUPPERSBERG“
-Hauben leise. Selbst bei einer maximalen Saugleistung von 1000 m3 erreicht der
Geräuschpegel nur 56 dB, was den Garvorgang so angenehm und nützlich wie
möglich macht.
Um ein umfassendes Verständnis der Dezibel-Skala zu erhalten, können Sie die
Parameter anhand der folgenden Richtlinien vergleichen:

9
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
Typische Geräuschintensität
Ungefährer
Schalldruckpegel,
dB
Feature Schallquelle und Entfernung dazu
160 Schockverletzungen Ein Schuss von einem Kaliber .0303 in der Nähe des
Ohrs
150 Prellung,
Verletzungen Mondraketenstart, 100 m.
140 Prellung Start mit dem Düsenugzeug, 25 m.
120 Fast unerträglich Der Maschinenraum des U-Bootes.
Presslufthammer, 1 m
100 Extrem laut Sehr laute Fabrik. U-Bahn-Wagen (zeitweise)
90 Sehr laut
Schwerer Diesel-LKW, 7 m.
Straßenhammer im Betriebsmodus, 7 m.
Eisenbahngüterwagen, 7 m.
80 Sehr laut Weckruf, 1 m.
Motorrad mit Schalldämpfer, 1 m
75 Laut In einem Eisenbahnwagen.
Schrei, 1 m. Lautes Lachen, 1 m.
70 Laut
In der Kabine eines Kleinwagens, der sich mit
einer Geschwindigkeit von 50 km/h bewegt;
Wohnungsstaubsauger, 3 m. Lautes Gespräch, 1 m
65 Deutlich hörbar Schreibmaschine Normales Gespräch, 1 m
40 Ziemlich hörbar Institution, in der es keine besonderen Lärmquellen
gibt
35 Ein bisschen hörbar Zimmer in einer ruhigen Wohnung.
Sehr leises Gespräch
25 Laut Landschaft abseits der Straße. Flüstern einer Person,
1 m.

10
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
IMPORTEUR:
GmbH «MG Rusland», 141400
Khimki, Butakovo Str., 4
Der Hersteller behält sich das Recht vor, Änderungen an Design, Konguration
und Design von Geräten vorzunehmen.
XX XX XXXXX
ZSeriennummer
Monat
Jahr
BESTIMMUNG DES DATUMS DER ERZEUGUNG VON
WAREN NACH SERIENNUMMER:

11
ENGLISH TECHNICAL PASSPORT
Extractor hood
SECTION 1
SAFETY PRECAUTIONS..................................................................................................12
SECTION 2
MOUNTING AND DIMENSIONS.................................................................................15
SECTION 3
CLEANING AND MAINTENANCE...............................................................................15
SECTION 4
TROUBLESHOOTING........................................................................................................17
SECTION 5
HELPFUL INFORMATION..............................................................................................18
CONTENTS

12
TECHNICAL PASSPORT ENGLISH
Extractor hood
DEAR CUSTOMER,
Thank you for purchasing our
equipment! We are sure that appliances
of the KUPPERSBERG brand, which are
modern, functional and made of high
quality materials and components, will
be a reliable assistant in your kitchen.
Please read this manual carefully
before starting any installation work. It
will help you avoid premature failure,
as well as extend the life of your
appliance to the maximum possible.
Please note that the installation
of this appliance must be carried
out by a qualied technician and in
accordance with these instructions.
The manufacturer is not liable for any
consequences of failure to observe this
condition.
Caution!
The manufacturer is not responsible
for any possible errors or misprints
in this manual. The manufacturer
reserves the right to make any changes,
without prior notice, to design, outside
appearance and scope of supply of
appliance, which will be considered as
necessary and useful according to the
manufacturer’s point of view. Possible
SECTION 1.
SAFETY PRECAUTIONS
1. Assembling and electrical
connection of the appliance must be
carried out by skilled technicians of
authorized service center.
2. The appliance is designed
to operate on 220-240 V AC. Make
sure that the technical parameters
of your home power supply system
correspond to the data for the power
supply.If parameter values are above
or below the specied range, the use
of the appliance is prohibited.
3. Do not connect the kitchen air
cleaner to the ventilation channels
that are used to remove smoke and
fumes from the equipment operating
on any other energy sources except
electric one.
4. The appliance is to be
connected only to an earthed power
supply system.
5. Do not cook ammable foods
below the kitchen air cleaner.
6. Use aluminum lter that comes
with the appliance. The use of other
materials is prohibited!
7. Do not connect the appliance
to the power supply system, until the
modications will not affect the basic
properties, including those that relate
to safe operation of the appliance.

13
ENGLISH TECHNICAL PASSPORT
Extractor hood
assembly and installation of the ap-
pliance is completed.
8. Do not use the appliance with-
out the aluminum lter in place.
9. Do not touch the lamps.
10. Do not remove the aluminum
lter while the appliance is in opera-
tion.
11. Do not disconnect the appli-
ance from the power supply system
directly. If necessary, turn the appli-
ance off using the control panel and,
only after that, unplug it from the
power supply system. When switch-
ing on: rst connect the appliance
to the power supply system, then
switch it on using the control panel,
but not vice versa!
12. The appliance requires regu-
lar cleaning and maintenance work.
13. When installing the appli-
ance, observe the required distance
between it and the cooking surface
of your stove:
- for an electric stove: at least 65
cm
- for a gas or gas-electric stove: at
least 75 cm (pic.1)
14. Do not allow children to play
with packaging materials, it can be
dangerous!
15.The appliance is allowed to be
turned on only once the pots and/or
pans are placed on the stove.
16. For best air cleaning in your
kitchen,do not turn off the appliance
immediately after the cooking pro-
cess is completed: let the appliance
run for a further 15 minutes. For this
purpose you can also use the timer
function (the button «Auto Switch
Off Timer» on the control panel).
17. Ensure adequate ventilation in
the kitchen,if a gas stove is operated
simultaneously with the appliance.
18. In case of any malfunctions,
contact your nearest authorized ser-
vice center.
19. If the kitchen hood is sup-
posed to operate in air discharge
mode, then during installation it is
important to provide a duct of the
corresponding diameter. To prevent
loss of performance caused by aero-
dynamic resistance of the duct, the
air duct must not be too long, or
curved. Never restrict the duct size,
or make sharp bends. In addition, it
is preferable to use smooth PVC duct
(round or at), rather than the exi-
ble corrugated one because bends of
a corrugated duct increase the noise
level of the hood.
20. The manufacturer does not
bear any responsibility for any pos-
sible damage, in case of non-compli-
ance with above precautions.

14
TECHNICAL PASSPORT ENGLISH
Extractor hood
Built-in hood INLINEA 52\72
Width...................................... 520-720 mm
Control.....................................Touchscreen
Suction power ................................850 m3
Light bulbs........................... LED, 2х3.5 W
Diameter of the air discharge
pipe......................................... 120-150 mm
Voltage.........................220-240 V / 50 Hz
Modes of operation........ Air discharge /
Recirculation
Noise level ...................................42-56 dB
Accessories (optional)
Charcoal lter........................................ С6С
Touchscreen
A- On/Off switch
B - Power speeds
C- Lighting
D - Cleaning mode
A- Hood motor On/Off
B – Power speeds (3 speeds): Press
on these switches, the motor runs at
LOW-MEDIUM-HIGH speeds.
C – Lighting: Press on this switch to
turn on the lights, and press again to
turn them off.
D - Shutdown timer: Press on
thisswitch.Works 15 min./hour while 24
hours.

15
ENGLISH TECHNICAL PASSPORT
Extractor hood
SECTION 2.
Mounting and dimensions
Please unpack and inspect the ap-
pliance! Before starting installation,
make sure that the hood has no obvi-
ous transport damages. If such defects
are detected, do not install or connect
the appliance to the mains.
SECTION 3.
Cleaning and maintenance
Caution! Before you start cleaning
the appliance, disconnect it from the
power supply.
Aluminum lter
Aluminum lter is designed to trap
grease particles out of the ow of air
running through it. For this reason,
the lter needs regular cleaning. The
cleaning interval depends on the
frequency of use of the air cleaner.
Generally, it is recommended to clean it
once a month.
To do this, remove the lters, wash
them in water with a neutral liquid
detergent, dry them,then set them back
in the air cleaner. Over time, lters may
change color due to a regular washing.
This is a natural process,which does not
indicate a defect, so lter replacement
is not required.
The aluminum lters can be washed
in the dishwasher.
How to remove aluminum
lters:
1. Press on the latch of the lter lock.
2. Pulling down a bit, remove the
lter.
In order to put the lters in place
after cleaning, follow the above
instructions in reverse order.
Carbon lter (used in
recirculated air mode)
INLINEA 52 / 72
Fig.1
Electric Gaz
min
65 сm
min
75 сm

16
TECHNICAL PASSPORT ENGLISH
Extractor hood
Carbon lter is designed to trap
odorsand fumes while cooking.It is used
in cases where there is no possibility
to connect the air cleaner to a special
ventilation duct for discharging air
outward.When operating the appliance
with a carbon lter, contaminated air is
sucked into the appliance and passes
through a carbon lter, and then clean
air is supplied to the kitchen.
The carbon lter should be replaced
at regular intervals. The interval of
lter replacement depends on the
frequency of use of the air cleaner,
style of cooking and frequency of the
aluminum lter cleaning. Generally, it
is recommended to replace the carbon
lter once every 4 months.
How to remove carbon filter:
1. Remove aluminum lters.
2. Turn the carbon lter to the left
and pull it.
3. Replace the old carbon lter with
the new one.
4. Put the lter back into place.
If necessary,clean the outside of the
air cleaner with a soft, damp cloth. Do
not use any abrasive cleaning agents.
For painted stainless steel surfaces: to
avoid scratching it is recommended to
wipe them with a soft, damp cloth in
the painting direction. Do not remove
the lamp cover during the surface
cleaning process.
Caution!
Do not use the steam generators
for cleaning.
Caution!
Not following the above rules for
cleaning the appliance and replacing
lters may cause re.
Replacing lamps
Before replacing lamps, disconnect
the appliance from the power supply.
Then,with a screwdriver,pry and remove
the lamp cover,while supporting it from
below. Remove the burned-out lamp
and replace it with a new one. Put the
lamp cover into place, press it slightly
and x it. Caution: do not touch the
lamp with your ngers, it signicantly
reduces its lifetime. Use a soft,dry cloth.
Caution!
If you need to transport the air
cleaner, rst of all, disconnect it
from the power supply and proceed
with disassembly. It is recommended
that you transport it in the original
packaging. If this packaging is not
available, package the appliance using
materials that prevent possible damage
resulting from transportation.

17
ENGLISH TECHNICAL PASSPORT
Extractor hood
SECTION 4.
Troubleshooting
Very often a malfunction of the appliance occur for minor reasons.So,before you
call for service center, please check whether you can troubleshoot yourself. For this
purpose please check the following possible causes of malfunctions.
Malfunction Possible cause Troubleshooting action
The appliance does not
operate
Faulty fuse
Plug is not properly
inserted into the outlet
There is no voltage in the
power supply system
1. Check the fuse of the
appliance
2. Make sure that plug is
properly inserted into the
outlet
Suction power is not
sufcient
Incorrect speed selected
Filters are clogged
1. Increase suction speed of
hood
2. Clean or replace lters
The lamp is not
lighting
Faulty fuse
The lamp is burned out or
incorrectly installed
1. Check the fuse of the
appliance
2. Make sure that the lamp
is installed correctly or
replace it
Please note!
The following shall not be considered as defects of the Product
Cooker
hoods
Minor technical smells coming from a new product during the
initial operation period
Violation of the operating conditions of the components of the
product, made of natural wood
Sound of the air ow passing through the ventilation ducts and
channels of the product
Discoloration of housing elements of the product when using the
product
Black discoloration and deformation of fat lter elements when
using the product

18
TECHNICAL PASSPORT ENGLISH
Extractor hood
SECTION 5.
Helpful information
Physical characteristics of the sound volume (the sound pressure level) is
measured in decibels (dB). «Noise» is a chaotic mix of sound.
The human ear can detect sounds with sound volume of 10-15 dB and above.
When choosing a kitchen hood,it is necessaryto payspecial attention to technical
indicators such as the noise level. This indicator is very important, because, and
that’s beyond a shadow of a doubt, each of us spends a lot of time on the kitchen. It
is especially common for women who love to please their loved ones with delicious
cooked dishes.
According to the surveys, 40% of women do not use kitchen hoods for their
intended purpose (it refers to the process of air suction), precisely because they are
annoyed with the noise level.
Consequently, such a necessary and needed in the kitchen appliance, kitchen
air cleaner, designed to remove airborne odors, grease, soot and smoke, becomes
almost meaningless.
In comparison with many other manufacturers of kitchen hoods, KUPPERSBERG
hoods are comfortably quiet. Even at maximum suction power of 1000 m3, noise
level reaches only 42 dB. This allows you to make the cooking process the most
comfortable and helpful.
For more complete understanding of the scale of decibels, you can compare
parameters of the following guidelines:
Intensity of typical noise sources
Approximate
sound pressure
level dB Characteristics Sound source and distance
160 Shock, trauma Shot of a gun of 0.303 caliber close to your ear
150 Contusion, trauma Rise of the lunar rocket, 100 m
140 Contusion Rise of the jet plane, 25 m

19
ENGLISH TECHNICAL PASSPORT
Extractor hood
120 Almost unbearable Engine room of submarine
Jackhammer, 1 m
100 Extremely noisy Very noisy factory
Subway car (intermittently)
90 Very noisy Heavy diesel truck, 7 m Road drill (without mufer), 7 m
Railway freight wagon, 7 m
80 Very noisy Ringing alarm clock, 1 m
Motorcycle with a silencer, 1 m
75 Noisy Inside railway carriage Shout, 1 m
Loud laughter, 1 m
70 Noisy Inside a small car, moving at a speed of 50 km/h Home vacuum cleaner, 3 m
Loud conversation, 1 m
65 Clearly audible Typewriter
Normal conversation, 1 m
40 Quite audible Institution, where there are no special sources of
noise
35 Hardly audible Room of a quiet apartment
Very mufed conversation
25 Quiet Rural areas located far from roads
Whisper of a person, 1 m
Recommendations of the manufacturer:
1. Check the correctness of the warranty card when purchasing the appliance.
2. Follow the instructions of the manual when operating the appliance.
3. Use only authorized service centers.
4. After carrying out any repairs by an authorized service center, the specialists
of the centre should provide you with a description of the work conducted. This
information may be useful for you in the future.
5. The lifetime of the product: 10 years.

20
TECHNICAL PASSPORT ENGLISH
Extractor hood
IMPORTERS:
LLC «MG Rusland», 141400
Moscow region, Khimki, Butakovo, 4
The manufacturer reserves the right to make any changes to design, outside
appearance and scope of supply of appliance.
XX XX XXXXX
ZSerial number
Month
Year
SERIAL NUMBER CHART:
