Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei
Weitergabe der Lasereinrichtung mitzugeben.
!
Automatischer Rotationslaser mit Neigungsfunktion
– Horizontale Selbstnivellierung durch magnetisch gedämpftes Pendelsystem,
verikales Ausrichten mit Justierfuß.
– Für alle horizontalen und vertikalen Ausrichtarbeiten.
– Der zusätzliche senkrechte Referenzstrahl eignet sich zum Loten
oder zum Ausrichten von Trennwänden.
– Mit der Wand-/Bodenkonsole kann vertikal nivelliert oder das Gerätes
auf der Wand befestigt werden.
– Der Neigungsmodus ermöglicht das Anlegen von schiefen Ebenen.
– Genauigkeit 2 mm / 10 m, Selbstnivellierbereich 3,5°
mit Out-Off-Level Funktion
Allgemeine Sicherheitshinweise
– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen
Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reflektierende, spiegelnde oder glänzende Flächen sind während
des Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.
Laserstrahlung!
Nicht in den Strahl blicken!
Laserklasse 2
< 1 mW · 635 nm
EN 60825-1:2014
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.

AquaPro
03
DE
L
H
J
K
I
D
G
B
C
A
F
E
PM
Q
O
N
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q

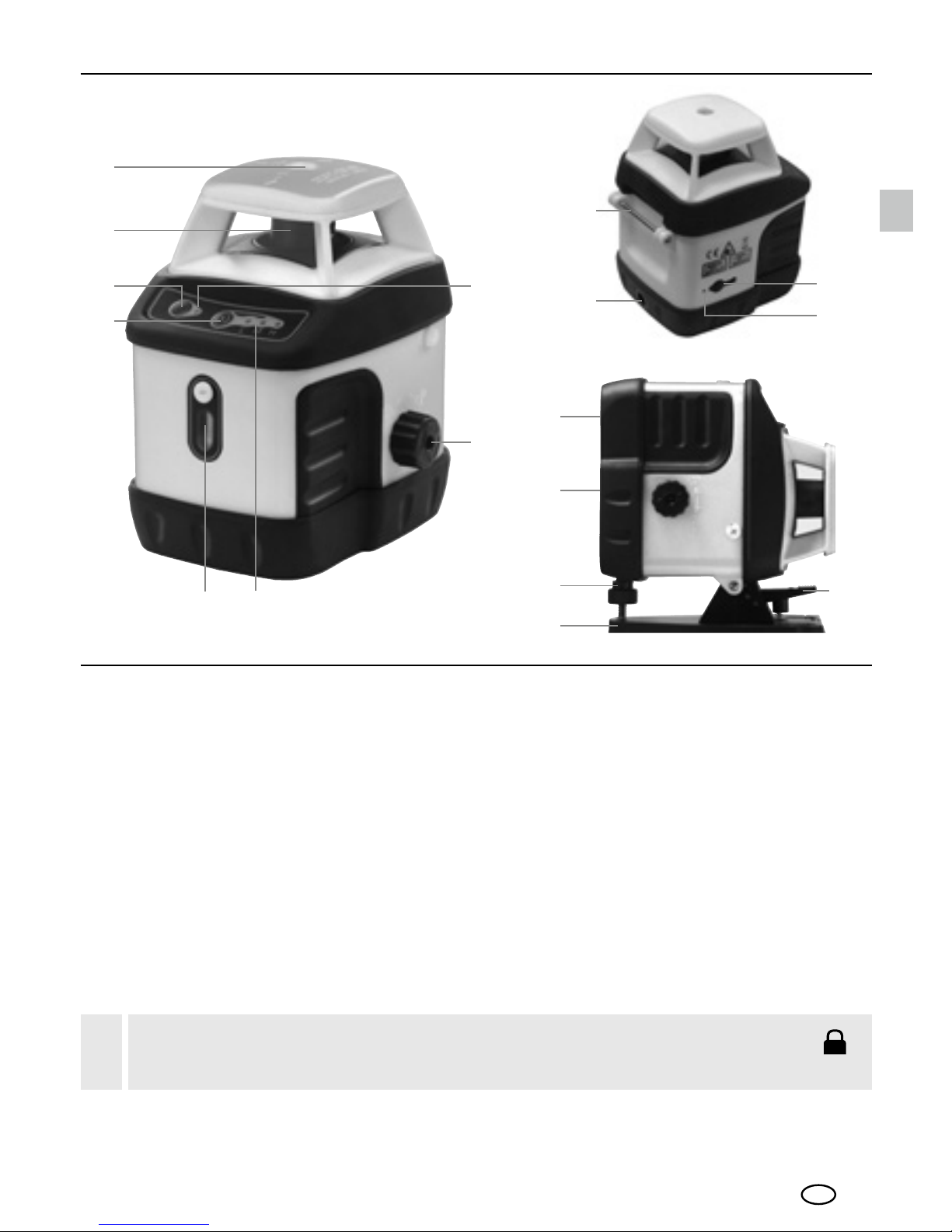

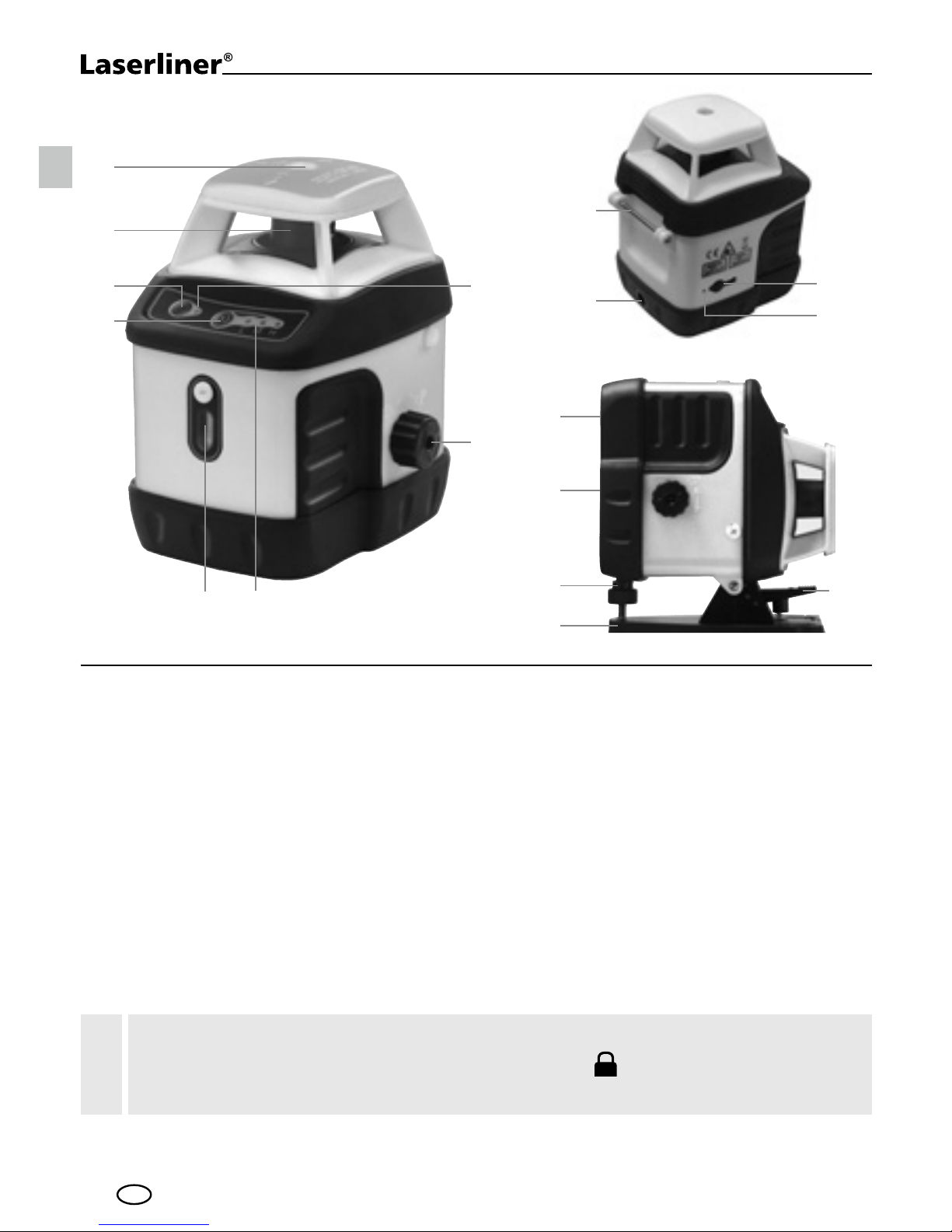

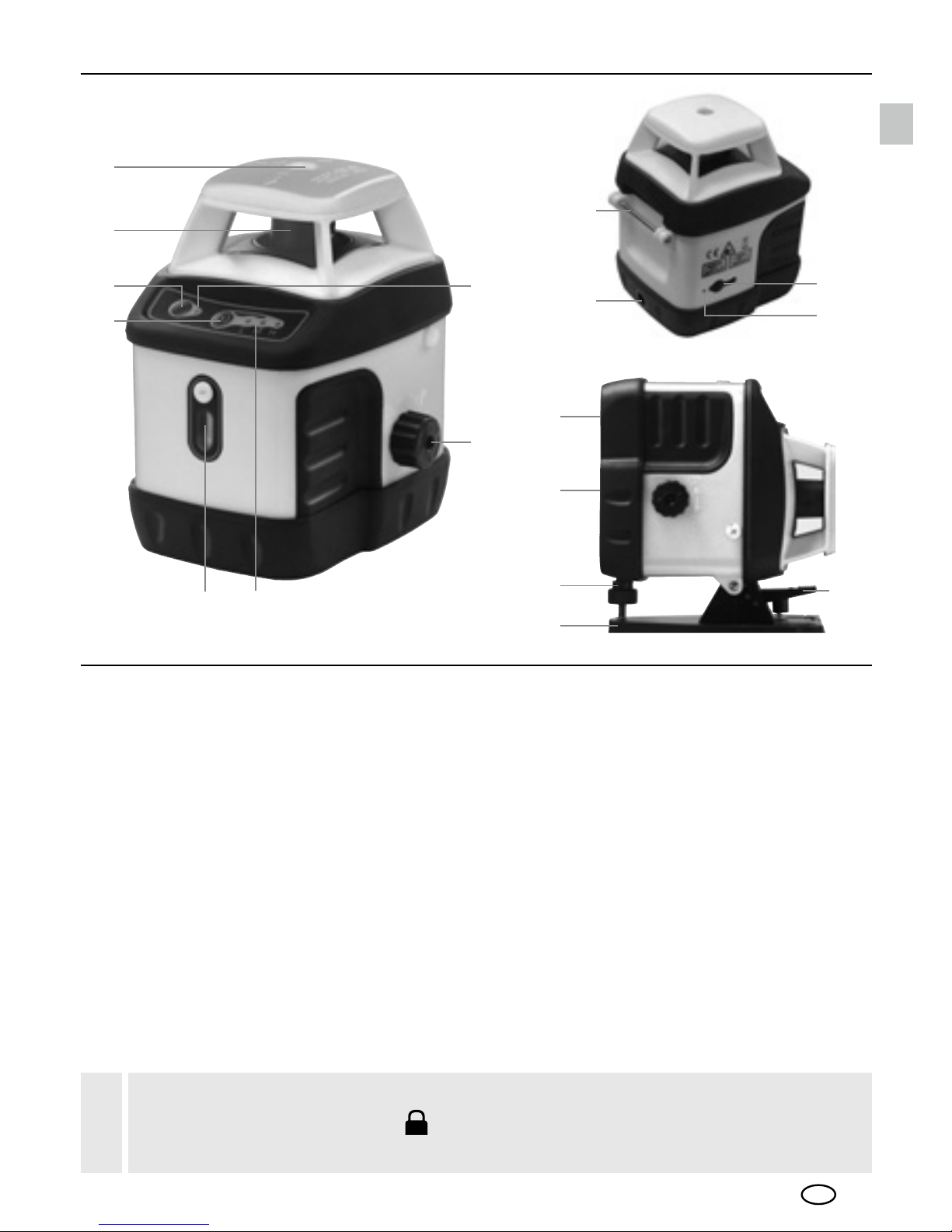

AN/AUS Taste
Wahltaste
Rotationsgeschwindigkeit
Anzeigen
Rotationsgeschwindigkeit
Austritt Referenzlaser
Prismenkopf
Vertikallibelle
Transportsicherung
Batteriefach
5/8" Gewinde
Justierfuß
Vertikal- / Wandkonsole
Arretierhebel
Anschluss für Netzbetrieb
(DC 6V)
Aufnahme Justierfuß
Aufnahme Vertikal- /
Wandkonsole
Betriebs- / Batterieanzeige
Ladeanzeige
Beim Transport und im Vertikalbetrieb Transportsicherung
(G) unbedingt auf „Lock“ stellen, ansonsten kann es
zur Beschädigung des Gerätes kommen.
!

04
DE
Optional: Akkus laden
Vor Einsatz des Gerätes Akkus vollständig aufladen.

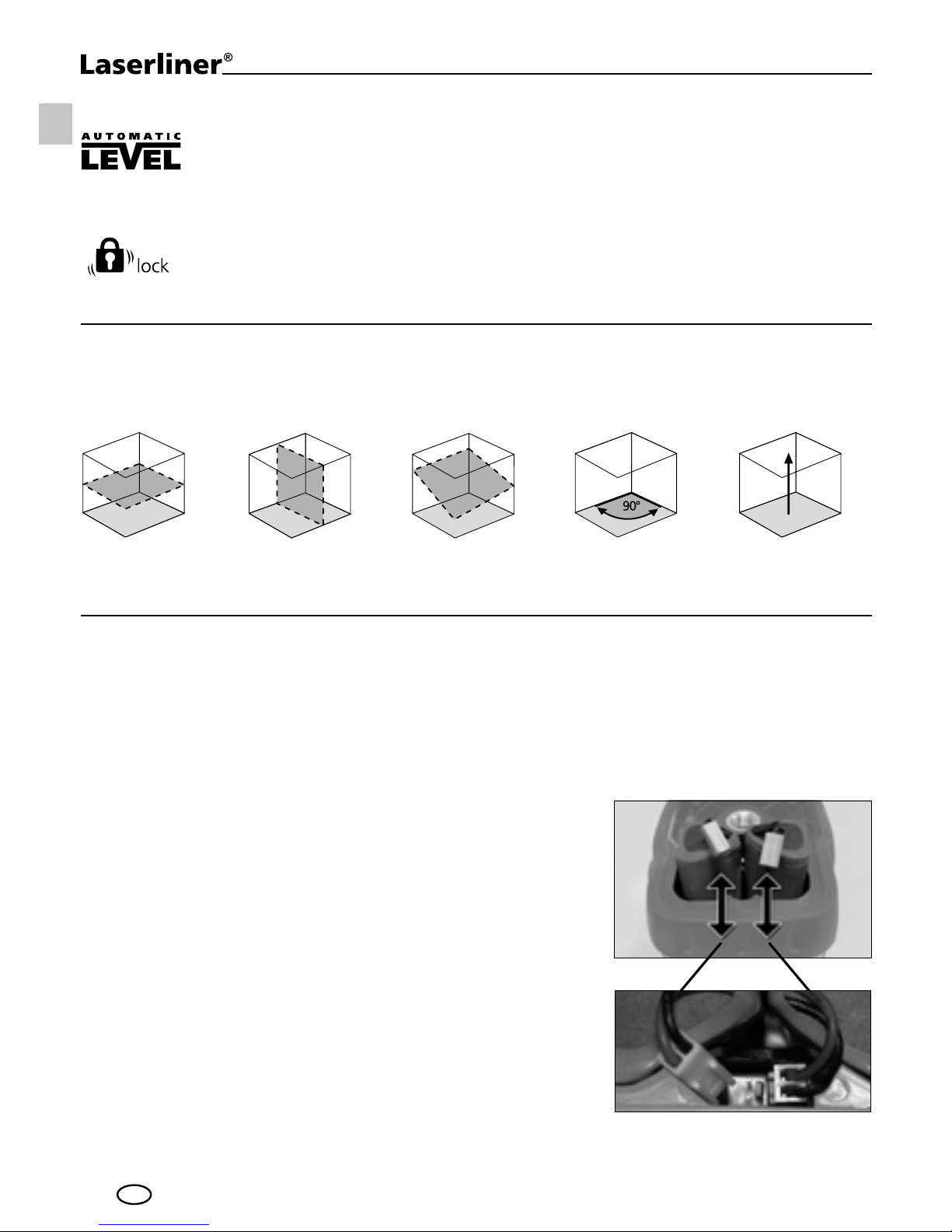

– Das Batteriefach (H) öffnen, die Akkus einlegen
und die Stecker mit der Anschlussbuchsen ver-
binden. Die Stecker passen nur in einer Position
in die Buchsen (siehe Bilder rechts). Batteriefach
wieder schließen.
– Ladegerät/Netzteil mit Stromnetz und Buchse (M)
verbinden. Bitte nur das beiliegende Ladegerät /
Netzteil benutzen. Wenn ein anderes verwendet
wird, erlischt die Garantie.
– Wenn die LED (Q) ständig blinkt, müssen die
Batterien gewechselt bzw. die Akkus neu
geladen werden.
Stromversorgung
Das Gerät kann mit handelsüblichen Alkaline-Batterien (6 x Typ AA) betrieben
werden. Die Batterien gemäß den Installationssymbolen einlegen. Dabei auf
korrekte Polarität achten.
Horizontales
Nivellieren
Vertikales
Nivellieren
Neigungen 90° Winkel Lotfunktion
auto man man
Raumgitter: Diese zeigen die Laserebenen und Funktionen an.
auto: Automatische Ausrichtung / man: Manuelle Ausrichtung
Besondere Produkteigenschaften
Automatische Ausrichtung des Gerätes durch ein magnetisch
gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und
richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät beim
Transport.

AquaPro
05
DE
Wenn sich jetzt das Gerät außerhalb der automatischen Nivellierung
befindet (> 3,5°), ertönt ein Warnsignal und der Prismenkopf steht still.
Dann muss das Gerät auf einer ebeneren Fläche aufgestellt werden.
Im Vertikaleinsatz nivelliert sich das Gerät nicht automatisch aus.
!
Horizontaleinsatz AquaPro
– Das Gerät auf einer möglichst ebenen Fläche aufstellen oder auf ein Stativ
befestigen.
– Die Transportsicherung (G) in Pfeilrichtung auf „Unlock“ bis zum
Anschlag drehen. Damit wird die Sicherung gelöst, die das Pendelsystem
beim Transport gegen Beschädigung schützt.
– An/Aus-Taste (A) drücken.
– Das Gerät nivelliert sich in einem Bereich von +/- 3,5° automatisch aus
und der Prismenkopf beginnt zu drehen.
– Die Drehzahl kann mit der Wahltaste (B) geändert werden,
H = 600 U/min, M = 400 U/min, L = 200 U/min.
Vertikaleinsatz AquaPro
– Die Transportsicherung (G) in Pfeilrichtung auf „Lock“ bis zum Anschlag
drehen.
– Vertikal- / Wandkonsole in die Aufnahme (O) einhängen. Der Arretierhebel
(L) muss dabei in der unteren Position stehen und hörbar einrasten. Zum
Lösen der Konsole den Arretierhebel (L) nach unten drücken.
– Das Gerät mit dem Justierfuß (J) und der Vertikallibelle (F) ausrichten.
– An/Aus-Taste (A) drücken. Der Prismenkopf beginnt zu drehen.
– Die Drehzahl kann mit der Wahltaste (B) geändert werden,
H = 600 U/min, M = 400 U/min, L = 200 U/min.
Beim horizontal Nivellieren immer die Out-Off-Level Funktion
aktivieren. Diese ist aktiv wenn das Gerät angeschaltet und die
Transportsicherung auf “Unlock” gedreht wird. Wenn sich
jetzt das Gerät außerhalb der automatischen Nivellierung befindet
(> 3,5°), ertönt ein Warnsignal und der Prismenkopf steht still.
Dann muss das Gerät auf einer ebeneren Fläche aufgestellt werden.
!

06
DE
Z
Y
X
Neigungsmodus
Zum Anlegen von Gefällen muss die Out-Off-Level
Funktion ausgeschaltet bleiben.
– Die Transportsicherung (G) in Pfeilrichtung auf
“Lock“ bis zum Anschlag drehen. Jetzt ist
die Out-Off-Level Funktion nicht aktiviert und
das Gerät richtet sich nicht automatisch aus.
– An/Aus-Taste (A) drücken. Der Prismenkopf
beginnt zu drehen.
– Die Drehzahl kann mit der Wahltaste (B)
geändert werden, H = 600 U/min,
M = 400 U/min, L = 200 U/min.

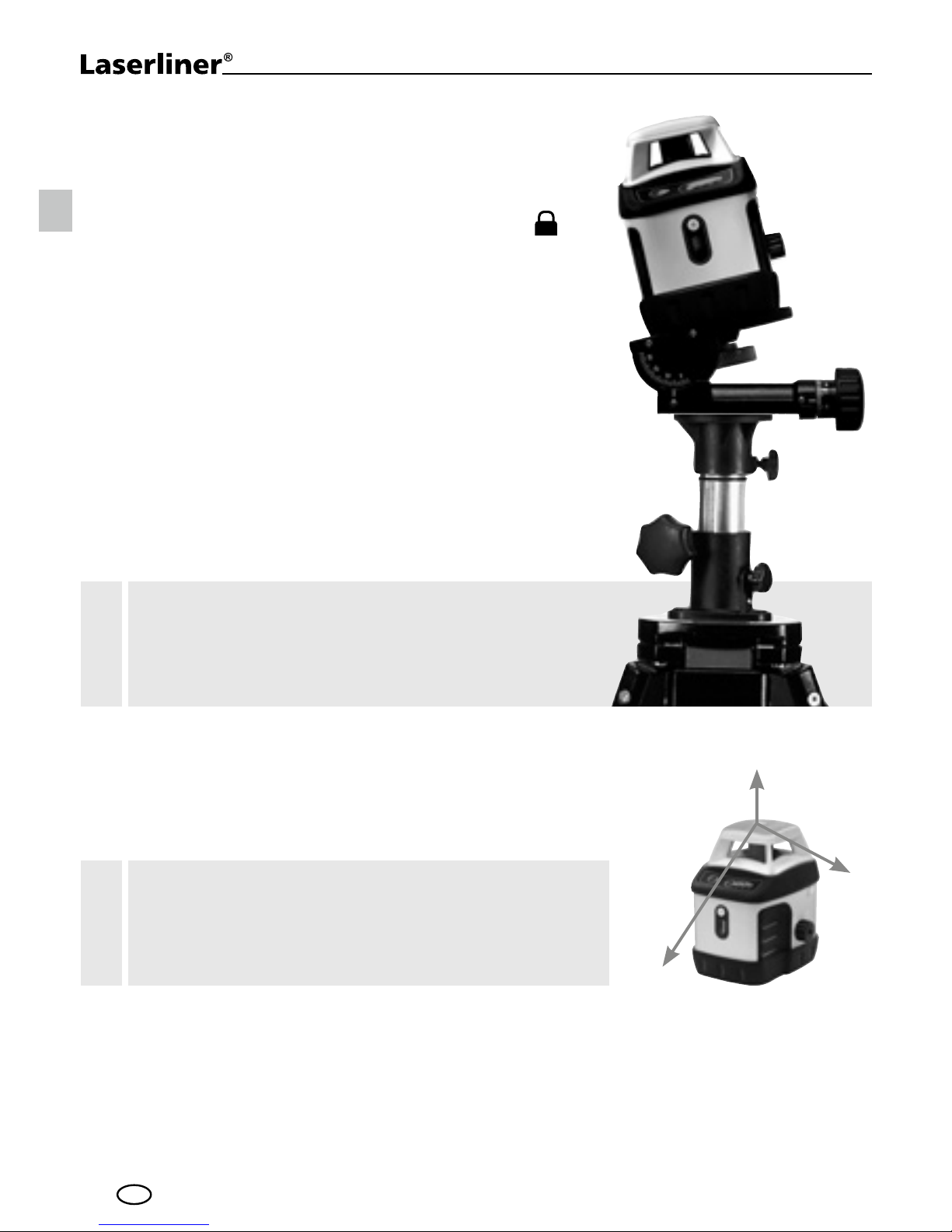

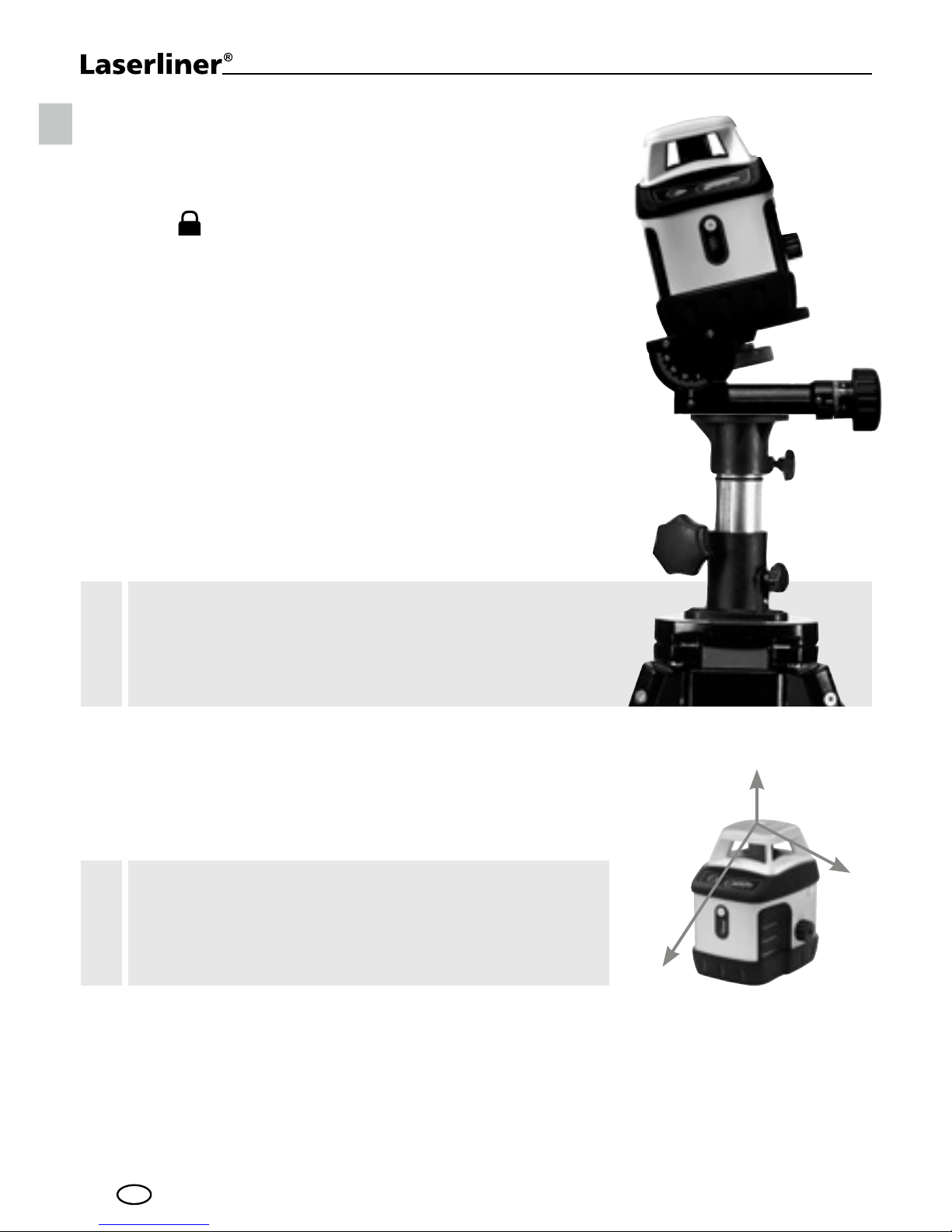

– Das Gerät in den gewünschten Winkel neigen.
Mit der optionalen Winkelplatte, Art-Nr.: 080.75,
kann die Neigung exakt und schnell eingestellt
werden. Dazu am besten ein Kurbelstativ
verwenden, z.B. Art-Nr: 080.30.
Im Neigungsmodus kann nicht horizontal
nivelliert werden, da das Gerät nicht
automatisch ausgerichtet wird. Siehe dazu
auch “Horizontaleinsatz AquaPro”.
!
Überprüfen Sie regelmäßig die Justierung vor
dem Gebrauch, nach Transporten und langer
Lagerung. Kontrollieren Sie dabei immer alle
Achsen.
!
Art-Nr:
080.30
X- / Y- / Z-
Achsen
Art-Nr:
080.75

AquaPro
07
DE
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien
Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-Altgeräte
getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Technische Daten (technische Änderungen vorbehalten)
Selbstnivellierbereich ± 3,5° (horizontal)
Genauigkeit ± 2 mm / 10 m
Nivellierung horizontal automatisch
Nivellierung vertikal manuell
Senkrechter Referenzstrahl 90° zur Rotationsebene
Rotationsgeschwindigkeit 200, 400, 600 U/min
Laserwellenlänge 635 nm
Laser Klasse 2 (EN 60825-1:2014)
Ausgangsleistung Laser < 1 mW
Betriebsdauer Akku / Batterie ca. 20 h / ca. 45 h, 6 x Typ AA
Ladedauer Akku ca. 14 h
Arbeitstemperatur -10°C … +40°C
Schutzklasse IP 54
Gewicht 1,7 kg

08
DE
A1
A2
2.
1.
A1
A3
A2
A1
A3
A2
< 2 mm / 10 m = OK
4.
3.
A2

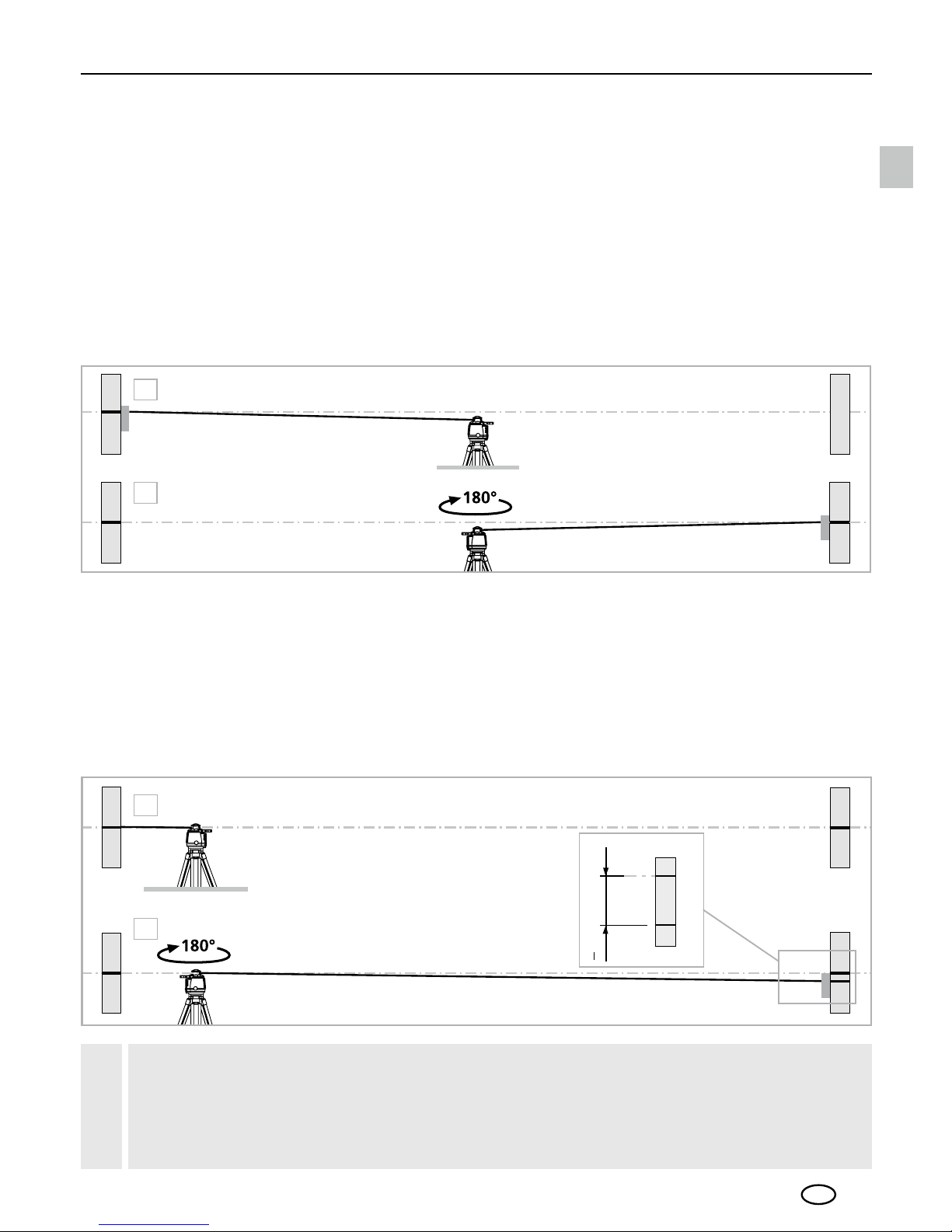

Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mindestens 5 m voneinander entfernt
sind. Zur optimalen Überprüfung bitte ein Stativ verwenden. Das Gerät ein-
schalten und mit dem SensoLite die Markierungspunkte bestimmen. Mit dem
Feinbereich beim SensoLite arbeiten.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des
markierten Punktes A1, richten Sie das Gerät auf die X-Achse aus.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz für die X-Achse.
5. 3. und 4. für die Überprüfung der Y- und Z-Achse wiederholen.
Wenn bei der X-, Y- oder Z-Achse die Punkte A2 und A3 mehr als
2 mm / 10 m auseinander liegen, ist eine neue Justierung erforderlich.
Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden
Sie sich an die Serviceabteilung von UMAREX-LASERLINER.
!

AquaPro
09
Read the operating instructions and the enclosed brochure „Guarantee
and additional notices“ completely. Follow the instructions they
contain. This document must be kept in a safe place and if the laser
device is passed on, this document must be passed on with it.
!
Automatic rotation laser with slope function
– Horizontally self-levelling by magnetically-dampened pendulum system,
vertical alignment via adjustable base.
– For all horizontal and vertical alignment work.
– The extra vertical reference beam is suitable for dropping a perpendicular
or for aligning partition walls.
– The wall/floor bracket can be used to level the unit vertically or fasten
it to a wall.
– Slope mode makes it possible to lay out slopes.
– Precision 2 mm / 10 m, Self-levelling range, 3.5° with tilt function
General safety instructions
– Attention: Do not look into the direct or reflected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut
their eyes and immediately move away from the beam.
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars) be used to look at the laser beam or reflections.
– Do not use the laser at eye level (1.40 ...1.90 m)
– Reflective, specular or shiny surfaces must be covered whilst laser
devices are in operation.
– In public areas shield off the laser beam with barriers and partitions
wherever possible and identify the laser area with warning signs.
– Tampering with (making changes to) the laser device is not permitted.
– This device is not a toy - keep out of the reach of children.
Laser radiation!
Do not stare into
the beam!
Class 2 laser
< 1 mw · 635 nm
EN 60825-1:2014
GB
– The device must only be used in accordance with its intended purpose
and within the scope of the specications.

10
L
H
J
K
I
D
G
B
C
A
F
E
PM
Q
O
N
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
ON/OFF button
Rotation speed selector button
Rotation speed displays
Reference laser outlet
Prism head
Vertical spirit level
Transport lock
Battery compartment
5/8" threads
Adjustment foot
Vertical / wall base
Locking lever
Charger socket (DC 6 V)
Adjustment foot receptacle
Vertical / wall bracket receptacle
Operating / Battery display
Charge display
During transport and in vertical operation, make sure that the
transport securing device (G) is set to „lock“ failure to do
so may result in damage to the device.
!
GB
