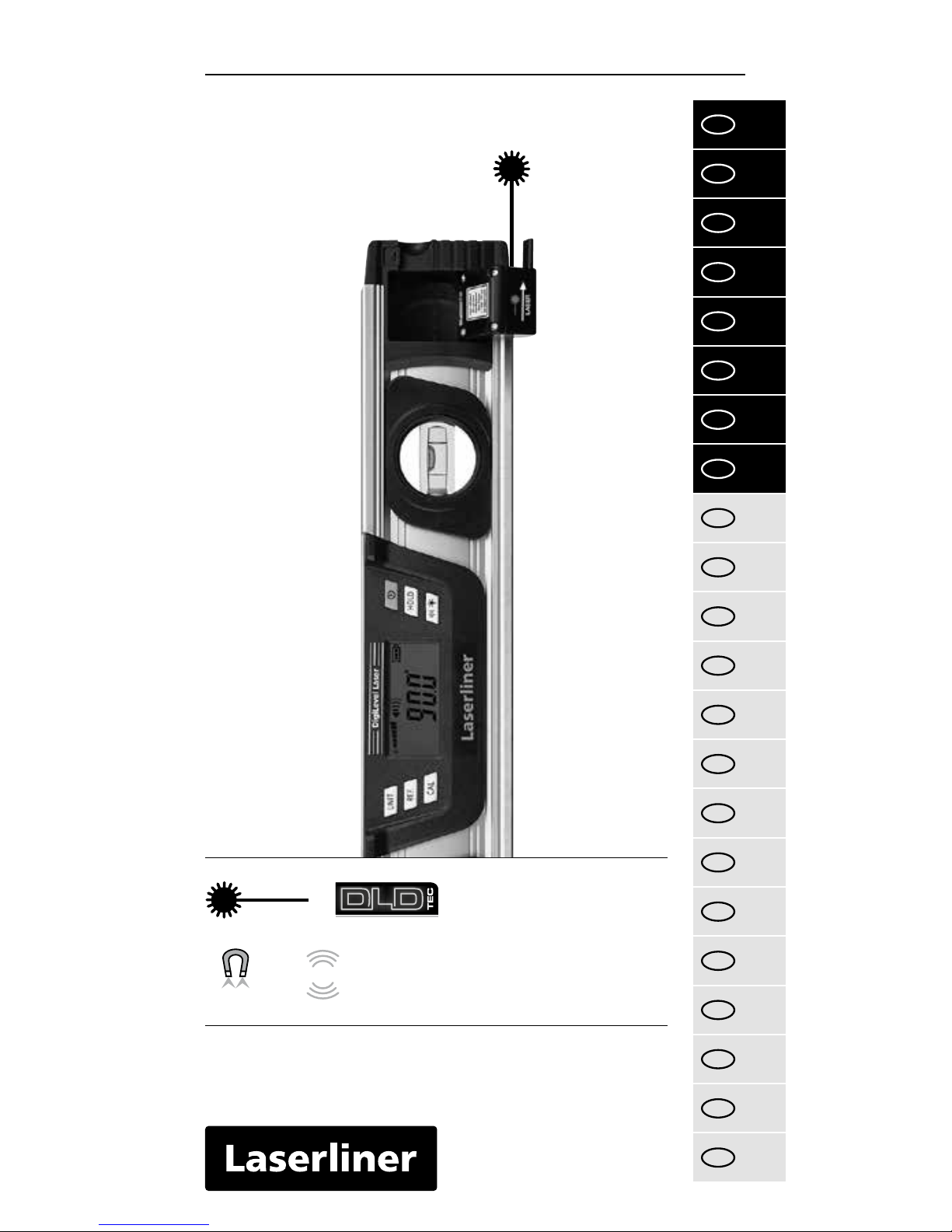

LaserLiner G80 User manual

DigiLevel Laser G40/G80
02
08
14
20
26
32
38
44
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
LV
LT
RO
BG
EL
Laser
515 nm
magnetic
AutoSound

02
DE
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen be-
wusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit
optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind
während des Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst
durch Absperrungen und Stellwände begrenzen und den Laser-
bereich durch Warnbeschilderung kennzeichnen.
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 515 nm
EN 60825-1:2014
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-
zweck innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
Funktion / Verwendung
Digitale Elektronik-Wasserwaage mit grüner Lasertechnologie
– Wand-Linien-Laser zur optischen Verlängerung der Messäche
– Horizontale und vertikale Winkelanzeige
– Der Neigungsspeicher ermöglicht das Übertragen von Winkeln
Lesen Sie die Bedienungsanleitung, das beiliegende Heft
„Garantie- und Zusatzhinweise“ sowie die aktuellen Infor-
mationen und Hinweise im Internet-Link am Ende dieser
Anleitung vollständig durch. Befolgen Sie die darin enthal-
tenen Anweisungen. Diese Unterlage ist aufzubewahren
und bei Weitergabe der Lasereinrichtung mitzugeben.
!

DigiLevel Laser G40/G80
03
DE
1
1
DigiLevel Laser
Laser
515 nm

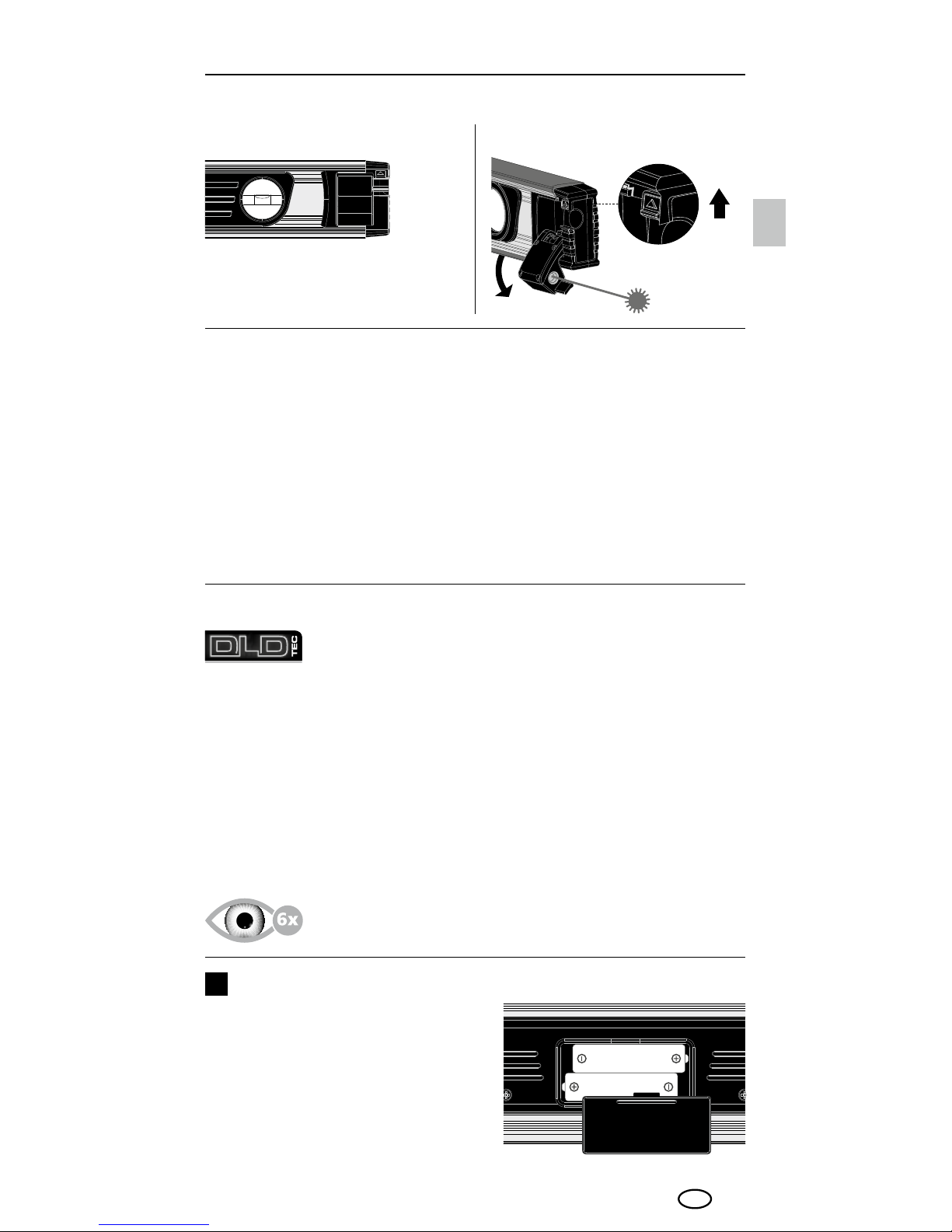

Batterien einlegen
Das Batteriefach öffnen und
Batterien gemäß den Installations-
symbolen einlegen. Dabei auf
korrekte Polarität achten.
Ca. 6-mal heller als ein typischer, roter Laser
mit 630 - 660 nm
Grüne Lasertechnologie
– Das Messgerät hält die Vorschriften und Grenzwerte für die
elektromagnetische Verträglichkeit gemäß EMV-Richtlinie
2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in
Flugzeugen, an Tankstellen, oder in der Nähe von Personen
mit Herzschrittmachern, sind zu beachten. Die Möglichkeit
einer gefährlichen Beeinussung oder Störung von und durch
elektronische Geräte ist gegeben.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
Laser anLaser aus
Laseraustritt
Lasermodule in der DLD-Ausführung stehen für
eine hohe Qualität der Linie, ein sauberes, klares
und dadurch gut sichtbares Linienbild. Im Gegensatz zu früheren
Generationen sind sie temperaturstabiler und energieeffizienter.
Das menschliche Auge hat zudem eine höhere Empfindlichkeit im
Wellenbereich des grünen Laser als zum Beispiel beim roten Laser.
Dadurch erscheint die grüne Laserdiode im Vergleich zur roten sehr
viel heller.
Grüne Laser – speziell in der DLD-Ausführung – bieten also Vorteile
in Bezug auf die Sichbarkeit der Laserlinie unter ungünstigen
Bedingungen.

04
DE
17
DigiLevel Laser
DigiLevel Laser
5
6
4
2
14
15
16
3
1
7 8 9 10 11
12 13
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
17
18
19
Messeinheit umstellen
Winkel-Referenzwert setzen
Kalibrierung
AN- / AUS-Taste
Hold-Funktion
Akustischer Signalgeber /
Hintergrundbeleuchtung ein/aus
Neigungsrichtung
Akustischer Signalgeber aktiv
HOLD: aktueller Messwert
wird gehalten
Winkel-Referenzwert gesetzt
Batteriezustand
Neigungswinkel
Messeinheiten
Linienlaser
Horizontallibelle
Vertikallibelle
Magnete
Messäche
Batteriefach (Rückseite)

DigiLevel Laser G40/G80
05
DE
2
3
DigiLevel Laser
Kalibrierung
4
Auswahl der Messeinheit
Das Gerät ist richtig kalibriert, wenn es in beiden Positionen
(0° und 180°) die gleichen Messwerte anzeigt.
!
2. Jetzt die Wasserwaage um 180° horizontal drehen und
exakt auf die markierte Fläche setzen (Umschlagmessung).
Wieder die REF-Taste (2) solange drücken bis CAL 2 blinkt.
Der anschließende Signalton beendet den Vorgang.
1. Die Messäche (18) vom Gerät auf einen geraden und markierten
Untergrund positionieren (siehe Abb. unten). Gerät einschalten
(4) und die REF-Taste (2) solange drücken bis CAL 1 blinkend
erscheint. Kurz danach erfolgt ein Signalton und es erscheint
CAL 2.
Mit Taste (1) wird die Messeinheit zwischen ° Grad, % und mm/m
umgeschaltet.
Die DigiLevel Laser G40 / G80 kann Winkel kontinuierlich auf 360°
vermessen.
– Schalten Sie das Gerät mit Taste (4) ein.
– Der Neigungswinkel erscheint in der Anzeige (12). Werden Nei-
gungen über Kopf gemessen, so passt sich die Anzeigerichtung
automatisch an.
– Zusätzlich wird mit dem Symbol (7) die momentane Neigungs-
richtung angezeigt.
Achten Sie vor jeder Messung darauf, dass die Referenz-
funktion deaktiviert ist.
!
Einschalten und Messen

06
DE
5
6
8
9
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten
Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und
Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren
Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.
Das Messgerät schaltet sich nach 3 Minuten Inaktivität automatisch
ab, um die Batterien zu schonen.
AUTO-OFF Funktion
Durch langes Drücken der Taste (6) wird die Hintergrundbeleuchtung
ein- / ausgeschaltet.
Hintergrundbeleuchtung
Wenn Sie mit einem geänderten Winkel-Referenzwert
arbeiten, wird der Signalgeber zu diesem neuen Referenz-
wert (0°, 45°, 90° Anzeige) aktiviert.
!
Mit Taste (6) wird der Signalgeber ein- / ausgeschaltet. Wenn der
Neigungswinkel auf 0°, 45°, 90° oder dem letzten Speicherwert
steht, wird dies akustisch signalisiert.
Akustische Signalisierung
Um den aktuellen Messwert im Display zu halten die HOLD-Taste
(5) drücken.
HOLD7
°C / °F / Messwert
Durch kurzes Drücken der CAL-Taste (3) wird die Umgebungs-
temperatur in °C und °F angezeigt. Erneutes Drücken wechselt
zurück zum Messwert.
Durch Ausschalten des Gerätes wird der Winkel-
Referenzwert nicht deaktiviert.
!
Mit Taste (2) können Neigungen übertragen werden. Dazu das Gerät
auf die gewünschte Neigung anlegen und die Taste (2) drücken.
Anschließend wechselt die Anzeige auf „0,0°”, „REF“ blinkt im
Display und der gewünschte Referenzwinkel ist gesetzt. Jetzt kann
die Neigung auf andere Gegenstände übertragen werden.
Durch erneutes Drücken der Taste (2) wird der Winkel-Referenzwert
deaktiviert.
Ändern des Winkel-Referenzwertes

DigiLevel Laser G40/G80
07
DE
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=AHH
Technische Änderungen vorbehalten. 18W44
Technische Daten
Genauigkeit elektronische Messung
± 0,1° bei 0° … 1°
± 0,1° bei 89° … 90°
± 0,2° bei 1° … 89°
Anzeigengenauigkeit
1 Dezimalstelle
Libellengenauigkeit ± 0,5 mm/m
Laserklasse 2 / < 1 mW
Laserwellenlänge
515 nm
Arbeitsbedingungen
0 ... 40°C, Luftfeuchtigkeit
max. 80% rH, nicht konden-
sierend, Arbeitshöhe max.
2000 m über NN (Normalnull)
Lagerbedingungen -10°C ... 60°C,
Luftfeuchtigkeit max. 80% rH
Stromversorgung 2 x 1,5V (Typ AAA/LR03)
Abmessungen (B x H x T) G40
400 x 66 x 30 mm
Abmessungen (B x H x T) G80 800 x 66 x 30 mm
Gewicht (inkl. Batterien) G40/G80 566 g / 966 g
Gefährdung durch starke Magnetfelder
Starke Magnetfelder können schädliche Einwirkungen auf Personen
mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elek-
tromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren,
Feinmechanik, Festplatten) verursachen.
Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind
die jeweiligen nationalen Bestimmungen und Vorschriften zu berück-
sichtigen, wie beispielsweise in der Bundesrepublik Deutschland die
berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagneti-
sche Felder“.
Um eine störende Beeinussung zu vermeiden, halten Sie die Mag-
nete stets in einem Abstand von mindestens 30 cm von den jeweils
gefährdeten Implantaten und Geräten entfernt.

08
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should
shut their eyes and immediately move away from the beam.
– Under no circumstances should optical instruments (magnifying
glass, microscope, binoculars) be used to look at the laser beam
or reections.
– Do not use the laser at eye level (1.40 ... 1.90 m)
– Reective, specular or shiny surfaces must be covered whilst laser
devices are in operation.
– In public areas shield off the laser beam with barriers and partitions
wherever possible and identify the laser area with warning signs.
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 515 nm
EN 60825-1:2014
Safety instructions
Using class 2 lasers
General safety instructions
– The device must only be used in accordance with its
intendedpurpose and within the scope of the specications.
– The measuring tools and accessories are not toys.
Keep out of reach of children.
– Modications or changes to the device are not permitted,
this will otherwise invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its functions
fail or the battery charge is weak.
Function / application
Digital electronic spirit level with green laser technology
– Wall line laser to optically extend the measurement area
– Horizontal and vertical angle display
– The slope memory allows angles to be easily transferred
Completely read through the operating instructions, the
„Warranty and Additional Information“ booklet as well
as the latest information under the internet link at the end
of these instructions. Follow the instructions they contain.
This document must be kept in a safe place and passed
on together with the device.
!
EN

DigiLevel Laser G40/G80
09
DigiLevel Laser
Laser
515 nm
Laser onLaser off
Laser outlet
1
1
Approx. 6 times brighter than a typical red laser
with 630 - 660 nm
Green laser technology
Laser modules in DLD design stand for high line
quality as well as a clean and clear and therefore
easily visible line image. Unlike previous generations they are more
temperature-stable and energy efficient.
Furthermore, the human eye has a higher sensitivity to the wave
range of the green laser than the red laser, for example. This makes
the green laser diode appear much brighter than the red one.
Green lasers, especially in the DLD design, thus offer advantages
with regards to how visible the laser line is under unfavourable
conditions.
– The measuring device complies with electromagnetic compatibility
regulations and limit values in accordance with EMC-Directive
2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft,
petrol stations or in the vicinity of people with pacemakers –
may apply. Electronic devices can potentially cause hazards or
interference or be subject to hazards or interference.
Safety instructions
Dealing with electromagnetic radiation
Open the battery com-partment
and insert batteries according
to
the symbols. Be sure to pay
attention to polarity.
Inserting batteries
EN

10
17
DigiLevel Laser
DigiLevel Laser
5
6
4
2
14
15
16
3
1
7 8 9 10 11
12 13
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
17
18
19
Change units of measure
Angle reference value setting
Calibration
ON/OFF button
Hold function
Acoustic signal generator /
Backlighting ON/OFF
Slope direction
Acoustic signal generator active
HOLD: current measured
value is held
Angle reference set
Battery charge
Slope angle
Units of measure
Line laser
Horizontal vial
Vertical vial
Magnets
Measuring surface
Battery compartment (Rear)
EN
