BeamControl-Master
03
DE
BeamControl-Master
Manuelle Rotationslaser
– Exaktes horizontales Ausrichten
– Zusätzliches vertikales Nivellieren
– Einfaches Ausrichten von Neigungen
– Laser-Modi: Punkt-, Scan-, Rotations- und Handempfängermodus
– Lotfunktion für synchrones Arbeiten an Boden und Decke
– Spezielle Zinkdruckguss-Plattform gewährleistet Langzeitstabilität
– SpotLite-Marking: Effektive Prävention von Parallaxenfehlern
und einfaches Markieren der Referenzhöhe
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und
Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link
am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen
Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der
Lasereinrichtung mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb
der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt
die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung,
enormen Temperaturen oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken!
Laserklasse 2
< 1 mW · 635 nm
EN 60825-1:2014/AC:2017
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen
bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

04
DE
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten
(Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40...1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind
während des Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und
Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische
Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen,
oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten.
Die Möglichkeit einer gefährlichen Beeinussung oder Störung von und durch
elektronische Geräte ist gegeben.
Einlegen der Batterien
Batteriefach öffnen und Batterien gemäß
den Installationssymbolen einlegen. Dabei
auf korrekte Polarität achten.
– –
+ +
Batterien
Wenn die rote LED ständig blinkt, muss die Batterie gewechselt werden.
Anschluss eines externen Netzteils
Bei Anschluß eines externen Netzteils werden die internen Batterien überbrückt.
Es können keine Akkus mit dem Netzteil in der Rotationseinheit geladen werden.
Bitte nur ein passendes Laserliner Netzteil verwenden.
Stromversorgung
Kalibrierung
Das Messgerät sollte regelmäßig kalibriert und geprüft werden, um die Genauigkeit und
Funktion zu gewährleisten. Wir empfehlen Kalibrierungsintervalle von 1-2 Jahren. Setzen
Sie sich dazu bei Bedarf mit Ihrem Händler in Verbindung oder wenden Sie sich an die
Serviceabteilung von UMAREX-LASERLINER.

BeamControl-Master
05
DE
BeamControl-Master
E
D
C
B
A
H
G
F
I
ML
K
J
N
O
Q
R
S
T
U
P

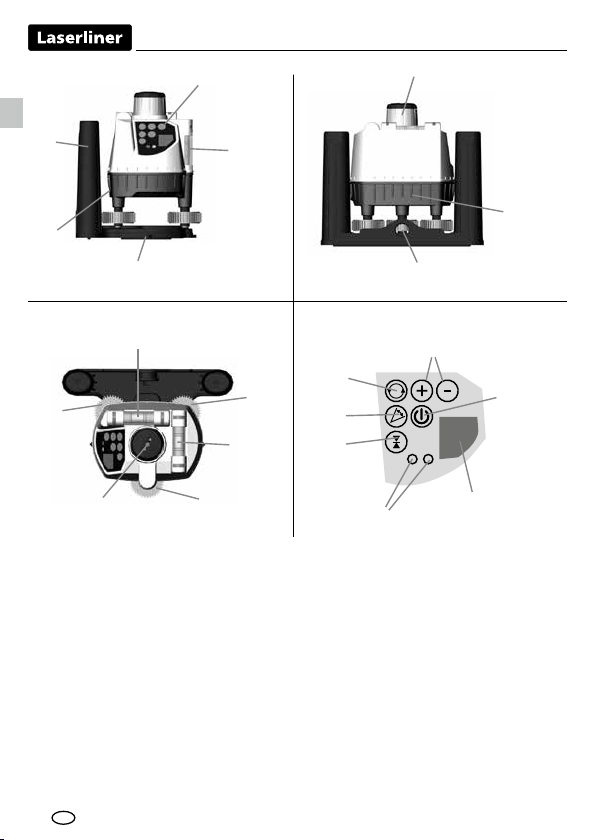

AIntegralgriffe
BBedienfeld
CVertikallibelle Z
DBatteriefach
EGewindeanschluss 5/8"
FRotationskopf
GBatteriefach
HGewindeanschluss 5/8"
IHorizontallibelle X
JNivellierschraube B
KHorizontallibelle Y
LNivellierschraube C
MLaserlotstrahl
NNivellierschraube A
OGeschwindigkeit /
Winkelbereich
PEin / Aus
QIR-Empfangsfeld
RLED´s
SHandempfänger-Modus
TScan-Modus
URotations-Modus
Bedienfeld

06
DE
Bedienfeld SC 120
11
12
13
15
14
8
3
1
5
6
9
10
2
4
7
8
(geschraubt)
1Ausgang IR-Signal
2Empfangsfeld Laserstrahl
3SpotLite Marking LED
4LED-Anzeige
5Befestigungsschraube
6Universalhalterung
7Befestigungshebel
8Batteriefach
9Bedienfeld
10 Umlaufende Markierungsnut
SensoCommander (optional) – Zubehör
Der SensoCommander vereinigt Fernbedienung und Laserempfänger.
SensoCommander 120:
(Dioden auch auf der Rückseite)
Die Laser-Empfänger verfügen über 2 Toleranzbereiche: Fein- und
Freihandbereich. Am SensoCommander 120 werden die Bereiche
durch die LED’s angezeigt: Feinbereich grün, Freihandbereich orange.
!
11 Position
12 Geschwindigkeit / Lautstärke / Winkelbereich
13 AN-/AUS-Taste
Handempfänger-Modus / Umschaltung:
Feinbereich
Freihandbereich
14 Scan-Modus
15 Rotationsmodus

BeamControl-Master
07
DE
Arbeiten mit dem SensoCommander (optional)
Der SensoCommander kann den Laserstrahl auf großer
Distanz erkennen. Bitte bewegen Sie den SensoCommander
durch den Laserstrahl auf- und abwärts, bis die mittlere
Anzeige erscheint. Markieren Sie nun die Messhöhe an der
umlaufenden Markierungsnut.
Das SpotLite zeigt zusätzlich die Messhöhe an.
Universalhalterung (optional):
Der Empfänger kann mit der Universalhalterung an Messlatten
befestigt werden. Dafür die Universalhalterung an den
Laserempfänger einschieben und an der Messlatte mittels
Befestigungsschraube festschrauben. Zum Trennen des Empfängers
von der Universalhalterung die Schnellarretierung in Richtung der
Pfeile lösen.
BeamControl-Master
1
2
C
B
A
C
Libelle Z
Libelle
X
Libelle Y
Vertikal nivellieren
Stellen Sie den BCM vertikal auf seine
Integralgriffe oder befestigen Sie den BCM
auf einem Stativ. Nivellieren Sie jetzt nur die
Libelle (Z) mit der Nivellierschraube (C).
Horizontal nivellieren
Beginnen Sie die Libelle (X) durch Drehen
an den Nivellierschrauben (A) und (B) zu
nivellieren.
Drehen Sie nun an der Nivellierschraube (C),
um die Libelle (Y) zu nivellieren.
Wiederholen Sie den gesamten
Vorgang wenn nötig.
!
Sehen Sie bitte immer senkrecht auf
die Libellen, um einen Ablesefehler zu
vermeiden.
!

08
DE
2. Scan-Modus:
Es kann ein lichtintensives Segment von
unterschiedlicher Breite und Position eingestellt
werden.
Modus aktivieren
am Rotationslaser
mit SensoCommander
mit SensoCommander
Scan-Winkel ändern
am Rotationslaser
mit SensoCommander
am Rotationslaser
Position ändern
Bedienung
BCM einschalten:
Taste “Ein/Aus” 1 sec. gedrückt halten, der Kopf des BCM beginnt
zu drehen, der Rotationsmodus ist aktiviert.
1. Punkt-Modus:
Der Rotationslaser sendet über eine sehr große
Distanz einen punktgenauen Laserstrahl aus.
Um in den Punkt-Modus zu gelangen,
reduzieren Sie die Geschwindigkeit mit der
Minus-Taste auf Null .
am Rotationslaser
mit SensoCommander
Position ändern

BeamControl-Master
09
DE
BeamControl-Master
3. Rotations-Modus:
Ein sich um 360° drehender Laserstrahl mit einer
Drehzahl bis 120 RPM
Modus aktivieren
am Rotationslaser
mit SensoCommander
Geschwindigkeit ändern
am Rotationslaser
mit SensoCommander
zx
y
Modus aktivieren
am Rotationslaser
mit SensoCommander
4. Handempfänger-Modus:
Optimale Empfangsqualität durch konstant hohe
Drehzahl (Höchstgeschwindigkeit = 550 RPM).
Hinweis für alle Modi: Die rote LED leuchtet, wenn ein Bereichsende erreicht
wurde (z.B. maximale Drehzahl, größter Scan-Winkel etc.).
!
A1
A2
2.
1.
Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in der Mitte
zwischen 2 Wänden auf, die mindestens 5 m voneinander entfernt sind. Nivellieren Sie
das Gerät und schalten es ein. Zur optimalen Überprüfung bitte ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand. (Nutzen sie den Punktmodus)
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

10
DE
Kalibrierung durchführen
6. Nachdem Sie die Schritte 1. bis 4. ausgeführt haben und somit die Punkte A2
(Referenz) und A3 (Abweichung) ermittelt haben, bringen Sie mit Hilfe der
entsprechenden Nivellierschrauben Punkt A3 zur Deckung mit Punkt A2.
Während dieses Vorgangs wandert die Luftblase der Libelle aus
ihrer zentralen Lage seitlich ab.
7. Entfernen Sie die Schutzkappen seitlich der Libellen.
Kalibrieren Sie mit den freigelegten Kalibrierschrauben
die Libelle (verwenden Sie den beigefügten Inbusschlüssel
SW 2,5) Die Kalibrierung ist abgeschlossen, wenn die L
uftblase der Libelle wieder zentriert ist.
8. Wiederholen Sie diese Schritte für die übrigen Achsen.
Kalibrierschrauben
Wenn bei der X-, Y- oder Z-Achse die Punkte A2 und A3 mehr als 0,2 mm / m
auseinander liegen, ist eine Justierung erforderlich. Wenden Sie sich an Ihren
Fachhändler oder an die Serviceabteilung von UMAREX-LASERLINER oder führen
Sie die Kalibrierung mit Hilfe der folgenden Anleitung selbst durch.
!
A3
A2
A2
A1
A3
A2
< 0,2 mm / m = OK
4.
3.
Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten
Punktes A1, richten Sie das Gerät auf die X-Achse aus.
Markieren Sie entweder Nivellierschraube A oder B als Referenzschraube.
Richten Sie das Gerät nur mit den anderen Nivellierschrauben aus.
!
4. Drehen Sie das Gerät um 180°, richten Sie das Gerät auf die X-Achse aus und
markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Abweichung
der X-Achse.
5. Schritt 3. und 4. für die Überprüfung der Y- bzw. Z- Achse wiederholen.

BeamControl-Master
11
DE
BeamControl-Master
Technische Daten (Technische Änderungen vorbehalten. 20W46)
Genauigkeit ± 0,2 mm / m
Genauigkeit Strahlteiler 20"
Rotationsdrehzahl 0 ... 120 U/min variabel, 550 U/min für Empfänger
Nivellierung manuell
Laserwellenlänge 635 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung 4 x 1,5V LR6 (AA)
Betriebsdauer ca. 40 Std.
Arbeitsbedingungen 0°C … 50°C, Luftfeuchtigkeit max. 80% rH,
nicht kondensierend, Arbeitshöhe max. 4000 m
über NN (Normalnull)
Lagerbedingungen -10°C … 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 175 x 150 x 135 mm
Gewicht 678 g (inkl. Batterien)
SensoCommander 120 (optional)
Empfangsbereich Laser max. 120 m
Stromversorgung 2 x 1,5V LR03 (AAA)
Betriebsdauer ca. 70 Std.
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden
Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n
vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=AAV

12
EN
Manual rotary lasers
– Exact horizontal alignment
– Additional vertical levelling
– Easy alignment of slopes
– Laser modes: spot, scan, rotary and hand receiver mode
– Plumb function for synchronous working on floor and ceiling
– Special die-cast zinc platform guarantees long-term stability
– SpotLite marking: Effective prevention of parallax errors and easy marking
of reference heights
Completely read through the operating instructions, the „Warranty and
Additional Information“ booklet as well as the latest information under
the internet link at the end of these instructions. Follow the instructions
they contain. This document must be kept in a safe place and if the laser
device is passed on, this document must be passed on with it.
!
General safety instructions
– The device must only be used in accordance with its intendedpurpose and within the
scope of the specications.
– The measuring tools and accessories are not toys. Keep out of reach of children.
– Modications or changes to the device are not permitted, this will otherwise invalidate
the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures, moisture or
signicant vibration.
– The device must no longer be used if one or more of its functions fail or the battery
charge is weak.
Safety instructions
Using class 2 lasers
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 515 nm
EN 60825-1:2014/AC:2017
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut their eyes
and immediately move away from the beam.

BeamControl-Master
13
EN
BeamControl-Master
– Under no circumstances should optical instruments (magnifying glass, microscope,
binoculars) be used to look at the laser beam or reections.
– Do not use the laser at eye level (1.40 … 1.90 m)
– Reective, specular or shiny surfaces must be covered whilst laser devices are in
operation.
– In public areas shield off the laser beam with barriers and partitions wherever possible
and identify the laser area with warning signs.
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility regulations and limits
in accordance with the EMC Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrolstations or in the
vicinity of people with pacemakers – may apply. Electronic devices can potentially cause
hazards or interference or be subject to hazards or interference.
Calibration
The measuring device should be calibrated and tested on a regular basis to ensure it is
accurate and working properly. We recommend the measuring device is calibrated every
1 - 2 years. If necessary, contact your distributor or the UMAREX-LASERLINER service
department.
Inserting the batteries
Open the battery compartment and insert
the batteries in accordance with the installation
symbols, ensuring the correct polarity.
– –
+ +
Batteries
When the red LED is permanently flashing, the battery must be changed.
Connection of an external power supply unit
When connecting an external power supply unit the batteries will be bridged. It is not
possible to charge storage batteries with the power supply unit in the rotation unit.
Please use only a suitable Laserliner mains unit.
Power supply

14
EN
E
D
C
B
A
H
G
F
I
ML
K
J
N
O
Q
R
S
T
U
P
AIntegral handles
BControl panel
CVertical Z vial
DBattery compartment
E5/8 in socket
FRotary head
GBattery compartment
HThreadet connection 5/8“
IHorizontal X vial
JLevelling screw B
KHorizontal Y vial
LLevelling screw C
MLaser perpendicular beam
NLevelling screw A
OSpeed / angular range
POn / Off
QIR (infra-red) reception field
RLEDs
SHand reveiver modus
TScan modus
URotation modus
Control panel

BeamControl-Master
15
BeamControl-Master
11
12
13
15
14
8
3
1
5
6
9
10
2
4
7
Control panel SC 120
8
(screwed)
1IR signal output
2Laser beam reception field
3SpotLite Marking LED
4LEDs
5Fastening screw
6Universal holding device
7Locker level
8Battery cover
9Control panel
10 Marking groove
SensoCommander – optional Accessories
The SensoCommander combines the fonctions of a laser receiver and a remote control.
SensoCommander 120:
(Diode on backside too)
The laser receiver has two tolerance settings: Precision and free-hand setting.
On the SensoCommander 120, the settings are indicated by LEDs: precision
setting: green; free-hand setting: orange.
!
11 Position
12 speed / volume / angular range
13 ON/OFF button
Hand receiver mode / switch over:
Fine measuring
Free-hand measuring
14 Scan mode
15 Rotation mode
EN

16
EN
C
B
A
C
vial Z
vial X
vial Y
Adjust vertical
Set the BCM up vertically on its integral
handles or mount the BCM onto a stand.
Now adjust only the vial (Z) with the
levelling screw (C).
Adjust horizontal
Start adjusting the vial (X) by turning
the levelling screws (A) and (B).
Now turn the levelling screw (C) to adjust
the vial (Y).
Repeat the whole action, if necessary.
!
Please look always vertically at the vial
in order to avoid reading errors.
!
1
2
Working with the SensoCommander (optional)
The SensoCommander can recognise the laser beam
over long distances. Move the SensoCommander up
and down through the laser beam until the middle
display appears. Now mark the height on the all-round
marking groove. The Spotlite additionally shows the
measured height.
Universal mount (optional):
The receiver can be installed on levelling staffs with the aid
of the universal mount. To do this, insert the universal mount
into the laser receiver and secure on the levelling staff with
the aid of the screw. To release the universal mount from the
laser receiver, turn the quick release lock in the direction of
the arrow.

BeamControl-Master
17
EN
BeamControl-Master
2. Scan mode:
A light-intensive segment of different breadth
and position can be adjusted.
Activate mode
on rotation laser
with SensoCommander
with SensoCommander
Change scan angle
on rotation laser
with SensoCommander
on rotation laser
Change position
Operation
Switch on BCM:
Hold the key „On/Off“ pressed for 1 second, the head of BCM starts
rotating, the rotation mode is activated.
1. Spot mode:
The rotation laser sends out a laser beam
exactly to thans ofe point over a great
distance. In order to get into the spot mode
reduce the speed by me to zero. .
on rotation laser
with SensoCommander
Change position

18
EN
A1
A2
2.
1.
Preparing the calibration check
It is possible for you to check the calibration of the laser. To do this, position the device
midway between 2 walls, which must be at least 5 metres apart. Switch the unit on and
use the SensoLite to define the marking points. For optimum results, please use a tripod.
1. Mark point A1 on the wall. (Use spot mode.)
2. Turn the device through 180° and mark point A2. You now have a horizontal
reference between points A1 and A2.
zx
y
3. Rotation mode:
A laser beam rotating around 360° with a speed
of up to 200 rpm.
Activate mode
on rotation laser
with SensoCommander
Change speed
on rotation laser
with SensoCommander
Activate mode
on rotation laser
with SensoCommander
4. Hand receiver mode:
Optimum reception quality by constantly high
speed of (maximum speed = 500 rpm).
Note referring to all modes: The red LED lights up when the limit of a range
has been reached (e.g. maximum speed, biggest scan angle).
!

BeamControl-Master
19
EN
BeamControl-Master
Calibration procedure
6. Once you have completed steps 1 to 4 and identified dots A2 (reference) and A3
(deviation), use the corresponding screws to level the laser so that dot A3 covers
dot A2. During this process, the air bubble in the level will move out of its central
position and stray to the side.
7. Remove the protective caps from the ends of the levels to
expose the calibration screws. Turn the screws to calibrate
the level (using the SW 2.5 socket wrench included in the
scope of supply). Calibration is complete when the air bubble
returns to the centre of the level.
8. Repeat for the remaining axes.
Calibration screws
If points A2 and A3 are more than 0.2 mm / m apart on either the X, Y or Z axis,
the device is in need of adjustment. Contact your authorised dealer or
else the UMAREX-LASERLINER Service Department or follow the calibration
instructions in the manual.
!
A3
A2
A2
A1
A3
A2
< 0.2 mm / m = OK
4.
3.
Performing the calibration check
3. Position the device as near as possible to the wall at the height of point A1.
Now adjust the device in the X axis.
Mark either levelling screw A or B as a reference screw. Align the unit only
with the other levelling screws.
!
4. Turn the device through 180° and mark point A3. The difference between points
A2 and A3 is the tolerance for the X axis.
5. To check the Y axis, repeat steps 3 and 4.

20
EN
Technical data (Subject to technical alterations. 20W46)
Accuracy ± 0.2 mm / m
Beam splitter 20"
Speed of rotation 0 ... 120 rpm variable, 550 rpm for receivers
Levelling manual
Laser wavelength 635 nm
Laser class 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Power supply 4 x 1.5V LR6 (AA)
Operating time approx. 40 hours
Operating conditions 0°C … 50°C, max. humidity 80% rH,
no condensation, max. working altitude
4000 m above sea level
Storage conditions -10°C … 70°C, max. humidity 80% rH
Dimensions (W x H x D) 175 x 150 x 135 mm
Weight 678 g (incl. batteries)
SensoCommander 120 (optional)
Laser receive area max. 120 m
Power supply 2 x 1.5V LR03 (AAA)
Operating time approx. 70 hours
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning agents, scouring agents
and solvents. Remove the battery(ies) before storing for longer periods. Store the device
in a clean and dry place.
EU directives and disposal
This device complies with all necessary standards
for the free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European Directive
on waste electrical and electronic equipment.
Further safety and supplementary notices at:
http://laserliner.com/info?an=AAV
