LaserLiner SuperCross-Laser 2GP User manual

SuperCross-Laser 2GP
02
08
14
20
26
32
38
44
50
56
62
68
1H 1V 2P
S
Laser
515 nm
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
SL
HU
SK
HR

02
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen
Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die
darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung
mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die
Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder
starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen
oder die Batterieladung schwach ist.
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen
und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten
(Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind während des Betriebes
von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und
Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 515 / 650 nm
EN 60825-1:2014/AC:2017
Funktion / Verwendung
Automatischer Kreuzlinien-Laser für Innen- und Außenanwendungen
– Optimale Sichtbarkeit durch grünes Laserkreuz
– Zusätzlicher Lotlaser und Referenzstrahl für synchrones Arbeiten an Boden und Decke
– Einfaches Ausrichten von Neigungen
– GRX-Ready: Integrierter Handempfänger-Modus für Außenanwendungen
– Vielfältige Anbringungsmöglichkeiten an Stativ, Wand und magnetischen Oberächen
DE

SuperCross-Laser 2GP
03
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß
EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von
Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter auf “OFF” stellen!
!

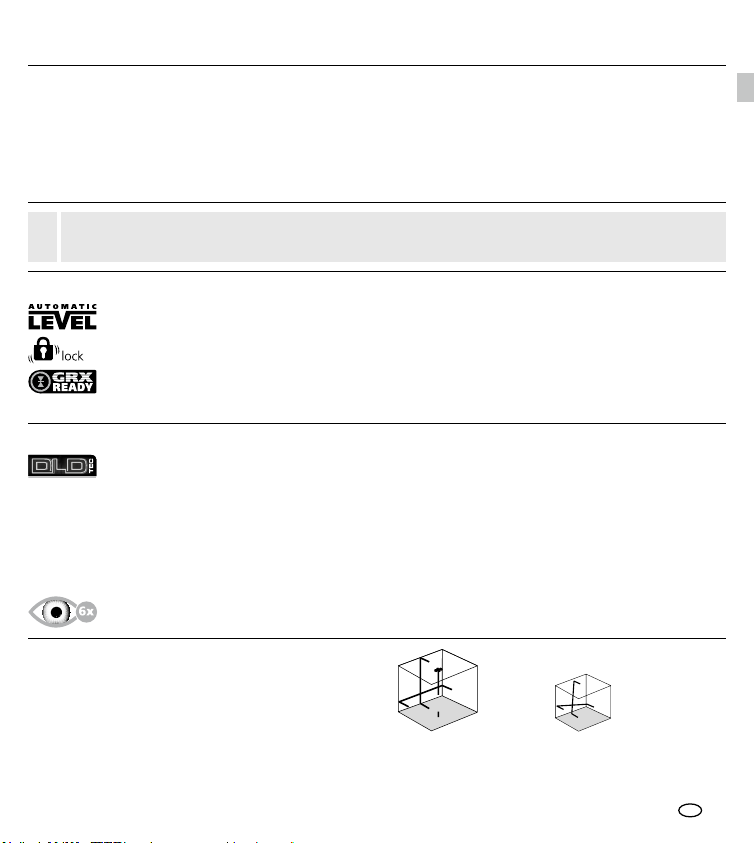

Besondere Produkteigenschaften und Funktionen
Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem.
Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.
Mit der GRX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen
verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz und werden
durch spezielle Laserempfänger auf große Entfernungen erkannt.
Grüne Lasertechnologie
Lasermodule in der DLD-Ausführung stehen für eine hohe Qualität der Linie, ein sauberes, klares
und dadurch gut sichtbares Linienbild. Im Gegensatz zu früheren Generationen sind sie temperatur-
stabiler und energieeffizienter.
Das menschliche Auge hat zudem eine höhere Empfindlichkeit im Wellenbereich des grünen Lasers
als zum Beispiel beim roten Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur roten
sehr viel heller.
Grüne Laser – speziell in der DLD-Ausführung – bieten also Vorteile in Bezug auf die Sichbarkeit
der Laserlinie unter ungünstigen Bedingungen.
Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm
Anzahl und Anordnung der Laser
H = horizontale Laser
V = vertikale Laser
P = Anzahl der Laserpunkte
S = Neigungsfunktion S
1H 1V 2P
DE

04
1
2
2
5
4
3
6
a
b
7
8
910
12
11
13
+
–
–
+

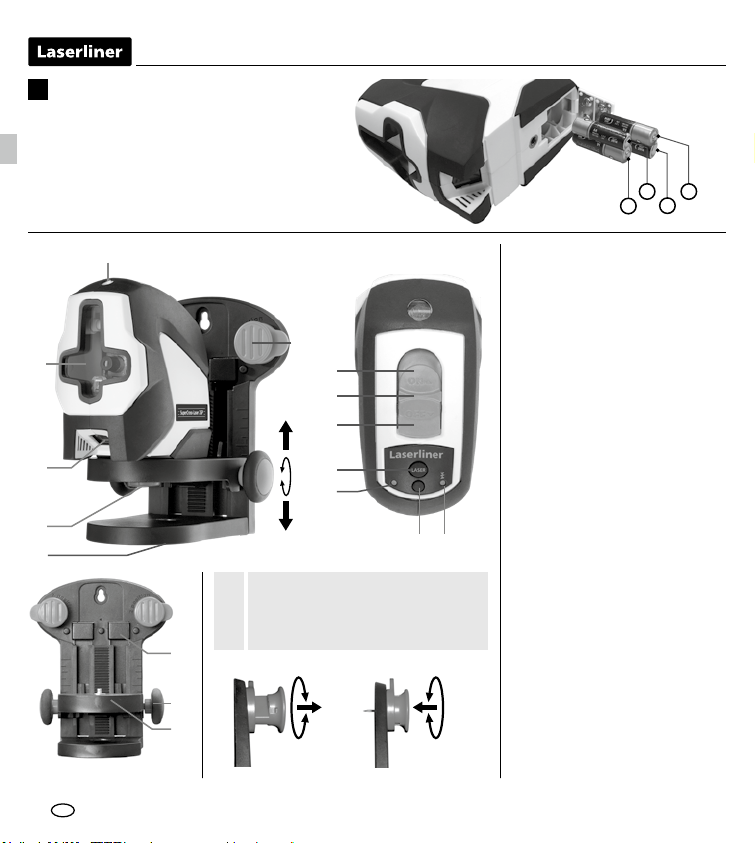

1Laseraustrittsfenster
2Laseraustrittsfenster Lotlaser
3Befestigungsschraube 1/4“
45/8”- Stativgewinde mit
Inneneinsatz für 1/4” Foto-
stativ-Gewinde
5Spezialstifte zur Befestigung
direkt an der Wand
6Schiebeschalter
aAN
b
AUS / Transportsicherung /
Neigungsmodus
7Wahltaste Laserlinien
8LED Betriebsanzeige
9Handempfängermodus
10 LED Handempfängermodus
11 Haftmagnete auf der Rück-
seite zur Befestigung an
magnetischen Gegenständen
12 Justierrad zur Höhenver-
stellung
13 Stativ- / Wandhalterung mit
63 mm Höhenverstellung
Für den Transport die Spezialstifte
immer in die Parkposition drehen,
siehe untere Abbildung. Sonst besteht
Verletzungsgefahr.
!
Parken Befestigen
Das Batteriefach öffnen und
Batterien (4 x Typ AA) gemäß den
Installationssymbolen einlegen.
Dabei auf korrekte Polarität achten.
Batterien einlegen
1
DE

SuperCross-Laser 2GP
05
LASER LASER LASER LASER
Die Transportsicherung lösen, Schiebeschalter
auf “ON” stellen. Das Laserkreuz, der Lotlaser
und der Referenzstrahl erscheinen. Mit der
Wahltaste können die Laserlinien einzeln ge-
schaltet werden.
Horizontal und vertikal Nivellieren
2
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren
Laserlinien einen Laserempfänger GRX (optional). Zum Arbeiten mit dem Laseremp-
fänger den Linien-laser mit der Handempfängermodus-Taste in den Handempfänger-
modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die
Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die
Laserlinien.
Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.
!
Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger GRX
4
Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich das Gerät
außerhalb des automatischen Niverllierbereichs von 4° bendet, blinken die Laserlinien und die LED leuchtet
rot auf. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs bendet. Die LED wechselt
wieder auf grün und die Laserlinien leuchten konstant.
!
Die Transportsicherung nicht lösen, Schiebeschalter auf “OFF” stellen. Die Laser mit der
Wahltaste anschalten und auswählen. Jetzt können schiefe Ebenen angelegt werden.
In diesem Modus kann nicht horizontal bzw. vertikal nivelliert werden, da sich die
Laserlinien nicht mehr automatisch ausrichten. Die LED leuchtet konstant rot.
Neigungsmodus
3
Kalibrierungsüberprüfung vorbereiten:
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die
mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (LASERKREUZ AN). Zur optimalen Überprüfung
bitte ein Stativ verwenden.
DE

06
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,5 mm / m = OK
BC
2,5 m
<2,5 mm = OK
Kalibrierung überprüfen:
Wenn A2 und A3 mehr als 0,5 mm / m auseinander liegen, ist eine Kalibrierung erforderlich. Setzen Sie sich mit
Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.
!
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren
Sie Punkt A2. Zwischen A1 u. A2 haben Sie
jetzt eine horizontale Referenz.
3. Stellen Sie das Gerät so nah wie möglich an
die Wand auf Höhe des markierten Punktes
A1.
4. Drehen Sie das Gerät um 180° und markieren
Sie den Punkt A3. Die Differenz zwischen A2
u. A3 ist die Toleranz.
Überprüfung der vertikalen Linie: Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer
2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf
die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 2,5 mm beträgt.
Überpüfung der horizontalen Linie:
Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der
Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markie-
ren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 2,5 mm auf der gleichen
Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.
!
Gefährdung durch starke Magnetfelder
Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschritt-
macher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten)
verursachen.
Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und
Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche
Vorschrift BGV B11 §14 „Elektromagnetische Felder“.
DE

SuperCross-Laser 2GP
07
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-,
Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an
einem sauberen, trockenen Ort.
Technische Daten (Technische Änderungen vorbehalten. 20W10)
Selbstnivellierbereich ± 4°
Genauigkeit ± 0,5 mm / m
Nivellierung
automatisch
Sichtbarkeit (typisch)* 40 m
Arbeitsbereich mit Handempfänger (von technisch bedingtem Helligkeitsunterschied abhängig) 40 m
Laserwellenlänge
515 nm
Laserwellenlänge Lotlaser 650 nm
Laserwellenlänge Referenzstrahl 650 nm
Laserklasse
2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung 4 x 1,5V LR6 (AA)
Betriebsdauer
ca. 9 Std.
Arbeitsbedingungen 0°C … 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend,
Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen
-10°C … 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 124 x 119 x 66 mm
Gewicht 430 g (ohne Zubehör und Batterien)
Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens
30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.
Kalibrierung
Das Messgerät sollte regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten.
Wir empfehlen ein Kalibrierungsintervall von 1-2 Jahren. Setzen Sie sich dazu bei Bedarf mit Ihrem Händler in
Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie
für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AJF
* bei max. 300 Lux
DE

08
Completely read through the operating instructions, the 'Warranty and Additional Information' booklet as
well as the latest information under the internet link at the end of these instructions. Follow the instructions
they contain. This document must be kept in a safe place and if the laser device is passed on, this document
must be passed on with it.
!
General safety instructions
– The device must only be used in accordance with its intendedpurpose and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out of reach of children.
– Modications or changes to the device are not permitted, this will otherwise invalidate the approval and safety
specications.
– Do not expose the device to mechanical stress, extreme temperatures, moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail or the battery charge is weak.
Safety instructions
Using class 2 lasers
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut their eyes and immediately move
away from the beam.
– Under no circumstances should optical instruments (magnifying glass, microscope, binoculars) be used
to look at the laser beam or reections.
– Do not use the laser at eye level (1.40 … 1.90 m)
– Reective, specular or shiny surfaces must be covered whilst laser devices are in operation.
– In public areas shield off the laser beam with barriers and partitions wherever possible and identify the laser
area with warning signs.
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 515 / 650 nm
EN 60825-1:2014/AC:2017
Function / Application
Automatic cross-line laser for indoor and outdoor applications
– Green laser cross provides optimum visibility
– Additional plumb laser and reference beam for synchronous working on oor and ceiling
– Easy alignment of inclinations
– GRX-Ready: Integrated hand-held receiver mode for outdoor applications
– Diverse range of mounting options on tripod, wall and magnetic surfaces
EN

SuperCross-Laser 2GP
09
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility regulations and limits in accordance
with the EMC Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol stations or in the vicinity of people
with pacemakers – may apply. Electronic devices can potentially cause hazards or interference or be subject
to hazards or interference.
When transporting always switch off all lasers, secure the pendulum and set the slide switch to „OFF“!
!
Special product features
Automatic alignment of the device with a magnetically dampened pendulum system.
The device is brought into initial position and aligns itself autonomously.
Transport LOCK: The device is protected with a pendelum lock during transport.
GRX-READY technology enables line lasers to be used even in unfavourable light conditions.
The laser lines pulsate at a high frequency and this can be picked up by special laser receiversover
long distances.
Green laser technology
Laser modules in DLD design stand for high line quality as well as a clean and clear and therefore
easily visible line image. Unlike previous generations they are more temperature-stable and
energy efficient.
Furthermore, the human eye has a higher sensitivity to the wave range of the green laser than
the red laser, for example. This makes the green laser diode appear much brighter than the red one.
Green lasers, especially in the DLD design, thus offer advantages with regards to how visible
the laser line is under unfavourable conditions.
Approx. 6 times brighter than a typical red laser with 630 - 660 nm
Number and direction of the lasers
H = horizontal laser
V = vertical laser
P = Number of laser points
S = slope function S
1H 1V 2P
EN

10
1
2
2
5
4
3
6
a
b
7
8
910
12
11
13
+
–
–
+
1Laser output windows
2Laser-emitting window,
plumb laser
31/4“ fastening screw
45/8“ tripod threads with
threaded bush insert for 1/4“
photo-tripod threads
5Special pins for direct
attachment to a wall
6Slide switch
aON
bOFF / Transport lock /
Slope mode
7Laser line selection button
8LED Status indicator
9Hand receiver mode
10 LED Hand receiver mode
11 Holding magnets on the
back-side for attachment to
magnetic-responsive objects
12 Height adjustment knob
13 Tripod/wall bracket with
63 mm height adjustment
Always rotate the special pins into
their parked position for transport,
see illustration below. Otherwise
there is danger of injury.
!
Park Fasten
Open the battery compartment
and insert batteries (4 x type AA)
according to the symbols.
Be sure to pay attention to polarity.
Inserting batteries
1
EN

SuperCross-Laser 2GP
11
LASER LASER LASER LASER
Release the transport restraint, set slide switch
to „ON“. Laser-emitting window, plumb
laser. The laser lines can be switched with the
selector button.
Horizontal and vertical levelling
2
Use an GRX laser receiver (optional) to carry out levelling at great distances or when
the laser lines are no longer visible. To work with a laser receiver, switch the linelaser
into hand receiver mode with the Hand receiver mode button. The laser lines will
now pulsate with high frequency, making the laser lines darker. The laser receiver
can detect these pulsating laser lines.
Observe the laser receiver‘s operating instructions for line lasers.
!
Hand receiver mode
Optional: Working with the laser receiver GRX
4
The transport restraint must be released for horizontal and vertical levelling. The laser lines ash and the LED
lights red as soon as the device is outside the automatic levelling range of 4°. Position the device such that it
is within the levelling range. The LED switches back to green and the laser lines stop ashing (steady light).
!
Do not release the transport restraint, set slide switch to „OFF“. Select and switch on the laser
with the selection button. Sloping planes can now be measured. This mode cannot be used
to perform horizontal or vertical levelling as the laser lines are no longer aligned automatically.
The LED lights constantly red.
Slope mode
3
Preparing the calibration check
It is possible for you to check the calibration of the laser. To do this, position the device midway between 2 walls,
which must be at least 5 m apart. Switch the device on (Laser cross ON).
The best calibration results are achieved if the device is mounted on a tripod.
EN

12
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,5 mm / m = OK
BC
2,5 m
<2,5 mm = OK
Performing the calibration check
When A2 and A3 are more than 0.5 mm / m apart, an adjustment is necessary.
Contact your authorised dealer or else the UMAREX-LASERLINER Service Department.
!
1. Mark point A1 on the wall.
2. Turn the device through 180° and mark point
A2. You now have a horizontal reference
between points A1 and A2.
3. Position the device as near as possible to the
wall at the height of point A1.
4. Turn the device through 180° and mark point
A3. The difference between points A2 and A3
is the tolerance.
Checking the vertical line
Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m length on the wall, making sure that
the bob can swing freely. Switch on the device and align the vertical laser to the plumb line. The precision is within
the specified tolerance if the deviation between the laser line and the plumb line is not greater than ± 2.5 mm.
Checking the horizontal line
Position the device about 5 m from a wall and switch on the cross laser. Mark point B
on the wall. Turn the laser cross approx. 2.5 m to the right and mark point C. Check
whether the horizontal line from point C is level with point B to within ± 2.5 mm.
Repeat the process by turning the laser to the left.
Regularly check the calibration before use, after transport and after extended periods of storage.
!
Danger – powerful magnetic fields
Powerful magnetic fields can adversely affect persons with active medical implants (e.g. pacemaker) as well as
electromechanical devices (e.g. magnetic cards, mechanical clocks, precision mechanics, hard disks).
With regard to the effect of powerful magnetic fields on persons, the applicable national stipulations and regulations
must be complied with such as BGV B11 §14 „electromagnetic fields“ (occupational health and safety - electromagnetic
fields) in the Federal Republic of Germany.
EN

SuperCross-Laser 2GP
13
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning agents, scouring agents and solvents.
Remove the battery(ies) before storing for longer periods. Store the device in a clean and dry place.
Technical data (Subject to technical changes without notice. 20W10)
Self-levelling range ± 4°
Accuracy
± 0.5 mm / m
Levelling automatic
Visibility (typical)* 40 m
Working range with hand receiver
(depends on how the technology affects the difference in brightness) 40 m
Laser wavelength 515 nm
Plumb laser wavelength 650 nm
Reference beam wavelength
650 nm
Laser class 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Power supply
4 x 1,5V LR6 (AA)
Operating time
approx. 9 hours
Operating conditions 0°C … 50°C, max. humidity 80% rH, no condensation,
max. working altitude 4000 m above sea level
Storage conditions -10°C … 70°C, max. humidity 80% rH
Dimensions (W x H x D) 124 x 119 x 66 mm
Weight
430 g (without accessories and batteries)
To avoid interference/disruption, always keep the implant or device a safe distance of at least 30cm away from
the magnet.
Calibration
The measuring device should be calibrated and tested on a regular basis to ensure it is accurate and working
properly. We recommend the measuring device is calibrated every 1 - 2 years. If necessary, contact your distributor
or the UMAREX-LASERLINER service department.
EU directives and disposal
This device complies with all necessary standards for the free movement of goods within the EU.
This product is an electric device and must be collected separately for disposal according to
the European Directive on waste electrical and electronic equipment.
Further safety and supplementary notices at:
http://laserliner.com/info?an=AJF
* at max. 300 lux
EN

14
Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele
informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin
beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.
!
Algemene veiligheidsaanwijzingen
– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven speccaties.
– De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
– Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen ´de
goedkeuring en de veiligheidsspecicatie te vervallen.
– Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
– Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
Veiligheidsinstructies
Omgang met lasers van klasse 2
– Opgelet: Kijk nooit in de directe of reecterende straal.
– Richt de laserstraal niet op personen.
– Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd
zo snel mogelijk uit de straal te bewegen.
– Bekijk de laserstraal of de reecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, …).
– Gebruik de laser niet op ooghoogte (1,40 … 1,90 m).
– Goed reecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen
worden afgedekt.
– In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden
beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.
Laserstraling!
Niet in de straal kijken!
Laser klasse 2
< 1 mW · 515 / 650 nm
EN 60825-1:2014/AC:2017
Functie / Toepassing
Automatische kruislijnlaser voor binnen- en buitentoepassingen
– Optimale zichtbaarheid dankzij groen laserkruis
– Extra loodlaser en referentiestraal voor synchroon werken op vloer en plafond
– Eenvoudige uitlijning van hellingen
– GRX-Ready: geïntegreerde handontvangermodus voor buitentoepassingen
– Veelzijdige toepassingsmogelijkheden op statief, wand en magnetische oppervlakken
NL

SuperCross-Laser 2GP
15
Veiligheidsinstructies
Omgang met elektromagnetische straling
– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische
compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van
personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en
door elektronische apparaten is mogelijk.
Schakel vóór het transport altijd alle lasers uit, zet de pendel vast en de schuifschakelaar op 'OFF'!
!
Speciale functies van het product
Automatische uitlijning van het apparaat door middel van een magnetisch gedempt
pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.
Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.
Met de GRX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden
worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door speciale
laserontvangers op grote afstanden geregistreerd.
Groene lasertechnologie
Lasermodules in DLD-uitvoering bieden een hoge kwaliteit van de lijn, een schoon, helder en
daardoor goed zichtbaar lijnbeeld. In tegenstelling tot oudere generaties zijn deze temperatuur-
stabieler en energie-efficiënter.
Het menselijke oog beschikt bovendien over een grotere gevoeligheid in het golflengtebereik van
de groene laser dan bijvoorbeeld bij de rode laser. Daardoor lijkt de groene laserdiode in vergelijking
met de rode zeer veel lichter.
Groene lasers – vooral in de DLD-uitvoering – bieden dus voordelen met betrekking tot de
zichtbaarheid van de laserlijn onder ongunstige voorwaarden.
Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm
Aantal en richting van de laser
H = horizontale laserlijn
V = verticale laserlijn
P = Aantal laserpunten
S = inclinaties (Slope-funktion) S
1H 1V 2P
NL

16
1
2
2
5
4
3
6
a
b
7
8
910
12
11
13
+
–
–
+
1Laseruitlaat
2Laseruitlaat loodlaser
3Bevestigingsschroef 1/4“
45/8”-schroefdraad voor
statief, met inzet voor
1/4”-schroefdraad voor
fotostatief
5Speciale pennen voor de
bevestiging direct op de
wand
6Schuifschakelaar
aAAN
b
UIT / Transportbeveiliging /
Neigingsmodus
7Keuzetoets laserlijnen
8LED-bedrijfsindicator
9Handontvangermodus
10 LED Handontvangermodus
11
Magneten aan de achterzijde
voor de bevestiging op
magnetische voorwerpen.
12 Afstelwiel voor de
hoogteverstelling
13 Statief- / wandhouder met
63 mm hoogteverstelling
Draai de speciale pennen voor het
transport steeds in de parkeerpositie -
zie onderste afbeelding. In het andere
geval bestaat gevaar voor letsel.
!
Parkeren Bevestigen
Open het battervakje en plaats
de batteren (4 x type AA)
overeenkomstig de installatiesymbolen.
Let daarb op de juiste polariteit.
Batterijen plaatsen
1
NL

SuperCross-Laser 2GP
17
LASER LASER LASER LASER
Deactiveer de transportbeveiliging en zet de
schuifschakelaar op 'ON'. Het laserkruis, de
loodlaser en de referentiestraal verschijnen.
Met behulp van de keuzetoets kunnen de
laserlijnen worden geschakeld.
Horizontaal en verticaal nivelleren
2
Gebruik een laserontvanger GRX (optioneel) voor het nivelleren op grote afstanden
of in geval van niet meer zichtbare laserlijnen. Voor werkzaamheden met de
laserontvanger schakelt u de lijnlaser met de toets in de hand-ontvangermodus.
Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden
donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registreren.
Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.
!
Handontvangermodus
Optioneel: Werken met de laserontvanger GRX
4
Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. De led brandt
constant groen. Zodra het apparaat zich buiten het automatische nivelleerbereik van 4° bevindt, knipperen
de laserlijnen en brandt de led rood. Positioneer het apparaat zodanig dat het zich binnen het nivelleer-
bereik bevindt. De led schakelt weer over naar groen en de laserlijnen branden constant.
!
Deactiveer de transportbeveiliging niet en zet de schuifschakelaar op 'OFF'. Schakel de lasers
in met de keuzetoets en maak vervolgens uw keuze. Nu kunnen schuine vlakken worden
aangelegd. In deze modus kunt u niet horizontaal resp. verticaal nivelleren omdat de laserlijnen
niet meer automatisch uitlijnen. De led brandt constant rood.
Neigingsmodus
3
Kalibratiecontrole voorbereiden
U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens
5 meter van elkaar verwijderd zijn (laserkruis aan). Voor een optimale controle een statief gebruiken.
NL

18
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,5 mm / m = OK
BC
2,5 m
<2,5 mm = OK
Kalibratie controleren
Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,5 mm / m,
is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van
UMAREX-LASERLINER.
!
1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het
punt A2. Tussen A1 en A2 hebt u nu een
horizontale referentie.
3. Plaats het toestel zo dicht mogelijk tegen
de wand ter hoogte van punt A1.
4. Draai het toestel vervolgens 180° en markeer
punt A3. Het verschil tussen A2 en A3 moet
binnen de tolerantie van de nauwkeurigheid
liggen.
Controleren van de verticale lijn
Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad bevestigen,
de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert,
mag het verschil niet meer zijn dan ± 2,5 mm. In dat geval blijft u binnen de gestelde tolerantie.
Controleren van de horizontale lijn
Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B
aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C
markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met
punt B - met een tolerantie van max. ± 2,5 mm. Dezelfde controle kunt u tevens
naar links uitvoeren.
Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser
langere tijd is opgeborgen geweest.
!
Gevaar door krachtige magnetische velden
Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten
(bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges,
fijne mechanische apparatuur, harde schijven).
Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale
bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift
NL

SuperCross-Laser 2GP
19
Opmerkingen inzake onderhoud en reiniging
Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en
oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt.
Bewaar het apparaat op een schone, droge plaats.
Technische gegevens (Technische veranderingen voorbehouden. 20W10)
Zelfnivelleerbereik
± 4°
Nauwkeurigheid
± 0,5 mm / m
Nivellering automatisch
Zichtbaarheid (karakteristiek)*
40 m
Werkbereik met handontvanger
(afhankelijk vande helderheidsverschillen om technische redenen) 40 m
Lasergolengte
515 nm
Lasergolengte loodlaser
650 nm
Lasergolengte referentiestraal 650 nm
Laserklasse
2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stroomvoorziejning
4 x 1,5V LR6 (AA)
Gebruiksduur
ca. 9 uur
Werkomstandigheden 0°C … 50°C, luchtvochtigheid max. 80% rH, niet-condenserend,
werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden
-10°C … 70°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) 124 x 119 x 66 mm
Gewicht
430 g (zonder toebehoren en batterijen)
van de wettelijke ongevallenverzekering BGV B11 §14 ‚Elektromagnetische Felder‘ (elektromagnetische velden).
Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de
bedreigde implantaten en apparaten te houden.
Kalibratie
Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te
waarborgen. Wij adviseren, het toestel om de 1 - 2 jaar te kalibreren. Neem hiervoor zo nodig contact op met uw
handelaar of de serviceafdeling van UMAREX-LASERLINER.
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije
goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor
oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=AJF
* bij max. 300 lux
NL

20
Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“
samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt
igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden,
hvis denne overdrages til en ny bruger.
!
Almindelige sikkerhedshenvisninger
– Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specikationer.
– Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
– Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og
sikkerhedsspecikationerne bortfalder.
– Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
– Apparatet må ikke anvendes længere, hvis en eller ere funktioner svigter, eller hvis batteriladningen er svag.
Sikkerhedshenvisninger
Omgang med lasere i klasse 2
– Pas på: Undgå at se ind i en direkte eller reekterende stråle.
– Undgå at rette laserstrålen mod personer.
– Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks
fjerne hovedet fra strålen.
– Laserstrålen eller dens reeksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
– Undlad at anvende laseren i øjenhøjde (1,40 … 1,90 m).
– Godt reekterende, spejlende eller skinnende overader skal tildækkes, så længe der bruges laserudstyr.
– I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge,
og laserområdet skal afmærkes med advarselsskilte.
Laserstråling!
Se ikke ind i strålen!
Laser klasse 2
< 1 mW · 515 / 650 nm
EN 60825-1:2014/AC:2017
Funktion / Anvendelsesformål
Automatisk krydslinjelaser til inden- og udendørs brug
– Optimal synlighed med grønt laserkryds
– Ekstra lodlaser og referencestråle til parallelt arbejde på gulv og loft
– Nem indstilling af hældninger
– GRX-Ready: Integreret håndmodtagermodus til udendørs opgaver
– Kan fastgøres på stativ, væg og magnetiske overader
DA
