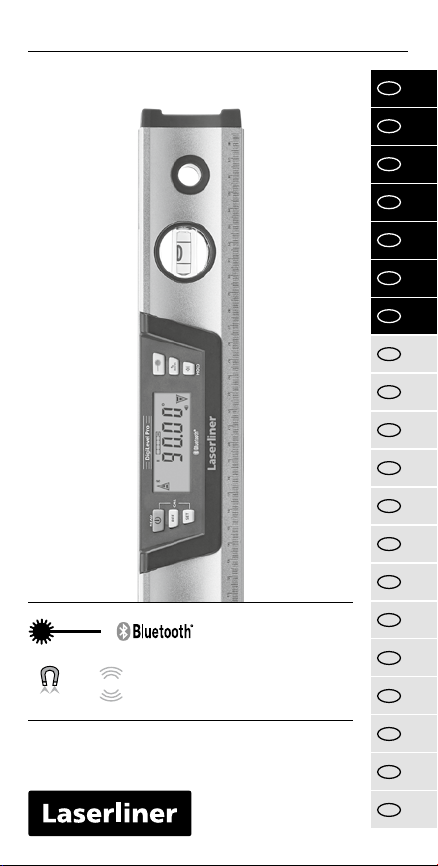

LaserLiner DigiLevel Pro 40 User manual

DigiLevel Pro 40/60/80
02
09
16
23
30
37
44
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
Laser
635 nm
magnetic
AutoSound

02
DE
Lesen Sie die Bedienungsanleitung, das beiliegende Heft
„Garantie- und Zusatzhinweise“ sowie die aktuellen Infor-
mationen und Hinweise im Internet-Link am Ende dieser
Anleitung vollständig durch. Befolgen Sie die darin enthal-
tenen Anweisungen. Diese Unterlage ist aufzubewahren
und bei Weitergabe der Lasereinrichtung mitzugeben.
!
Funktion / Verwendung
Digitale Elektronik-Wasserwaage mit roter Lasertechnologie
– Punktlaser zur optischen Verlängerung der Wasserwaage
– Horizontale und vertikale Winkelanzeige
– Der Neigungsspeicher ermöglicht das Übertragen von Winkeln
– Messdaten können über die Bluetooth®-Schnittstelle übermittelt
werden
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-
zweck innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen be-
wusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit
optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind
während des Betriebes von Lasereinrichtungen abzudecken.
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 635 nm
EN 60825-1:2014/AC:2017

DigiLevel Pro 40/60/80
03
DE
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst
durch Absperrungen und Stellwände begrenzen und den Laser-
bereich durch Warnbeschilderung kennzeichnen.
– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
– Das Messgerät hält die Vorschriften und Grenzwerte für die
elektromagnetische Verträglichkeit und Funkstrahlung gemäß
RED-Richtlinie 2014/53/EU ein.
– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagen-
typ DigiLevel Pro 40/60/80 den wesentlichen Anforderungen
und sonstigen Bestimmungen der europäischen Richtlinie für
Funkanlagen (Radio Equipment Richtlinie) 2014/53/EU (RED)
entspricht. Der vollständige Text der EU-Konformitätserklärung
ist unter der folgenden Internetadresse verfügbar:
http://laserliner.com/info?an=AHJ
Sicherheitshinweise
Umgang mit RF-Funkstrahlung
Laseraustritt
Laser
635 nm
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38
39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58
READ
HOLD
CALREF %
mm/m
SET
DigiLevel Pro
1

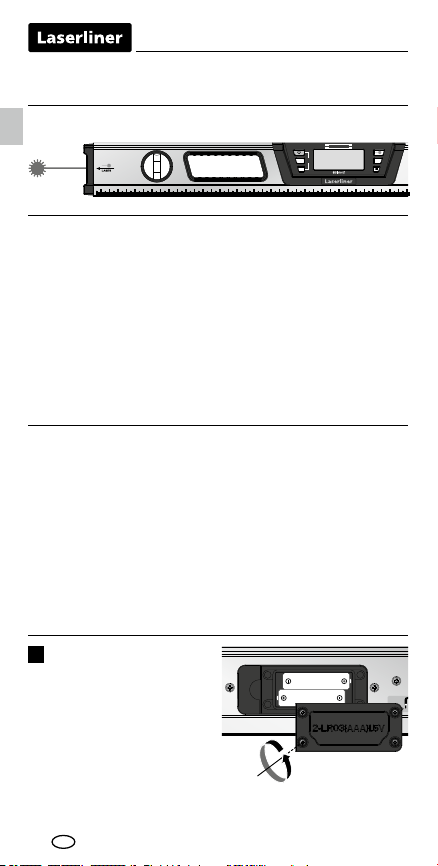

1Batterien einlegen
Das Batteriefach öffnen und
Batterien gemäß den Installations-
symbolen einlegen. Dabei auf
korrekte Polarität achten.
Rev19W38
LASERRADIATION! DO NOT STARE
INTOTHE BEAM! CLASS 2 LASER
<1 mW · 635 nm · EN 60825-1:2014/AC:2017
LASERSTRAHLUNG!
NICHTIN DEN STRAHL BLICKEN!
LASERKLASSE2 · < 1 mW · 635 nm
EN60825-1:2014/AC:2017
DigiLevel Pro 40
A quality product from
GmbH & Co. KG
Donnerfeld 2, 59757 Arnsberg
Germany,Tel: [phone]
Fax: -333, www.laserliner.com
WARNING
With magnet
on the bottom

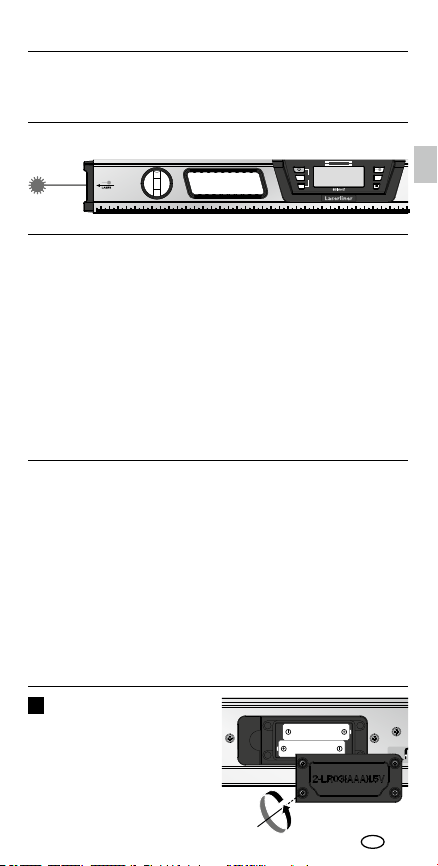

– Das Messgerät hält die Vorschriften und Grenzwerte für die elek-
tromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU
ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in
Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit
Herzschrittmachern, sind zu beachten. Die Möglichkeit einer ge-
fährlichen Beeinussung oder Störung von und durch elektroni-
sche Geräte ist gegeben.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter
hohen elektromagnetischen Wechselfeldern kann die Messgenau-
igkeit beeinusst werden.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung

04
DE
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58
READ
HOLD
CALREF %
mm/m
SET
DigiLevel Pro
5
6
4
2
3
1
7 aa c
d f h
jm l
b
e g i
k
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58
READ
HOLD
CALREF %
mm/m
SET
DigiLevel Pro
9
10
8
11
14
12
13
11

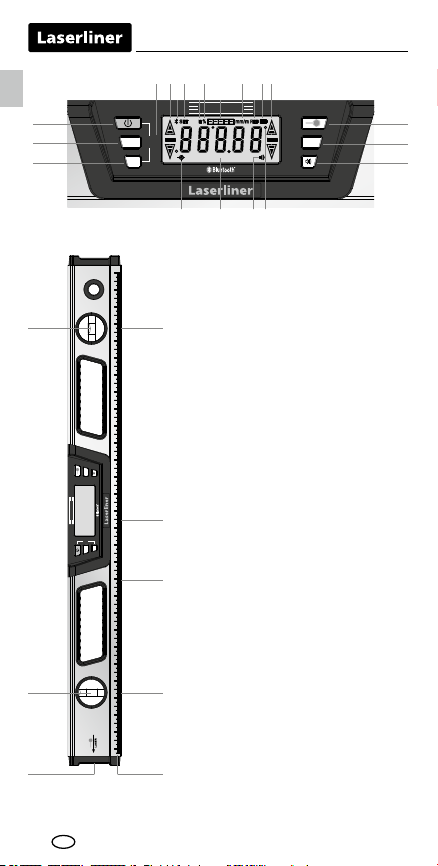

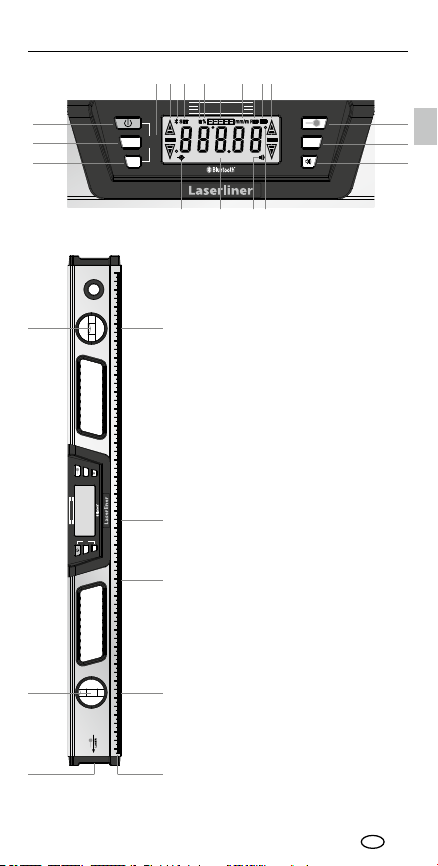

Horizontallibelle
Vertikallibelle
Laseraustritt
Magnete
Batteriefach (Rückseite)
Messäche
Messskala (nur
DigiLevel Pro 40 / 60)
8
9
10
11
12
13
14
Neigungsrichtung
Bluetooth®-Funktion aktiviert
Gefälle-Funktion gesetzt
HOLD: aktueller Messwert
wird gehalten
Messeinheit %
digitale Libelle
Messeinheit mm/m
Winkel-Referenzwert gesetzt
Batteriezustand
Messeinheit ° Grad
Akustischer Signalgeber aktiv
Neigungswinkel
Laser aktiv
a
b
c
d
e
f
g
h
i
j
k
l
m
1
2
3
4
5
6
7
AN-/AUS-Taste / READ: Messdaten
per Bluetooth®-Schnittstelle
übertragen
Winkel-Referenzwert setzen /
3 Sek.: Empndlichkeit umstellen
Gefälle-Funktion setzen
Laser ein/aus
Messeinheit umstellen
Akustischer Signalgeber ein/aus /
Hold-Funktion
Kalibrierung

DigiLevel Pro 40/60/80
05
DE
2
Die DigiLevel Pro 40/60/80 kann Winkel kontinuierlich auf 360°
vermessen.
– Schalten Sie das Gerät mit Taste (1) ein.
– Der Neigungswinkel erscheint in der Anzeige (l). Werden Nei-
gungen über Kopf gemessen, so passt sich die Anzeigerichtung
automatisch an.
– Zusätzlich wird mit dem Symbol (a) die momentane Neigungs-
richtung angezeigt.
Achten Sie vor jeder Messung darauf, dass die Referenz-
funktion deaktiviert ist.
!
Einschalten und Messen
3

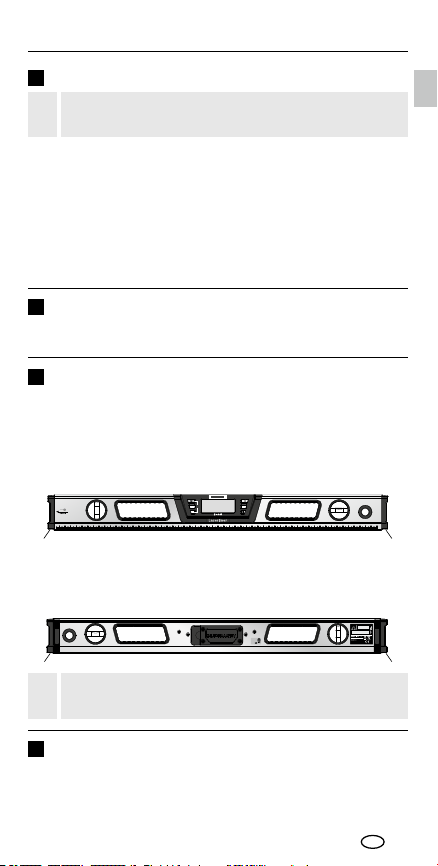

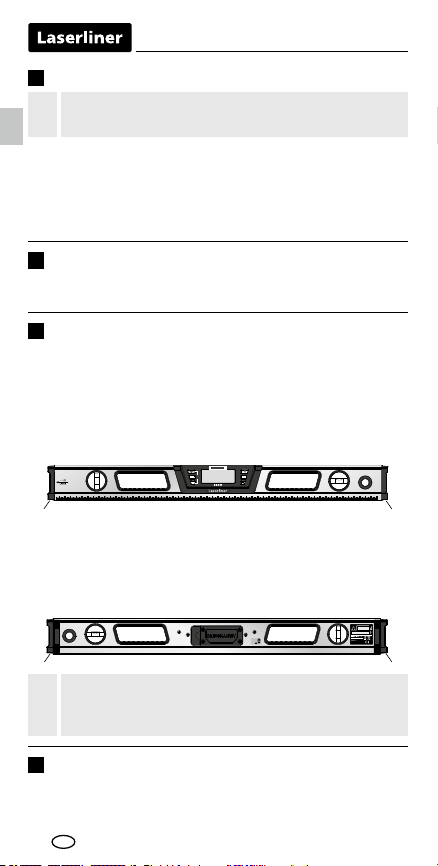

Kalibrierung4
Auswahl der Messeinheit
Das Gerät ist richtig kalibriert, wenn es in beiden Positionen
(0° und 180°) die gleichen Messwerte anzeigt.
!
3. Jetzt die Wasserwaage um 180° horizontal drehen und
exakt auf die markierte Fläche setzen (Umschlagmessung).
Danach
die READ-Taste (1) erneut drücken . -2- blinkt.
Der anschließende Signalton beendet den Vorgang.
1. Die Messäche (13) vom Gerät auf einen geraden und markierten
Untergrund positionieren (siehe Abb. unten). Gerät einschalten (1).
Um in den Kalibriermodus zu gelangen, die Tasten 1 und 3 gleich-
zeitig drücken, bis -1- im Display erscheint.
2. Anschließend die READ-Taste (1) drücken. -1- blinkt.
Danach wechselt die Anzeige auf -2-.
Mit Taste (5) wird die Messeinheit zwischen ° Grad, % und mm/m
umgeschaltet.
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58
READ
HOLD
CALREF %
mm/m
SET
DigiLevel Pro
Rev19W38
LASERRADIATION!DO NOT STARE
INTOTHEBEAM! CLASS 2 LASER
<1mW · 635 nm · EN 60825-1:2014/AC:2017
LASERSTRAHLUNG!
NICHTINDEN STRAHL BLICKEN!
LASERKLASSE2· < 1 mW · 635 nm
EN60825-1:2014/AC:2017
DigiLevelPro60
Aqualityproduct from
GmbH & Co. KG
Donnerfeld2,59757 Arnsberg
Germany,Tel:[phone]
Fax:-333,www.laserliner.com
WARNING
Withmagnet
onthe bottom
Um den aktuellen Messwert im Display zu halten die HOLD-Taste
(6) lange drücken.
HOLD5

06
DE
7
8
Wenn Sie mit einem geänderten Winkel-Referenzwert
arbeiten, wird der Signalgeber zu diesem neuen Referenz-
wert (0°, 45°, 90° Anzeige) aktiviert.
!
Mit Taste (6) wird der Signalgeber ein- / ausgeschaltet. Wenn der
Neigungswinkel auf 0°, 45°, 90° oder dem letzten Speicherwert
steht, wird dies akustisch signalisiert.
Akustische Signalisierung
Mit Taste (2) können Neigungen übertragen werden. Dazu das Gerät
auf die gewünschte Neigung anlegen und die Taste (2) drücken.
Anschließend wechselt die Anzeige auf „0,00°”, „REF“ erscheint im
Display und der gewünschte Referenzwinkel ist gesetzt. Jetzt kann
die Neigung auf andere Gegenstände übertragen werden.
Durch erneutes Drücken der Taste (2) wird der Winkel-Referenzwert
deaktiviert.
Mit Taste (3) können voreingestellte Gefälle von 1%, 2%, 3% und
4% eingestellt werden. Dazu die Taste (3) so oft drücken, bis der
gewünschte Wert im Display erscheint.
Durch langes Drücken der Taste (3) wird die Gefälle-Funktion deak-
tiviert.
6Ändern des Winkel-Referenzwertes
Gefälle-Funktion
Das Messgerät schaltet sich nach 10 Minuten Inaktivität auto-
matisch ab, um die Batterien zu schonen. Die Hintergrundbe-
leuchtung wird nach 1 Minute abgeschaltet.
AUTO-OFF Funktion
Das Gerät verfügt über eine Bluetooth®*-Funktion, die die Daten-
übertragung mittels Funktechnik zu mobilen Endgeräten mit
Bluetooth®*-Schnittstelle erlaubt (z.B. Smartphone, Tablet).
Die Systemvoraussetzung für eine Bluetooth®*-Verbindung
nden Sie unter http://laserliner.com/info?an=ble
Das Gerät kann eine Bluetooth®*-Verbindung mit Bluetooth 4.0
kompatiblen Endgeräten aufbauen.
Die Reichweite ist auf max. 10 m Entfernung vom Endgerät aus-
gelegt und hängt stark von den Umgebungsbedingungen, wie z.B.
der Dicke und Zusammensetzung von Wänden, Funkstörquellen,
sowie den Sende-/Empfangseigenschaften des Endgerätes, ab.
Bluetooth®* ist nach dem Einschalten immer aktiviert, da das
Funksystem auf sehr geringen Stromverbrauch ausgelegt ist.
Datenübertragung

DigiLevel Pro 40/60/80
07
DE
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen
der Bluetooth SIG, Inc.
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen
der Bluetooth SIG, Inc.
Ein mobiles Endgerät kann sich mittels einer App mit dem
eingeschalteten Messgerät verbinden.
Zur Nutzung der Bluetooth®*-Funktion wird eine Applikation be-
nötigt. Diese können Sie in den entsprechenden Stores je nach
Endgerät herunterladen:
Nach dem Start der Applikation und aktivierter Bluetooth®*-Funk-
tion kann eine Verbindung zwischen einem mobilem Endgerät und
dem Messgerät hergestellt werden. Erkennt die Applikation mehre-
re aktive Messgeräte, wählen Sie das passende Messgerät aus.
Beim nächsten Start kann dieses Messgerät automatisch ver-
bunden werden.
Applikation (App)
Achten Sie darauf, dass die Bluetooth®*-Schnittstelle des
mobilen Endgerätes aktiviert ist.
!
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten
Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und
Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren
Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.
Gefährdung durch starke Magnetfelder
Starke Magnetfelder können schädliche Einwirkungen auf Personen
mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektro-
mechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren,
Feinmechanik, Festplatten) verursachen.
Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind
die jeweiligen nationalen Bestimmungen und Vorschriften zu berück-
sichtigen, wie beispielsweise in der Bundesrepublik Deutschland die
berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagneti-
sche Felder“.
Um eine störende Beeinussung zu vermeiden, halten Sie die Mag-
nete stets in einem Abstand von mindestens 30 cm von den jeweils
gefährdeten Implantaten und Geräten entfernt.

08
DE
Kalibrierung
Das Messgerät muss regelmäßig kalibriert und geprüft werden,
um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen
ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem
Fachhändler in Verbindung oder wenden Sie sich an die Serviceab-
teilung von UMAREX-LASERLINER.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=AHJ
Technische Änderungen vorbehalten. 19W40
Technische Daten
Genauigkeit elektro-
nische Messung
± 0,05° bei 0° … 1°
± 0,1° bei 1° … 89°
± 0,05° bei 89° … 90°
Libellengenauigkeit
± 0,5 mm/m
Anzeigengenauigkeit 2 Dezimalstellen
Laserwellenlänge 635 nm
Laserklasse
2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung 2 x 1,5V LR03 (AAA)
Betriebsdauer mit Laser: ca. 10 Std.
ohne Laser: ca. 55 Std.
Betriebsdaten
Funkmodul
Schnittstelle Bluetooth LE 4.x;
Frequenzband: ISM Band 2400-2483.5
MHz, 40 Kanäle; Sendeleistung: max.
10 mW; Bandbreite: 2 MHz; Bitrate: 1
Mbit/s; Modulation: GFSK / FHSS
Arbeitsbedingungen
-10°C … 50°C, Luftfeuchtigkeit max.
80% rH, nicht kondensierend, Arbeits-
höhe max. 2000 m über NN (Normalnull)
Lagerbedingungen -20°C … 70°C,
Luftfeuchtigkeit max. 80% rH
Abmessungen 40
400 x 63 x 33 mm (B x H x T)
Abmessungen 60 600 x 63 x 33 mm (B x H x T)
Abmessungen 80
800 x 63 x 33 mm (B x H x T)
Gewicht 40/60/80
548 g / 722 g / 968 g (inkl. Batterien)

DigiLevel Pro 40/60/80
09
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should
shut their eyes and immediately move away from the beam.
– Under no circumstances should optical instruments (magnifying
glass, microscope, binoculars) be used to look at the laser beam
or reections.
– Do not use the laser at eye level (1.40 ... 1.90 m)
– Reective, specular or shiny surfaces must be covered whilst laser
devices are in operation.
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 635 nm
EN 60825-1:2014/AC:2017
Safety instructions
Using class 2 lasers
Digital electronic spirit level with red laser technology
– Point laser for optical extension of the spirit level
– Horizontal and vertical angle display
– The slope memory allows angles to be easily transferred
– Measured data transfer via Bluetooth®interface
General safety instructions
– The device must only be used in accordance with its
intendedpurpose and within the scope of the specications.
– The measuring tools and accessories are not toys.
Keep out of reach of children.
– Modications or changes to the device are not permitted,
this will otherwise invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its functions
fail or the battery charge is weak.
Function / application
Completely read through the operating instructions, the
„Warranty and Additional Information“ booklet as well
as the latest information under the internet link at the end
of these instructions. Follow the instructions they contain.
This document must be kept in a safe place and passed
on together with the device.
!
EN

10
– The measuring device complies with electromagnetic compatibi-
lity regulations and limits in accordance with the EMC Directive
2014/30/EU which is covered by the Radio Equipment Directive
2014/53/EU.
– Local operating restrictions – for example, in hospitals, aircraft,
petrol stations or in the vicinity of people with pacemakers – may
apply. Electronic devices can potentially cause hazards or inter-
ference or be subject to hazards or interference.
– The measuring accuracy may be affected when working close
to high voltages or high electromagnetic alternating elds.
– The measuring device is equipped with a wireless interface.
– The measuring device complies with electromagnetic
compatibility and wireless radiation regulations and limits
in accordance with the RED 2014/53/EU.
– Umarex GmbH & Co. KG hereby declares that the DigiLevel Pro
40/60/80 radio equipment complies with the essential require-
ments and other provisions of the European Radio Equipment
Directive 2014/53/EU (RED). The EU Declaration of Conformity
can be found in its entirety at the following address:
http://laserliner.com/info?an=AHJ
Safety instructions
Dealing with electromagnetic radiation
Safety instructions
Dealing with RF radiation
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38
39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58
READ
HOLD
CALREF %
mm/m
SET
DigiLevel Pro
Rev19W38
LASERRADIATION! DO NOT STARE
INTOTHE BEAM! CLASS 2 LASER
<1 mW · 635 nm · EN 60825-1:2014/AC:2017
LASERSTRAHLUNG!
NICHTIN DEN STRAHL BLICKEN!
LASERKLASSE2 · < 1 mW · 635 nm
EN60825-1:2014/AC:2017
DigiLevel Pro 40
A quality product from
GmbH & Co. KG
Donnerfeld 2, 59757 Arnsberg
Germany,Tel: [phone]
Fax: -333, www.laserliner.com
WARNING
With magnet
on the bottom
1
1Inserting batteries
Open the battery compartment
and insert batteries according
to the symbols. Be sure to pay
attention to polarity.
Laser
635 nm
Laser outlet
– In public areas shield off the laser beam with barriers and partitions
wherever possible and identify the laser area with warning signs.
EN
