LaserLiner AutoCross-Laser 3C User manual

Laser
635 nm
DE
EN
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
LV
LT
RO
BG
EL
SL
HU
SK
02
09
16
23
30
37
44
51
58
NL
AutoCross-Laser 3C
1H 2V 1D

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und
Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im
Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren
und bei Weitergabe der Lasereinrichtung mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 635 / 650 nm
EN 60825-1:2014
02
DE
Funktion / Verwendungszweck
Kreuzlinien-Laser zum vertikalen und horizontalen Ausrichten
– Exakte Positionierung der Laserlinien durch das drehbare Gehäuse mit
Seitenfeinantrieb.
– Justierfüße mit abnehmbaren Gummikappen
– Selbstnivellierbereich 2,5°, Genauigkeit 0,2 mm / m
– Einfache und exakte Lotfunktion mit dem zusätzlichen Lotlaser unten
und dem Laserkreuz oben.
– Die vertikalen Laserlinien sind rechtwinklig zueinander ausgerichtet.

AutoCross-Laser 3C
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen
Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind während des
Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
03
DE
Besondere Produkteigenschaften
Automatische Ausrichtung des Gerätes durch ein magnetisch
gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und
richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät
beim Transport.
Spezielle Hochleistungsdioden erzeugen superhelle Laserlinien
in Geräten mit PowerBright-Technologie. Diese bleiben sichtbar auf längere
Entfernungen, bei hellem Umgebungslicht und auf dunklen Oberflächen.
Mit der RX-READY-Technologie können Linienlaser auch bei
ungünstigen Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren
dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger
auf große Entfernungen erkannt.

1H 2V 1D
6
3
2
5
4
1
7
10
8
9
11
12
04
DE

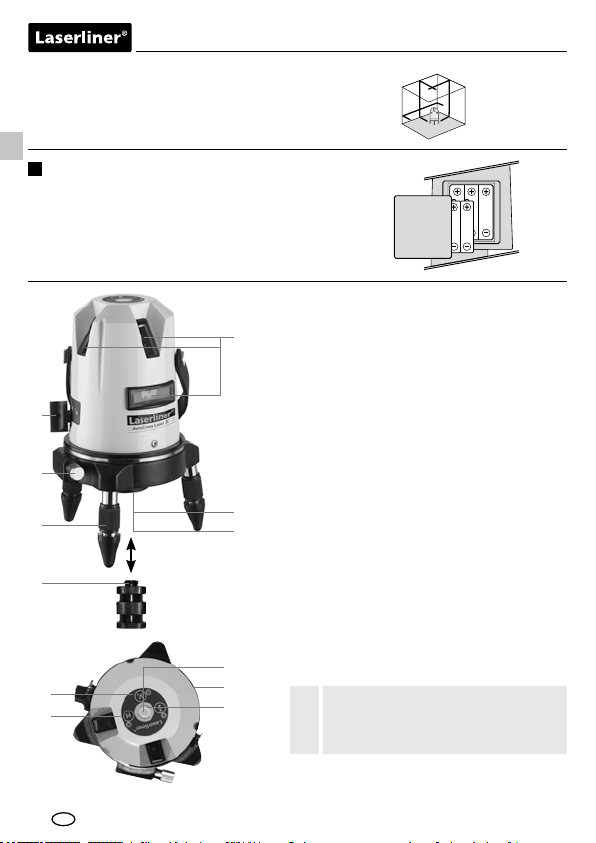

Zum Transport immer das Gerät
mit der Transportsicherung (2)
ausschalten, damit das Gerät vor
Beschädigung geschützt wird.
!
1 Laseraustrittsfenster
2 AN- / AUS-Schalter; Transportsicherung
3 Seitenfeinantrieb
4 5/8” Gewinde (Unterseite)
5 Austritt Lotlaser (Unterseite)
6 Justierfüße mit abnehmbaren
Gummikappen
7 Stativadapter
8 Libelle zur groben Ausrichtung /
Low Bat.-Anzeige: Batterieladung
gering, wenn die Libelle blinkt
9 Akkufach (ACL 3C Pro) /
Batteriefach (ACL 3C Plus)
10 Handempfängermodus
11 Horizontale Laserlinie
12 Vertikale Laserlinien
Einlegen der Batterien
Batteriefach (9) öffnen und Batterien gemäß
den Installationssymbolen einlegen. Dabei auf
korrekte Polarität achten.
1
Anzahl und Anordnung der Laser
H = horizontale Laser
V = vertikale Laser
D = Lotlaser (downpoint)

AutoCross-Laser 3C
05
DE
AutoCross-Laser 3C
2
4

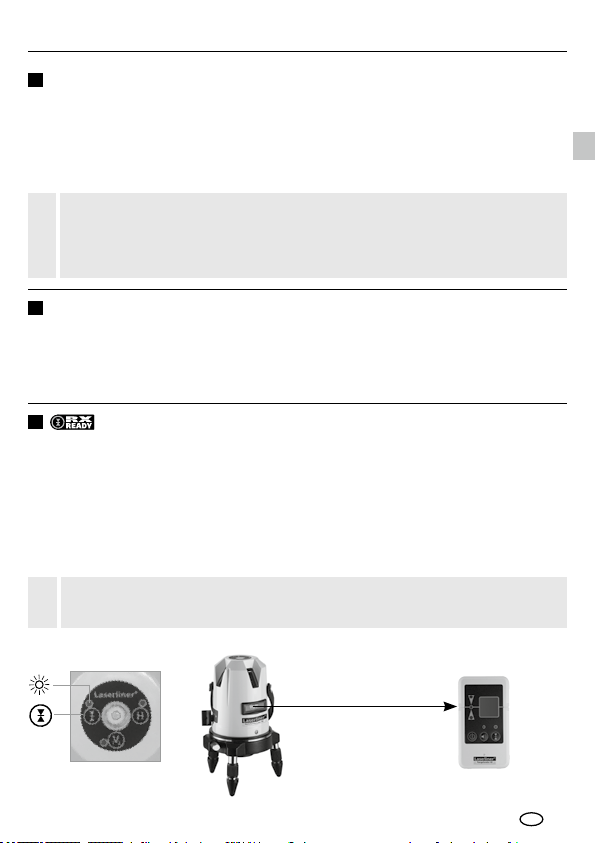

Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger RX
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr
sichtbaren Laserlinien einen Laserempfänger RX (optional).
Zum Arbeiten mit dem Laserempfänger den Linienlaser mit der Hand-
empfängermodus-Taste (10) in den Handempfänger-Modus schalten.
Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien
werden dunkler. Der Laserempfänger RX erkennt durch dieses Pulsieren
die Laserlinien.
Beachten Sie die Bedienungsanleitung des Laserempfängers für
Linienlaser.
!
Horizontales und vertikales Nivellieren
Die Transportsicherung (2) nach rechts drehen und die Pendelarretierung lösen.
Jetzt werden die Laser durch das Pendelsystem automatisch ausgerichtet und
der horizontale Laser leuchtet konstant. Die Laser lassen sich einzeln mit den
Tasten H und V ein- bzw. ausschalten. Nun kann horizontal bzw. vertikal
nivelliert werden.
Wenn das Gerät zu schräg aufgestellt wurde (außerhalb von 2,5°),
blinken die Laser. Dann das Gerät mit den Justierfüßen (6) ausrichten
oder auf einer ebeneren Fläche aufstellen. Die Dosenlibelle (8) dient
dabei zur Orientierung.
!
Laserlinien positionieren
Das Oberteil des Gerätes lässt sich zur groben Ausrichtung der Laser auf dem
Sockel drehen. Die genaue Positionierung kann mit dem Seitenfeinantrieb (3)
bestimmt werden. Die Justierfüße (6) ermöglichen das Aufstellen des Gerätes
auf schrägen Flächen.
3

06
DE
A1
A2
2.
1.

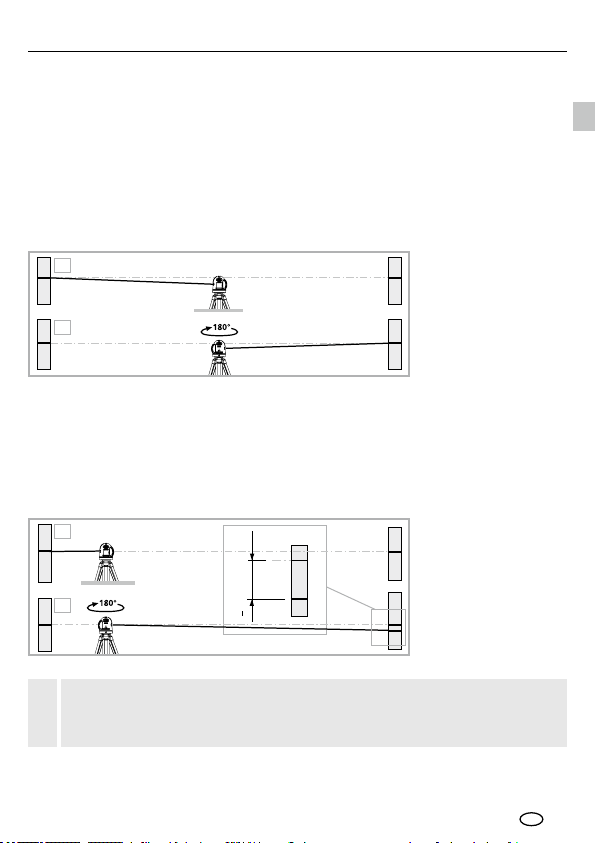

Kalibrierungsüberprüfung vorbereiten:
Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein, dazu die Transportsicherung lösen (Laserkreuz an).
Zur optimalen Überprüfung bitte ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,2 mm / m = OK
Kalibrierung überprüfen:
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist
eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler
in Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!

AutoCross-Laser 3C
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das
Gerät an einem sauberen, trockenen Ort.
Kalibrierung
Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die
Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein
Kalibrierungsintervall von einem Jahr.
07
DE
AutoCross-Laser 3C
BC
2,5 m
<1 mm = OK
Überprüfung der vertikalen Linie:
Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m
langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten
und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt inner-
halb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur
nicht mehr als ± 1 mm beträgt.

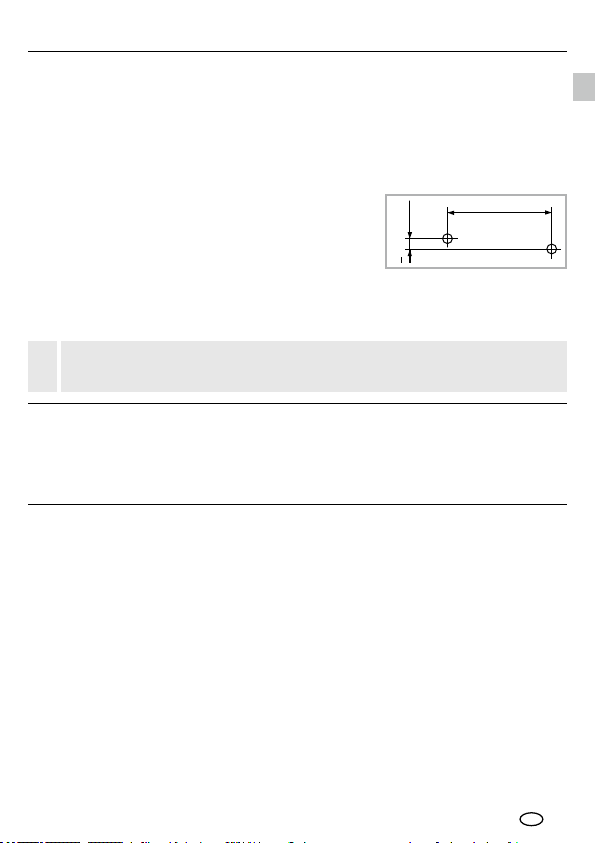

Überpüfung der horizontalen Linie:
Gerät ca. 5 m von einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen
Sie, ob die waagerechte Linie von Punkt C ± 1 mm auf der gleichen Höhe mit
dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch,
nach Transporten und langer Lagerung.
!

08
DE
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien
Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=acl3c
Technische Daten (Technische Änderungen vorbehalten. 10.2017)
Selbstnivellierbereich ±2,5°
Genauigkeit ± 0,2 mm / m
Laserwellenlänge Linienlaser / Lotlaser 635 nm / 650 nm
Laserklasse 2 / < 1 mW
Stromversorgung 3 x 1,5V AA
Betriebsdauer ca. 16 h
Arbeitsbedingungen
0 ... 50°C, Luftfeuchtigkeit max.
80% rH, nicht kondensierend,
Arbeitshöhe max. 4000 m über NN
(Normalnull)
Lagerbedingungen -10 ... 70°C, Luftfeuchtigkeit max.
80% rH
Gewicht (inkl. Batterien) 1,4 kg
Abmessungen (B x H x T) 120 x 190 x 120 mm

AutoCross-Laser 3C
Completely read through the operating instructions, the „Warranty and
Additional Information“ booklet as well as the latest information under
the internet link at the end of these instructions. Follow the instructions
they contain.This document must be kept in a safe place and if the laser
device is passed on, this document must be passed on with it.
!
General safety instructions
– The device must only be used in accordance with its intendedpurpose
and within the scope of the specications.
– The measuring tools and accessories are not toys.
Keep out of reach of children.
– Modications or changes to the device are not permitted, this will
otherwise invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
Safety instructions
Using class 2 lasers
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut
their eyes and immediately move away from the beam.
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 635 / 650 nm
EN 60825-1:2014
09
Function / Application
Cross-line laser vertical and horizontal alignment
– The pivoted housing can be turned with a vernier adjustment
mechanism to permit exact positioning of laser lines.
– Adjustable feet with removable rubber caps
– Automatic levelling range 2.5°, accuracy 0,2 mm / m
– A simple, precise plumb function is afforded by the additional
plumb laser at the bottom and the laser cross at the top.
– The vertical lines are aligned at right angles to one another.
EN

– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars) be used to look at the laser beam or reections.
– Do not use the laser at eye level (1.40 ... 1.90 m)
– Reective, specular or shiny surfaces must be covered whilst laser devices
are in operation.
– In public areas shield off the laser beam with barriers and partitions
wherever possible and identify the laser area with warning signs.
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility
regulations and limits in accordance with the EMC Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol
stations or in the vicinity of people with pacemakers – may apply. Electronic
devices can potentially cause hazards or interference or be subject to hazards
or interference.
10
Special product features
Automatic alignment of the device with a magnetically
dampened pendulum system. The device is brought into initial position
and aligns itself autonomously.
Transport LOCK: The device is protected with a pendelum
lock during transport.
Devices with PowerBright technology have special high-
performance diodes to produce super bright laser lines These remain
visible over longer distances, in bright ambient light and on dark surfaces.
RX-READY technology enables line lasers to be used even in
unfavourable light conditions.The laser lines pulsate at a high frequency
and this can be picked up by special laser receiversover long distances.
EN

AutoCross-Laser 3C
1H 2V 1D
6
3
2
5
4
1
7
10
8
9
11
12
11
For transport, the device must
always be switched off with the
transport securing device (2) so
as to protect device from damage.
!
1 Laser emitting window
2 ON / OFF switch;
Transport fastener
3 Vernier adjustment
4 5/8” thread (bottom)
5 Window for plumb laser (bottom)
6 Adjustable feet with
removable rubber caps
7 Tripod adapter
8 Vial for approximate alignment /
Low bat. display: Low battery
charge when bubble level flashes
9 Rechargeable battery
compartment (ACL 3C Pro) /
Battery compartment (ACL 3C Plus)
10 Hand receiver mode
11 Horizontal laser lines
12 Vertical laser line
EN
Inserting the batteries
Open the battery compartment (9) and insert
the batteries in accordance with the installa-
tion symbols, ensuring the correct polarity.
1
Number and direction of the lasers
H = horizontal laser
V = vertical laser
D = downpoint

12
4
2
Hand receiver mode
Optional: Working with the laser receiver RX
Use an RX laser receiver (optional) to carry out levelling at great distances or
when the laser lines are no longer visible.
To work with a laser receiver, switch the line laser into hand receiver mode
with the Hand receiver mode button (10). The laser lines will now pulsate
with high frequency, making the laser lines darker. The laser receiver RX
can detect these pulsating laser lines.
Observe the laser receiver‘s operating instructions for line lasers.
!
Horizontal and vertical levelling
Turn the transport fastener (2) clockwise and release the pendulum lock.
The lasers are now automatically aligned by the pendulum system and the
horizontal laser lights constantly. The lasers can be switched on and off
individually with the H and V buttons. It is now ready for levelling in the
horizontal or vertical plane.
If the device is too far off the horizontal (more than 2.5°), the lasers
will blink. Align the device using the adjustable feet (6) or place on a
more level surface. The round vial (8) is provided as an aid to alignment.
!
Positioning laser lines
The top section of the laser unit can be turned on the plinth to align the
lasers approximately. Precise positioning can then be done with the Vernier
adjustment (3). The adjustable feet (6) allow the device to be positioned on
sloping surfaces.
3
EN

AutoCross-Laser 3C
13
A1
A2
2.
1.
Preparing the calibration check:
It is possible for you to check the calibration of the laser. To do this, position
the device midway between 2 walls, which must be at least 5 metres apart.
Do this by turning the unit on, thus releasing the transport restraint (cross
laser on). Please use a tripod.
1. Mark point A1 on the wall.
2. Turn the device through 180° and mark point A2.
You now have a horizontal reference between points A1 and A2.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,2 mm / m = OK
Performing the calibration check:
3. Position the device as near as possible to the wall at the height
of point A1.
4. Turn the device through 180° and mark point A3. The difference
between points A2 and A3 is the tolerance.
When A2 and A3 are more than 0,2mm / m apart, an adjustment
is necessary. Contact your authorised dealer or else the UMAREX-
LASERLINER Service Department.
!
EN

Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning agents,
scouring agents and solvents. Remove the battery(ies) before storing for
longer periods. Store the device in a clean and dry place.
Calibration
The meter needs to be calibrated and tested on a regular basis to ensure
it produces accurate measurement results. We recommend carrying out
calibration once a year.
14
BC
2,5 m
<1 mm = OK
Checking the vertical line:
Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m
length on the wall, making sure that the bob can swing freely. Switch on the
device and align the vertical laser to the plumb line. The precision is within
the specified tolerance if the deviation between the laser line and the plumb
line is not greater than ± 1 mm.
Checking the horizontal line:
Position the device about 5 m from a wall and
switch on the cross laser. Mark point B on the
wall. Turn the laser cross approx. 2.5 m to the
right and mark point C. Check whether the
horizontal line from point C is level with point B to within ± 1 mm.
Repeat the process by turning the laser to the left.
Regularly check the adjustment before use, after transport and after
extended periods of storage.
!
EN

AutoCross-Laser 3C
15
Technical data (Subject to technical alterations. 10.2017)
Self-levelling range ±2,5°
Precision ±0,2 mm / m
Laser wavelength linelaser / plumb laser 635 nm / 650 nm
Laser class 2 / < 1 mW
Power supply 3 x 1,5V AA
Operating time approx. 16 h
Operating conditions
0 ... 50°C, Max. humidity 80% rH,
no condensation, Max. working
altitude 4000 m above sea level
Storage conditions -10 ... 70°C, Max. humidity 80% rH
Weight (incl. batteries) 1,4 kg
Dimensions (W x H x D) 120 x 190 x 120 mm
EU directives and disposal
This device complies with all necessary standards
for the free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European
Directive on waste electrical and electronic equipment.
Further safety and supplementary notices at:
http://laserliner.com/info?an=acl3c
EN

Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende
aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de
internet-link aan het einde van deze handleiding volledig door. Volg de
daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef
ze door als u de laserinrichting doorgeeft.
!
Algemene veiligheidsaanwijzingen
– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven speccaties.
– De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het
bereik van kinderen bewaren.
– Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet
toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecicatie
te vervallen.
– Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen,
vocht of sterke trillingen.
Veiligheidsinstructies
Omgang met lasers van klasse 2
– Opgelet: Kijk nooit in de directe of reecterende straal.
– Richt de laserstraal niet op personen.
– Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust
te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
Laserstraling!
Niet in de straal kijken!
Laser klasse 2
< 1 mW · 635 / 650 nm
EN 60825-1:2014
16
Functie / toepassing
Kruislijnlaser voor verticaal en horizontaal uitlijnen
– Exacte positionering van de laserlijnen door de draaibare behuizing
met zijdelingse fijnafstelling.
– Afstelvoetjes met afneembare rubberkapjes
– Zelfnivelleringsbereik 2,5°, nauwkeurigheid 0,2 mm / m
– Eenvoudige en exacte loodlijnfunctie met de extra loodlaser onder
en het laserkruis boven.
– De verticale laserlijnen zijn haaks t.o.v. elkaar uitgelijnd.
NL

AutoCross-Laser 3C
– Bekijk de laserstraal of de reecties nooit met behulp van optische apparaten
(loep, microscoop, verrekijker, …).
– Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).
– Goed reecterende, spiegelende of glanzende oppervlakken moeten tijdens
het gebruik van laserinrichtingen worden afgedekt.
– In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door
afbakeningen en scheidingswanden beperkt en het laserbereik door middel
van waarschuwingsborden gekenmerkt worden.
Veiligheidsinstructies
Omgang met elektromagnetische straling
– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de
elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op
pompstations of in de buurt van personen met een pacemaker, moeten in
acht worden genomen. Een gevaarlijk effect op of storing van en door
elektronische apparaten is mogelijk.
Speciale functies van het product
Automatische uitlijning van het apparaat door middel van een
magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie
gebracht en lijnt zelfstandig uit.
Transport LOCK: Het apparaat wordt bij het transport beschermd
d.m.v. een pendelvergrendeling.
Speciale hoogvermogensdioden produceren dubbel zo felle
laserlijnen. Deze blijven zichtbaar over langere afstand, bij fel omgevingslicht
en op donkere oppervlakken.
Met de RX-READY-technologie kunnen lijnlasers ook bij
ongunstige lichtomstandigheden worden gebruikt. De laserlijnen pulseren
dan met een hoge frequentie en worden door speciale laserontvangers op
grote afstanden geregistreerd.
NL
17

1H 2V 1D
6
3
2
5
4
1
7
10
8
9
11
12
18
Bij transport altijd de transportbe-
scherming instellen (2), daarmee
voorkomt u transportschade.
!
1 Laseruitlaat
2 AAN- / UIT-schakelaar;
Transportbeveiliging
3 Knop voor fijnafstelling
4 5/8” schroefdraad (onderzijde)
5 Loodstraal uitgang (onderzijde)
6 Afstelvoetjes met afneembare
rubberkapjes
7 Statiefadapter
8 Libel voor de grove uitlijning /
Low bat.-indicatie: Batterijlading
gering als de libel knippert
9 Accuvakje (ACL 3C Pro) /
Batterijvakje (ACL 3C Plus)
10 Handontvangermodus
11 Horizontale laserlijnen
12 Verticale laserlijn
NL
Plaatsen van de batterijen
Batterijvak (9) openen en de batterijen
volgens de installatiesymbolen inleggen.
Let daarbij op de correcte polarisatie
1
Aantal en richting van de laser
H = horizontale laser
V = verticale laser
D = loodlaser (downpoint)

AutoCross-Laser 3C
19
4
2
Handontvangermodus
Optioneel: Werken met de laserontvanger RX
Gebruik een laserontvanger RX (optioneel) voor het nivelleren op grote
afstanden of in geval van niet meer zichtbare laserlijnen.
Voor werkzaamheden met de laserontvanger schakelt u de lijnlaser met de
toets in de handontvangermodus (10). Nu pulseren de laserlijnen met een
hoge frequentie en de laserlijnen worden donkerder. De laserontvanger RX
kan de laserlijnen dankzij het pulseren registreren.
Neem de gebruiksaanwijzing van de laserontvanger voor
lijnlasers in acht.
!
Horizontaal en verticaal nivelleren
Draai de transportbeveiliging (2) naar rechts en ontgrendel de pendelvergren-
deling. Nu worden de lasers automatisch uitgelijnd door het pendelsysteem
en de horizontale laser brandt constant. De lasers kunnen afzonderlijk met de
toetsen H en V in- en uitgeschakeld worden. Daarna kunt u horizontaal resp.
verticaal nivelleren.
Wanneer het apparaat te scheef wordt opgesteld (buiten de 2,5 graden)
knipperen de lasers. Dan moet u het apparaat met de uitrichtvoeten
(6) uitrichten op een vlakkere ondergrond, de libelle (8) dient daarbij
ter ondersteuning.
!
Laserlijnen positioneren
Het bovendeel van het laserapparaat kan voor de grove uitlijning van de laser
op de sokkel draaien. De exacte positionering kan met de fijnafstelling opzij
(3) worden vastgelegd. Dankzij de afstelvoetjes (6) kan het apparaat op
schuine oppervlakken worden geplaatst.
3
NL

20
NL
A1
A2
2.
1.
Kalibratiecontrole voorbereiden:
U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden
tussen twee muren die minstens 5 meter van elkaar verwijderd zijn. Schakel
het apparaat in, desactiveer daarvoor de transportbeveiliging (laserkruis
ingeschakeld). Voor een optimale controle een statief gebruiken.
1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2.
Tussen A1 en A2 hebt u nu een horizontale referentie.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,2 mm / m = OK
Kalibratie controleren:
3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.
4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen
A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.
Wanneer het verschil tussen punt A2 en A3 groter is dan de
aangegeven tolerantie, nl. 0,2 mm / m, is een kalibratie nodig.
Neem hiervoor contact op met uw vakhandelaar of met de
serviceafdeling van UMAREX-LASERLINER.
!
