LaserLiner SuperLine-Laser 360 User manual

DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
LV
LT
RO
BG
EL
SL
HU
SK
02
07
12
17
22
27
32
37
42
47
52
57
62
SuperLine-Laser 360°
Laser
650 nm

02
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und
Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist
aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.
!
Automatischer Laser mit horizontalem 360°-Laserkreis,
2 vertikalen Linien und Neigungsfunktion
– Die horizontale Laserlinie erzeugt eine geschlossene 360° Laserlinie, die vertikale
Laserlinie ist rechtwinklig dazu ausgerichtet. Ideal für nahezu alle Ausrichtarbeiten.
– Die 2 vertikalen Laserlinien sind rechtwinklig zueinander ausgerichtet.
– Einzeln schaltbare Laserlinien
– Out-Off-Level: Durch optische Signale wird angezeigt,
wenn sich das Gerät außerhalb des Nivellierbereichs bendet.
– Zusätzliche Neigungsfunktion zum Ausrichten von Schrägen.

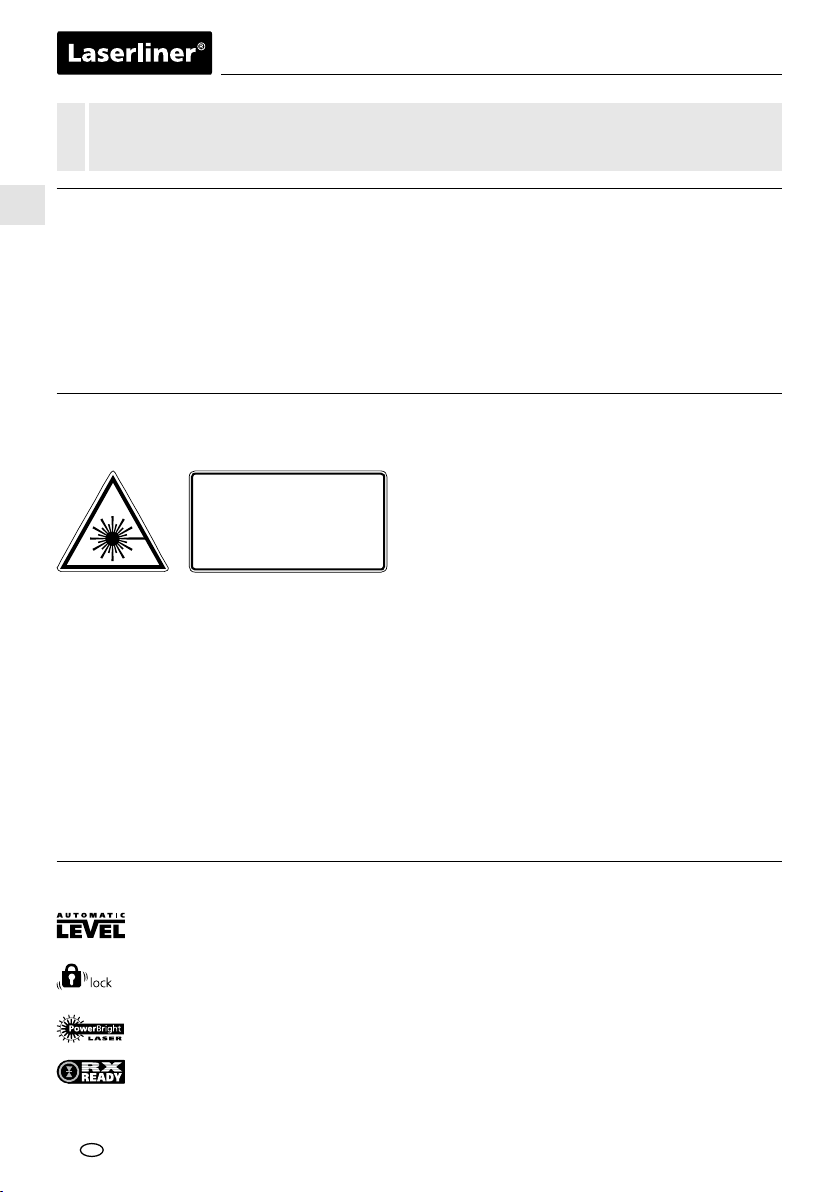

Allgemeine Sicherheitshinweise
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2014
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen
und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten
(Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind während des Betriebes
von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände
begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.
Besondere Produkteigenschaften
Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem.
Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.
Spezielle Hochleistungsdioden erzeugen superhelle Laserlinien in Geräten mit PowerBright-
Technologie. Diese bleiben sichtbar auf längere Entfernungen, bei hellem Umgebungslicht
und auf dunklen Oberflächen.
Mit der RX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen
verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz und werden
durch spezielle Laserempfänger auf große Entfernungen erkannt.
DE

SuperLine-Laser 360°
03
1H360° 2V S
1
–
–
+
+
Anzahl und Anordnung der Laser
H = horizontale Laser / V = vertikale Laser / S = Neigungsfunktion
Einlegen der Batterien
Batteriefach (2) öffnen und Batterien
gemäß den Installationssymbolen einlegen.
Dabei auf korrekte Polarität achten.
1
2
3
4
5
6
7
8
1
4
3
2
a
b
c
5
67
8
1/4”-Stativgewinde
(Unterseite)
Handempfängermodus
LED Handempfängermodus
Laseraustrittsfenster
Batteriefach (Unterseite)
Schiebeschalter
aAN
bNeigungsmodus
cAUS / Transportsicherung
LED Betriebsanzeige
(Bei geringer Ladung
leuchtet die LED rot)
Wahltaste Laserlinien
DE

04
LASER LASER LASER LASER LASER
2
3
LASER LASER LASER LASER LASER
4
Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, Schiebeschalter (3) auf “ON” stellen. Die horizontale Laserlinie erscheint.
Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.
Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich
das Gerät außerhalb des automatischen Niverllierbereichs von 3° befindet, blinken die Laserlinien.
Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.
!
Neigungsmodus
Die Transportsicherung nicht lösen, Schiebeschalter (3) auf die mittlere Stellung schieben und die Laser
mit der Wahltaste auswählen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In
diesem Modus richten sich die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken
der Laserlinien signalisiert.
Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger RX
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei
nicht mehr sichtbaren Laserlinien einen Laserempfänger RX
(optional).
Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken
der Taste 5(Handempfängermodus ein / aus) in den Handempfänger-
modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen
Frequenz und die Laserlinien werden dunkler. Der Laserempfänger
erkennt durch dieses Pulsieren die Laserlinien.
Beachten Sie die Bedienungsanleitung des entsprechenden Laserempfängers.
!
DE

SuperLine-Laser 360°
05
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,35 mm / m = OK
BC
2,5 m
≤1,75 mm = OK
Kalibrierungsüberprüfung vorbereiten:
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen
2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die
Transportsicherung lösen (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren
Sie Punkt A2. Zwischen A1 u. A2 haben Sie
jetzt eine horizontale Referenz.
Kalibrierung überprüfen:
Wenn A2 und A3 mehr als 0,35 mm / m auseinander liegen, ist eine Justierung erforderlich.
Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung
von UMAREX-LASERLINER.
!
3. Stellen Sie das Gerät so nah wie möglich
an die Wand auf Höhe des markierten
Punktes A1.
4. Drehen Sie das Gerät um 180° und
markieren Sie den Punkt A3. Die Differenz
zwischen A2 u. A3 ist die Toleranz.
Überprüfung der vertikalen Linie:
Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen,
das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die
Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht
größer als ± 1,75 mm beträgt.
Überpüfung der horizontalen Linie:
Gerät ca. 5 m vor einer Wand aufstellen und Laserkreuz einschalten. Punkt B
an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und
Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C
± 1,75 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch
Schwenken nach links wiederholen.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer
Lagerung.
!
DE

06
Technische Daten (technische Änderungen vorbehalten. 03.17)
Selbstnivellierbereich ±3°
Genauigkeit ±0,35 mm / m
Nivellierung automatisch
Arbeitsbereich (von Raumhelligkeit abhängig) 15 m
Arbeitsbereich mit Handempfänger (von technisch
bedingtem Helligkeitsunterschied abhängig)
SuperLine-Laser 360° RX 30: 10 - 30 m
SuperLine-Laser 360° RX 40: 10 - 40 m
Laserwellenlänge
650 nm
Laserklasse 2 / < 1 mW
Stromversorgung 4 x 1,5V Alkalibatterien (Typ AA)
Betriebsdauer
mit allen Laserlinien
mit horizontaler Laserlinie
ca. 15 Std.
ca. 25 Std.
Arbeitstemperatur 0°C ... +40°C
Lagertemperatur -10°C ... +70°C
Gewicht (inkl. Batterien) 620 g
Abmessung (B x H x T) 70 x 125 x 110 mm
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr
innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie
für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=sulilas360
DE

SuperLine-Laser 360°
07
Read the operating instructions and the enclosed brochure „Guarantee and additional notices“
completely. Follow the instructions they contain. This document must be kept in a safe place
and if the laser device is passed on, this document must be passed on with it.
!
Automatic laser with horizontal 360° laser circle, 2 vertical lines and slope function
– The horizontal laser line creates a continuous 360° laser line with the vertical lines
aligned perpendicular to it. Ideal for almost any alignment job.
– The 2 vertical lines are aligned at right angles to one another.
– Individually switchable laser lines
– Out-Of-Level: is indicated by optical signals when the unit is outside its self-levelling range.
– Additional slope function to align angled surfaces
General safety instructions
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 650 nm
EN 60825-1:2014
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut their eyes and
immediately move away from the beam.
– Under no circumstances should optical instruments (magnifying glass, microscope, binoculars)
be used to look at the laser beam or reections.
– Do not use the laser at eye level (1.40 ... 1.90 m)
– Reective, specular or shiny surfaces must be covered whilst laser devices are in operation.
– In public areas shield off the laser beam with barriers and partitions
wherever possible and identify the laser area with warning signs.
– Tampering with (making changes to) the laser device is not permitted.
– This device is not a toy - keep out of the reach of children.
– The device must only be used in accordance with its intended purpose and within the scope
of the specications.
EN
Special product features
Automatic alignment of the device with a magnetically dampened pendulum system.
The device is brought into initial position and aligns itself autonomously.
Transport LOCK: The device is protected with a pendelum lock during transport.
Devices with PowerBright technology have special high performance diodes to produce
super bright laser lines These remain visible over longer distances, in bright ambient light
and on dark surfaces.
RX-READY technology enables line lasers to be used even in unfavourable light conditions.
The laser lines pulsate at a high frequency and this can be picked up by special laser
receiversover long distances.

08
1H360° 2V S
–
–
+
+
1
4
3
2
a
b
c
5
67
8
EN
Laser emitting window
Battery compartment
(bottom)
Slide switch
aON
bSlope mode
cOFF / Transport lock
1
2
3
1/4“ tripod threads
(bottom)
Hand receiver mode
LED Hand receiver mode
4
5
6
LED status indicator
(the LED lights red when
the battery charge is low)
Laser line selection button
7
8
Number and direction of the lasers
H = horizontal laser / V = vertical laser / S = Slopefunction
1
Inserting the batteries
Open the battery compartment (2) and insert
the batteries in accordance with the installation
symbols, ensuring the correct polarity.

SuperLine-Laser 360°
09
LASER LASER LASER LASER LASER
2
3
LASER LASER LASER LASER LASER
4
Horizontal and vertical levelling
Release the transport restraint, set slide switch (3) to „ON“. The horizontal laser line appears.
The laser lines can be switched individually with the selection button.
The transport restraint must be released for horizontal and vertical levelling. The laser lines flash
when the device is outside the automatic levelling range of 3°. Position the device such that it is
within the levelling range.
!
Slope mode
Do not release the transport restraint, set slide switch (3) to the mid-position and select the lasers
with the selector switch. Sloping planes and tilts can now be measured. In this mode, the laser lines
no longer align automatically. This is signalised by the laser lines flashing.
Hand receiver mode
Optional: Working with the laser receiver RX
Use an RX laser receiver (optional) to carry out levelling at great
distances or when the laser lines are no longer visible.
To work with a laser receiver, switch the line laser to hand-held receiver
mode by keeping button 5(hand-held receiver mode on / off) pressed.
The laser lines will now pulsate with high frequency, making the laser
lines darker. The laser receiver can detect these pulsating laser lines.
Follow the operating instructions of the corresponding laser receiver.
!
EN

10
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,35 mm / m = OK
BC
2,5 m
≤1,75 mm = OK
Preparing the calibration check:
It is possible for you to check the calibration of the laser. To do this, position the device midway
between 2 walls, which must be at least 5 metres apart. Do this by turning the unit on, thus
releasing the transport restraint (cross laser on). Please use a tripod.
1. Mark point A1 on the wall.
2. Turn the device through 180° and mark
point A2. You now have a horizontal
reference between points A1 and A2.
Performing the calibration check:
When A2 and A3 are more than 0.35 mm / m apart, an adjustment is necessary.
Contact your authorised dealer or else the UMAREX-LASERLINER Service Department.
!
3. Position the device as near as possible
to the wall at the height of point A1.
4. Turn the device through 180° and
mark point A3. The difference between
points A2 and A3 is the tolerance.
Checking the vertical line:
Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m length on the wall, making
sure that the bob can swing freely. Switch on the device and align the vertical laser to the plumb line.
The precision is within the specified tolerance if the deviation between the laser line and the plumb line
is not greater than ± 1.75 mm.
Checking the horizontal line:
Position the device about 5 m from a wall and switch on the cross laser. Mark
point B on the wall. Turn the laser cross approx. 2.5 m to the right and mark
point C. Check whether the horizontal line from point C is level with point B
to within ± 1.75 mm. Repeat the process by turning the laser to the left.
Regularly check the adjustment before use, after transport and after extended periods of storage.
!
EN

SuperLine-Laser 360°
11
Technical data (Subject to technical alterations. 03.17)
Self-levelling range ±3°
Precision ±0.35 mm / m
Levelling automatic
Operating range (depending on room illumination) 15 m
Operating range with hand receiver
(depends on how the technology affects
the difference in brightness)
SuperLine-Laser 360° RX 30: 10 - 30 m
SuperLine-Laser 360° RX 40: 10 - 40 m
Laser wavelength
650 nm
Laser class 2 / < 1 mW
Power supply 4 x 1.5 V alkaline batteries (Type AA)
Operating time
with all laser lines
with horizontal laser line
approx. 15 hours
approx. 25 hours
Operating temperature
0°C ... +40°C
Storage temperature -10°C ... +70°C
Weight (incl. batteries) 620 g
Dimensions (W x H x D) 70 x 125 x 110 mm
EU directives and disposal
This device complies with all necessary standards for the free movement
of goods within the EU.
This product is an electric device and must be collected separately for disposal
according to the European Directive on waste electrical and electronic equipment.
Further safety and supplementary notices at:
http://laserliner.com/info?an=sulilas360
EN

12
Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie- en aanvullende
aanwijzingen‘ volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze
documentatie en geef ze door als u de laserinrichting doorgeeft.
!
Automatische laser met horizontale 360°-lasercirkel,
2 verticale lijnen en neigingsfunctie
– De horizontale laserlijn genereert een gesloten 360° laserlijn. De verticale laserlijnen
zijn haaks ten opzichte daarvan uitgelijnd Ideaal voor bijna alle uitlijnwerkzaamheden.
– De 2 verticale laserlijnen zijn haaks t.o.v. elkaar uitgelijnd.
– Afzonderlijk inschakelbare laserlijnen
– Out-Of-Level: door optische signalen wordt gesignaleerd, wanneer het apparaat
zich buiten het nivelleerbereik bevindt.
– De extra neigingsmodus maakt het aanleggen van neigingen mogelijk.
Algemene veiligheidsaanwijzingen
Laserstraling!
Niet in de straal kijken!
Laser klasse 2
< 1 mW · 650 nm
EN 60825-1:2014
– Opgelet: Kijk nooit in de directe of reecterende straal.
– Richt de laserstraal niet op personen.
– Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw
hoofd zo snel mogelijk uit de straal te bewegen.
– Bekijk de laserstraal of de reecties nooit met behulp van optische apparaten
(loep, microscoop, verrekijker, …).
– Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).
– Goed reecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik
van laserinrichtingen worden afgedekt.
– In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen
en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden
gekenmerkt worden.
– Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.
– Dit apparaat is geen speelgoed en hoort niet thuis in kinderhanden.
– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specicaties.
NL
Speciale functies van het product
Automatische uitlijning van het apparaat door middel van een magnetisch gedempt
pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.
Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een
pendelvergrendeling.
Speciale hoogvermogensdioden produceren dubbel zo felle laserlijnen. Deze blijven
zichtbaar over langere afstand, bij fel omgevingslicht en op donkere oppervlakken.
Met de RX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden
worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door
speciale laserontvangers op grote afstanden geregistreerd.

SuperLine-Laser 360°
13
1H360° 2V S
1
–
–
+
+
1
4
3
2
a
b
c
5
67
8
Laseruitlaat
Batterijvakje (onderzijde)
Schuifschakelaar
aAAN
bNeigingsmodus
cUIT / Transportbeveiliging
1
2
3
1/4”-schroefdraad
(onderzijde)
Handontvangermodus
LED Handontvangermodus
4
5
6
Led-bedrijfsindicator
(bij geringe lading brandt
de led rood)
Keuzetoets laserlijnen
7
8
NL
Aantal en richting van de laser
H = horizontale laserlijn / V = verticale laserlijn / S = inclinaties (Slope-Funktion)
Plaatsen van de batterijen
Batterijvak (2) openen en de batterijen
volgens de installatiesymbolen inleggen.
Let daarbij op de correcte polarisatie.

14
LASER LASER LASER LASER LASER
2
3
LASER LASER LASER LASER LASER
4
Horizontaal en verticaal nivelleren
Deactiveer de transportbeveiliging en zet de schuifschakelaar (3) op ‚ON‘. De horizontale laserlijn
verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden geschakeld.
Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. Zodra
het apparaat zich buiten het automatische nivelleerbereik van 3° bevindt, knipperen de laserlijnen.
Positioneer het apparaat zodanig dat het zich binnen het nivelleerbereik bevindt.
!
Neigingsmodus
Ontgrendel de transportbeveiliging niet, zet de schuifschakelaar (3) in de middelste stand en selecteer de
lasers met de keuzetoets. Nu kunnen schuine vlakken en neigingen worden aangelegd. In deze modus
worden de laserlijnen niet meer automatisch uitgelijnd. Dit wordt gesignaleerd door de knipperende
laserlijnen.
Handontvangermodus
Optioneel: Werken met de laserontvanger RX
Gebruik een laserontvanger RX (optioneel) voor het nivelleren
op grote afstanden of in geval van niet meer zichtbare laserlijnen.
Schakel de lijnlaser voor werkzaamheden met de laserontvanger in
de handontvangermodus door op de toets 5te drukken. Nu pulseren
de laserlijnen met een hoge frequentie en de laserlijnen worden
donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren
registreren.
Neem de gebruiksaanwijzing van de dienovereenkomstige laserontvanger in acht.
!
NL

SuperLine-Laser 360°
15
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,35 mm / m = OK
BC
2,5 m
≤1,75 mm = OK
Kalibratiecontrole voorbereiden:
U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren
die minstens 5 meter van elkaar verwijderd zijn. Schakel het apparaat in, desactiveer daarvoor
de transportbeveiliging (laserkruis ingeschakeld). Voor een optimale controle een statief gebruiken.
1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer
het punt A2. Tussen A1 en A2 hebt u
nu een horizontale referentie.
Kalibratie controleren:
Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie,
nl. 0,35 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar
of met de serviceafdeling van UMAREX-LASERLINER.
!
3. Plaats het toestel zo dicht mogelijk tegen
de wand ter hoogte van punt A1.
4. Draai het toestel vervolgens 180° en
markeer punt A3. Het verschil tussen
A2 en A3 moet binnen de tolerantie
van de nauwkeurigheid liggen.
Controleren van de verticale lijn:
Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter
draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie
en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 1,75 mm. In dat geval blijft
u binnen de gestelde tolerantie.
Controleren van de horizontale lijn:
Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen,
punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien
en punt C markeren. Controleer nu of of de waterpaslijn van punt C op
gelijke hoogte ligt met punt B - met een tolerantie van max. ± 1,75 mm.
Dezelfde controle kunt u tevens naar links uitvoeren.
Controleerd u regelmatig de afstelling voor u de laser gebruikt, ook na transport en wanneer
de laser langere tijd is opgeborgen geweest.
!
NL

16
Technische gegevens (Technische veranderingen voorbehouden. 03.17)
Zelfnivelleerbereik
±3°
Nauwkeurigheid ±0,35 mm / m
Nivellering automatisch
Werkbereik (afhankelijk van de hoeveelheid licht) 15 m
Werkbereik met handontvanger (afhankelijk van
de helderheidsverschillen om technische redenen)
SuperLine-Laser 360° RX 30: 10 - 30 m
SuperLine-Laser 360° RX 40: 10 - 40 m
Lasergolflengte
650 nm
Laserklasse 2 / < 1 mW
Stroomvoorziejning 4 x 1,5 V alkalibatterijen (Type AA)
Gebruiksduur
met alle laserlijnen
met horizontale laserlijn
ca. 15 h
ca. 25 h
Werktemperatuur
0°C ... +40°C
Opbergtemperatuur -10°C ... +70°C
Gewicht (incl. batterijen) 620 g
Afmetingen (B x H x D) 70 x 125 x 110 mm
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije
goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn
voor oude elektrische en elektronische apparatuur gescheiden verzameld en
afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder:
http://laserliner.com/info?an=sulilas360
NL

SuperLine-Laser 360°
17
Læs betjeningsvejledningen og det vedlagte hæfte „Garanti-oplysninger og supplerende anvisninger“
grundigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge
med laserenheden, hvis denne overdrages til en ny bruger.
!
Automatisk laser med horisontal 360°-lasercirkel,
2 vertikale linjer og hældningsfunktion
– Den horisontale laserlinje genererer en lukket 360°-laserlinje, mens de vertikale laserlinjer
er indjusteret retvinklet på denne. Ideel til næsten alle positioneringsarbejder.
– De 2 vertikale laserlinjer er positioneret i rette vinkler i forhold til hinanden.
– Enkeltvis aktivérbare laserlinjer
– Out-Off-Level: Det indikeres via optiske signaler, når apparatet er uden for nivelleringsområdet.
– Ekstra hældningsfunktion til indjustering af skrå ader.
Almindelige sikkerhedshenvisninger
Laserstråling!
Se ikke ind i strålen!
Laser klasse 2
< 1 mW · 650 nm
EN 60825-1:2014
– Pas på: Undgå at se ind i en direkte eller reekterende stråle.
– Undgå at rette laserstrålen mod personer.
– Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende
bevidst lukke øjnene og straks fjerne hovedet fra strålen.
– Laserstrålen eller dens reeksioner må aldrig betragtes gennem optisk udstyr
(lup, mikroskop, kikkert, ...).
– Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).
– Godt reekterende, spejlende eller skinnende overader skal tildækkes,
så længe der bruges laserudstyr.
– I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses
af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.
– Manipulation (ændring) af laserenheden er ikke tilladt.
– Denne enhed er ikke legetøj og hører ikke hjemme i hænderne på børn.
– Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specikationer.
DA
Særlige produktegenskaber
Automatisk indjustering af apparatet via et magnetisk dæmpet pendulsystem.
Apparatet nulstilles og indstiller sig automatisk.
Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.
Specielle, kraftige dioder frembringer superskarpe laserlinjer i udstyr med PowerBright-
teknologi. Disse kan ses på længere afstand, i skarpt omgivelseslys samt på mørke overflader.
Med RX-READY-teknologien kan linielasere anvendes selv under ugunstige lysforhold.
Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.

18
1H360° 2V S
1
–
–
+
+
1
4
3
2
a
b
c
5
67
8
Laserudgangsvindue
Batterirum (underside)
Skydekontakt
aTIL
bHældningsfunktion
cFRA / Transportsikring
1
2
3
1/4” gevindbøsning
(underside)
Håndmodtagermodus
LED Håndmodtagermodus
4
5
6
LED-driftsindikator
(ved lav ladning lyser
LED‘en rødt)
Tast til valg af laserlinje
7
8
DA
Antal og placering af lasere
H = horisontal laserlinje / V = vertikal laserlinje / S = hældningsfunktion
Isætning af batterier
Batterihuset (2) åbnes og batterierne
sættes i som angivet ved symbolerne.
Låget lukkes omhyggeligt.

SuperLine-Laser 360°
19
LASER LASER LASER LASER LASER
2
3
LASER LASER LASER LASER LASER
4
Horisontal og vertikal nivellering
Man løsner transportsikringen og stiller skydekontakten (3) på “ON”. Den horisontale laserlinje viser sig.
Med valgtasten kan man aktivere laserlinjerne enkeltvis.
Til horisontal og vertikal nivellering skal transportsikringen være løsnet. Så snart apparatet er uden
for det automatiske nivelleringsområde på 3°, blinker laserlinjerne. Apparatet skal positioneres
således, at det er inden for nivelleringsområdet.
!
Hældningsfunktion
Undgå at løsne transportsikringen, sæt skydekontakten (3) i midterstilling, og vælg laserne med
valgknappen. Nu kan der anlægges skæve niveauer eller hældninger. I denne modus indjusterer
laserlinjerne sig ikke længere automatisk. Dette indikeres ved, at laserlinjerne blinker.
Håndmodtagermodus
Ekstraudstyr: Arbejdet med lasermodtageren RX
Brug af laser modtager RX (ekstraudstyr) til at udføre nivellering over
store afstande, eller når laserlinjer ikke længere er synlige.
For at arbejde med lasermodtageren skal man sætte linjelaseren
i håndmodtagermodus ved at trykke på tasten 5 (håndmodtagermodus
tændt / slukket). Laseren linjer vil nu pulsere med høj frekvens,
hvilket gør laserlinjer mørkere. Laseren modtager kan opfange disse
pulserende laser linjer.
Se betjeningsvejledningen for den pågældende lasermodtager.
!
DA

20
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,35 mm / m = OK
BC
2,5 m
≤1,75 mm = OK
Forberedelse til kontrol af retvisning:
Man kan kontrollere kalibreringen af laseren. Opstil apparatet midt mellem 2 vægge, som er mindst
5 m fra hinanden. Slå transport - sikringen fra og tænd for instrumentet (laserkrydset aktiveres).
Brug hertil et stativ.
1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker
laserplanet A2 på den modstående væg.
Da laseren er placeret nøjagtig midt
mellem de 2 vægge, vil markeringerne
A1 og A2 være nøjagtig vandret
overfor hinanden.
Kontrol af retvisning:
Hvis A2 og A3 ligger mere end 0,35 mm / m fra hinanden, skal der foretages en justering.
Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen
hos UMAREX-LASERLINER.
!
3. Flyt laseren tæt til den ene væg således
peger mod væggen markér laserplanet på
væggen - A3.
4. Drej apparatet 180°, og markér punktet A3.
Forskellen mellem A2 og A3 er tolerancen.
Kontrol af lodret laserlinie:
Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det
hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med
snoren, og det kontrolleres, at linien ikke afviger mere end ± 1,75 mm fra snoren.
Kontrol af vandret laserlinie:
Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes.
Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til
højre. Den vandrette streg må ikke afvige mere end ± 1,75 mm fra markeringen
af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.
Man skal regelmæssigt kontrollere justeringen inden brug, efter transport og efter længere
tids opbevaring.
!
DA
