Lesen Sie vollständig die Bedienungsanleitung
und das beiliegende Heft „Garantie- und Zusatz-
hinweise“. Befolgen Sie die darin enthaltenen
Anweisungen. Diese Unterlagen gut aufbewahren.
!

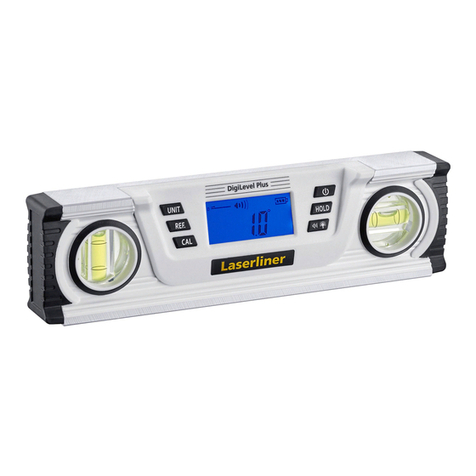

Digitale Elektronik-Wasserwaage mit vertikaler und
horizontaler Winkelanzeige.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Messeinheit umstellen
Winkel-Referenzwert setzen
Kalibrierung
AN- / AUS-Taste
Hold-Funktion
Akustischer Signalgeber /
Hintergrundbeleuchtung ein/aus
Neigungsrichtung
Akustischer Signalgeber aktiv
HOLD: aktueller Messwert
wird gehalten
Winkel-Referenzwert gesetzt
Batteriezustand
Neigungswinkel
Messeinheiten
Horizontallibelle
Vertikallibelle
Magnete
Messäche
Batteriefach (Rückseite)

DigiLevel Plus
03
2
3
1
4
Einschalten und Messen
Die DigiLevel Plus kann Winkel kontinuierlich auf 360°
vermessen.
– Schalten Sie das Gerät mit Taste (4) ein.
– Der Neigungswinkel erscheint in der Anzeige (12).
Werden Neigungen über Kopf gemessen, so passt
sich die Anzeigerichtung automatisch an.
– Zusätzlich wird mit dem Symbol (7) die momentane
Neigungsrichtung angezeigt.
Auswahl der Messeinheit
Mit Taste (1) wird die Messeinheit zwischen ° Grad, % und
mm/m umgeschaltet.
Batterien einlegen
Das Batteriefach öffnen
und Batterien gemäß
den Installations-
symbolen einlegen.
Dabei auf korrekte
Polarität achten.
Kalibrierung
1. Die Messäche (17) vom Gerät auf einen geraden
Untergrund mit Positionsmarkierung legen (siehe Abb.
unten). Gerät einschalten (4) und die CAL-Taste (3)
solange drücken bis CAL 1 im Display erscheint.
2. Die CAL-Taste (3) erneut drücken. CAL 1 blinkt. Danach
wechselt die Anzeige auf CAL 2 und ein Signal ertönt.
3. Jetzt die Wasserwaage vertikal um 180° drehen und
exakt auf die markierte Fläche setzen (Umschlag-
messung).
4. Die CAL-Taste (3) erneut drücken bis CAL 2 blinkt. Der
anschließende Signalton beendet den Vorgang.
Das Gerät ist richtig kalibriert, wenn es in beiden
Positionen (0° und 180°) die gleichen Messwerte
anzeigt.
!
Achten Sie vor jeder Messung darauf, dass die
Referenzfunktion deaktiviert ist.
!
DE

04
5
6
7
8
9
DE
°C / °F / Messwert
Durch kurzes Drücken der CAL-Taste (3) wird die
Umgebungstemperatur in °C und °F angezeigt.
Erneutes Drücken wechselt zurück zum Messwert.
HOLD
Um den aktuellen Messwert im Display zu halten die
HOLD-Taste (5) drücken.
Akustische Signalisierung
Mit Taste (6) wird der Signalgeber ein- / ausgeschaltet.
Wenn der Neigungswinkel auf 0°, 45°, 90° oder dem
letzten Speicherwert steht, wird dies akustisch signalisiert.
Wenn Sie mit einem geänderten Winkel-
Referenzwert arbeiten, wird der Signalgeber
zu diesem neuen Referenzwert (0°, 45°, 90°
Anzeige) aktiviert.
!
Hintergrundbeleuchtung
AUTO-OFF Funktion
Durch langes Drücken der Taste (6) wird die
Hintergrundbeleuchtung ein- / ausgeschaltet.
Das Messgerät schaltet sich nach 3 Minuten Inaktivität
automatisch ab, um die Batterien zu schonen.
Ändern des Winkel-Referenzwertes
Mit Taste (2) können Neigungen übertragen werden.
Dazu das Gerät auf die gewünschte Neigung anlegen und
die Taste (2) drücken. Anschließend wechselt die Anzeige
auf „0,0°”, „REF“ blinkt im Display und der gewünschte
Referenzwinkel ist gesetzt. Jetzt kann die Neigung auf
andere Gegenstände übertragen werden.
Durch erneutes Drücken der Taste (2) wird der Winkel-
Referenzwert deaktiviert.
Durch Ausschalten des Gerätes wird der Winkel-
Referenzwert nicht deaktiviert.
!

DigiLevel Plus
05
DE
Hinweise
– Das Produkt ist ein Präzisionsinstrument, das mit Sorgfalt
behandelt werden muss. Setzen Sie das Gerät keiner
mechanischen Belastung, enormen Temperaturen,
Feuchtigkeit oder starken Vibrationen aus.
– Zur Reinigung benutzen Sie bitte ein leicht ange-
feuchtetes weiches Tuch.
– Setzen Sie das Gerät ausschließlich gemäß dem
Verwendungszweck innerhalb der Spezikationen ein.
Umbauten oder Veränderungen am Gerät sind nicht
gestattet.
– Das Gerät ist kein Spielzeug und gehört nicht in
Kinderhände.
Technische Daten
Genauigkeit
elektronische Messung
± 0,1° bei 0° … 1°
± 0,1° bei 89° … 90°
± 0,2° bei 1° … 89°
Anzeigengenauigkeit 1 Dezimalstelle
Libellengenauigkeit ± 1 mm/m
Arbeitstemperatur 0 °C … 50 °C
Lagertemperatur -20 °C … 70 °C
Stromversorgung 2 x 1,5V (Typ AAA/LR03)
Abmessungen (B x H x T) 40 400 x 66 x 30 mm
Abmessungen (B x H x T) 60 600 x 66 x 30 mm
Abmessungen (B x H x T) 80 800 x 66 x 30 mm
Abmessungen (B x H x T) 100 1000 x 66 x 30 mm
Abmessungen (B x H x T) 120 1200 x 66 x 30 mm
Gewicht (inkl. Batterien) 40 495 g
Gewicht (inkl. Batterien) 60 675 g
Gewicht (inkl. Batterien) 80 890 g
Gewicht (inkl. Batterien) 100 1085 g
Gewicht (inkl. Batterien) 120 1265 g
Technische Änderungen vorbehalten. 10.14
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für
den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss
nach der europäischen Richtlinie für Elektro-
und Elektronik-Altgeräte getrennt gesammelt
und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
