Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-
zweck innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine
oder mehrere Funktionen ausfallen oder die Batterieladung
schwach ist.
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 515 nm
EN 60825-1:2014/AC:2017
Lesen Sie die Bedienungsanleitung, das beiliegende
Heft „Garantie- und Zusatzhinweise“ sowie die aktu-
ellen Informationen und Hinweise im Internet-Link am
Ende dieser Anleitung vollständig durch. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlage
ist aufzubewahren und bei Weitergabe der Laserein-
richtung mitzugeben.
!
Funktion / Verwendung
Automatische Kreuzlinien-Laser zum Aussrichten von Fliesen,
Ständerwerk, Fenster, Türen etc.
– Automatische Ausrichtung durch magnetisch gedämpftes
Pendelsystem
– Zusätzlicher Neigungsmodus zum Ausrichten von Schrägen
– Out-Of-Level: Durch optische Signale wird angezeigt, wenn
sich das Gerät außerhalb des Nivellierbereichs bendet.
– Selbstnivellierbereich 3°, Genauigkeit 0,5 mm / m
DE

EasyCross-Laser Green
03
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die
elektromagnetische Verträglichkeit gemäß EMV-Richtlinie
2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in
Flugzeugen, an Tankstellen, oder in der Nähe von Personen
mit Herzschrittmachern, sind zu beachten. Die Möglichkeit
einer gefährlichen Beeinussung oder Störung von und durch
elektronische Geräte ist gegeben.
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen
bewusst zu schließen und der Kopf sofort aus dem Strahl zu
bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals
mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40...1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind
während des Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst
durch Absperrungen und Stellwände begrenzen und den
Laserbereich durch Warnbeschilderung kennzeichnen.
Grüne Lasertechnologie
Geräte mit PowerGreen-Technologie verfügen
über helle, grüne Hochleistungsdioden, die eine
sehr gute Sichtbarkeit der Laserlinien auf große
Entfernungen, dunklen Oberflächen und bei
hellem Umgebungslicht ermöglichen.
Ca. 6-mal heller als ein typischer, roter Laser
mit 630 - 660 nm
Zum Transport immer alle Laser ausschalten und Pendel
arretieren, Schiebeschalter (3) nach rechts schieben.
!
DE

04

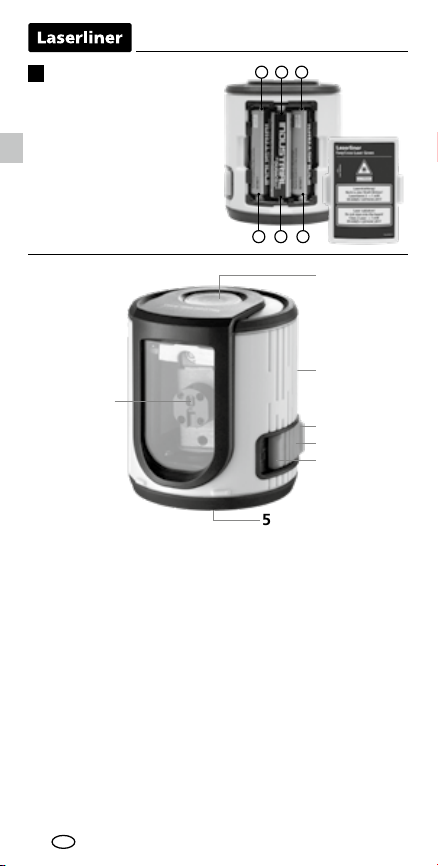

1Batterien einlegen
Das Batteriefach öffnen und
Batterien (3 x Typ AAA) gemäß
den Installationssymbolen
einlegen. Dabei auf korrekte
Polarität achten.
++
–
– –
+
1
2
3
4
5
5
1
2
3
a
b
4
LED Nivellierung
LED blinkt: Nivellierung aus
LED ein: Nivellierung ein / AN/AUS-Taste
Batteriefach (Rückseite)
Schiebeschalter
aAN
bAUS / Transportsicherung / Neigungsmodus
Laseraustrittsfenster
1/4”-Stativgewinde (Unterseite)
DE

EasyCross-Laser Green
05

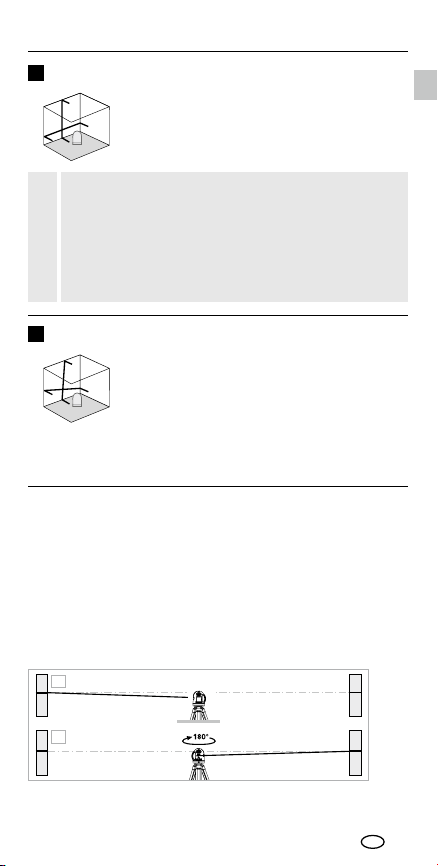

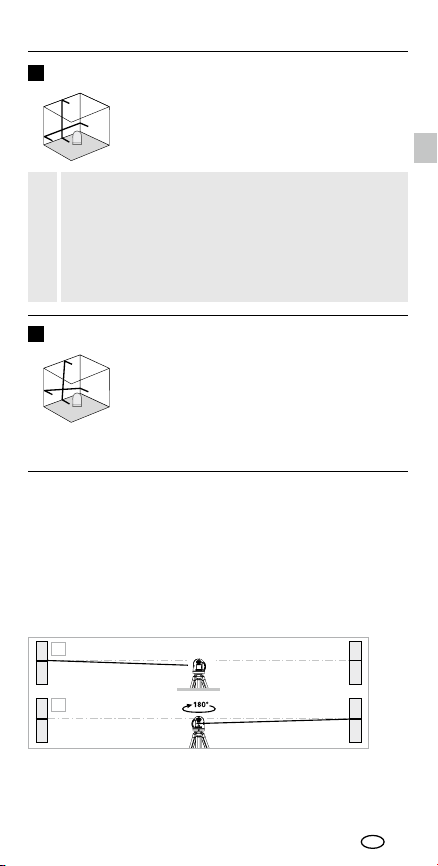

2Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, Schiebeschalter
(3) nach links schieben. Das Laserkreuz
erscheint.
Zum horizontalen und vertikalen Nivellieren muss die
Transportsicherung gelöst sein. Die LED (1) leuchtet
konstant grün. Sobald sich das Gerät außerhalb des
automatischen Niverllierbereichs von 3° befindet,
blinken die Laserlinien. Positionieren Sie das Gerät so,
das es sich innerhalb des Nivellierbereichs befindet. Die
Laserlinien leuchten wieder konstant.
!
3Neigungsmodus
Die Transportsicherung nicht lösen, Schiebe-
schalter (3) nach rechts schieben. Die Laser mit
der AN/AUS-Taste anschalten. Jetzt können
schiefe Ebenen angelegt werden. In diesem
Modus kann nicht horizontal bzw. vertikal
nivelliert werden, da sich die Laserlinien nicht
mehr automatisch ausrichten. Die LED (1) und
die Laserlinien blinken grün.
Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Lasers kontrollieren. Stellen
Sie das Gerät in die Mitte zwischen 2 Wänden auf, die
mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät
ein (LASERKREUZ AN). Zur optimalen Überprüfung bitte ein
Stativ verwenden.
A1
A2
2.
1.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
DE

06

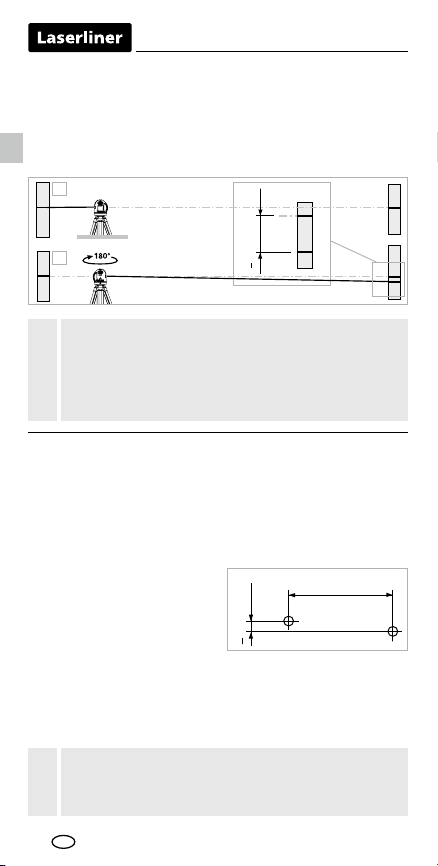

Überpüfung der
horizontalen Linie
Gerät ca. 5 m von einer Wand
aufstellen und Laserkreuz
einschalten. Punkt B an der
Wand markieren. Laserkreuz
ca. 2,5 m nach rechts schwenken und Punkt C markieren.
Überprüfen Sie, ob die waagerechte Linie von Punkt C
± 2,5 mm auf der gleichen Höhe mit dem Punkt B liegt.
Vorgang durch Schwenken nach links wiederholen.
Überprüfung der vertikalen Linie
Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot
mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei
frei pendeln. Gerät einschalten und den vertikalen Laser auf
die Lotschnur richten. Die Genauigkeit liegt innerhalb der
Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 2,5 mm ist.
Überprüfen Sie regelmäßig die Kalibrierung vor dem
Gebrauch, nach Transporten und langer Lagerung.
!
A3
A2 A2
A1
4.
3.
A3
A2
< 0,5 mm / m = OK

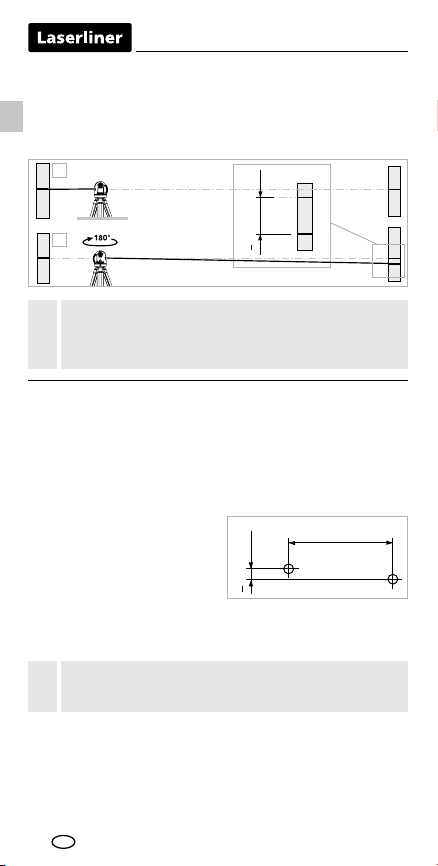

Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf
Höhe des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt
A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.
Wenn A2 und A3 mehr als 0,5 mm / m auseinander
liegen, ist eine Justierung erforderlich. Setzen Sie sich
mit Ihrem Fachhändler in Verbindung oder wenden Sie
sich an die Serviceabteilung von UMAREX-LASERLINER.
!
BC
2,5 m
<2,5 mm = OK
DE

EasyCross-Laser Green
07
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss
nach der europäischen Richtlinie für Elektro-
und Elektronik-Altgeräte getrennt gesammelt
und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=ACN
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuch-
teten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer-
und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer
längeren Lagerung. Lagern Sie das Gerät an einem sauberen,
trockenen Ort.
*bei max. 300 Lux
Technische Daten Technische Änderungen vorbehalten. 20W29
Selbstnivellierbereich ± 3°
Genauigkeit ± 0,5 mm / m
Nivellierung automatisch
Sichtbarkeit (typisch)* 40 m
Laserwellenlänge 515 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung 3 x 1,5V LR03 (AAA)
Betriebsdauer ca. 5 Std.
Arbeitsbedingungen
0°C … 50°C, Luftfeuchtigkeit max.
80% rH, nicht kondensierend, Arbeitshöhe
max. 4000 m über NN (Normalnull)
Lagerbedingungen -10°C … 70°C,
Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 62 x 72 x 61 mm
Gewicht 202 g (inkl. Batterien)
DE

08
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 515 nm
EN 60825-1:2014/AC:2017
Safety instructions
Using class 2 lasers
General safety instructions
– The device must only be used in accordance with its
intendedpurpose and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out
of reach of children.
– Modications or changes to the device are not permitted,
this will otherwise invalidate the approval and safety
specications.
– Do not expose the device to mechanical stress, extreme
temperatures, moisture or signicant vibration.
– The device must no longer be used if one or more of its
functions fail or the battery charge is weak.
Function / Application
Automatic cross line laser for aligning tiles, wall studding,
windows, doors etc.
– Automatic alignment thanks to magnetically damped
pendulum system
– Additional slope mode for aligning inclines
– Out-Of-Level: is indicated by optical signals when the unit
is outside its self-levelling range
– Self-levelling range 3°, Accuracy 0,5 mm / m
Completely read through the operating instructions,
the "Warranty and Additional Information" booklet as
well as the latest information under the internet link
at the end of these instructions. Follow the instructions
they contain.This document must be kept in a safe
place and if the laser device is passed on, this document
must be passed on with it.
!
EN

EasyCross-Laser Green
09
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic
compatibility regulations and limits in accordance with
the EMC Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals,
aircraft, petrol stations or in the vicinity of people with
pacemakers – may apply. Electronic devices can potentially
cause hazards or interference or be subject to hazards or
interference.
Green laser technology
Devices with PowerGreen technology feature
bright green high-performance diodes that
allow very good visibility of laser lines at great
distances, on dark surfaces and in bright
ambient light conditions.
Approx. 6 times brighter than a typical red laser
with 630 - 660 nm
When transporting always switch off all lasers, secure
pendulum and push the slide switch (3) to the right.
!
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation,
they should shut their eyes and immediately move away
from the beam.
– Under no circumstances should optical instruments
(magnifying glass, microscope, binoculars) be used to look
at the laser beam or reections.
– Do not use the laser at eye level (1.40 ... 1.90 m)
– Reective, specular or shiny surfaces must be covered whilst
laser devices are in operation.
– In public areas shield off the laser beam with barriers and
partitions wherever possible and identify the laser area with
warning signs.
EN

10
++
–
– –
+
1
2
3
4
5
5
1
2
3
a
b
4
LED levelling
LED ashing: levelling off
LED on: levelling on / ON/OFF button
Battery compartment (backside)
Slide switch
aON
bOFF / transport lock / slope mode
Laser output windows
1/4“ tripod threads (bottom)
1Inserting batteries
Open the battery compartment
and insert batteries
(3 x typ AAA) according
to the symbols. Be sure
to pay attention to polarity.
EN
