Besondere Produkteigenschaften und Funktionen
Schutz vor Staub und Wasser – Das Gerät zeichnet sich durch besonderen Schutz vor Staub
und Regen aus.
Transport LOCK: Das Gerät wird mit einer speziellen Motorbremse beim Transport
geschützt.
Der Rotationslaser richtet sich selbständig aus. Er wird in die benötigte Grundstellung
aufgestellt – innerhalb des Arbeitswinkels von ± 6°. Die Feineinstellung übernimmt sofort
die Automatik: Drei elektronische Messsensoren erfassen dabei die X-, Y- und Z-Achse.
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf
sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten
(Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind während des Betriebes
von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen
und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.
Laserstrahlung!
Nicht in den Strahl blicken!
Laserklasse 2
< 1 mW · 635/650 nm
EN 60825-1:2014
Allgemeine Sicherheitshinweise
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und
Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-
wahren und bei Weitergabe der Lasereinrichtung mitzugeben.
!
2-Achsen-Neigungslaser
– Mit zusätzlichem roten Lotlaser
– Laser-Modi: Punkt-, Scan-, Rotations- und Handempfängermodus
– Mit der Fernbedienung können die Lasermodi eingestellt werden.
– optional SensoLite 410: Laserempfänger bis 400 m Radius
– optional SensoMaster 400: Laserempfänger bis 400 m Radius.
Mit langer Laserempfangseinheit und millimetergenauen Abstandsanzeige zur Laserebene.
02
DE

Quadrum DigiPlus
03
DE
Das Anti-Drift-System (ADS) verhindert Fehlmessungen. Das Funktionsprinzip: Der Laser
wird 30 Sekunden nach dem Aktivieren des ADS permanent auf eine korrekte Ausrichtung überprüft.
Wird das Gerät durch äußere Einwirkungen bewegt oder verliert der Laser seine Höhenreferenz, bleibt
der Laser stehen und blinkt. Zusätzlich leuchtet TILT permanent, ein Warndreieck erscheint im LC-Display
und ein Warnsignal ertönt. Um weiterarbeiten zu können, die Tilt-Taste erneut drücken oder das Gerät
aus- und einschalten. Fehlmessungen werden so einfach und sicher verhindert.
Das ADS ist nach dem Einschalten nicht aktiv. Um das eingerichtete Gerät vor Lageveränderungen
durch Fremdeinwirkung zu schützen, muss das ADS durch Drücken der Tilt-Taste aktiviert werden. Die
ADS-Funktion wird durch Blinken von „TILT“ im LC-Display angezeigt, siehe Schaubild unten.
Das ADS schaltet erst 30 Sek. nach vollständiger Nivellierung des Lasers die Überwachung scharf
(Einrichtphase). „TILT“ blinkt im Sekundentakt während der Einrichtungsphase, langsames Blinken,
wenn ADS aktiv ist.
!
auto
man
auto auto x auto y
Funktionsweise ADS
Ein Fremdeinwirkung
Einrichtphase
Sensor Automatic
Aktivieren des ADS:
Tilt-Taste drücken,
„TILT“ blinkt im
Sekundentakt
Der
Laser
bleibt sicherheits-
halber stehen, der
Laser blinkt und „TILT“
leuchtet permanent.
ADS scharf nach
30 Sekunden, „TILT“
blinkt langsam.
Beginn
Rotation
Raumgitter: Diese zeigen die Laserebenen und Funktionen an.
auto: Automatische Ausrichtung / man: Manuelle Ausrichtung
Horizontales Nivellieren
Neigungen
Vertikales Nivellieren
90° Winkel
Neigung der X-Achse
Lotfunktion
Neigung der Y-Achse

04
DE
+
C
–
+
C
–
+
C
–
+
C
–
K
L
J
I
H
G

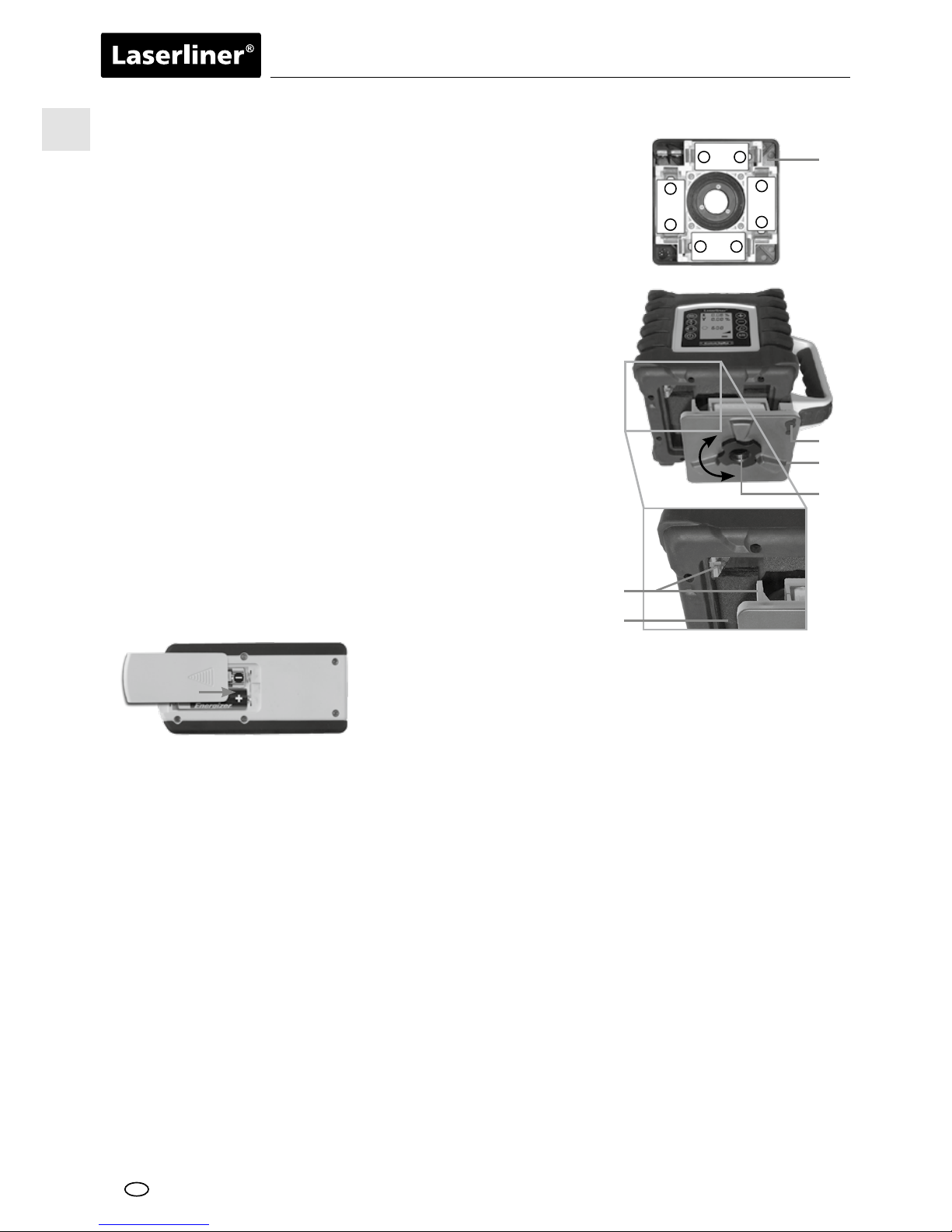

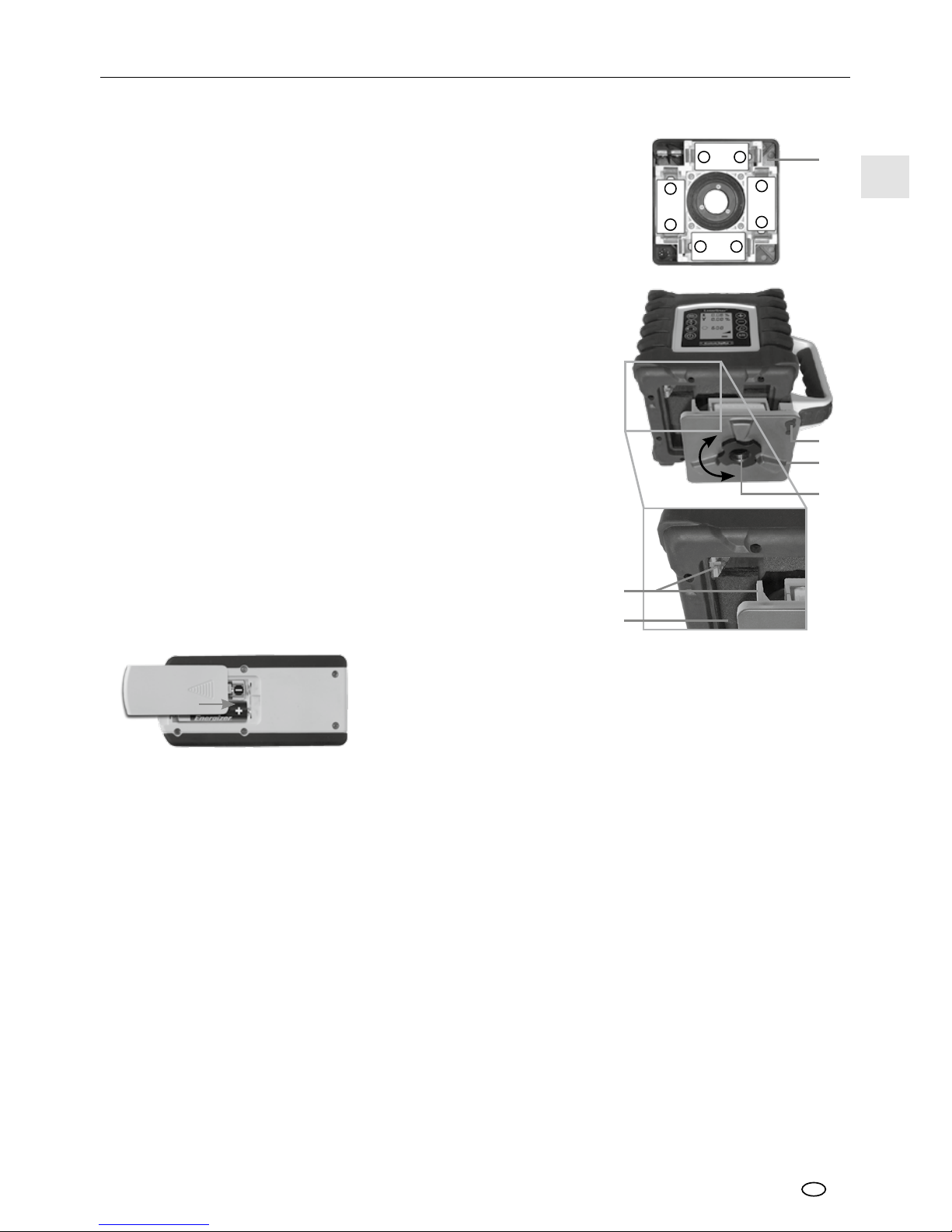

Akku laden
– Vor Einsatz des Gerätes Akku voll aufladen.
– Ladegerät mit dem Stromnetz und der Ladebuchse (J) des
Akkufachs (L) verbinden. Bitte nur das beiliegende Ladegerät
benutzen. Wenn ein falsches verwendet wird, erlischt die Garantie.
Der Akku kann auch außerhalb des Gerätes geladen werden.
– Während der Akku geladen wird, leuchtet die LED des Ladegerätes
(N) rot. Der Ladevorgang ist abgeschlossen wenn die LED grün
leuchtet. Wenn das Gerät nicht am Ladegerät angeschlossen ist,
blinkt die Netzteil-LED (N).
– Alternativ können auch Alkali-Batterien (4 x Typ C) verwendet
werden. Diese in das Batteriefach (K) einlegen. Dabei auf die
Installationssymbole achten.
– Den Akku (L) bzw. Batteriefach (K) in das Einschubfach (G)
einschieben und mit der Befestigungsschraube (I) festschrauben.
Die elektrischen Kontakte (H) müssen dabei verbunden werden.
– Bei eingeschobenem Akku ist das Gerät während des
Ladevorganges einsatzbereit.
– Wenn in der LC-Anzeige das Batteriesymbol (14) ständig blinkt,
müssen die Batterien gewechselt bzw. die Akkus neu geladen
werden.
Einlegen der Batterien bei der Fernbedienung
– Auf korrekte Polarität achten.

Quadrum DigiPlus
A
B
C
DE
F
G
H
I
L
M
J
K
H
N
A
B
C
D
E
F
G
H
I
J
K
L
M
N

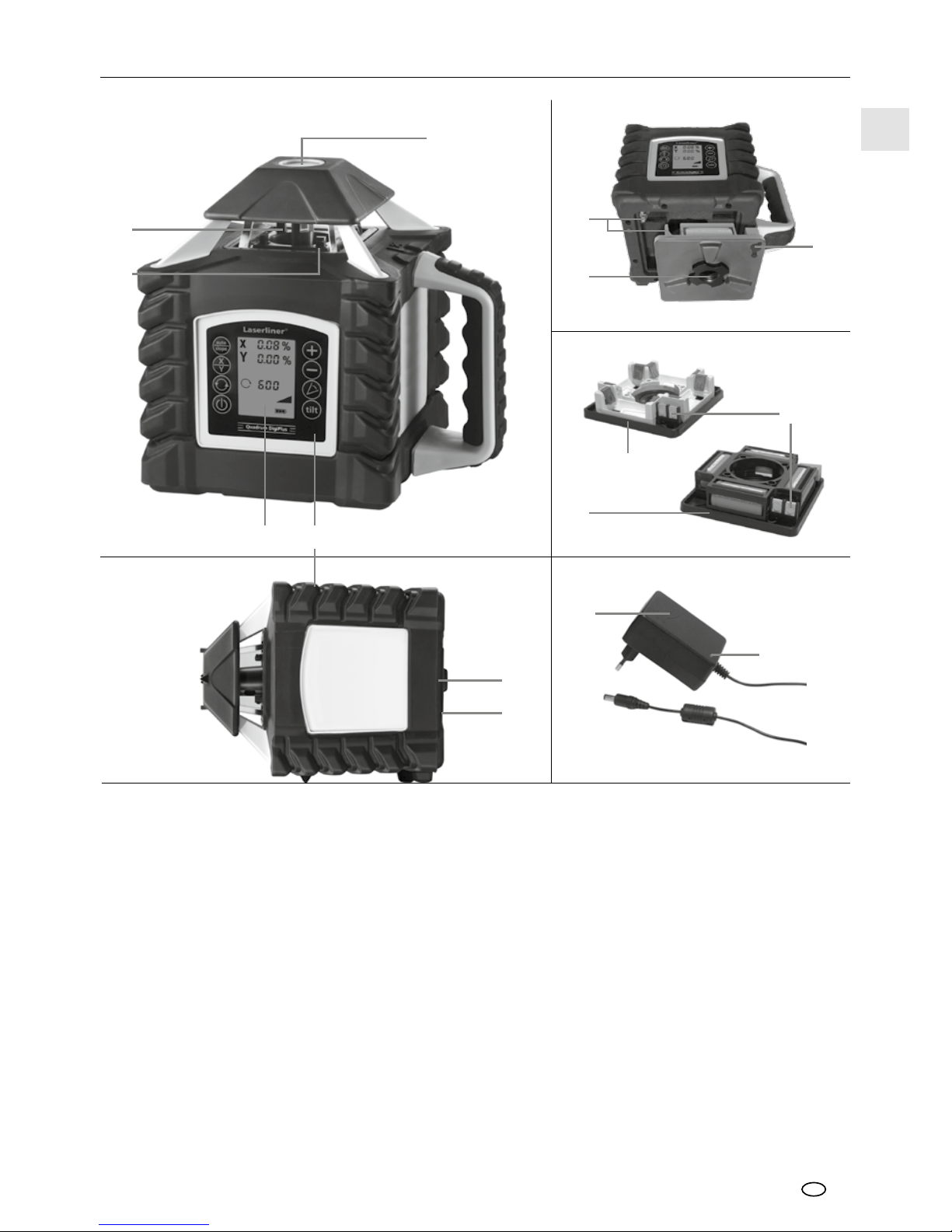

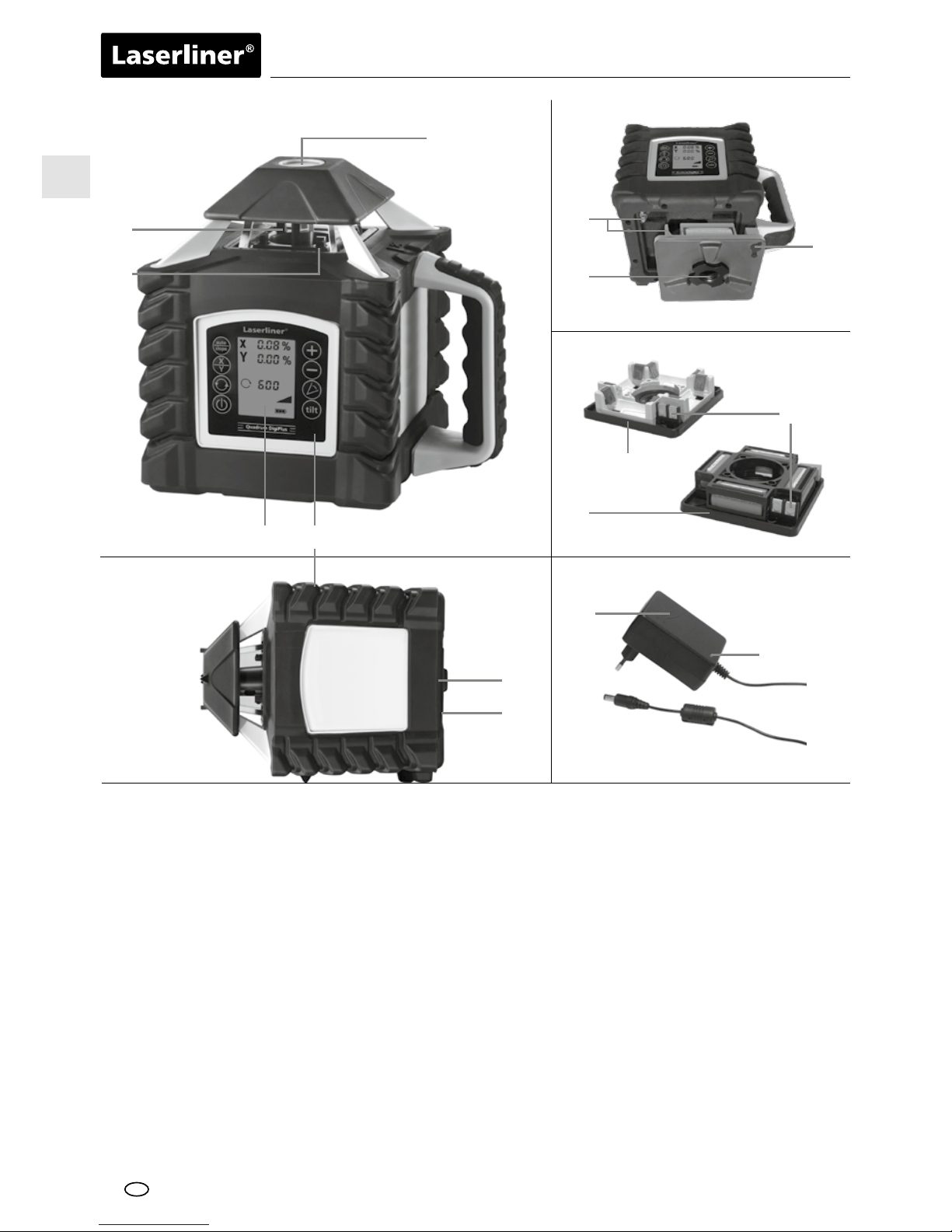

Austritt Referenz-, Lotlaser
Prismenkopf / Austritt Laserstrahl
Empfangsdioden für Fernbedienung (4 x)
Bedienfeld
LC-Anzeige
5/8" Gewinde /
Austritt Referenz-, Lotlaser
Einschubfach für Akku- bzw. Batteriefach
Elektrische Kontakte
Befestigungsmutter
Batterie- bzw. Akkufach
Ladebuchse
Batteriefach
Akkufach
Ladegerät / Netzteil
Betriebsanzeige
rot: Akku wird geladen
grün: Ladevorgang abgeschlossen
Vertikalbetrieb
05
DE

Y
X
5
6
7
8
1
2
3
4
3
21
7
20
9
10
14
12
13
11
15
16
17
18
19

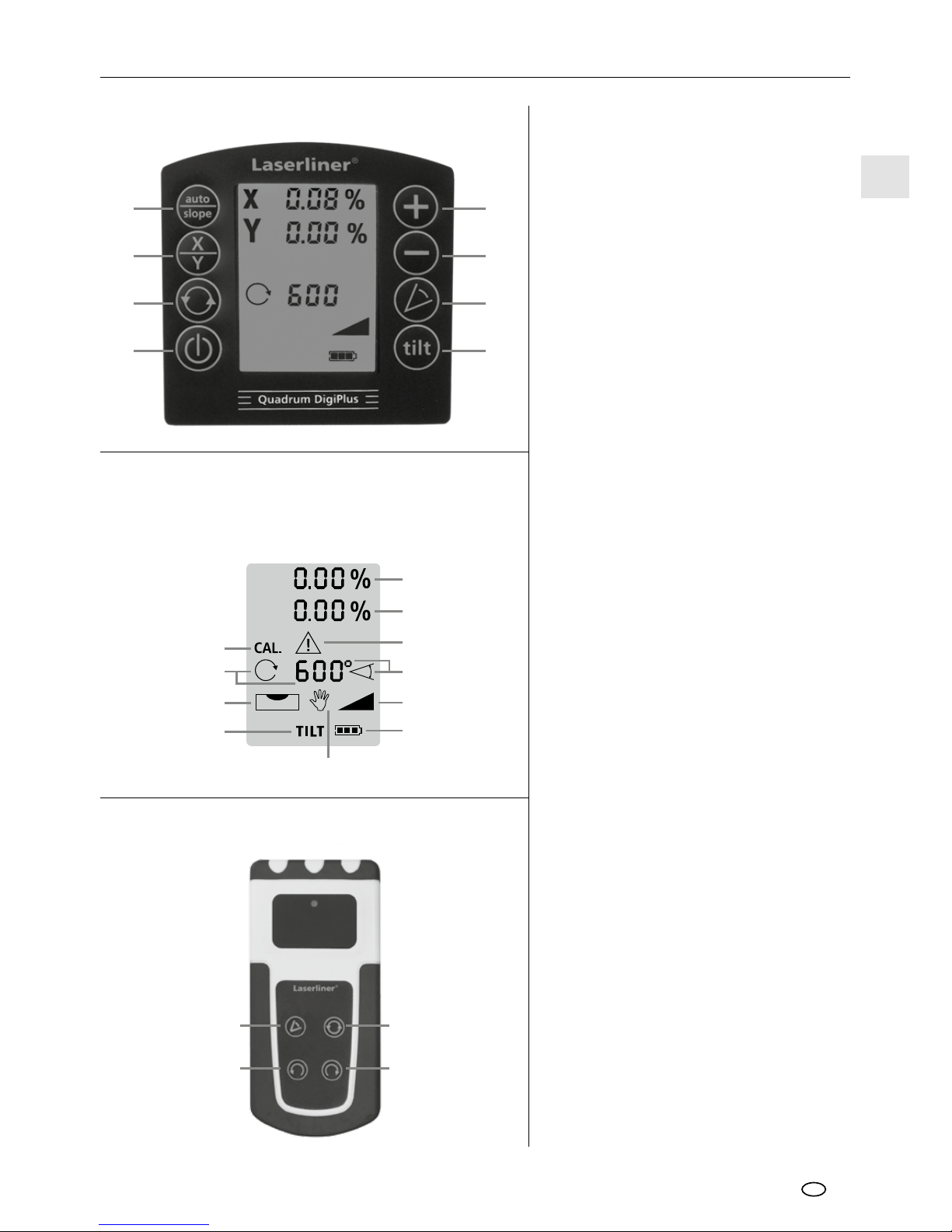

Bedienfeld Quadrum DigiPlus
LC-Anzeige
Quadrum DigiPlus
Fernbedienung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
auto/slope-Funktion
Umschalten der X-, Y-Achse
Rotationsgeschwindigkeit wählen
600 / 300 / 120 / 60 / 0 U/min
AN-/AUS-Taste
Plus-Taste zur Neigungseinstellung
bei der digitalen und der manuellen
Neigungsfunktion
Minus-Taste zur Neigungseinstellung
bei der digitalen und der manuellen
Neigungsfunktion
Scan-Modus
Tilt-Funktion
Anzeige Neigungseinstellung der
X-Achse
Anzeige Neigungseinstellung der
Y-Achse
Warnsymbol Tilt-Funktion
Anzeige Scan-Modus
Anzeige DualGrade-Funktion
Anzeige Batterieladezustand
Anzeige Kalibriermodus
Anzeige Geschwindigkeit
Anzeige Nivellierung
Anzeige Tilt-Funktion
Anzeige manueller Modus
Positionierungs-Taste (links drehen)
Positionierungs-Taste (rechts drehen)
06
DE

Quadrum DigiPlus
auto auto
auto
X
± 6°
1. 2.
07
DE

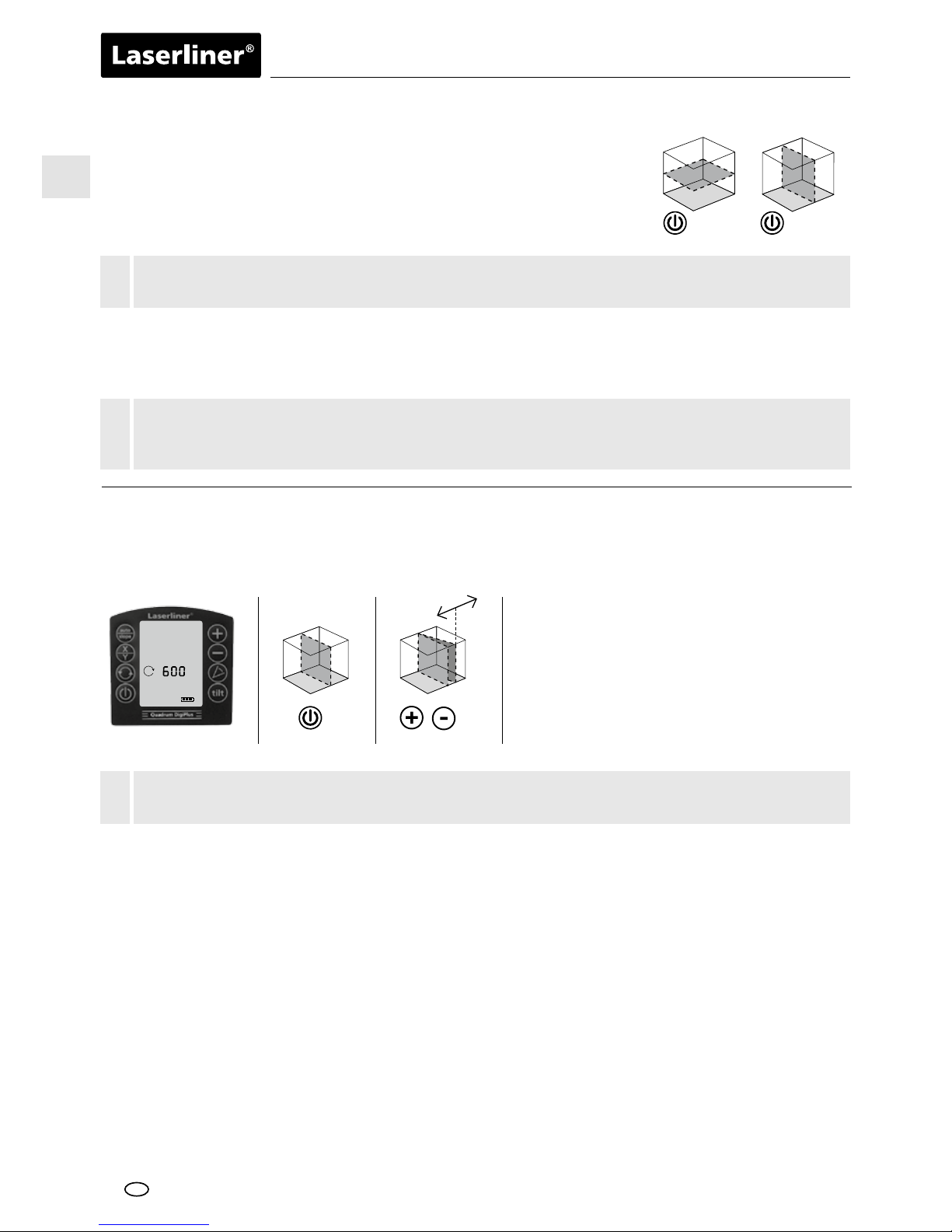

Horizontales und vertikales Nivellieren
– Horizontal: Das Gerät auf einer möglichst ebenen Fläche aufstellen oder
auf einem Stativ befestigen.
– Vertikal: Das Gerät auf die seitlichen Füße stellen. Das Bedienfeld zeigt
nach oben. Mit der optionalen Wandhalterung (Art-Nr. 080.70) kann
das Gerät im Vertikaleinsatz auf einem Stativ montiert werden.
– AN/AUS-Taste drücken.
Der Rotationslaser richtet sich nach dem Einschalten automatisch aus.
!
– Das Gerät nivelliert sich in einem Bereich von ±6° automatisch aus. In der Einrichtphase blinkt der
Laser und der Prismenkopf steht still. Wenn die Nivellierung erfolgt ist, leuchtet der Laser permanent
und dreht mit max. Drehzahl. Siehe dazu auch Abschnitt über "Sensor Automatic" und "ADS-Tilt".
Wenn das Gerät zu schräg aufgestellt wurde (außerhalb von 6°), steht der Prismenkopf still,
der Laser blinkt und es ertönt ein Warnsignal. Dann muss das Gerät auf einer ebeneren Fläche
aufgestellt werden.
!
Positionieren der vertikalen Laser-Ebene
Im Vertikalbetrieb kann die Laser-Ebene exakt positioniert werden. Die "Sensor Automatic" bleibt aktiv
und nivelliert die vertikale Laserebene aus. Siehe nachfolgende Abbildung.
Wenn der maximale Neigungsbereich von 6° erreicht ist, bleibt der Laser stehen, blinkt und es
ertönt ein Signal. Dann den Neigungswinkel reduzieren.
!

± 6°
XY
Y
Xauto man man
3 sec
1. 2. 3. 4. 5.
(± 10%)
XY
Y
X
auto
1. 2. 3. 4. 5.
08
DE

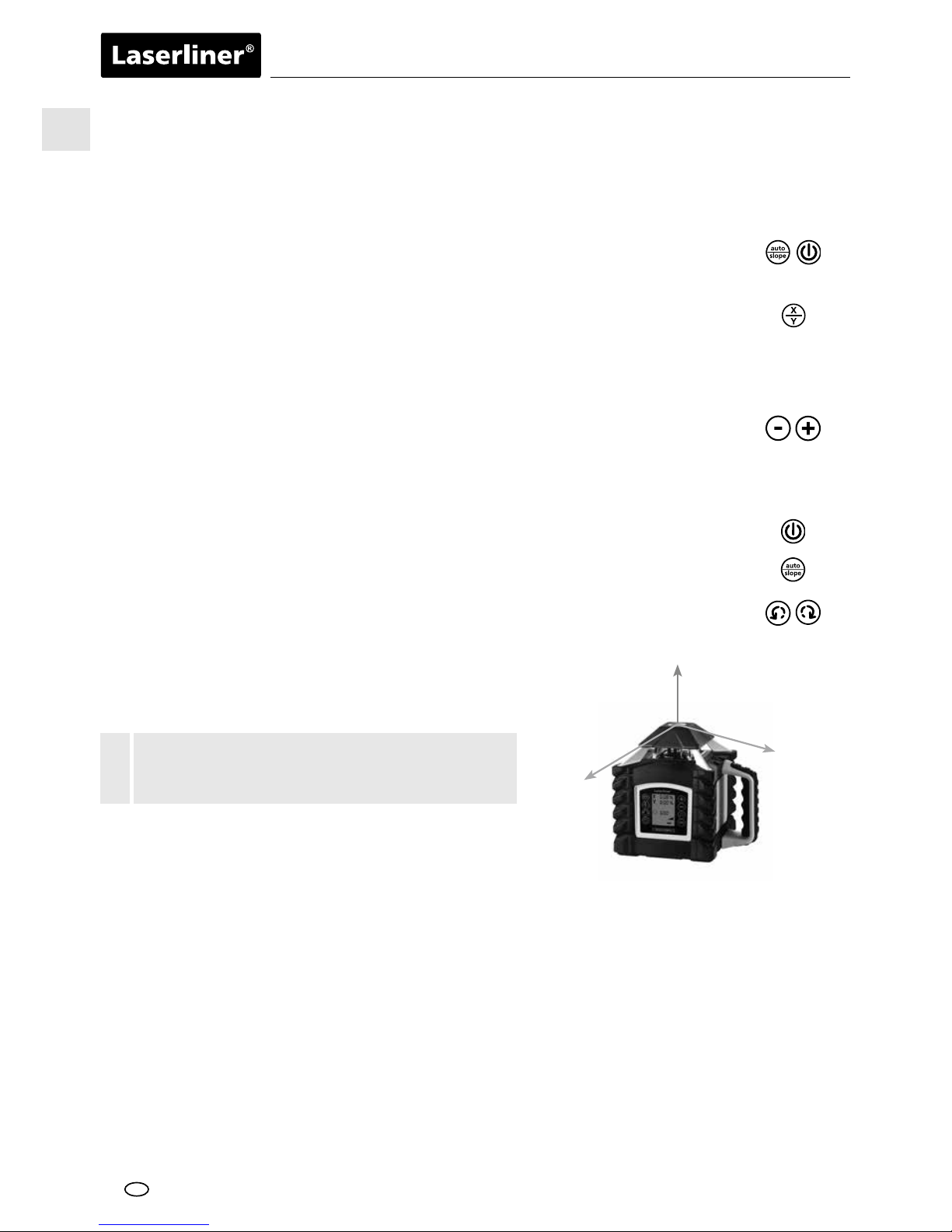

Manuelle Neigungsfunktion bis 6° – horizontal
Mit der Aktivierung der Neigungsfunktion wird die Sensor-Automatic ausgeschaltet. Um den Laser in den
manuellen Modus zu schalten, die AN-/AUS-Taste lange gedrückt halten bis das Handsymbol (19) in der
LC-Anzeige erscheint. Zur Einstellung der horizontalen Ebene die X-/Y-Taste drücken. Die Plus/Minus-
Tasten ermöglichen die motorische Verstellung der Neigung. Dabei lassen sich X- und Y-Achse getrennt
voneinander verstellen. Siehe nachfolgende Abbildungen.
Digitale Neigungsfunktion (DualGrade-Funktion)
Die horizontale Ebene kann digital in X- und Y-Achse geneigt werden. Die maximale
Neigung beträgt in einer Ebene bis ±10%, in der Summe der beiden Achsen redu-
ziert sich der maximale Eingabewert je Achse. Auf der großen LC-Anzeige werden
die Werte dargestellt und können getrennt voneinander eingegeben werden.
Einstellung der Achsen: Die auto/slope-Taste (1) drücken. Auf der LC-Anzeige blinkt
die Anzeige der X-Achse. Mit den Plus- und Minus-Tasten (5/6) können die Zahlen-
werte eingestellt werden. Durch Drücken der X-/Y-Taste (2) wird zur Y-Achse ge-
wechselt. Dann kann der Y-Wert mit den Plus- und Minus-Tasten (5/6) eingestellt
werden. Durch erneutes Drücken der X-/Y-Taste (2) wird die Eingabe bestätigt.
Anschließend stellt sich das Gerät auf den gewünschten Wert ein. Siehe nach-
folgende Abbildungen.
Wichtig: Während des Nivelliervorgangs kann keine weitere Eingabe erfolgen, in der LC-Anzeige blinkt
das Nivelliersymbol (17). Wenn das Nivelliersymbol erlischt, ist die Nivellierung abgeschlossen und es
können neue Werte eingestellt werden.
In 2 Ebenen
Bei der digitalen Neigungsfunktion ist die Sensor-Automatic aktiv.
!
Die X-/Y-Achsen sind auf dem Gerät markiert.
!
In 1 Ebene

Quadrum DigiPlus
auto man man
Y
Y
X
3 sec
1. 2. 3. 4.
X
5.
man
3 sec
09
DE
Manuelle Neigungsfunktion > 6°
Größere Neigungen können mit der optionalen Winkelplatte
(Art-Nr. 080.75) angelegt werden.
TIPP: Zuerst das Gerät selbständig ausrichten lassen und die
Winkelplatte auf Null stellen. Dann die Sensor-Automatic aus-
schalten – siehe hierzu: Manuelle Neigungsfunktions bis 6°.
Anschließend das Gerät in den gewünschten Winkel neigen.
Manuelle Neigungsfunktion bis 6° – vertikal
Wenn der maximale Neigungsbereich von 6° erreicht ist, bleibt der Laser stehen, blinkt und es
ertönt ein Signal. Dann den Neigungswinkel reduzieren.
!
Wenn das Handsymbol in der LC-Anzeige erscheint, ist die Sensor-Automatic nicht aktiv und es
kann nicht horizontal und vertikal nivelliert werden.
!

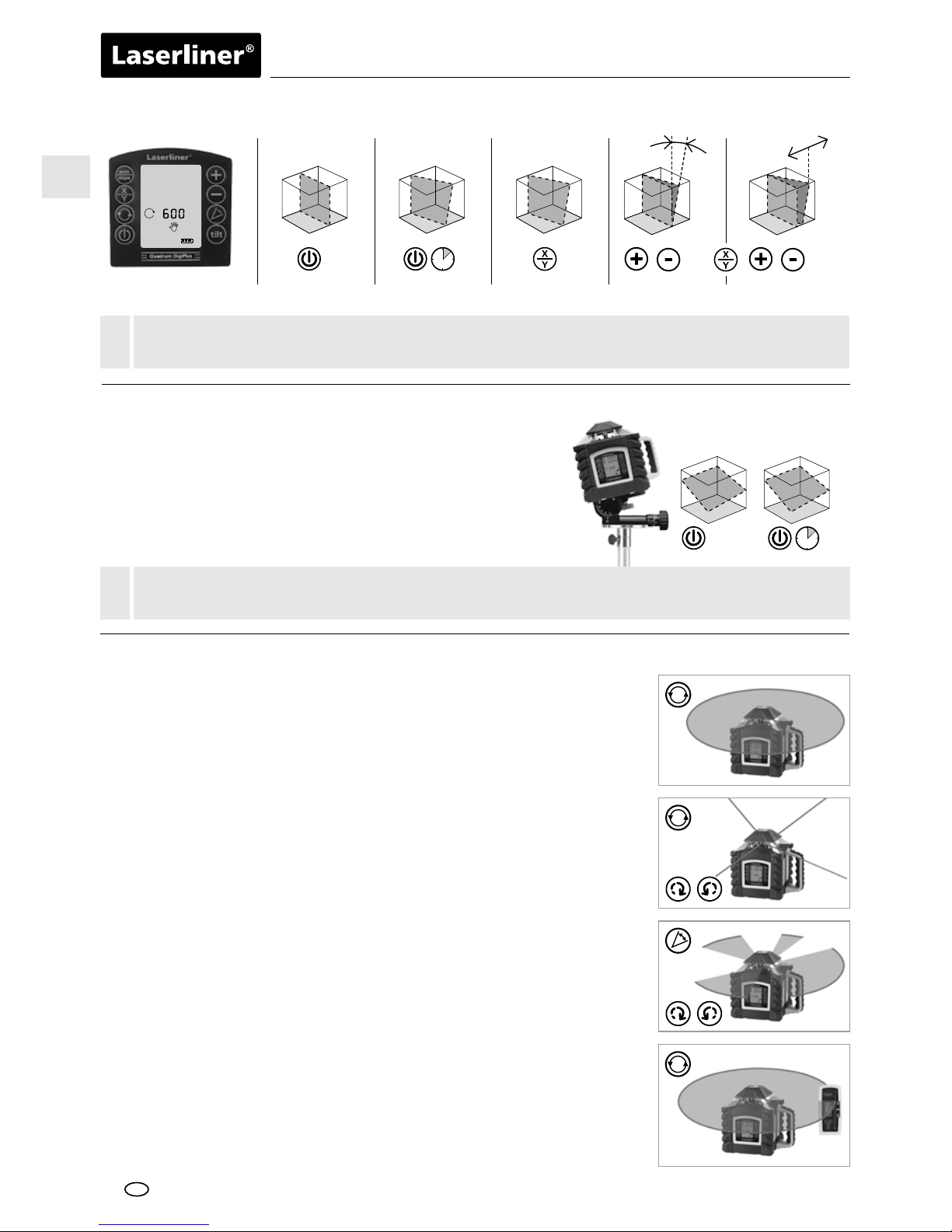

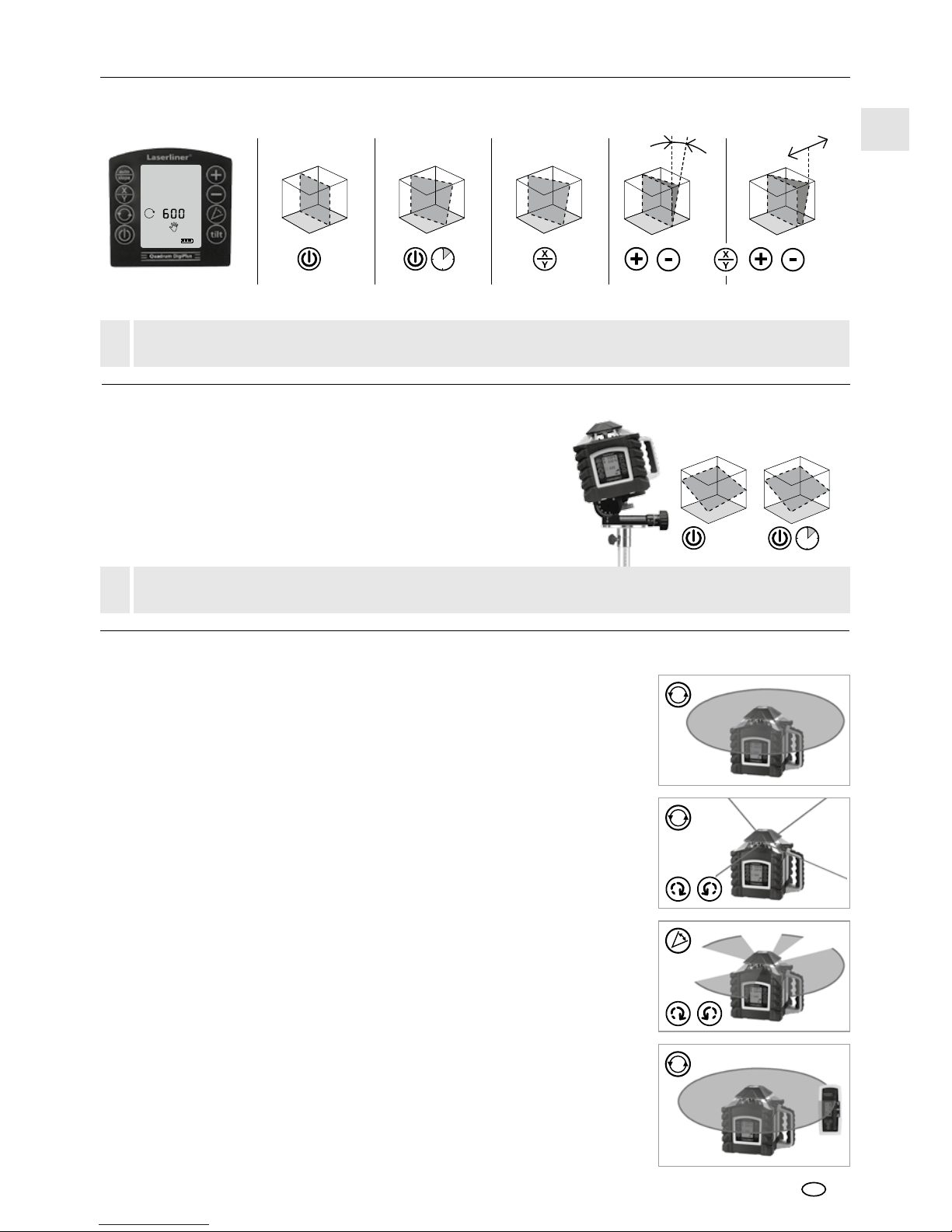

Rotations-Modus
Mit der Rotations-Taste werden die Drehzahlen eingestellt:
0, 60, 120, 300, 600 U/min
Lasermodi
Punkt-Modus
Um in den Punkt-Modus zu gelangen, die Rotations-Taste so oft drücken,
bis der Laser nicht mehr rotiert. Der Laser kann mit den Positionierungs-
Tasten zur Messebene in die gewünschte Position gedreht werden.
Scan-Modus
Mit der Scan-Taste kann ein lichtintensives Segment in 4 unterschied-
lichen Breiten aktiviert und eingestellt werden. Das Segment wird mit
den Positionierungs-Tasten in die gewünschte Position gedreht.
Handempfänger-Modus
Arbeiten mit dem optionalen Laserempfänger: Den Rotationslaser auf die
maximale Drehzahl einstellen und den Laserempfänger einschalten. Siehe
hierzu die Bedienungsanleitung eines entsprechenden Laserempfängers.

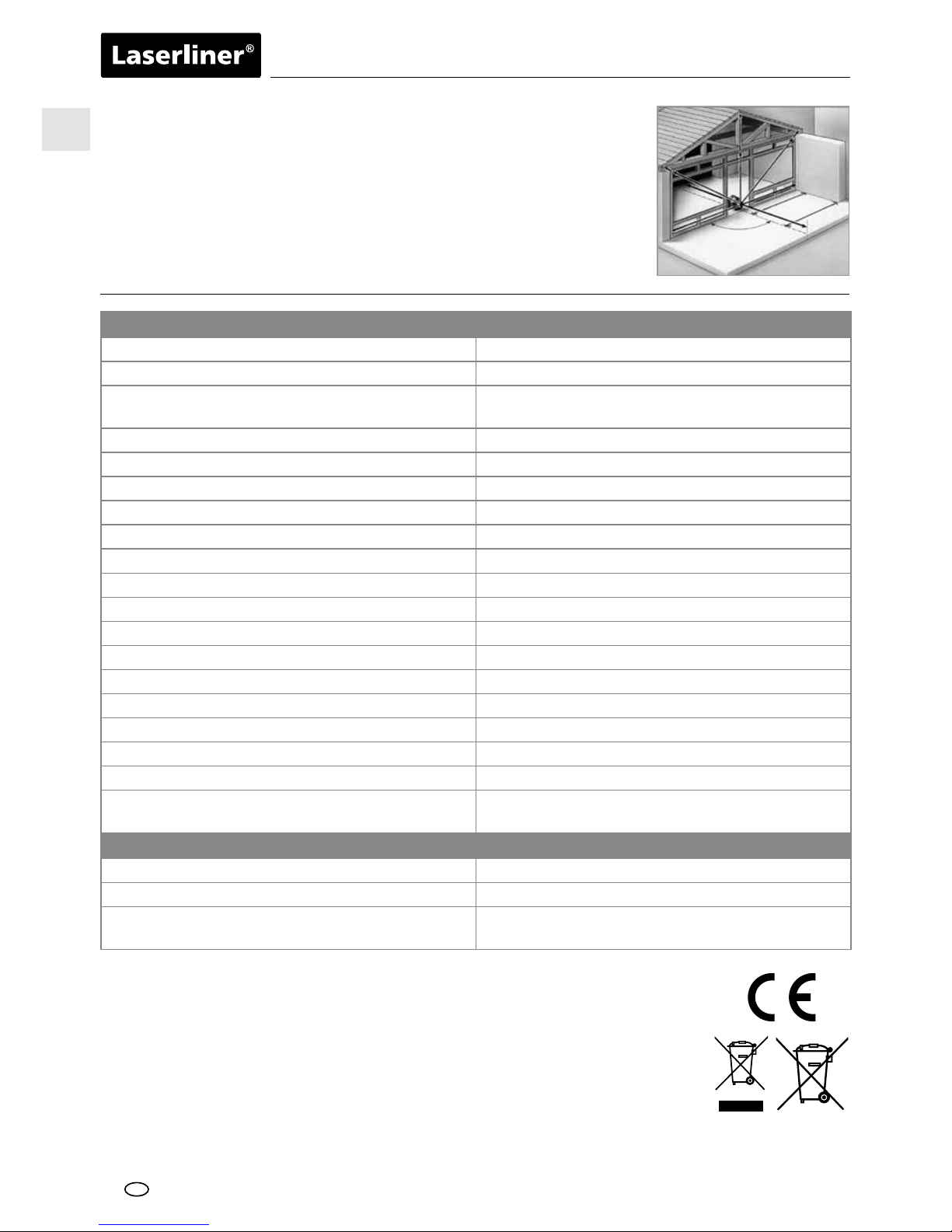

Technische Daten (technische Änderungen vorbehalten. 07.16)
Selbstnivellierbereich ± 6°
Genauigkeit ± 0,75 mm / 10 m
Nivellierung horizontal / vertikal Automatisch mit elektronischen Libellen und
Servomotoren
Einstellgeschwindigkeit ca. 30 Sek. über gesamten Arbeitswinkel
Senkrechter Referenzstrahl 90° zur Rotationsebene
Rotationsgeschwindigkeit 0, 60, 120, 300, 600 U/min
Fernbedienung Infrarot IR
Laserwellenlänge 635 nm
Laserwellenlänge Lotlaser 650 nm
Laserklasse 2 (EN60825-1:2014)
Ausgangsleistung Laser < 1 mW
Stromversorgung Hochleistungsakku / Batterien (4 x Typ C)
Betriebsdauer Akku ca. 35 Std.
Betriebsdauer Batterien ca. 50 Std.
Ladedauer Akku ca. 6 Std.
Arbeitstemperatur -10°C ... + 50°C
Lagertemperatur -10°C ... + 70°C
Schutzklasse IP 66
Abmessungen (B x H x T) /
Gewicht (inkl. Akku)
215 x 205 x 165 mm /
2,6 kg
Fernbedienung
Stromversorgung 2 x 1,5 V AAA
Reichweite Fernbedienung max. 40 m (IR-Control)
Abmessungen (B x H x T) /
Gewicht (inkl. Batterien)
63 x 130 x 24 mm /
0,15 kg
10
DE
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr
innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie
für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info
Arbeiten mit dem Referenz- bzw. Lotlaser
Das Gerät verfügt über zwei Referenzlaser. Im Horizontalbetrieb kann mit
diesem ein Lot gefällt werden. Im Vertikalbetrieb dienen die Referenzlaser
zum Ausrichten des Gerätes. Dazu die Referenzlaser parallel zur Wand
justieren. Dann ist die vertikale Laserebene rechtwinklig zur Wand ausge-
richtet, siehe Abbildung.

Quadrum DigiPlus
A1
A2
2.
1.
A1
A3
A2
A2
A1
4.
3.
A3
A2
< 0,75 mm / 10 m = OK
11
DE
Wenn bei der X-, Y- oder Z- Achse die Punkte A2 und A3 mehr als 0,75 mm / 10 m auseinander
liegen, ist eine neue Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung
oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.
!
Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen
2 Wänden auf, die mindestens 5 m voneinander entfernt sind. Schalten Sie das Gerät ein. Zur
optimalen Überprüfung bitte ein Stativ verwenden. WICHTIG: Die Sensor-Automatik muss aktiv
sein.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt
eine horizontale Referenz.
Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1,
richten Sie das Gerät auf die X-Achse aus.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2
u. A3 ist die Toleranz für die X-Achse.
5. 3. und 4. für die Überprüfung der Y- bzw. Z- Achse wiederholen.

Y
Z
X
12
DE
X- / Y- /
Z-Achsen
Überprüfen Sie regelmäßig die Justierung vor dem
Gebrauch, nach Transporten und langer Lagerung.
Kontrollieren Sie dabei immer alle Achsen.
!
Justier-Modus
1. Achten Sie bei der Justierung auf die Ausrichtung des Rotationslasers.
Immer alle Achsen justieren.
2. Schalten Sie das
Gerät in den Justier-Modus:
Den Rotationslaser ausschalten und mit gedrückter auto/slope-Taste wieder einschalten. Die
auto/slope-Taste dabei so lange gedrückt halten bis die Anzeige der X-Achse im LC-Display
blinkt. Dann kann auch die auto/slope-Taste losgelassen werden.
Im Horizontalbetrieb (X-, Y-Achse) blinkt zuerst die Anzeige der X-Achse. Mit der X-/Y-Taste
des Rotationslasers kann zwischen X- und Y-Achse umgeschaltet werden.
Im Vertikalbetrieb (Z-Achse) wird ausschließlich die Y-Achse angezeigt.
3. Korrektur der Justierung:
Mit den Plus/Minus-Tasten des Rotationslasers den Laser von seiner aktuellen Position auf
Höhe des Referenzpunktes A2 fahren. Nur durch mehrmaliges Drücken verändert der Laser
seine Position.
4. Justierung beenden:
Abbrechen: Durch Abschalten (EIN-/AUS-Taste) des Rotationslasers wird die gesamte
Justierung verworfen und der vorherige Zustand wieder hergestellt.
Speichern: Mit der auto/slope-Taste wird die neue Justierung gesichert.
Positionieren: Mit den Positionierungs-Tasten auf der Fernbedienung kann
der Laser gedreht werden.

Quadrum DigiPlus
13
GB
Read the operating instructions and the enclosed brochure „Guarantee and additional notices“
completely. Follow the instructions they contain. This document must be kept in a safe place and
if the laser device is passed on, this document must be passed on with it.
!
Two-axis grade laser
– With additional red plumb laser
– Laser modes: spot, scan, rotary and hand receiver mode
– The laser modes can be set using the remote control.
– optional SensoLite 410: Laser receiver range up to 400 m radius
– optional SensoMaster 400: Laser receiver range up to 400 m radius.
With longer laser receiver unit and millimetre exact distance reading for laser level.
IP 66
Special product features and functions
The device characterised by specific protection against dustand rain.
Transport LOCK: The device is protected by a special motor brake during transport.
The rotary laser aligns itself automatically. It is set to the required initial position (to within
an operating angle of ± 6°) and the automatic system then performs the necessary fine
adjustment, with three electronic measurement sensors detecting the X, Y and Z axes.
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut their eyes
and immediately move away from the beam.
– Under no circumstances should optical instruments (magnifying glass, microscope, binoculars)
be used to look at the laser beam or reections.
– Do not use the laser at eye level (1.40 ... 1.90 m)
– Reective, specular or shiny surfaces must be covered whilst laser devices are in operation.
– In public areas shield off the laser beam with barriers and partitions wherever possible and identify
the laser area with warning signs.
– Tampering with (making changes to) the laser device is not permitted.
– This device is not a toy - keep out of the reach of children.
– The device must only be used in accordance with its intended purpose and within the scope of the
specications.
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mw · 635/650 nm
EN 60825-1:2014
General safety instructions

auto
man
auto auto x auto y
14
GB
The anti-drift system (ADS) prevents erroneous or inaccurate measurements. How it works:
continuous monitoring of the alignment of the laser is activated 30 seconds after the ADS is switched on.
If the device moves due to external factors or if the laser loses its height reference, the laser will come to
a standstill and blink. In addition, TILT will be illuminated continuously, a warning triangle will appear on
the LC display and the system will beep. To continue working, press the tilt button again or switch the
device off then on again. Erroneous and inaccurate measurements are thus prevented simply and reliably.
The ADS is not active following switch-on. Once the device has been set up, press the tilt button to
activate the ADS, enabling you to protect the laser from changes in position caused by the device being
disturbed by external factors. The word „TILT“ will flash on the display to indicate that the ADS function
is active; see the diagram below.
The ADS does not activate the monitoring function until 30 seconds after the laser levelling
procedure has been completed (set-up phase). The word „TILT“ will flash every second during
the set-up phase and then flash more slowly when the ADS is active.
!
ADS function
ON External influence
Adjustment phase
Sensor Automatic
ADS activation: press
the Tilt button; the
word „TILT“ will
flash every second
The
laser will
remain stationary as a
precaution. Then the laser
will flash and the word
„TILT“ will be illuminated
continuously.
ADS active after
30 seconds; „TILT“
flashes slowly.
Rotation
begins
Space grids: These show the laser planes and functions.
auto: Automatic alignment / man: Manual alignment
Horizontal levelling
Slope function
Vertical levelling
90° angle
X axis slope
Plumb function
Y axis slope

Quadrum DigiPlus
15
GB
+
C
–
+
C
–
+
C
–
+
C
–
K
L
J
I
H
G
Battery charging
– Charge the device‘s battery completely prior to use.
– Connect the charger to mains power supply and the charging
socket (J) of the battery compartment (L). Please only use the
charger supplied; using a different charger will invalidate the
warranty. The rechargeable battery can also be charged when
it is not inserted in the device.
– When the rechargeable battery is being charged, the LED on
the charger (N) lights up red. When the LED changes to green,
charging is complete. When the unit is not connected to the
charger the power charger‘s LED lamp will blink.
– Alkaline batteries (4 x type C) can be used as an alternative.
Insert them in the battery compartment (K) as per the
installation symbols.
– Insert battery (L) / battery compartment (K) into slot (G) and
secure it in place with fastening screw (I). The electrical
contacts (H) must be connected.
– With the rechargeable battery inserted, the device is ready
to run even during charging.
– If the battery symbol (14) flashes continuously on the LC display,
the batteries must be replaced or the rechargeable battery must
be charged.
Insert batteries into the remote control
– Observing the correct polarity.

A
B
C
DE
F
G
H
I
L
M
J
K
H
N
16
GB
A
B
C
D
E
F
G
H
I
J
K
L
M
N
Reference / plumb laser outlet
Prism head / laser beam outlet
Receiver diodes for remote control (4 x)
Control panel
LC display
5/8“ thread /
Reference, plumb laser outlet
Slot for rechargeable battery / battery
compartment
Electrical contacts
Battery compartment /
battery fastening nut
Charging socket
Battery compartment
Rechargeable battery
compartment
Mains unit / charger
Operation indicator
red: battery is charging
green: charging process complete
Vertical operation

Quadrum DigiPlus
Y
X
5
6
7
8
1
2
3
4
3
21
7
20
9
10
14
12
13
11
15
16
17
18
19
17
GB
Control panel Quadrum DigiPlus
LC display
Quadrum DigiPlus
Remote control
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
auto/slope function
Switching the x and y-axes
Rotary speed for selection
600 / 300 / 120 / 60 / 0 rpm
ON/OFF button
Plus button for setting the
inclination with the digital and
manual slope function
Minus button for setting the
inclination with the digital and
manual slope function
Scan mode
Tilt function
Display of inclination setting
of the x-axis
Display of inclination setting
of the y-axis
Tilt function warning indicator
Scan mode indicator
Dual grade function indicator
Battery charge status indicator
Calibrating mode indicator
Speed indicator
Levelling indicator
Tilt function indicator
Manual mode indicator
Positioning button
(rotate to the left)
Positioning button
(rotate to the right)

auto auto
auto
X
± 6°
1. 2.
18
GB
Horizontal levelling and vertical levelling
– Horizontal: Position the device on a level surface or on a tripod.
– Vertical: Set the unit on its side feet. The operator panel should be
at the top. With the optional wall bracket (product ref. 080.70),
the device can be mounted on a tripod for vertical usage.
– Press the „ON/OFF“ switch
The rotary laser aligns itself automatically once it is turned on.
!
– The device levels itself automatically to within a range of ± 6°. During the set-up phase, the laser flas-
hes and the prism head remains stationary. When levelling is complete, the laser lights up continuously
and rotates at maximum speed. Refer also to the sections about „Sensor Automatic“ and „ADS Tilt“.
If the device has been placed on a surface with too much of a slope (more than 6°), the prism
head will remain stationary and the laser will flash and emit a warning sound. The device must
then be placed on a more even surface.
!
Positioning the vertical laser level
In vertical mode the laser level can be positioned exactly. „Sensor Automatic“ remains active and levels
to the vertical laser level. Refer to the illustration below.
When the maximum slope range of 6° has been reached, the laser will stay fixed and blink and
emit a sound. In this case, reduce the slope angle.
!

Quadrum DigiPlus
(± 10%)
XY
Y
X
auto
1. 2. 3. 4. 5.
± 6°
XY
Y
Xauto man man
3 sec
1. 2. 3. 4. 5.
19
GB
Manual slope function up to 6° – horizontal
Activation of the slope function deactivates the automatic sensor, To return the laser to manual mode,
keep the ON/OFF button pressed until the hand symbol (19) appears on the LC display. Press the X/Y
button to set the horizontal plane. The plus/minus buttons are used to re-adjust the slope by means of
a motor. In the process the X-and Y-axis can be adjust separately. Refer to the illustrations below.
Digital inclination function (dual grade function)
The horizontal plane can be inclined digitally in the x and y-axes. The maximum
inclination of a plane is up to ±10%. In the sum of both axes, the maximum value
is reduced per each axis. On the large LC display, the values are displayed and can
be entered independently.
Setting the axes: Press the auto/slope button (1). The x-axis indicator blinks on the
LC display. The numbers can be set with the Plus and Minus buttons (5/6). Switch to
the y-axis by pressing the X/Y button (2). Then the y value can be set with the Plus
and Minus buttons (5/6). Pressing the X/Y button (2) again confirms the entry. The
device then adjusts to the desired value. Refer to the illustrations below.
Important: It is not possible to enter any information while the device is levelling. The LC display shows
the blinking levelling symbol (17). When the levelling symbol stops blinking, levelling is complete and
new numbers can be entered.
On 2 planes
The automatic sensor is activated whenever the digital slope function is in use.
!
The X/Y axes are marked on the device.
!
On 1 plane

auto man man
Y
Y
X
3 sec
1. 2. 3. 4.
X
5.
man
3 sec
20
GB
Manual slope function > 6°
Steeper slopes can be set using the angle plate, which is
available as an optional extra (product ref. 080.75).
TIP: Allow the device to align itself automatically and set
the angle plate to the zero position. Then switch off the
automatic sensor. See: Manual slope function up to 6°.
Finally, incline the device to the angle you require.
Manual slope function up to 6° – vertical
When the maximum slope range of 6° has been reached, the laser will stay fixed and blink and
emit a sound. In this case, reduce the slope angle.
!
When the hand symbol appears on the LC display, the automatic sensor is not activated
and therefore horizontal and vertical levelling is not possible.
!
Rotary mode
The following speeds can be set using the rotary button:
0, 60, 120, 300, 600 rpm
Laser modes
Spot mode
You access spot mode by pressing the rotary button repeatedly until
the laser stops rotating. The laser can then be positioned exactly at
the measuring point by means of the direction buttons.
Scan mode
The scan button can be used to activate and set a lightintensive
segment in 4 different widths. You position the segment via the
direction buttons.
Hand receiver mode
Working with the laser receiver (available as an optional extra): Set the
rotary laser to maximum speed and switch on the laser receiver. Refer
to the operating instructions for the respective laser receiver about this.
