SuperPlane-Laser 3D
1H360° 2V360°
S
Laser
650nm

02
Dreidimensionaler Laser mit einem horizontalen und zwei vertikalen
360°-Laserkreisen und Neigungsfunktion zum Ausrichten von Fliesen,
Ständerwerk, Fenster, Türen etc.
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2014/AC:2017

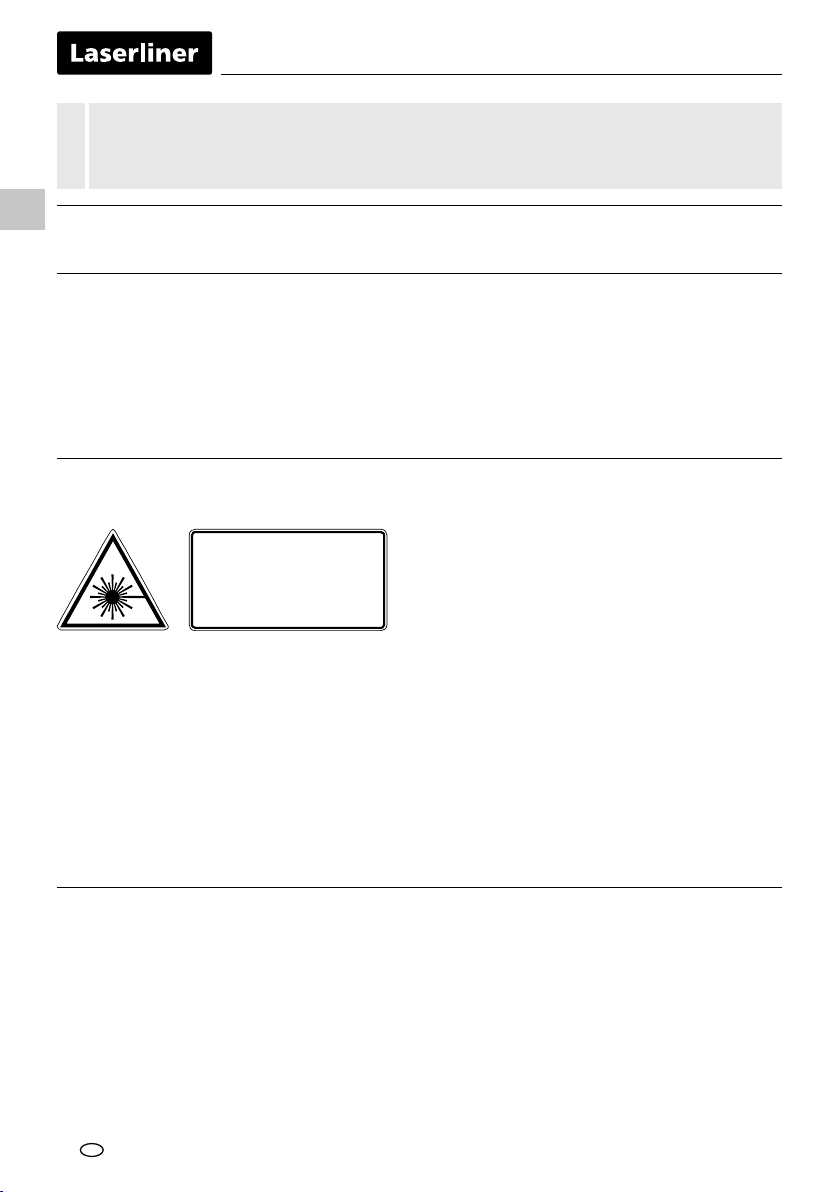

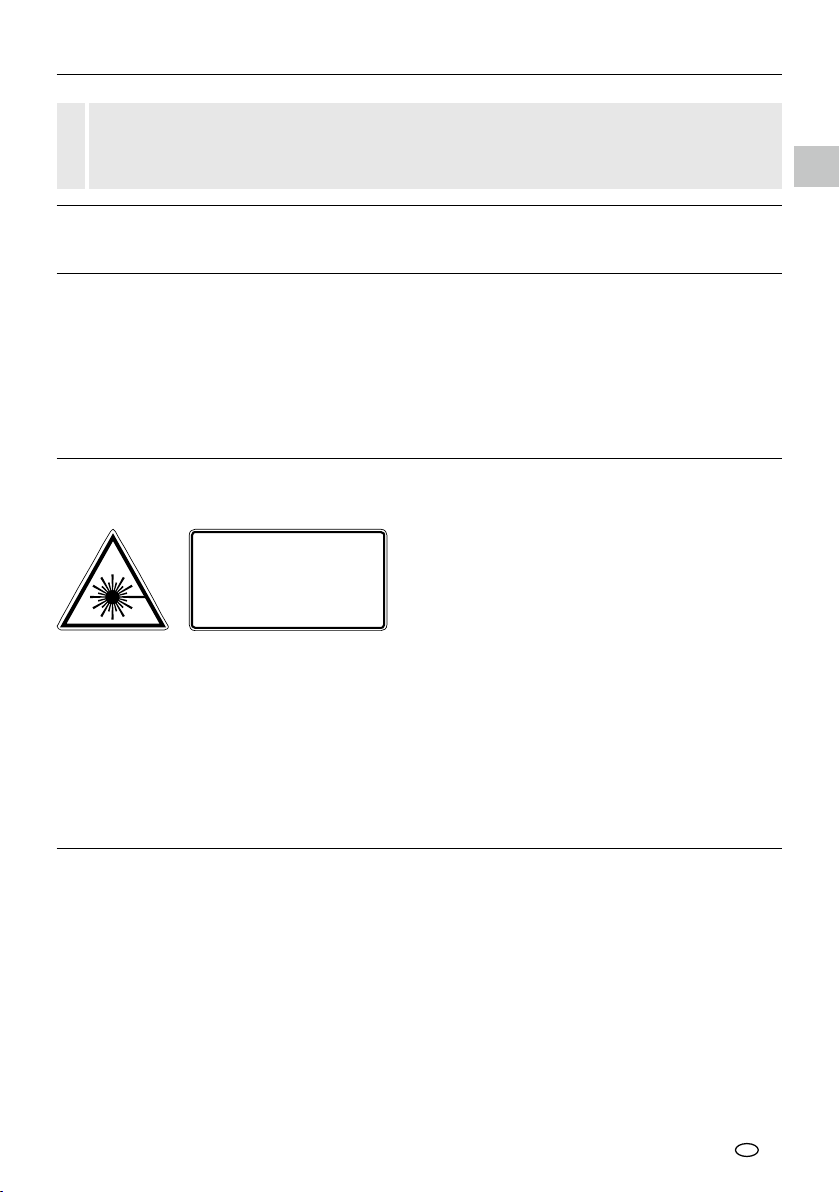

Allgemeine Sicherheitshinweise
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß
EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der
Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen
Beeinussung oder Störung von und durch elektronische Geräte ist gegeben.
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen
und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten
(Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40…1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind während des Betriebes
von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände
begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung
und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder
starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder
die Batterieladung schwach ist.
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie
die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig
durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und
bei Weitergabe der Lasereinrichtung mitzugeben.
!
DE

SuperPlane-Laser 3D
03
4
3
1
1
2
5
a
b
1
2
3
4
5

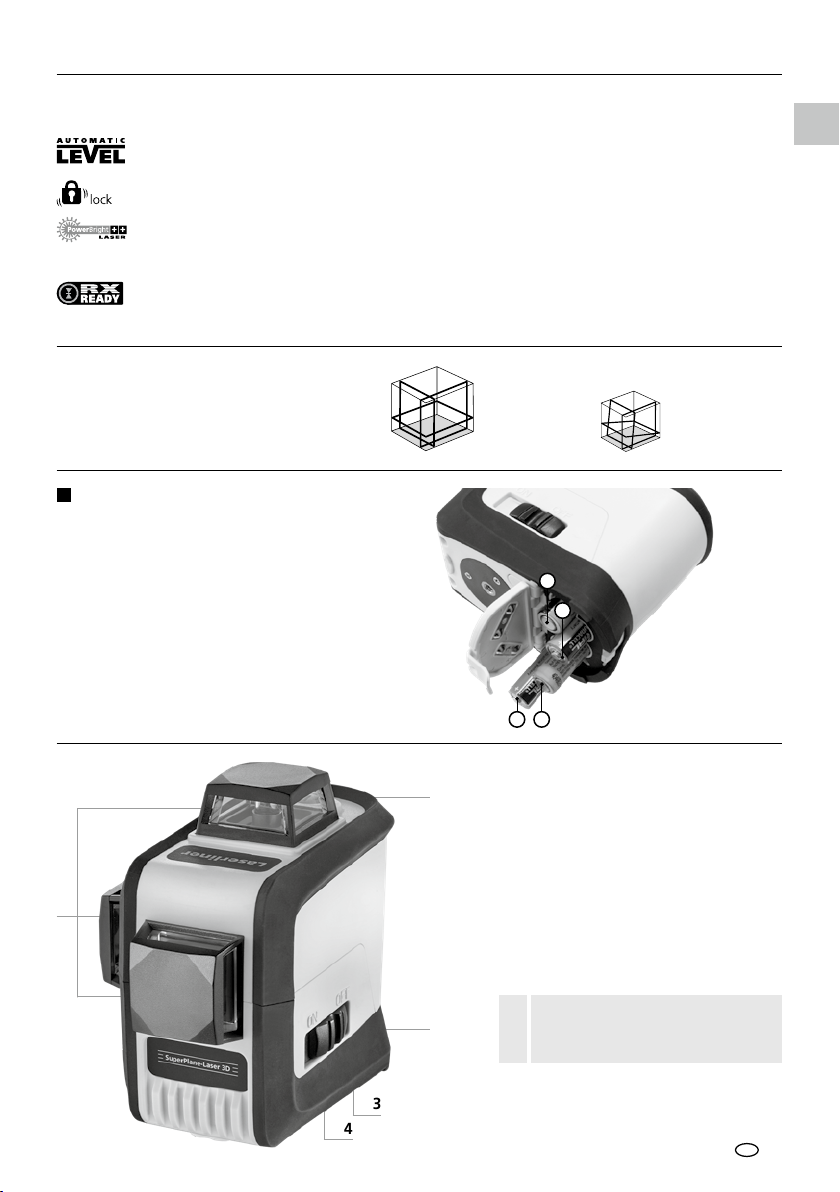

Low Bat.-Anzeige: Bei geringer
Batterieladung blinken alle Laserlinien
für 3 Sekunden und gehen dann aus.
Laseraustrittsfenster
Schiebeschalter
aAN
bAUS / Neigungsmodus /
Transportsicherung
Batteriefach (Unterseite)
1/4"-Stativgewinde
(Unterseite)
Wahltaste Laserlinien /
Neigungsmodus ein /
Handempfängermodus ein / aus
Einlegen der Batterien
Batteriefach (3) öffnen und Batterien
gemäß den Installationssymbolen einlegen.
Dabei auf korrekte Polarität achten.
–
–
+
+
Anzahl und Anordnung der Laser
H = horizontale Laser
V = vertikale Laser
S = Neigungsfunktion 1H360° 2V360° S
Besondere Produkteigenschaften
Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem.
Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.
Laserdioden der höchsten Leistungsklasse erzeugen extrem helle Laserlinien.
Diese bleiben auch auf weit entfernten bzw. dunklen Oberflächen und bei hellem
Umgebungslicht sichtbar.
Zum Transport immer alle Laser
ausschalten und Pendel arretieren,
Schiebeschalter auf “OFF” stellen!
!
DE
Mit der RX-READY-Technologie können Linienlaser auch bei ungünstigen
Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren dann mit einer hohen
Frequenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

04
LASER LASER LASER LASER
2

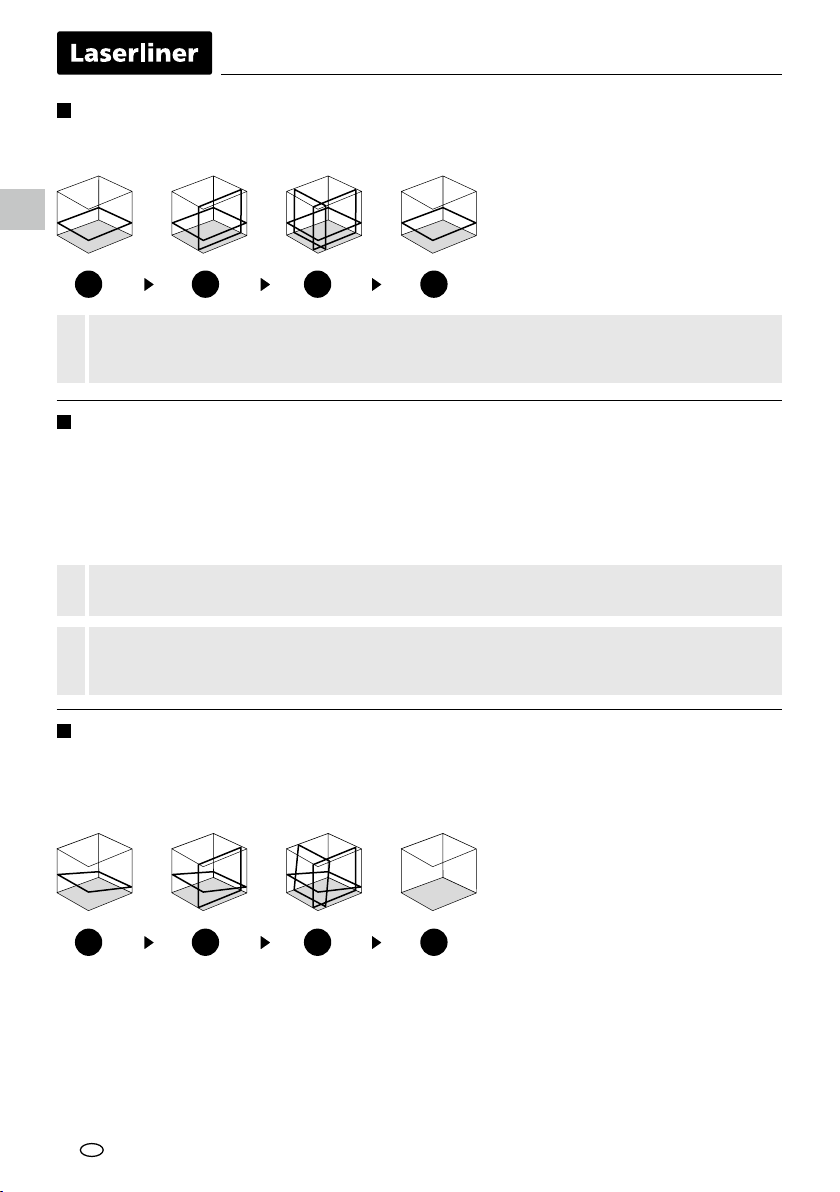

Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, Schiebeschalter (2) auf “ON” stellen. Die horizontale Laserlinie erscheint.
Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.
Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich
das Gerät außerhalb des automatischen Niverllierbereichs von 3° befindet, blinken die Laserlinien.
Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.
!
Neigungsmodus
Die Transportsicherung nicht lösen, Schiebeschalter (2) auf “OFF” stellen und den Neigungsmodus
durch langes Drücken (3 Sekunden) der Taste 5 einschalten. Die Laser mit der Wahltaste (5) auswählen.
Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die
Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert.
LASER LASER LASER LASER
DE
Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger RX
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien
einen Laserempfänger RX (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch
langes Drücken der Taste 5 (Handempfängermodus ein / aus) in den Handempfängermodus schalten.
Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler.
Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.
Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.
!
Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden 360° Laserlinie kann es zu
Helligkeitsunterschieden in verschiedenen Bereichen der Linie, kommen, die technisch bedingt
sind. Dies kann zu unterschiedlichen Reichweiten im Handempfängermodus führen.
!
3
4

SuperPlane-Laser 3D
05
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
≤0,35 mm / m = OK

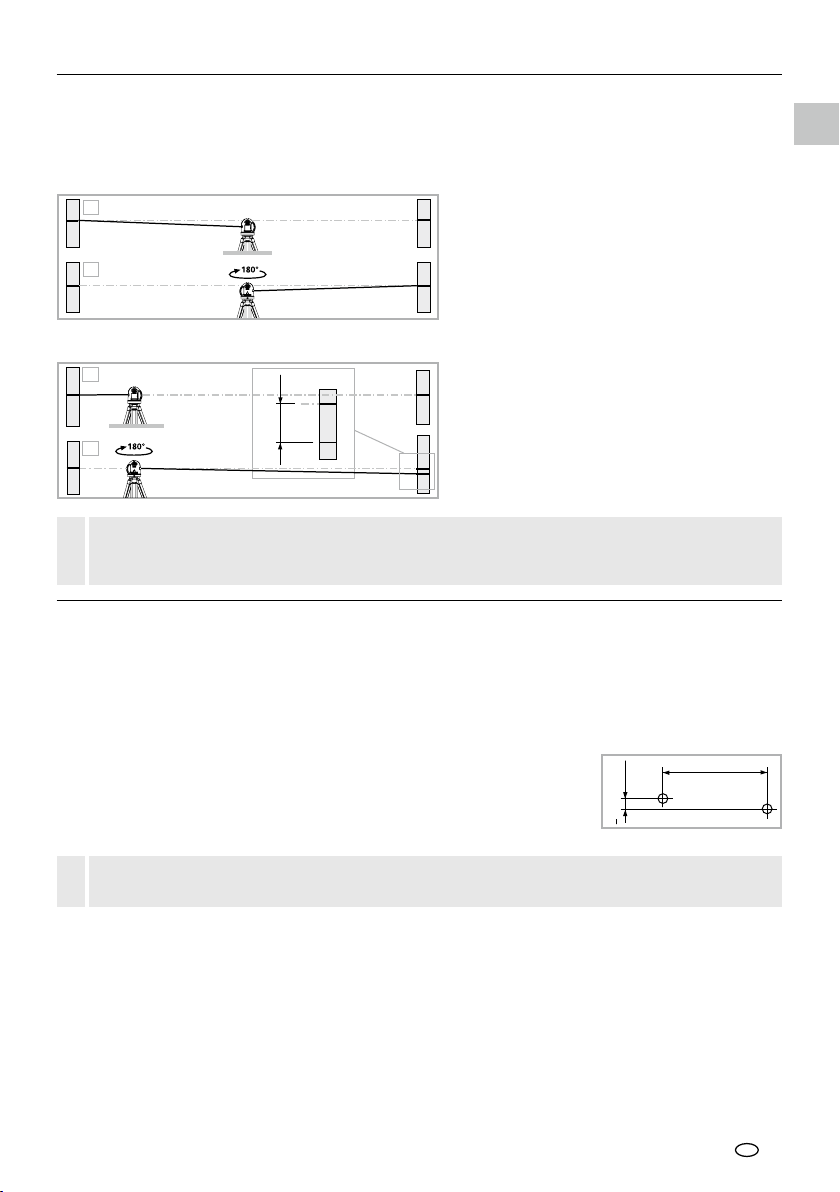

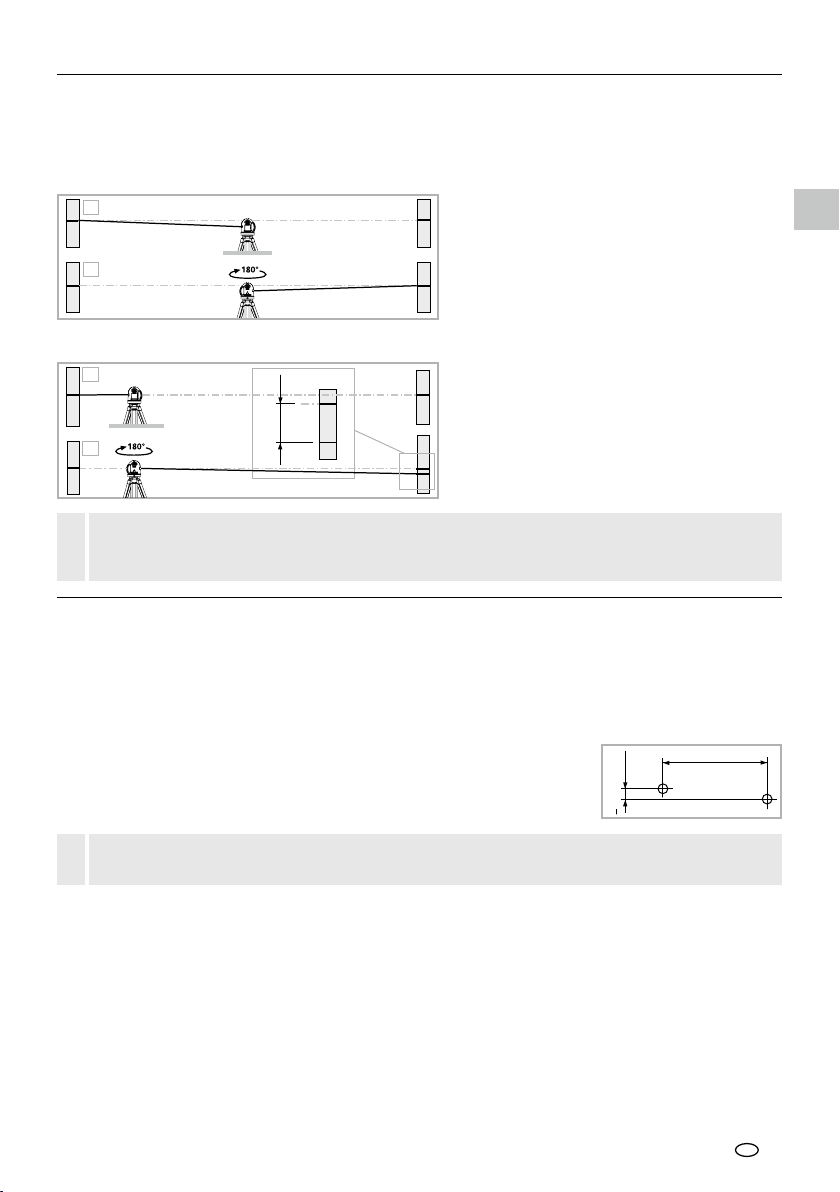

Kalibrierungsüberprüfung vorbereiten:
Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen
2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die
Transportsicherung lösen (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren
Sie Punkt A2. Zwischen A1 u. A2 haben
Sie jetzt eine horizontale Referenz.
Kalibrierung überprüfen:
3. Stellen Sie das Gerät so nah wie möglich
an die Wand auf Höhe des markierten
Punktes A1.
4. Drehen Sie das Gerät um 180° und
markieren Sie den Punkt A3. Die Differenz
zwischen A2 u. A3 ist die Toleranz.
Überprüfung der vertikalen Linie:
Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen,
das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten.
Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur
nicht größer als ± 1,75 mm beträgt.
Überpüfung der horizontalen Linie:
Gerät ca. 5 m vor einer Wand aufstellen und Laserkreuz einschalten. Punkt B
an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und
Punkt C markieren. Überprüfen Sie, ob die waagerechte Linie von Punkt C
± 1,75 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch
Schwenken nach links wiederholen.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten
und langer Lagerung.
!
BC
2,5 m
<1,75 mm = OK
Wenn A2 und A3 mehr als 0,35 mm / m auseinander liegen, ist eine Justierung erforderlich.
Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung
von UMAREX-LASERLINER.
!
DE

06
DE
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz
von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung.
Lagern Sie das Gerät an einem sauberen, trockenen Ort.
Technische Daten (Technische Änderungen vorbehalten. 21W25)
Selbstnivellierbereich ±3°
Genauigkeit ±0,35 mm / m
Arbeitsbereich (von Raumhelligkeit abhängig) 15 m
Arbeitsbereich mit Handempfänger (von technisch bedingtem Helligkeitsunterschied
abhängig) 40 m
Laserwellenlänge 650 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung 4 x 1,5 V Alkalibatterien (Typ AA) / Akkus
Betriebsdauer mit 3 Laserebenen
mit 2 Laserebenen
mit 1 Laserebene
ca. 6 Std.
ca. 10 Std.
ca. 25 Std.
Arbeitsbedingungen 0 … 50°C, 80% rH, nicht kondensierend,
Arbeitshöhe max. 4000 m
Lagerbedingungen -10 … 70°C, 80% rH, nicht kondensierend
Gewicht 650 g (inkl. Batterien)
Abmessung (B x H x T) 85 x 125 x 130 mm
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr
innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie
für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=AFM

SuperPlane-Laser 3D
07
EN
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility regulations and limits in
accordance with the EMC Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol stations or in the vicinity
of people with pacemakers – may apply. Electronic devices can potentially cause hazards
or interference or be subject to hazards or interference.
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut their eyes and
immediately move away from the beam.
– Under no circumstances should optical instruments (magnifying glass, microscope, binoculars)
be used to look at the laser beam or reections.
– Do not use the laser at eye level (1.40…1.90 m)
– Reective, specular or shiny surfaces must be covered whilst laser devices are in operation.
– In public areas shield off the laser beam with barriers and partitions wherever possible
and identify the laser area with warning signs.
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 650 nm
EN 60825-1:2014/AC:2017
Safety instructions
Using class 2 lasers
General safety instructions
– The device must only be used in accordance with its intendedpurpose and within the scope
of the specications.
– The measuring tools and accessories are not toys. Keep out of reach of children.
– Modications or changes to the device are not permitted, this will otherwise invalidate the approval
and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures, moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail or the battery charge is weak.
Completely read through the operating instructions, the „Warranty and Additional Information“
booklet as well as the latest information under the internet link at the end of these instructions.
Follow the instructions they contain.This document must be kept in a safe place and if the laser
device is passed on, this document must be passed on with it.
!
Three-dimensional laser with a horizontal and two vertical 360° laser circles and
slope function for aligning tiles, wall studding, windows, doors etc.

08
EN
1
–
–
+
+
4
3
1
2
5
a
b
1
2
3
4
5

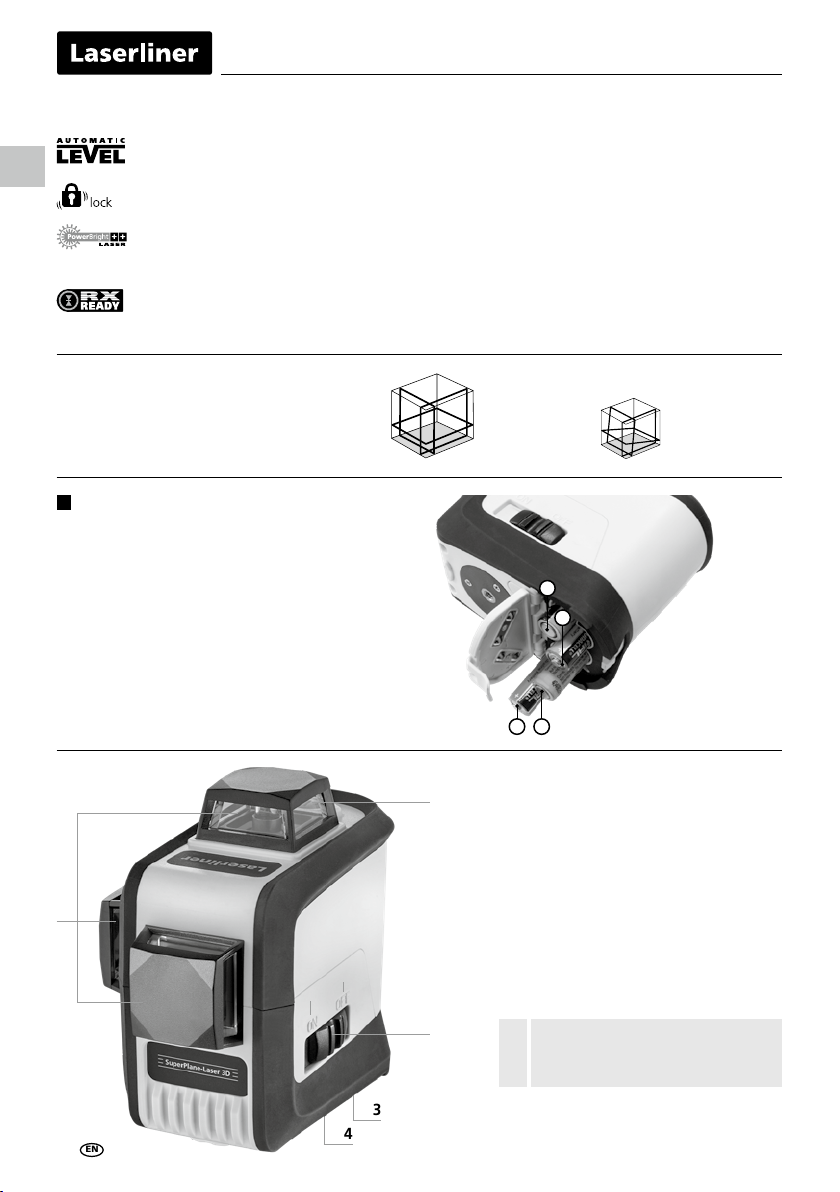

When transporting always switch
off all lasers, secure the pendulum
and set the slide switch to "OFF"!
!
Laser emitting window
Slide switch
aON
bOFF / Slope mode /
Transport lock
Battery compartment
(bottom)
1/4" tripod threads
(bottom)
Laser line selection button /
Slope mode on /
Hand receiver mode on / off
Low battery indicator: All laser lines flash
for 3 seconds and then go out when the
battery charge is low.
Inserting the batteries
Open the battery compartment (3) and insert
the batteries in accordance with the installation
symbols, ensuring the correct polarity.
Number and direction of the lasers
H = horizontal laser
V = vertical laser
S = slope function 1H360° 2V360° S
Special product features
Automatic alignment of the device with a magnetically dampened pendulum system.
The device is brought into initial position and aligns itself autonomously.
Transport LOCK: The device is protected with a pendelum lock during transport.
Laser diodes of the highest performance class produce extremely bright laser lines. They
remain visible even on surfaces at great distances or on dark surfaces and under bright
ambient light conditions.
RX-READY technology enables line lasers to be used even in unfavourable light
conditions.The laser lines pulsate at a high frequency and this can be picked up
by special laser receiversover long distances.

SuperPlane-Laser 3D
09
EN
LASER LASER LASER LASER
2
4
3
LASER LASER LASER LASER
Slope mode
Do not release the transport restraint, set slide switch (2) to "OFF" and switch on slope mode by pressing
and holding (3 seconds) button 5. Select the laser with the selector button (5). Sloping planes and tilts
can now be measured. In this mode, the laser lines no longer align automatically. This is signalised by the
laser lines flashing.
The transport restraint must be released for horizontal and vertical levelling. The laser lines flash
when the device is outside the automatic levelling range of 3°. Position the device such that it is
within the levelling range.
!
Horizontal and vertical levelling
Release the transport restraint, set slide switch (2) to "ON". The horizontal laser line appears.
The laser lines can be switched individually with the selection button.
Hand receiver mode
Optional: Working with the laser receiver RX
Use an RX laser receiver (optional) to carry out levelling at great distances or when the laser lines are no
longer visible. To work with a laser receiver, switch the line laser to hand-held receiver mode by keeping
button 5 (handheld receiver mode on / off) pressed. The laser lines will now pulsate with high frequency,
making the laser lines darker. The laser receiver can detect these pulsating laser lines.
Observe the laser receiver‘s operating instructions for line lasers.
!
Due to the special optics required to generate a continuous 360° laser line, the underlying
technology may cause differences in brightness in different areas of the line. This may lead
to different ranges in hand receiver mode.
!

10
EN
BC
2,5 m
<1,75 mm = OK
Regularly check the adjustment before use, after transport and after extended periods of storage.
!
Checking the vertical line:
Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m length on the wall, making
sure that the bob can swing freely. Switch on the device and align the vertical laser to the plumb line.
The precision is within the specified tolerance if the deviation between the laser line and the plumb line
is not greater than ± 1.75 mm.
Checking the horizontal line:
Position the device about 5 m from a wall and switch on the cross laser. Mark
point B on the wall. Turn the laser cross approx. 2.5 m to the right and mark
point C. Check whether the horizontal line from point C is level with point B
to within ± 1.75 mm. Repeat the process by turning the laser to the left.
When A2 and A3 are more than 0.35 mm / m apart, an adjustment is necessary.
Contact your authorised dealer or else the UMAREX-LASERLINER Service Department.
!
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
≤0,35 mm / m = OK
Preparing the calibration check:
It is possible for you to check the calibration of the laser. To do this, position the device midway
between 2 walls, which must be at least 5 metres apart. Do this by turning the unit on, thus
releasing the transport restraint (cross laser on). Please use a tripod.
1. Mark point A1 on the wall.
2. Turn the device through 180° and mark
point A2. You now have a horizontal
reference between points A1 and A2.
Performing the calibration check:
3. Position the device as near as possible
to the wall at the height of point A1.
4. Turn the device through 180° and
mark point A3. The difference between
points A2 and A3 is the tolerance.

SuperPlane-Laser 3D
11
EN
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning agents, scouring agents and solvents.
Remove the battery(ies) before storing for longer periods. Store the device in a clean and dry place.
EU directives and disposal
This device complies with all necessary standards for the free movement
of goods within the EU.
This product is an electric device and must be collected separately for disposal
according to the European Directive on waste electrical and electronic equipment.
Further safety and supplementary notices at:
http://laserliner.com/info?an=AFM
Technical data (Subject to technical alterations. 21W25)
Self-levelling range ±3°
Precision ± 0.35 mm / m
Operating range (depending on room illumination) 15 m
Working range with hand receiver (depends on how the technology affects the
difference in brightness) 40 m
Laser wavelength 650 nm
Laser class 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Power supply 4 x 1.5 V alkaline batteries (type AA) /
rechargeable batteries
Operating time with 3 laser levels
with 2 laser levels
with 1 laser level
approx. 6 hours
approx. 10 hours
approx. 25 hours
Operating conditions 0 … 50°C, 80% rH, no condensation,
max. altitude 4000 m
Storage conditions -10°C … 70°C, 80% rH, no condensation
Weight 650 g (incl. batteries)
Dimensions (W x H x D) 85 x 125 x 130 mm

Veiligheidsinstructies
Omgang met elektromagnetische straling
– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische
compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
–
Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van
personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing
van en door elektronische apparaten is mogelijk.
– Opgelet: Kijk nooit in de directe of reecterende straal.
– Richt de laserstraal niet op personen.
– Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd
zo snel mogelijk uit de straal te bewegen.
– Bekijk de laserstraal of de reecties nooit met behulp van optische apparaten
(loep, microscoop, verrekijker, …).
– Gebruik de laser niet op ooghoogte (1,40…1,90 m).
– Goed reecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik
van laserinrichtingen worden afgedekt.
– In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en
scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden
gekenmerkt worden.
Laserstraling!
Niet in de straal kijken!
Laser klasse 2
< 1 mW · 650 nm
EN 60825-1:2014/AC:2017
Veiligheidsinstructies
Omgang met lasers van klasse 2
– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven speccaties.
– De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
– Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen
de goedkeuring en de veiligheidsspecicatie te vervallen.
– Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
– Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading
zwak is.
Algemene veiligheidsaanwijzingen
Driedimensionele laser met een horizontale en twee verticale 360°-lasercirkels
en neigingsfunctie voor de uitlijning van tegels, regelwerk, ramen, deuren enz.
Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ evenals de
actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig
door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als
u de laserinrichting doorgeeft.
!
12
NL

SuperPlane-Laser 3D
13
1
–
–
+
+
4
3
1
2
5
a
b
Low bat.-indicator: als de batterijlading
gering is, knipperen alle laserlijnen
gedurende 3 seconden en schakelen
vervolgens uit.
Schakel vóór het transport altijd
alle lasers uit, zet de pendel vast
en de schuifschakelaar op 'OFF'!
!
1
2
3
4
5
Laseruitlaat
Schuifschakelaar
aANN
bUIT / Neigingsmodus /
Transportbeveiliging
Batterijvakje (onderzijde)
1/4"-schroefdraad (onderzijde)
Keuzetoets laserlijnen /
Neigingsmodus aan /
Handontvangermodus aan / uit
Plaatsen van de batterijen
Batterijvak (3) openen en de batterijen volgens
de installatiesymbolen inleggen. Let daarbij
op de correcte polarisatie.
Aantal en richting van de laser
H = horizontale laserlijn
V = verticale laserlijn
S = inclinaties (Slope-funktion) 1H360° 2V360° S
Speciale functies van het product
Automatische uitlijning van het apparaat door middel van een magnetisch gedempt
pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.
Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een
pendelvergrendeling.
Laserdioden van de hoogste vermogensklasse genereren extreem felle laserlijnen.
Deze blijven ook zichtbaar op donkere oppervlakken, oppervlakken op grote afstand
en bij helder omgevingslicht.
NL
Met de RX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden
worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door
speciale laserontvangers op grote afstanden geregistreerd.

14
LASER LASER LASER LASER
2
4
3
LASER LASER LASER LASER
Neigingsmodus
Deactiveer de transportbeveiliging niet, zet de schuifschakelaar (2) op 'OFF' en schakel de neigingsmodus
in door toets 5 lang (3 seconden) in te drukken. Selecteer de laser met de keuzetoets (5). Nu kunnen
schuine vlakken en neigingen worden aangelegd. In deze modus worden de laserlijnen niet meer
automatisch uitgelijnd. Dit wordt gesignaleerd door de knipperende laserlijnen.
Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn.
Zodra het apparaat zich buiten het automatische nivelleerbereik van 3° bevindt, knipperen
de laserlijnen. Positioneer het apparaat zodanig dat het zich binnen het nivelleerbereik bevindt.
!
Horizontaal en verticaal nivelleren
Deactiveer de transportbeveiliging en zet de schuifschakelaar (2) op 'ON'. De horizontale laserlijn verschijnt.
Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden geschakeld.
NL
Handontvangermodus
Optioneel: Werken met de laserontvanger RX
Gebruik een laserontvanger RX (optioneel) voor het nivelleren op grote afstanden of in geval van
niet meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laser-ontvanger in
de handontvangermodus door lang op de toets 5 te drukken. Nu pulseren de laserlijnen met een
hoge frequentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het
pulseren registreren.
Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.
!
Op grond van de speciale optiek voor de generering van een ononderbroken 360° laserlijn
kunnen om technische redenen helderheidsverschillen optreden in de verschillenden bereiken
van de lijn. Dit kan leiden tot verschillende reikwijdten in de handontvangermodus.
!

A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
≤0,35 mm / m = OK
Kalibratiecontrole voorbereiden:
U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren
die minstens 5 meter van elkaar verwijderd zijn. Schakel het apparaat in, desactiveer daarvoor
de transportbeveiliging (laserkruis ingeschakeld). Voor een optimale controle een statief gebruiken.
1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer
het punt A2. Tussen A1 en A2 hebt u
nu een horizontale referentie.
Kalibratie controleren:
3. Plaats het toestel zo dicht mogelijk tegen
de wand ter hoogte van punt A1.
4. Draai het toestel vervolgens 180° en
markeer punt A3. Het verschil tussen
A2 en A3 moet binnen de tolerantie
van de nauwkeurigheid liggen.
SuperPlane-Laser 3D
15
BC
2,5 m
<1,75 mm = OK
Controleerd u regelmatig de afstelling voor u de laser gebruikt, ook na transport en wanneer
de laser langere tijd is opgeborgen geweest.
!
Controleren van de verticale lijn:
Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad
bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de
draad nadert, mag het verschil niet meer zijn dan ± 1,75 mm. In dat geval blijft u binnen de gestelde tolerantie.
Controleren van de horizontale lijn:
Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen,
punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien
en punt C markeren. Controleer nu of of de waterpaslijn van punt C op
gelijke hoogte ligt met punt B - met een tolerantie van max. ± 1,75 mm.
Dezelfde controle kunt u tevens naar links uitvoeren.
Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie,
nl. 0,35 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar
of met de serviceafdeling van UMAREX-LASERLINER.
!
NL

16
NL
Opmerkingen inzake onderhoud en reiniging
Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur-
en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt.
Bewaar het apparaat op een schone, droge plaats.
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije
goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude
elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder:
http://laserliner.com/info?an=AFM
Technische gegevens (Technische veranderingen voorbehouden. 21W25)
Zelfnivelleerbereik ±3°
Nauwkeurigheid ±0,35 mm / m
Werkbereik (afhankelijk van de hoeveelheid licht) 15 m
Werkbereik met handontvanger (afhankelijk vande helderheidsverschillen om
technische redenen) 40 m
Lasergolflengte 650 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stroomvoorziejning 4 x 1,5 V alkalibatterijen (type AA) / accu‘s
Gebruiksduur met 3 laserniveaus
met 2 laserniveaus
met 1 laserniveau
ca. 6 h
ca. 10 h
ca. 25 h
Werkomstandigheden 0 … 50°C, 80% rH, niet-condenserend,
werkhoogte max. 4000 m
Opslagvoorwaarden -10°C…70°C, 80% rH, niet-condenserend
Gewicht
650 g (incl. batterijen)
Afmetingen (B x H x D)
85 x 125 x 130 mm

SuperPlane-Laser 3D
17
DA
Sikkerhedshenvisninger
Omgang med elektromagnetisk stråling
– Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht.
EMC-direktiv 2014/30/EU.
– Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i y eller i nærheden af personer med pacemaker,
skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
– Pas på: Undgå at se ind i en direkte eller reekterende stråle.
– Undgå at rette laserstrålen mod personer.
– Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene
og straks fjerne hovedet fra strålen.
– Laserstrålen eller dens reeksioner må aldrig betragtes gennem optisk udstyr
(lup, mikroskop, kikkert, ...).
– Undlad at anvende laseren i øjenhøjde (1,40…1,90 m).
– Godt reekterende, spejlende eller skinnende overader skal tildækkes, så længe der bruges laserudstyr.
– I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer
og skillevægge, og laserområdet skal afmærkes med advarselsskilte.
Laserstråling!
Se ikke ind i strålen!
Laser klasse 2
< 1 mW · 650 nm
EN 60825-1:2014/AC:2017
Sikkerhedshenvisninger
Omgang med lasere i klasse 2
Almindelige sikkerhedshenvisninger
– Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specikationer.
– Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
– Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen
og sikkerhedsspecikationerne bortfalder.
– Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt
eller kraftige vibrationer.
– Apparatet må ikke anvendes længere, hvis en eller ere funktioner svigter,
eller hvis batteriladningen er svag.
Tredimensional laser med én horisontal og to vertikale 360°-lasercirkler samt
hældningsfunktion til indjustering af iser, rammer, vinduer, døre osv.
Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende
anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne
vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal
opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.
!

18
DA
1
–
–
+
+
4
3
1
2
5
a
b
Low Bat.-indikator: Når batteriladningen
er lav, blinker alle laserlinjer i 3 sekunder,
hvorefter de slukker.
Til transport skal man altid slukke
alle lasere, fastlåse penduler og
stille skydekontakter på “OFF”!
!
1
2
3
4
5
Laserudgangsvindue
Skydekontakt
aTIL
bFRA / Hældningsmodus /
Transportsikring
Batterirum (underside)
1/4" gevindbøsning
(underside)
Tast til valg af laserlinje /
Hældningsmodus TIL /
Håndmodtagermodus TIL / FRA
Isætning af batterier
Batterihuset (3) åbnes og batterierne sættes i som
angivet ved symbolerne. Låget lukkes omhyggeligt.
Antal og placering af lasere
H = horisontal laserlinje
V = vertikal laserlinje
S = hældningsfunktion 1H360° 2V360° S
Særlige produktegenskaber
Automatisk indjustering af apparatet via et magnetisk dæmpet pendulsystem.
Apparatet nulstilles og indstiller sig automatisk.
Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.
Laserdioder i den højeste effektklasse skaber ekstremt tydelige laserlinjer. Disse er også
synlige på fjerntliggende eller mørke overflader samt i kraftigt omgivelseslys.
Med RX-READY-teknologien kan linielasere anvendes selv under ugunstige lysforhold.
Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.

SuperPlane-Laser 3D
19
DA
LASER LASER LASER LASER
2
4
3
LASER LASER LASER LASER
Hældningsfunktion
Undlad at løsne transportsikringen, stil skydekontakten (2) på “OFF”, og tænd hældningsmodus ved at
holde tasten 5 inde i længere tid (3 sekunder). Vælg laserne via valgtasten (5). Nu kan der anlægges
skæve niveauer eller hældninger. I denne modus indjusterer laserlinjerne sig ikke længere automatisk.
Dette indikeres ved, at laserlinjerne blinker.
Til horisontal og vertikal nivellering skal transportsikringen være løsnet. Så snart apparatet er uden
for det automatiske nivelleringsområde på 3°, blinker laserlinjerne. Apparatet skal positioneres
således, at det er inden for nivelleringsområdet.
!
Horisontal og vertikal nivellering
Man løsner transportsikringen og stiller skydekontakten på “ON”. Den horisontale laserlinje viser sig.
Med valgtasten kan man aktivere laserlinjerne enkeltvis.
Håndmodtagermodus
Ekstraudstyr: Arbejdet med lasermodtageren RX
Brug af laser modtager RX (ekstraudstyr) til at udføre nivellering over store afstande, eller når laserlinjer
ikke længere er synlige. Man aktiverer lasermodtageren ved at omstille linjelaseren til håndmodtagermodus;
dette gøres ved at holde knappen 5 (håndmodtagermodus til/fra) inde i et stykke tid. Laseren linjer vil nu
pulsere med høj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager kan opfange disse pulserende
laser linjer.
Overhold lasermodtager betjeningsvejledningen for linje lasere.
!
Pga. den specielle optik til generering af en gennemgående 360° laserlinje kan der af
tekniske årsager forekomme varierende lysstyrke i forskellige områder af linjen.
Dette kan medføre forskellige rækkevidder i håndmodtagermodus.
!

20
DA
BC
2,5 m
<1,75 mm = OK
Man skal regelmæssigt kontrollere justeringen inden brug, efter transport og efter længere
tids opbevaring.
!
Kontrol af lodret laserlinie:
Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det
hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med
snoren, og det kontrolleres, at linien ikke afviger mere end ± 1,75 mm fra snoren.
Kontrol af vandret laserlinie:
Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes.
Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m
til højre. Den vandrette streg må ikke afvige mere end ± 1,75 mm fra
markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet
2,5 m til venstre.
Hvis A2 og A3 ligger mere end 0,35 mm / m fra hinanden, skal der foretages en justering.
Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen
hos UMAREX-LASERLINER.
!
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
≤0,35 mm / m = OK
Forberedelse til kontrol af retvisning:
Man kan kontrollere kalibreringen af laseren. Opstil apparatet midt mellem 2 vægge, som er mindst
5 m fra hinanden. Slå transport - sikringen fra og tænd for instrumentet (laserkrydset aktiveres).
Brug hertil et stativ.
1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker
laserplanet A2 på den modstående væg.
Da laseren er placeret nøjagtig midt
mellem de 2 vægge, vil markeringerne
A1 og A2 være nøjagtig vandret
overfor hinanden.
Kontrol af retvisning:
3. Flyt laseren tæt til den ene væg således
peger mod væggen markér laserplanet
på væggen - A3.
4. Drej apparatet 180°, og markér punktet A3.
Forskellen mellem A2 og A3 er tolerancen.
