LaserLiner PrecisionPlane-Laser 4G Pro User manual

PrecisionPlane-Laser 4G Pro
02
14
26
38
50
2HG360° 2VG360°
S
Laser
515nm
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL

02
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-
und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise
im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen
Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-
wahren und bei Weitergabe der Lasereinrichtung mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezifikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezifikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 515 nm
EN 60825-1:2014/AC:2017
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Funktion / Verwendung
Kreuzlinien-Laser mit vier gut sichtbaren grünen 360°-Laserkreisen
– Exaktes horizontales und vertikales Ausrichten von Objekten
– Besonders für bodennahe Anwendungen geeignet
– Zusätzliche Neigungsfunktion zum Ausrichten von Schrägen
– Einfache Lotfunktion durch die Laserkreuze
– Erkennen der Laserlinien auf weite Entfernungen mit optionalem
Handempfänger und integriertem Handempfänger-Modus
– Lange Betriebsdauer durch leistungsstarken Lithium-Ionen-Akku
– Bluetooth®*-Schnittstelle zur Fernsteuerung des Gerätes
DE

03
PrecisionPlane-Laser 4G Pro
– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen
bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen
Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40... 1,90 m).
– Gut reflektierende, spiegelnde oder glänzende Flächen sind
während des Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische
Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die
RED-Richtlinie 2014/53/EU abgedeckt wird.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder
Störung von und durch elektronische Geräte ist gegeben.
–Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen
elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst
werden.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
Sicherheitshinweise
Umgang mit RF-Funkstrahlung
– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische
Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.
– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp
PrecisionPlane-Laser 4G den wesentlichen Anforderungen und sonstigen
Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU
(RED) entspricht. Der vollständige Text der EU-Konformitätserklärung
ist unter der folgenden Internetadresse verfügbar:
http://laserliner.com/info?an=AJW
DE

04
Mit der GRX-READY-Technologie können Linienlaser auch
bei ungünstigen Lichtverhältnissen verwendet werden. Die
Laser-linien pulsieren mit einer hohen Frequenz und werden
durch spezielle Laserempfänger auf große Entfernungen erkannt.
Transport LOCK: Eine Pendelarretierung schützt das Gerät
beim Transport.
Diese Funktion ist automatisch aktiv, wenn die Sensor-Automatic
eingeschaltet ist. Damit wird das horizontale bzw. vertikale
Nivellieren erleichtert, z.B. um den Laser mit einem Kurbelstativ
oder einer Wandhalterung auf eine gewünschte Höhe
einzustellen. Zudem kann auf vibrierenden Untergründen
und bei Wind nivelliert werden.
Besondere Produkteigenschaften
Automatische Ausrichtung durch elektronische Libellen und
Servomotoren mit temperaturstabiler Sensorik. Das Gerät wird
in Grundstellung gebracht und richtet sich selbständig aus.
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Entnehmen Sie den Akku vor einer längeren Lagerung. Lagern Sie das
Gerät an einem sauberen, trockenen Ort.
Kalibrierung
Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die
Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungs-
intervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung
oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.
Die Tilt-Funktion ist nach dem Einschalten nicht aktiv.
Um das eingerichtete Gerät vor Lageveränderungen durch
Fremdeinwirkung zu schützen, muss die Tilt-Funktion durch
Drücken der Tilt-Taste aktiviert werden. Die Tilt-Funktion wird
durch Blinken der Tilt-LED angezeigt. Wurde die Position des
Lasers durch Fremdeinwirkung verschoben ertönt ein Signal,
DE

05

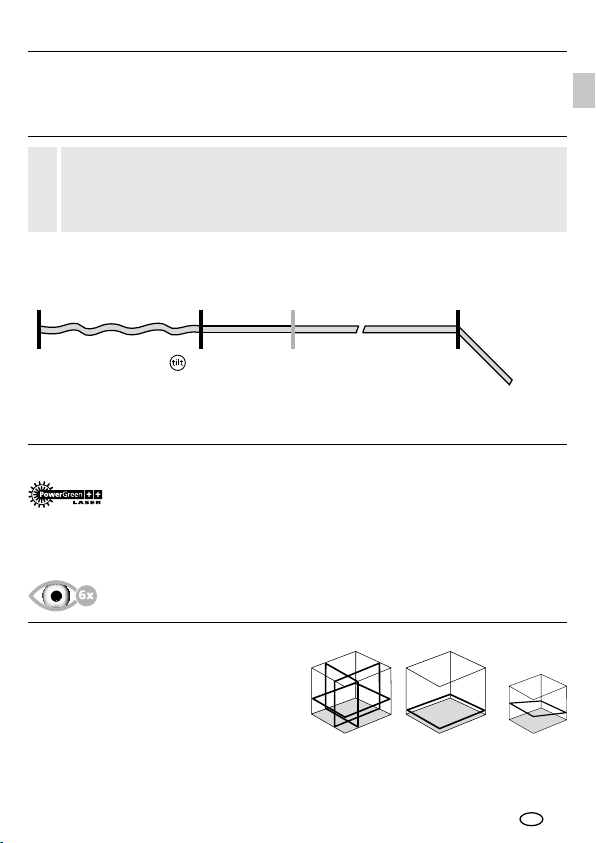

PrecisionPlane-Laser 4G Pro
2HG360° 2VG360° S
Grüne Lasertechnologie
Geräte mit der Technologie PowerGreen++ verfügen über
extrem helle, grüne Laserdioden der höchsten Leistungsklasse,
die eine optimale Sichtbarkeit der Laserlinien auf große Ent-
fernungen, dunklen Oberflächen und bei hellem Umgebungslicht
ermöglichen.
Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm
Anzahl und Anordnung der Laser
H = horizontale Laser
V = vertikale Laser
S = Neigungsfunktion
Die Tilt-Funktion schaltet erst 20 Sek. nach vollständiger Nivellierung
des Lasers die Überwachung scharf (Einrichtphase). Blinken der Tilt-LED
im Sekundentakt während der Einrichtungsphase, schnelles Blinken,
wenn Tilt aktiv ist.
!
der Laser blinkt und die Tilt-LED leuchtet permanent.
Um weiterarbeiten zu können, die Tilt-Taste zweimal drücken.
Fehlmessungen werden so einfach und sicher verhindert.
Ein Fremdeinwirkung
Einrichtphase
Automatic Level
Aktivieren der Tilt-
Funktion: Tilt-Taste
drücken, blinken
der Tilt-LED im
Sekundentakt.
Der
Laser
blinkt, die Tilt-LED
leuchtet permanent
und ein Signal ertönt.
Tilt scharf nach 20 Sek.,
schnelles Blinken der Tilt-LED.
Funktionsweise Tilt
DE

06
1
2
3
9
8
7
10
11
4
5
6
1. 2.
– Das Netz-/Ladegerät nur innerhalb geschlossener
Räume verwenden, weder Feuchtigkeit noch
Regen aussetzen, da ansonsten die Gefahr
eines elektrischen Stromschlages besteht.
– Vor Einsatz des Gerätes Akku voll auaden.
Dazu den Akku in das mitgelieferte Ladegerät
einlegen. Dabei auf korrekte Einschubrichtung
achten. Verwenden Sie ausschließlich das
Orginal-Zubehör. Wird falsches Zubehör
verwendet, erlischt die Garantie.

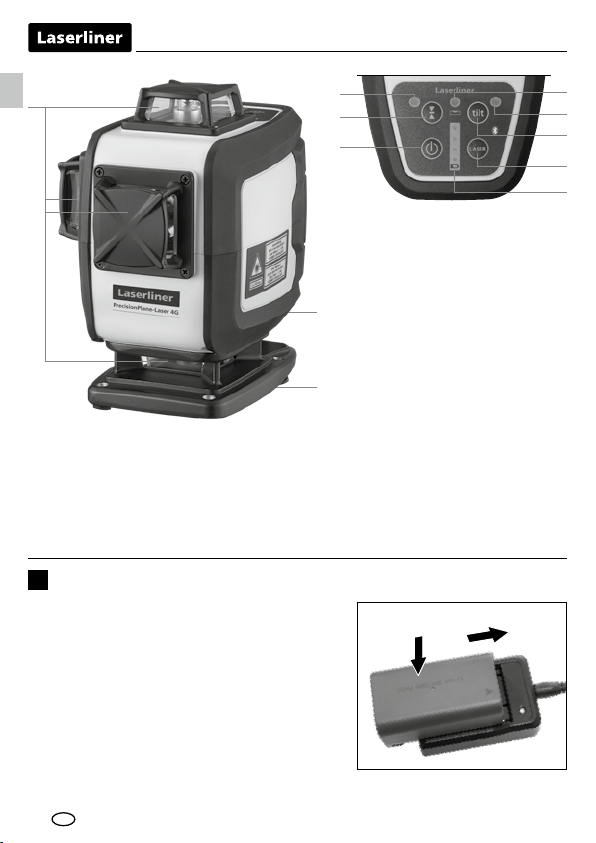

1Handhabung Lithium-Ionen Akku
1
2
3
4
5
6
7
8
9
10
11
Laseraustrittsfenster
Akkufach (Unterseite)
1/4”-Stativgewinde
(Unterseite)
LED Handempfängermodus
Handempfängermodus
ein / aus / Neigungs-
funktion ein / aus
AN/AUS-Taste
LED Nivellierung
rot: Nivellierung aus
grün: Nivellierung ein
LED Tilt-Funktion
Tilt-Funktion
Wahltaste Laserlinien
LED‘s Batterieladung
DE

07
PrecisionPlane-Laser 4G Pro
Darauf achten, dass sich keine leitenden Gegenstände in die Nähe
der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann
zu Verbrennungen und Feuer führen.
!
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
!
2Stromversorgung

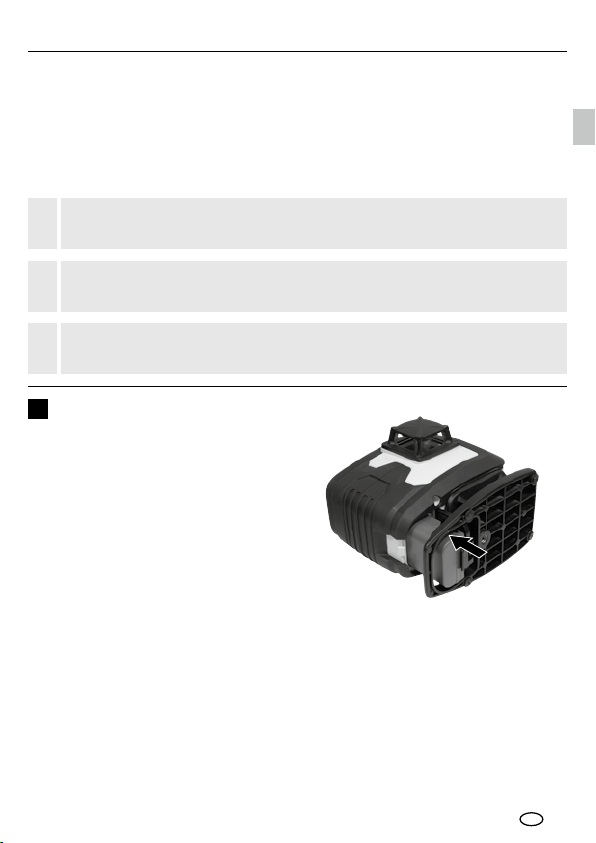

Lithium-Ionen Akku einlegen
Das Akkufach öffnen und
Lithium-Ionen Akku gemäß
der Abbildung einlegen.
Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und
ausschließlich mit diesem Lasergerät verwendet werden. Ansonsten
besteht Verletzungs- und Brandgefahr.
!
– Während der Akku geladen wird, leuchtet die LED des Ladegerätes rot.
Der Ladevorgang ist abgeschlossen, wenn die LED grün leuchtet.
– Leuchtet nur noch eine LED der LED‘s Batterieladung (10), ist die
Batterieladung schwach. Bei sehr schwacher Batterieladung schaltet
sich das Gerät selbstständig ab. Dann den Akku erneut aufladen.
– Das Netzteil vom Netz trennen, wenn das Gerat nicht in Gebrauch ist.
DE

08

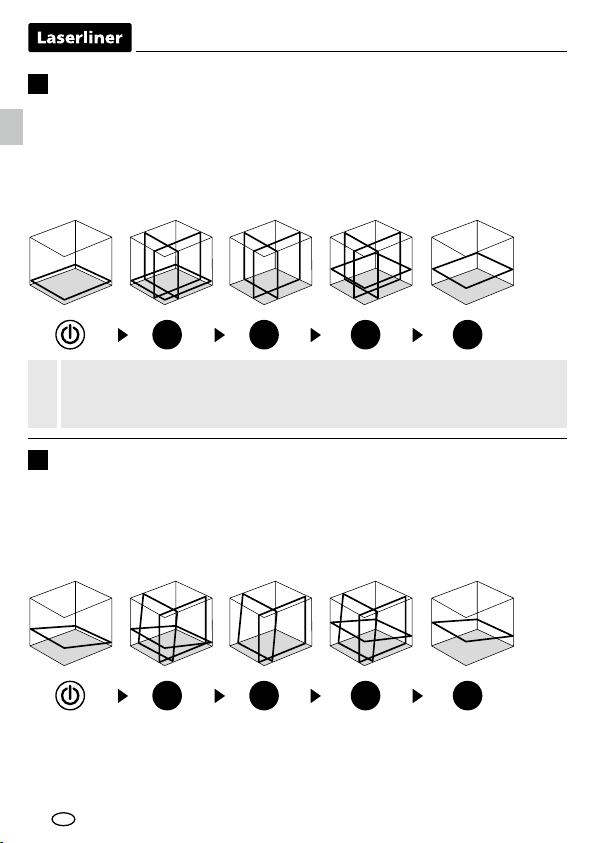

4Neigungsmodus
Den Linienlaser durch langes Drücken der Taste 5 (Neigungsfunktion ein / aus)
in den Neigungsmodus schalten und die Laser mit der Wahltaste auswählen.
Jetzt können schiefe Ebenen angelegt werden. In diesem Modus kann nicht
horizontal bzw. vertikal nivelliert werden, da sich die Laserlinien nicht mehr
automatisch ausrichten. Dies wird durch ein Blinken der Laserlinie signalisiert.
Die LED (7) leuchtet konstant rot.
Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs
von 3° befindet, blinken die Laserlinien. Positionieren Sie das Gerät so,
das es sich innerhalb des Nivellierbereichs befindet.
!
LASER LASER LASER LASER
LASER LASER LASER LASER
3Horizontales und vertikales Nivellieren
Das Lasergerät anschalten. Jetzt ist die Sensor-Automatik aktiv und nivelliert
das Lasergerät automatisch aus. Sobald die Nivellierung abgeschlossen ist
und die LED Neigungsfunktion (7) konstant leuchtet, kann horizontal bzw.
vertikal nivelliert werden. Die maximale Genauigkeit wird bei abgeschlossener
Nivellierung erzielt.
Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.
DE

09
PrecisionPlane-Laser 4G Pro
Beachten Sie die Bedienungsanleitung des Laserempfängers
für Linienlaser.
!
Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden
360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen
Bereichen der Linie kommen, die technisch bedingt sind. Dies kann
zu unterschiedlichen Reichweiten im Handempfängermodus führen.
!
A1
A2
2.
1.

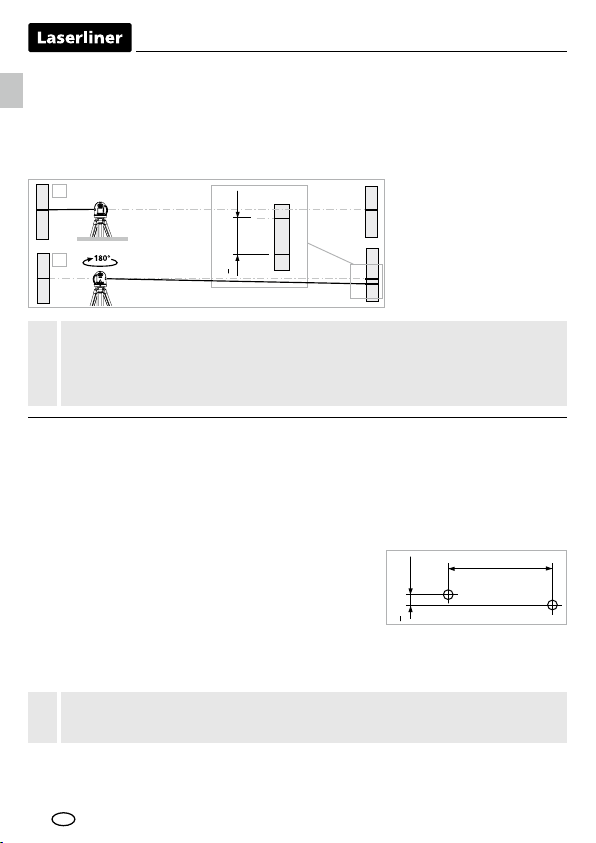

Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte
ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
5Handempfängermodus
Optional: Arbeiten mit dem
Laserempfänger GRX
Verwenden Sie zum Nivellieren auf große
Entfernungen oder bei nicht mehr sichtbaren
Laserlinien einen Laserempfänger GRX (optional).
Zum Ar-beiten mit dem Laserempfänger
den Linienlaser durch Drücken der Taste 5
(Handempfängermodus ein / aus) in den
Handempfängermodus schalten. Jetzt pulsieren die Laserlinien mit einer hohen
Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt
durch dieses Pulsieren die Laserlinien.
DE

10
A3
A2 A2
A1
4.
3.
A3
A2
< 0,15 mm / m = OK
Wenn A2 und A3 mehr als 0,15 mm / m auseinander liegen, ist
eine Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler
in Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!
Überprüfung der vertikalen Linie
Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5m
langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten
und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt
innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 0,75 mm beträgt.
Überpüfung der horizontalen Linie
Gerät ca. 5 m vor einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von
Punkt C ± 0,75 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang
durch Schwenken nach links wiederholen.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung.
!
BC
2,5 m
<0,75 mm = OK
Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
DE

11
PrecisionPlane-Laser 4G Pro
Datenübertragung
Das Gerät verfügt über eine Bluetooth®*-Funktion, die die Datenübertragung
mittels Funktechnik zu mobilen Endgeräten mit Bluetooth®*-Schnittstelle
erlaubt (z.B. Smartphone, Tablet).
Die Systemvoraussetzung für eine Bluetooth®*-Verbindung nden Sie unter
http://laserliner.com/info?an=ble
Das Gerät kann eine Bluetooth®*-Verbindung mit Bluetooth 4.0 kompatiblen
Endgeräten aufbauen.
Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt
und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke
und Zusammensetzung von Wänden, Funkstörquellen, sowie den
Sende-/Empfangseigenschaften des Endgerätes, ab.
Bluetooth®* ist nach dem Einschalten immer aktiviert, da das Funksystem
auf sehr geringen Stromverbrauch ausgelegt ist. Ein mobiles Endgerät
kann sich mittels einer App mit dem eingeschalteten Messgerät verbinden.
Applikation (App)
Zur Nutzung der Bluetooth®*-Funktion wird eine Applikation benötigt. Diese
können Sie in den entsprechenden Stores je nach Endgerät herunterladen:
Nach dem Start der Applikation und aktivierter Bluetooth®*-Funktion kann
eine Verbindung zwischen einem mobilem Endgerät und dem Messgerät
hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte,
wählen Sie das passende Messgerät aus.
Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
Achten Sie darauf, dass die Bluetooth®*-Schnittstelle des mobilen
Endgerätes aktiviert ist.
!
DE

12
Technische Daten (Technische Änderungen vorbehalten. 20W45)
Selbstnivellierbereich
± 3°
Genauigkeit ± 0,15 mm / m
Nivellierung horizontal / vertikal automatisch mit
elektronischen Libellen und Servomotoren
Sichtbarkeit (typisch)* 60 m
Arbeitsbereich
mit Handempfänger
(von technisch bedingtem
Helligkeitsunterschied abhängig) 60 m
Laserwellenlänge 515 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung Li-Ion Akkupack 7,4V / 2,6Ah
Netzteil 12V/DC / 2000mAh
Betriebsdauer
mit 3 Laserebenen: ca. 5 Std.
mit 2 Laserebenen: ca. 6 Std.
mit 1 Laserebene: ca. 9 Std.
Ladezeit ca. 4 Std.
Arbeitsbedingungen
0°C … 50°C, Luftfeuchtigkeit max. 80% rH,
nicht kondensierend, Arbeitshöhe max. 4000 m
über NN (Normalnull)
Lagerbedingungen -10°C … 70°C, Luftfeuchtigkeit max. 80% rH
Betriebsdaten Funkmodul
Schnittstelle Bluetooth LE 4.x; Frequenzband: ISM
Band 2400-2483.5 MHz, 40 Kanäle; Sendeleis-
tung: max. 10 mW; Bandbreite: 2 MHz; Bitrate:
1 Mbit/s; Modulation: GFSK / FHSS
Abmessungen (B x H x T) 141 x 142 x 96 mm
Gewicht 870 g (inkl. Akkupack)
* bei max. 300 Lux
Zusatzfunktionen über App
Durch die App stehen weitere Funktionen zur Verfügung. Sollte die Steuerung
des Gerätes über die App aus technischen Gründen nicht möglich sein, setzen
Sie das Gerät durch aus- und einschalten auf den Werkszustand zurück, um
die regulären Funktionen uneingeschränkt nutzen zu können.
DE

13
PrecisionPlane-Laser 4G Pro
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=AEN
DE

14
Completely read through the operating instructions, the „Warranty and
Additional Information“ booklet as well as the latest information under
the internet link at the end of these instructions. Follow the instructions
they contain. This document must be kept in a safe place and if the
laser device is passed on, this document must be passed on with it.
!
General safety instructions
– The device must only be used in accordance with its intendedpurpose
and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out of reach
of children.
– Modications or changes to the device are not permitted, this will otherwise
invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail or
the battery charge is weak.
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 515 nm
EN 60825-1:2014/AC:2017
Safety instructions
Using class 2 lasers
Function / Application
Cross-line laser with four highly visible green 360° laser circles
– Exact horizontal and vertical alignment of objects
– Particularly suitable for alignment close to the oor
– Additional slope function to align angled surfaces
– Simple plumb function thanks to the laser crosses
– Detection of laser lines at great distances with optional
handheld receiver and integrated handheld receiver mode
– Long battery operating time thanks to powerful lithium-ion rechargeable battery
– Bluetooth®* interface for remote control of the device
EN

15
PrecisionPlane-Laser 4G Pro
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut
their eyes and immediately move away from the beam.
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars) be used to look at the laser beam or reections.
– Do not use the laser at eye level (1.40 … 1.90 m)
– Reective, specular or shiny surfaces must be covered whilst laser devices
are in operation.
– In public areas shield off the laser beam with barriers and partitions
wherever possible and identify the laser area with warning signs.
– The measuring device complies with electromagnetic compatibility
regulations and limits in accordance with the EMC Directive 2014/30/EU
which is covered by the Radio Equipment Directive 2014/53/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol
stations or in the vicinity of people with pacemakers – may apply.
Electronic devices can potentially cause hazards or interference or
be subject to hazards or interference.
– The measuring accuracy may be affected when working close to high
voltages or high electromagnetic alternating elds.
Safety instructions
Dealing with electromagnetic radiation
Safety instructions
Dealing with RF radiation
– The measuring device is equipped with a wireless interface.
– The measuring device complies with electromagnetic compatibility
and wireless radiation regulations and limits in accordance with
the RED 2014/53/EU.
– Umarex GmbH & Co. KG hereby declares that the PrecisionPlane-Laser 4G
radio equipment complies with the essential requirements and other
provisions of the European Radio Equipment Directive 2014/53/EU (RED).
The EU Declaration of Conformity can be found in its entirety at the
following address: http://laserliner.com/info?an=AJW
EN

16
GRX-READY technology enables line lasers to be used even
in unfavourable light conditions. The laser lines pulsate at a
high frequency and this can be picked up by special laser
receiversover long distances.
Transport LOCK: The device is protected with a pendelum lock
during transport.
This function is automatically enabled when the sensor auto-
matic is switched on. This easily enables the horizontal or vertical
levelling at a required hight, for instance in connection with
a crank tripod or wall mount. Also, the laser can be used on
vibrating surfaces and in windy conditions.
Special product features
Electronic vials and positioning motors controlled by temperature
stable sensors for automatic alignment of devices. The device is
brought into initial position and aligns itself autonomously.
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning agents,
scouring agents and solvents. Remove the battery before storing for longer
periods. Store the device in a clean and dry place.
Calibration
The measuring device should be calibrated and tested on a regular basis to
ensure it is accurate and working properly. We recommend the measuring
device is calibrated every 1 - 2 years. If necessary, contact your distributor or
the UMAREX-LASERLINER service department.
The tilt function is not active following switch-on. Once the
device has been set up, press the tilt button to activate the tilt
function, enabling you to protect the laser from changes in
position caused by the device being disturbed by external
factors. The tilt LED flashes to indicate that the tilt function is
active. If the position of the laser was shifted through external
factors, a signal sounds, the laser flashes and the tilt LED
lights up continuously. Press the tilt button twice to continue.
Erroneous and inaccurate measurements are thus prevented
simply and reliably.
EN

17
PrecisionPlane-Laser 4G Pro
2HG360° 2VG360° S
Green laser technology
Devices with PowerGreen++ technology have extremely bright
green laser diodes of the highest performance class that allow
very good visibility of laser lines at great distances, on dark
surfaces and in bright ambient lighting conditions.
Approx. 6 times brighter than a typical red laser with 630 - 660 nm
Number and direction of the lasers
H = horizontal laser
V = vertical laser
S = slope function
The tilt function does not activate monitoring until 20 seconds after the
laser has been fully levelled (set-up phase). The tilt LED flashes every
second during the set-up phase, and flashes rapidly when tilt is active.
!
On External
influence
Automatic level
set-up phase
Enabling the tilt
function: press the
tilt button; the tilt
LED flashes every
second.
The
laser
flashes, the tilt LED
lights up continuously
and a signal sounds.
Tilt active after 20 seconds,
rapid flashing of the tilt LED.
How the tilt function works
EN

18
1
2
3
9
8
7
10
11
4
5
6
1. 2.
– Use the power supply/charger unit only in
closed rooms; do not expose to moisture
or rain otherwise risk of electric shock.
– Charge the device‘s battery completely prior
to use. To charge the battery, place it in the
supplied battery charger. Ensure the battery
is inserted the right way round. Use only
genuine accessories. Use of inappropriate
accessories will invalidate the warranty.
1Use of lithium-ion rechargeable battery
1
2
3
4
5
6
7
8
9
10
11
Laser output windows
Rechargeable battery
compartment (bottom)
1/4”-tripod thread (bottom)
LED Hand receiver mode
Handheld receiver mode on /
off / Slope function on / off
ON/OFF button
LED levelling
red: levelling off
green: levelling on
LED tilt function
Tilt function
Laser line selection button
Battery charge LEDs
EN

19
PrecisionPlane-Laser 4G Pro
Make sure there are no conductive objects in the vicinity of the battery
contacts. Short-circuiting of these contacts can cause burn injuries or fire.
!
Do not open the rechargeable battery. This could cause short-circuits.
!
2Power supply
To insert the lithium-ion
rechargeable battery
Open the battery compartment
and insert the lithium-ion battery
as illustrated.
The battery may only be charged with the battery charger provided and
used only in this laser device. Any other use may cause injury or fire.
!
– When the rechargeable battery is being charged, the LED on the charger
lights up red. When the LED changes to green, charging is complete.
– If only one of the battery charge LEDs (10) is still illuminated, the battery
charge level is low. The device switches off automatically when the battery
charge is very low. In that case, recharge the battery.
– Disconnect the power pack from the mains when the device is not in use.
EN

20
4Slope mode
Switch the line laser into inclination mode using a long press on button 5
(inclination function on/off) and select the laser using the selection button.
Sloping planes can now be measured. This mode cannot be used to perform
horizontal or vertical levelling as the laser lines are no longer aligned automatically.
This is indicated by the laser line ashing. The LED lights (7) constantly red.
The laser lines flash when the device is outside the automatic levelling
range of 3°. Position the device such that it is within the levelling
range.
!
LASER LASER LASER LASER
LASER LASER LASER LASER
3Horizontal and vertical levelling
Switch the laser device on. The automatic sensor is now active and will level
the laser device automatically. As soon as device-levelling is completed and
the slope function LED (7) lights up continuously, horizontal or vertical object
levelling can be carried out. Maximum accuracy is attained when device-levelling
is completed. The laser lines can be switched individually with the selection
button.
EN
