LaserLiner Greenline-Laser 3P User manual

Greenline-Laser 3P / 5P
Laser
532-650 nm
Greenline-
Laser 3P
Greenline-
Laser 5P
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
DE
02
GB
10
NL
18
DK
26
FR
ES
IT
PL
FI
PT
SE
34
42
50
58
66
74
82
Manual_Greenline-Laser_Rev.0611_Part1.indd 1 09.06.11 16:01

02
DE
Funktion / Verwendungszweck
Kreuzlinien-Laser mit extrem hellen grünen Laserlinien zum horizontalen und
vertikalen Nivellieren und Lotfunktion.
– Die vertikalen Laserlinien sind rechtwinklig zueinander ausgerichtet.
– Einfache und exakte Lotfunktion mit dem zusätzlichen Lotlaser unten und
dem Laserkreuz oben.
– Einzeln schaltbare Laserlinien.
– Out-Of-Level: Durch optische Signale wird angezeigt, wenn sich das Gerät
außerhalb des Nivellierbereichs befindet.
– Lange Betriebsdauer leistungsstarken Lithium-Ionnen Akku.
– Exakte Positionierung der Laserlinien durch das drehbare Gehäuse mit
Seitenfeinantrieb.
– Selbstnivellierbereich 2°, Genauigkeit 2 mm / 10 m.

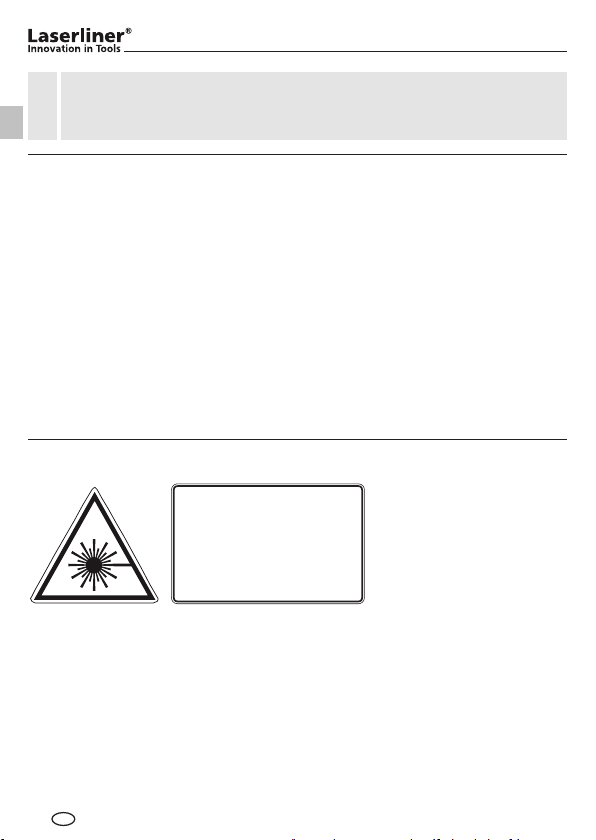

Allgemeine Sicherheitshinweise
Achtung: Nicht direkt in den Strahl sehen! Der Laser darf nicht in die Hände
von Kindern gelangen! Gerät nicht unnötig auf Personen richten. Das Gerät
ist ein Qualitäts-Laser-Messgerät und wird 100%ig in der angegebenen
Toleranz im Werk eingestellt. Aus Gründen der Produkthaftung möchten wir
Sie auf folgendes hinweisen: Überprüfen Sie regelmäßig die Kalibrierung vor
dem Gebrauch, nach Transporten und langer Lagerung. Außerdem weisen wir
darauf hin, dass eine absolute Kalibrierung nur in einer Fachwerkstatt möglich
ist. Eine Kalibrierung Ihrerseits ist nur eine Annäherung und die Genauigkeit
der Kalibrierung hängt von der Sorgfalt ab.
Laserstrahlung!
Nicht in den Strahl blicken
oder direkt mit optischen
Instrumenten betrachten.
Laser Klasse 2M
< 5 mW · 532-650 nm
EN 60825-1:2007-10
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlagen gut aufbewahren.
!
Manual_Greenline-Laser_Rev.0611_Part1.indd 02 09.06.11 16:01

03
DE
Greenline-Laser 3P / 5P
Greenline-Laser 3P
1H 2V 1D Greenline-Laser 5P
1H 4V 1D
Grüne Lasertechnologie
Auf welche Entfernung ein Laser für das Auge sichtbar ist, bestimmt seine
Farbe bzw. Wellenlänge. Das liegt in der Physiologie des menschlichen Auges
begründet – grün erscheint uns heller als rot. Abhängig vom Umgebungslicht
sind grüne Laser daher um ein Vielfaches sichtbarer als rote, im Innenbereich
bis zu 12 x heller. Das ermöglicht Anwendungen auf dunklen Oberflächen,
auf längere Distanzen und Arbeiten bei sehr hellem Umgebungslicht. Als
Bezugsgröße für den Helligkeitsunterschied gilt ein roter Laser mit 635 nm
Wellenlänge.
Im Unterschied zu roten Lasern, kann grünes Laserlicht nur indirekt erzeugt
werden. Daher können systembedingt Schwankungen auftreten:
– Die optimale Betriebstemperatur beträgt 20°C. Außerhalb der
Arbeitstemperatur von 0 – 40°C wird dieser grüne Laser dunkler.
WICHTIG: Vor dem Einschalten des Gerätes warten, bis es sich an die
Umgebungstemperatur angepasst hat.
– Unterschiedliche Helligkeit des Lasers von einem Gerät zum anderen. Diese
Schwankungen sind von Reklamationen ausgenommen.

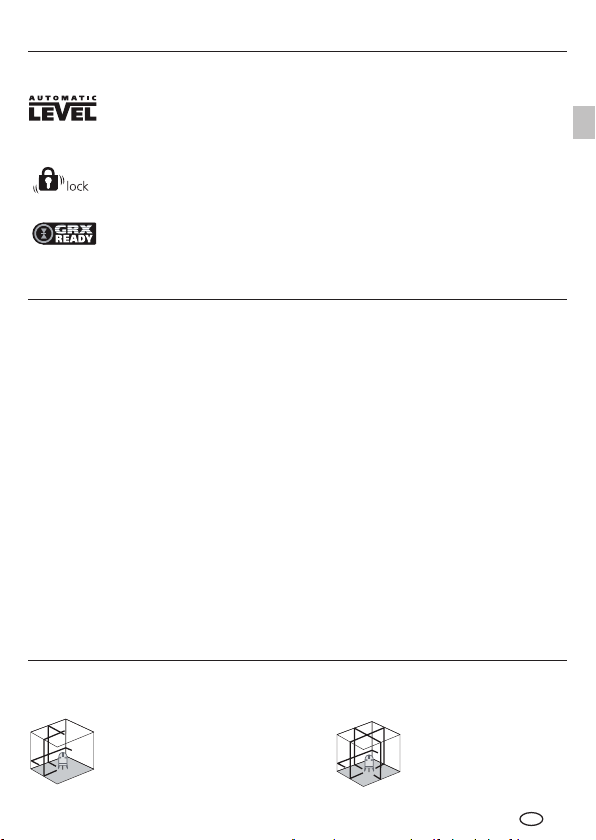

Besondere Produkteigenschaften
Automatische Ausrichtung des Gerätes durch ein magnetisch
gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und
richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät
beim Transport.
Mit der GRX-READY-Technologie können Linienlaser auch bei
ungünstigen Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren
dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger
auf große Entfernungen erkannt.
Anzahl und Anordnung der Laser
H = horizontale Laser / V = vertikale Laser / D = Lotlaser (downpoint)
Manual_Greenline-Laser_Rev.0611_Part1.indd 03 09.06.11 16:01

04
DE
13
12
11
89
2
3
6
7
4
5
1
10

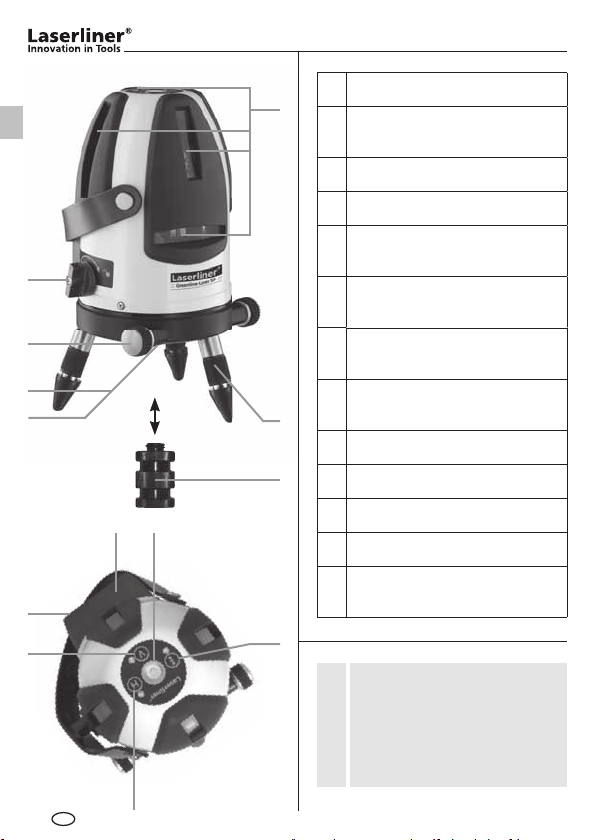

1 Laseraustrittsfenster
2
AN- / AUS-Schalter
Transportsicherung
3 Seitenfeinantrieb
4 5/8” Gewinde (Unterseite)
5 Austritt Lotlaser (Unterseite)
6
Justierfüße mit abnehmbaren
Gummikappen
7
Adapter nur für Kurbel- und
Teleskopstative
8
Libelle zur groben
Ausrichtung
9
Lithium-Ionen Akku
(abnehmbar)
10 Handempfängermodus
11 Horizontale Laserlinie
12 Vertikale Laserlinien
13
Anschlussbuchse
für Ladegerät
Zum Transport immer das
Gerät mit der Transport-
sicherung (2) ausschalten,
damit das Gerät vor Be-
schädigung geschützt wird.
!
Manual_Greenline-Laser_Rev.0611_Part1.indd 04 09.06.11 16:01

05
DE
Greenline-Laser 3P / 5P
Horizontales und vertikales Nivellieren
Die Transportsicherung (2) nach rechts drehen und die Pendelarretierung
lösen. Jetzt werden die Laser durch das Pendelsystem automatisch ausgerich-
tet und der horizontale Laser leuchtet konstant. Die Laser lassen sich einzeln
mit den Tasten H und V ein- bzw. ausschalten. Nun kann horizontal bzw.
vertikal nivelliert werden.
Wenn das Gerät zu schräg aufgestellt wurde (außerhalb von 2°),
blinken die Laser. Dann das Gerät mit den Justierfüßen (6) ausrichten
oder auf einer ebeneren Fläche aufstellen. Die Dosenlibelle (8) dient
dabei zur Orientierung.
!
2
Laserlinien positionieren
Das Oberteil des Gerätes läßt sich zur groben Ausrichtung der Laser auf dem
Sockel drehen. Die genaue Positionierung kann mit dem Seitenfeinantrieb (3)
bestimmt werden. Die Justierfüße (6) ermöglichen das Aufstellen des Gerätes
auf schrägen Flächen.
3

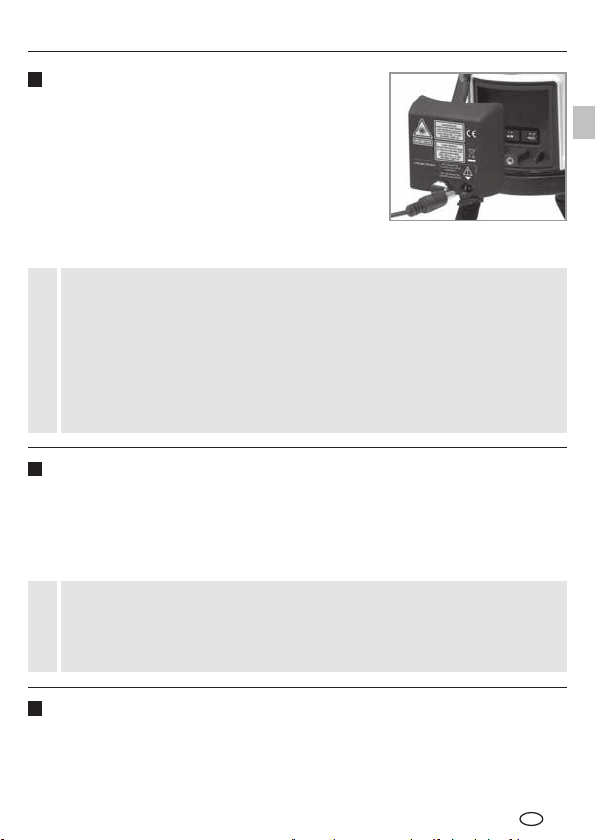

Handhabung Lithium-Ionen Akku
Vor dem ersten Einsatz den Akku in das Gerät
einsetzen und vollständig aufladen. Dazu das
Ladegerät mit dem Akku verbinden. Wenn der
Ladevorgang abgeschlossen ist, leuchtet die LED
des Akkus grün, während des Ladevorgangs rot.
Sobald sich eine oder mehrere Laserlinien selb-
ständig ausschalten, den Akku erneut aufladen.
Der Akku kann auch außerhalb des Gerätes
geladen werden.
– Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und
ausschließlich mit diesem Lasergerät verwendet werden. Ansonsten
besteht Verletzungs- und Brandgefahr.
– Darauf achten, dass sich keine leitenden Gegenstände in die Nähe
der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann
zu Verbrennungen und Feuer führen.
– Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
!
1
Manual_Greenline-Laser_Rev.0611_Part1.indd 05 09.06.11 16:01

06
DE

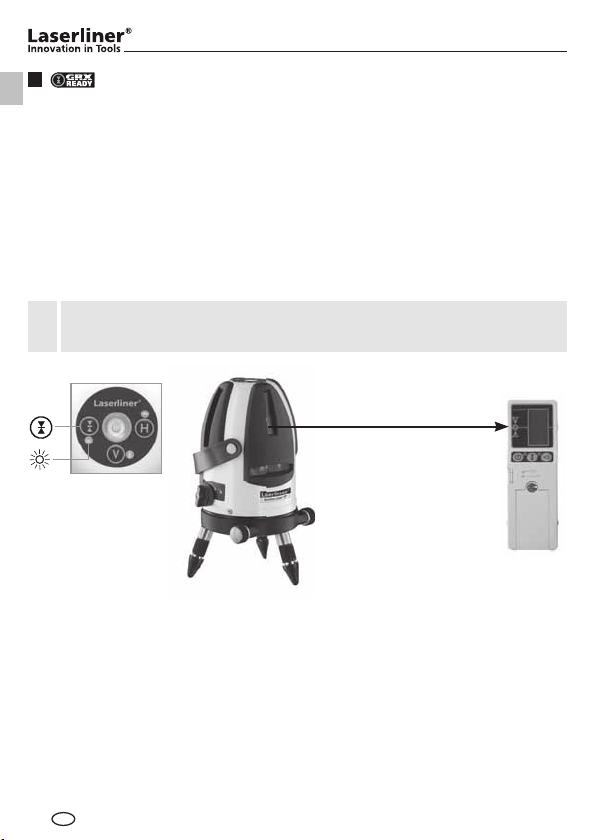

Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger GRX
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr
sichtbaren Laserlinien einen Laserempfänger GRX (optional).
Zum Arbeiten mit dem Laserempfänger den Linienlaser mit der Handem-
pfängermodus-Taste (10) in den Handempfänger-Modus schalten. Jetzt
pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien wer-
den dunkler. Der Laserempfänger GRX erkennt durch dieses Pulsieren die
Laserlinien.
Grüne Laser funktionieren nur mit speziellen Laserempfängern. Lieferung
eines geeigneten Empfängers auf Anfrage.
Beachten Sie die Bedienungsanleitung des entsprechenden Laser-
empfängers.
!
4
Manual_Greenline-Laser_Rev.0611_Part1.indd 06 09.06.11 16:01

07
DE
Greenline-Laser 3P / 5P
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 2 mm / 10 m = OK

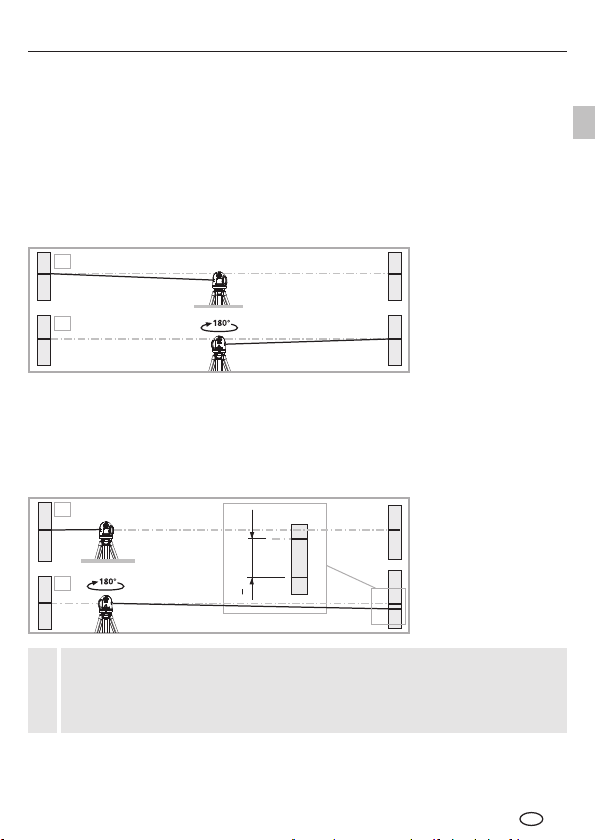

Kalibrierung überprüfen:
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
Kalibrierungsüberprüfung vorbereiten:
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein, dazu die Transportsicherung lösen (Laserkreuz an).
Zur optimalen Überprüfung bitte ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Wenn A2 und A3 mehr als 2 mm / 10 m auseinander liegen, ist
eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler
in Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!
Manual_Greenline-Laser_Rev.0611_Part1.indd 07 09.06.11 16:01

08
DE
BC
2,5 m
< 2 mm = OK
Technische Daten (technische Änderungen vorbehalten)
Selbstnivellierbereich ± 2°
Genauigkeit ± 2 mm / 10 m
Laserwellenlänge Linienlaser (grün) 532 nm
Laserwellenlänge Lotlaser (rot) 650 nm
Laserklasse / Ausgangsleistung Linienlaser 2M / < 5 mW
Laserklasse / Ausgangsleistung Lotlaser 2 / ÷1 mW
Stromversorgung Lithium-Ionen Akku
Betriebsdauer Akku (alle Laser an) 3P / 5P ca. 10 Std. / ca. 4 Std.
Ladedauer Akku ca. 5 Std.
Arbeitstemperatur 0°C ... + 40°C
Lagertemperatur -10°C ... + 60°C
Gewicht (inkl. Akku) 1,7 kg
Abmessung (B x H x T) 135 x 135 x 215 mm
Überprüfung der vertikalen Linie:
Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m
langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten
und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt inner-
halb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur
nicht größer als ± 1,5 mm beträgt.
Überpüfung der horizontalen Linie:
Gerät ca. 5 m von einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen
Sie, ob waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe mit dem
Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung.
!
Manual_Greenline-Laser_Rev.0611_Part1.indd 08 09.06.11 16:01

09
DE
Greenline-Laser 3P / 5P
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien
Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-Altgeräte
getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Manual_Greenline-Laser_Rev.0611_Part1.indd 09 09.06.11 16:01

10
Function / Application
Cross-line laser with intense light green laser lines for horizontal and vertical
levelling with plum function.
– The vertical lines are aligned at right angles to one another.
– A simple, precise plumb function is afforded by the additional plumb laser
at the bottom and the laser cross at the top.
– Individually switchable laser lines.
– Out-Of-Level: is indicated by optical signals when the unit is outside its
self-levelling range.
– Long-lasting, powerful lithium-ion rechargeable battery.
– The pivoted housing can be turned with a vernier adjustment mechanism
to permit exact positioning of laser lines.
– Automatic levelling range 2°, accuracy 2 mm / 10 m.
General safety instructions
Caution: Do not look directly into the beam. Lasers must be kept out of
reach of children. Never intentionally aim the device at people. This is a
quality laser measuring device and is 100% factory adjusted within the
stated tolerance. For reasons of product liability, we must also draw your
attention to the following: Regularly check the calibration before use, after
transport and after extended periods of storage. We also wish to point out
that absolute calibration is only possible in a specialist workshop. Calibration
by yourself is only approximate and the accuracy of the calibration will
depend on the care with which you proceed.
Laser radiation!
Do not stare into the beam
or observe it directly with
optical instruments.
Class 2M laser
< 5 mW · 532-650 nm
EN 60825-1:2007-10
Read the operating instructions and the enclosed brochure „Guarantee
and additional notices“ completely. Follow the instructions they
contain. Safely keep these documents for future reference.
!
GB
Manual_Greenline-Laser_Rev.0611_Part1.indd 10 09.06.11 16:01
