LaserLiner DistanceMaster Compact Pro User manual

DistanceMaster Compact Pro
Laser
650 nm
SPEED
SHUTTER
360°
ANGLE
FUNCTION
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
04
12
20
28
36
44
52

02
Laser
2 x Typ AAA / LR03
1,5V / Alkaline
A

DistanceMaster Compact Pro
03
x· y =m2
x
y
xy
z
x· y· z= m3

04
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2014
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garan-
tie- und Zusatzhinweise“ sowie die aktuellen Informationen und
Hinweise im Internet-Link am Ende dieser Anleitung vollständig
durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese
Unterlage ist aufzubewahren und bei Weitergabe des Gerätes
mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.
nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit
optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein,
welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
Funktion / Verwendung
Laser-Entfernungsmesser mit Farbdisplay
– Messen von Längen, Flächen und Volumen
– Bluetooth®*-Schnittstelle zur Übertragung der Messdaten
– Funktion zur Winkelmessung
– Min/Max-Funktion zur Bestimmung von diagonalen,
waagerechten und senkrechten Strecken
DE

DistanceMaster Compact Pro
05
4.658m
11.237m
52.342m
30.0°
b
h
i
g
f
k
l
j
dc
a
e

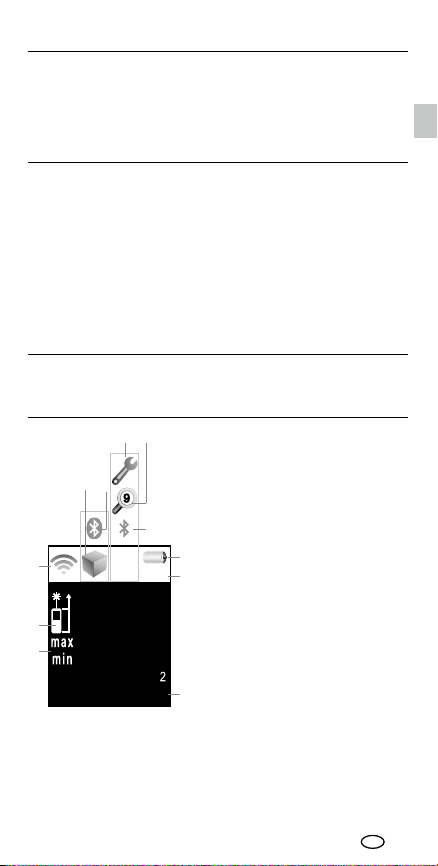

DISPLAY:
aAnzeige Länge / Fläche / Volumen /
Winkelfunktion 1 + 2 + 3
bBluetooth®*-Funktion
cFehlfunktion / Service erforderlich
dSpeicher
eBluetooth®*-Funktion aktiviert
fBatteriesymbol
gMesswert Winkelfunktion
hZwischenwerte / min/max-Werte
iMesswerte / Messergebnisse
Einheit m / ft / inch / _‘ _“
jmin/max-Dauermessung
kMessebene (Referenz)
hinten / vorne
lDas Balkendiagramm zeigt an,
wie gut die Reflexionsfläche zur
Messung geeignet ist. Das ist
besonders hilfreich bei Mess-
ungen auf weite Entfernungen,
dunklen Oberflächen oder bei
hellem Umgebungslicht.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen
elektromagnetischen Wechselfeldern kann die Messgenauigkeit beein-
usst werden.
Sicherheitshinweise
Umgang mit RF-Funkstrahlung
– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie
2014/53/EU ein.
– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp
DistanceMaster Compact Pro den wesentlichen Anforderungen und
sonstigen Bestimmungen der europäischen Richtlinie für Funkanla-
gen
(Radio Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der
vollständige Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar: http://laserliner.com/info?an=ACH

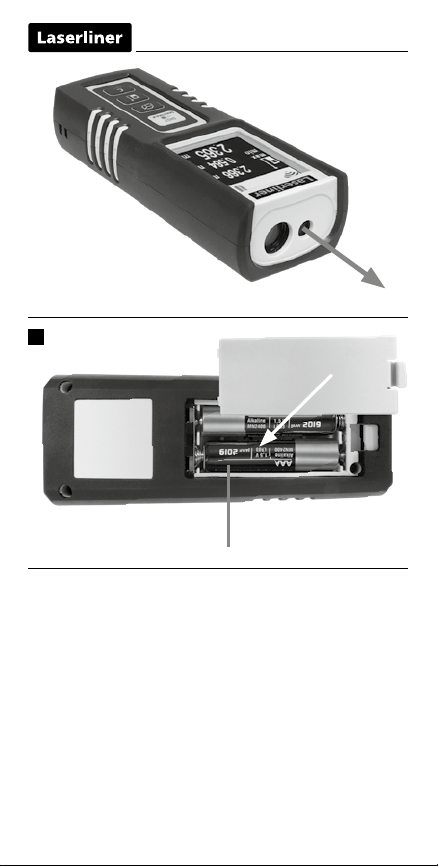

Einsetzen der Batterien (siehe Abbildung A)
Das Batteriefach öffnen und Batterien gemäß den Installationssymbolen
einlegen. Dabei auf korrekte Polarität achten.
DE

06
1x 2x 3x 4x 5x
1x 1 sec
Messfunktionen umschalten:
Länge Fläche Volumen Winkelfunktion
(Gerät an) 1 2 3
3 sec
1x
1x
1 sec
2x 3x
Einschalten, Messen und Ausschalten:
Gerät an Laser an Messen Gerät aus
3 sec
1x
1x
1 sec
Löschen des letzten
Messwertes:
Messeinheit umschalten:
m / ft / inch / _‘ _“
Messebene (Referenz) umschalten:
hinten (Gerät an) vorne
1.
2.
4.
3.

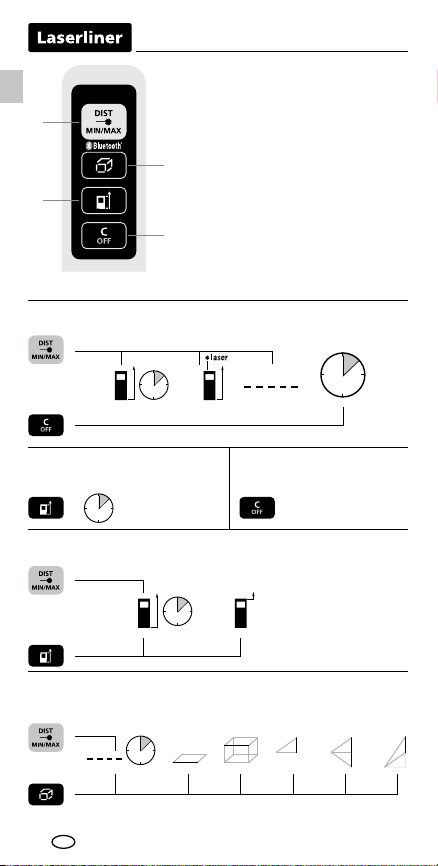

TASTATUR:
1. AN / Messen /
min/max-Dauermessung
2. Länge / Fläche / Volumen /
Winkelfunktion 1 + 2 + 3 /
Bluetooth®*-Funktion / Speicher
3. Messebene (Referenz)
hinten / vorne /
Messeinheit m / ft / inch / _‘ _“ /
Bluetooth®*-Funktion aktivieren
4. AUS / Löschen der letzten
Messwerte
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
DE

DistanceMaster Compact Pro
07
1x
1 sec
2x 3x
1x 2x 4x3x

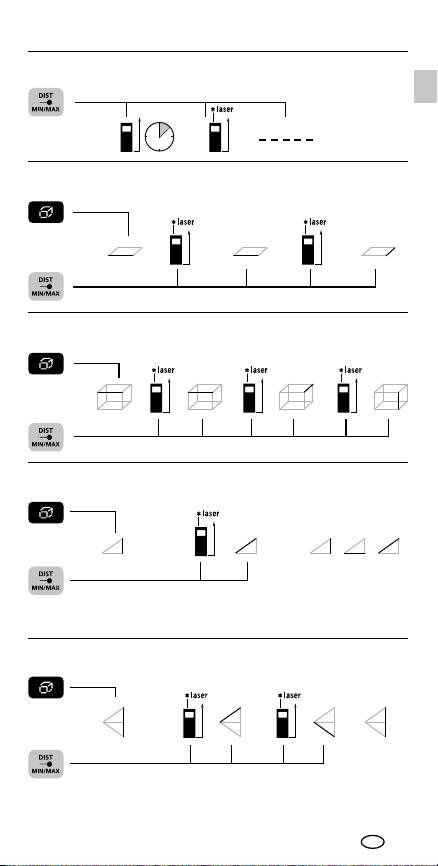

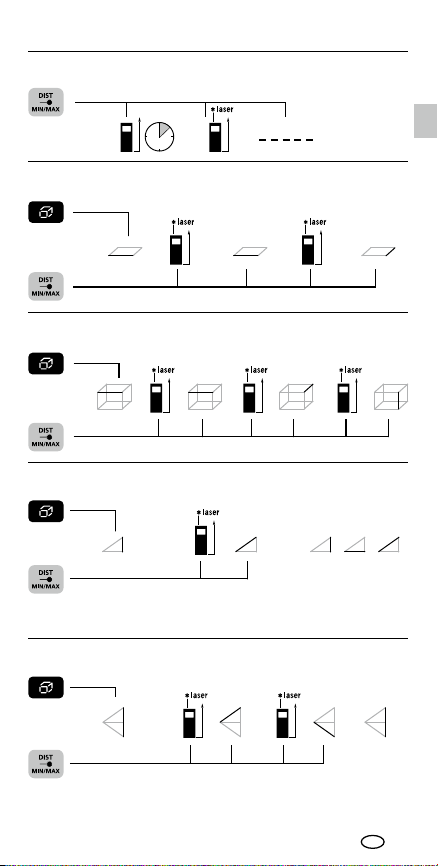

Längenmessung:
Gerät an Laser an Messung
Flächenmessung:
Fläche Laser an 1. Messung Laser an 2. Messung
1x 2x 6x4x3x 5x
Volumenmessung:
Volumen 1. Messung 2. Messung 3. Messung
1x 2x
Winkelfunktion 1:
Winkelfunktion 1 Messung
Ergebnisse
Die Messergebnisse werden durch den 360° Neigungssensor automatisch
ermittelt.
1x 2x 3x 4x
Winkelfunktion 2:
Winkelfunktion 2 1. Messung 2. Messung
Ergebnis
Höhe
Das Messergebnis wird durch den 360° Neigungssensor ermittelt.
DE

08
1x 2x
1 sec 1 sec
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
Datenübertragung
Der Laser-Entfernungsmesser verfügt über eine Bluetooth®*-Funktion, die
die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit
Bluetooth®*-Schnittstelle erlaubt (z.B. Smartphone, Tablet).
Die Systemvoraussetzung für eine Bluetooth®*-Verbindung finden Sie
unter http://laserliner.com/info?an=ble
Das Gerät kann eine Bluetooth®*-Verbindung mit Bluetooth 4.0 kompa-
tiblen Endgeräten aufbauen.
Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt
und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke
und Zusammensetzung von Wänden, Funkstörquellen, sowie den
Sende-/Empfangseigenschaften des Endgerätes, ab.
Bluetooth®*aktivieren / deaktivieren:
Bluetooth®* aktivieren deaktivieren
Das Bluetooth®*-Symbol erscheint nach Aktivierung im Display (e).
Bei aktiver Funktion kann sich ein mobiles Endgerät mittels einer App
mit dem Messgerät verbinden.
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
1x 2x
3 sec

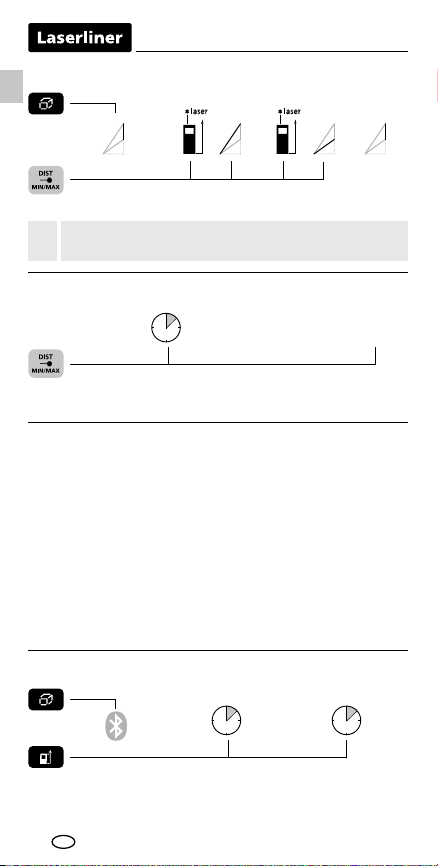

min/max-Dauermessung:
3 sec. drücken, Beenden
dann Taste loslassen
Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)
und den aktuellen Wert an.
1x 2x 3x 4x
Winkelfunktion 3:
Winkelfunktion 3 1. Messung 2. Messung
Ergebnis
Höhe
Das Messergebnis wird durch den 360° Neigungssensor ermittelt.
Winkelfunktion 1, 2 und 3: Die Rückseite des Gerätes
dient als Bezugsfläche für die Messung von Winkeln.
!
DE

DistanceMaster Compact Pro
09
3 sec
Nach dem Start der Applikation und aktivierter Bluetooth®*-Funktion
kann eine Verbindung zwischen einem mobilem Endgerät und dem
Laser-Entfernungsmesser hergestellt werden. Erkennt die Applikation
mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.
Beim nächsten Start kann dieses Messgerät automatisch verbunden
werden.
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
Achten Sie darauf, dass die Bluetooth®*-Schnittstelle des mobilen
Endgerätes aktiviert ist.
!
Speicher-Funktion:
Gespeicherte Werte ansehenoder
Wichtige Hinweise
– Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.
In den Laserstrahl dürfen keine Gegenstände hineinragen.
– Das Gerät kompensiert bei der Messung unterschiedliche Raum-
temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit
bei Ortswechseln mit großen Temperaturunterschieden.
– Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und
kann bei starker Sonneneinstrahlung nicht verwendet werden.
– Bei Messungen im Freien können Regen, Nebel und Schnee die
Messergebnisse beeinflussen bzw. verfälschen.
– Bei ungünstigen Bedingung wie z.B. schlecht reflektierende
Oberflächen kann die max. Abweichung größer als 3 mm betragen.
– Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.
Benutzen Sie glatte Oberflächen.
– Bei Messungen durch Glas (Fensterscheiben) können die Mess-
ergebnisse verfälscht werden.
– Eine Energiesparfunktion schaltet das Gerät automatisch ab.
– Reinigung mit einem weichen Tuch. Es darf kein Wasser in das
Gehäuse eindringen.
Applikation (App)
Zur Nutzung der Bluetooth®*-Funktion wird eine Applikation benötigt.
Diese können Sie in den entsprechenden Stores je nach Endgerät
herunterladen:
DE

10
Technische Daten
(Technische Änderungen vorbehalten. Rev18W46)
Distanzmessung
Genauigkeit (typisch)* ±2 mm
Messbereich innen** 0,1 m - 50 m
Winkelmessung
Messbereich ± 90°
Auflösung 0,1°
Genauigkeit 0,1°
Laserklasse 2 < 1 mW
Laserwellenlänge 650 nm
Arbeitsbedingungen
-10°C … 40°C, Luftfeuchtigkeit max.
80% rH, nicht kondensierend, Arbeits-
höhe max. 2000 m über NN (Normalnull)
Lagerbedingungen -20°C … 70°C,
Luftfeuchtigkeit max. 80%rH
Betriebsdaten Funkmodul
Schnittstelle Bluetooth LE 4.x; Frequenz-
band: ISM Band 2400-2483.5 MHz,
40 Kanäle; Sendeleistung: max. 10 mW;
Bandbreite: 2 MHz; Bitrate: 1 Mbit/s;
Modulation: GFSK / FHSS
Automatische Abschaltung 30 Sek. Laser / 10 Min. Gerät
Stromversorgung 2 x AAA 1,5 Volt Batterien
Kalibrierung
Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die
Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein
Kalibrierungsintervall von einem Jahr.
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie
das Gerät an einem sauberen, trockenen Ort.
Fehlercode:
Err101: Batterien austauschen
Err104: Berechnungsfehler
Err152: Temperatur ist zu hoch: > 40°C
Err153: Temperatur ist zu niedrig: < 0°C
Err154: Außerhalb des Messbereichs
Err155: Empfangenes Signal zu schwach
Err156: Empfangenes Signal zu stark
Err157: Falsche Messung oder der Hintergrund ist zu hell
Err160: Zu schnelle Bewegung des Messgerätes bei der Messung
DE
