LaserLiner DistanceMaster Compact User manual

DistanceMaster Compact
Laser
650 nm
SPEED
SHUTTER
04
08
12
16
20
24
28
32
36
40
44
48
52
DE
GB
NL
DK
FR
ES
IT
PL
FI
PT
SE
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
SI
HU
SK

02
Laser
2 x Typ AAA / LR03
1,5V / Alkaline

DistanceMaster Compact
03
x·y=m2
x
y
xy
z
x·y·z=m
3

DE
04

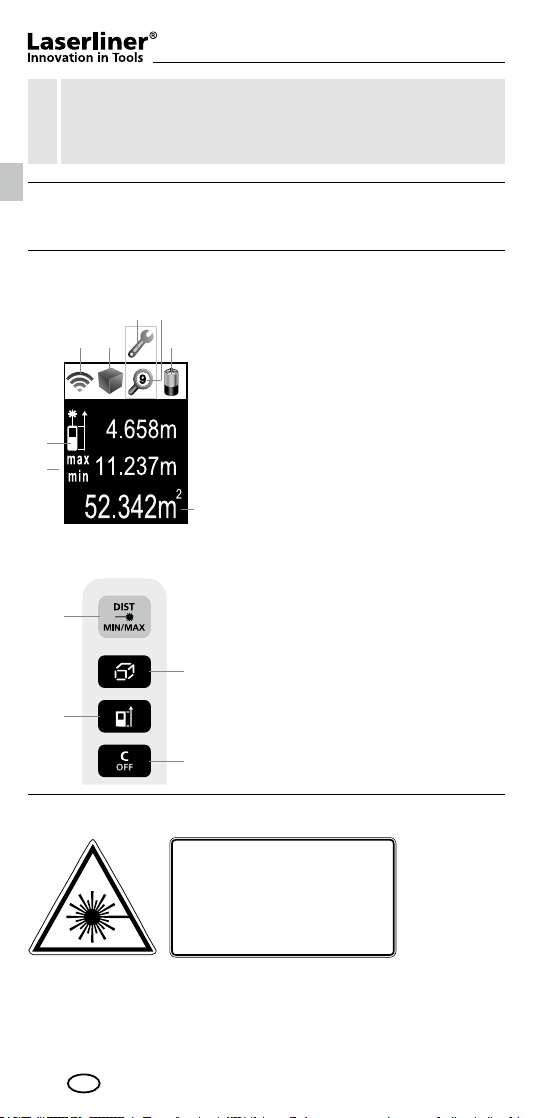

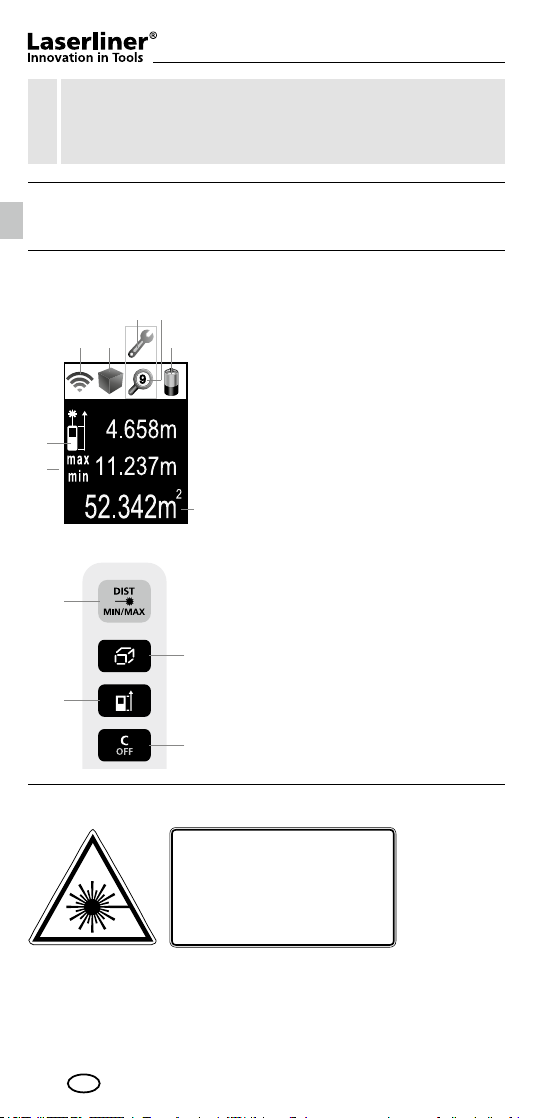

1.
2.
4.
3.
b
d
c
a
e f
g
hi
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlage ist aufzubewahren und
bei Weitergabe der Lasereinrichtung mitzugeben.
!

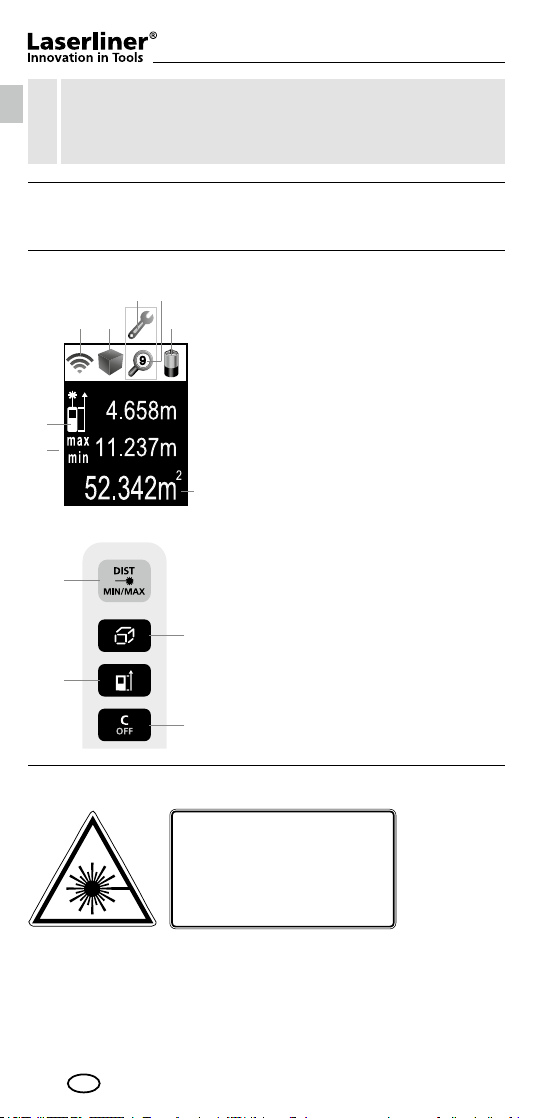

TASTATUR:
1.
2.
3.
4.
AN / Messen / min/max-Dauermessung
Länge, Fläche, Volumen / Speicher
Messebene (Referenz) hinten / vorne /
Messeinheit m / ft / inch / _‘ _“
AUS / Löschen der letzten Messwerte
DISPLAY:
a
b
c
d
e
f
g
h
i
Messebene (Referenz)
hinten / vorne
Anzeige Länge / Fläche / Volumen
Messwerte / Messergebnisse
Einheit m / ft / inch / _‘ _“
Zwischenwerte / min/max-Werte
Das Balkendiagramm zeigt an, wie
gut die Reflexionsfläche zur Messung
geeignet ist. Das ist besonders
hilfreich bei Messungen auf weite
Entfernungen, dunklen Oberflächen
oder bei hellem Umgebungslicht.
Batteriesymbol
min/max-Dauermessung
Speicher
Fehlfunktion / Service erforderlich
Kompakter Laser-Entfernungsmesser zum Messen von
Längen, Flächen und Volumen im Innenbereich
Allgemeine Sicherheitshinweise
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Der Laser darf nicht in die Hände von Kindern gelangen!
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen be-
wusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
Laserstrahlung!
Nicht in den Strahl blicken.
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2014

DistanceMaster Compact
DE
05
3 sec
1x
3 sec
1x
1 sec
2x 3x
1x
1 sec
2x 3x

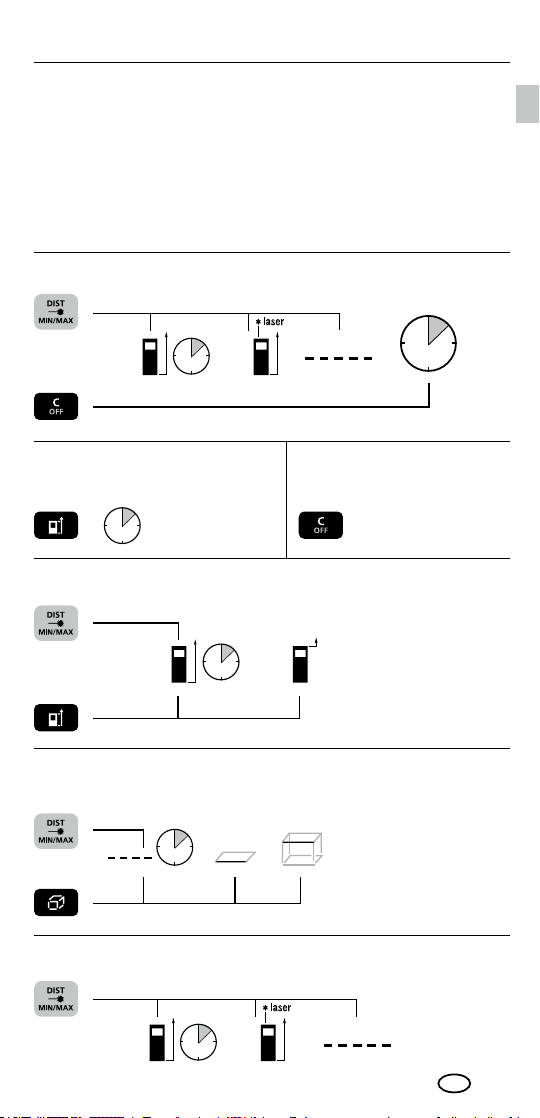

Einschalten, Messen und Ausschalten:
Gerät an Laser an Messen Gerät aus
Löschen des letzten
Messwertes:
Messfunktionen umschalten:
Länge Fläche Volumen
(Gerät an)
Messeinheit umschalten:
m / ft / inch / _‘ _“
Längenmessung:
Gerät an Laser an Messung
1x 2x
1x 1 sec
1x
1x
1 sec
Messebene (Referenz) umschalten:
hinten (Gerät an) vorne
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein. Umbauten oder Veränderungen am
Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicher-
heitsspezikation.
– Das Messgerät ist mit einer Funkschnittstelle ausgestattet. Lokale
Betriebseinschränkungen, z.B. in Krankenhäusern oder in Flugzeugen,
sind zu beachten.

DE
06
1x 2x
3 sec
1x 2x 6x4x3x 5x

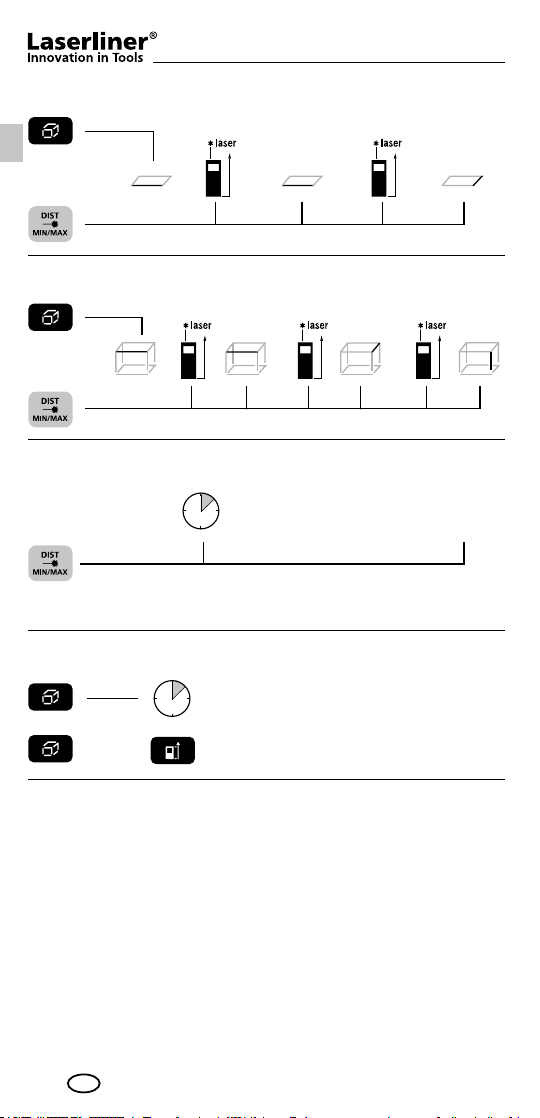

Volumenmessung:
Volumen 1. Messung 2. Messung 3. Messung
min/max-Dauermessung:
3 sec. drücken, Beenden
dann Taste loslassen
Speicher-Funktion:
Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)
und den aktuellen Wert an.
Fehlercode:
Err101:
Err104:
Err152:
Err153:
Err154:
Err155:
Err156:
Err157:
Err160:
Batterien austauschen
Berechnungsfehler
Temperatur ist zu hoch: > 40°C
Temperatur ist zu niedrig: < 0°C
Außerhalb des Messbereichs
Empfangenes Signal zu schwach
Empfangenes Signal zu stark
Falsche Messung oder der Hintergrund ist zu hell
Zu schnelle Bewegung des Messgerätes bei der Messung
3 sec
Gespeicherte Werte ansehenoder
1x 2x 4x3x
Flächenmessung:
Fläche Laser an 1. Messung Laser an 2. Messung

DistanceMaster Compact
DE
07
Wichtige Hinweise
• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.
In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raum-
temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit
bei Ortswechseln mit großen Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und
kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien können Regen, Nebel und Schnee die
Messergebnisse beeinflussen bzw. verfälschen.
• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen
kann die max. Abweichung größer als 3 mm betragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.
Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Mess-
ergebnisse verfälscht werden.
• Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das
Gehäuse eindringen.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Technische Daten (Technische Änderungen vorbehalten)
Messbereich innen 0,1 m - 25 m
Genauigkeit (typisch)* ±2 mm / 10 m
Laserklasse 2 < 1 mW
Laserwellenlänge 650 nm
Stromversorgung 2 x AAA 1,5 Volt Batterien
Abmessungen (B x H x T) 43 x 110 x 27 mm
Gewicht (inkl. Batterien) 100 g
Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät
Arbeitstemperatur -10°C – 40°C
Lagertemperatur -20°C – 70°C
* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei schwach
reflektierenden Zieloberflächen kann die Messabweichung um ± 0,2 mm/m steigen.

08
b
d
c
a
e f
g
hi
1.
2.
4.
3.
Read the operating instructions and the enclosed brochure
„Guarantee and additional notices“ completely. Follow the
instructions they contain. This document must be kept in a
safe place and if the laser device is passed on, this document
must be passed on with it.
!
KEYPAD:
1.
2.
3.
4.
ON / Measure /
min/max continuous measurement
length, area, volume / Memory
Measurement point (reference)
rear / front /
Unit of measure m / ft / inch / _‘ _“
OFF / delete last measurement values
DISPLAY:
a
b
c
d
e
f
g
h
i
Measurement point (reference)
rear / front
Display length / area / volume
Measurement values / Measurement
results Unit m / ft / inch / _‘ _“
Intermediate values / min/max values
The bar diagram shows how well
suited the reection surface is for
measurement.This is particularly
useful for measuring over long
distances, dark surfaces or bright
ambient light.
Battery symbol
min/max continuous measurement
Memory
Malfunction / service required
Compact laser distance meter for measuring length,
area and volume indoors
GB
General safety instructions
– Attention: Do not look into the direct or reected beam.
– The laser may not get into the hands of children!
– Do not point the laser beam towards persons.
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 650 nm
EN 60825-1:2014

DistanceMaster Compact
09
3 sec
1x
3 sec
1x
1 sec
2x 3x
1x
1 sec
2x 3x
Switch on, measure and switch off:
device on laser on measure device off
Delete the last
measured value:
Change measurement function:
length area volume
(device on)
Change unit of measure:
m / ft / inch / _‘ _“
Length measurement:
device on laser on measure
GB
1x
1x
1 sec
Change measurement point (reference):
rear (device on) front
1x 2x
1x 1 sec
– If a person‘s eyes are exposed to class 2 laser radiation, they should
shut their eyes and immediately move away from the beam.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must only be used in accordance with its intended purpose
and within the scope of the specications. Modications or changes to
the device are not permitted, this will otherwise invalidate the approval
and safety specications.
– The measuring device is equipped with a wireless interface. Local
operating restrictions, e.g. in hospitals or aircraft may apply.

10
1x 2x 6x4x3x 5x
1x 2x
3 sec

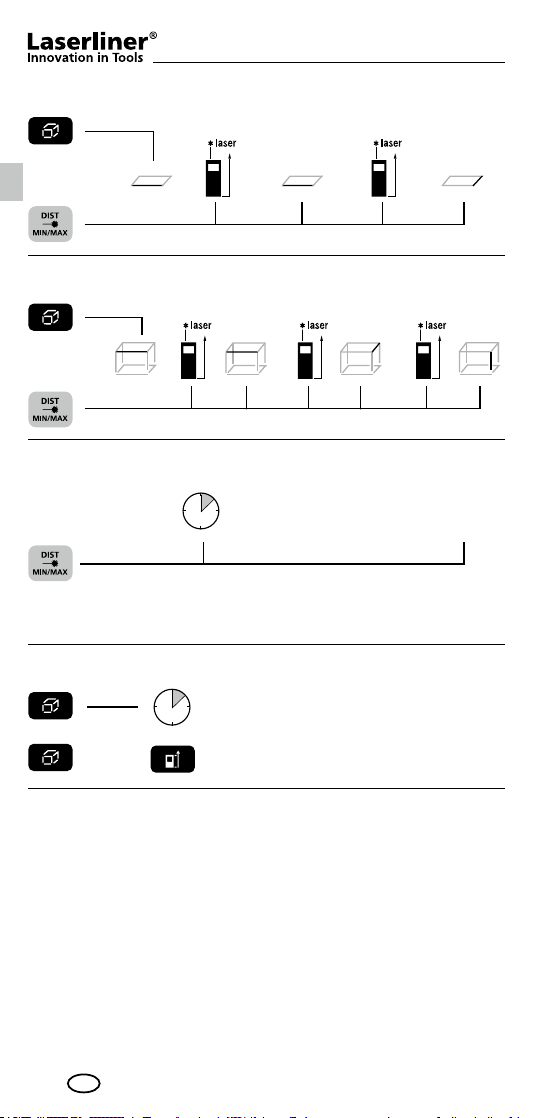

Volume measurement:
volume 1. measurement 2. measurement 3. measurement
min/max continuous measurement:
Press for 3 seconds stop
then release button
The LC display shows the max value, the min value and the current value.
Error codes:
Err101:
Err104:
Err152:
Err153:
Err154:
Err155:
Err156:
Err157:
Err160:
Replace the battery
Calculation error
Temperature is too high: > 40°C
Temperature is too low: < 0°C
Outside the measuring range
Received signal too weak
Received signal too strong
Incorrect measurement or background is too bright
The device is moving too much to measure.
GB
Memory function:
3 sec
View stored valuesor
1x 2x 4x3x
Area measurement:
area laser on 1. measure- laser on 2. measure-
ment ment
