DE

02
DE
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlage ist aufzubewahren und
bei Weitergabe der Lasereinrichtung mitzugeben.
!
Funktion / Verwendung
Dreidimensionaler Laser mit drei roten 360°-Laserkreisen
und adaptierbarem Metall-Sockel
– Zusätzliche Neigungsfunktion zum Ausrichten von Schrägen
– Motorische Verstellung von ± 2° möglich
– Out-Off-Level: Durch optische Signale wird angezeigt, wenn sich das Gerät
@T¦DQG@KACDR-HUDKKHDQADQDHBGRADÖMCDS
– Adaptierbarer Metall-Sockel zur exakten Positionierung der Laserlinien
durch das drehbare Gehäuse mit Seitenfeinantrieb.
– Selbstnivellierbereich 2°, Genauigkeit 0,15 mm / m
Allgemeine Sicherheitshinweise
– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu
schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen
Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reflektierende, spiegelnde oder glänzende Flächen sind während des
Betriebes von Lasereinrichtungen abzudecken.
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezifikationen ein.
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 635 nm
EN 60825-1:2014

03
PrecisionPlane-Laser 3D Pro
Mit der RX-READY-Technologie können Linienlaser auch bei
ungünstigen Lichtverhältnissen verwendet werden. Die Laser-
linien pulsieren dann mit einer hohen Frequenz und werden
durch spezielle Laserempfänger auf große Entfernungen erkannt.
Spezielle Hochleistungsdioden erzeugen noch hellere Laserlinien
als Geräte mit PowerBright-Technologie. Diese bleiben sichtbar
auf längere Entfernungen, bei hellem Umgebungslicht und auf
dunklen Oberflächen.
Besondere Produkteigenschaften
Automatische Ausrichtung durch elektronische Libellen und
Servomotoren mit temperaturstabiler Sensorik. Das Gerät wird
in Grundstellung gebracht und richtet sich selbständig aus.
Diese Funktion ist automatisch aktiv, wenn die Sensor-Automatic
eingeschaltet ist. Damit wird das horizontale bzw. vertikale
Nivellieren erleichtert, z.B. um den Laser mit einem Kurbelstativ
oder einer Wandhalterung auf eine gewünschte Höhe einzu-
stellen. Zudem kann auf vibrierenden Untergründen und bei
Wind nivelliert werden.
Transport LOCK: Eine Pendelarretierung schützt das Gerät beim
Transport.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.
DE

04
1H360° 2V360° S
1
3
4
2
6
7
8
5
10
11
12
9
DE

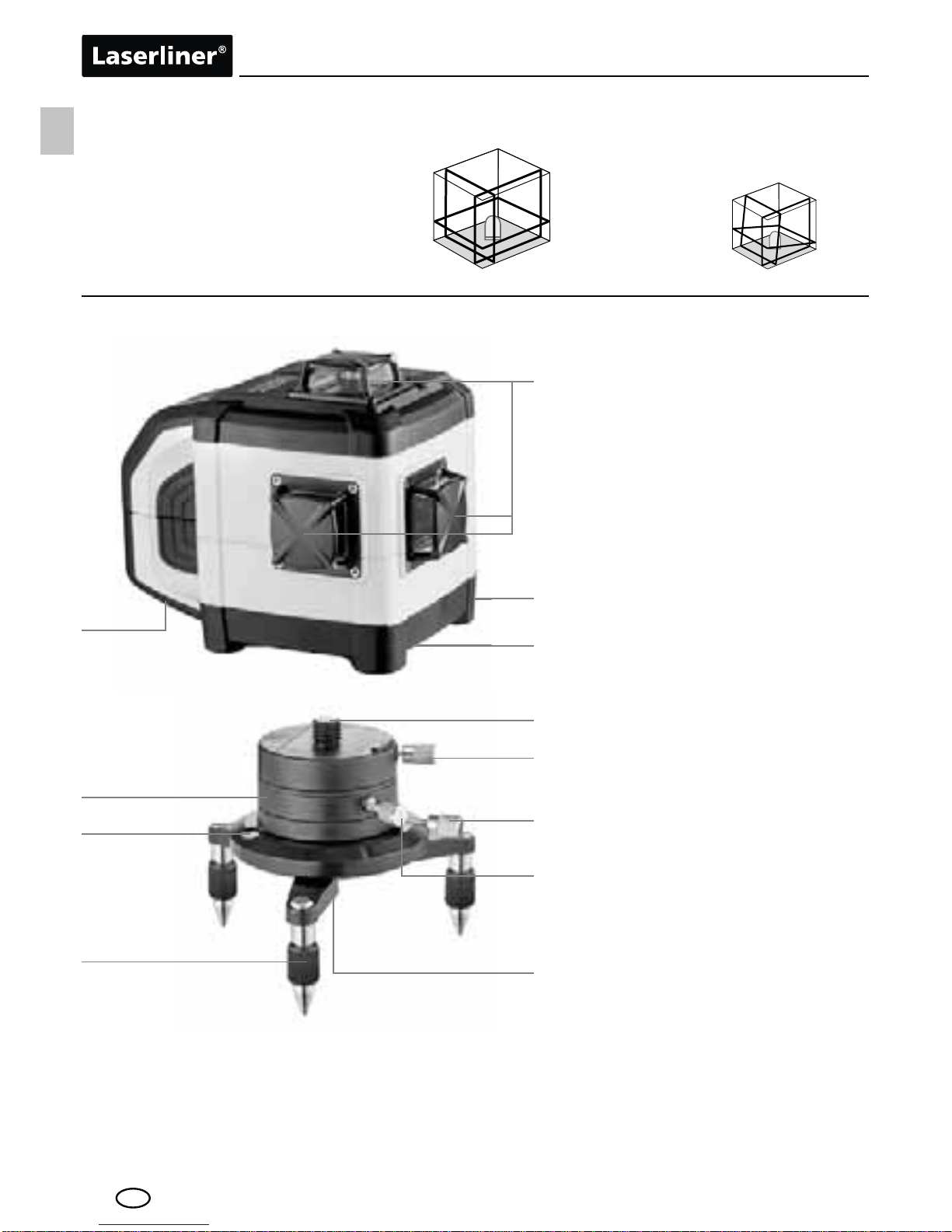

Anzahl und Anordnung der Laser
H = horizontale Laser
V = vertikale Laser
S = Neigungsfunktion
1
2
3
4
5
6
7
8
9
10
11
12
Laseraustrittsfenster
Akkufach (Unterseite)
Anschlussbuchse für
Netzteil (12 V/2000 mA,
keine Ladefunktion)
5/8”-Stativgewinde
(Unterseite)
5/8“ Gewindestück
frei beweglicher Sockel
Dosenlibelle
Justierfüße
5/8“-Stativgewinde
Arretierung
Feststellschraube
Gewindestück
Seitenfeinantrieb

05
PrecisionPlane-Laser 3D Pro
17
18
13
14
15
16
1
1. 2.
DE
13
14
15
16
17
18
AN/AUS-Taste
Handempfänger-
modus ein / aus /
Neigungsfunktion ein
Horizontale Laserlinie
Vertikale Laserlinien
LED Betriebsanzeige /
Automatikbetrieb (LED
blinkt in der Einrichtphase)
LED Handempfängermodus /
LED Neigungsfunktion
Handhabung Lithium-Ionen Akku
Vor dem ersten Einsatz den Akku voll-
RS«MCHF@T×@CDM#@YTCDM JJTHMC@R
mitgelieferte Ladegerät einlegen. Dabei
auf korrekte Einschubrichtung achten.
Während der Akku geladen wird, leuchtet
die LED des Ladegerätes rot. Der Ladevor-
gang ist abgeschlossen, wenn die LED
grün leuchtet. Sobald die LED‘s (17)
und (18) blinken, ist die Batterieladung
schwach. Bei sehr schwacher Batteriela-
dung schaltet sich das Gerät selbstständig
ab. Dann den Akku erneut aufladen.
Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und
ausschließlich mit diesem Lasergerät verwendet werden. Ansonsten
besteht Verletzungs- und Brandgefahr.
!
Darauf achten, dass sich keine leitenden Gegenstände in die Nähe
der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann
zu Verbrennungen und Feuer führen.
!
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
!

06
3
2
A
B
D
DE
Laserlinien positionieren
Durch den adaptierbaren Metall-Sockel können die Laserlinien genau
positioniert werden.

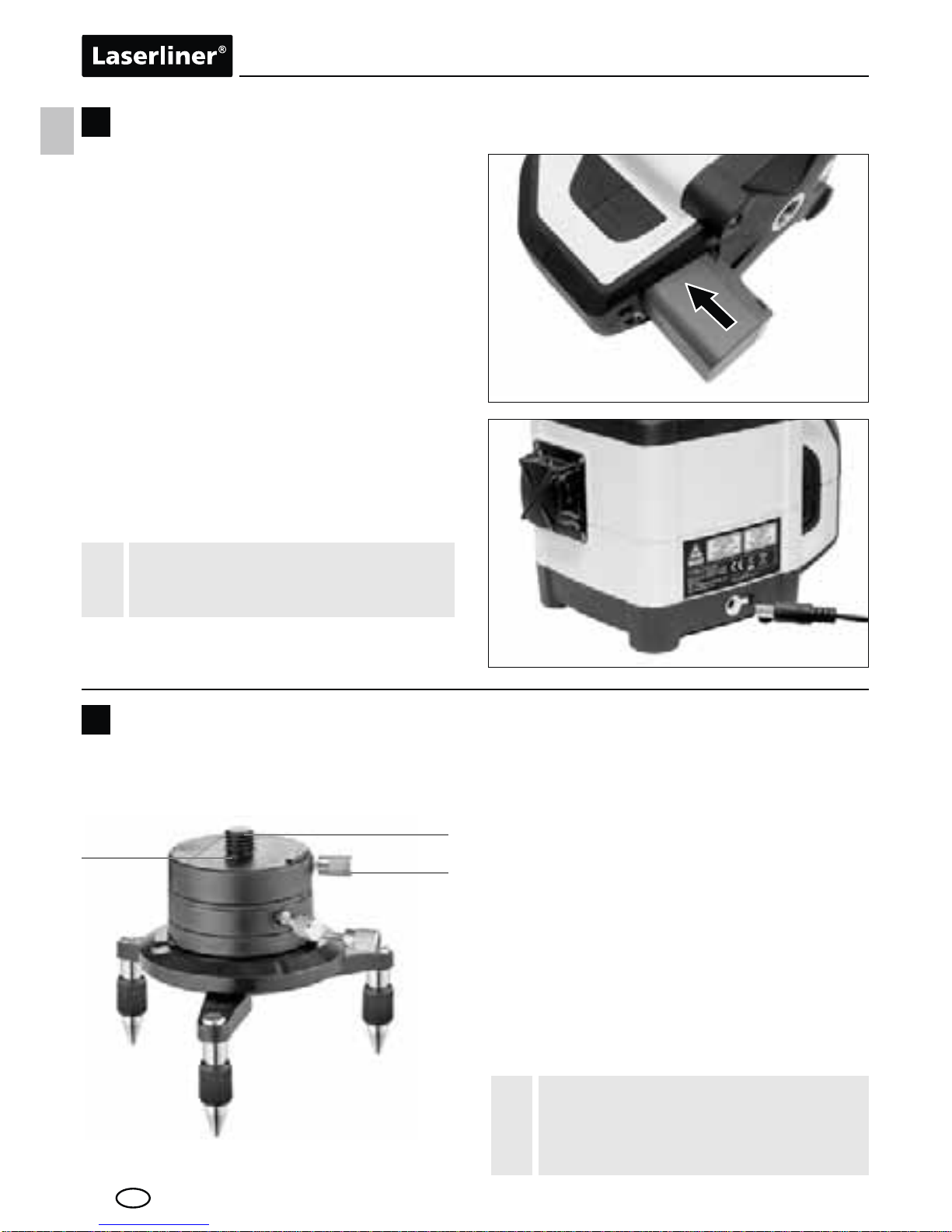

Stromversorgung
Lithium-Ionen Akku einlegen
Das Akkufach öffnen und Lithium-
Ionen Akku gemäß der Abbildung
einlegen.
Betrieb mit Netz-/Ladegerät
Das Gerät kann mit dem beiliegenden
Netz-/Ladegerät betrieben werden.
Der Akku wird während des
Netzbetriebes nicht geladen.
!
A
B
C
Feststellschraube Gewindestück
(11) lösen
5/8“ Gewindestück (5) entnehmen
und in das 5/8”-Stativgewinde (4)
der Gerätes einschrauben
Das Geräte mit 5/8“ Gewinde-
stück auf den Metall-Sockel auf-
setzen und der Feststellschraube
befestigen
Das Gerät muss zur optimalen
Befestigung in der Nut (D)
einrasten.
!

07
PrecisionPlane-Laser 3D Pro
4
1. 3.
2.
DE

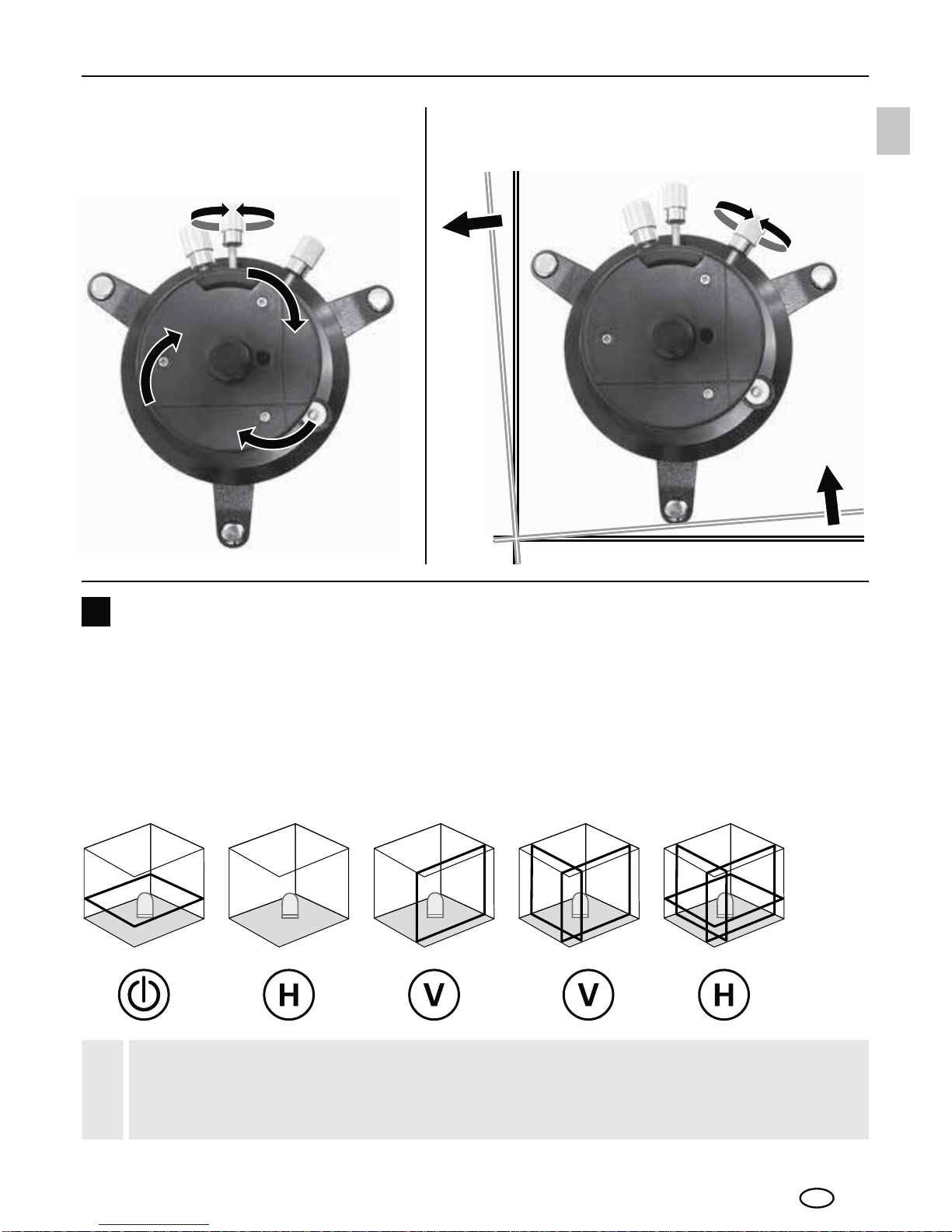

Horizontales und vertikales Nivellieren
Das Lasergerät anschalten. Jetzt ist die Sensor-Automatik aktiv und nivelliert
das Lasergerät automatisch aus. Sobald die Nivellierung abgeschlossen ist und
die auto-LED konstant leuchtet, kann horizontal bzw. vertikal nivelliert werden.
Die maximale Genauigkeit wird bei abgeschlossener Nivellierung erzielt.
Die Laser können einzeln mit den Tasten H oder V ein- bzw. ausgeschaltet
werden (Tasten kurz drücken).
Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs
von 2° befindet, blinken die Laserlinien. Positionieren Sie das Gerät so,
das es sich innerhalb des Nivellierbereichs befindet.
!
Justierung mit frei
beweglichem Sockel Justierung mit Seitenfeinantrieb

08
5
6
DE

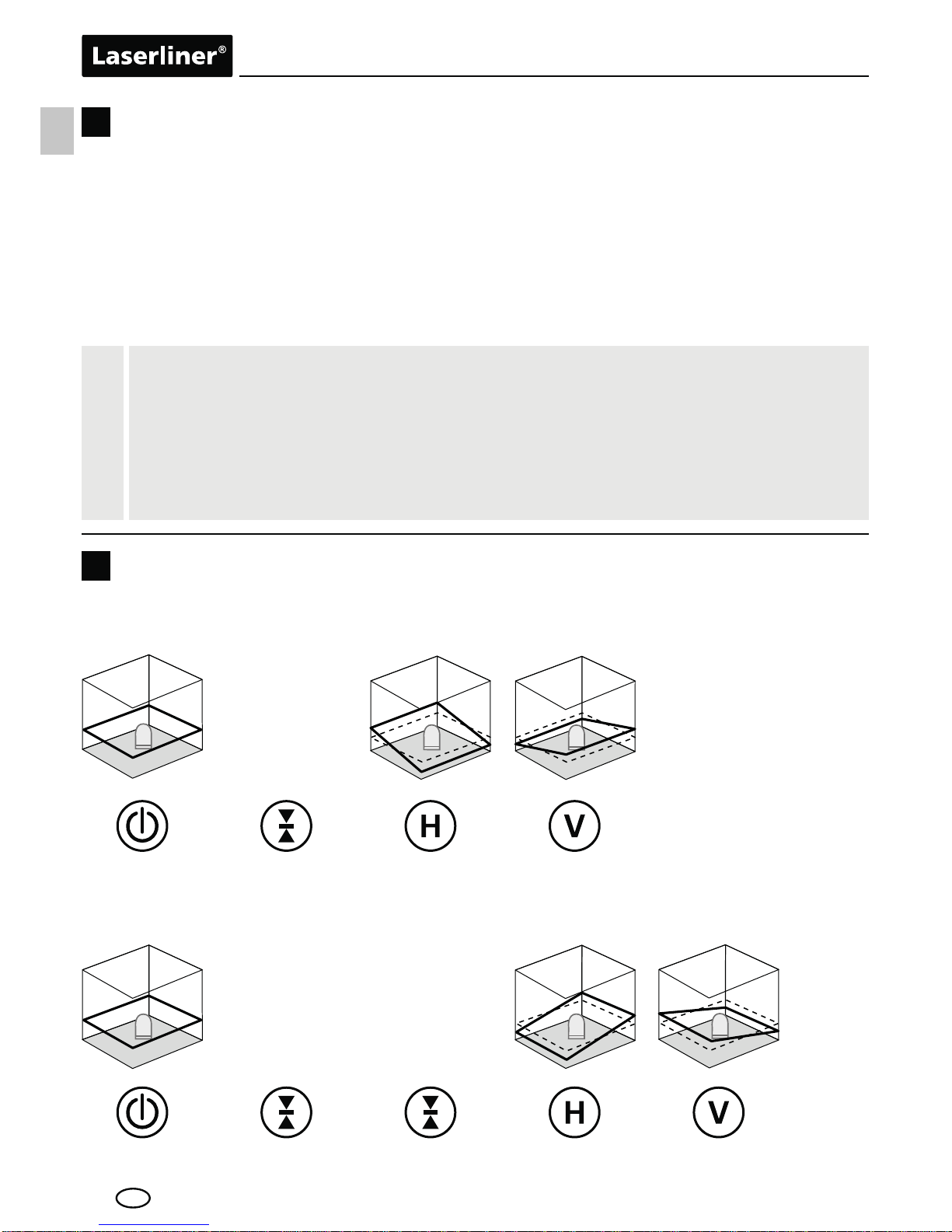

Neigungsfunktion, bis max 2°
Horizontale Neigung einstellen, bis max 2° (X, Y-Achse)
Mit der Aktivierung der Neigungsfunktion wird die Sensor-Automatic aus-
geschaltet. Dazu die Taste 14 (Neigungsfunktion ein) lange drücken, bis die
LED Neigungsfunktion (18) schnell blinkt. Jetzt kann die Neigung motorisch
eingestellt werden. Zur Neigungseinstellung die H- oder V-Taste permanent
drücken. Wenn die Laser blinken, ist der maximale Neigungsbereich erreicht.
Mit der Taste 14 (kurz drücken) werden die Achsen umgeschaltet. Die LED
Neigungsfunktion (18) blinkt langsam.
Bei der Neigungsfunktion sind die Laserlinien nicht mehr horizontal
bzw. vertikal ausgerichtet. Das gilt insbesonders für verstellte Laser-
linien. Zum horizontalen bzw. vertikalen Nivellieren die Neigungs-
funktion deaktivieren. Dazu das Gerät aus- und wieder anschalten
oder die Taste 14 (Neigungsfunktion ein) lange drücken, bis die
Laserlinien automatisch verfahren.
!
3 Sek.
3 Sek. 1 Sek.
Verstellen der X-Achse bis max. 2°
Die LED Neigungsfunktion (18) blinkt schnell.
Verstellen der Y-Achse bis max. 2°
Die LED Neigungsfunktion (18) blinkt langsam.

09
PrecisionPlane-Laser 3D Pro
7
8
3 Sek.
DE

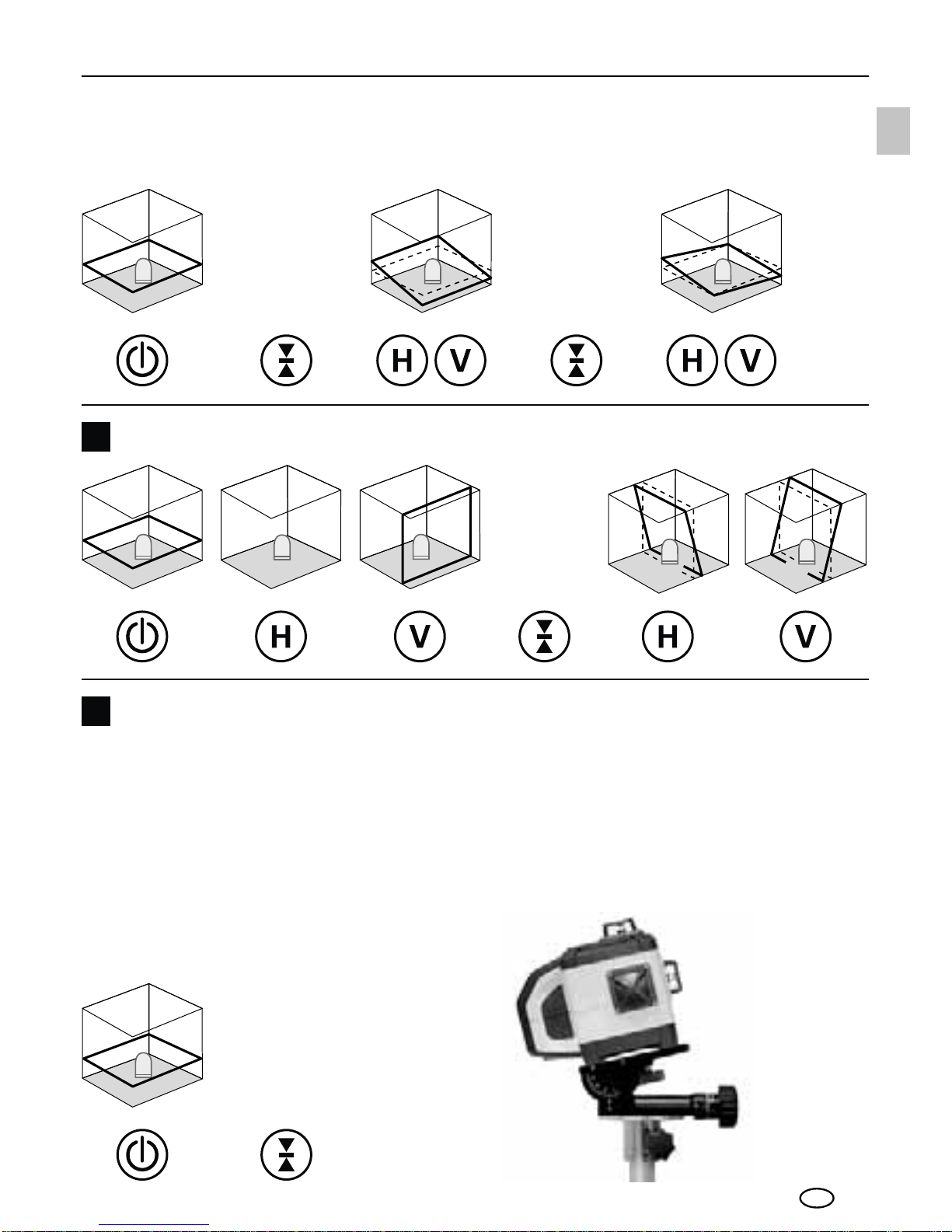

Vertikale Neigung einstellen, bis max 2° (X, Y-Achse)
Verstellen beider Achsen
X-Achse: Die LED Neigungsfunktion (18) blinkt schnell.
Y-Achse: Die LED Neigungsfunktion (18) blinkt langsam.
3 Sek. 1 Sek.
Neigungsfunktion > 2°
Größere Neigungen können mit der optionalen Winkelplatte, Art-Nr. 080.75
angelegt werden. Dazu ein Kurbelstativ verwenden, z.B. Kurbelstativ P
300 cm, Art-Nr. 080.39. Siehe nachfolgende Abbildungen.
TIPP: Zuerst die Winkelplatte auf Null stellen und das Gerät selbständig
ausrichten lassen. Dann die Sensor-Automatic mit der Taste 14 (Neigungs-
funktion ein) ausschalten. Anschließend das Gerät in den gewünschten
Winkel neigen.
Neigung einstellen > 2°
3 Sek.

10
9
DE

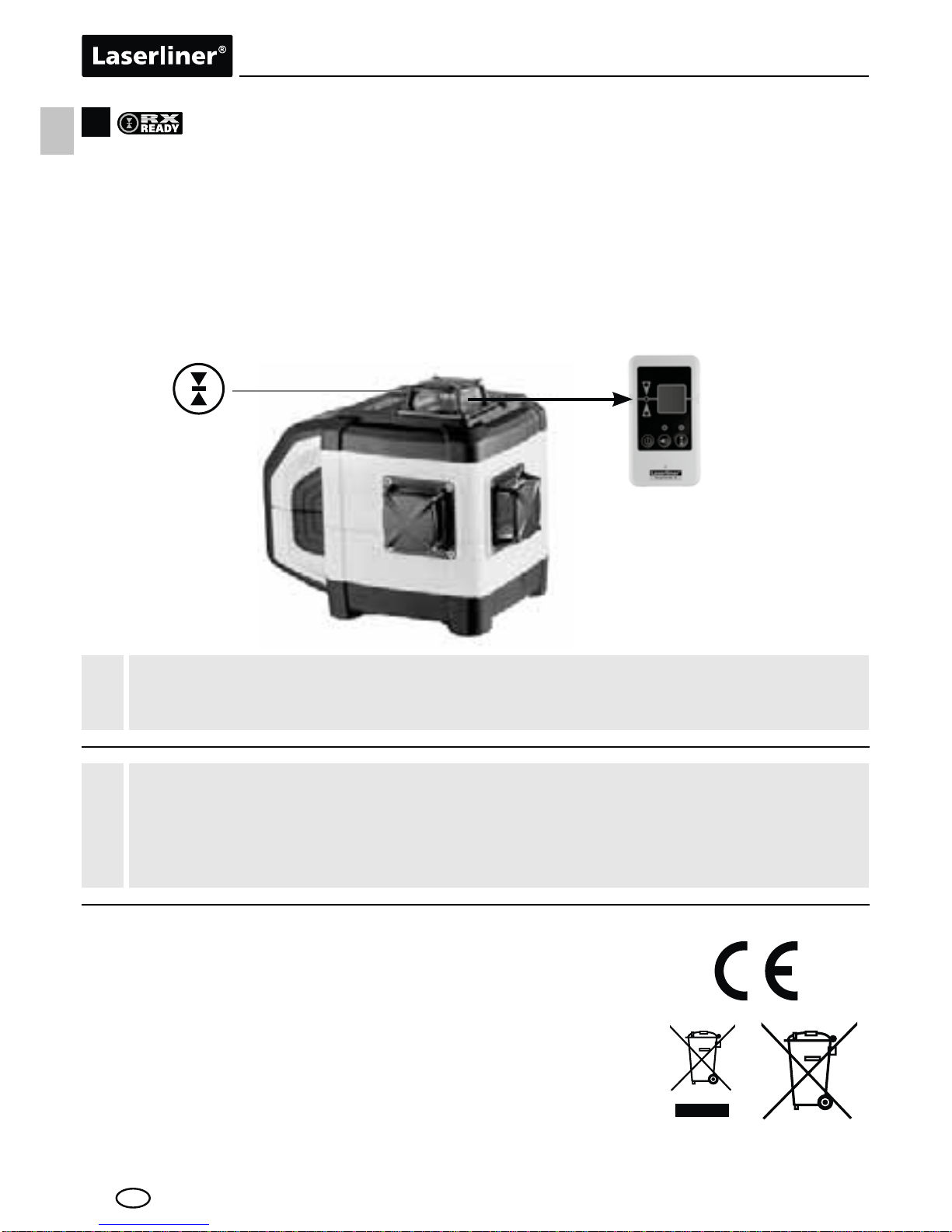

Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger RX
Beachten Sie die Bedienungsanleitung des Laserempfängers
für Linienlaser.
!
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr
sichtbaren Laserlinien einen Laserempfänger RX (optional). Zum Arbeiten mit
dem Laserempfänger den Linienlaser durch Drücken der Taste 14 (Handemp-
fängermodus ein / aus) in den Handempfängermodus schalten. Jetzt pulsieren
die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler.
Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.
Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden
360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen
Bereichen der Linie, kommen, die technisch bedingt sind. Dies kann
zu unterschiedlichen Reichweiten im Handempfängermodus führen.
!
1 Sek.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info

11
PrecisionPlane-Laser 3D Pro
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,15 mm / m = OK
DE
Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte
ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
Wenn A2 und A3 mehr als 0,15 mm / m auseinander liegen, ist
eine Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler
in Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!

12

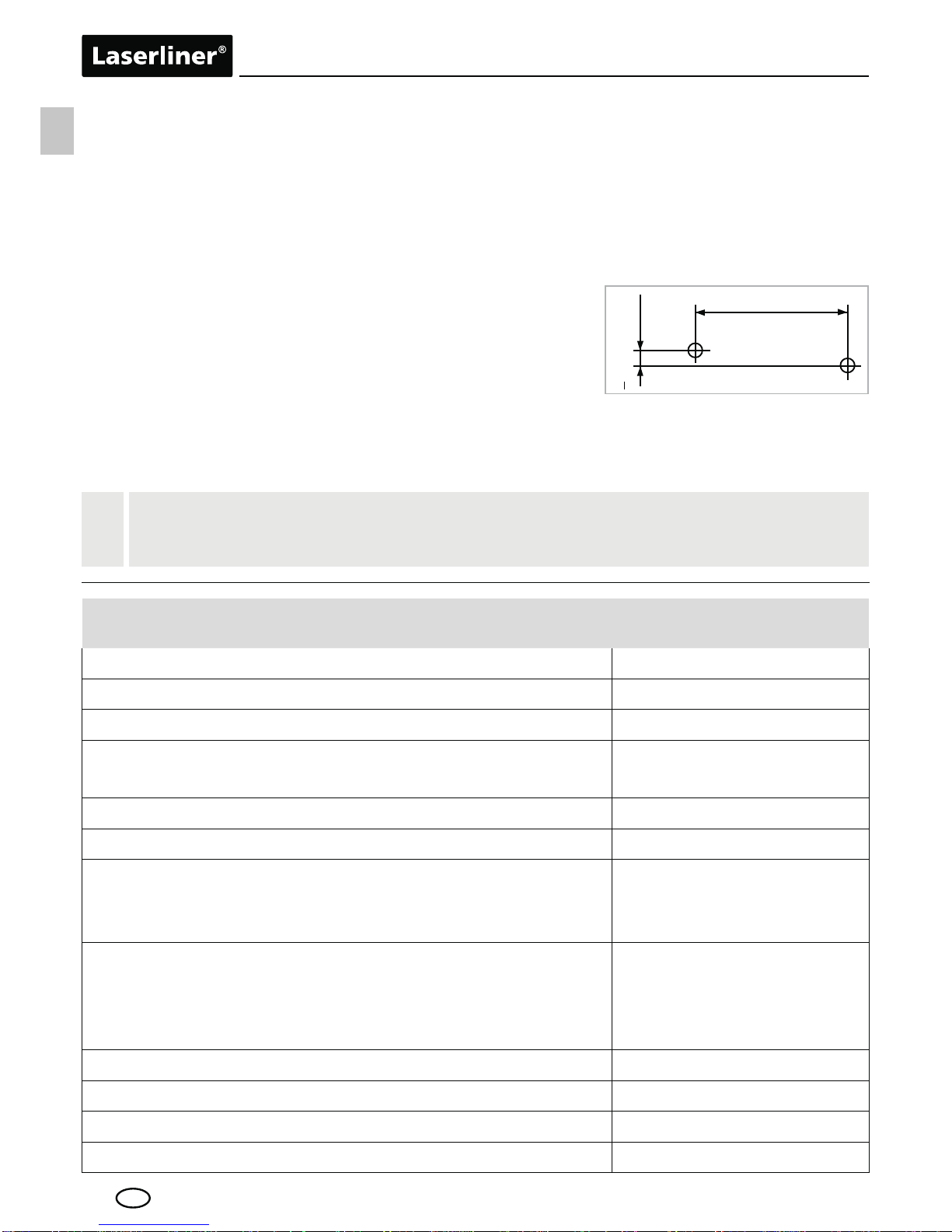

BC
2,5 m
< 0,75 mm = OK
DE
Technische Daten (Technische Änderungen vorbehalten. 02.17)
Selbstnivellierbereich ± 2°
Genauigkeit ± 0,15 mm / m
Arbeitsbereich (von Raumhelligkeit abhängig) 20 m
Arbeitsbereich mit Handempfänger (von technisch
bedingtem Helligkeitsunterschied abhängig) 30 m
Laserwellenlänge Linienlaser 635 nm
Laserklasse 2 / < 1 mW
Stromversorgung Li-Ionen Akkupack 7,4 V / 2600 mA
Netzteilbetrieb
Betriebsdauer
mit 3 Laserebenen
mit 2 Laserebenen
mit 1 Laserebene
ca. 7 Std.
ca. 10 Std.
ca. 15 Std.
Arbeitstemperatur 0°C ... +50°C
Lagertemperatur -10°C ... +70°C
Abmessungen (B x H x T) 180 x 145 x 125 mm
Gewicht (inkl. Akkupack) 1,51 kg
Überprüfung der vertikalen Linie
Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer
2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein-
schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit
liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 0,75 mm beträgt.
Überpüfung der horizontalen Linie
Gerät ca. 5 m vor einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von
Punkt C ± 0,75 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang
durch Schwenken nach links wiederholen.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung.
!

13
PrecisionPlane-Laser 3D Pro
Read the operating instructions and the enclosed brochure „Guarantee
and additional notices“ completely. Follow the instructions they
contain. This document must be kept in a safe place and if the laser
device is passed on, this document must be passed on with it.
!
Function / Application
Three-dimensional laser with three red 360° laser circles
and adaptable metal base
– Additional slope function for aligning inclines
– Motorised adjustment up to ± 2°
– Out-Off-Level: is indicated by optical signals when the unit is outside its
self-levelling range.
– Adaptable metal base for exact laser line positioning with the rotary casing
with vernier adjustment mechanism.
– Automatic levelling range 2°, accuracy 0.15 mm / m
General safety instructions
– Attention: Do not look into the direct or reflected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut
their eyes and immediately move away from the beam.
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars) be used to look at the laser beam or reflections.
– Do not use the laser at eye level (1.40 ... 1.90 m)
– Reflective, specular or shiny surfaces must be covered whilst laser devices
are in operation.
– The device must only be used in accordance with its intended purpose
and within the scope of the specifications.
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 635 nm
EN 60825-1:2014
EN

14
RX-READY technology enables line lasers to be used even in
unfavourable light conditions.The laser lines pulsate at a high
frequency and this can be picked up by special laser
receiversover long distances.
Special high performance laser diodes generate even brighter
laser lines as units with PowerBright Technology do. They remain
visible over longer distances, in bright ambient lighting conditi-
ons and on dark surfaces.
EN
Special product features
Electronic vials and positioning motors controlled by temperatur-
estable sensors for automatic alignment of devices. The device is
brought into initial position and aligns itself autonomously.
This function is automatically enabled when the sensor auto-
matic is switched on. This easily enables the horizontal or vertical
levelling at a required hight, for instance in connection with
a crank tripod or wall mount. Also, the laser can be used on
vibrating surfaces and in windy conditions.
Transport LOCK: The device is protected by a special motor brake
during transport.
– In public areas shield off the laser beam with barriers and partitions
wherever possible and identify the laser area with warning signs.
– Tampering with (making changes to) the laser device is not permitted.
– This device is not a toy - keep out of the reach of children.

15
PrecisionPlane-Laser 3D Pro
1H360° 2V360° S
1
3
4
2
6
7
8
5
10
11
12
9
EN
Number and direction of the lasers
H = horizontal laser
V = vertical laser
S = slopefunction
1
2
3
4
5
6
7
8
9
10
11
12
Laser output windows
Rechargeable battery
compartment (bottom)
Connecting socket
for mains adapter
(12V/2000mA, no
charging function)
5/8“ tripod thread
(bottom)
5/8“ threaded adapter
Free-moving base
Circular bubble level
Adjustable feet
5/8“ tripod thread
Lock
Threaded adapter
lock screw
Vernier adjustment
mechanism

16
17
18
13
14
15
16
EN
13
14
15
16
17
18
ON/OFF button
Hand receiver mode on / off /
slope function ON
Horizontal laser lines
Vertical laser lines
LED status indicator /
automatic mode (LED blinks
during set-up phase)
LED hand receiver mode /
Slope function LED
1
1. 2.
Use of lithium-ion rechargeable battery
Fully charge the battery before using for
SGDÖQRSSHLD3NBG@QFDSGDA@SSDQXOK@BD
it in the supplied battery charger. Ensure
the battery is inserted the right way round.
When the rechargeable battery is being
charged, the LED on the charger lights
up red. When the LED changes to green,
charging is complete. LEDs (17) and (18)
flashing indicates that the battery charge
level is low. The device switches off auto-
matically when the battery charge is very
low. In that case, recharge the battery.
The battery may only be charged with the battery charger provided
and used only in this laser device. Any other use may cause injury
or fire.
!
Make sure there are no conductive objects in the vicinity of the
battery contacts. Short-circuiting of these contacts can cause burn
injuries or fire.
!
Do not open the rechargeable battery. This could cause short-circuits.
!

17
PrecisionPlane-Laser 3D Pro
3
2
A
B
D
EN
Positioning laser lines
The adaptable metal base allows precise positioning of the laser lines.
Power supply
To insert the lithium-ion
rechargeable battery
Open the battery compartment
and insert the lithium-ion battery
as illustrated.
Operation with power pack/
battery charger
The device can be used with the
supplied power pack/battery charger.
The battery is not charged
when connected to the power
supply.
!
A
B
C
Undo threaded adapter lock
screw (11)
Remove 5/8“ threaded adapter (5)
and screw the device into the 5/8“
thread (4) in the stand.
Place the device with 5/8“
threaded adapter on the metal
base and tighten the lock screw
To secure the device correctly
it must snap into the groove
(D).
!

18
4
1. 3.
2.
EN
Horizontal and vertical levelling
Switch the laser device on. The automatic sensor is now active and will level
the laser device automatically. As soon as device-levelling is completed and
the auto LED illuminates continuously, horizontal or vertical object levelling
can be carried out. Maximum accuracy is attained when device-levelling is
completed.
Lasers can be switched on and off individually with the H or V buttons
(press buttons briefly).
The laser lines flash when the device is outside the automatic levelling
range of 2°. Position the device such that it is within the levelling
range.
!
Alignment with
free-moving base Alignment with vernier adjustment

19
PrecisionPlane-Laser 3D Pro
5
6
EN
Slope function up to max. 2°
Horizontal levelling adjustment up to a max. of 2° (X, Y axis)
Activation of the slope function deactivates the automatic sensor. Press and
hold button 14 (slope function ON) until the slope function LED (18) flashes
rapidly. Motordriven adjustment of the slope can now be carried out. Press and
hold the H or V button to adjust slope. When the lasers blink, the maximum
slope range has been reached. Button 14 (pressed briefly) switches between
axes. The slope function LED (18) flashes slowly.
For the slope function, laser lines are no longer aligned to the horizontal
or vertical plane. This is a specific peculiarity of adjusted laser lines. To
reinstate horizontal or vertical levelling, deactivate the slope function.
To do so, switch the device off and back on or keep button 14 (slope
function ON) pressed until the laser lines move automatically.
!
3 sec.
3 sec. 1 sec.
Adjustment of the X axis up to a max. of 2°
The slope function LED (18) flashes rapidly.
Adjustment of the Y axis up to a max. of 2°
The slope function LED (18) flashes slowly.

20
7
8
3 sec.
EN
Adjust vertical slope, to a max. of 2° (X, Y axis)
Adjusting both axes
X axis: The slope function LED (18) flashes rapidly.
Y axis: The slope function LED (18) flashes slowly.
3 sec. 1 sec.
Slope function > 2°
Steeper slopes can be set using the angle plate, which is available as an
optional extra (product ref. 080.75). To this end you need to use a crank
tripod, such as the 300 cm crank tripod P 300 cm, product ref. 080.39.
Refer to the illustrations below.
TIP: Set the angle plate to the zero position and allow the device to align
itself automatically. Then switch off the automatic sensor with button 14
(slope function ON). Finally, incline the device to the angle you require.
Slope adjustment > 2°
3 sec.
