LaserLiner LAN-Check User manual

LAN-Check
02
08
14
20
26
32
38
44
50
56
62
68
74
DE
GB
NL
DK
FR
ES
IT
PL
FI
PT
SE
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
SI
HU
SK

02
DE
Lesen Sie die Bedienungsanleitung und das beiliegende Heft
„Garantie- und Zusatzhinweise“ vollständig. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlagen gut
aufbewahren.
!
Funktion / Verwendung
Handlicher LAN-Tester zur Überprüfung von Twisted-Pair-Kabeln auf
Kurzschlüsse, Kreuzungen, Vertauschungen und Unterbrechungen.
Sicherheitshinweise
• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezifikationen ein.
• Das Gerät muss vor dem Öffnen der Batteriefachabdeckung von
allen Messkreisen getrennt werden.
• Das Gerät ist nicht zur Messung unter Spannung geeignet. Daher
immer auf die Spannungsfreiheit des Messkreises achten. Die
Spannungsfreiheit muss durch geeignete Maßnahmen gewähr-
leistet sein.
• Achten Sie darauf, dass alle Hochspannungskondensatoren
entladen sind.
• Der Sender leitet die Messspannung in die zu prüfenden Leitungen
ein. Empfindliche Elektronik (z.B. Netzwerkkarten) könnten
dadurch beeinträchtigt oder beschädigt werden. Stellen Sie daher
vor der Messung sicher, dass die zu prüfenden Leitungen von
empfindlicher Elektronik getrennt sind.
• Das Gerät nicht in Umgebungen mit explosiven Gasen oder
Dämpfen in Gebrauch nehmen.
• Das Gerät vor Verunreinigungen und Beschädigungen schützen
und auf eine trockene Lagerung achten.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen oder starken Vibrationen aus.
• Baulich darf das Gerät nicht verändert werden.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
Symbole
Warnung vor gefährlicher elektrischer Spannung:
Durch ungeschützte, spannungsführende Bauteile
im Gehäuseinneren kann eine ausreichende Gefahr
ausgehen, Personen dem Risiko eines elektrischen
Schlags auszusetzen.
Warnung vor einer Gefahrenstelle.

LAN-Check
03
11
13
10
1
2
6
3
7
4
8
5
9
12
1
2
LED Adernpaar 1 - 2
LED Adernpaar 3 - 6
LED Adernpaar 4 - 5
LED Adernpaar 7 - 8
LED STP-Kabel (Kabel
mit geschirmten Paaren)
LED „Kurzschluss“
LED „Kreuzung“
LED „Vertauschung“
LED „OK“
RJ45 Kabelanschluss
(Hauptgerät)
Batteriefach (Rückseite)
Taste „TEST“ (Drücken) /
„DEBUG“ (Halten)
RJ45 Kabelanschluss
(Kabelabschluss)
1
2
3
4
5
6
7
8
9
10
11
12
13
Batterien einlegen
Kabelabschluss entnehmen
Das Batteriefach öffnen und Batterien gemäß den Installations-
symbolen einlegen. Dabei auf korrekte Polarität achten.
Vor der Überprüfung kann der Kabel-
abschluss von dem Hauptgerät
getrennt werden.
DE

04
3
3.1
3.2
3.3
3.4
DE

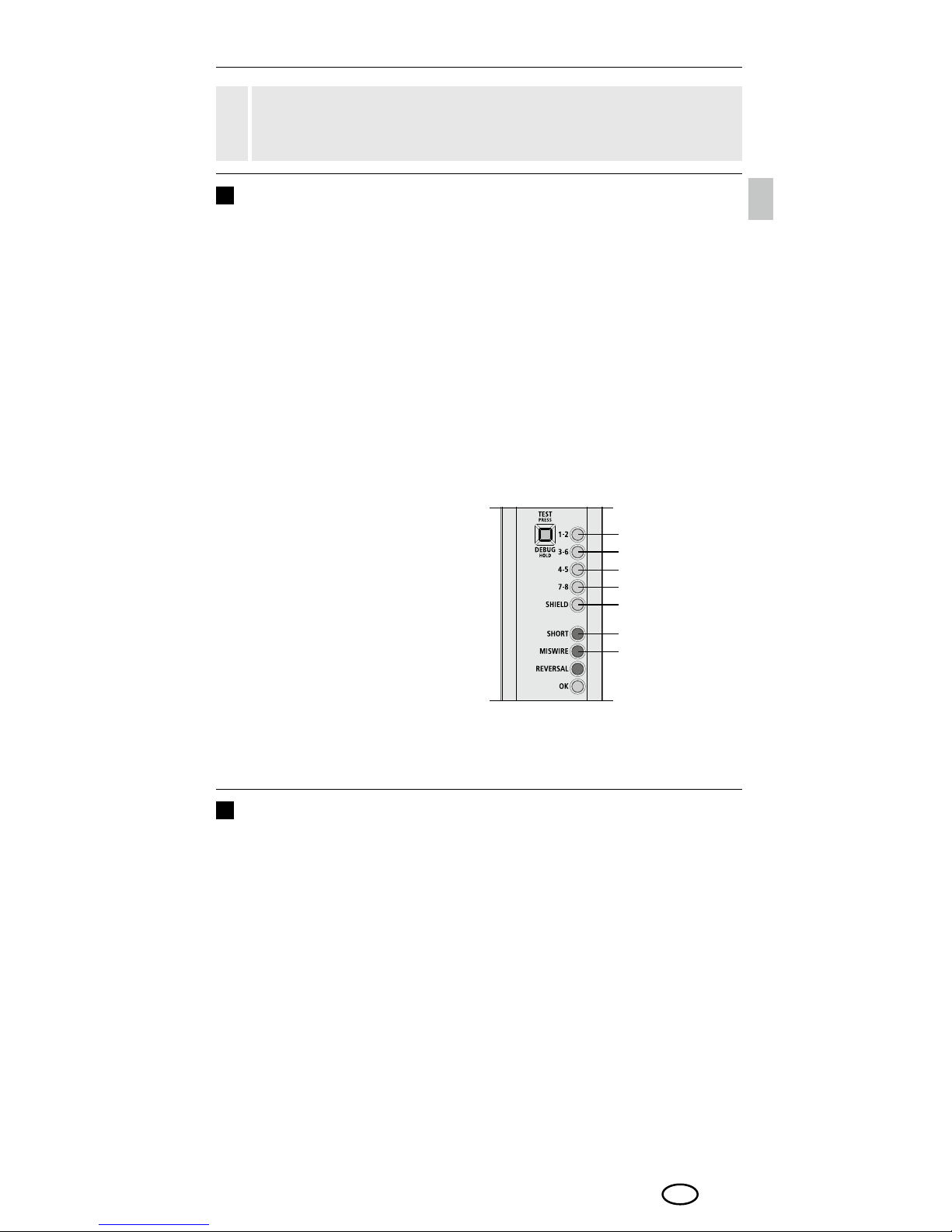

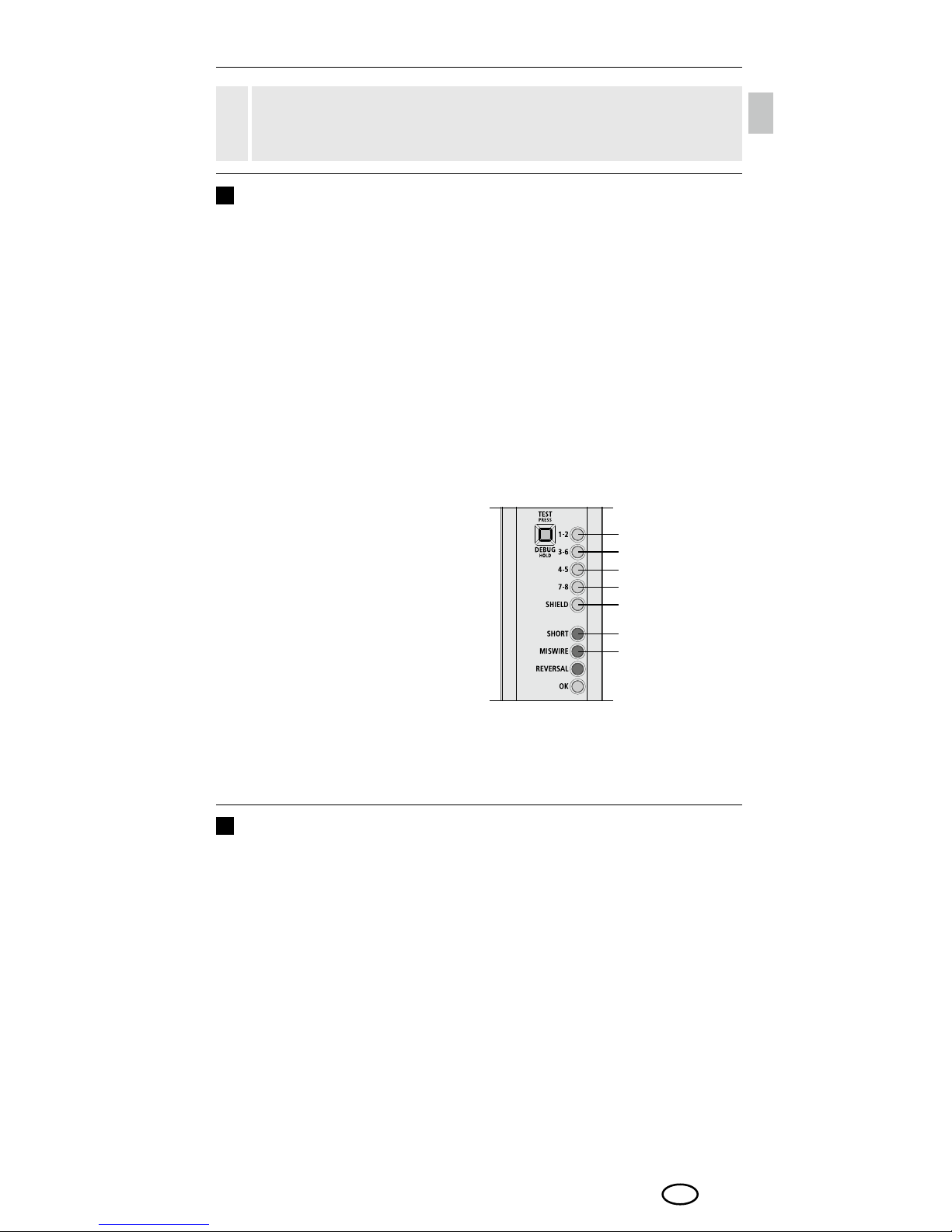

DEBUG Modus: Im DEBUG Modus werden die Adernpaare nach-
einander einzeln geprüft. Die LED blinkt erst kurz, leuchtet dann
konstant und gleichzeitig leuchtet die LED „OK“.
Blinkt ein Adernpaar nur kurz und wird nicht durch konstantes
Leuchten und Leuchten der LED „OK“ bestätigt, liegt eine
Kabelunterbrechung vor.
Beispiel
Es liegt eine Kabelunterbrechung
bei Adernpaar 3 - 6 vor. leuchtet
leuchtet
leuchtet
leuchtet
LED leuchtet nicht
LED leuchtet nicht
Verdrahtungsfehler
Es liegt ein Kurschluss bei
Pin 2 und 3 vor.
Kurzschluss (LED 6)
Liegt der Verdrahtungsfehler Kreuzung vor, sind die Pins von zwei
Adernpaaren falsch untereinander verbunden.
Die Pins 1 bis 4 sind nicht
korrekt untereinander
verbunden.
Kreuzung (LED 7)
Liegt der Verdrahtungsfehler Vertauschung vor, sind die Pins von
einem Adernpaar falsch untereinander verbunden.
Pin 1 und 2 sind
umgekehrt verbunden.
Vertauschung (LED 8)
TEST Modus: Liegt bei einem oder mehreren Adernpaaren eine
Kabelunterbrechung vor, leuchten die entsprechende LED nicht.
Unterbrechung

LAN-Check
05
4
5
DE
TEST Modus
1. Kabel mit dem Hauptgerät und Kabelanschluss verbinden
2. Taste „TEST / DEBUG“ (12) kurz drücken
Bei jeder Messung leuchten die LED‘s zunächst kurz in Reihe auf.
Positive Prüfung
Liegt kein Verdrahtungsfehler oder eine Unterbrechung vor,
leuchten die LED‘s der Adernpaare (1 - 4) sowie die LED „OK“ (9).
Negative Prüfung / Verdrahtungsfehler
Liegen ein oder mehrere Verdrahtungsfehler vor, leuchten die
LED „Kurzschluss“ (6), die LED „Kreuzung“ (7) und / oder die
LED „Vertauschung“ (8) entsprechend auf. Gleichzeitig blinken
die LED‘s der fehlerhaften Adernpaare.
Negative Prüfung / Unterbrechung
Liegt bei einem oder mehreren Adernpaaren eine Kabelunterbrechung
vor, leuchten die entsprechende LED‘s nicht. (siehe Kapitel
„Verdrahtungsfehler“)
Vor jedem Einsatz ist der Zustand der Batterien zu prüfen.
Bei schwacher Batterieladung leuchten die LED‘s schwach.
Eine Fehlmessung ist möglich.
!
DEBUG Modus
1. Kabel mit dem Hauptgerät und Kabelanschluss verbinden
2. Taste „TEST / DEBUG“ (12) gedrückt halten
Bei jeder Messung leuchten die LED‘s zunächst kurz in Reihe auf.
Die Adernpaare werden dann der Reihe nach geprüft.
Positive Prüfung
Ist das zu testende Adernpaar korrekt verdrahtet, blinkt die
entsprechende LED erst kurz, leuchtet im Anschluss zusammen
mit der LED „OK“ und erlischt dann.
Negative Prüfung / Verdrahtungsfehler
Ist das zu testenden Adernpaar falsch verdrahtet, blinkt die ent-
sprechende LED erst kurz. Danach leuchtet die LED zusammen mit
den LED‘s der Adernpaare, die im Zusammenhang mit dem Fehler
stehen. Gleichzeitig leuchtet die LED „Kurzschluss“ (6), die LED
„Kreuzung“ (7) oder die LED „Vertauschung“ (8).

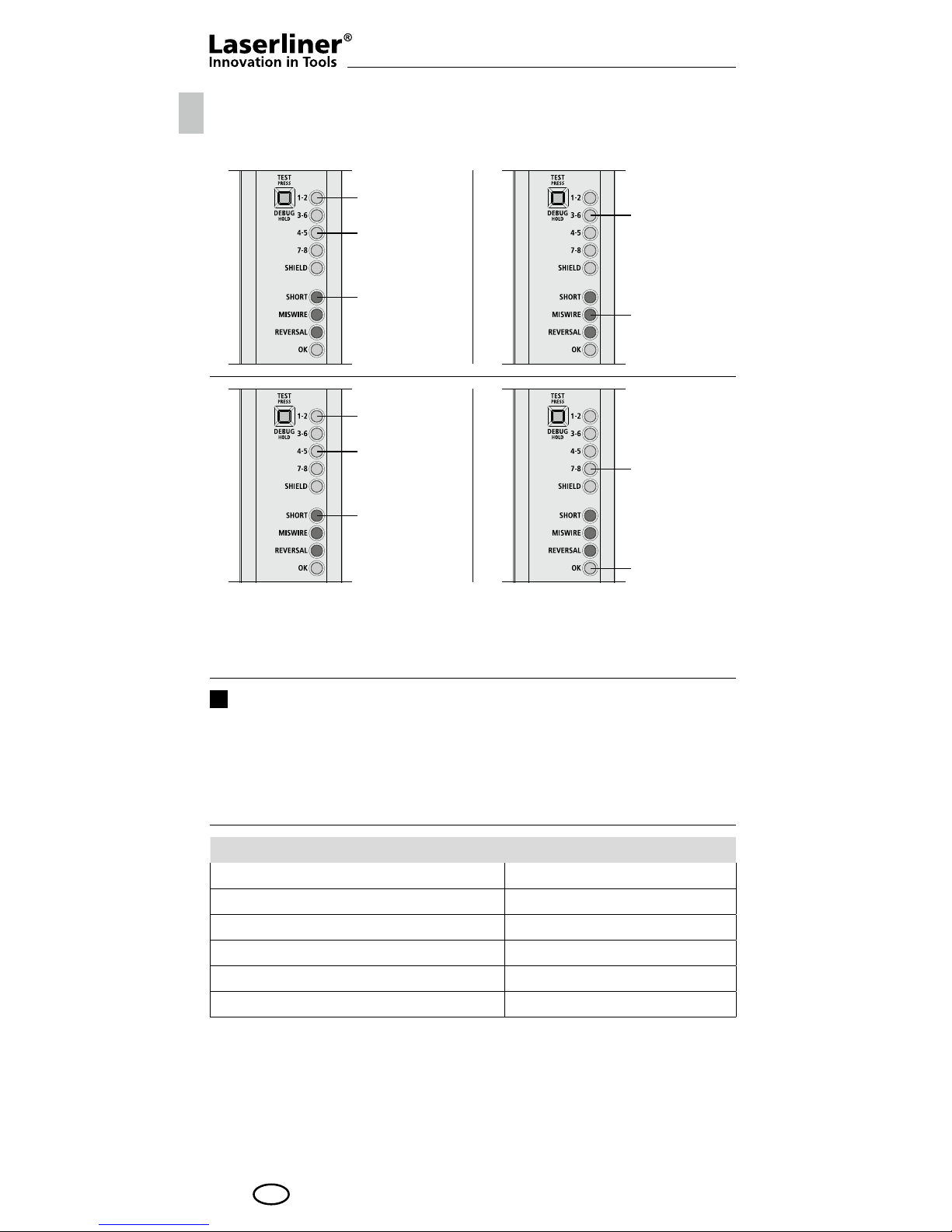

Beispiel
Das Kabel hat eine Vertauschung
bei Adernpaar 3 - 6 sowie einen
Kurzschluss bei den Adernpaaren
1 - 2 und 4 - 5.
blinkt
leuchtet
leuchtet
blinkt
leuchtet
blinkt
leuchtet

06
6
1
3
2
4
DE
LED SHIELD
Leuchtet die LED „SHIELD“, handelt es sich um ein STP-Kabel (Kabel
mit geschirmten Paaren). Leuchtet die LED „SHIELD“ nicht, handelt
es sich um ein UTP-Kabel (Kabel ohne geschirmte Paare) oder um
ein STP-Kabel (Kabel mit geschirmten Paaren) mit Kabelbruch am
Schirmleiter.
Technische Daten
Kabellänge max. 300 m
Stromversorgung 4 x LR44 Knopfzelle, 1,5 V
Lagertemperatur
-10°C ... 70°C
Arbeitstemperatur 0°C ... 40°C
Abmessungen (B x H x T) 28 x 106 x 25 mm
Gewicht (inkl. Batterien)
52 g
Technische Änderungen vorbehalten. 01.16
Negative Prüfung / Unterbrechung
Leuchtet bei einem Paar keine LED auf, liegt dort eine
Kabelunterbrechung vor. (siehe Kapitel „Verdrahtungsfehler“)
Beispiel
Das Kabel hat eine Vertauschung bei Adernpaar 3 - 6 sowie einen
Kurzschluss bei den Adernpaaren 1 - 2 und 4 - 5.
leuchtet nach
kurzem Blinken
leuchtet mit
Adernpaar 1 - 2
leuchtet
leuchtet nach
kurzem Blinken
leuchtet mit
Adernpaar 4 - 5
leuchtet
leuchtet
leuchtet nach
kurzem Blinken
leuchtet
leuchtet nach
kurzem Blinken

LAN-Check
DE
07
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss
nach der europäischen Richtlinie für Elektro-
und Elektronik-Altgeräte getrennt gesammelt
und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info

08
GB
Read the operating instructions and the enclosed brochure
„Guarantee and additional notices“ completely. Follow the
instructions they contain. Safely keep these documents for
future reference.
!
Function / Application
Practical LAN tester for checking twisted pair cables for
short-circuits, crossings, polarity reversal and breaks.
Safety instructions
• The device must only be used in accordance with its intended
purpose and within the scope of the specifications.
• Isolate the device from all measuring circuits before opening
the battery compartment cover.
• The device is not suitable for measurement whilst under voltage.
Therefore, always make sure the measuring circuit is at zero
voltage. Appropriate measures must be taken to ensure a zero-
voltage state.
• Check that all high-voltage capacitors are discharged.
• The sender introduces the measuring voltage into the lines to be
tested. This may impair or damage sensitive electronic equipment
(e.g. network cards). Therefore, please make sure that any lines
to be tested which belong to sensitive electronic equipment are
isolated before measurement.
• Do not use the device in environments containing explosive gases
or vapour.
• Protect the device against contamination and damage, and make
sure it is stored in a dry location.
• Do not expose the device to mechanical stress, extreme
temperatures or significant vibration.
• The structure of the device must not be modified in any way.
• The measuring tools and accessories are not toys. Keep out
of reach of children.
Symbols
Warning about hazardous electrical voltage:
Unprotected live components inside the device
housing are capable of posing a risk of electric
shock.
Danger area warning.

LAN-Check
09
11
13
10
1
2
6
3
7
4
8
5
9
12
1
2
LED twisted pair 1 - 2
LED twisted pair 3 - 6
LED twisted pair 4 - 5
LED twisted pair 7 - 8
LED Shield (shielded
twisted pair cable)
LED „Short“
LED „Miswire“
LED „Reversal“
LED „OK“
RJ45 cable connector
(main device)
Battery compartment (rear)
„TEST“ (press) /
„DEBUG“ (hold) button
RJ45 cable connector
(cable terminal)
1
2
3
4
5
6
7
8
9
10
11
12
13
Inserting batteries
Remove cable terminal
Open the battery compartment and insert batteries according
to the symbols. Be sure to pay attention to polarity.
The cable terminal can be disconnected
from the main device before testing.
GB

10
3
3.1
3.2
3.3
3.4
GB

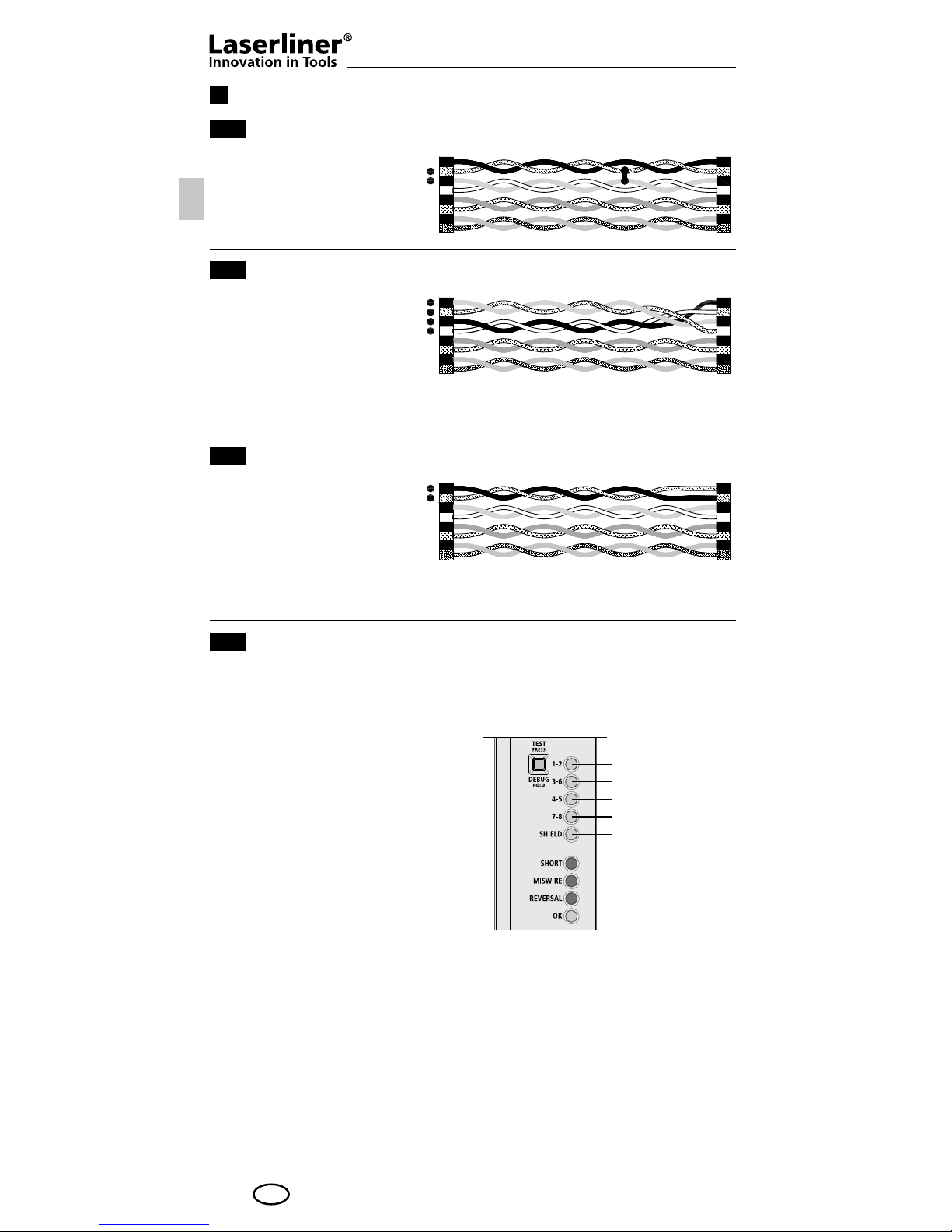

DEBUG mode: In DEBUG mode the twisted pairs are individually
checked one after the other. Initially, the LED flashes briefly, then
lights constantly while the „OK“ LED is also ON.
There is a cable break if a twisted pair does not briefly flash and is
not confirmed by the LED lighting constantly with the „OK“ LED
also ON.
Example
There is a break in twisted
pair 3 - 6. ON
ON
ON
ON
LED not ON
LED not ON
Wiring fault
There is a short-circuit
between pin 2 and 3.
Short (LED 6)
The wiring fault miswire indicates that the pins of two twisted pairs
are connected incorrectly.
Pins 1 to 4 are not
connected correctly.
Miswire (LED 7)
The wiring fault reversal indicates that the pins of one twisted pair
is connected incorrectly.
Polarity of pin 1 and 2
connection reversed.
Reversal (LED 8)
TEST mode: The corresponding LEDs will not light if there is a cable
break in one or several twisted pairs.
Break

LAN-Check
11
4
5
GB

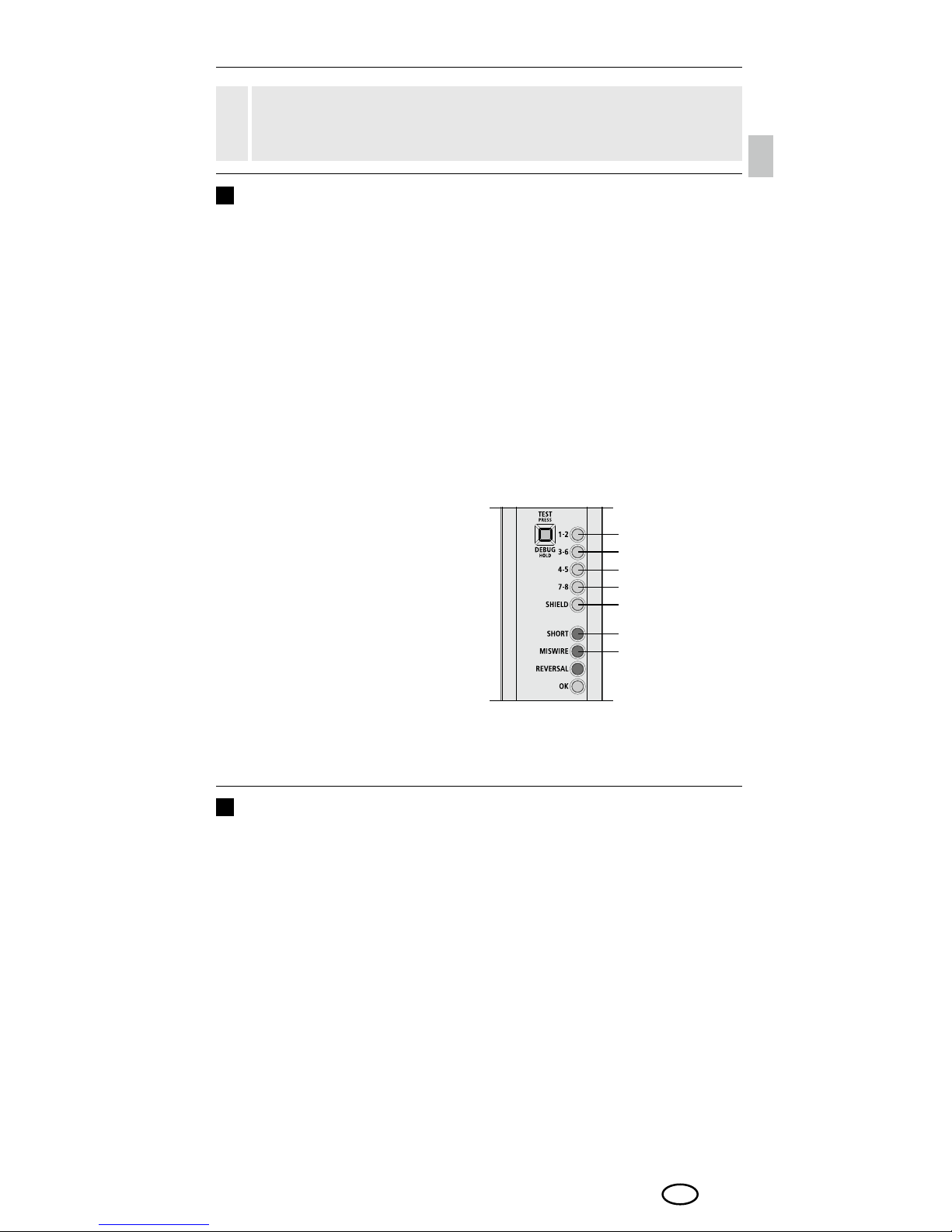

TEST mode
1. Connect cable to the main device and cable connector
2. Briey press „TEST / DEBUG“ button (12)
During each measurement the LEDs initially light up briey one after
the other.
Positive test
The LEDs of twisted pairs (1 - 4) as well as the „OK“ LED (9) will light
if there is no wiring fault or break.
Negative test /wiring fault
The LED „Short“ (6), LED „Miswire“ (7) and/or LED „Reversal“ (8)
‚will light accordingly if there is one or several wiring faults. The
LED of the faulty twisted pairs will ash simultaneously.
Negative test / break
The corresponding LEDs will not light if there is a cable break in one
or several twisted pairs. (See „Wiring faults“)
Always check the condition of the batteries before using the
tester. The LEDs will light weakly if the battery charge is low.
False measurements are possible.
!
DEBUG mode
1. Connect cable to the main device and cable connector
2. Press and hold „TEST / DEBUG“ button (12)
During each measurement the LEDs initially light up briey one after
the other. The twisted pairs are then checked one after the other.
Positive test
If the twisted pair to be tested is wired correctly, the corresponding
LED will briey ash, then light together with the „OK“ LED and
then go out.
Negative test /wiring fault
If the twisted pair to be tested is wired incorrectly, initially the
corresponding LED will briey ash. The LED will then light together
with the LEDs of the twisted pairs associated with the fault. At the
same time, the LED „Short“ (6), LED „Miswire“ (7) or the LED
„Reversal“ (8) will also light.
Example
The twisted pairs 3 - 6 of the cable
are reversed and there is a short-
circuit in the twisted pairs 1 - 2
and 4 - 5.
Flashing
ON
ON
Flashing
ON
Flashing
ON

12
6
1
3
2
4
GB
LED „SHIELD“
The LED „SHIELD“ lighting up indicates that the cable is an STP cable
(shielded twisted pair cable). The LED „SHIELD“ not lighting up
indicates that the cable is an UTP cable (unshielded twisted pair
cable) or an STP cable (shielded twisted pair cable) with a break
in the shield conductor.
Technical data
Max. cable length 300 m
Power supply 4x LR44 button cell, 1.5 V
Storage temperature
-10°C ... 70°C
Operating temperature 0°C ... 40°C
Dimensions (W x H x D) 28 x 106 x 25 mm
Weight (incl. batteries)
52 g
Subject to technical changes without notice. 01.16
Negative test / break
The corresponding LEDs will not light if there is a cable break in one
or several twisted pairs. (See „Wiring faults“)
Example
The twisted pairs 3 - 6 of the cable are reversed and there is a
short-circuit in the twisted pairs 1 - 2 and 4 - 5.
Flashes briey
then stays ON
Lights with
twisted pair 1 - 2
ON
Flashes briey
then stays ON
Lights with
twisted pair 4 - 5
ON
ON
Flashes briey
then stays ON
ON
Flashes briey
then stays ON

LAN-Check
13
GB
EU directives and disposal
This device complies with all necessary standards
for the free movement of goods within the EU.
This product is an electric device and must
be collected separately for disposal according
to the European Directive on waste electrical
and electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info

14
NL
Lees de bedieningshandleiding en de bijgevoegde brochure
‚Garantie- en aanvullende aanwijzingen‘ volledig door.
Volg de daarin beschreven aanwijzingen op. Bewaar deze
documentatie goed.
!
Functie / Toepassing
Handige LAN-tester voor de controle van twisted pair kabels op
kortsluitingen, kruisingen, verwisselingen en onderbroken verbindingen.
Veiligheidsinstructies
• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven
specificaties.
• Vóór het openen van het batterijvakdeksel dient de verbinding van
het apparaat naar alle meetkringen te worden onderbroken.
• Het apparaat is niet geschikt voor de meting onder spanning.
Controleer daarom altijd of de meetkring spanningsvrij is. De
spanningsvrijheid moet door middel van geschikte maatregelen
gewaarborgd zijn.
• Let op dat alle hoogspanningscondensators ontladen zijn.
• De zender leidt de meetspanning in de te controleren leidingen.
Gevoelige elektronica (bijv. netwerkkaarten) kunnen daardoor
beïnvloed worden of beschadigd raken. Waarborg daarom vóór
de meting dat de te controleren leidingen niet zijn aangesloten
op gevoelige elektronica.
• Gebruik het apparaat niet in omgevingen met explosieve gassen
of stoom.
• Bescherm het apparaat tegen verontreinigingen en schade en zorg
voor een droge opslag.
• Stel het apparaat niet bloot aan mechanische belasting, extreme
temperaturen of sterke trillingen.
• De bouwwijze van het apparaat mag niet worden veranderd!
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed.
Buiten het bereik van kinderen bewaren.
Symbolen
Waarschuwing voor gevaarlijke elektrische spanning:
door onbeschermde, spanningvoerende onderdelen
in de behuizing bestaat gevaar voor elektrische
schokken.
Waarschuwing voor een gevarenpunt.

LAN-Check
15
11
13
10
1
2
6
3
7
4
8
5
9
12
1
2
Led aderpaar 1 - 2
Led aderpaar 3 - 6
Led aderpaar 4 - 5
Led aderpaar 7 - 8
Led STP-kabel (kabel met
afgeschermde paren)
Led ‚Kortsluiting‘
Led ‚Kruising‘
Led ‚Verwisseling‘
Led ‚OK‘
RJ45-kabelaansluiting
(hoofdapparaat)
Batterijvakje (achterzijde)
Toets ‚TEST‘ (indrukken) /
‚DEBUG‘ (ingedrukt houden)
RJ45-kabelaansluiting
(kabelafsluiting)
1
2
3
4
5
6
7
8
9
10
11
12
13
Batterijen plaatsen
Kabelafsluiting verwijderen
Open het batterijvakje en plaats de batterijen overeenkomstig
de installatiesymbolen. Let daarbij op de juiste polariteit.
Vóór de controle kan de kabelafsluiting
van het hoofdapparaat worden verwijderd.
NL

16
3
3.1
3.2
3.3
3.4
NL
DEBUG-modus: In de DEBUG-modus worden de aderparen
achtereenvolgend gecontroleerd. De led knippert eerst kort,
brandt daarna constant en tegelijkertijd brandt de led ‚OK‘.
Als de led van een aderpaar slechts kort knippert, daarna echter
niet constant brandt en ook de led ‚OK‘ niet brandt, is de
kabelverbinding onderbroken.
Voorbeeld
Bij aderpaar 3 - 6 is een
kabelverbinding onderbroken. brandt
brandt
brandt
brandt
led brandt niet
led brandt niet
Bedradingsfout
Er is een kortsluiting
geconstateerd bij
pin 2 en 3.
Kortsluiting (led 6)
Als de bedradingsfout kruising wordt geconstateerd, zijn de pins van
twee aderparen onderling verkeerd verbonden.
De pins 1 t/m 4 zijn
onderling niet correct
verbonden.
Kruising (led 7)
Als de bedradingsfout verwisseling wordt geconstateerd,
zijn de pins van één aderpaar onderling verkeerd verbonden.
Pin 1en 2 zijn omgekeerd
verbonden.
Verwisseling (led 8)
TEST-modus: als de kabelverbinding bij één of meerdere aderparen
onderbroken is, branden de betreffende leds niet.
Onderbreking

LAN-Check
17
4
5
NL
TEST-modus
1. Verbind de kabel met het hoofdapparaat en de kabelaansluiting
2. Toets ‚TEST / DEBUG‘ (12) kort indrukken
Bij iedere meting lichten de leds eerst kort in serie op.
Positieve controle
Als geen bedradingsfout of onderbreking wordt geconstateerd,
branden de leds van de aderparen (1 - 4) en de led ‚OK‘ (9).
Negatieve controle / bedradingsfout
Als een of meerdere bedradingsfouten geconstateerd zijn, beginnen
de led ‚Kortsluiting‘ (6), de led ‚Kruising‘ (7) en / of de led ‚Bedrading‘
(8) dienovereenkomstig te branden. Tegelijkertijd knipperen de leds
van het gestoorde aderpaar.
Negatieve controle / onderbreking
Als de kabelverbinding bij één of meerdere aderparen onderbroken is,
branden de betreffende leds niet. (zie hoofdstuk ‚Bedradingsfout‘)
Vóór ieder gebruik moet de toestand van de batterijen
worden gecontroleerd. Bij een zwakke batterijlading
branden de leds zwak. Een verkeerde meting is mogelijk.
!
DEBUG-modus
1. Verbind de kabel met het hoofdapparaat en de kabelaansluiting
2. Toets 'TEST / DEBUG' (12) ingedrukt houden
Bij iedere meting lichten de leds eerst kort in serie op. De aderparen
worden achtereenvolgend gecontroleerd.
Positieve controle
Als het te testen aderpaar correct bedraad is, knippert de betreffende led
eerst kort, brandt vervolgens samen met de led ‚OK‘ en dooft daarna.
Negatieve controle / bedradingsfout
Als het te testen aderpaar verkeerd bedraad is, knippert eerst de
betreffende led kort. Daarna knippert de led samen met de leds van
de aderparen die ook bij de fout betrokken zijn. Tegelijkertijd brandt
de led ‚Kortsluiting‘ (6), de led ‚Kruising‘ (7) of de led ‚Bedrading‘ (8).
Voorbeeld
De kabel heeft een verwisseling bij
aderpaar 3 - 6 en een kortsluiting
bij de aderparen 1 - 2 en 4 - 5.
knippert
brandt
brandt
knippert
brandt
knippert
brandt

18
6
1
3
2
4
NL
Led SHIELD
Als de led ‚SHIELD‘ brandt, betreft het een STP-kabel (kabel met
afgeschermde paren). Als de led ‚SHIELD‘ niet brandt, betreft het een
UTP-kabel (kabel zonder afgeschermde paren) of een STP-kabel
(kabel met afgeschermde paren) met kabelbreuk aan de afscherming.
Technische gegevens
Kabellengte max.
300 m
Stroomverzorging 4 x LR44 knoopcel, 1,5 V
Opbergtemperatuur -10°C ... 70°C
Werktemperatuur
0°C ... 40°C
Afmetingen (B x H x D) 28 x 106 x 25 mm
Gewicht (incl. batterijen) 52 g
Technische veranderingen voorbehouden. 01.16
Negatieve controle / onderbreking
Als bij een aderpaar geen led brandt, is daar een kabelverbinding
onderbroken. (zie hoofdstuk ‚Bedradingsfout‘)
Voorbeeld
De kabel heeft een verwisseling bij aderpaar 3 - 6 en een kortsluiting
bij de aderparen 1 - 2 en 4 - 5.
brandt na kort
knipperen
brandt met
aderpaar 1 - 2
brandt
brandt na kort
knipperen
brandt met
aderpaar 4 - 5
brandt
brandt
brandt na kort
knipperen
brandt
brandt na kort
knipperen

LAN-Check
19
NL
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde
normen voor het vrije goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet
volgens de Europese richtlijn voor oude elektrische
en elektronische apparatuur gescheiden verzameld
en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder:
www.laserliner.com/info

20
DK
Læs betjeningsvejledningen og det vedlagte hæfte
„Garantioplysninger og supplerende anvisninger“ grundigt
igennem. Følg de heri indeholdte instrukser. Opbevar disse
dokumenter omhyggeligt.
!
Funktion / Anvendelse
Handy LAN-tester til kontrol af parsnoede kabler for kortslutning,
krydsning, ombytning og afbrydelse.
Sikkerhedsanvisninger
• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden
for de givne specifikationer.
• Apparatet skal adskilles fysisk fra alle målekredse, inden der åbnes
for batterirumsdækslet.
• Apparatet er ikke beregnet til måling under spænding. Derfor skal
man altid sikre sig, at målekredsen er spændingsfri. Den spændings-
fri tilstand skal kontrolleres med passende foranstaltninger.
• Sørg for, at alle højspændingskondensatorer er afladet.
• Senderen sender målespændingen ind i de ledninger, der skal
testes. Herved risikerer man at påvirke eller beskadige følsomt
elektrisk udstyr (fx netværkskort). Inden målingen skal man derfor
sikre sig, at de ledninger, der skal testes, ikke er forbundet med
følsom elektronik.
• Apparatet må ikke tages i brug i omgivelser med eksplosive gasser
eller damp.
• Apparatet skal beskyttes mod forureninger og beskadigelser og
opbevares på et tørt sted.
• Apparatet må ikke udsættes for mekanisk belastning, meget høje
temperaturer eller kraftige vibrationer.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares
utilgængeligt for børn.
Symboler
Advarsel mod farlig elektrisk spænding: Ubeskyttede,
spændingsførende komponenter i husets indre kan
være tilstrækkeligt farlige til at udsætte personer for
risiko for elektrisk stød.
Advarsel mod farligt sted.
