LaserLiner EvolutionCross-Laser 8P PowerBright User manual

4H 4V 1D
S
EvolutionCross-Laser 8P PowerBright
DE
02
GB
12
NL
22
FR
32
FI
42
Laser
635 nm

2
DE
Hochpräziser Kreuzlinien-Laser mit 8 superhellen Laserlinien,
Lotlaser und zusätzlicher Neigungsfunktion
– Homogene 360° Laserlinie: Die 4 horizontalen Laserdioden erzeugen rund-
herum eine gleichmäßig helle Laserlinie. Das Gerät kann damit wie ein
Rotationslaser eingesetzt werden.
– Zusätzliche Neigungsfunktion zum Ausrichten von Schrägen – motorische
Verstellung von ± 2,5° möglich.
– Einfache und exakte Lotfunktion mit dem zusätzlichen Lotlaser unten und
dem Laserkreuz oben.
– Out-Off-Level: Durch optische Signale wird angezeigt, wenn sich das Gerät
außerhalb des Nivellierbereichs befindet.
– Exakte Positionierung der Laserlinien durch das drehbare Gehäuse mit
Seitenfeinantrieb und Horizontalkreis.
– Selbstnivellierbereich 2,5°, Genauigkeit 1 mm / 10 m.
Allgemeine Sicherheitshinweise
Achtung: Nicht direkt in den Strahl sehen! Der Laser darf nicht in die Hände
von Kindern gelangen! Gerät nicht unnötig auf Personen richten. Das Gerät
ist ein Qualitäts-Laser-Messgerät und wird 100%ig in der angegebenen
Toleranz im Werk eingestellt. Aus Gründen der Produkthaftung möchten wir
Sie auf folgendes hinweisen: Überprüfen Sie regelmäßig die Kalibrierung vor
dem Gebrauch, nach Transporten und langer Lagerung. Außerdem weisen wir
darauf hin, dass eine absolute Kalibrierung nur in einer Fachwerkstatt möglich
ist. Eine Kalibrierung Ihrerseits ist nur eine Annäherung und die Genauigkeit
der Kalibrierung hängt von der Sorgfalt ab.

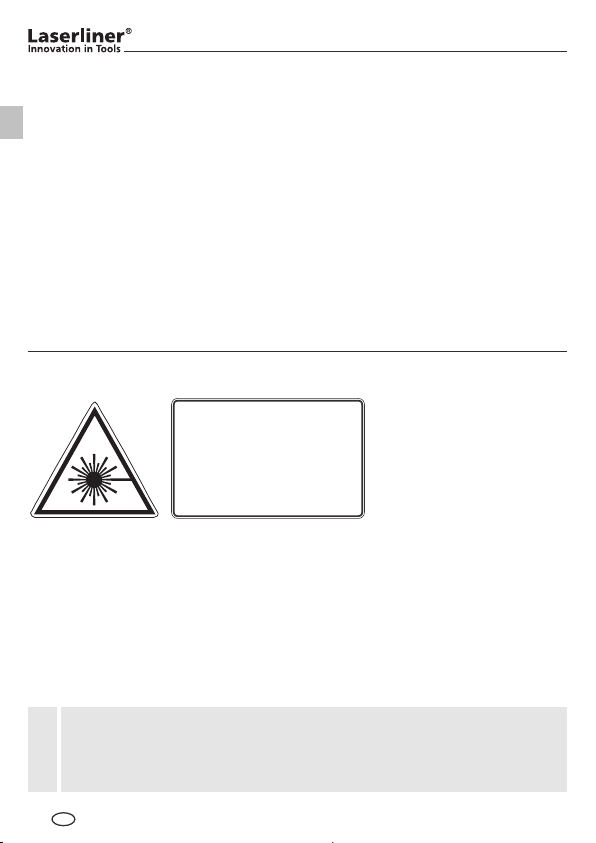

Laserstrahlung!
Nicht in den Strahl blicken
oder direkt mit optischen
Instrumenten betrachten.
Laser Klasse 2M
< 5 mW · 635-650 nm
EN 60825-1:2007-10
Das Produkt ist ein Präzisionsinstrument, das mit Sorgfalt
behandelt werden muss. Vermeiden Sie Stöße und Erschütterungen.
Lagerung und Transport im Koffer! Das Gerät ausschalten! Zur
Reinigung benutzen Sie bitte ein weiches Tuch und Glasreiniger.
!

3
DE
EvolutionCross-Laser 8P PowerBright
Besondere Produkteigenschaften
Automatische Ausrichtung durch elektronische Libellen
und Servomotoren mit temperaturstabiler Sensorik. Das Gerät wird in
Grundstellung gebracht und richtet sich selbständig aus.
Diese Funktion ist automatisch aktiv, wenn die Sensor-
Automatic eingeschaltet ist. Damit wird das horizontale bzw. vertikale
Nivellieren erleichtert, z.B. um den Laser mit einem Kurbelstativ oder einer
Wandhalterung auf eine gewünschte Höhe einzustellen. Zudem kann auf
vibrierenden Untergründen und bei Wind nivelliert werden.
Transport LOCK: Das Gerät wird mit einer speziellen
Motorbremse beim Transport geschützt.
Spezielle Hochleistungsdioden erzeugen doppelt so helle
Laserlinien. Diese bleiben sichtbar auf längere Entfernungen, bei hellem
Umgebungslicht und auf dunklen Oberflächen.
Mit der RX-READY-Technologie kann der Linienlaser auch
dann eingesetzt werden, wenn die Laserlinien nicht mehr sichtbar sind. Die
Laserlinien pulsieren dann mit einer hohen Frequenz und werden durch spezi-
elle Laserempfänger auf große Entfernungen erkannt.

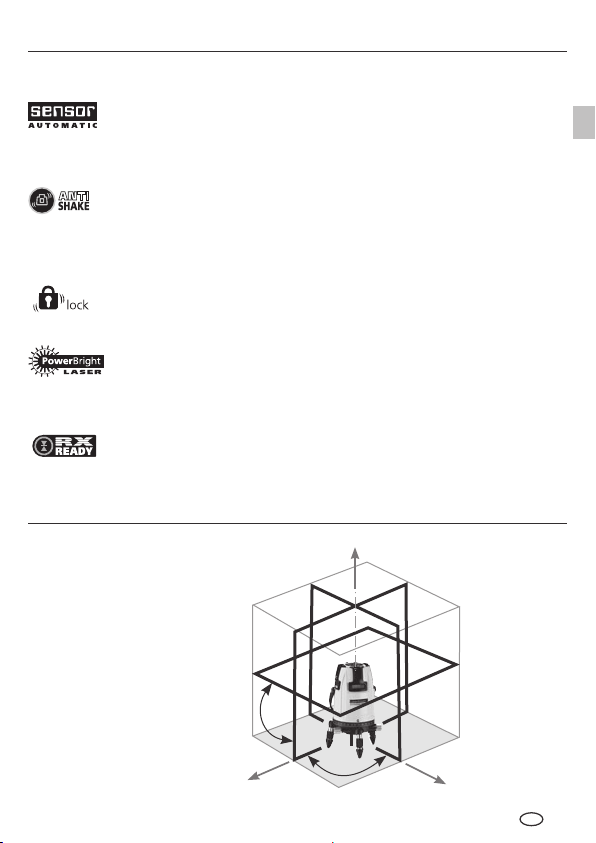

Anordnung und Anzahl
der Laser
4H = 4 horizontale Laser
4V = 4 vertikale Laser
1D = 1 Lotlaser (downpoint)
S = Neigungsfunktion
X-, Y- und Z-Achse
YX
Z
90°
90°

4
DE
13
14
12
9
10
16
15
11
2
3
4
6
5
7
8
1

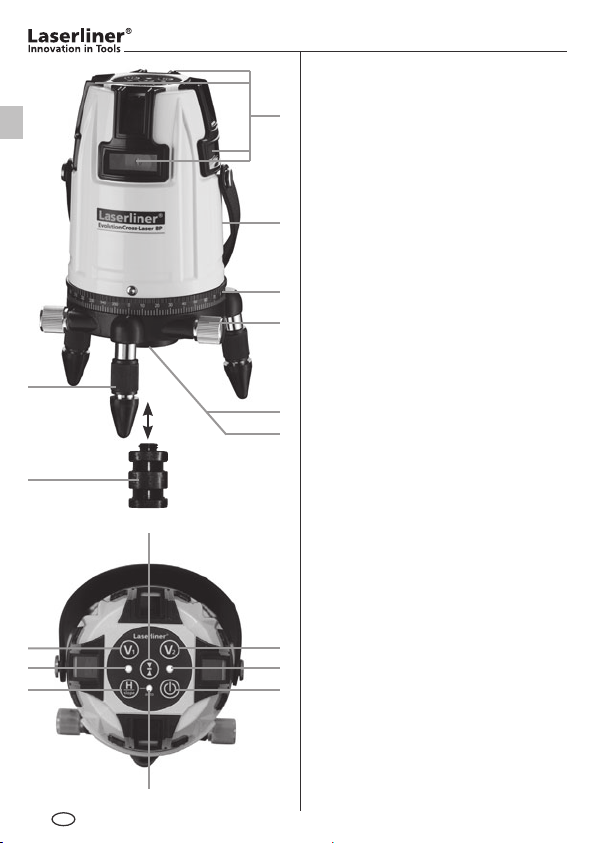

1 Laseraustrittsfenster
2 Batteriefach
3 360° Horizontalkreis
4 Seitenfeinantrieb
5 5/8” Gewinde (Unterseite)
6 Austritt Lotlaser (Unterseite)
7 Justierfüße mit abnehmbaren
Gummikappen
8 Adapter nur für Kurbel- und
Teleskopstative
9 Vertikale Laserlinien /
Neigungsfunktion:
Einstellung der Neigung
10 LED Handempfängermodus
11 Handempfängermodus
12 Vertikale Laserlinien /
Neigungsfunktion:
Einstellung der Neigung
13 LED Betriebsanzeige /
Batterieladung gering (LED
blinkt)
14 AN/AUS-Taste
15 LED-Anzeige
Automatikbetrieb (auto) /
Neigungsfunktion (slope)
16 Horizontale Laserlinie /
Neigungsfunktion: Aktivieren-
Deaktivieren (3 Sek. drücken),
Achsumstellung

5
DE
EvolutionCross-Laser 8P PowerBright
Akkus laden
Vor dem Einsatz des Lasergerätes die Akkus vollständig aufladen.
Ausschließlich wiederaufladbare Batterien bzw. Akkus in das Ladegerät
einsetzen und das Ladegerät mit dem Stromnetz verbinden. Achten Sie bei
den Batterien auf die Aufschrift “RECHARGEABLE”. Die Bedienungsanleitung
des Ladegerätes beachten.
Die Akkus in das Lasergerät einsetzen. Dazu
das Batteriefach (2) öffnen und gemäß den
Installationssymbolen einlegen. Wenn die
Betriebsanzeige (13) blinkt müssen die Akkus
gewechselt werden bzw. neu geladen werden.
Laserlinien positionieren
Das Oberteil des Lasergerätes läßt sich zur groben Ausrichtung der
Laser auf dem Sockel drehen. Die genaue Positionierung kann mit dem
Seitenfeinantrieb (4) bestimmt werden.
Der frei drehbare Horizontalkreis (3) erleichtert das Drehen des Gerätes in
einem gewünschten Winkel. Einfach die Scala auf Null stellen, anschließend
das Gerät die gewünschte Gradzahl drehen.
3
4
Nur wiederaufladbare Batterien zum Aufladen in das Ladegerät ein-
setzen – Explosionsgefahr! Batterien dürfen nicht übermäßiger Wärme
ausgesetzt werden, wie Sonnenschein, Feuer oder dergleichen. Auch
dürfen Trockenbatterien nicht geladen werden. Verbrauchte Batterien
gehören nicht in den Hausmüll. Sie können sie bei einer Sammelstelle
für Altbatterien bzw. Sondermüll abgeben. Informieren Sie sich bitte
bei Ihrer Gemeinde. Batterien mit dem Recycling-Symbol können Sie
auch in den Verkaufsstellen und beim technischen Kundendienst abge-
ben.
!

6
DE
Neigungsfunktion, bis max 2,5°
Mit der Aktivierung der Neigungsfunktion wird die Sensor-Automatic ausge-
schaltet. Dazu die H-slope-Taste min. 3 Sek. lang drücken, bis die auto-LED
sehr schnell blinkt. Jetzt kann die Neigung motorisch eingestellt werden. Zur
Neigungseinstellung die V1- oder V2-Tasten permanent drücken. Wenn die
Laser blinken, ist der maximale Neigungsbereich erreicht. Mit der H-slope-
Taste (kurz drücken) werden die Achsen umgeschaltet. Siehe nachfolgende
Abbildungen.
TIPP: Die gewünschten Laserlinien anschalten, bevor die Neigungsfunktion
aktiviert wird.
Schnelles Blinken: Einrichtphase
Konstantes Leuchten: Nivellierung abgeschlossen.
Horizontales und vertikales Nivellieren
Das Lasergerät anschalten. Jetzt ist die Senso-Automatik aktiv und nivelliert
das Lasergerät automatisch aus. Sobald die Nivellierung abgeschlossen ist und
die auto-LED konstant leuchtet, kann horizontal bzw. vertikal nivelliert wer-
den. Die maximale Genauigkeit wird bei abgeschlossener Nivellierung erzielt.
Die Laser können einzeln mit den Tasten H-slope, V1 oder V2 ein- bzw. aus-
schalten werden (Tasten kurz drücken).
Wenn das Gerät zu schräg aufgestellt wird (außerhalb von 2,5°),
blinken die Laser. Dann das Gerät mit den Justierfüßen (7) ausrichten
oder auf einer ebeneren Fläche aufstellen.
!
Bei der Neigungsfunktion sind die Laserlinien nicht mehr horizontal
bzw. vertikal ausgerichtet. Das gilt insbesonders für verstellte
Laserlinien. Zum horizontalen bzw. vertikalen Nivellieren die
Neigungsfunktion deaktivieren. Dazu das Gerät aus- und wieder
anschalten.
!

7
DE
EvolutionCross-Laser 8P PowerBright
3 sec
3 sec
(1 sec)
(1 sec)
3 sec
Sehr schnelles Blinken: Verstellung der X-Achse.
Blinken im Sekundentakt: Verstellung Y-Achse.
(Bis max. 2,5°)
Blinken im Sekundentakt:
Verstellung der Y-Achse bis max 2,5°.
Horizontale Neigung einstellen, bis max 2,5° (X, Y-Achse)
Sehr schnelles Blinken:
Verstellung der X-Achse bis max. 2,5°.

8
DE
2x
3 sec
2x
3 sec
(1 sec)
Neigungsfunktion > 2,5°
Größere Neigungen können mit der optionalen Winkelplatte, Art-Nr. 080.75
angelegt werden. Dazu ein Kurbelstativ verwenden, z.B. Profikurbel-Stativ
300 cm, Art-Nr. 080.34. Siehe nachfolgende Abbildungen.
TIPP 1: Zuerst die Winkelplatte auf Null stellen und das Gerät selbständig aus-
richten lassen. Dann die Sensor-Automatic mit der H-slope-Taste ausschalten
(3 Sek. lang drücken). Anschließend das Gerät in den gewünschten Winkel
neigen.
TIPP 2: Die gewünschten Laserlinien anschalten, bevor die Neigungsfunktion
aktiviert wird.
Blinken im Sekundentakt: Verstellung der Z-Achse
bis max. 2,5°.
Sehr schnelles Blinken: Verstellung der Z-Achse bis
max. 2,5°.
Vertikale Neigung einstellen, bis max 2,5° (Z-Achse)

9
DE
EvolutionCross-Laser 8P PowerBright
3 sec
Neigung einstellen > 2,5°.
Sehr schnelles Blinken.
Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger RX
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr
sichtbaren Laserlinien einen Laserempfänger RX (optional).
Zum Arbeiten mit dem Laserempfänger den Linienlaser mit der Taste 11 in
den Handempfängermodus schalten. Jetzt pulsieren die Laserlinien mit einer
hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger
erkennt durch dieses Pulsieren die Laserlinien.
Der Handempfängermodus kann sowohl beim horizontalen bzw. vertikalen
Nivellieren als auch bei den Neigungsfunktionen verwendet werden.
Beachten Sie die Bedienungsanleitung des Laserempfängers für
Linienlaser.
!

10
DE
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 1 mm / 10 m = OK
Kalibrierung überprüfen:
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des
markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die
Differenz zwischen A2 u. A3 ist die Toleranz.
Kalibrierungsüberprüfung vorbereiten:
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein (LASERKREUZ AN). Zur optimalen Überprüfung
bitte ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u.
A2 haben Sie jetzt eine horizontale Referenz.
Wenn A2 und A3 mehr als 1 mm / 10 m auseinander liegen, ist
eine Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler
in Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!
Zur Kalibrierungsüberprüfung muss die Senso-Automatik aktiv und
die Nivellierung des Gerätes abgeschlossen sein. Siehe dazu Kapitel
„Horizontales und vertikales Nivellieren“.
!

11
DE
EvolutionCross-Laser 8P PowerBright
Überprüfung der vertikalen Linie: Gerät ca. 5 m von einer Wand aufstellen.
An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte
dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur
richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung
zwischen Laserlinie und Lotschnur nicht größer als ± 1.5 mm beträgt.
Überpüfung der horizontalen Linie:
Gerät ca. 5 m von einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen Sie,
ob waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe mit dem
Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung.
!
BC
2,5 m
< 2 mm = OK
Technische Daten
Selbstnivellierbereich 2,5°
Genauigkeit + 1 mm / 10 m
Laserwellenlänge Linienlaser / Lotlaser 635 nm / 650 nm
Laserklasse / Ausgangsleistung Linienlaser 2M / < 5 mW
Laserklasse / Ausgangsleistung Lotlaser 2 / ÷1 mW
Stromversorgung 4 x Typ AA
Betriebsdauer Batterien / Akkus ca 8 Std. / ca. 5 Std.
Gewicht (inkl. Batterie) 1,3 kg
Abmessung (B x H x T) 195 x 130 x 130 mm
Arbeitstemperatur 0°C ... + 50°C
Lagertemperatur -10°C ... + 70°C
Technische Änderungen vorbehalten 03/2010

12
High-precision cross-line laser with 8 super-bright laser lines,
plumb laser and additional slope function.
– Homogeneous 360° laser line: The 4 horizontal laser diodes project a homo-
geneous laser line. This enables the device to be used like a rotary laser.
– Additional slope function to align angled surfaces – motorised inclination of
± 2,5° possible.
– A simple, precise plumb function is afforded by the additional plumb laser
at the bottom and the laser cross at the top.
– Out-Off-Level: is indicated by optical signals when the unit is outside its self-
levelling range.
– The pivoted housing can be turned with a vernier adjustment mechanism
and a horizontal circle to permit exact positioning of laser lines.
– Self-levelling range 2,5°, precision 1 mm / 10 m.
General safety instructions
Caution: Do not look directly into the beam. Lasers must be kept out of
reach of children. Never intentionally aim the device at people. This is a quali-
ty laser measuring device and is 100% factory adjusted within the stated tole-
rance. For reasons of product liability, we must also draw your attention to
the following: Regularly check the calibration before use, after transport and
after extended periods of storage. We also wish to point out that absolute
calibration is only possible in a specialist workshop. Calibration by yourself is
only approximate and the accuracy of the calibration will depend on the care
with which you proceed.
Laser radiation!
Do not stare into the beam
or observe it directly with
optical instruments.
Class 2M laser
< 5 mW · 635-650 nm
EN 60825-1:2007-10
This is a precision instrument which must be handled with care. Avoid
impacts and jarring. Store and transport the instrument in its case!
Turn off the unit when it is not in use! Clean with a soft cloth and
glass cleaner.
!
GB

13
EvolutionCross-Laser 8P PowerBright
GB
Special product features
Electronic vials and positioning motors controlled by tempera-
turestable sensors for automatic alignment of devices. The device is brought
into initial position and aligns itself autonomously.
This function is automatically enabled when the sensor automa-
tic is switched on. This easily enables the horizontal or vertical levelling at a
required hight, for instance in connection with a crank tripod or wall mount.
Also, the laser can be used on vibrating surfaces and in windy conditions.
Transport LOCK: The device is protected by a special motor
brake during transport.
Special high-performance diodes generate lasers which are twice
as bright and remain visible over longer distances, in bright ambient lighting
conditions and on dark surfaces.
RX-READY technology allows the line lasers to be used even
when the laser lines are no longer visible. The laser lines pulsate at a high fre-
quency and can be detected by special laser receivers, even at great distances.
Number and direction of
the lasers
4H = 4 Horizontal lasers
4V = 4 Vertical lasers
1D = Downward plumb laser
(downpoint)
S = Slopefunction
X-, Y- and Z-axis
YX
Z
90°
90°

14
13
14
12
9
10
16
15
11
2
3
4
6
5
7
8
1
1 Laser emitting window
2 Battery compartment
3 360° horizontal circle
4 Knob for precision adjustment
5 5/8“ thread (underside)
6 Window for plumb laser (under-
side)
7 Adjustable feet with removable
rubber caps
8 Adapter for crank tripods and
teleskopic stands
9 Vertical laser line/
slope function: set the slope
10 LED Hand receiver mode
11 Hand receiver mode
12 Vertical laser line /
slope function: set the slope
13 Status indicator /
low battery charge LED (LED
blinks)
14 ON/OFF button
15 Automatic mode (auto) / slope
function (slope) LED indicator
16 Horizontal laser lines / slope
function: activate/deactivate
(press and hold for 3 seconds);
axis switch-over
GB

15
EvolutionCross-Laser 8P PowerBright
Battery (NiMH) charging
Charge the batteries (NiMH) fully before using the laser unit. Insert only
rechargeable (i.e. secondary) batteries into the charging unit. Be sure that the
batteries are marked with the label „RECHARGEABLE“. Observe the charger
operating instructions.
Insert the rechargeable batteries (NiMH) into the
laser unit. Do this by opening the battery compart-
ment (2) and inserting the batteries according to
the symbols. If the status indicator (13) flashes, the
rechargeable batteries need to be replaced.
Positioning laser lines
The top section of the laser unit can be turned on the plinth to align the
lasers approximately. The vernier adjustment mechanism (4) can be used to
position the lasers precisely.
The freely rotatable horizontal circle (3) makes it easy to turn the device to
the required angle. Simply set the scale to zero, then rotate the device to the
angle you want.
3
4
Only insert rechargeable batteries into the charger – risk of explosion!
Used batteries must not be disposed of with regular domestic waste;
instead, they can be deposited at a collection point for batteries or
hazardous waste. Ask your local authority for further details. Batteries
with the recycling symbol can also be returned to our dealerships or to
our Technical Service.
!
GB

16
GB
Slope function up to max. 2.5°
Activation of the slope function deactivates the automatic sensor, Press the H
slope button and hold it down for at least 3 seconds until the auto LED starts
to blink very rapidly. Motor-driven adjustment of the slope can now be carried
out. Hold the V1 or V2 button down continuously to adjust slope. When the
lasers blink, the maximum slope range has been reached. The H slope button
(pressed briefly) is used to switch over between axes. Refer to the illustrations
below.
TIP: Switch the required laser lines on before you activate the slope function.
Rapid blinking: Set-up phase
Constant illumination: levelling completed.
Horizontal and vertical levelling
Switch the laser device on. The automatic sensor is now active and will level
the laser device automatically. As soon as device-levelling is completed and
the auto LED illuminates continuously, horizontal or vertical object levelling
can be carried out. Maximum accuracy is attained when device-levelling is
completed. Lasers can be switched on and off individually with the H-slope,
V1 and V2 buttons (press buttons briefly).
If the unit is placed at an excessive angle (out of its 2,5° range), the
lasers will blink. If this should be the case, align the unit roughly with
the levelling feet (7) or place it on a more level surface.
!
For the slope function, laser lines are no longer aligned to the
horizontal or vertical plane. This is a specific peculiarity of adjusted
laser lines. To reinstate horizontal or vertical levelling,
deactivate the slope function. Do this by switching the device
off then on again.
!

17
EvolutionCross-Laser 8P PowerBright
3 sec
3 sec
(1 sec)
(1 sec)
3 sec
GB
Horizontal levelling adjustment up to a max. of 2.5° (X, Y axis)
Very rapid blinking:
adjustment of the X axis up to a max. of 2.5°.
One-second rate blinking:
adjustment of the Y axis up to a max. of 2.5°.
Very rapid blinking: X axis adjustment.
One-second rate blinking: Y axis adjustment (to a
max. of 2.5°).

18
2x
3 sec
2x
3 sec
(1 sec)
Slope function > 2.5°
Steeper slopes can be set using the angle plate, which is available as an opti-
onal extra (product ref. 080.75). To this end you need to use a crank tripod,
such as the 300 cm professional crank tripod, product ref. 080.34. Refer to
the illustrations below.
TIP 1: set the angle plate to the zero position and allow the device to align
itself automatically. Next, deactivate the automatic sensor by pressing the H
slope button (and holding for 3 seconds). Finally, incline the device to the
angle you require.
TIP 2: Switch the required laser lines on before you activate the slope
function.
Adjust vertical slope, to a max. of 2.5° (Z axis)
One-second rate blinking:
Z axis adjustment up to a max. of 2.5°
Very rapid blinking:
Z axis adjustment up to a max. of 2.5°
GB

19
EvolutionCross-Laser 8P PowerBright
3 sec
GB
Hand receiver mode
Optional: Working with the laser receiver RX
Use an RX laser receiver (optional) to carry out levelling at great distances or
when the laser lines are no longer visible.
To work with a laser receiver, switch the line laser into hand receiver mode
with the Hand receiver mode button (12). The laser lines will now pulsate
with high frequency, making the laser lines darker. The laser receiver can
detect these pulsating laser lines.
Hand receiver mode can be used for horizontal or vertical levelling as well as
for slope functions.
Observe the laser receiver‘s operating instructions for line lasers.
!
Slope adjustment > 2.5°
Very rapid blinking.

20
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 1 mm / 10 m = OK
Performing the calibration check:
3. Position the device as near as possible to the wall at the height of
point A1.
4. Turn the device through 180° and mark point A3. The difference between
points A2 and A3 is the tolerance.
Preparing the calibration check:
It is possible for you to check the calibration of the laser. To do this, position
the device midway between 2 walls, which must be at least 5 metres apart.
Switch the device on (Laser cross ON). The best calibration results are achie-
ved if the device is mounted on a tripod.
1. Mark point A1 on the wall.
2. Turn the device through 180° and mark point A2. You now have a hori-
zontal reference between points A1 and A2.
If points A2 and A3 are more than 1 mm / 10 m, the device is in
need of calibration. Contact your authorised dealer or else the
UMAREXLASERLINER Service Department.
!
The automatic sensor must be active in order to check calibration and
to complete device-levelling. See Section „Horizontal and vertical level-
ling“ about this.
!
GB
