LaserLiner AirMonitor CO2 User manual

AirMonitor CO2
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
SL
HU
SK
HR
02
07
12
17
22
27
32
37
0% ...
100% rH
CO2

02
Funktion / Verwendung
Das Messgerät ermittelt und bewertet die CO2-Konzentration in der Innen-
raumluft. Die Klassizierung des Messwertes erfolgt in den vier Stufen hohe,
mittlere, mäßige und niedrige Raumluftqualität und wird mit einem leicht
verständlichen Symbol angezeigt. In den beiden niedrigsten Stufen erhält der
Anwender ein optisches sowie akustisches Signal und damit eine Lüftungs-
empfehlung. Zu den weiteren Funktionen zählen die Angabe von Luftfeuchtig-
keit, Temperatur und Uhrzeit.
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-
und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise
im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen
Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-
wahren und bei Weitergabe des Gerätes mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Baulich darf das Gerät nicht verändert werden.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere
Funktionen ausfallen.
– Dieses Gerät nur innerhalb geschlossener Räume verwenden, weder
Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines
elektrischen Stromschlages besteht.
– Verwenden Sie ausschließlich das Orginal-Zubehör. Wird falsches Zubehör
verwendet, erlischt die Garantie.
– Keinesfalls Verlängerungskabel oder ähnliches, vom Hersteller nicht
zugelassenes Zubehör in Verbindung mit dem Netzgerät verwenden,
da hierdurch Brandgefahr, die Gefahr eines Stromschlages oder Verletzung
von Personen die Folge sein können.
DE

03
PPM
CO2
AirMonitor CO2
4
5
2
6
1
3

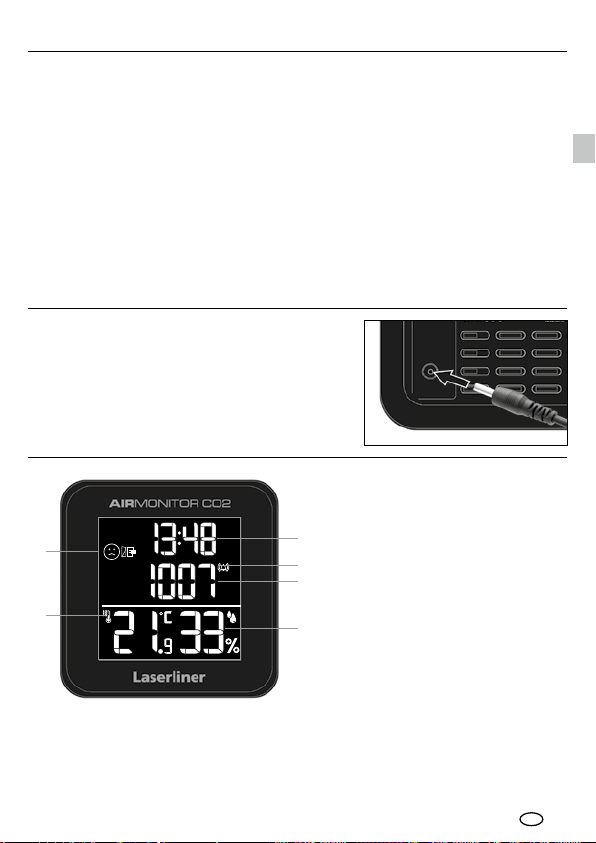

1Anzeige Indikator
Kohlendioxid (CO2)
(Smiley-/Lüftungs-Symbol)
2Akustischer Alarm
3Temperaturanzeige
Messeinheit °C
4Anzeige Uhrzeit
im 12/24 Std.-Modus
5CO2Messwertanzeige
6Anzeige Luftfeuchtigkeit
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die Sicherheit
und elektromagnetische Verträglichkeit gemäß der Richtlinien 2014/35/EU
(Niederspannung / LVD) und 2014/30/EU (elektromagnetische Verträglichkeit
/ EMV) ein.
– Hiermit erklärt Umarex GmbH & Co KG, dass das Elektrogerät AirMonitor
CO2 den Anforderungen und sonstigen Bestimmungen der europäischen
Niederspannungs-Richtlinie 2014/35/EU (LVD) und der EMV-Richtlinie
2014/30/EU entspricht.
– Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar: http://laserliner.com/info?an=AKP
Betrieb mit Netzgerät
Das Gerät wird mit dem beiliegenden
Netzgerät betrieben.
DE

04
b
a
d
c
a b c
Erklärung PPM
Der CO2-Gehalt in der Luft wird in der Einheit parts per million (Anteile pro
Million), kurz ppm, angegeben. Die vier Qualitätsstufen entsprechen der
europäischen Norm EN 13779 zur Bewertung der Raumluftqualität in
Abhängigkeit vom CO2-Gehalt.
Zeiteinstellung
1) „Uhr-Taste“ (a) 3 Sekunden gedrückt
halten. Stundenanzeige blinkt.
2) Für Wechsel zur Minuten-Einstellung
die „Uhr-Taste“ (a) drücken.
3) Einstellung Stunden/Minuten mit den
Tasten „Nacht-Modus“ (b) und
„Alarm“ (c).
aUhr-Taste zur Einstellung
der Uhrzeit
bNacht-Modus-Taste
zum Abdimmen des
Displays in der Nacht
cAlarm-Taste EIN/AUS
Stunden-Modus-Taste zum
Umschalten auf 12/24 Std.
dAnschluss Netzteil
Kalibrierung
Das Messgerät verfügt über eine automatische Selbstkalibrierung.
DEDE

05
AirMonitor CO2
Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in
Flugzeugen, an Tankstellen, oder in der Nähe von Personen
mit Herzschritmachern, sind zu beachten. Die Möglichkeit einer
gefährlichen Beeinflussung oder Störung von und durch
elektronische Geräte ist gegeben."
!
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Lagern Sie das Gerät an einem sauberen, trockenen Ort.
Sämtliche Wartungsarbeiten dürfen nur von qualiziertem Wartungspersonal
durchgeführt werden. Wartungsarbeiten sind immer dann erforderlich, wenn
das Gerät in irgendeiner Weise beschädigt wurde, wenn z. B. das Stromkabel
oder Stecker beschädigt sind, Flüssigkeiten oder Fremdkörper in das Gerät
gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, es nicht mehr
ordnungsgemäß funktioniert oder fallen gelassen wurde.

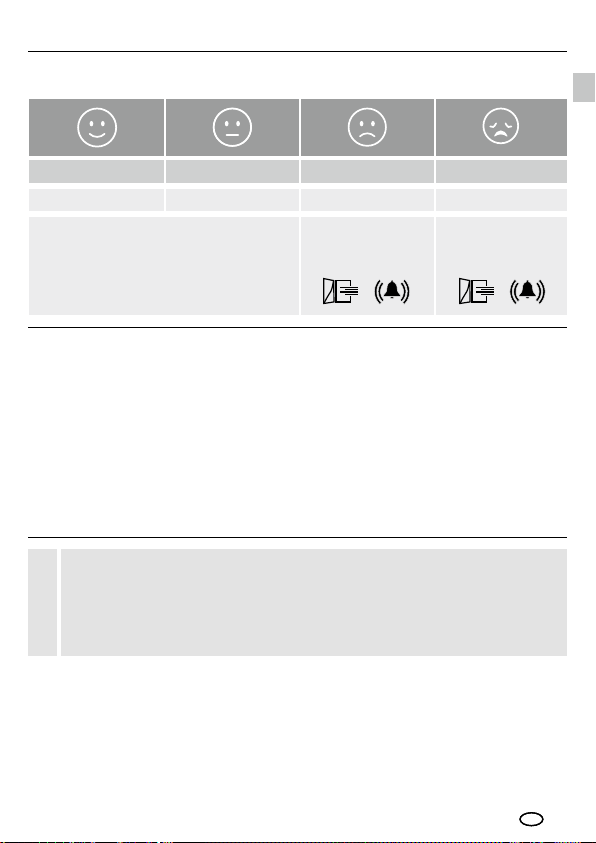

< 801
PPM PPM PPM PPM
> 801~1000 > 1001~1400 > 1401~9999
Alarm-Signalton
Dringend Lüften
Alarm-Signalton
Lüften
Anzeige Indikator Kohlendioxid (CO2)
DEDE

06
Technische Daten (Technische Änderungen vorbehalten. Rev21W18)
Messgröße Konzentration Kohlendioxid (CO2)
Luftfeuchte, Umgebungstemperatur
Umgebungstemperatur
Messbereich
Genauigkeit
-9,9°C ... 50°C
± 1°C
Luftfeuchte
Messbereich (relativ)
Genauigkeit (absolut)
Luftfeuchte (relativ)
0% ... 100%
± 3% (30% ... 70%)
± 5% (0% … 30%, 70% … 100%)
Kohlendioxid (CO2)
Messbereich
Genauigkeit
400 … 9999 ppm
± 50 ppm
Stromversorgung
Netzteil 5V/DC / 1A
Arbeitsbedingungen 0°C … 40°C, Luftfeuchtigkeit max. 80% rH,
nicht kondensierend, Arbeitshöhe max. 2000
m über NN (Normalnull)
Lagerbedingungen
-10°C … 60°C, Luftfeuchtigkeit max. 80% rH,
nicht kondensierend
Abmessungen (B x H x T)
90 x 91 x 33 mm
Gewicht 130 g
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=AKP
DE

07
AirMonitor CO2
General safety instructions
– The device must only be used in accordance with its intended purpose and
within the scope of the specications.
– The structure of the device must not be modied in any way.
– Do not expose the device to mechanical stress, extreme temperatures or
signicant vibration
– Stop using the device if one or a number of its functions fails.
– This device is to be used in enclosed spaces only; do not expose to moisture
or rain as this may result in electric shock.
– Use only genuine accessories. Use of inappropriate accessories will invalidate
the warranty.
– To avoid the risk of re, electric shock or personal injury never use extension
cables as well as accessories not approved by the manufacturer in connection
with the battery charger.
Function / Application
This measuring device determines and assesses the CO2 level in indoor air.
There are four categories for the measured value: high, average, moderate and
poor indoor air quality. This is displayed with an easy-to-understand symbol.
The user is provided with both an optical and acoustic signal for the two
lowest levels as well as a ventilation recommendation. Other functions include
humidity, temperature and time displays.
EN
Completely read through the operating instructions, the „Warranty and
Additional Information“ booklet as well as the latest information under
the internet link at the end of these instructions. Follow the instructions
they contain. This document must be kept in a safe place and passed
on together with the device.
!

08
PPM
CO2
4
5
2
6
1
3
1Carbon dioxide indicator
display (CO2)
(emoji/ventilation symbol)
2Acoustic alarm
3Temperature display:
unit of measurement °C
4Time display in 12/24
hour mode
5Measured CO2 value
display
6Humidity display
– The measuring device complies with the provisions and limit values for safety
and electromagnetic compatibility in accordance with the Low Voltage
Directive (LVD) 2014/35/EU and the Electromagnetic Compatibility (EMC)
Directive 2014/30/EU.
– Umarex GmbH & Co KG hereby declares that the electronic device AirMonitor
CO2 complies with the requirements and other conditions of the European
Low Voltage Directive 2014/35/EU (LVD) and the EMC Directive 2014/30/EU.
– The complete text of the EC declaration of conformity is available at the
following internet address: http://laserliner.com/info?an=AKP
Operation with power supply unit
The device is operated using the power
supply unit provided.
Safety instructions
Dealing with electromagnetic radiation
EN

09
AirMonitor CO2
b
a
d
c
a b c
PPM explanation
The CO2 content of the air is given in the unit ‘parts per million’, abbreviated
to ‘ppm’. The four quality levels correspond to the European standard
EN 13779 for evaluating indoor air quality as a function of the CO2 content.
Calibration
This measuring device self-calibrates automatically.
Set time
1) Hold down ‘Clock’ button (a)
for 3 seconds. Hours display ashes.
2) To set the minutes, press the ‘clock’
button (a).
3) To set hours/minutes, use the
’night mode’ (b) and ‘alarm’ (c)
buttons.
aClock button for setting
the time
bNight mode button for
dimming the display at
night
cAlarm button ON/OFF
Hours button for switching
between 12 and 24 hour
clock modes
dPower supply connection
EN

10
Carbon dioxide indicator display (CO2)
Local operating restrictions – for example, in hospitals, aircraft,
petrol stations or in the vicinity of people with pacemakers – may apply.
Electronic devices can potentially cause hazards or interference or
be subject to hazards or interference.
!
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning agents,
scouring agents and solvents. Store the device in a clean and dry place.
Maintenance work may only be carried out by qualied maintenance personnel.
Maintenance is required if the device is damag ed in any way, for example, if the
power cable or plug are damaged, there has been ingress of liquids or foreign
bodies into the device, if the device has been rained on or subjected to moisture,
if it is no longer functioning correctly, or has been dropped.
EN
< 801
PPM PPM PPM PPM
> 801~1000 > 1001~1400 > 1401~9999
Alarm signal tone
Ventilation
urgently required
Alarm signal tone
Ventilation
required

11
AirMonitor CO2
Technical data (Subject to technical changes without notice. Rev21W18)
Variable Carbon dioxide (CO2) concentration
Ambient temperature, Humidity
Ambient temperature
Measuring range
Accuracy
-9,9°C ... 50°C
± 1°C
Humidity
Measuring range (relative)
Accuracy (absolute)
Humidity (relative)
0% ... 100%
± 3% (30% ... 70%)
± 5% (0% … 30%, 70% … 100%)
Carbon dioxide (CO2)
Measuring range
Accuracy
400 … 9999 ppm
± 50 ppm
Power supply
5V/DC / 1A power supply
Operating conditions 0°C … 40°C, max. humidity, 80% rH,
no condensation, max. working altitude 2000 m
above sea level
Storage conditions -10°C … 60°C, max. humidity, 80% rH,
no condensation
Dimensions (W x H x D)
90 x 91 x 33 mm
Weight 130 g
EU directives and disposal
This device complies with all necessary standards for the
free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European Directive
on waste electrical and electronic equipment.
Further safety and supplementary notices at:
http://laserliner.com/info?an=AKP
EN

12
Algemene veiligheidsaanwzingen
– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven
specicaties.
– De bouwwijze van het apparaat mag niet worden veranderd!
– Stel het apparaat niet bloot aan mechanische belasting, extreme
temperaturen of sterke trillingen.
– Het apparaat mag niet meer worden gebruikt als één of meerdere functies
uitvallen.
– Gebruik dit apparaat alleen in gesloten ruimtes en stel het niet bloot aan
vocht of regen, omdat dit kan leiden tot een elektrische schok.
– Gebruik uitsluitend het originele toebehoren. Wanneer verkeerd toebehoren
worden gebruikt, komt de garantie te vervallen.
– Gebruik in geen geval verlengkabels of iets dergelijks en niet door de
fabrikant toegelaten toebehoren in combinatie met het laadtoestel omdat
dit kan leiden tot brandgevaar, gevaar voor elektrische schokken of
persoonlijk letsel.
Functie / Toepassing
Het meettoestel bepaalt en beoordeelt de CO2-concentratie van de
vertreklucht. De meetwaarde wordt geclassiceerd in vier niveaus, hoge,
gemiddelde, matige en geringe vertrekluchtkwaliteit en wordt aangeduid met
een eenvoudig te begrijpen symbool. In de beide laagste niveaus wordt een
optisch en akoestisch signaal gegenereerd en daarmee een ventilatieadvies
gegeven. Tot de andere functies behoren de vermelding van luchtvochtigheid,
temperatuur en tijd.
Lees de handleiding, de bijgevoegde brochure 'Garantieen
aanvullende aanwijzingen' evenals de actuele informatie
en aanwijzingen in de internet-link aan het einde van deze handleiding
volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar
deze documentatie en geef ze door als u het apparaat doorgeeft.
!
NL

13
PPM
CO2
AirMonitor CO2
4
5
2
6
1
3
1Weergave indicator
kooldioxide (CO2)
(smiley-/ventilatiesymbool)
2Akoestisch alarm
3Temperatuurweergave
meeteenheid °C
4Weergave tijd in
12/24-uursmodus
5Weergave CO2-
meetwaarde
6Weergave luchtvochtigheid
– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de
veiligheid en de elektromagnetische compatibiliteit conform de richtlijnen
2014/35/EU (laagspanning / LVD) en 2014/30/EU (elektromagnetische
compatibiliteit / EMC).
– Bij dezen verklaart Umarex GmbH & Co KG dat het elektrische toestel
AirMonitor CO2 voldoet aan wezenlijke vereisten en andere bepalingen van
de Europese laagspanningsrichtlijn 2014/35/EU (LVD) en de EMC-richtlijn
2014/30/EU.
– De volledige tekst van de EG-verklaring van overeenstemming is beschikbaar
onder het volgende internetadres: http://laserliner.com/info?an=AKP
Bedrijf met netadapter
Het toestel kan gebruikt met de
bijgeleverde netadapter.
Veiligheidsinstructies
Omgang met elektromagnetische straling
NL

14
b
a
d
c
a b c
Verklaring PPM
Het CO2-gehalte in de lucht wordt weergegeven in de eenheid 'parts per mil-
lion' (aandelen per miljoen), kort ppm. De 4 kwaliteitsniveaus komen overeen
met de Europese norm EN 13779 voor de beoordeling van de vertrekluchtkwa-
liteit in relatie tot het CO2-gehalte.
Kalibratie
Het meetapparaat beschikt over een automatische zelfkalibratie.
Tijdinstelling
1) 'Tijdtoets' (a) 3 seconden ingedrukt houden.
Uurweergave knippert.
2) Voor het omschakelen naar de
minuteninstelling, de 'Tijdtoets' (a)
ingedrukt houden.
3) Instelling uren/minuten met de toetsen
'Nachtmodus' (b) en 'Alarm' (c).
aTijdtoets voor het instellen
van de tijd
bNachtmodus-toets om
het display 's nachts te
dimmen
cAlarmtoets AAN/UIT
Uurmodus-toets voor het
omschakelen tussen 12 en
24 uur
dAansluiting netadapter
NL

15
AirMonitor CO2
Weergave indicator kooldioxide (CO2)
Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen,
op pompstations of in de buurt van personen met een pacemaker,
moeten in acht worden genomen. Een gevaarlijk effect op of storing
van en door elektronische apparaten is mogelijk.
!
Opmerkingen inzake onderhoud en reiniging
Reinig alle componenten met een iets vochtige doek en vermijd het gebruik
van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een
schone, droge plaats.
Alle onderhoudswerkzaamheden mogen alleen worden uitgevoerd door
gekwaliceerd onderhoudspersoneel. Onderhoudswerkzaamheden zijn altijd
vereist als het toestel op een of andere wijze beschadigd geraakt is, als bijv. de
stroomkabel of stekker beschadigd is, vloeistoffen of vreemde voorwerpen in het
toestel terecht zijn gekomen, het toestel was blootgesteld aan regen of vocht,
het toestel niet meer correct functioneert of gevallen is.
NL
< 801
PPM PPM PPM PPM
> 801~1000 > 1001~1400 > 1401~9999
Alarmsignaal
dringend
ventileren
Alarmsignaal
ventileren

16
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde
normen voor het vrije goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens de
Europese richtlijn voor oude elektrische en elektronische
apparatuur gescheiden verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder:
http://laserliner.com/info?an=AKP
Technische gegevens (Technische veranderingen voorbehouden. Rev21W18)
Meeteenheid Concentratie kooldioxide (CO2)
Omgevingstemperatuur, Luchtvochtigheid
Omgevingstemperatuur
Meetbereik
Nauwkeurigheid
-9,9°C ... 50°C
± 1°C
Luchtvochtigheid
Meetbereik (relatief)
Nauwkeurigheid (absoluut)
Luchtvochtigheid (relatief)
0% ... 100%
± 3% (30% ... 70%)
± 5% (0% … 30%, 70% … 100%)
Kooldioxide (CO2)
Meetbereik
Nauwkeurigheid
400 … 9999 ppm
± 50 ppm
Stroomverzorging
Netadapter 5V/DC / 1A
Werkomstandigheden 0°C … 40°C, luchtvochtigheid max. 80% rH,
niet-condenserend, werkhoogte max. 2000 m
boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C … 60°C, luchtvochtigheid max.
80% rH, niet-condenserend
Afmetingen (B x H x D)
90 x 91 x 33 mm
Gewicht 130 g
NL

17
AirMonitor CO2
Almindelige sikkerhedshenvisninger
– Apparatet må kun bruges til det tiltænkte anvendelsesformål
inden for de givne specikationer.
– Konstruktionsmæssigt må apparatet ikke ændres.
– Apparatet må ikke udsættes for mekanisk belastning, meget
høje temperaturer eller kraftige vibrationer.
– Apparatet må ikke anvendes længere, hvis en eller ere funktioner svigter.
– Dette apparat må kun bruges i lukkede rum; må ikke udsættes for fugt eller
regn, da der ellers er risiko for elektrisk stød.
– Brug kun originalt tilbehør. Hvis der anvendes forkert tilbehør, bortfalder
garantien.
– Brug under ingen omstændigheder forlængerledning eller lignende tilbehør,
som ikke er godkendt af producenten i forbindelse med opladeren, da
konsekvensen af dette kan være brandfare, fare for et elektrisk stød eller
kvæstelse af personer.
Funktion / Anvendelsesformål
Måleren beregner og analyserer CO2-koncentrationen i rumluften.
Måleresultatet opdeles i de re niveauer god, middel, moderat og dårlig
rumluftkvalitet og vises med et let forståeligt symbol. På de to laveste
niveauer modtager brugeren et optisk og akustisk signal og dermed en
ventilationsanbefaling. Yderligere funktioner er angivelse af luftfugtigheden,
temperaturen og klokkeslættet.
Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte
„Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og
henvisninger på internet-linket i slutning af denne vejledning fuldstændigt
igennem. Følg de heri inde-holdte instrukser. Dette dokument skal
opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.
!
DA

18
PPM
CO2
4
5
2
6
1
3
1Indikator for kuldioxid (CO2)
(smiley-/ventilationssymbol)
2Akustisk alarm
3Temperaturvisning
måleenhed °C
4Visning af klokkeslæt i
12/24-timers format
5Visning af CO2-måleværdi
6Visning af luftfugtighed
– Måleren overholder forskrifterne og grænseværdierne for sikkerhed og
elektromagnetisk kompatibilitet iht. lavspændingsdirektiv 2014/35/EU samt
elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
– Hermed erklærer Umarex GmbH & Co KG, at elapparatet AirMonitor CO2
opfylder kravene og øvrige bestemmelser i det europæiske
lavspændingsdirektiv 2014/35/EU og EMC-direktivet 2014/30/EU.
– EU-overensstemmelseserklæringens fulde tekst kan ndes på følgende
hjemmeside: http://laserliner.com/info?an=AKP
Drift med strømforsyning
Apparatet benyttes med den medfølgende
strømforsyning.
Sikkerhedsanvisninger
Omgang med elektromagnetisk stråling
DA

19
AirMonitor CO2
b
a
d
c
a b c
Forklaring af PPM
CO2-indholdet i luften angives i enheden parts per million (milliontedele), for-
kortet ppm. De re kvalitetsniveauer svarer til den europæiske standard
EN 13779 for vurdering af rumluftkvaliteten mht. CO2-indholdet.
Kalibrering
Måleren er forsynet med automatisk selvkalibrering.
Tidsindstilling
1) Hold "urknappen" (a) trykket ind i
3 sekunder. Timeviseren blinker.
2) Tryk på "urknappen" (a) for at skifte
til minutindstilling.
3) Indstilling af timer/minutter med
knapperne "nat" (b) og "alarm" (c).
aUrknap til indstilling af
klokkeslættet
bNatknap til dæmpning af
displaylyset om natten
cAlarmknap TIL/FRA
Timeformatknap til skift
mellem 12/24 timer
dTilslutning af strømforsyning
DA

20
Indikator for kuldioxid (CO2)
Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i y eller i
nærheden af personer med pacemaker, skal iagttages. Risikoen for
farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
!
Anmærkninger vedr. vedligeholdelse og pleje
Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade
brug af rengørings-, skure- og opløsningsmidler. Apparatet skal opbevares på
et rent og tørt sted.
Vedligeholdelsesarbejde må kun udføres af kvaliceret vedligeholdelsespersonale.
Vedligeholdelse er nødvendig, hvis apparatet er blevet beskadiget, f.eks. hvis
strømkablet eller stikket er beskadiget, væsker eller fremmedlegemer er trængt
ind i apparatet, det har været udsat for regn eller fugt, det ikke længere
fungerer rigtigt eller er faldt ned.
DA
< 801
PPM PPM PPM PPM
> 801~1000 > 1001~1400 > 1401~9999
Alarmsignal
ventilation
tvingende
nødvendig
Alarmsignal
ventilation
