LaserLiner ThermoMaster Plus User manual

ThermoMaster Plus
02
12
22
32
42
52
62
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL

02
DE
Funktion / Verwendung
Das digitale Thermometer dient zur Temperaturmessung und Messung von Temperaturuntschieden mit Hilfe
von austauschbaren Thermoelementen / -Fühler des Typs K, J, T und E. Bevorzugte Einsatzorte für die Tempe-
raturmessung sind Labore und Anwendungen in der Industrie. Mit Hilfe der MAX-Funktion sind Grenzwert-
überschreitungen bei längeren Messreihen zu ermitteln.
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie
die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig
durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und
bei Weitergabe des Gerätes mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.
– Nicht geeignet für explosionsgefährdete Bereiche oder diagnostische Messungen
im medizinischen Bereich.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und
die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit
oder starken Vibrationen aus.
– Der Thermomessfühler (K-Typ) darf nicht unter Fremdspannung betrieben werden.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen
oder die Batterieladung schwach ist.
– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen
Benutzung des Gerätes.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit
gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen oder in der
Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen
Beeinussung oder Störung von und druch elektronischer Geräte ist gegeben.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen
Wechselfeldern kann die Messgenauigkeit beeinusst werden.
Sicherheitshinweise
Umgang mit RF Funkstrahlung
– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und
Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.
– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp ThermoMaster Plus den Anforde-
rungen und sonstigen Bestimmungen der europäischen Richtlinie für Funkanlagen (Radio Equipment
Richtlinie) 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter
der folgenden Internetadresse verfügbar: http://laserliner.com/info?an=AHQ

ThermoMaster Plus
03
DE

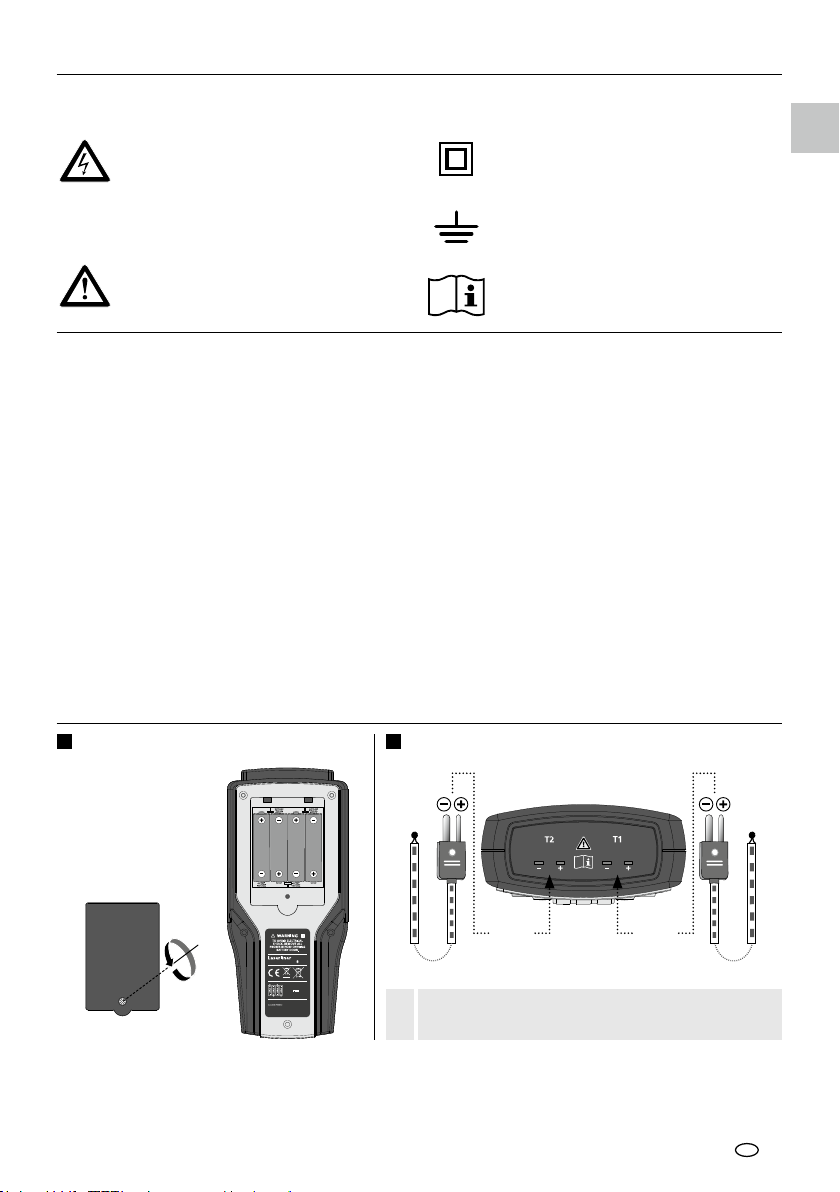

Symbole
Warnung vor gefährlicher elektrischer
Spannung: Durch ungeschützte, span-
nungsführende Bauteile im Gehäuse-
inneren kann eine ausreichende Gefahr
ausgehen, Personen dem Risiko eines
elektrischen Schlags auszusetzen.
Warnung vor einer Gefahrenstelle
Schutzklasse II: Das Prüfgerät verfügt
über eine verstärkte oder doppelte
Isolierung.
Erdpotential
Bedienungsanleitung beachten
Allgemeine Hinweise
1Batterien einlegen
Das Batteriefach öffnen
und Batterien gemäß
den Installations-
symbolen einlegen.
Dabei auf korrekte
Polarität achten.
2Anschluss der Thermoelemente
T2 T1
Beachten Sie die Polaritätsangabe auf dem Thermo-
element sowie an dem Anschluss des Gerätes.
!
ThermoMaster Plus
Rev19W03
A quality product from
GmbH & Co. KG
Donnerfeld 2, 59757 Arnsberg
Germany,Tel.: [phone]
Fax: -333, www.laserliner.com
(4 x 1.5V AAA)
6.0V
Batteries:
– Ist das Thermometer starken Schwankungen der Umgebungstemperatur unterworfen, warten Sie nach
Stabilisierung der Temperatur vor der Durchführung einer Messung 20 Minuten.
– Sorgen Sie immer für eine gute Wärmekopplung an die Messstelle, um Messfehler durch Temperaturver-
luste zu vermeiden.
– Beachten Sie, dass alle Thermometer mit Kontaktfühler die Messstelle beeinussen, und durch ihre Wär-
mekapazität eine Verringerung der wirklichen Temperatur herbeiführen können. Dem Thermoelement
sollte daher möglichst mehr Wärmeenergie zugeführt werden als es abführen kann.
– Ist kein Messfühler angeschlossen, erscheinen vier Striche in der Zeile A.
– Liegt die gemessene Temperatur außerhalb des Messbereichs, zeigt das Gerät Lo oder Hi an.
– Verwenden Sie nur die richtigen Thermoelement-Typen (Typ K, J, T oder E) und achten Sie darauf, dass
im Gerät der passende Typ eingestellt ist. Ein falscher Typ kann erhebliche Messfehler verursachen.
– Ein Thermoelement ist der Alterung unterworfen, auch stark abhängig von den jeweiligen Einsatz-
bedingungen, und sollte daher regelmässig überprüft werden.
– Starker Druck oder mechanische Verformung können die Gitterstruktur verändern, und haben damit
Einuss auf die abgegebene Thermospannung des Elementes.
– Thermometer und Thermoelemente haben unterschiedliche Messbereiche und Genauigkeiten und
müssen getrennt betrachtet werden.

04
DE

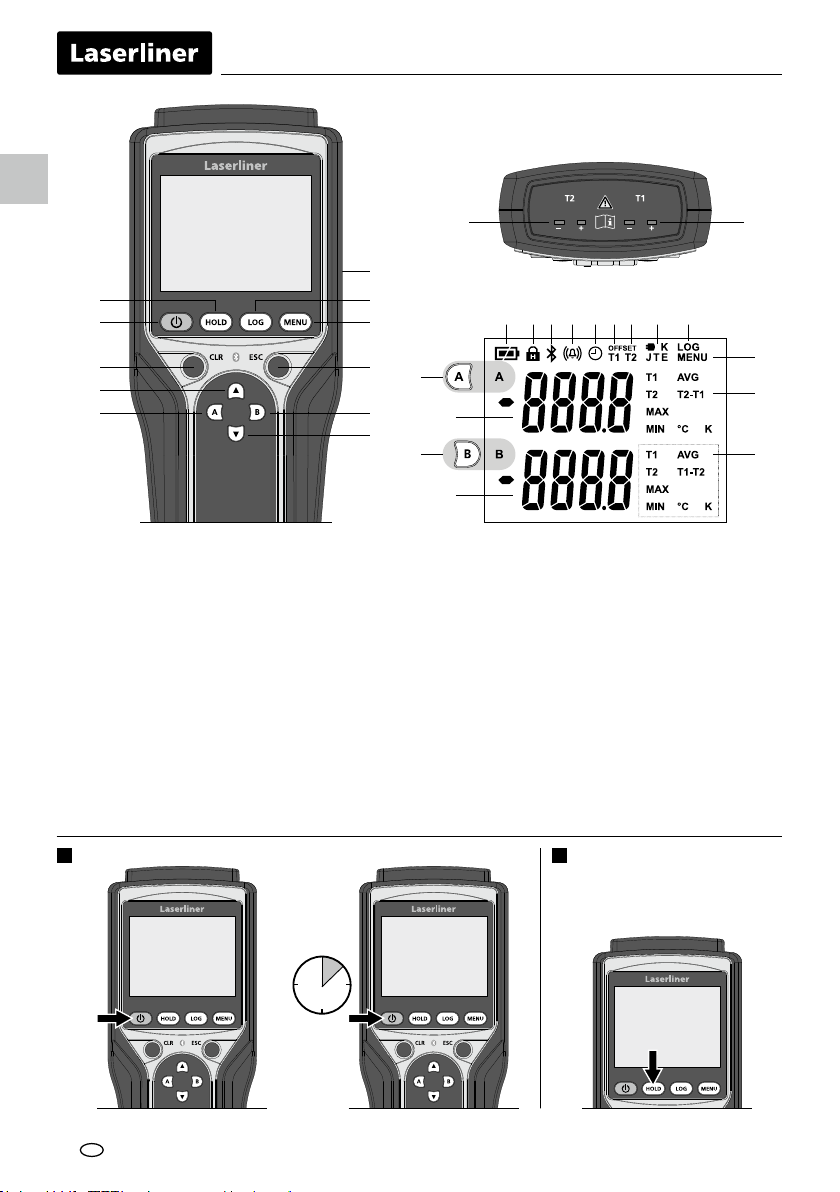

3ON OFF 4HOLD-Funktion
Bei der HOLD-Funktion wird die
letzte angezeigte Messung bzw.
Messwert im Display gehalten.
1
2
3
4
5
6
7
8
9
10
11
12
13
*
**
Aktuellen
Messwert halten
ON/OFF
MAX / MIN / AVG
zurücksetzen; Alarm
aus
Menüauswahl ändern
Anzeige MAX / MIN /
AVG / T2-T1 für T1*
Batteriefach
(Rückseite)
Speicherfunktion
Einstellungsmenü
Menü verlassen /
Alarm auschalten
Anzeige MAX / MIN /
AVG / T1-T2 für T2*
Menüauswahl ändern
Eingang Thermo-
elemente T2
Eingang Thermo-
elemente T1
bei zwei ange-
schlossenen Fühlern
bei einem ange-
schlossenen Fühler
Speicher
Menü
T2-T1: Wert T2-T1
T1: Fühler T1
T2: Fühler T2
MAX: MAX-Wert
MIN: MAX-Wert
AVG: durchschnitt-
licher Wert
T1-T2: Wert T1-T2
°C K: Einheiten
a
b
c
d
e
f
g
h
i
j
Messwert T1* /
Messwert T2**
Messwert T2*
Batterieladung
HOLD-Funktion
Bluetooth
Alarm
Automatische
Abschaltung
Offsettemperatur T1
Offsettemperatur T2
Fühlertyp
k
l
m
n
1 7
6
2
3
5
4
8
9
10
11
2 sec
12 13
c d e f g h i j k
n
m
l
a
b
5
10

ThermoMaster Plus
05
DE
Temperaturmessung (T1, T2)
Der Messwert des angeschlossenen Fühlers T1
oder T2 wird bei der Messung mit einem Fühler in
Zeile A angezeigt. Im Display wird angezeigt, ob
T1 oder T2 angeschlossen ist.
Der Messwert des Fühlers T1 wird in Zeile A
angezeigt. Zeile B zeigt den Messwert des
Fühlers T2.
Mit einem Fühler Mit zwei Fühlern
Anzeige MAX / MIN / AVG / T2-T1
Mit einem Fühler
TIPP: Wenn Zeile A auf MAX
und Zeile B auf MIN gestellt
wird, kann mit einem Fühler
ein direkter MAX-/Min-Ver-
gleich gemacht werden.
!
5
6

06
DE

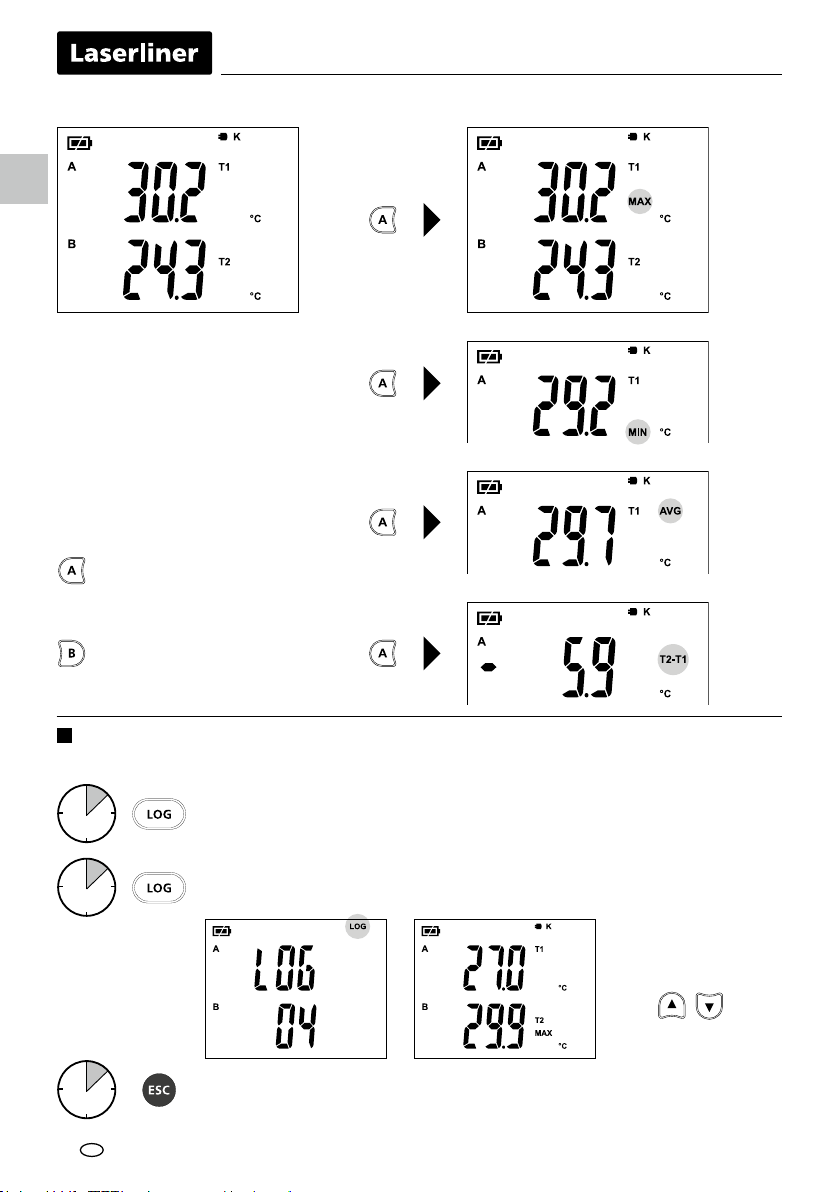

Mit zwei Fühlern (Beispiel T1)
Drücken der Taste A zeigt die
Werte MAX, MIN, AVG des
Fühlers T1 sowie den Differenz-
wert T2-T1 an.
Drücken der Taste B zeigt die
Werte MAX, MIN, AVG des
Fühlers T2 sowie den Differenz-
wert T1-T2 an.
Speicher-Funktion / Speicher abrufen
Durch kurzes Drücken der Taste LOG wird die aktuelle Messwertansicht auf dem
nächsten freien Speicherplatz gesichert. Eine erfolgreiche Speicherung wird durch
ein akustisches Signal bestätigt.
Durch kurzes Drücken der Taste ESC wird der Messwertspeicher verlassen.
Durch langes Drücken der Taste LOG wird der Messwertspeicher aufgerufen.
Messwertansicht und Speicherplatz werden im Wechsel angezeigt.
1 sec
1 sec
3 sec
Das Gerät verfügt über 10 Speicherplätze.
Speicherplatz
wechseln
7

ThermoMaster Plus
07
DE

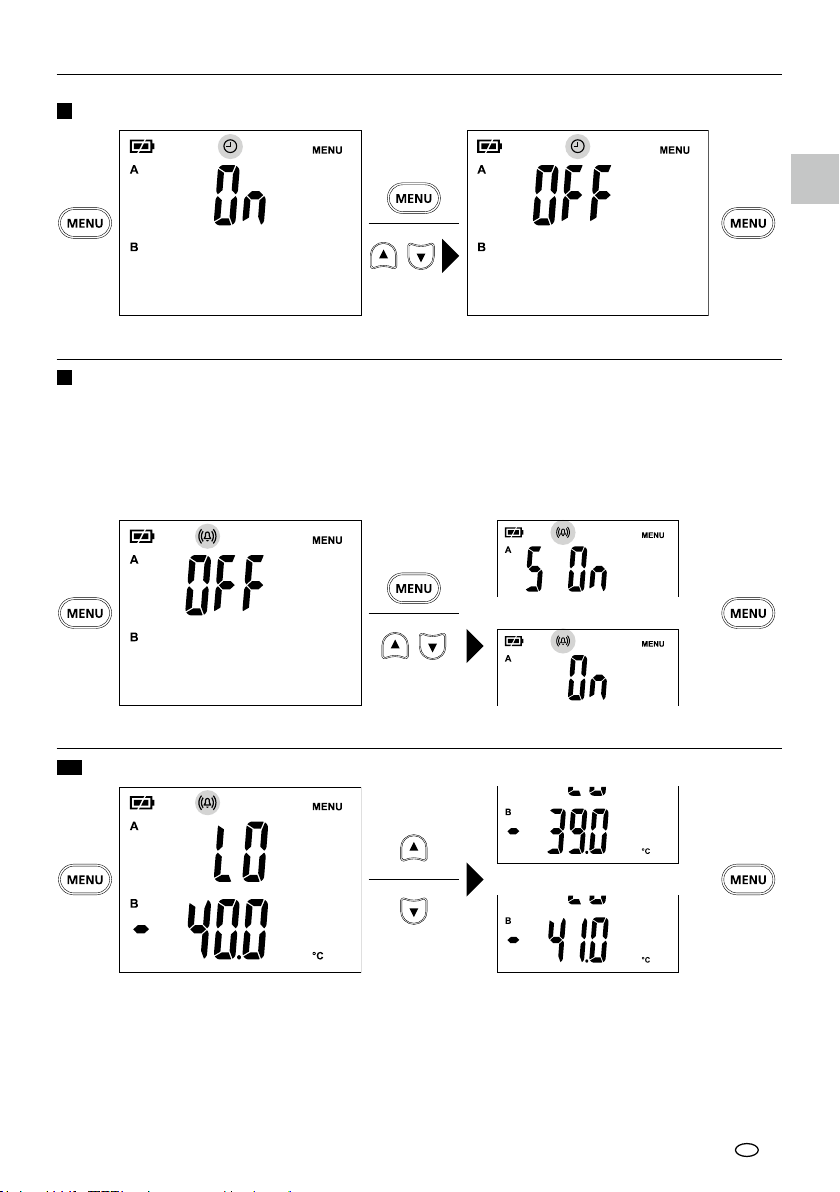

9Temperaturalarm
Temperaturalarm LO
8Automatische Abschaltung
Autom. Abschaltung aktiviert
Alarm deaktiviert
Werkseinstellung: -40 °C
Autom. Abschaltung deaktiviert
Alarm (3 Sekunden)
Alarm (10 Minuten)
1x
2x
3x
bestätigen /
nächster
Menüpunkt
bestätigen /
nächster
Menüpunkt
Auswahl
ändern
Auswahl
ändern
Auswahl
ändern
nächster
Menü-
punkt
nächster
Menü-
punkt
nächster
Menü-
punkt
Durch Einschalten der Funktion „Temperaturalarm“ werden Abweichungen vom gewünschten Termpe-
raturbereich durch Blinken des Symbols (f) im Display und einen Signalton in 2 Stufen (10 Minuten /
3 Sekunden) angezeigt. Der Temperaturalarm kann durch Drücken der Taste ESC beendet werden und
wird im Menü auf „OFF“ gesetzt.
Der Temperaturbereich kann festgelegt werden. siehe Kapitel 10 „Temperaturalarm LO“ und Kapitel 11
„Temperaturalarm HI“
10

08
DE
13
Offset-Temperatur T1 / T2
Einstellen der Temperatureinheit
Offset T1 deaktiviert Offset T1 aktiviert
Im Display wird angezeigt, wenn eine
Offset-Temperatur eingestellt ist.
T1: 5x
T2: 7x
9x
Auswahl
bestätigen
Auswahl
ändern
niedrigster Wert: -10 °C
höchster Wert: 10 °C
Temperaturalarm HI
Werkseinstellung: 400 °C
° Celsius
4x
nächster
Menü-
punkt
nächster
Menü-
punkt
bestätigen /
nächster
Menüpunkt
Auswahl
ändern
11
12
Kelvin

ThermoMaster Plus
09
DE
15
14

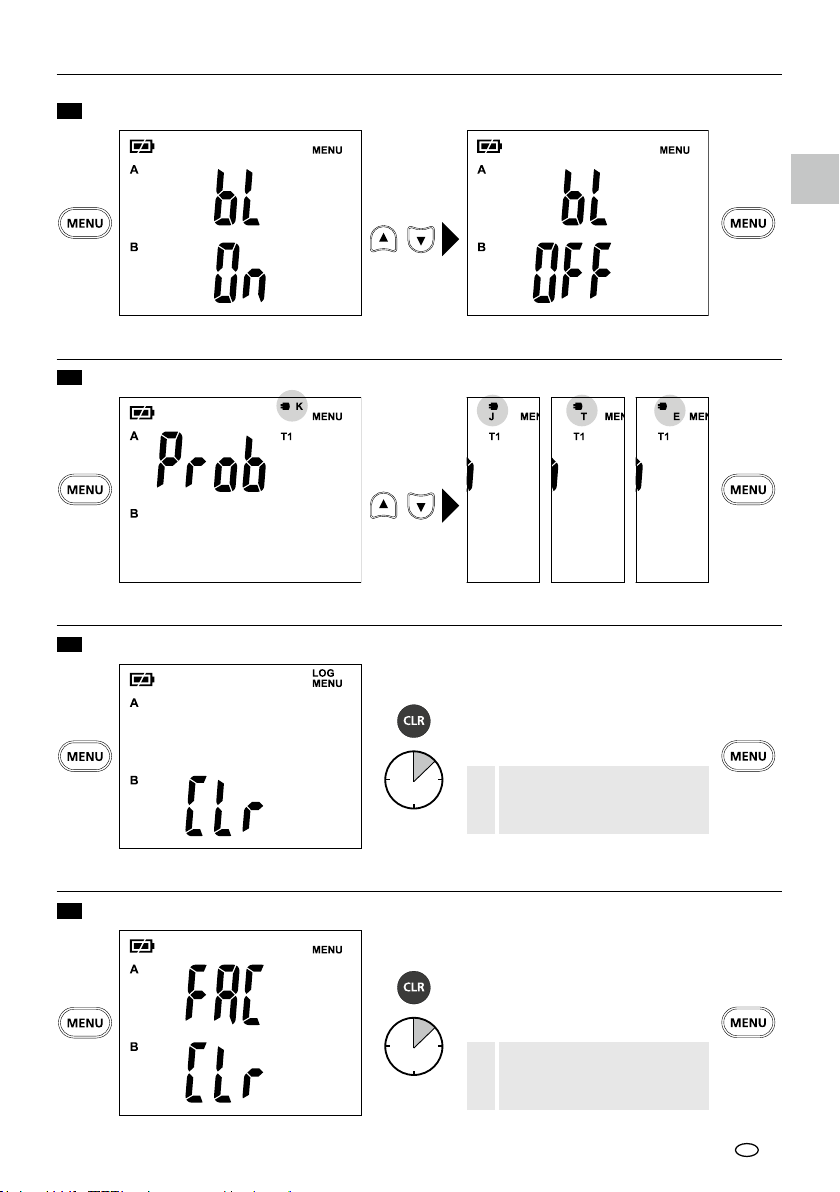

Typ des Thermoelements festlegen
LCD-Backlight
Typ K Typ J Typ T Typ E
T1: 11x
T2: 12x
10x
Auswahl
ändern
Auswahl
ändern
16
17
Speicher löschen
Werkseinstellung wiederherstellen
13x
14x
nächster
Menü-
punkt
nächster
Menü-
punkt
nächster
Menü-
punkt
nächster
Menü-
punkt
3 sec
3 sec
Während des Löschvorgangs
blinkt die Displayanzeige.
Sobald der Speicher gelöscht
wurde, ertönt ein Signal.
Der Löschvorgang kann
nicht abgebrochen oder
widerrufen werden.
!
Während der Wiederherstellung
der Werkseinstellung blinkt die
Displayanzeige. Sobald die Werks-
einstellung wiederhergestellt ist,
ertönt ein Signal.
Der Löschvorgang kann
nicht abgebrochen oder
widerrufen werden.
!

10
DE
Hinweise zur Wartung und Pege
Kalibrierung
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz
von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie den Akkupack vor einer längeren Lagerung.
Lagern Sie das Gerät an einem sauberen, trockenen Ort. Objektive nicht an der Linse berühren.
Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse
zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.
Achten Sie darauf, dass die Bluetooth®*-Schnittstelle des mobilen Endgerätes aktiviert ist.
!
Zur Nutzung der Bluetooth®*-Funktion wird eine Applikation benötigt.
Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen:
Applikation (App)
Datenübertragung
Das Gerät verfügt über eine Bluetooth®*-Funktion, die die Datenübertragung mittels Funktechnik
zu mobilen Endgeräten mit Bluetooth®*-Schnittstelle erlaubt (z.B. Smartphone, Tablet).
Die Systemvoraussetzung für eine Bluetooth®*-Verbindung nden Sie unter
http://laserliner.com/info?an=ble
Das Gerät kann eine Bluetooth®*-Verbindung mit Bluetooth 4.0 kompatiblen Endgeräten aufbauen.
Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den
Umgebungsbedingungen, wie z.B. der Dicke und Zusammensetzung von Wänden, Funkstörquellen,
sowie den Sende-/Empfangseigenschaften des Endgerätes, ab.
Bluetooth®* ist nach dem Einschalten immer aktiviert, da das Funksystem auf sehr geringen
Stromverbrauch ausgelegt ist.
Ein mobiles Endgerät kann sich mittels einer App mit dem eingeschalteten Messgerät verbinden.
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
Nach dem Start der Applikation und aktivierter Bluetooth®*-Funktion kann eine Verbindung zwischen
einem mobilen Endgerät und dem Messgerät hergestellt werden. Erkennt die Applikation mehrere
aktive Messgeräte, wählen Sie das passende Messgerät aus.
Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.
Standard view
Wird ein Thermoelement entfernt und wieder eingesetzt, wird die Displayanzeige auf die Standard-
Anzeige (Anzeige nach dem Einschalten mit eingestecktem Thermoelement) zurück gesetzt. Die
Standard-Anzeige kann auch durch Drücken der Taste ESC eingestellt werden.
18

ThermoMaster Plus
11
DE
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr
innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie
für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=AHQ
Technische Daten Technische Änderungen vorbehalten. 19W35
Messgröße Kontakttemperatur
Funktionen Alarm, Dauermessung, Differenz, Hold, Min/Max, Mittelwert
Messbereich Kontakttemperatur Typ K: -150°C … 1370°C
Typ T: -150°C … 400°C
Typ J: -150°C … 1200°C
Typ E: -150°C … 900°C
Genauigkeit Kontakttemperatur Bei Umgebungstemperatur 18°C ... 28°C:
-150°C ... -100°C (±(0,2% vom Messwert + 1°C))
-100°C ... -1370°C (±(0,1% vom Messwert + 1°C))
Auflösung Kontakttemperatur 0,1°C
Messbereich Thermoelement -50°C … 300°C
Schnittstelle Bluetooth
Anschlüsse Thermoelement Typ K/J/T/E
Maßeinheit °C (Celsius), K (Kelvin)
Speicher 10 Speicherplätze
Automatische Abschaltung nach 20 Minuten
Stromversorgung 4 x 1,5V LR03 (AAA)
Betriebsdauer ca. 100 Std.
Betriebsdaten Funkmodul Schnittstelle Bluetooth LE 4.x; Frequenzband: ISM Band
2400-2483.5 MHz, 40 Kanäle; Sendeleistung: max. 10 mW;
Bandbreite: 2 MHz; Bitrate: 1 Mbit/s; Modulation: GFSK / FHSS
Arbeitsbedingungen
0°C … 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend,
Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen -20°C … 60°C, Luftfeuchtigkeit max. 80% rH, nicht kondensie-
rend
Abmessungen (B x H x T) 75 x 167 x 35 mm
Gewicht 216 g (inkl. Batterien)

Function / Application
The digital thermometer is used to measure temperature and temperature differences with the aid of
exchangeable type K/J/T/E thermcouples/sensors. The digital thermometer is predominantly used for
temperature measurement in laboratories and in industrial applications. With the aid of the MAX function
it is possible to determine limit temperature infringements in extended series of measurements.
Safety instructions
Dealing with RF radiation
– The measuring device complies with electromagnetic compatibility regulations and limits in accordance
with the EMC Directive 2014/30/EU which is covered by the Radio Equipment Directive 2014/53/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol stations or in the vicinity of people
with pacemakers – may apply. Electronic devices can potentially cause hazards or interference or be
subject to hazards or interference.
– The measuring accuracy may be affected when working close to high voltages or high electromagnetic
alternating elds.
Safety instructions
Dealing with electromagnetic radiation
– The measuring device is equipped with a wireless interface.
– The measuring device complies with electromagnetic compatibility and wireless radiation regulations
and limits in accordance with the RED 2014/53/EU.
– Umarex GmbH & Co. KG hereby declares that the ThermoMaster Plus radio-based system complies with
the requirements and other stipulations of the European Radio Equipment Directive 2014/53/EU (RED).
The EU Declaration of Conformity can be found in its entirety at the following address:
http://laserliner.com/info?an=AHQ
General safety instructions
– The device must only be used in accordance with its intended purpose and within the scope
of the specications.
– Not suitable for potentially explosive areas or medical diagnoses.
– The measuring tools and accessories are not toys. Keep out of reach of children.
– Modications or changes to the device are not permitted, this will otherwise invalidate the approval
and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures, moisture or signicant vibration.
– Do not power the thermocouple (K-type) with an external voltage.
– The device must no longer be used if one or more of its functions fail or the battery charge is weak.
– Please ensure compliance with the safety regulations set out by local and national authorities with
regard to the correct and proper use of the device.
Completely read through the operating instructions, the „Warranty and Additional Information“
booklet as well as the latest information under the internet link at the end of these instructions.
Follow the instructions they contain. This document must be kept in a safe place and passed on
together with the device.
!
12
EN

ThermoMaster Plus
1 2
T2 T1
ThermoMaster Plus
Rev19W03
A quality product from
GmbH & Co. KG
Donnerfeld 2, 59757 Arnsberg
Germany,Tel.: [phone]
Fax: -333, www.laserliner.com
(4 x 1.5V AAA)
6.0V
Batteries:
Pay attention to the polarity information on the
thermocouple as well as on the device connection.
!
General instructions
Symbols
Warning about hazardous electrical
voltage: Unprotected live components
inside the device housing are capable
of posing a risk of electric shock.
Danger area warning
Open the battery com-
partment and insert
batteries according
to the symbols.
Be sure to pay
attention to polarity.
Inserting batteries Connecting thermocouples
– If the thermometer is subject to large uctuations in the ambient temperature, after the temperature
has stabilised, wait 20 minutes before performing a measurement.
– Always ensure adequate thermal coupling at the measuring point in order to avoid measuring errors
caused by temperature loss.
– Please note that all thermometers with a contact sensor inuence the measurement and their
thermal capacity can reduce the actual temperature. More thermal energy should therefore be applied
to the thermocouple than it can dissipate.
– Four lines will appear in line A if no thermocouple is connected.
– Lo or Hi will be displayed if the measured temperature is outside the measuring range.
– Only use the correct type of thermocouple (type K, J, T or E) and make sure that the device is set
to the corresponding type. The wrong type can cause signicant measuring errors.
– In addition to being subject to ageing, a thermocouple is also greatly depending on the operating
conditions and should therefore be checked regularly.
– High pressure or mechanical deformation can change the grid structure and therefore have an inuence
on the thermoelectric voltage output.
– The thermometer and thermocouples have different measuring ranges and accuracies and therefore
need to be considered separately.
Protection class II: The test device
has reinforced or double insulation.
Earth potential
Read operating instructions
13
EN

3ON OFF
1 7
6
2
3
5
4
8
9
10
11
2 sec
12 13
c d e f g h i j k
n
m
l
a
b
5
10
4HOLD function
The HOLD function shows the
last measurement or measured
value in the display.
a
b
c
d
e
f
g
h
i
j
k
l
m
n
1
2
3
4
5
6
7
8
9
10
11
12
13
*
**
Measured value T1* /
Measured value T2**
Measured value T2*
Battery charge
HOLD function
Bluetooth
Alarm
Auto power off
Offset temperature T1
Offset temperature T2
Thermocouple type
Memory
Menu
T2-T1: Value T2-T1
T1: Thermo-
couple T1
T2: Thermo-
couple T2
MAX: MAX value
MIN: MAX value
AVG: Average value
T1-T2: Value T1-T2
°C K: Units
Hold current
measured value
ON/OFF
Reset MAX / MIN /
AVG; alarm OFF
Change menu selection
Show MAX / MIN /
AVG / T2-T1 for T1*
Battery compartment
(rear)
Memory function
Settings menu
Exit menu /
Switch off alarm
Show MAX / MIN /
AVG / T1-T2 for T2*
Change menu selection
Input for
thermocouple T2
Input for
thermocouple T1
Two connected
thermocouples
One connected
thermocouple
14
EN

ThermoMaster Plus
5
6
TIP: When line A is set
to MAX and line B to MIN
a direct MAX/MIN comparison
can be made with one thermo-
couple.
!
The measured value of thermocouple T1
is shown in line A and the measured value
of thermocouple T2 in line B.
When measuring with one thermocouple, the
measured value of the connected thermocouple
T1 or T2 is shown in line A. The display shows
whether T1 or T2 is connected.
With two thermocouples
With one thermocouple
With one thermocouple
Show MAX / MIN / AVG / T2-T1
Temperature measurement (T1, T2)
15
EN

1 sec
1 sec
3 sec
7
The measured value memory is exited by short-pressing the ESC button.
Change storage
location
The measured value memory is called up by long-pressing the LOG button.
The measured value view and storage location are shown alternately.
The current measured value display is stored at the next free memory location by
short-pressing the LOG button. An acoustic signals conrms successful storage.
The device has 10 storage locations.
Memory function / call up memory
Press button B to show the MAX,
MIN, AVG values of thermocouple
T2 as well as the difference T1-T2.
Press button A to show the MAX,
MIN, AVG values of thermocouple
T1 as well as the difference T2-T1.
With two thermocouples (Example T1)
16
EN

ThermoMaster Plus
9
8
1x
2x
3x
10
Factory setting: -40 °C
Next menu
item
Change
selection
Temperature alarm LO
Alarm (3 seconds)
Alarm (10 minutes)
Alarm deactivated
Change
selection
Conrm /
next menu
item
Next menu
item
By activating the „Temperature alarm“ function, deviations from the required temperature range are
indicated by the (f) symbol on the display ashing and a two-stage (10 minutes / 3 seconds) acoustic
signal. The temperature alarm can be cancelled by pressing the ESC button and is set to „OFF“
in the menu.
You can set the temperature range, see section 10 „Temperature alarm LO“ and section 11
„Temperature alarm HI“.
Temperature alarm
Next menu
item
Auto power off deactivated
Change
selection
Conrm /
next menu
item
Auto power off activated
Auto power off
17
EN

13
T1: 5x
T2: 7x
9x
4x
11
12
Kelvin
Next menu
item
Conrm /
next menu
item
Change
selection
° Celsius
Setting unit of temperature
The display shows that an
offset temperature is set.
Lowest value: -10 °C
Highest value: 10 °C
Offset T1 activatedOffset T1 deactivated
Conrm
selection
Change
selection
Offset temperature T1 / T2
Next menu
item
Factory setting: 400 °C
Temperature alarm HI
18
EN

ThermoMaster Plus
15
14
T1: 11x
T2: 12x
10x
16
17
13x
14x
3 sec
3 sec Next menu
item
The clearing procedure
cannot be stopped or
cancelled.
!
The display ashes while
restoring the factory setting.
A signal sounds when the
factory setting is restored.
Restoring factory setting
Next menu
item
The clearing procedure
cannot be stopped or
cancelled.
!
The display ashes while
clearing the memory.
A signal sounds when
the memory is cleared.
Clearing memory
Type EType TType JType K
Next menu
item
Change
selection
Setting type of thermocouple
Next menu
item
Change
selection
LCD backlight
19
EN

18
The meter needs to be calibrated and tested on a regular basis to ensure it produces accurate
measurement results. We recommend carrying out calibration once a year.
Calibration
Clean all components with a damp cloth and do not use cleaning agents, scouring agents and solvents.
Remove the battery pack before storing for longer periods. Store the device in a clean and dry place.
Do not touch the lens.
Information on maintenance and care
* The Bluetooth®word mark and the logo are registered trademarks of Bluetooth SIG Inc.
After starting the app and activating the Bluetooth®* function, a connection can be set up between
a mobile device and the measuring device. If the app detects several active measuring devices, select
the matching device.
This measuring device can be connected automatically the next time it is switched on.
Make sure that the Bluetooth®* interface of the mobile device is activated.
!
An app is required to use the Bluetooth®* function.
You can download the app from the corresponding stores for the specic type of terminal device:
Application (app)
The device features a Bluetooth®* function that enables wireless data transfer to mobile devices
with a Bluetooth®* interface (such as a smartphone or tablet).
The system prerequisites for a Bluetooth
®*
connection are specied at http://laserliner.com/info?an=ble
The device can set up a Bluetooth®* connection with Bluetooth 4.0 compatible devices.
The range is set to a maximum distance of 10 m from the terminal device and greatly depends on the
ambient conditions such as the thickness and composition of walls, sources of interference as well as
the transmit / receive properties of the terminal device.
Once it has been activated, Bluetooth®* remains switched on indenitely as the radio system is designed
with exceptionally low power consumption.
A mobile device can link up to the active measuring device via an app.
Data transfer
The display is reset to the standard view (view after switching on with thermocouple connected)
by unplugging and reconnecting a thermocouple. The standard view can also be set by pressing
the ESC button.
Standard view
20
EN
