LaserLiner SuperPlane-Laser 3D Pro User manual

SuperPlane-Laser 3D Pro / SuperPlane-Laser 3G Pro
DE
02
EN
12
NL
22
DA
32
FR
ES
IT
PL
FI
PT
SV
42
52
62
72
NO
TR
RU
UK
CS
ET
LV
LT
RO
BG
EL
1H360° 2V360°
S
Laser
650nm
Laser
515nm

02
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und
Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im
Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren
und bei Weitergabe der Lasereinrichtung mitzugeben.
!
Funktion / Verwendung
Dreidimensionaler Laser mit drei 360°-Laserkreisen
– Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen.
– Einfache Lotfunktion durch die Laserkreuze
– Optimiert für deckennahes Arbeiten
– Out-Of-Level: Durch optische Signale wird angezeigt,
wenn sich das Gerät außerhalb des Nivellierbereichs bendet.
– Mit der magnetischen Klemm- und Wandhalterung ist das Gerät
einzeln, in Kombination sowohl horizontal und vertikal einsetzbar.
– Selbstnivellierbereich 3,5°, Genauigkeit 0,2 mm / m
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken.
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2014
Laserstrahlung!
Nicht in den Strahl blicken.
Laser Klasse 2
< 1 mW · 515 nm
EN 60825-1:2014
DE

SuperPlane-Laser 3D Pro / SuperPlane-Laser 3G Pro
03
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu
schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen
Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind während des
Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
Besondere Produkteigenschaften
Automatische Ausrichtung des Gerätes durch ein magnetisch
gedämpftes Pendelsystem. Das Gerät wird in Grundstellung
gebracht und richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät beim
Transport.
Spezielle Hochleistungsdioden erzeugen superhelle Laserlinien
in Geräten mit PowerBright-Technologie. Diese bleiben sichtbar
auf längere Entfernungen, bei hellem Umgebungslicht und auf
dunklen Oberflächen.
Zum Transport immer alle Laser ausschalten und Pendel arretieren,
Schiebeschalter auf “OFF” stellen!
!
DE

04
1H360° 2V360° S

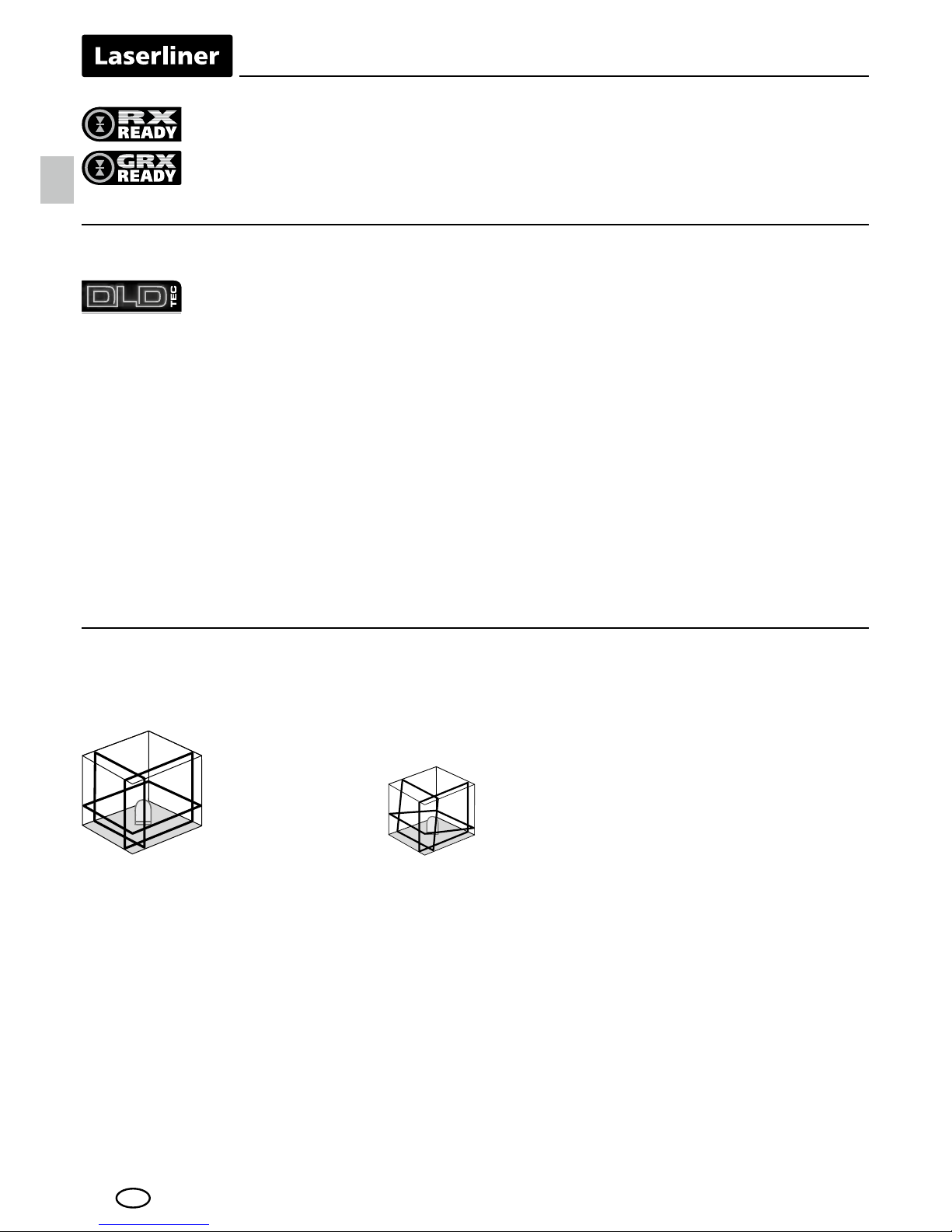

Grüne Lasertechnologie (SuperPlane-Laser 3G Pro)
Lasermodule in der DLD-Ausführung stehen für eine hohe
Qualität der Linie, ein sauberes, klares und dadurch gut sicht-
bares Linienbild. Im Gegensatz zu früheren Generationen sind
sie temperaturstabiler und energieeffizienter.
Das menschliche Auge hat zudem eine höhere Empfindlichkeit
im Wellenbereich des grünen Laser als zum Beispiel beim roten
Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur
roten sehr viel heller.
Grüne Laser – speziell in der DLD-Ausführung – bieten also
Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter
ungünstigen Bedingungen.
Anzahl und Anordnung der Laser
H = horizontale Laser / V = vertikale Laser / S = Neigungsfunktion
Mit der RX-/GRX-READY-Technologie können Linienlaser auch
bei ungünstigen Lichtverhältnissen verwendet werden. Die
Laserlinien pulsieren dann mit einer hohen Frequenz und werden
durch spezielle Laserempfänger auf große Entfernungen erkannt.
DE

SuperPlane-Laser 3D Pro / SuperPlane-Laser 3G Pro
05
1.
2.
4
3
1
2
5
6
7
ab
8
9
1
2
3
4
5
6
7
8
9

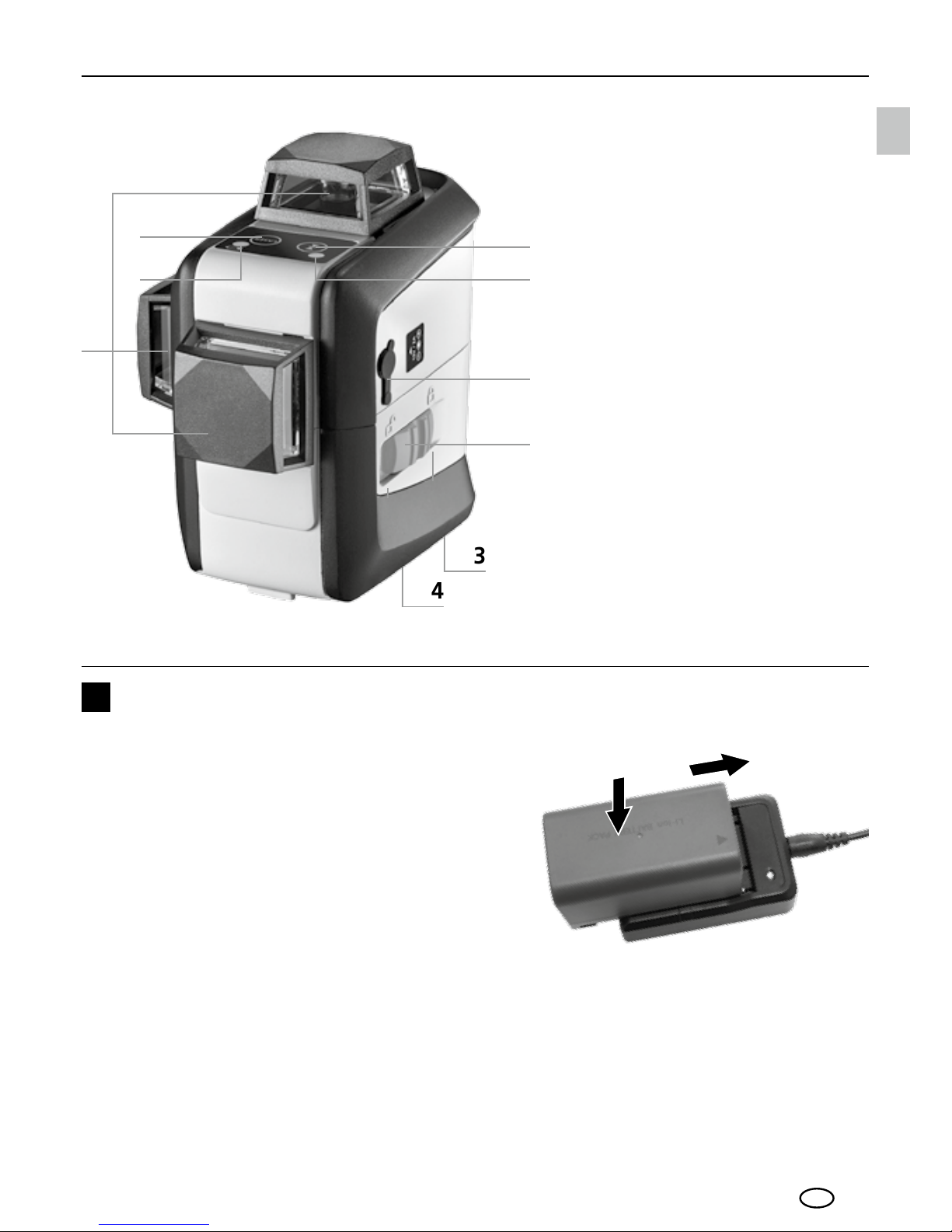

Laseraustrittsfenster
Schiebeschalter
aAN
bAUS / Neigungsmodus /
Transportsicherung
Akkufach (Unterseite)
1/4”/5/8“-Stativgewinde
(Unterseite)
Anschlussbuchse für
Netzteil (12 V/2000 mA,
keine Ladefunktion)
LED Hand-
empfängermodus
Handempfängermodus
LED Betriebsanzeige /
Batterieladung
Wahltaste Laserlinien
1Handhabung Lithium-Ionen Akku
Vor dem ersten Einsatz den Akku voll-
ständig auaden. Dazu den Akku in das
mitgelieferte Ladegerät einlegen. Dabei
auf korrekte Einschubrichtung achten.
Während der Akku geladen wird, leuchtet
die LED des Ladegerätes rot. Der Ladevor-
gang ist abgeschlossen, wenn die LED
grün leuchtet. Sobald die LED (8) blinkt,
ist die Batterieladung schwach. Bei sehr
schwacher Batterieladung werden die
Laserlinien automatisch abgeschaltet.
Dann den Akku erneut aufladen.
DE

06
Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und
ausschließlich mit diesem Lasergerät verwendet werden. Ansonsten
besteht Verletzungs- und Brandgefahr.
!
Darauf achten, dass sich keine leitenden Gegenstände in die Nähe
der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann
zu Verbrennungen und Feuer führen.
!
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
!

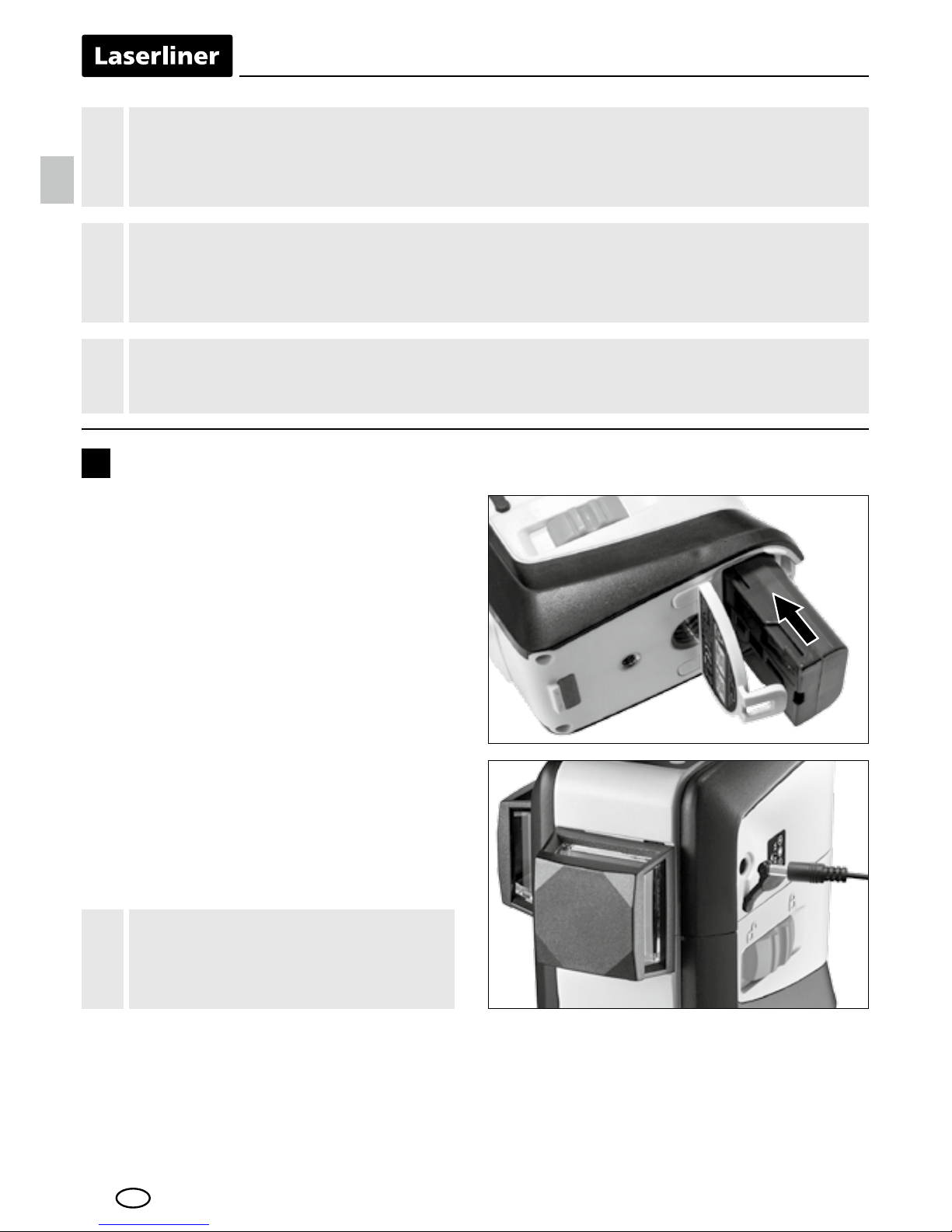

2Stromversorgung
Lithium-Ionen Akku einlegen
Das Akkufach öffnen und Lithium-
Ionen Akku gemäß der Abbildung
einlegen.
Betrieb mit Netzgerät
Das Gerät kann mit dem beiliegenden
Netzgerät betrieben werden.
Der Akku wird während des
Netzbetriebes nicht geladen.
!
DE

SuperPlane-Laser 3D Pro / SuperPlane-Laser 3G Pro
07
LASER LASER LASER
LASER LASER LASER
Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung
gelöst sein. Sobald sich das Gerät außerhalb des automatischen Nive-
llierbereichs von 3,5° befindet, blinken die Laserlinien. Positionieren Sie
das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.
!

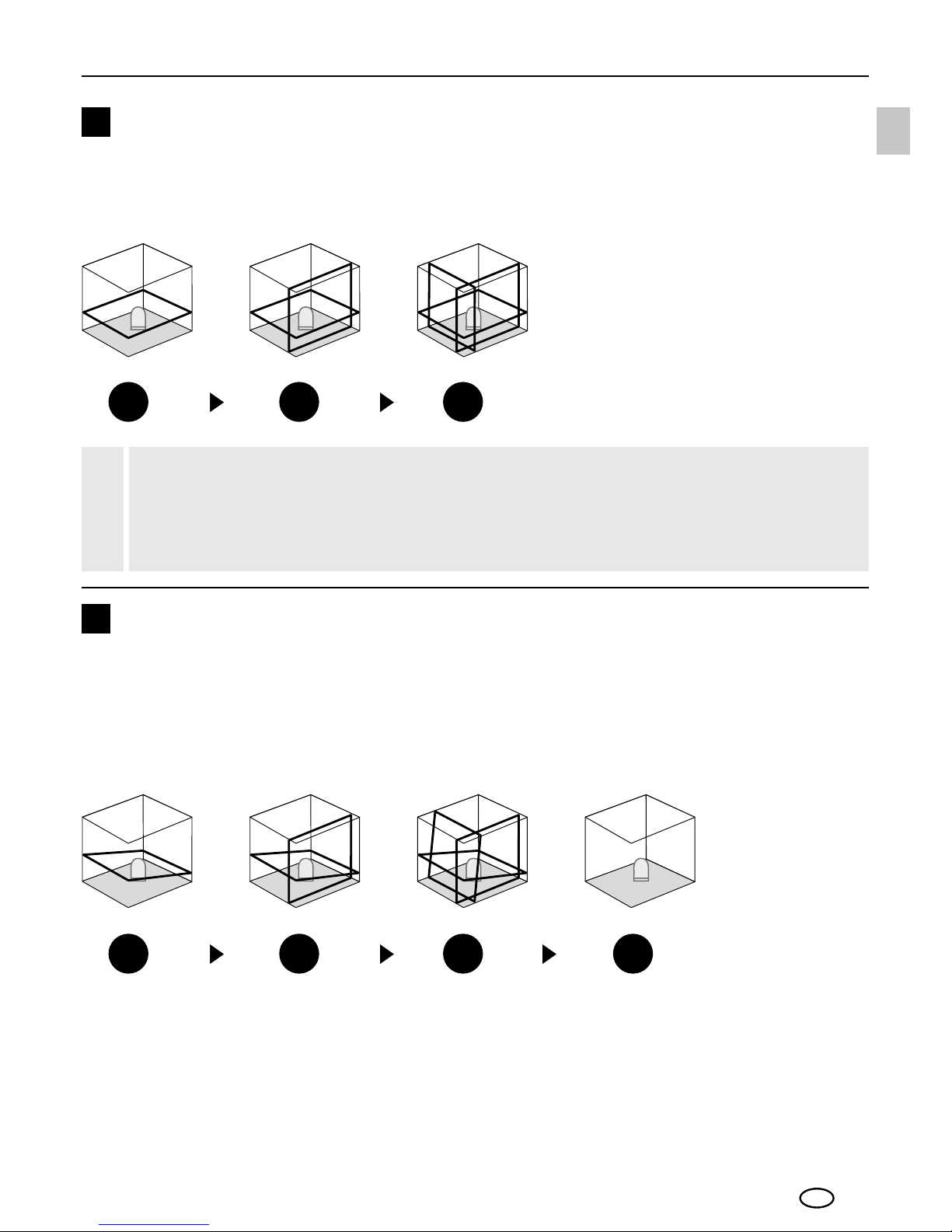

Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, Schiebeschalter (2) auf “ON” stellen. Die
horizontale Laserlinie erscheint. Mit der Wahltaste können die Laserlinien
einzeln geschaltet werden.
3
Neigungsmodus
Die Transportsicherung nicht lösen, Schiebeschalter (2) auf “OFF” stellen.
Die Laser mit der Wahltaste (9) auswählen. Jetzt können schiefe Ebenen
bzw. Neigungen angelegt werden. In diesem Modus richten sich die
Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der
Laserlinien signalisiert.
4
LASER
DE

08
Beachten Sie die Bedienungsanleitung des Laserempfängers
für Linienlaser.
!

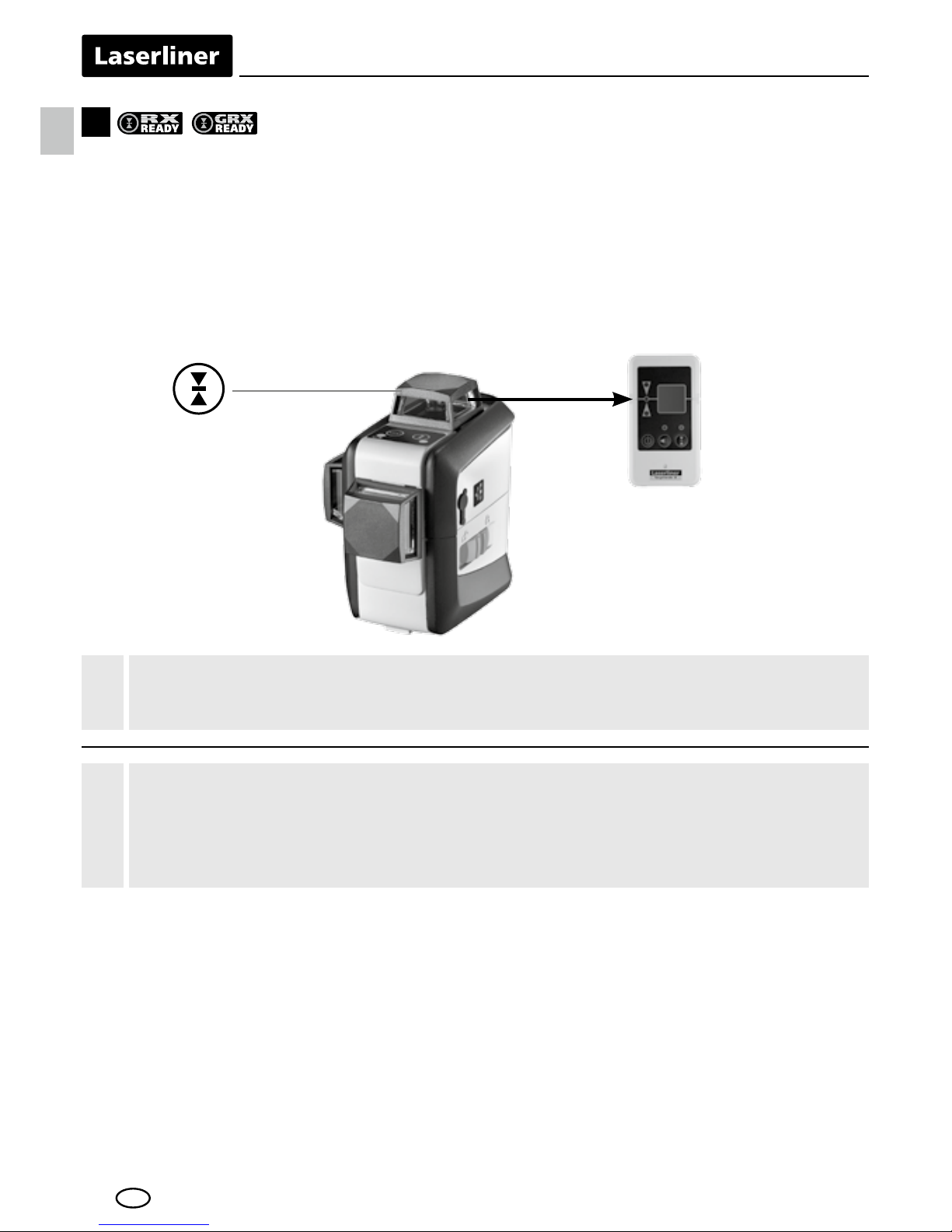

Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger RX/GRX
5
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht
mehr sichtbaren Laserlinien einen Laserempfänger RX/GRX (optional). Zum
Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken der Taste 7
(Handempfängermodus ein / aus) in den Handempfängermodus schalten. Jetzt
pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden
dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.
Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden
360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen
Bereichen der Linie, kommen, die technisch bedingt sind. Dies kann
zu unterschiedlichen Reichweiten im Handempfängermodus führen.
!
1 Sek.
DE

SuperPlane-Laser 3D Pro / SuperPlane-Laser 3G Pro
09
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,2 mm / m = OK

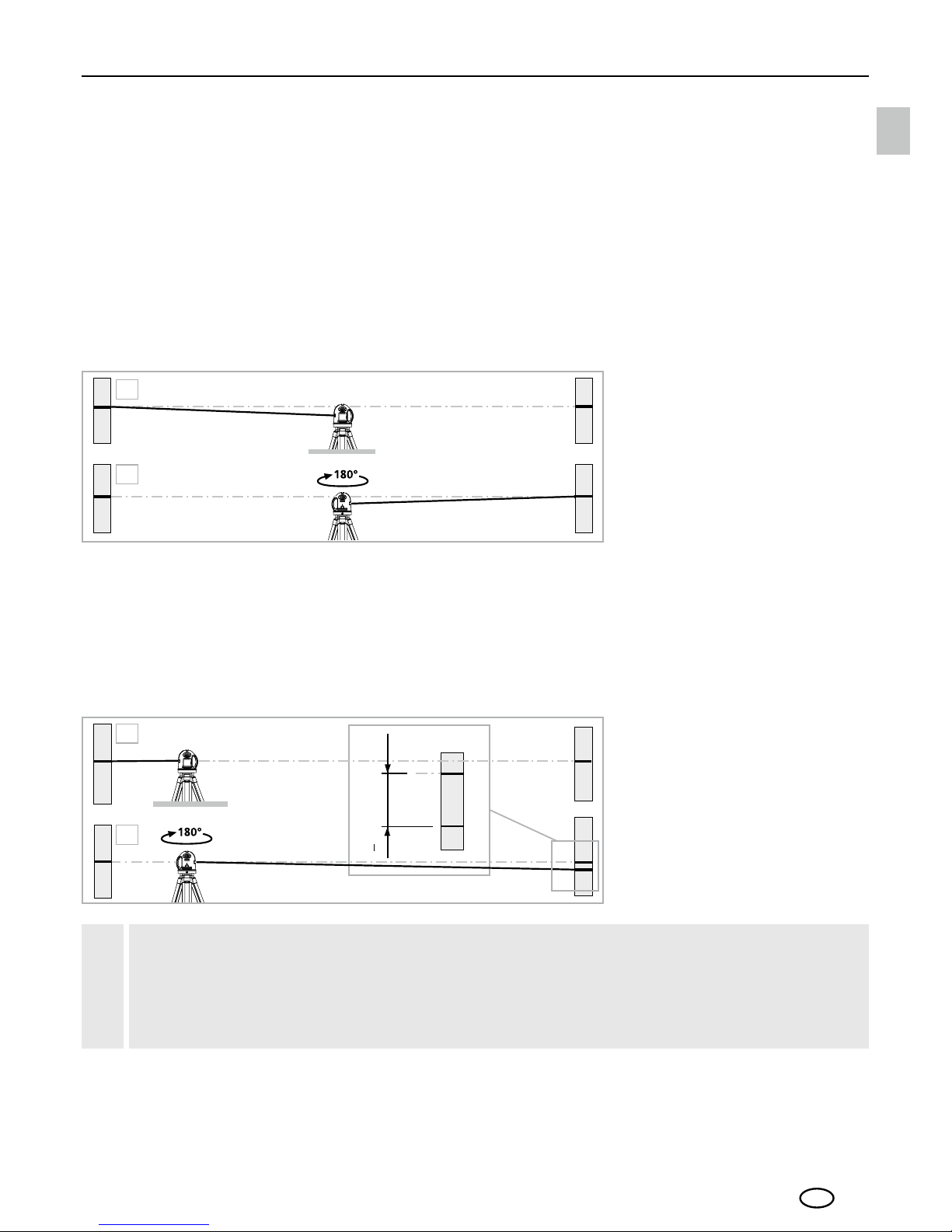

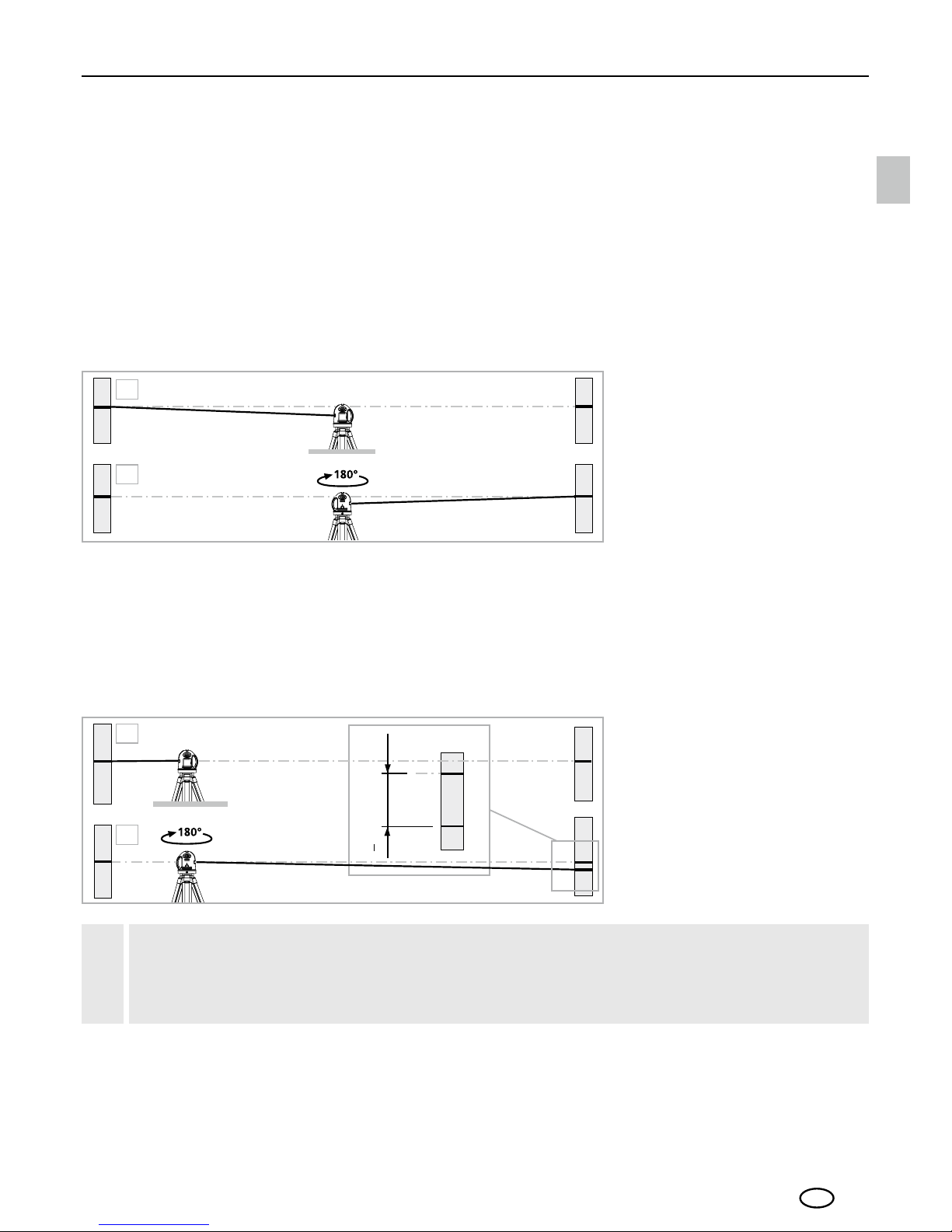

Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte
ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist
eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler
in Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!
DE

10
Überpüfung der horizontalen Linie
Gerät ca. 5 m vor einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von
Punkt C ± 1 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch
Schwenken nach links wiederholen.
BC
2,5 m
<1 mm = OK
Überprüfung der vertikalen Linie
Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer
2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein-
schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit
liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 1 mm beträgt.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung.
!
Kalibrierung
Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die
Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein
Kalibrierungsintervall von einem Jahr.
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und
vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen
Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem
sauberen, trockenen Ort.
DE

SuperPlane-Laser 3D Pro / SuperPlane-Laser 3G Pro
11
Technische Daten (Technische Änderungen vorbehalten. 18W14)
Selbstnivellierbereich
± 3,5°
Genauigkeit
± 0,2 mm / m
Arbeitsbereich (von Raumhelligkeit
abhängig) rot / grün
15 m / 30 m
Arbeitsbereich mit Handempfänger
(von technisch bedingtem
Helligkeitsunterschied abhängig)
rot / grün
30 m
Laserwellenlänge Linienlaser rot / grün
650 nm / 515 nm
Laserklasse
2 / < 1 mW
Stromversorgung
Li-Ionen Akkupack
7,4 V / 2600 mA
Netzteilbetrieb
Betriebsdauer rot / grün
mit 3 Laserebenen
mit 2 Laserebenen
mit 1 Laserebene
ca. 9 Std. / ca. 7 Std.
ca. 13 Std. / ca. 10 Std.
ca. 26 Std. / ca. 20 Std.
Arbeitsbedingungen rot / grün
0°C ... 50°C, Luftfeuchtigkeit max.
80%rH, nicht kondensierend,
Arbeitshöhe max. 4000 m über NN
(Normalnull)
Lagerbedingungen rot / grün -10°C ... 70°C,
Luftfeuchtigkeit max. 80%rH
Abmessungen (B x H x T)
132 x 127 x 85 mm
Gewicht (inkl. Akkupack)
652 g
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=supplalas3
DE

12
Completely read through the operating instructions, the "Warranty and
Additional Information" booklet as well as the latest information under
the internet link at the end of these instructions. Follow the instructions
they contain. This document must be kept in a safe place and if the
laser device is passed on, this document must be passed on with it.
!
Function / Application
Three-dimensional laser with three 360° laser circles.
– The slope-mode feature is an extra that permits gradients to be laid out.
– Straight forward plumb function using laser crosses
– Optimised for work close to the ceiling
– Out-Of-Level: is indicated by optical signals when the unit is outside its
self-levelling range.
– With the magnetic clamp and wall bracket the device can be used as a
standalone unit, in a combination as well as in horizontal and vertical position.
– Automatic levelling range 3.5°, Accuracy 0.2 mm / m
General safety instructions
– The device must only be used in accordance with its intendedpurpose
and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out of reach
of children.
– Modications or changes to the device are not permitted, this will
otherwise invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
Safety instructions
Using class 2 lasers
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 650 nm
EN 60825-1:2014
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 515 nm
EN 60825-1:2014
EN

SuperPlane-Laser 3D Pro / SuperPlane-Laser 3G Pro
13
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut
their eyes and immediately move away from the beam.
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars) be used to look at the laser beam or reections.
– Do not use the laser at eye level (1.40 ... 1.90 m)
– Reective, specular or shiny surfaces must be covered whilst laser devices
are in operation.
– In public areas shield off the laser beam with barriers and partitions
wherever possible and identify the laser area with warning signs.
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility
regulations and limits in accordance with the EMC Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol
stations or in the vicinity of people with pacemakers – may apply. There is
a possibility of a dangerous impact on – or interference with – electronic
devices.
Special product features
Automatic alignment of the device with a magnetically
dampened pendulum system. The device is brought into
initial position and aligns itself autonomously.
Transport LOCK: The device is protected with a pendelum
lock during transport.
Devices with PowerBright technology have special high-
performance diodes to produce super bright laser lines.
These remain visible over longer distances, in bright ambient
light and on dark surfaces.
When transporting always switch off all lasers, secure the pendulum
and set the slide switch to „OFF“!
!
EN

14
1H360° 2V360° S
Green laser technology (SuperPlane-Laser 3G Pro)
Laser modules in DLD design stand for high line quality as well
as a clean and clear and therefore easily visible line image.
Unlike previous generations they are more temperature-stable
and energy efficient.
Furthermore, the human eye has a higher sensitivity to the wave
range of the green laser than the red laser, for example. This
makes the green laser diode appear much brighter than the
red one.
Green lasers, especially in the DLD design, thus offer advantages
with regards to how visible the laser line is under unfavourable
conditions.
Number and direction of the lasers
H = horizontal laser / V = vertical laser / S = Slopefunction
RX-/GRX-READY technology enables line lasers to be used even
in unfavourable light conditions.The laser lines pulsate at a high
frequency and this can be picked up by special laser receiversover
long distances.
EN

SuperPlane-Laser 3D Pro / SuperPlane-Laser 3G Pro
15
4
3
1
2
5
6
7
ab
8
9
1.
2.
1
2
3
4
5
6
7
8
9
Laser emitting window
Slide switch
aON
bOFF / Slope mode /
Transport lock
Rechargeable battery
compartment (bottom)
1/4”/5/8“-tripod threads
(bottom)
Connecting socket
for mains adapter
(12V/2000mA, no
charging function)
LED Hand receiver mode
Hand receiver mode
LED Status indicator /
Battery charge
Laser line selection button
1Use of lithium-ion rechargeable battery
Fully charge the battery before using for
the first time. To charge the battery, place
it in the supplied battery charger. Ensure
the battery is inserted the right way round.
When the rechargeable battery is being
charged, the LED on the charger lights
up red. When the LED changes to green,
charging is complete. The LED (8) flashing
indicates that the battery charge level is
low. The laser lines automatically switch
off when the battery charge is very low.
In that case, recharge the battery.
EN

16
The battery may only be charged with the battery charger provided
and used only in this laser device. Any other use may cause injury
or fire.
!
Make sure there are no conductive objects in the vicinity of the
battery contacts. Short-circuiting of these contacts can cause burn
injuries or fire.
!
Do not open the rechargeable battery. This could cause short-circuits.
!
2Power supply
To insert the lithium-ion
rechargeable battery
Open the battery compartment
and insert the lithium-ion battery
as illustrated.
Operation with
power supply unit
The device can be used with the
supplied power supply unit.
The battery is not charged
when connected to the power
supply.
!
EN

SuperPlane-Laser 3D Pro / SuperPlane-Laser 3G Pro
17
LASER LASER LASER
LASER LASER LASER LASER
The transport restraint must be released for horizontal and vertical
levelling. The laser lines flash when the device is outside the automatic
levelling range of 3.5°. Position the device such that it is within the
levelling range.
!
Horizontal and vertical levelling
Release the transport restraint, set slide switch (2) to „ON“. The horizontal
laser line appears. The laser lines can be switched individually with the
selection button.
3
Slope mode
Do not release the transport restraint, set slide switch (2) to „OFF“. Select
the laser with the selector button (9). Sloping planes and tilts can now be
measured. In this mode, the laser lines no longer align automatically. This
is signalised by the laser lines flashing.
4
EN

18
1 Sek.
Observe the laser receiver‘s operating instructions for line lasers.
!
Hand receiver mode
Optional: Working with the laser receiver RX/GRX
5
Use an RX/GRX laser receiver (optional) to carry out levelling at great distances
or when the laser lines are no longer visible. To work with a laser receiver,
switch the line laser to hand-held receiver mode by keeping button 7 (hand-
held receiver mode on / off) pressed. The laser lines will now pulsate with high
frequency, making the laser lines darker. The laser receiver can detect these
pulsating laser lines.
Due to the special optics required to generate a continuous 360° laser
line, the underlying technology may cause differences in brightness in
different areas of the line. This may lead to different ranges in hand
receiver mode.
!
EN

SuperPlane-Laser 3D Pro / SuperPlane-Laser 3G Pro
19
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,2 mm / m = OK
Preparing the calibration check
It is possible for you to check the calibration of the laser. To do this, position
the device midway between 2 walls, which must be at least 5 metres apart.
Switch the device on (Laser cross ON). The best calibration results are
achieved if the device is mounted on a tripod.
1. Mark point A1 on the wall.
2. Turn the device through 180° and mark point A2. You now
have a horizontal reference between points A1 and A2.
Performing the calibration check
3. Position the device as near as possible to the wall
at the height of point A1.
4. Turn the device through 180° and mark point A3. The
difference between points A2 and A3 is the tolerance.
When A2 and A3 are more than 0.2 mm / m apart, an adjustment
is necessary. Contact your authorised dealer or else the UMAREX-
LASERLINER Service Department.
!
EN

20
Checking the horizontal line
Position the device about 5 m from a wall and
switch on the cross laser. Mark point B on the
wall. Turn the laser cross approx. 2.5 m to the
right and mark point C. Check whether the
horizontal line from point C is level with point B
to within ± 1 mm. Repeat the process by turning the laser to the left.
BC
2,5 m
<1 mm = OK
Checking the vertical line
Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m
length on the wall, making sure that the bob can swing freely. Switch on the
device and align the vertical laser to the plumb line. The precision is within the
specified tolerance if the deviation between the laser line and the plumb line
is not greater than ± 1 mm.
Regularly check the calibration before use, after transport and after
extended periods of storage.
!
Calibration
The meter needs to be calibrated and tested on a regular basis to ensure it
produces accurate measurement results. We recommend carrying out calibration
once a year.
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning agents,
scouring agents and solvents. Remove the battery(ies) before storing for
longer periods. Store the device in a clean and dry place.
EN
