Laserworld Club Series User manual

Manual / Bedienungsanleitung /
Mode d´emploi
Club Series
CS-1000RGB
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d’utiliser cet appareil pour la première fois nous vous recomman-
dons de lire cette notice d’utilisation!
English
Deutsch
Français
02/2020

Manual: CS-1000RGB
EN page 1 / 11
Rechtlicher Hinweis:
Die Firma Laserworld (Switzerland) AG behält sich das Recht vor, Änderungen an ihren Pro-
dukten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen
werden nicht notwendigerweise in jedem Einzelfall dokumentiert.
Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebote-
nen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG übernimmt jedoch
keine Gewähr für Druckfehler, andere Fehler oder daraus entstehende Schäden.
Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sind Warenzei-
chen oder eingetragene Warenzeichen der jeweiligen Titelhalter.
Achtung: Bei diesem Gerät handelt es sich um ein Showlasergerät für den gewerblichen
Einsatz. Dieses Gerät ist kein Laserpointer, nicht für Zeigezwecke geeignet und darf auch
nicht dafür verwendet werden.
Legal notice:
Thank you for purchasing this Laserworld product.
Due to continual product developments and technical improvements,
Laserworld (Switzerland) AG reserves the right to make modications to its products.
This manual and its content have been made with due care but Laserworld (Switzerland) AG
cannot however, take any responsibility for any errors, omissions or any resulting damages
forthwith.
The brands and product names mentioned in this manual are trade marks or registered
trade marks of their respective owners.
Attention: This device is a show laser device for commercial use. This device is not a laser
pointer, not suitable for pointing purposes and must not be used as a laser pointer.
Information juridique :
L’entreprise Laserworld (Switzerland) AG se réserve le droit d’eectuer des modications
concernant leurs produits et ainsi de répondre au développement technique. Ces modi-
cations ne seront pas nécessairement annoncées en tout cas spécique. Ce mode d’emploi
et les informations contenues dedans ont été établis avec le soin minutieux qui s’impose
dans ce cas.
Laserworld (Switzerland) AG ne pourra pas être tenue responsable pour d’éventuelles er-
reurs d’impression ou dommages en résultants.
En cas de doutes, veuillez toujours contacter Laserworld (Switzerland) AG . Les noms de
marques et de produits utilisés dans ce mode d’emploi sont des marques de fabrique ou
des marques déposées.
L’utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai
2007 relatif à la sécurité des appareils à laser sortant!
Article 4 bis :
« Les usages spéciques autorisés pour les appareils à laser sortant d’une classe supérieure
à 2 sont les usages professionnels suivants : (…)
9° Spectacle et achage :
Toutes les applications de trajectoire, de visualisation, de projection ou de reproduction
d’images en deux ou trois dimensions. »
Attention : Cet appareil est un projecteur laser destiné à un usage commercial. Cet appareil
n‘est pas un pointeur laser, il ne convient pas pour le pointage et ne doit pas être utilisé à
cette n.

Manual: CS-1000RGB
page 2 / 11 EN
Content:
1. Product and package contents
2. Preliminary warning notices
3. Initial operations, safety instructions
4. Working on the device
5. Service notes
6. Warnings and other notices on the device
7. Device connections
8. Operation
Final statement
Technical data sheet
Laser specications

Manual: CS-1000RGB
EN page 3 / 11
1. Product and package contents
Please check if all listed parts are included and undamaged. Included in delivery:
1 x laser projector 1 x Interlock connector (already attached)
1 x power cable 1 x key (for key switch)
1 x manual
3. Initial operations, safety instructions
1. Make sure to use correct voltage;
see information on device & in this
manual.
2. Make sure that the device is not
connected to mains during ins-
tallation.
3. Installation has to be done by
technical experienced and qua-
lied persons according to safe-
ty regulations of the respective
country.
4. Always ensure that maximum
permissible exposure (MPE) is
not exceeded in areas accessib-
le to the public or members of
sta.
5. In some countries an addi-
tional inspection by tech-
nical control institutes
could be necessary.
2. Preliminary warning notices
1. Please use this device only according to these operating instructions.
2. Do not use the device if there are any visible damages on housing, connector
panels, power supplies or power cords.
3. Never look directly into the light source of a laser projector. Danger of dama-
ge to the eyes or even blindness in extreme circumstances!
4. This device must not be permanently connected to mains. Disconnect it from
mains or use the power button to switch if o if not in use.
5. Do not operate the device at high humidity, in the rain or in dusty
environments.
6. Protect device against dripping or splashing water. Do not place any liquid
lled containers near to this device.
Any warranty claims are void if the warranty label is removed or tampered
with in any way.

Manual: CS-1000RGB
page 4 / 11 EN
6. Connect an easily acces-
sible interlock connec-
tor or circuit breaker
to the projector.
7. The power supply should be easily
accessible.
8. When installing the laser mount it
with a minimum distance of 15 cm
from walls and objects.
9. For safe setup e.g. on walls or
ceilings please use a safety cord.
The safety cord should be able to
withstand tenfold the weight of
the device. Please follow the ac-
cident prevention regulations of
professional associations and/or
comparable regulations for acci-
dent prevention.
10. If the device has been exposed to
great temperature changes, do
not switch it on immediately. Con-
densation (or any moisture/water
formed) may damage device.
11. Never use dimmer, RC or other
electronically switched sockets.
Whenever possible, do not use
the laser projector together with
large appliances (especially fog
machines) on the same mains!
12. Ensure sucient ventilation and
do not place the device on any
warm or heat radiating surface.
Especially the ventilation ope-
nings must not be covered!
13. Ensure that device does not get
overheated. Make sure that the
device is not exposed to spot-
lights (especially moving heads).
Heat of spotlights could overheat
laser in a little while and leads to a
degradation of performance.
14. This unit is intended for indoor
use only.
4. Working on the device
1. This product has no user serviceable parts inside and should only be maintai-
ned and serviced by a qualied engineer.
2. Be sure that the mains plug is not connected to the power
supply while installing.
3. Take o all reecting things like rings, watches etc. before
starting to work with or at the projector.
4. Only use non-reecting tools to work on device.
5. Wear protective clothing (like goggles, gloves etc.) accor-
ding to laser power and wavelength of the laser.

Manual: CS-1000RGB
EN page 5 / 11
5. Service notes
Moisture and heat can reduce lifetime of the laser system dramatically and expires
any warranty claim.
• Quick on/o switching of this de-
vice will reduce durability of the
laser diode dramatically.
• Avoid sharp knocks and shocks to
this device and ensure sucient
protection during transportation.
Look after your Laserworld pro-
duct.
• To increase durability of your laser,
protect device against overhea-
ting:
• Always ensure sucient ventila-
tion.
• Do not face spotlights (especially
moving heads) to the device.
• Check temperature after approx.
30 minutes with each new ins-
tallation. If necessary install the
projector at a place with dierent
temperature.
• Keep the device dry. Protect it
from moisture, rain and damp.
• Switch o device when it is not
needed. Diodes are switched on
and can wear out even if there is
no visible laser output.
• Please ensure the fans and hea-
tsinks are clear from dust and
debris otherwise the risk of over-
heating may occur. If the unit and
airways appear to be blocked then
please contact a qualied service
engineer to maintain and service
the product.
• The devices of Ecoline, Evolution,
Club and Proline Series are not
meant for professional applica-
tions. After approx. one hour of
operation, the device should cool
down for about 15 minutes.
• Removal of the warranty label
as well as damages to the device
caused by improper handling,
neglect of the safety instruc-
tions and service notes will void
the warranty.

Manual: CS-1000RGB
page 6 / 11 EN
6. Warnings and other notices on the device
Power supply & consumption
Model type Wavelength Output power Production year
Laser radiation! Avoid exposure to beam.
Caution of radiation if cover is removed
Please read manual before operation
Use in enclosed spaces only!
Laser class 4

Manual: CS-1000RGB
EN page 7 / 11

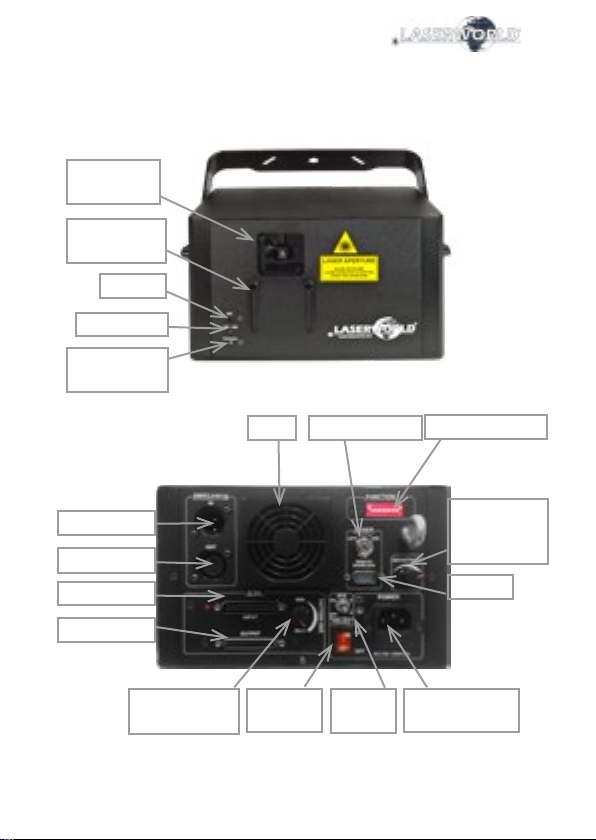

Emission LED
connection
for power supply
Laser Aperture
Beam block
DMX address
DMX out
DMX in
ILDA in
Scan Safety
switch
ON / OFF
switch
Interlock
key switch
Microphone
Microphone LED
fan
trim pot for
pattern size
ILDA out
trim pot for
sensitivity
control
7. Device connections
CS-1000RGB

Manual: CS-1000RGB
page 8 / 11 EN
8. Operation
1. Connect the power cable to the device and then to the mains
2. Insert key and turn it‚ON‘
3. Press„ON“ to switch the device on
4. The Interlock adapter is already attached. There is no need to change
anything. The show laser doesn‘t work if the Interlock adapter isn‘t connec-
ted to the device.
5. Safety Presets
This device has an integrated Scan Safety (SFS). Is the Scan Safety active (on),
single beams are prevented. If the Scan Safety is switched o always ensure
that maximum permissible exposure (MPE) is not exceeded in areas ac-
cessible to the public or members of sta.
6. Modes:
• Your device runs in auto mode (random playback of the preset patterns):
• Your device runs in music mode (random playback of the preset patterns
according to music, sound or any other noises):
Control the music sensitivity by the trim pot at the rear side of the device.
The Microphone LED (at the front side of the device) is ashing when the
device is triggered.
• Your device runs in DMX mode if ‘10‘ is switched o:

Manual: CS-1000RGB
EN page 9 / 11
The laser uses 11 DMX channels, so make sure that the next device uses an
address that doesn’t overlap with this range.
Channel Value Function
1 0 - 255 Mode selection
2 0 - 255 Pattern selection
3 0 - 255 Circular Movement
4 0 - 255 Y Rotation
5 0 - 255 X Rotation
6 0 - 255 Horizontal movement
7 0 - 255 Vertical movement
8 0 - 255 Manual Zoom
9 0 - 255 Pattern Buildup
10 0 - 255 Dot Eect with Strobe
11 0 - 255 Color Seletion
Please note that not each pattern can be combined with each eect!
The DMX mode only works when a DMX controller is connected to the laser.
Use the switches 1 - 9 to set the DMX address of the laser. Each switch repre-
sents a number. To dene a number use the preceding number and multiply
it by 2:
Switch 12345678910
Number 1 2 4 8 16 32 64 128 256 Mode Switch

Manual: CS-1000RGB
page 10 / 11 EN
• ILDA control: Connect your device („ILDA IN“) via an ILDA cable to an inter-
face / controller. Use a laser control software, to run the device. Use „ILDA
OUT“ to connect it to another device. In ILDA mode all DIP switches should
be switched o.
• Master-Slave-Mode: To use the daisy chain / Master-Slave-Mode connect
two (or more) laser projectors of the same series via DMX cables:
Master projector (DMX out) -> DMX cable -> slave projector 1 (DMX in) ;
slave projector 1 (DMX out) -> DMX cable -> slave projector 2 ...etc.
DMX setting at the slave
projector:
DMX cable Slave projector
Master projector
Choose stand-alone or
sound-to-lightmode at
the master projector
(see above)
6. To turn o the device switch it o („OFF“), switch the key to„OFF“ and discon-
nect the power cable from the mains.
7. Close the beam block shutter to prevent laser output: Loose both screws and
slide the shutter in front of the window. Tighten the screws again. Do it con-
versely to open the beam block shutter.

Manual: CS-1000RGB
EN page 11 / 11
Final statement
Laserworld products are tested and product packaging is inspected before
leaving ourwarehouse.
Users must to follow the local safety regulations and warnings within this ma-
nual and adhereto any regulations within its place of use. Damages through
inappropriate use will void any liability or warranty of our products.
Due to continual product developments, please check for the latest update of
this product manual at www.laserworld.com. If you do have any further ques-
tions, then please contact your dealer/place of purchase or use our contact
section on our website.
For service issues, please contact your dealer/place of purchase and ensure
only genuine Laserworld spare parts are used in any service repairs.
Errors and Omissions excepted and products are subject to change.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
8574 Lengwil
SWITZERLAND
Registered oce:
8574 Lengwil / Switzerland
Company number: CH-440.3.020.548-6
Commercial Registry Kanton Thurgau
CEO: Martin Werner
VAT no. (Switzerland): 683 180
UID (Switzerland): CHE-113.954.889
VAT no. (Germany): DE 258030001
WEEE-Reg.-No. (Germany): DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Ray Technologies GmbH
Managing Director: Martin Werner
Mühlbachweg 2
83626 Valley / Germany

Manual: CS-1000RGB
Seite 1 / 11 DE
Inhaltverzeichnis:
1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme,
Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pege- und Wartungshinweise
6. Warnhinweise und Spezikationen am
Gerät
7. Geräteanschlüsse & Bedienelemente
8. Bedienung
Abschließende Erklärung
Technische Daten
Laserleistungsdaten

Manual: CS-1000RGB
DE Seite 2 / 11
1. Lieferumfang & Hinweise
Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware
unbeschädigt ist. Im Lieferumfang enthalten sind:
1 x Laserprojektor 1 x Interlock Stecker (bereits befestigt)
2 x Kaltgerätekabel 1 x Schlüssel für den Schlüsselschalter
zur Stromversorgung 1 x Bedienungsanleitung
3. Schritte zur Inbetriebnahme, Sicherheitshinweise:
1. Stellen Sie sicher, dass Sie das Ge-
rät mit der richtigen Spannung
betreiben (siehe Angaben auf
dem Gerät bzw. in dieser Bedie-
nungsanleitung).
2. Stellen Sie sicher, dass das Gerät
während der Installation nicht mit
dem Stromnetz verbunden ist.
2. Einleitende Warnhinweise
1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse,
den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder
-kabeln vorliegen.
3. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könn-
te zu irreparablen Schäden an den Augen und der Netzhaut führen. Erblin-
dungsgefahr!
4. Dieses Gerät darf nicht dauerhaft an das Stromnetz angeschlossen sein. Tren-
nen Sie es von der Stromversorgung oder schalten Sie das Gerät mittels des
Netzschalters aus, wenn Sie es nicht verwenden.
5. GerätnichtbeihoherLuftfeuchtigkeit,Regen oder in staubiger Umgebung
betreiben.
6. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf
oder neben dem Gerät abstellen.
Bei Entfernung oder Manipulation des Garantielabels erlischt
jeglicher
Anspruch auf Gewährleistung!

Manual: CS-1000RGB
Seite 3 / 11 DE
3. Der Laser darf nur von technisch
versiertem Fachpersonal gemäss
der im jeweiligen Land geltenden
Sicherheitsbestimmungen instal-
liert werden.
4. Die am Betriebsort geforderten Si-
cherheitsabstände zwischen Ge-
rät und Publikum, bzw. maximal
zulässige Bestrahlungswerte
(MZB), müssen immer eingehalten
werden.
5. In bestimmten Ländern kann zu-
sätzlich eine Abnahme durch ein
technisches Überwachungsinstitut
erforderlich sein.
6. Verbinden Sie einen leicht zu-
gänglichen Interlock-Stecker
bzw. Notausschalter mit dem In-
terlockanschluss.
7. Die Stromversorgung zugänglich
halten.
8. Halten Sie bei der Installation ei-
nen Mindestabstand von 15 cm zur
Wand und anderen Objekten ein.
9. Bei einer Festinstallation an Wand,
Decke o.ä., sichern Sie den Laser
zusätzlich mit einem Sicherheits-
fangseil. Das Fangseil sollte min-
destens dem 10-fachen Gewicht
des Geräts standhalten können.
Im Übrigen beachten Sie die Un-
fallverhütungsvorschriften der
Berufsgenossenschaften und/oder
vergleichbare Regelungen zur Un-
fallverhütung.
10. Wenn das Gerät großen Tempe-
raturschwankungen ausgesetzt
war, schalten Sie es nicht unmit-
telbar danach an. Kondenswasser
(Nebel, Haze, usw.) kann zu Schä-
den am Gerät führen.
11. Benutzen Sie niemals Dimmer-,
Funk- oder andere elektronisch ge-
steuerten Steckdosen! Falls mög-
lich benutzen Sie den Laser nicht
zusammen mit anderen großen
elektrischen Verbrauchern (insbe-
sondere Nebelmaschinen) auf der-
selben Leitung/Phase!
12. Sorgen Sie immer für eine ausrei-
chende Belüftung und stellen Sie
das Gerät auf keine warmen oder
wärmeabstrahlenden Untergrün-
de. Die Belüftungsönungen dür-
fen nicht verdeckt sein.
13. Stellen Sie auch sicher, dass das
Gerät nicht zu heiß wird und dass
es nicht dem Strahl von Scheinwer-
fern ausgesetzt wird (insbesondere
bei beweglichen Scheinwerfern!).
Die Wärme dieser Strahler kann
den Laser überhitzen.
14. Dieses Gerät nur im Innenbereich
verwenden

Manual: CS-1000RGB
DE Seite 4 / 11
4. Sicherheitshinweise für Arbeiten am Gerät
1. Service- und Reparaturarbeiten sollten ausschließlich von
qualiziertem Fachpersonal durchgeführt werden.
2. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn
Sie am Gerät hantieren bzw. es installieren.
3. Vor Arbeiten am Gerät alle reektierenden Gegen-
stände wie Ringe, Uhren etc. ablegen.
4. Verwenden Sie für Arbeiten am Gerät ausschließ-
lich nicht reektierendes Werkzeug.
5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbe-
kleidung (Schutzbrille, Handschuhe, etc.).
5. Pege- und Wartungshinweise
• Feuchtigkeit und Hitze können
die Lebensdauer des Lasersys-
tems stark verkürzen und führen
zum Erlöschen des Gewährleis-
tungsanspruchs.
• Das Gerät nicht schnell hinterein-
ander Ein- und Ausstecken/-schal-
ten, da dies die Lebensdauer der
Laserdiode erheblich verkürzen
kann!
• Beim Transport des Lasers jegliche
Erschütterung oder Schläge ver-
meiden. Bitte das Produkt best-
möglich schützen. Laserworld
bietet entsprechendes Equipment
an.
• Um die Lebensdauer Ihres Lasers
zu erhöhen, schützen Sie das Ge-
rät vor Überhitzung:
• Immer für ausreichende Belüf-
tung sorgen.
• Keine Scheinwerfer (insbesondere
kopfbewegte) auf das Gerät rich-
ten.
• Bei jeder Neuinstallation nach ca.
30 Minuten die Gerätetemperatur
prüfen und gegebenenfalls das
Gerät an einem kühleren/besser
belüfteten Standort platzieren.
• Halten Sie das Gerät trocken und
schützen Sie es vor Nässe, Regen
und Spritzwasser.
• Schalten Sie das Gerät aus, wenn
es nicht benutzt wird. Trennen Sie
hierzu das Netzteil von der Strom-
versorgung. Auch wenn die Diode
nicht leuchtet: Sie ist in Betrieb,
solange das Gerät angeschaltet
ist.

Manual: CS-1000RGB
Seite 5 / 11 DE
• Die Geräte der Ecoline, Evolution,
Club und Proline Serie sind nicht
für professionellen Einsatz konzi-
piert. Sie sollten nach etwa einer
Stunde Betrieb für ca. 15 Minuten
abkühlen.
• Lüfter und Kühlkörper (Kühlrippen
usw.) müssen frei von Stauban-
sammlungen und Ablagerungen
sein, da sonst die Gefahr des
Überhitzens droht und jegliche
Gewährleistung erlischt. Bitte wen-
den Sie sich an qualizierte Fach-
personen.
• Durch das Entfernen des Ga-
rantielabels erlischt jeglicher
Anspruch auf Gewährleistung.
Schäden am Gerät, die durch
unsachgemäßer Handhabung,
Nichtbeachtung der Sicher-
heits-, Pege- und Wartungs-
hinweise entstehen besteht kein
Gewährleistungsanspruch.

Manual: CS-1000RGB
DE Seite 6 / 11
Stromversorgung- und verbrauch Produktname
Wellenlänge
Ausgangsleistung Produktionsjahr
6. Warnweise und Spezikationen am Gerät
Laserstrahlung! Nicht dem Strahl aussetzen.
Laserklasse 4
Laserstrahlung bei geönetem Gehäuse
Vor Inbetriebnahme Bedienungsanleitung lesen!
Nur in geschlossenen Räumen betreiben!

Manual: CS-1000RGB
Seite 7 / 11 DE
Anschluss für die
Stromversorgung
Laseraus-
trittsfenster
Strahlschutz-
klappe
DMX Adressierung
DMX Ausgang
DMX Eingang
ILDA Eingang
An / Aus
Schalter
Interlock
Schlüsselschalter
Mikrofon
Mikrofon LED
Lüfter
Drehregler für
die Mustergröße
ILDA Ausgang
Drehregler für
die Mikrofon-
sensitivität
7. Geräteanschlüsse & Bedienelemente
CS-1000RGB
Laserausgabe
LED
Scan
Safety

Manual: CS-1000RGB
DE Seite 8 / 11
8. Bedienung
1. Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der
Stromversorgung
2. Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie auf„ON“
3. Drücken Sie den Anschalter auf„ON“, um Ihr Gerät einzuschalten
4. Vergewissern Sie sich, dass der Interlock Adapter eingesteckt ist
5. Safety-Funktion
Dieses Gerät besitzt ein integriertes Scan Safety (SFS). Ist das Scan Safety aktiv
(on), wird ein einzelner Single Beam verhindert. Wird das Scan Safety deak-
tiviert (o), müssen die geforderten Sicherheitsabstände zwischen Gerät
und Publikum, bzw. maximal zulässige Bestrahlungswerte (MZB), immer
eingehalten werden.
6. Modi:
Ihr Gerät bendet sich im Auto Modus (automatische und zufällige Wiederga-
be der vorprogrammierten Muster):
• Ihr Gerät bendet sich im Musik Modus (zufällige Wiedergabe der vorpro-
grammierten Muster bei Musik, Tönen oder sonstigen Geräuschen):
Steuern Sie die Sensitivität des integrierten Mikrofons über den Drehregler
auf der Geräterückseite. Wenn das Gerät auf Geräusche reagiert, wird dies
durch das Blinken der LED angezeigt.
• Ihr Gerät bendet sich im DMX Modus wenn ‘10‘ ausgeschaltet ist:
