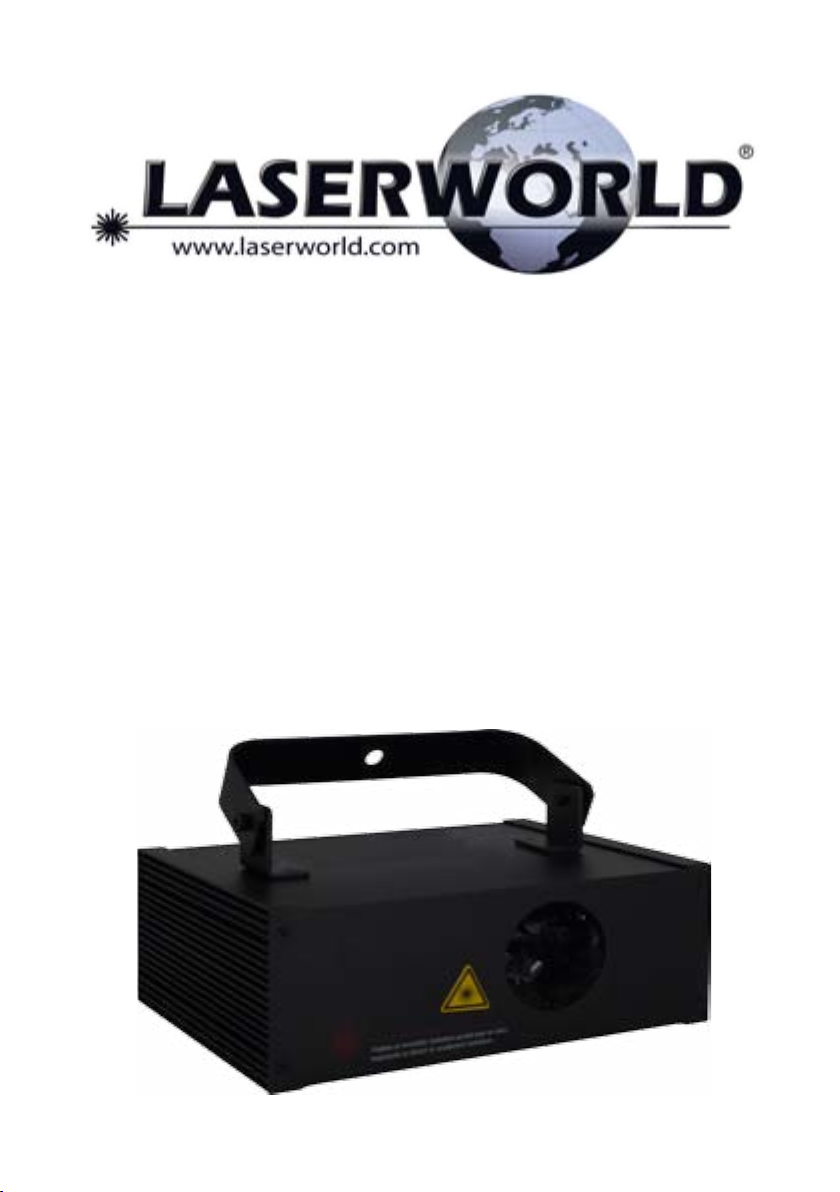

Laserworld Ecoline Series User manual

Manual / Bedienungsanleitung
Ecoline Series
EL-200RGY
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
rev. 04/2014
English
Deutsch

Manual: EL-200RGY
page 2 / 18
Rechtlicher Hinweis:
Die Firma Laserworld AG behält sich das
Recht vor, Änderungen an ihren Produkten
vorzunehmen, die der technischen Weiter-
entwicklung dienen. Diese Änderungen wer-
den nicht notwendigerweise in jedem Einzel-
fall dokumentiert.
Diese Betriebsanleitung und die darin ent-
haltenen Informationen wurden mit der ge-
botenen Sorgfalt zusammengestellt. Die Fir-
ma Laserworld AG übernimmt jedoch keine
Gewähr für Druckfehler, andere Fehler oder
daraus entstehende Schäden.
Die in dieser Bedienungsanleitung genann-
ten Marken und Produktnamen sind Waren-
zeichen oder eingetrageneWarenzeichen der
jeweiligen Titelhalter.
Legal notice:
Thank you for purchasing this Laserworld
product. Due to continual product develop-
ments and technical improvements, Laser-
world (Switzerland) AG reserves the right to
make modications to its products.
This manual and its content have been made
with due care but Laserworld (Switzerland)
AG cannot however, take any responsibility
for any errors, omissions or any resulting da-
mages forthwith.
The brands and product names mentioned
in this manual are trade marks or registered
trade marks of their respective owners.

Manual: EL-200RGY
page 3 / 18
Content:
1. Product and package contents
2. Preliminary warning notices
3. Initial operations, safety instructions
4. Working on the device
5. Service notes
6. Warnings and other notices on the device
7. Device connections
8. Operation
Final statement
Technical data sheet
Laser specications

Manual: EL-200RGY
page 4 / 18
1. Scope of delivery & details
Please check if all listed parts are included and undamaged. Included in delivery:
1 x laser projector 1 x manual
1 x power cable 2 x key
3. Initial operations, safety instructions
1. Make sure to use correct voltage; see in-
formation on device & in this manual.
2. Make sure that the device is not connec-
ted to mains during installation.
3. Installation has to be done by technical
experienced and qualied persons ac-
cording to safety regulations of the res-
pective country.
4. Always ensure that maximum permis-
sible exposure (MPE) is not exceeded
in areas accessible to the public or
members of sta.
5. In some countries an additional ins-
pection by technical control institutes
could be necessary.
6. Connect an easily accessible inter-
lock connector or circuit breaker
to the projector.
7. The power supply should be easily acces-
sible.
8. When installing the laser mount it with
a minimum distance of 15 cm from walls
and objects.
9. For safe setup e.g. on walls or ceilings
please use a safety cord. The safety cord
should be able to withstand tenfold the
weight of the device. Please follow the
accident prevention regulations of pro-
fessional associations and/or comparable
regulations for accident prevention.
10. If the device has been exposed to great
temperature changes, do not switch it
2. Preliminary warning notices
1. Please use this device only according to these operating instructions.
2. Do not use the device if there are any visible damages on housing, connector panels,
power supplies or power cords.
3. Never look directly into the light source of a laser projector. Danger of damage to the
eyes or even blindness in extreme circumstances!
4. Do not operate the device at high humidity, in the rain or in dusty environments.
5. Protect device against dripping or splashing water. Do not place any liquid lled
containers near to this device.
Any warranty claims are void if the warranty label is removed or tampered
with in any way.

Manual: EL-200RGY
page 5 / 18
on immediately. Condensation (or any
moisture/water formed)may damage this
device.
11. Never use dimmer, RC or other electroni-
cally switched sockets. Whenever possib-
le, do not use the laser projector together
with large appliances (especially fog ma-
chines) on the same mains!
12. Ensure sucient ventilation and do not
place the device on any warm or heat ra-
diating surface. Especially the ventilati-
on openings must not be covered!
13. Ensure that device does not get over-
heated. Make sure that the device is not
exposed to spotlights (especially moving
heads). Heat of spotlights could overheat
laser in a little while and leads to a degra-
dation of performance.
4. Working on the device
1. This product has no user serviceable parts inside and should
only be maintained and serviced by a qualied engineer.
2. Be sure that the mains plug is not connected to the power
supply while installing or opening the device (e.g. for
cleaning).
3. Take o all reecting things like rings, watches etc. befo-
re starting to work with or at the projector.
4. Only use non-reecting tools to work on device.
5. Wear protective clothing (like goggles, gloves etc.) according to laser power and wave-
length of the laser.
5. Service notes
• Moisture and heat can reduce lifetime of
the laser system dramatically and expires
any warranty claim.
• Quick on/o switching of this device will
reduce durability of the laser diode dra-
matically.
• Avoid sharp knocks and shocks to this
device and ensure sucient protection
during transportation. Look after your La-
serworld product.
• To increase durability of your laser,
protect device against overheating:
-Always ensure sucient ventilation.
-Do not face spotlights (especially mo-
ving heads) to the device.
-Check temperature after approx. 30
minutes with each new installation.
If necessary install the projector at a
place with dierent temperature.
-Keep the device dry. Protect it from
moisture, rain and damp.
-Switch o device when it is not nee-
ded. Diodes are switched on and can
wear out even if there is no visible la-
ser output.
• Open the device at regular intervals and
remove any dust, particularly around fans
and laser. Otherwise the risk of overhe-

Manual: EL-200RGY
page 6 / 18
ating is imminent and will void the war-
ranty.
• If there are traces of fog uid in the pro-
jector, clean it and change the position of
the fog machine.
• The devices of Ecoline, Evolution, Club
and Proline Series are not meant for pro-
fessional applications. After approx. one
hour of operation, the device should cool
down for about 15 minutes.
• As for troubleshooting, please check the
FAQ on our website www.laserworld.com
• Removal of the warranty label as well
as damages to the device caused by
improper handling, neglect of the sa-
fety instructions and service notes will
void the warranty.

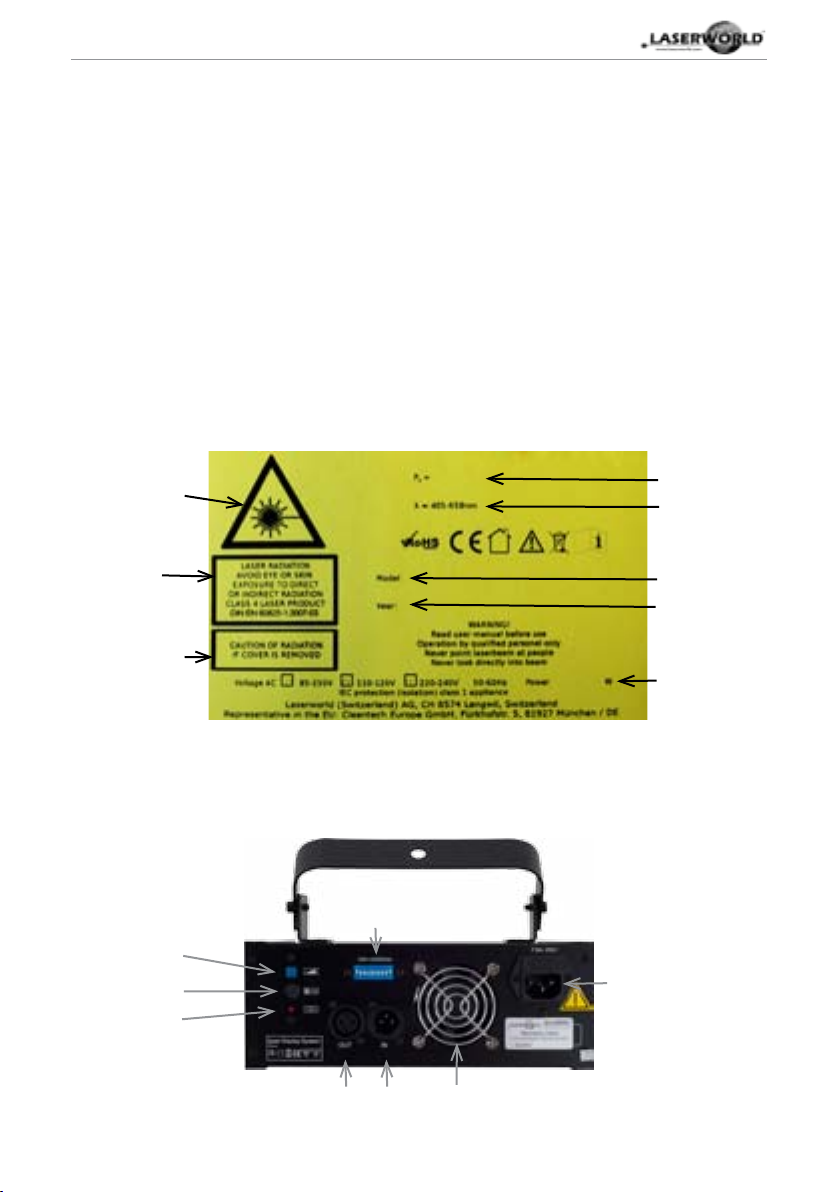

6. Warnings and other notices on the device
Laser radiation!
Avoid exposure
to beam.
Laser class 3b
Caution of
radiation if cover
is removed Power supply
& consumption
Model type
Wavelength
Output power
Production
year
Please read manual before operation
Use in enclosed spaces only!
7. Device connections
connection for power
supply
trim pot for
music-sensitivity
DMX address
DMX out DMX in
microphone
LED signal
fan

Manual: EL-200RGY
page 7 / 18

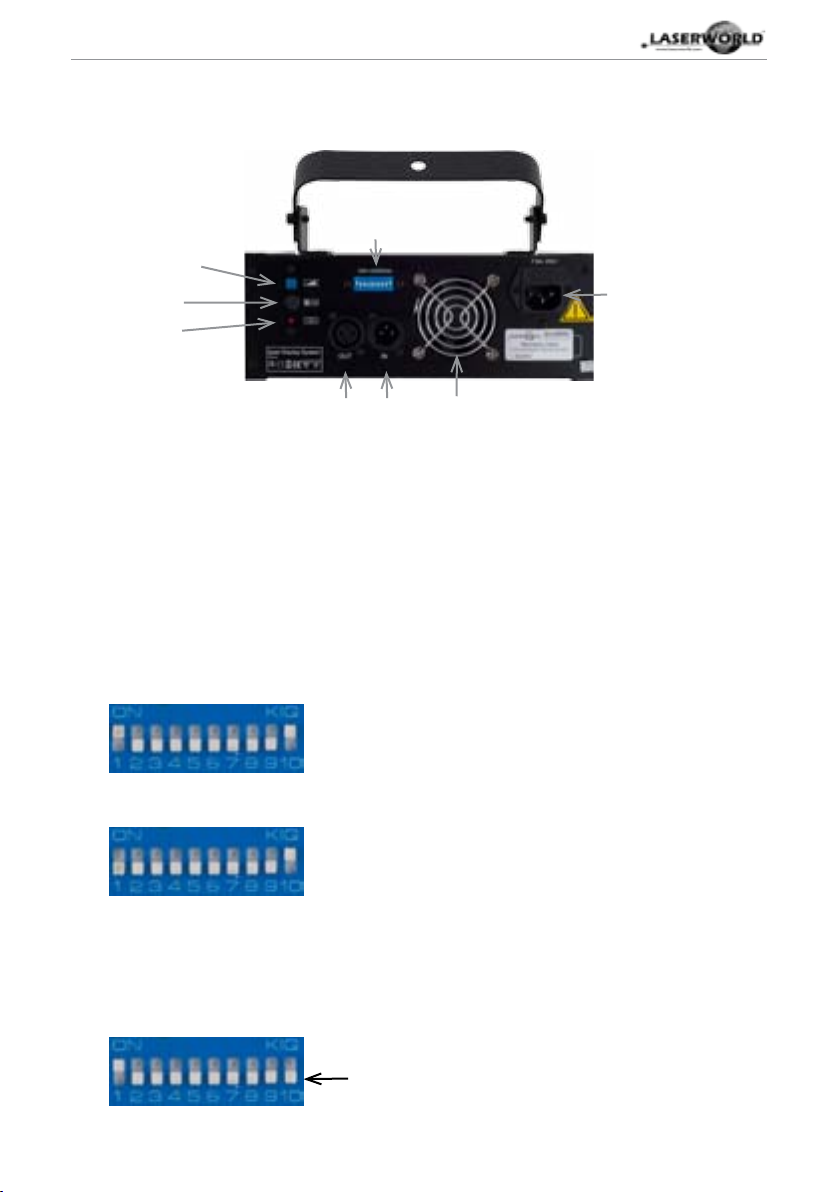

8. Operation
1. Connect the power cable to the device and then to the mains
2. Insert key and turn it‚ON‘
3. Press„ON“ to switch the device on
4. Your device runs in auto mode:
5. Your device runs in music mode:
Control the music-sensitivity by the trim pot at the front side of the device. The LED is
ashing when the device is triggered.
6. Your device runs in DMX mode if ‘10‘ is switched o:
Connect a DMX controller to operate the laser.
Use the switches 1 - 9 to set the DMX address of the laser. Each switch represents a num-
ber. To dene a number use the preceding number and multiply it by 2:
The laser uses 13 DMX channels, so make sure that the next device uses an address that
doesn’t overlap with this range.
Switch 12345678910
Number 1 2 4 8 16 32 64 128 256 Mode Switch

Manual: EL-200RGY
page 8 / 18
Channel Value Function
1 0 - 63 Laser o
64 - 125 Sound mode
126 - 191 Automatic mode
192 - 255 DMX mode
2 0 - 255 Pattern selection
3 0 - 255 Strobe eect
4 0 - 255 Point speed
5 0 - 255 x axis positioning
6 0 - 255 y axis positioning
7 0 - 255 Zoom / size
8 1- 39 Color: yellow
40 - 79 Color: red
80 - 119 Color: green
120 - 159 original pattern
160 - 199 color change
9 above 200 Reset (shortly)
10 1 - 79 drawing (increasing part of the pattern)
80 - 119 see above: automatically with increasing speed
120 - 255 change color
11 0 - 150 mirorring y axis (increasing part of the pattern)
151 - 255 see above; automatically
12 0 - 180 Rotation around its own axix (clockwise)
181 - 217 Auto-rotation around its own axix (clockwise)
218 - 255 Auto-rotation around its own axis (counter
clockwise
13 0 - 100 pattern (starting from rigth to left)
101 - 130 see above (automatically)
131 - 255 see above (automatically incl. color changing)
Please note that not each pattern can be combined with each eect.
7. To turn o the device switch it o („OFF“), switch the key to‚OFF‘ and disconnect the
power cable from the mains.

Manual: EL-200RGY
page 9 / 18
Final statement
Laserworld products are tested and product packaging is inspected before leaving our
warehouse.
Users must to follow the local safety regulations and warnings within this manual and adhere
to any regulations within its place of use. Damages through inappropriate use will void any
liability or warranty of our products.
Due to continual product developments, please check for the latest update of this product
manual at www.laserworld.com. If you do have any further questions, then please contact
your dealer/place of purchase or use our contact section on our website.
For service issues, please contact your dealer/place of purchase and ensure only genuine
Laserworld spare parts are used in any service repairs.
Errors and Omissions excepted and products are subject to change.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
8574 Lengwil-Oberhofen
SWITZERLAND
Registered oce:
8574 Lengwil-Oberhofen / Switzerland
Company number: CH-440.3.020.548-6
Commercial Registry Kanton Thurgau
CEO: Martin Werner
VAT no. (Switzerland): 683 180
UID (Switzerland): CHE-113.954.889
VAT no. (Germany): DE258030001
WEEE-Reg.-No. (Germany): DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Cleantech Europe GmbH
Managing Director: Thomas Schulze
Fürkhofstr. 5
81927 München / GERMANY

Manual: EL-200RGY
page 10 / 18
Inhaltverzeichnis:
1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pege- und Wartungshinweise
6. Warnhinweise und Spezikationen am Gerät
7. Geräteanschlüsse & Bedienelemente
8. Bedienung
Abschließende Erklärung
Technische Daten
Laserleistungsdaten

Manual: EL-200RGY
page 11 / 18
1. Lieferumfang & Hinweise
Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt
ist. Im Lieferumfang enthalten sind:
1 x Laserprojektor 1 x Bedienungsanleitung
1 x Kaltgerätekabel zur Stromversorgung 2 x Schlüssel für Schlüsselschalter
3. Schritte zur Inbetriebnahme, Sicherheitshinweise:
1. Stellen Sie sicher, dass Sie das Gerät mit
der richtigen Spannung betreiben
(siehe Angaben auf dem Gerät bzw. in
dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während
der Installation nicht mit dem Strom-
netz verbunden ist.
3. Der Laser darf nur von technisch versier-
tem Fachpersonal gemäss der im jewei-
ligen Land geltenden Sicherheitsbestim-
mungen installiert werden.
4. Die am Betriebsort geforderten Sicher-
heitsabstände zwischen Gerät und
Publikum, bzw. maximal zulässige Be-
strahlungswerte (MZB), müssen immer
eingehalten werden.
5. In bestimmten Ländern kann zusätzlich
eine Abnahme durch ein technisches
Überwachungsinstitut erforderlich sein.
6. Verbinden Sie einen leicht zugänglichen
Interlock-Stecker bzw. Notausschalter
mit dem Gerät.
7. Die Stromversorgung zugänglich halten.
8. Halten Sie bei der Installation einen Min-
destabstand von 15 cm zur Wand und an-
deren Objekten ein.
2. Einleitende Warnhinweise
1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den An-
schlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparab-
len Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!
4. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung
betreiben.
5. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben
dem Gerät abstellen.
Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher An-
spruch auf Gewährleistung!

Manual: EL-200RGY
page 12 / 18
9. Bei einer Festinstallation an Wand, Decke
o.ä., sichern Sie den Laser zusätzllich mit
einem Sicherheitsfangseil. Das Fangseil
sollte mindestens dem 10-fachen Ge-
wicht des Geräts standhalten können. Im
Übrigen beachten Sie die Unfallverhü-
tungsvorschriften der Berufsgenossen-
schaften und/oder vergleichbare Rege-
lungen zur Unfallverhütung.
10. Wenn das Gerät großen Temperatur-
schwankungen ausgesetzt war, schalten
Sie es nicht unmittelbar danach an. Kon-
denswasser (Nebel, Haze usw.) kann zu
Schäden am Gerät führen.
11. Benutzen Sie niemals Dimmer-, Funk-
oder andere elektronisch gesteuerten
Steckdosen! Falls möglich benutzen Sie
den Laser nicht zusammen mit anderen
großen elektrischen Verbrauchern (ins-
besondere Nebelmaschinen) auf dersel-
ben Leitung/Phase!
12. Sorgen Sie immer für eine ausreichende
Belüftung und stellen Sie das Gerät auf
keine warmen oder wärmeabstrahlen-
den Untergründe. Die Belüftungsönun-
gen dürfen nicht verdeckt sein.
13. Stellen Sie auch sicher, dass das Gerät
nicht zu heiß wird und dass es nicht dem
Strahl von Scheinwerfern ausgesetzt wird
(insbesondere bei beweglichen Schein-
werfern!). Die Wärme dieser Strahler kann
den Laser überhitzen.
4. Sicherheitshinweise für Arbeiten am Gerät
1. Service- und Reparaturarbeiten sollten ausschließlich von quali-
ziertem Fachpersonal durchgeführt werden.
2. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie
am Gerät hantieren bzw. es installieren.
3. Vor Arbeiten am Gerät alle reektierenden Gegenstän-
de wie Ringe, Uhren etc. ablegen.
4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht
reektierendes Werkzeug.
5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbekleidung (Schutz-
brille, Handschuhe, etc.).
5. Pege- und Wartungshinweise
• Feuchtigkeit und Hitze können die Le-
bensdauer des Lasersystems stark ver-
kürzen und führen zum Erlöschen des
Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander
Ein- und Ausstecken/-schalten, da dies
die Lebensdauer der Laserdiode erheb-
lich verkürzen kann!
• Beim Transport des Lasers jegliche
Erschütterung vermeiden. Bitte das Pro-
dukt bestmöglich schützen. Laserworld
bietet entsprechendes Equipment an.
• Um die Lebensdauer Ihres Lasers zu erhö-
hen, schützen Sie das Gerät vor Überhit-
zung:

Manual: EL-200RGY
page 13 / 18
-Immer für ausreichende Belüftung
sorgen.
-Keine Scheinwerfer (insbesondere
kopfbewegte) auf das Gerät richten.
-Bei jeder Neuinstallation nach ca. 30
Minuten die Gerätetemperatur prü-
fen und gegebenenfalls das Gerät an
einem kühleren/besser belüfteten
Standort platzieren.
-Halten Sie das Gerät trocken und
schützen Sie es vor Nässe, Regen und
Spritzwasser.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird. Trennen Sie hierzu das
Netzteil von der Stromversorgung. Auch
wenn die Diode nicht leuchtet: Sie ist in
Betrieb, solange das Gerät angeschaltet
ist.
• Önen Sie das Gerät in regelmässigen
Abständen und entfernen Sie eventuelle
Staubansammlungen, insbesondere im
Bereich der Lüfter und Laser, da sonst die
Gefahr des Überhitzens droht und jegli-
che Gewährleistung erlischt. Sollten sich
Spuren von Nebeluid absetzen, Gerät
reinigen und Position des Geräts und/
oder Nebelmaschine ändern.
• Die Geräte der Ecoline, Evolution, Club
und Proline Serie sind nicht für professio-
nellen Einsatz konzipiert. Sie sollten nach
etwa einer Stunde Betrieb für ca. 15 Mi-
nuten abkühlen.
• Bei Fehlfunktionen können Sie
in den FAQ unserer Webseite
www.laserworld.com die häugsten Pro-
bleme und Lösungswege nachlesen.
• Durch das Entfernen des Garantiela-
bels erlischt jeglicher Anspruch auf
Gewährleistung. Schäden am Gerät,
die durch unsachgemäßer Handha-
bung, Nichtbeachtung der Sicher-
heits-, Pege- und Wartungshinweise
entstehen besteht kein Gewährleis-
tungsanspruch.
6. Warnweise und Spezikationen am Gerät
Laserstrahlung!
Nicht dem Strahl
aussetzen.
Laserklasse 3b
Laserstrahlung
bei geönetem
Gehäuse Stromver-
sorgung und
-verbrauch
Produktname
Wellenlänge
Ausgangsleis-
tung
Produktions-
jahr
Vor Inbetriebnahme Bedienungsanleitung lesen!
Nur in geschlossenen Räumen betreiben!

Manual: EL-200RGY
page 14 / 18
7. Geräteanschlüsse & Bedienelemente
Anschluss für die
Stromversorgung
Einstellung der
Mikrofonsensivität
DMX Adressierung
DMX
Eingang
Mikrofon
LED Signal
Lüfter
DMX
Ausgang
8. Bedienung
1. Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor-
gung
2. Den Schlüssel in den Schlüsselschalter stecken und auf„ON“ drehen.
3. Durch Drücken des An- / Ausschalters auf„ON“ wird das Gerät eingeschaltet
4. Ihr Gerät bendet sich im Automatik Modus:
5. Ihr Gerät bendet sich im Musik Modus:
Steuern Sie die Sensitivität des integrierten Mikrofons über den Drehregler auf der
Geräterückseite. Wenn das Gerät auf Geräusche reagiert, wird dies durch das Blinken der
LED angezeigt.
6. Ihr Gerät bendet sich im DMX Modus wenn ‘10‘ ausgeschaltet ist:

Manual: EL-200RGY
page 15 / 18
Um den DMX-Modus zu nutzen, muss der Laser über ein DMX-Kabel mit einem entspre-
chenden Steuerpult verbunden werden.
Zum Einstellen der Startadresse benutzen Sie die ersten 9 Dipschalter auf der Geräte-
rückseite. Hierbei ist jedem Schalter eine Zahl zugewiesen. Bestimmen Sie eine Nummer,
indem Sie die vorangehende Nummer mit 2 multiplizieren:
Der Laser hat 13 Betriebskanäle (internationaler Standard DMX 512 Signal). Es ist darauf
zu achten, dass entsprechend 13 Kanäle hinter der Startadresse nicht für andere DMX-
Geräte belegt werden.
Switch 12345678910
Nummer 1 2 4 8 16 32 64 128 256 Moduswechsel
Channel Value Function
1 0 - 63 Laser aus
64 - 125 Musik Modus
126 - 191 Auto Modus
192 - 255 DMX Modus
2 0 - 255 Musterauswahl
3 0 - 255 Stroboeekt
4 0 - 255 Punktgeschwindigkeit
5 0 - 255 Positionierung der X-Achse
6 0 - 255 Positionierung der Y-Achse
7 0 - 255 Zoom / Größe
8 1- 39 Farbwahl: Gelb
40 - 79 Farbwahl: Rot
80 - 119 Farbwahl: Grün
120 - 159 Originalmuster
160 - 199 Farben des Musters werden durchgetauscht
9 above 200 Reset (dazu kurzzeitig über 200 gehen)
10 1 - 79 schrittweiser Musteraufbau
80 - 119 s.o.; automatisch mit zunehmender Geschwin-
digkeit
120 - 255 Farbwechsel
11 0 - 150 Spiegelung an der Y-Achse (größer werdend)
151 - 255 s.o.; automatisch

Manual: EL-200RGY
page 16 / 18
Channel Value Function
12 0 - 180 Drehung um die eigene Achse (Uhrzeigersinn)
181 - 217 Auto-Drehung um die eigene Achse (s.o.)
218 - 255 Auto-Drehung um die eigene Achse (gegen den
Uhrzeigersinn)
13 0 - 100 Muster (Musteraufbau von rechts nach links)
101 - 130 s.o. (automatisch)
131 - 255 s.o. (automatisch); inkl. Farbwechsel)
Bitte beachten Sie, dass nicht jedes Muster mit jedem Eekt kombiniert werden kann.
7. Um das Gerät vollständig auszuschalten,„OFF“ am An- / Ausschalter drücken, den
Schlüssel auf„OFF“ drehen und von der Stromversorgung trennen.

Manual: EL-200RGY
page 17 / 18
Abschließende Erklärung
Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei.
Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in
der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen,
unterliegen nicht dem Einussbereich der Herstellers und des Händlers. Somit wird keine Haf-
tung bzw. Gewährleistung übernommen.
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie
darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.
Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden
Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge
kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
CH-8574 Lengwil-Oberhofen / Schweiz
Sitz der Gesellschaft: Lengwil-Oberhofen / Schweiz
Firmennummer: CH-440.3.020.548-6
Verwaltungsrat: Martin Werner
MWSt. Nummer Schweiz: 683 180
UID: CHE-113.954.889
UST-IdNr: DE258030001
WEEE-Reg.-Nr.: DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Cleantech Europe GmbH
Managing Director: Thomas Schulze
Fürkhofstr. 5
81927 München / GERMANY

Manual: EL-200RGY
page 18 / 18
Technical data / Technische Daten / caractéristiques techniques
Laser sources:
Laserquellen:
Sources laser:
DPSS (green), diode (red)
DPSS (grün), Diode (rot)
DPSS (vert), diode (rouge)
Laser class:
Laserklasse:
Classe laser
3b
Scanner:
high-speed stepper motors, 2-5kpps,
Highspeed Schrittmotoren, 2-5kpps
moteurs pas à pas haute performance, 2-5kpps
Scan angle:
Strahlauslenkung:
Angle de scan max.:
+/-30° max.
Operation modes:
Betriebsmodi:
Mode de fonctionnement:
auto, music, DMX
Auto, Musik, DMX
Automatique, musique, DMX
Beam: ca. 3mm / 1.5mrad
Power supply:
Stromversorgung:
Alimentation:
85V - 250V AC
Power consumption:
Stromaufnahme:
Consommation:
40W
Operating temperature:
Betriebstemperatur:
température d‘opération:
+10° to +35°C
Dimensions:
Abmessungen: 170 x 235 x 85 mm (L x W x H)/(B x T x H)/(H x L x P)
Weight:
Gewicht:
Poids:
1.9 kg
min. - max. Red / Rot /
Rouge (650nm)
Green / Grün /
Vert (532nm)
Blue / Blau /
Bleu (405nm)
EL-200RGY 150-200mW >110mW >40mW -
Power specications (at laser module) /
Laserleistung (am Modul) / Puissance
