Laserworld Ecoline Series User manual

Manual / Bedienungsanleitung
Ecoline Series
EL-100RG Micro IR
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
04/2014
English
Deutsch

Manual: EL-100RG Micro IR
page 2 / 16
Rechtlicher Hinweis:
Die Firma Laserworld (Switzerland) AG behält
sich das Recht vor, Änderungen an ihren Pro-
dukten vorzunehmen, die der technischen
Weiterentwicklung dienen. Diese Änderun-
gen werden nicht notwendigerweise in je-
dem Einzelfall dokumentiert.
Diese Betriebsanleitung und die darin enthal-
tenen Informationen wurden mit der gebote-
nen Sorgfalt zusammengestellt. Die Firma La-
serworld (Switzerland) AG übernimmt jedoch
keine Gewähr für Druckfehler, andere Fehler
oder daraus entstehende Schäden.
Die in dieser Bedienungsanleitung genann-
ten Marken und Produktnamen sind Waren-
zeichen oder eingetrageneWarenzeichen der
jeweiligen Titelhalter.
Legal notice:
Thank you for purchasing this Laserworld
product. Due to continual product develop-
ments and technical improvements, Laser-
world (Switzerland) AG reserves the right to
make modications to its products.
This manual and its content have been made
with due care but Laserworld (Switzerland)
AG cannot however, take any responsibility
for any errors, omissions or any resulting
damages forthwith.
The brands and product names mentioned
in this manual are trade marks or registered
trade marks of their respective owners.

Manual: EL-100RG Micro IR
page 3 / 16
Content:
1. Product and package contents
2. Preliminary warning notices
3. Initial operations, safety instructions
4. Working on the device
5. Service notes
6. Warnings and other notices on the device
7. Device connections & setting opptions
8. Operation
Final statement
Technical data sheet
Laser specications

Manual: EL-100RG Micro IR
page 4 / 16
1. Product and package contents
Please check if all listed parts are included and undamaged. Included in delivery:
1 x laser projector 1 x manual
1 x PSU 1 x remote control unit
1 x tripod
3. Initial operations, safety instructions
1. Make sure to use correct voltage; see in-
formation on device & in this manual.
2. Make sure that the device is not connec-
ted to mains during installation.
3. Installation has to be done by technical
experienced and qualied persons ac-
cording to safety regulations of the res-
pective country.
4. Always ensure that maximum permis-
sible exposure (MPE) is not exceeded
in areas accessible to the public or
members of sta.
5. In some countries an additional ins-
pection by technical control institutes
could be necessary.
6. Connect an easily accessible inter-
lock connector or circuit breaker
to the projector.
7. The power supply should be easily acces-
sible.
8. If the device has been exposed to great
temperature changes, do not switch it
on immediately. Condensation (or any
moisture/water formed) may damage
device.
9. Never use dimmer, RC or other electroni-
cally switched sockets. Whenever possib-
le, do not use the laser projector together
with large appliances (especially fog ma-
chines) on the same mains!
2. Preliminary warning notices
1. Please use this device only according to these operating instructions.
2. Do not use the device if there are any visible damages on housing, connector panels,
power supplies or power cords.
3. Never look directly into the light source of a laser projector. Danger of damage to the
eyes or even blindness in extreme circumstances!
4. Do not operate the device at high humidity, in the rain or in dusty environments.
5. Protect device against dripping or splashing water. Do not place any liquid lled
containers near to this device.
Any warranty claims are void if the warranty label is removed or tampered
with in any way.

Manual: EL-100RG Micro IR
page 5 / 16
10. Ensure sucient ventilation and do not
place the device on any warm or heat ra-
diating surface. Especially the ventilati-
on openings must not be covered!
11. Ensure that device does not get over-
heated. Make sure that the device is not
exposed to spotlights (especially moving
heads). Heat of spotlights could overheat
laser in a little while and leads to a degra-
dation of performance.
4. Working on the device
1. Be sure that the mains plug is not connected to the power supply
while installing.
2. Take o all reecting things like rings, watches etc. before
starting to work with or at the projector.
3. Only use non-reecting tools to work on device.
4. Wear protective clothing (like goggles, gloves etc.) ac-
cording to laser power and wavelength of the laser.
5. Service notes
• Moisture and heat can reduce lifetime of
the laser system dramatically and expires
any warranty claim.
• Quick on/o switching of this device will
reduce durability of the laser diode dra-
matically.
• Avoid sharp knocks and shocks to this
device and ensure sucient protection
during transportation. Look after your La-
serworld product.
• To increase durability of your laser,
protect device against overheating:
-Always ensure sucient ventilation.
-Do not face spotlights (especially mo-
ving heads) to the device.
-Check temperature after approx. 30
minutes with each new installation.
If necessary install the projector at a
place with dierent temperature.
-Keep the device dry. Protect it from
moisture, rain and damp.
-Switch o device when it is not nee-
ded. Diodes are switched on and can
wear out even if there is no visible la-
ser output.
• The devices of Ecoline, Evolution, Club
and Proline Series are not meant for pro-
fessional applications. After approx. one
hour of operation, the device should cool
down for about 15 minutes.
• Please ensure the fans and heatsinks are
clear from dust and debris otherwise the
risk of overheating may occur. If the unit
and airways appear to be blocked then
please contact a qualied service engi-
neer to maintain and service the product.
• Removal of the warranty label as well
as damages to the device caused by
improper handling, neglect of the sa-
fety instructions and service notes will
void the warranty.

Manual: EL-100RG Micro IR
page 6 / 16

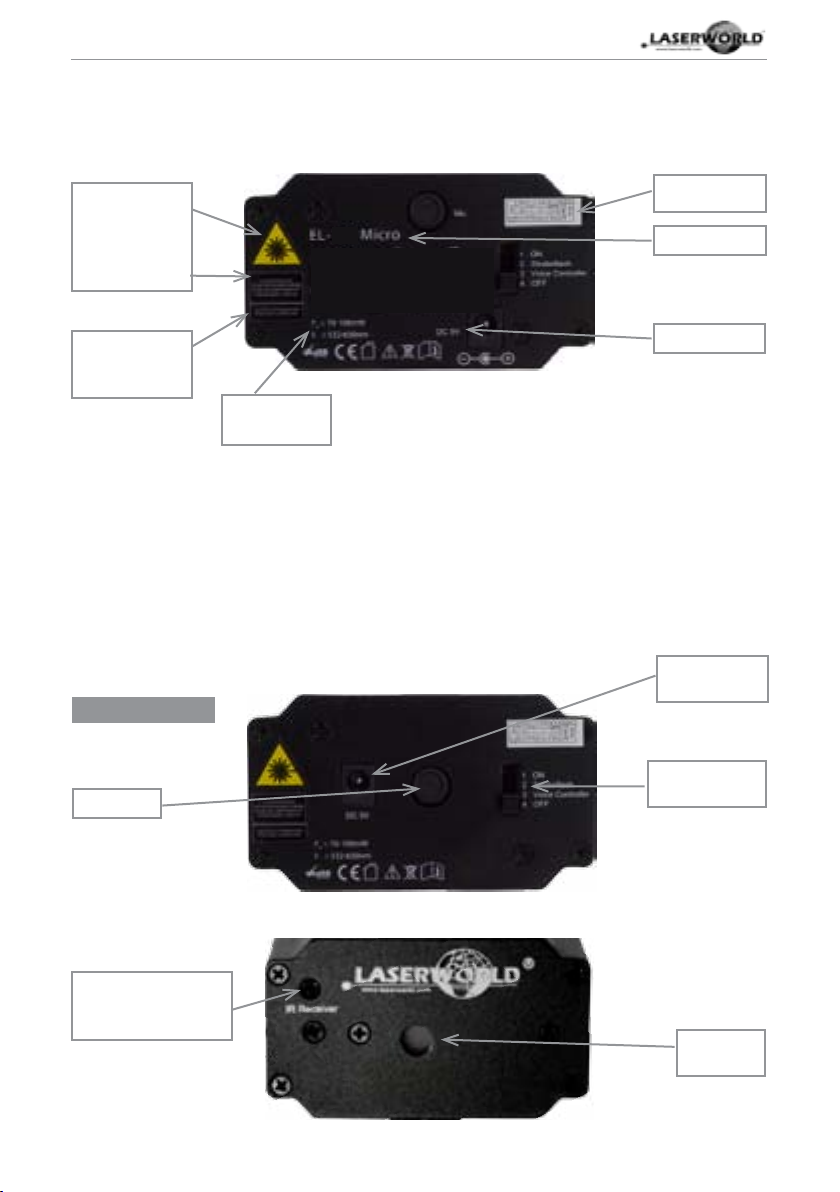

6. Warnings and other notices on the device
Laser radiation!
Avoid exposure
to beam.
Laser class 3b
Caution of radi-
ation if cover is
removed
Power supply
Model type
Output power
& wavelength
Warranty label
Please read manual before operation

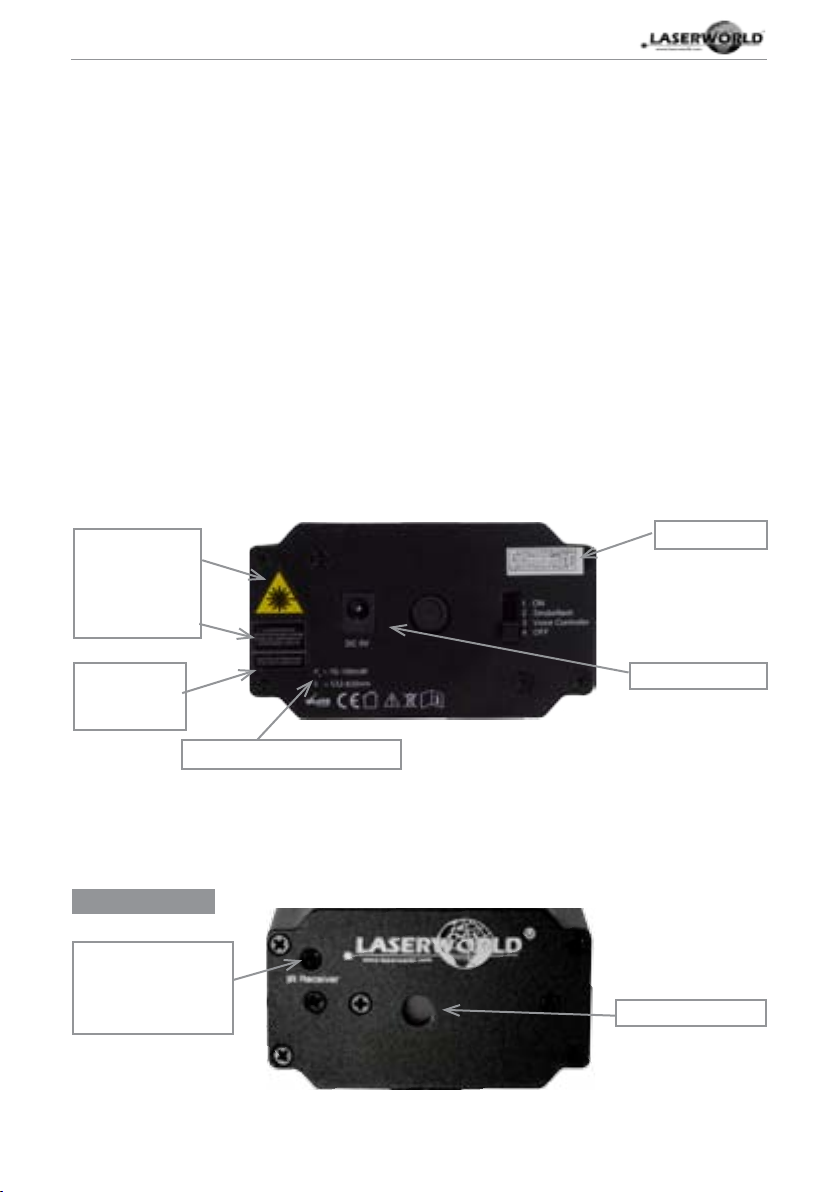

7. Device connections & setting options
connection for
power supply
laser outlet
window
micro
IR receiver for remote
control
On / o switch
& modes
EL-100RG Micro IR

Manual: EL-100RG Micro IR
page 7 / 16
8. Operation
8.1 Power supply
Connect your EL-Micro with the line adapter and connect it with the power supply. Please
make sure that you are using the correct voltage. False voltages could destroy the device. Ple-
ase use the voltage specied at the end of this manual. Don‘t focus the front of the laser on
people while installation.
The following functions can be set:
8.2 Switch on / o
Set the switch on the back side of the laser on “1 On“ to switch the device on or “4 O“ to
switch the device o. The auto mode is active when“1 On“ is set. Please disconnect the device
from the power supply if you don‘t need it for a longer period.
8.3 Stroboash
Set the switch on “2 Stroboash“ to activate the ash eect. The laser output will be interrup-
ted in certain intervals.
8.4 Voice Controller
The music mode is active when“3 Voice Controller“ is activated.

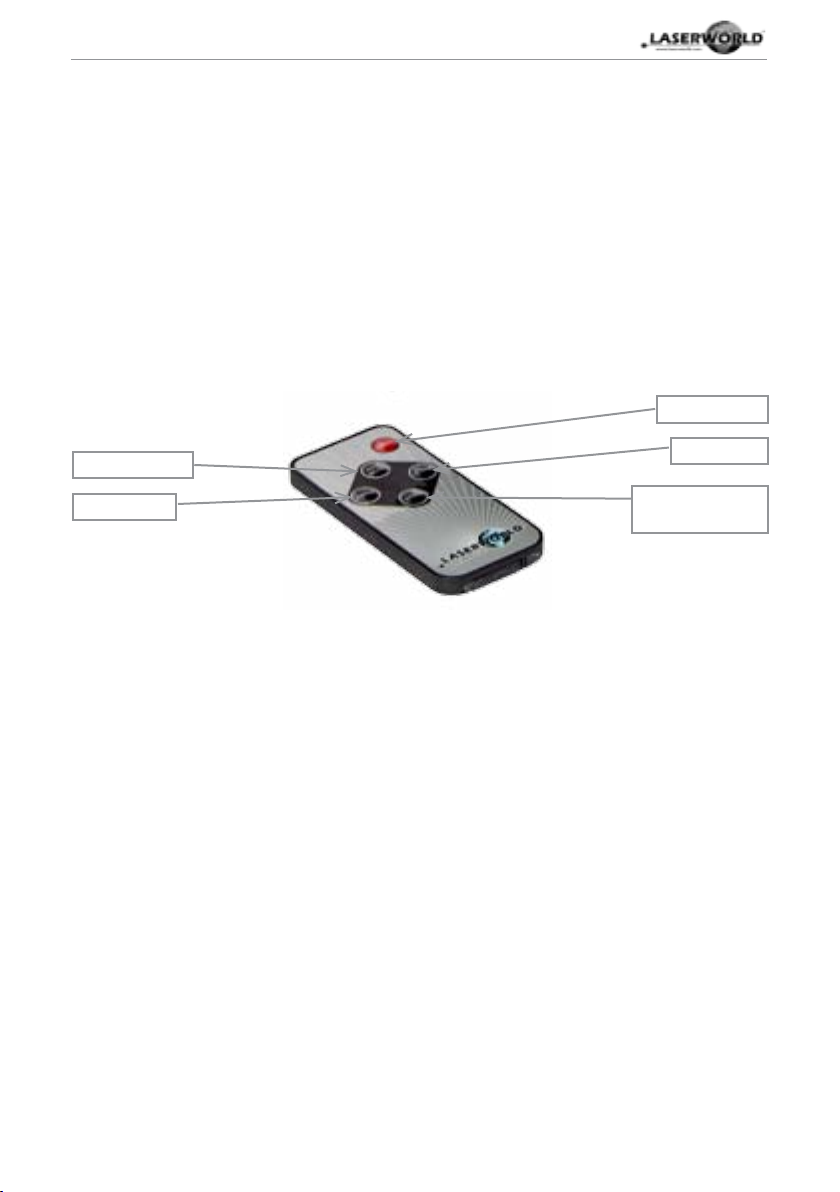

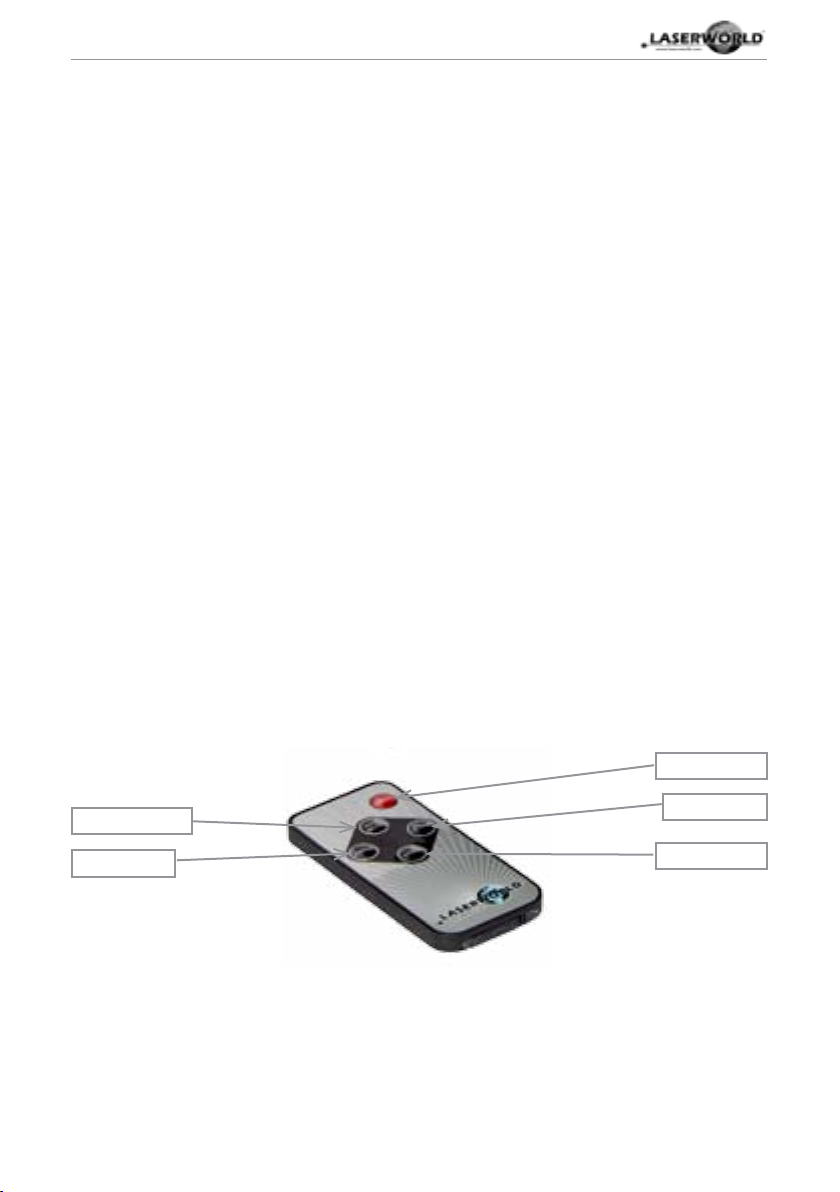

8.5 Remote control
The EL-100RG Micro IR can be controlled via a remote control unit. All settings can be done by
this. Please compare the operation steps 8.2 - 8.4 to make the settings with the remote control
unit.
on / o button
speed settings
color settings
mode selection
strobe eect

Manual: EL-100RG Micro IR
page 8 / 16
Final statement
Laserworld products are tested and product packaging is inspected before leaving our
warehouse.
Users must to follow the local safety regulations and warnings within this manual and adhere
to any regulations within its place of use. Damages through inappropriate use will void any
liability or warranty of our products.
Due to continual product developments, please check for the latest update of this product
manual at www.laserworld.com. If you do have any further questions, then please contact
your dealer/place of purchase or use our contact section on our website.
For service issues, please contact your dealer/place of purchase and ensure only genuine
Laserworld spare parts are used in any service repairs.
Errors and Omissions excepted and products are subject to change.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
8574 Lengwil-Oberhofen
SWITZERLAND
Registered oce:
8574 Lengwil-Oberhofen / Switzerland
Company number: CH-440.3.020.548-6
Commercial Registry Kanton Thurgau
CEO: Martin Werner
VAT no. (Switzerland): 683 180
UID (Switzerland): CHE-113.954.889
VAT no. (Germany): DE258030001
WEEE-Reg.-No. (Germany): DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Cleantech Europe GmbH
Managing Director: Thomas Schulze
Fürkhofstr. 5
81927 München / GERMANY

Manual: EL-100RG Micro IR
page 9 / 16
Inhaltverzeichnis:
1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pege- und Wartungshinweise
6. Warnhinweise und Spezikationen am Gerät
7. Geräteanschlüsse und Bedienelemente
8. Bedienung
Abschließende Erklärung
Technische Daten
Laserleistungsdaten

Manual: EL-100RG Micro IR
page 10 / 16
1. Lieferumfang & Hinweise
Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt
ist. Im Lieferumfang enthalten sind:
1 x Laserprojektor 1 x Stativ
1 x Netzkabel zur Stromversorgung 1 x Fernbedienung
1 x Bedienungsanleitung
3. Schritte zur Inbetriebnahme, Sicherheitshinweise:
1. Stellen Sie sicher, dass Sie das Gerät mit
der richtigen Spannung betreiben
(siehe Angaben auf dem Gerät bzw. in
dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während
der Installation nicht mit dem Strom-
netz verbunden ist.
3. Der Laser darf nur von technisch versier-
tem Fachpersonal gemäss der im jewei-
ligen Land geltenden Sicherheitsbestim-
mungen installiert werden.
4. Die am Betriebsort geforderten Sicher-
heitsabstände zwischen Gerät und
Publikum, bzw. maximal zulässige Be-
strahlungswerte (MZB), müssen immer
eingehalten werden.
5. In bestimmten Ländern kann zusätzlich
eine Abnahme durch ein technisches
Überwachungsinstitut erforderlich sein.
6. Verbinden Sie einen leicht zugänglichen
Interlock-Stecker bzw. Notausschalter mit
dem Gerät.
7. Die Stromversorgung zugänglich halten.
8. Wenn das Gerät großen Temperatur-
schwankungen ausgesetzt war, schalten
2. Einleitende Warnhinweise
1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den An-
schlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparab-
len Schäden an den Augen un der Netzhaut führen. Dies könnte zu irreparablen Schäden
an den Augen und der Netzhaut führen. Erblindungsgefahr!
4. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung
betreiben.
5. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben
dem Gerät abstellen.
Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher
Anspruch auf Gewährleistung!

Manual: EL-100RG Micro IR
page 11 / 16
Sie es nicht unmittelbar danach an. Kon-
denswasser (Nebel, Haze usw.) kann zu
Schäden am Gerät führen.
9. Benutzen Sie niemals Dimmer-, Funk-
oder andere elektronisch gesteuerten
Steckdosen! Falls möglich benutzen Sie
den Laser nicht zusammen mit anderen
großen elektrischen Verbrauchern (ins-
besondere Nebelmaschinen) auf dersel-
ben Leitung/Phase!
10. Sorgen Sie immer für eine ausreichende
Belüftung und stellen Sie das Gerät auf
keine warmen oder wärmeabstrahlen-
den Untergründe. Die Belüftungsönun-
gen dürfen nicht verdeckt sein.
11. Stellen Sie auch sicher, dass das Gerät
nicht zu heiß wird und dass es nicht dem
Strahl von Scheinwerfern ausgesetzt wird
(insbesondere bei beweglichen Schein-
werfern!). Die Wärme dieser Strahler kann
den Laser überhitzen.
4. Sicherheitshinweise für Arbeiten am Gerät
1. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am
Gerät hantieren bzw. es installieren
2. Vor Arbeiten am Gerät alle reektierenden Gegenstände
wie Ringe, Uhren etc. ablegen.
3. Verwenden Sie für Arbeiten am Gerät ausschließlich
nicht reektierendes Werkzeug.
4. Tragen Sie auf die Laserstärke und -wellenlängen angepasste
Schutzbekleidung (Schutzbrille, Handschuhe, etc.).
5. Pege- und Wartungshinweise
• Feuchtigkeit und Hitze können die Le-
bensdauer des Lasersystems stark ver-
kürzen und führen zum Erlöschen des
Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander
Ein- und Ausstecken/-schalten, da dies
die Lebensdauer der Laserdiode erheb-
lich verkürzen kann!
• Beim Transport des Lasers jegliche Er-
schütterung oder Schläge vermeiden.
Bitte das Produkt bestmöglich schützen.
Laserworld bietet entsprechendes Equip-
ment an.
• Um die Lebensdauer Ihres Lasers zu erhö-
hen, schützen Sie das Gerät vor Überhit-
zung:
-Immer für ausreichende Belüftung
sorgen.
-Keine Scheinwerfer (insbesondere
kopfbewegte) auf das Gerät richten.
-Bei jeder Neuinstallation nach ca. 30
Minuten die Gerätetemperatur prü-
fen und gegebenenfalls das Gerät an
einem kühleren/besser belüfteten
Standort platzieren.
-Halten Sie das Gerät trocken und
schützen Sie es vor Nässe, Regen und
Spritzwasser.

Manual: EL-100RG Micro IR
page 12 / 16
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird. Trennen Sie hierzu das
Netzteil von der Stromversorgung. Auch
wenn die Diode nicht leuchtet: Sie ist in
Betrieb, solange das Gerät angeschaltet
ist.
• Die Geräte der Ecoline, Evolution, Club
und Proline-Serie sind nicht für professio-
nellen Einsatz konzipiert. Sie sollten nach
etwa einer Stunde Betrieb für ca. 15 Mi-
nuten abkühlen.
• Lüfter und Kühlkörper (Kühlrippen usw.)
müssen frei von Staubansammlungen
und Ablagerungen sein, da sonst die Ge-
fahr des Überhitzens droht und jegliche
Gewährleistung erlischt. Bitte wenden Sie
sich an qualizierte Fachpersonen.
• Durch das Entfernen des Garantiela-
bels erlischt jeglicher Anspruch auf
Gewährleistung. Schäden am Gerät,
die durch unsachgemäßer Handha-
bung, Nichtbeachtung der Sicher-
heits-, Pege- und Wartungshinweise
entstehen besteht kein Gewährleis-
tungsanspruch.
6. Warnweise und Spezikationen am Gerät
Laserstrahlung!
Nicht dem Strahl
aussetzen.
Laserklasse 3b
Laserstrahlung
bei geöne-
tem Gehäuse
Stromversorgung
Leistungsdaten & Wellenlänge
Garantielabel
7. Geräteanschlüsse & Bedienelemente
Laseraustrittsfenster
Infrarot-Empfänger
für die Fernbedie-
nung
EL-100RG Micro IR

Manual: EL-100RG Micro IR
page 13 / 16
8. Bedienung
8.1 Stromversorgung
Verbinden Sie Ihren EL-Micro mit dem im Lieferumfang enthaltenen Netzadapter und schlie-
ßen Sie dieses an die Stromversorgung an. Stellen Sie sicher, dass das Gerät mit der richigen
Spannung betrieben wird, da die falsche Spannung zu irreparablen Schäden am Gerät führen
kann. Die Spannungsdaten entnehmen Sie bitte der Übersichtstabelle am Ende dieser Bedie-
nungsanleitung. Es muss darauf geachtet werden, dass die Vorderseite des Lasers (Bereich
des Strahlaustritts) während des Anschließens an die Stromversorgung nicht auf Personen
gerichtet ist.
Die folgenden Funktionen lassen sich einstellen:
8.2 An-/Ausschalten des Gerätes
Betätigen Sie den An-/Ausschalter auf der Geräterückseite. Stellen Sie den Schalter auf“1 ON“,
um das Gerät an- bzw. auf“4 OFF“, um das Gerät auszuschalten. Auf“1 ON“ ist der Automodus
aktiv. Sollten Sie das Gerät für einen längeren Zeitraum nicht benötigen, trennen Sie es von
der Stromversorgung.
8.3 Stroboash
Stellen Sie den Schalter auf der Rückseite auf“2 Stroboash“, um den Flash-Eekt zu aktivieren.
Dadurch wird die Laserausgabe in bestimmten Abständen unterbrochen.
Mikrofon
Anschluss für die
Stromversorgung
An-/Ausschalter
& Moduswahl

Manual: EL-100RG Micro IR
page 14 / 16
8.4 Voice Controller
Wenn Sie den Schalter auf der Geräterückseite auf“3 Voice Controller“ stellen, wird der Musik-
Modus aktiviert.
8.5 Fernbedienung
Der EL-100RG Micro IR kann auch über die im Lieferumfang enthaltene Fernbedienung ge-
steuert werden, über die sämtliche Einstellungen vorgenommen werden kann. Die Tasten-
Funktionen entsprechen denen, die in dieser Anleitung unter 8.2 - 8.4 aufgeführt werden.
An /Aus-Taste
Geschwindigkeits-
einstellungen
Farbauswahl
Modusauswahl
Stroboeekt

Manual: EL-100RG Micro IR
page 15 / 16
Abschließende Erklärung
Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei.
Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in
der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen,
unterliegen nicht dem Einussbereich der Herstellers und des Händlers. Somit wird keine Haf-
tung bzw. Gewährleistung übernommen.
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie
darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler und halten
Sie sich über unsere Webseite www.laserworld.com auf dem Laufenden.
Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden
Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge
kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
CH-8574 Lengwil-Oberhofen
Schweiz
Sitz der Gesellschaft: Lengwil-Oberhofen / CH
Firmennummer: CH-440.3.020.548-6
Verwaltungsrat: Martin Werner
MWSt. Nummer Schweiz: 683 180
UID: CHE-113.954.889
UST-IdNr: DE258030001
WEEE-Reg.-Nr.: DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Cleantech Europe GmbH
Managing Director: Thomas Schulze
Fürkhofstr. 5
81927 München / GERMANY

Manual: EL-100RG Micro IR
page 16 / 16
Technical data / Technische Daten / caractéristiques techniques
Laser sources:
Laserquellen:
Sources laser:
DPSS (green), diode (red)
DPSS (grün), Diode (rot)
DPSS (vert), diode (rouge)
Laser class:
Laserklasse:
Classe laser
3b
Scanner:
rotating grating wheel
rotierendes Gitterrad
eets de diraction rotatif
Scan angle:
Strahlauslenkung:
Angle de scan max.:
>90°, diraction grating
Operation modes:
Betriebsmodi:
Mode de fonctionnement:
auto, music
Beam: ca. 3mm / 1.5mrad (EL-100RG Micro IR)
Power supply:
Stromversorgung:
Alimentation:
PSU: 100-250V / AC
unit: 5V / DC
Power consumption:
Stromaufnahme:
Consommation:
40W
Operating temperature:
Betriebstemperatur:
température d‘opération:
+10° to +35°C
Dimensions:
Abmessungen: 117 x 93 x 52 mm (L x W x H)/(B x T x H)/(H x L x P)
Weight:
Gewicht:
Poids:
0.4 kg
min. - max. Red / Rot /
Rouge (650nm)
Green / Grün /
Vert (532nm)
Blue / Blau /
Bleu (445nm)
EL-100RG Micro IR 70-100mW >60mW >10mW
Power specications (at laser module) /
Laserleistung (am Modul) / Puissance
