Laserworld EL-120 R User manual

Manual / Bedienungsanleitung /
Mode d’emploi
Ecoline Series
EL-60G, EL-120R,
EL-150B
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d’utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d’utilisation!
05/2019
English
Deutsch
Français

Rechtlicher Hinweis:
Die Firma Laserworld (Switzerland) AG behält sich das Recht vor, Änderungen an
ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen.
Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumen-
tiert. Diese Betriebsanleitung und die darin enthaltenen Informationen wurden
mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland)
AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder daraus
entstehende Schäden. Die in dieser Bedienungsanleitung genannten Marken und
Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen
Titelhalter.
Legal notice:
Thank you for purchasing this Laserworld
product. Due to continual product developments and technical improvements, La-
serworld (Switzerland) AG reserves the right to make modications to its products.
This manual and its content have been made with due care but Laserworld (Swit-
zerland) AG cannot however, take any responsibility for any errors, omissions or any
resulting damages forthwith. The brands and product names mentioned in this ma-
nual are trade marks or registered trade marks of their respective owners.
Information juridique :
L’entreprise Laserworld (Switzerland) AG se réserve le droit d’eectuer des modica-
tions concernant leurs produits et ainsi de répondre au développement technique.
Ces modications ne seront pas nécessairement annoncées en tout cas spécique.
Ce mode d’emploi et les informations contenues dedans ont été établis avec le soin
minutieux qui s’impose dans ce cas.
Laserworld (Switzerland) AG ne pourra pas être tenue responsable pour
d’éventuelles erreurs d’impression ou dommages en résultants.
En cas de doutes, veuillez toujours contacter Laserworld (Switzerland) AG . Les noms
de marques et de produits utilisés dans ce mode d’emploi sont des marques de
fabrique ou des marques déposées.
L’utilisation est réservée à un usage professionnel selon décret n°2007-665 du
2 mai 2007 relatif à la sécurité des appareils à laser sortant!
Article 4 bis :
« Les usages spéciques autorisés pour les appareils à laser sortant d’une classe su-
périeure à 2 sont les usages professionnels suivants :
(…)
9° Spectacle et achage :
Toutes les applications de trajectoire, de visualisation, de projection ou de repro-
duction d’images en deux ou trois dimensions. »

Content:
1. Product and package contents
2. Preliminary warning notices
3. Initial operations, safety instructions
4. Working on the device
5. Service notes
6. Warnings and other notices on the device
7. Device connections
8. Operation
Final statement
Technical data sheet
Laser specications

1. Product and package contents
Please check if all listed parts are included and undamaged. Included in delivery:
1 x laser projector 1 x manual 2 x key (for key switch)
1 x power cable 1 x Interlock connector
(already attached)
3. Initial operations, safety instructions
1. Make sure to use correct voltage;
see information on device & in this
manual.
2. Make sure that the device is not
connected to mains during ins-
tallation.
3. Installation has to be done by
technical experienced and qua-
lied persons according to safe-
ty regulations of the respective
country.
4. Always ensure that maximum
permissible exposure (MPE) is
not exceeded in areas accessib-
le to the public or members of
sta.
5. In some countries an additional
inspection by technical control
institutes could be necessary.
6. Connectaneasilyaccessible inter-
lock connector or circuit breaker
to the projector.
7. The power supply should be easily
accessible.
8. When installing the laser keep
mount it with a minimum distance
of 15 cm from walls and objects.
9. For safe setup e.g. on walls or
ceilings please use a safety cord.
The safety cord should be able to
withstand tenfold the weight of
the device. Please follow the ac-
cident prevention regulations of
professional associations and/or
comparable regulations for acci-
dent prevention.
2. Preliminary warning notices
1. Please use this device only according to these operating instructions.
2. Do not use the device if there are any visible damages on housing, connector
panels, power supplies or power cords.
3. This device must not be permanently connected to mains. Disconnect it from
mains or use the power button to switch if o if not in use.
4. Never look directly into the light source of a laser projector. Danger of dama-
ge to the eyes or even blindness in extreme circumstances!
4. Do not operate the device at high humidity, rain or in dusty
surroundings.
5. Protect device against dripping or splashing water. Do not place
any liquid lled containers near to this device.
Any warranty claims are void if the warranty label is removed or tampered
with in any way.

4. Working on the device
1. This product has no user serviceable parts inside
and should only be maintained and serviced by a
qualied engineer.
2. Be sure that the mains plug is not connected
to the power supply while installing or ope-
ning the device (e.g. for cleaning).
3. Take o all reecting things like rings, watches etc. before start
working with or at the projector.
4. Use only non-reecting tools to work on device.
5. Wear protective clothing (like goggles, gloves etc.) according to laser power
and wavelength of the laser.
10. If the device has been exposed to
great temperature changes, do
not switch it on immediately. Con-
densation (or any moisture/water
formed) may damage device.
11. Never use dimmer, RC or other
electronically switched sockets.
Whenever possible, do not use the
laser projector together with large
appliances (especially fog machi-
nes) on the same mains!
12. Ensure sucient ventilation and
do not place the device on any
warm or heat radiating surface. Es-
pecially the ventilation openings
must not be covered!
13. Ensure that device does not gets
overheated. Make sure that the
device is not exposed to spotlights
(especially moving heads). Heat of
spotlights could overheat laser in a
little while and leads to a degrada-
tion of performance.
5. Service notes
• Moisture and heat can reduce lifetime of the laser system dramatically and
expires any warranty claim.
• Quick on/o switching of this device will reduce durability of the laser diode
dramatically.
• Avoid sharp knocks and shocks to this device and ensure sucient protection
during transportation. Look after your Laserworld product.
• To increase durability of your laser, protect device against overheating:
• Always ensure sucient ventilation.
• Do not face spotlights (especially moving heads) to the device.
• Check temperature after approx. 30 minutes with each new installation. If
necessary install the projector at a place with dierent temperature.

• Switch o device when it is not
needed. Diodes are switched on
and can wear out even if there is
no visible laser output.
• Keep the device dry. Protect it
from moisture, rain and damp.
• The devices of Ecoline Series are
not meant for professional appli-
cations. After approx. one hour of
operation, the device should cool
down for about 15 minutes.
• Please ensure the fans and
heatsinks are clear from dust and
debris otherwise the risk of over-
heating may occur. If the unit and
airways appear to be blocked then
please contact a qualied service
engineer to maintain and service
the product.
• Removal of the warranty label
as well as damages to the device
caused by improper handling,
neglect of the safety instruc-
tions and service notes will void
the warranty.

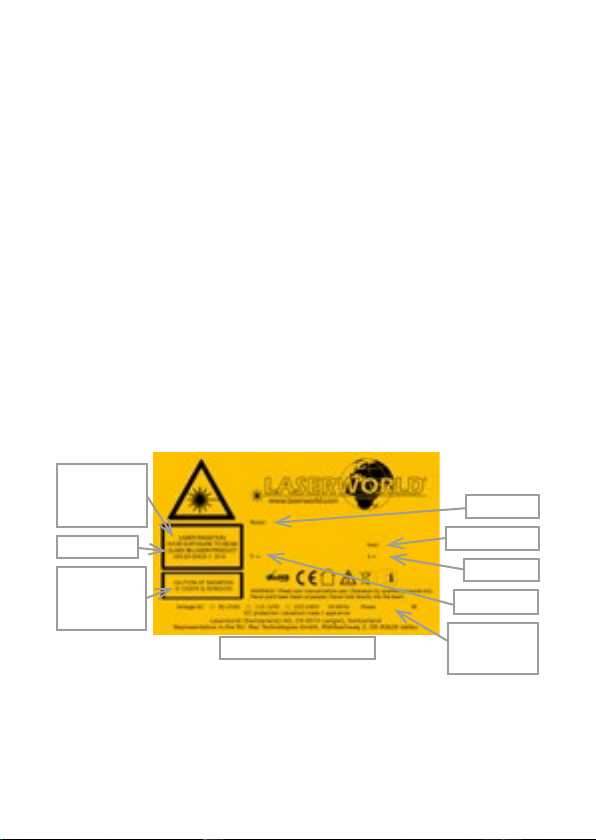

6. Warnings and other notices on the device
Laser radiation!
Avoid exposure
to beam
Caution of ra-
diation if cover
is removed
Power supply
& consumption
Model type
Wavelength
Output power
Production year
Use in enclosed spaces only!
Laser class 3B

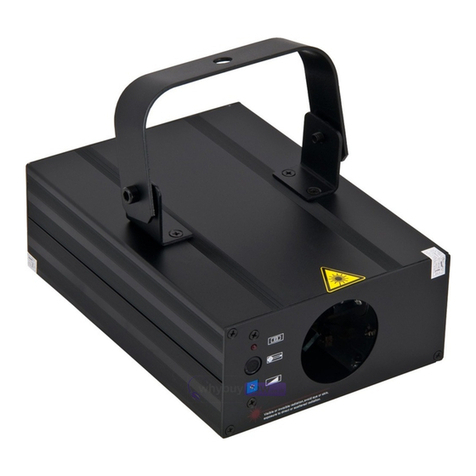

7. Device connections
connection for
power supply
microphon
microphon LED
power switch
fan
laser
aperture
key switch
8. Operation
1. Connect the power cable to the device and then to the mains
2. The Interlock adapter is already attached. There is no need to change
anything. The show laser doesn‘t work if the interlock adapter isn‘t connec-
ted to the device.
3. Press„ON“ to switch the device on
4. Insert the key into the key switch and turn it„ON“
5. Your device will start running in either auto or sound mode now. You can
select the mode by using the auto / sound switch located on the rear side of
the unit.
6. Controll the microphone sensitivity with the trim pot located on the rear
side of the unit. The LED is ashing when the device is triggered.
7. To turn o the device, move the key switch to“OFF”, switch the device o
(“OFF”) and disconnect the power cable from the mains.
interlock connector trim pot for micro sensivity
auto/sound mode switch
laser emission LED indicator
laser radiation!
avoid exposure
to beam.
laser outlet window

Final statement
Laserworld products are tested and product packaging is inspected before leaving
our warehouse. Users must to follow the local safety regulations and warnings
within this manual and adhere to any regulations within its place of use. Damages
through inappropriate use will void any liability or warranty of our products. Due to
continual product developments, please check for the latest update of this product
manual at www.laserworld.com. If you do have any further questions, then please
contact your dealer/place of purchase or use our contact section on our website.
For service issues, please contact your dealer/place of purchase and ensure only
genuine Laserworld spare parts are used in any service repairs.
Errors and omissions excepted and products are subject to change.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
8574 Lengwil
SWITZERLAND
Registered oce:
8574 Lengwil / Switzerland
Company number: CH-440.3.020.548-6
Commercial Registry Kanton Thurgau
CEO: Martin Werner
VAT no. (Switzerland): 683 180
UID (Switzerland): CHE-113.954.889
VAT no. (Germany): DE258030001
WEEE-Reg.-No. (Germany): DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Ray Technologies GmbH
Managing Director: Martin Werner
Mühlbachweg 2
83626 Valley / Deutschland

Inhaltverzeichnis:
1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme,
Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pege- und Wartungshinweise
6. Warnhinweise und Spezikationen am Gerät
7. Geräteanschlüsse und Bedienelemente
8. Bedienung
Abschließende Erklärung
Technische Daten
Laserleistungsdaten

1. Lieferumfang & Hinweise
Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware
unbeschädigt ist. Im Lieferumfang enthalten sind:
1 x Laserprojektor 1 x Bedienungsanleitung
1 x Kaltgerätekabel 2 x Schlüssel
1 x Interlock Stecker (bereits befestigt)
3. Schritte zur Inbetriebnahme, Sicherheitshinweise:
1. Stellen Sie sicher, dass Sie das Ge-
rät mit der richtigen Spannung
betreiben (siehe Angaben auf dem
Gerät bzw. in dieser Bedienungs-
anleitung).
2. Stellen Sie sicher, dass das Gerät
während der Installation nicht mit
dem Stromnetz verbunden ist.
3. Der Laser darf nur von technisch
versiertem Fachpersonal gemäss
der im jeweiligen Land geltenden
Sicherheitsbestimmungen instal-
liert werden.
4. Die am Betriebsort geforderten
Sicherheitsabstände zwischen
Gerät und Publikum, bzw. ma-
ximal zulässige Bestrahlungs-
werte (MZB), müssen immer
eingehalten werden.
5. In bestimmten Ländern kann zu-
sätzlich eine Abnahme durch ein
technisches Überwachungsinsti-
tut erforderlich sein.
6. Verbinden Sie einen leicht
zugänglichen Interlock-Stecker
bzw. Notausschalter mit dem
Gerät.
7. Die Stromversorgung zugänglich
halten.
2. Einleitende Warnhinweise
1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse,
den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder
-kabeln vorliegen.
3. Dieses Gerät darf nicht dauerhaft an das Stromnetz angeschlossen sein. Tren-
nen Sie es von der Stromversorgung oder schalten Sie das Gerät mittels des
Netzschalters aus, wenn Sie es nicht verwenden.
4. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu
irreparablen Schäden an den Augen und der Netzhaut führen. Erblindungsge-
fahr!
5. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung
betreiben.
6. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf
oder neben dem Gerät abstellen.
Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher
Anspruch auf Gewährleistung!
