Laserworld RS 800 G User manual

RS 800 G, RS 800 RGY, RS 1000 RGB
Manual
Read carefully before using this device!
Bedienungsanleitung
Bitte lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen!

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 2 von / of 17
Revision Sep-1
Important
Don’t remove the warranty/serial number label - removal voids warranty
When a cold laser is brought into warm/damp environment, don’t turn it on immediately.
Condensation water could damage the laser.
Use a power socket with earth/ground. Don’t use dimmer, RC, or other electronically s itched
sockets. Whenever possible, don’t use the laser together with large appliances, especially fog
machines, on the same mains!
To ensure maximum lifetime of the laser:
Don’t overheat the laser:
•Always ensure good ventilation
•Don’t have stage lights (especially moving heads) directed towards the laser
•Regularly clean the fans and the interior from dust
•In a new installation check the temperature after 3 minutes of operation
Keep the laser dry
•Make sure fog/hazer fluid doesn’t condensate inside the laser
•Fog has to be in front of the laser – not inside
•A few days after (each new) installation, open the cover to check if fluids condensate inside
•If fluids condensate inside, reposition the laser or fogger/hazer
Turn the device off, when not used. The diode is on, when the device is on. Even if it is not lit.
Connect an emergency switch to the Remote lock connector on the backside (see picture). Connect
the switch to pins 1 and 2.
If no emergency switch is used, insert the 9 pin dongle instead. (Picture below)
Wichtig
Beim Entfernen des Garantielabels erlischt sofort jeder Anspruch auf Gewährleistung
Wenn das Gerät grossen Temperaturschwankungen ausgesetzt war, nicht sofort anschalten.
Gefahr der Kondenswasserbildung.
Benutzen Sie immer eine Steckdose mit Schutz-/Erdleiter. Benutzen Sie niemals Dimmer-, Funk-
oder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser nicht
zusammen mit anderen grossen elektrischen Verbraucher (insbesondere Nebelmaschinen) zusammen
auf derselben Leitung!
Um die Lebensdauer Ihres Lasers zu erhöhen:
Schützen Sie das Gerät vor Überhitzung:
•Immer für ausreichende Ventilation sorgen.
•Keine Scheinwerfer (insbesondere kopfbewegte) auf das Gerät richten.
•Regelmässig das innere und besonders die Lüfter von Staub reinigen.
•Nach jeder Neuinstallation nach ca. 3 Minuten die Temperatur prüfen und gegebenenfalls
das Gerät an einen kühleren/besser belüfteten Standort bringen.
Gerät trocken halten:
•Stellen Sie sicher, dass kein Nebelfluid im Inneren kondensiert.
•Nebel sollte vor dem Gerät sein, nicht darin.
•Einige Tage nach jeder Neuinstallation Gehäuse öffnen und nachprüfen ob sich Kondensat
bildet. Gegebenenfalls Position von Laser/Nebelmaschine ändern.
Gerät ausschalten wenn es nicht benutzt wird. Auch wenn die Diode nicht leuchtet, sie ist an, solange
das Gerät an ist.
Verbinden Sie einen Not-Ausschalter mit den Pins 1 und 2 des Remote Lock Anschlusses auf der
Gehäuserückseite. Falls Sie keinen Not-Ausschalter benutzen, stecken Sie den beigefügten 9-poligen
Blindstecker in die Remote Lock Buchse.
Warranty Label
Nicht entfernen / Do not remove
SerNo: …………

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 3 von / of 17
Revision Sep-1
Content / Inhalt
Safety instructions ......................................................................................................... 4
Installation safety .......................................................................................................... 4
OPERATING THE LASER ................................................................................................. 5
Using the laser .............................................................................................................. 5
Control panel ................................................................................................................. 6
ILDA mode .................................................................................................................... 6
DMX mode .................................................................................................................... 6
Maintenace / cleaning .................................................................................................... 7
Technical specifications .................................................................................................. 7
Change scanner ............................................................................................................. 7
Adjustable mirror mounts ............................................................................................... 8
Troubleshooting ............................................................................................................. 8
ILDA signal.................................................................................................................... 8
Please note ................................................................................................................... 8
Hinweise zur Inbetriebnahme: ...................................................................................... 1
Warnhinweise .............................................................................................................. 1
Inbetriebnahme ........................................................................................................... 11
Gerätekonfiguration ..................................................................................................... 11
Gerätebetrieb .............................................................................................................. 12
Steuerung über DMX .................................................................................................... 12
Steuerung über Computersoftware ................................................................................ 13
Reinigung.................................................................................................................... 13
Technische Daten ........................................................................................................ 14
Austausch der Scanner ................................................................................................. 14
Verstellbarer Spiegelhalter ............................................................................................ 14
Fehlersuche ................................................................................................................. 15
ILDA Ansteuerung ........................................................................................................ 15
Abschließende Erklärung .............................................................................................. 15
Technical diagram ........................................................................................................ 16

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 4 von / of 17
Revision Sep-1
Checking parts
Please check if all listed parts are included, and are not damaged. Included:
1 x Laser projector
1 x Power cable
1 x 9-pin plug
2 x key
1 x safety cord
1 x manual
Safety instructions
If the device has been exposed to great temperature changes, do not switch it on
immediately. Condensation water may damage your device. Leave the device
switched off until it has reached room temperature.
The laser must only be used for shows. Any operation has to be attended and
supervised by a skilled and well-trained operator.
Never leave this device running unattended and keep it away from children and
unauthorized persons.
Keep away from heaters and other heat sources. In order to safeguard sufficient
ventilation, leave 5 cm of free space around the device.
Never direct the laser beam to people or animals.
CAUTION LASER DIODE: If you open the device for cleaning, always disconnect from
mains!
-HEALTH HAZARD! Never look directly into the light source, as
sensitive persons may suffer an epileptic shock!
These lasers are considered a definite eye hazard,
particularly at the higher power levels, which WILL cause
eye damage. So these laser series models supplied with a
key switch to prevent unauthorized use, warning labels
and aperture labels affixed to the laser.
Installation safety
Prior to installation and operation of the laser, the paths of the
beams and effects should be considered, particularly with
respect to how they will reach the audience. If direct audience scanning is desired, then the
laser energy in the effects needs to be considered to decide if the effects are safe for direct
viewing. Always ensure, that the maximum permissible exposure (MPE) is not exceeded in
the area accesible to the public. So install the laser in such a way, that minimum distances
and heights ensure the MPE is never exceeded in the public area.
Warning labels on the device
Laser radiation Read manual
before use
Avoid exposure Operation by qualified
To the beam personal only
Laser class 4 Never direct laser
Beam at people
Caution of radiation Never look directly
If cover is removed into beam
Indoor use only
At front opening: Avoid exposure – laser radiation is emmited.

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 5 von / of 17
Revision Sep-1
OPERATING THE LASER
The operator has to make sure that laser radiation – also reflected laser radiation – higher
than the maximum permissible level is avoided by technical or organisational measures.
(Especially with respect to the MPE, see above.)
Make sure to use the correct voltage
If the device is used in a flying installation, the mounting brackets and an appropriate safety-
rope must be fixed.
In some countries, the operator must notify the accidence insurance and the authority for
industrial safety, before operating a laser. For more information, contact the relevant
authorities.
Please consider that unauthorized modifications on the device are strictly forbidden due to
safety reasons!
If this device will be operated in any way differently than described in this manual, the
product may suffer damages and the guarantee becomes void. Furthermore, any other
operation may lead to dangers like short-circuit, burns, electric shock, etc.
Keep surrounding dry and clean. This unit should be keep dry, do not use in the rain or
damp and dusty environment. Projector should be put in a water-proof housing when
operated outside.
Regularly open the device (see “cleaning” further down) to check for dust inside, or if fog
fluid condenses in the housing (if so rearrange hazer and/or laser position).
Operating temperature is 1 ~35°C. In a new installation, check after some 15-3 minutes
whether the outlet air gets too warm. Regularly check the inside for dust deposits, especially
around the fans. Let laser cool off 1 minutes after 2 hours of operation,to ensure maximum
lifetime for the diode.
Distance between laser aperture and projection screen should be not less than 1 meter.
Do not turn device on and immediately off again frequently.
Do not look into the laser beam directly, especially not with optical instruments.
Do not touch the device with wet hands.
When the laser diode becomes dim or broken, please contact your dealer timely.
When returning laser to dealer/manufacturer always use original packaging.
Maintenance should be performed every 15-day period. See “cleaning” further down.
Using the laser
Caution – use of controls or adjustments or performance of procedures
other than those specified herein may result in hazardous radiation
exposure.
Make sure the correct voltage is used. Connect mains. Connect an emergency switch to the
9-pin conector on the backside (pins 1, 2). If you
do not wish to connect an emergency switch,
connect the 9-pin plug. Depending on the mode
selected (see below), laser light should come out
of the opening on the front panel – be careful.
1
Operation LED
2
Working LED: controlboard working
3
DMX LED: DMX connected
4
ILDA LED
ILDA
connected
5
DMX In/Out
6 Remotelock: connect emergency switch.
If no emergency switch is connected
use the 9 pin plug supplied.
7
Security switch: Laser on/off
8
ILDA connector in/out
9
Power switch: power on/off
1
Power: connect to mains

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 6 von / of 17
Revision Sep-1

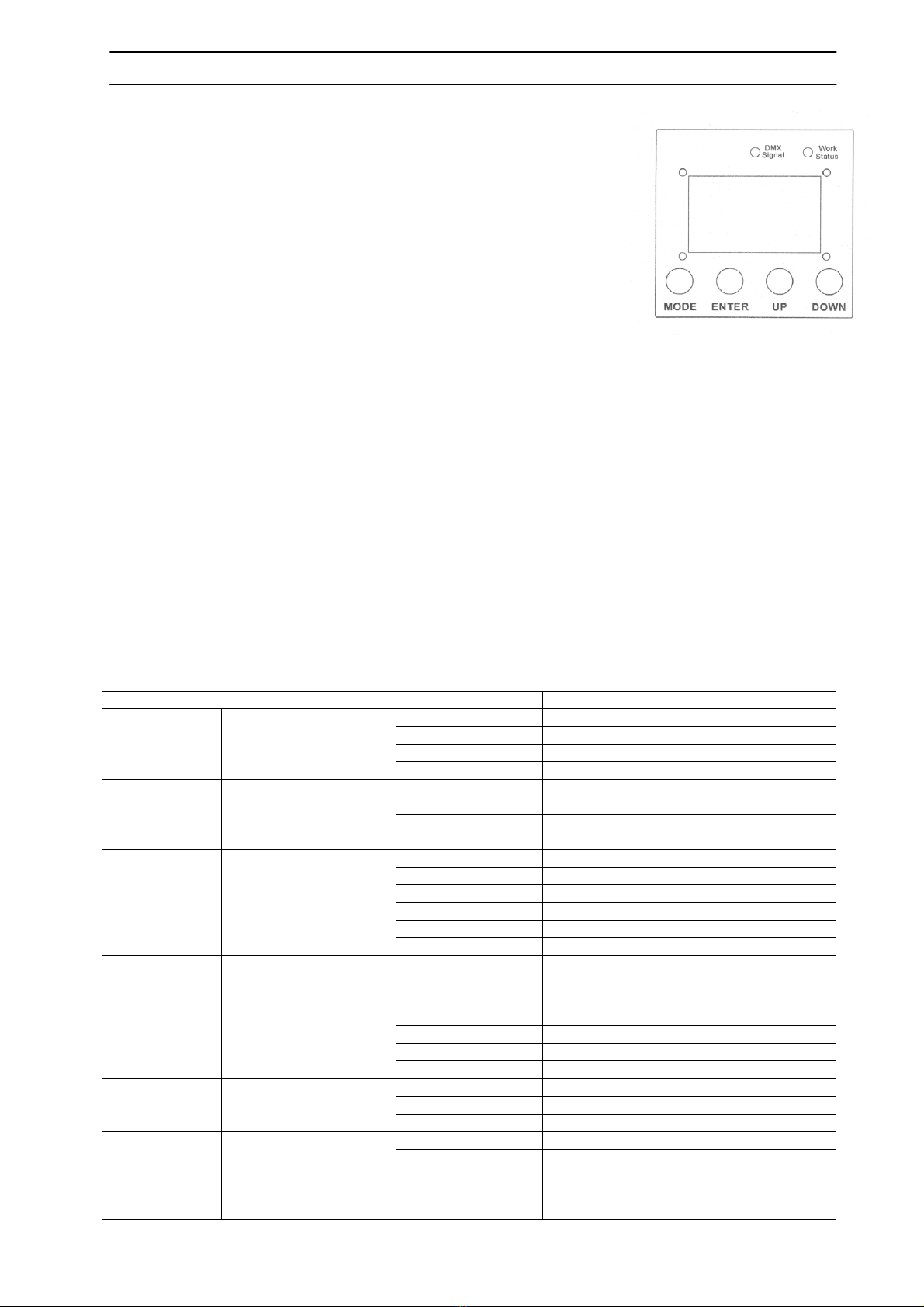

Control panel
•MODE: select mode, or go up in menu
•ENTER: confirm changes, or go down in menu
•UP/ DOWN: change DMX address
Operating modes:
Automatic mode: built-in patterns are displayed
Music active: laser is controlled from built-in microphone
“DMXAddr“: DMX512 mode-. Here you can change the DMX address:
“Open“: change address
“Up“ & “down“: increase/decrease address
“Save“: save new address
“LCD display memory function“: save settings automatically.
ILDA mode
When an ILDA compatible interface is connected to the laser, the laser is automatically switched to
ILDA mode. Output is then controlled from a PC running software.
The laser uses pins 4 and 17 of the ILDA signal to detect the presence of an ILDA interface.
Further information can be found in the software manual.
Please note: the scanners are set to a scanspeed of ca. 22 PPS at ca. 3 ° scanangle. If you
increase the scanspeed, first reduce the scanangle (image size). Otherwise you may damage the
scanners! When using with different scanspeed/scanangle readjustment of the scanner drivers may be
necessary, if in doubt, contact your dealer.
DMX mode
Channel
DMX512 value
Function
1
blue
~63
Auto
-
Music Mode (Ch 1&2 valid)
64~127
Auto
-
mode (Ch 1&2 valid)
128~191
Music
-
edit mode (All channels valid)
19
2~255
Manual mode (All channels valid)
2 Colour
~63
No Beam
64~127
Single colour laser: Strobe
Multicolour: colours
128~192
Single colour: Fluxion blanking
Multicolor: Colour change
193~255
On
3 Pattern group
~42
Pattern group 1
43~85
Pattern group 2
86~128
Pattern group 3
129~171
Pattern group 4
172~214
Pattern group 5
215~255
Group 6 cartoons
4
Pattern
~255
32 patterns
5
Speed
~255
slow to fast
6
Rotation
~63
No function
64~127
Rotate horizontally
128~191
Rota
te vertically
192~255
Rotate h. & v.
7
Dot rotation
~63
No function
64~127
Rotating
192~255
Rotating & Dotting
8
Move
~63
No function
64~127
Move horizontally
128~191
Move vertically
192~255
Move h. & v.
9
Extend
~63
No function
64~127
Extend horizontally
128~191
Extend vertically
192~255
Extend h. & v.
1
Zoom
~85
No function
86~169
Small to large

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 7 von / of 17
Revision Sep-1
17 ~255
Large to small
11
Drawing speed
~255
slow to fast
12
Scan speed
~255
slow to fast
13
Colour speed
~255
slo
w to fast
14
Size
Original size
1~255
Small to large (12 = original)
Maintenace / cleaning
Always disconnect from mains before cleaning/opening the laser. You can open the device by
removing the top: remove the mounting bracket (4 quick locks), the 5 Philips screws, and the eye
bolt.
Regularly clean the interior from dust, especially ensure operation of the fans. To clean the mirrors,
ideally use acetone and lens cleaning paper (fold paper to get an edge with which to clean the
mirrors). If not available, you can also use window cleaner, and a paper towel. Be careful, even light
scratches reduce the output power of the laser; always clean with strokes in one direction, to
minimize the effect of scratches. Mirrors need cleaning, when a “halo” is noticeable around the beam,
or an unusual high amount of diffuse light can be seen inside the device. When fog fluid condenses in
the device, clean all traces, and rearrange the position of fazer and/or laser.
Technical specifications
•Output po er (at the laser):
RS 8 G: min. 55 mW, max. 8 mW,
>55 mW, 532nm green
RS 8 RGY: min. 6 mW, max 8 mW,
>25 mW 532nm green, >35 mW 655nm red
RS 1 RGB: min. 75 mW, max 1 mW,
>2 mW 532nm green, > 3 mW 655nm red, >25 mW 445nm blue
•Lasersources: aircooled DPSS laser (green), laser diode (blue with RGB, red with RGB and
RGY models)
•Laser class: 4
•Modes: ILDA, DMX 512, auto, music active
•ILDA: 25pin ILDA standard Sub-D shaped 25pin connector
•Galvos: 5 k scanspeed
•DMX 512: 14 channels
•Patterns: 16
•Scanangle: set to ca. 4 ° optical (6 ° max)
•Beam: ca. 3mm/1mrad
•Accessories: power cable, key switch, interlock plug, manual, safety cord
•The laser comes in a flightcase.
•Input voltage: AC 11 ~12 V or 22 ~24 V switchable 5 /6 Hz
•Po er consumption: 12 W
•dimensions: 55 x 32 x 31 mm (W x D x H)
•Weight: 15kg Laser, total: 28kg ( ith
flightcase)
•Operating temperature: 1 °-35°C
•Loudness: <7 dB
Change scanner
Unscrew UK M6 screws and disconnect signal cable.
Loosen M4 x 1 screw and remove galvo.
Insert galvo, reconnect and fix signal cable.
Rotate galvo to center projection. Fix galvo.

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 8 von / of 17
Revision Sep-1
Adjustable mirror mounts
RS-8 RGY: Loosen setscrews, then adjust with X/Y adjustable screws. Make sure beam is centered
on scanner mirrors. Adjust Z-screw simultaneously Tighten setscrews.
RS 1 RGB: use set screws to align colours.
When combining beams (RGY/RGB laser), first make sure the beams are (roughly) on the same spot
on the mirrors/dichros. Then use a test pattern (e.g. rectangle) to do fine adjustment. For
adjustments, always turn output power down (if possible).
Troubleshooting
Problem Possible reason Damaged part Replacement
No power Fuse blown Fuse 9- -3 1- 1
Power supply defective +-24V 16- 3- 39-
Music mode not working Microphone defective Microphone 16- 3- 1-
Control board defective Control board 26-2A-LT12V2-
Potentiometer defective Potentiometer 4- 3- 1 4- 1
CPU defective IC -89C516RD-
X and/or Y axis no
deflection
Scanner defective Galvo 15- 1-2215-
CPU defective IC -89C516RD-
Control board defective Control PCB 26-2A-LT12V2-
Power supply defective +-24V 16- 3- 39-
Scanner driver board defective Scanner driver board 26-2A-68 A-
Laser dark or dim
Lenses / mirrors dirty Clean with alcohol
Laser diode defective Laser diode Inquire
Control board defective Control board 26-2A-LT12V2-
Configuration / wrong mode Check configuration (see
paragraph control panel)
No output
Configuration / wrong mode Check configuration (see
paragraph control panel)
Control board defective Control PCB 26-2A-LT12V2-
Power supply defective +-24V 16- 3- 39-
Display board defective Display 26-2A-YX2 12DI-
Pins 4 and 17 of the ILDA signal
not connected
See below
Laser does not switch to ILDA mode:
•The interface does not connect pins 4 and 17 (Interlock) of the ILDA signal. See interface
manual
•The cable does not connect pins 4 and 17. Use a cable that connects pins 4 and 17.
•Use an adapter, that connects pins 4 and 17.
ILDA signal
Pin out of the standard ILDA signal:
1 Scanner X+ -5V..+5V 14 X- +5V..-5V
2 Scanner Y+ -5V..+5V 15 Y- +5V..-5V
3 Intensity/Blanking+ V..+2.5V 16 Intensity/Blanking- ..-2.5V
4 Interlock A 17 Interlock B
5 Red+ ..2.5V 18 Red- ..-2.5V
6 Green+ ..2.5V 19 Green- ..2.5V
7 Blue+ ..2.5V 2 Blue- ..-2.5V
8 – 12 Not used 23-24 Not used
13 Shutter +5V, max. 2 mA 25 GND Signal ground
Please note
This device has left our premises in absolutely perfect condition. In order to maintain this condition
and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions
and warning notes written in this user manual.

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 9 von / of 17
Revision Sep-1
Laserworld cannot be made liable for damages caused by incorrect installations and unskilled
operation!
For service contact your dealer, or Laserworld. Only use Laserworld spare parts.
Data subject to change without notice. Errors and omissions expected.

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 1 von / of 17
Revision Sep-1
Lieferumfang
Bitte prüfen Sie, ob Sie wirklich alle Teile erhalten haben und ob diese von der Lieferung
unbeschädigt sind. Zum Lieferumfang gehören:
1 x Laser Projektor
1 x Kaltgerätekabel zur Stromversorgung
1 x 9-poliger Blindstecker
2 x Schlüssel
1 x Fangseil
1 x Bedienungsanleitung
Hinweise zur Inbetriebnahme:
1. Bitte stellen Sie sicher, dass die auf dem Gerät angegebene Spannung der entspricht, mit
der Sie es betreiben wollen, bevor Sie den Laser in Betrieb nehmen.
2. Der Laser darf nur von technisch versiertem Fachpersonal gemäss den im jeweiligen
Land geltenden Sicherheitsbestimmungen installiert werden. Insbesondere die darin
geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige
Bestrahlungswerte, müssen immer eingehalten werden.
In bestimmten Ländern kann zusätzlich eine Abnahme durch ein technisches
Über achungsinstitut erforderlich sein!
3. Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und 1 m zu
feuergefährlichen Materialien, Dekoration oder sonstigen Installationen ein.
4. Bringen Sie zur sicheren Installation ein Sicherheitsfangseil an. Das Fangseil sollte
mindestens dem 1 -fachen Gewicht des Geräts standhalten können.
5. Schliessen Sie das Gerät nur an eine geerdete Steckdose an! Verwenden Sie immer ein
Anschlusskabel mit Erdleiter und Schutzkontaktstecker! Schliessen Sie das Gerät nicht an
Dimmer-, oder andere elektronisch gesteuerten Steckdosen an. Vermeiden Sie den
Betrieb mit grossen Verbrauchern (Scheinwerfer, Nebelmaschinen etc.) an derselben
Leitung.
6. Sorgen Sie immer für eine ausreichende Belüftung. Insbesondere dürfen die
Belüftungsöffnungen nicht verdeckt sein.
7. Netzstecker/Kaltgerätebuchse zugänglich halten.
Warnhinweise
1. Betreiben Sie das Gerät nur gemäss dieser Betriebsanleitung
2. Die Lüftungsöffnungen müssen beim Betrieb des Gehäuses frei sein
3. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den
Anschlussfeldern und vor allem an den Stromversorgungsbuchsen oder -kabel vorliegen.
4. Niemals direkt in den Strahl des austretenden Lasers blicken. Erblindungsgefahr!
5. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben. Vor
Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefässe auf dem Gerät
abstellen. Öffnen Sie das Gerät in regelmässigen Abständen, insbesondere nach
Installation an einem neuen Platz, und überprüfen Sie, ob sich Nebelfluid im Inneren
absetzt. Falls ja, reinigen Sie das Gerät, und ändern Sie die Position von Gerät und/oder
Nebelmaschine. Überprüfen Sie ebenfalls, ob sich Staub, insbesondere im Bereich der
Laser und Lüfter ansammelt. Falls ja, Gerät reinigen, sonst droht Gefahr des Überhitzens.
Feuchtigkeit und Hitze können die Lebensdauer stark verkürzen, und führen zum
Erlöschen der Garantie!
6. Stellen Sie sicher, dass das Gerät nicht zu heiss wird. Überprüfen Sie nach einer
Installation an einem neuen Platz nach ca. 15-3 Minuten, ob die Abluft sehr warm wird.
Stellen Sie sicher, dass das Gerät nicht dem Strahl von Scheinwerfern ausgesetzt werden
(insbesondere bei beweglichen Scheinwerfern!), diese können in kurzer Zeit zur
Überhitzung führen.
7. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am Gerät hantieren bzw.
es installieren, oder es (zum Reinigen) öffnen.

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 11 von / of 17
Revision Sep-1
8. Das Gerät nicht schnell hintereinander Ein- und Ausstecken, da dies die Lebensdauer der
Laserdiode erheblich verkürzen kann!
9. Das Gerät sollte sich nach einer Stunde Dauerbetrieb für ca. 15 Minuten abkühlen.
1 . Das Gerät bzw. das Stromkabel nie mit nassen Händen anfassen!
11. Sollten Störungen am Gerät oder der Diode auftreten, setzen Sie sich bitte mit Ihrem
Händler in Verbindung
Warnhin eise am Gerät:
Laser Strahlung Vor Benutzung
Anleitung durchlesen
Nicht dem Strahl Betrieb nur durch
aussetzen qualifiziertes Personal
Laserklasse 4 Laserstrahl nie
auf Menschen richten
Laserstrahlung bei Nie in den
geöffnetem Gehäuse Laserstrahl schauen
Nur in geschlossenen Räumen betreiben
Am Strahlaustritt: Bestrahlung vermeiden - Austritt von Laserstrahlung.
Inbetriebnahme
Verbinden Sie das Gerät mit dem Stromnetz. Verbinden Sie einen Notausschalter, oder den
beigelegten Blindstecker mit der Interlock-Anschluss an der Rückseite (s.u.). Schalten sie
nun das Gerät mit dem Netzschalter an der Geräterückseite ein. Die rote LED an der
Vorderseite des Gehäuses sollte nun erleuchten und der Laserstrahl aus der vorderen
Öffnung austreten (abhängig vom gewählten Betriebsmodus s.u.).
Gerätekonfiguration
8 ILDADB-25F Stecker Eingang/Ausgang: Die Eingangssignale werden verarbeitet, wenn sie
dem ILDA Standard entsprechen.
9
Netzschalter
1
Stromversorgung. Vergewissern Sie sich, dass die korrekte Netzspannung verwendet wird.
1 Betriebsanzeige
2 Signal LED: Kontrollplatine betriebsbereit.
3 DMX LED: DMX 512 angeschlossen.
4 ILDA LED: ILDA Interface angeschlossen.
5 DMX Eingang/Ausgang
6 Remoteverriegelung: Anschluss für Notaus
(Pin1/2), wenn Verbindung unterbrochen
sendet der Laser keine Strahlen (nach
IEC).
Falls kein Notaus angeschlossen
wird, bitte mitgelieferten Blindstecker
(Dongle) anschliessen.
7 Sicherheitsschalter: Laserdiode an/aus

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 12 von / of 17
Revision Sep-1
Gerätebetrieb
Funktions eise des Bedienpults:
•MODE: Arbeitsmodus auswählen oder zurück zum oberen
Menü
•ENTER: bestätigen Sie die Einstellung oder gehen Sie zum
unteren Menü
•UP/ DOWN: Erhöht/verringert den DMX-Adress-Wert
Einstellung des Programmmodus (inkl. DMX Modus):
“Mode“ auf dem LCD Display drücken um Arbeitsmodus
auszuwählen.
“Enter“ drücken um zu bestätigen oder zu schließen.
“UP“ oder “Down“ drücken, um DMX Adresse zu bestätigen
Betriebsmodi:
“Music Activ”: Standard Musik aktiv. Empfindlichkeit kann über den Drehregler an der
Rückseite eingestellt werden.
“Automatic mode”: Automodus
“DMXAddr“:
DMX512 Modus-. Hier können Sie die DMX512 Adresse einstellen.
“Open“: um zu DMX Adresswert Funktion zu kommen
“Up“ & “down“: um Adresse auszuwählen
“Save“: vorgenommene Einstellungen werden gespeichert und Funktion wird
geschlossen
“LCD display memory function“: Speichert Einstellungen automatisch beim Ausschalten.
Steuerung über DMX
Der Laser hat 14 Betriebskanäle (internationaler Standard DMX 512 Signal):
Kanal
DMX512 Wert
Funktion
1
Steuermodus
~63
Automatischer Musikmodus (Kanal 1&2 gültig)
64~127
Automodus (Kanal 1&2 gülti
g)
128~191
Musikeingangs Modus (alle Kanäle gültig)
192~255
Manueller
-
Eingangs Modus (alle Kanäle gültig)
2
Farbe
~4
Kein Lichtstrahl
41
-
17
Blinken; RGY: 3 Farben; RGB: 7 Farben
171~212/213~251
Fluxion blanking, RGY/RGB: Farb
-
/ Musterwechs
el
252~255
Offen
3
Gobo Gruppe
~42
Gobo Gruppe 1:32 gobos
43~85
Gobo Gruppe 2:32 gobos
86~128
Gobo Gruppe 3:32 gobos
129~171
Gobo Gruppe 4:32 gobos
172~214
Gobo Gruppe 5:32 gobos
215~255
Gobo Gruppe 6: Cartoons (4 Sequenzen)
4
Gobo Wec
hsel
~255
32 gobos ( ~255)/8=( ~31) (Gruppen 1
-
5)
4 Sequenzen ( ~255)/8=( ~31) (Gruppe 6)
5
Geschwindigkeit
~255
12 Werte ( ~255)/23=( ~11) (von langsam)
6
Drehung
~63
Keine Funktion
64~127
Horizontale Drehung
128~191
Vertikale Drehung
19
2~255
Horizontale & Vertikale Drehung
7
Punkt Rotation
~63
Keine Funktion
64~127
Drehung
192~255
Drehung & Punktierung
8
Bewegung
~63
Keine Funktion
64~127
Horizontale Bewegung (Y Linie)
128~191
Vertikale Bewegung (X Linie)
192~255
Hori
zontale & Vertikale Bewegung
9
Verlängerung
~63
Keine Funktion

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 13 von / of 17
Revision Sep-1
64~127
Horizontale Verlängerung
128~191
Vertikale Verlängerung
192~255
Horizontale & vertikale Verlängerung
1
Zoom
~85
Keine Funktion
86~169
Zoom von klein zu groß
17 ~255
Zoom von groß zu klein
11
Geschwindigkeit Zeichnen
~255
Geschwindigkeit (von langsam zu schnell)
12
Scanngeschwindigkeit
~255
Geschwindigkeit (von langsam zu schnell)
13
Farbgeschwindigkeit
~255
Geschwindigkeit (von langsam zu schnell)
14
Größe
Or
iginal Größe
1~255
42 Größen (1~255)/6=( ~42)
1~19 kleiner 2 Originalgröße 21~42 vergrößern
Steuerung über Computersoft are
Wenn am ILDA DB25F Eingang ein ILDA kompatibles Interface angeschlossen ist, wird das
Gerät durch die auf den Computer installierte Software gesteuert. Wenn der ILDA DB25F
Eingangsstecker frei ist, wird der Laser durch das eigene Programm gesteuert, wahlweise
durch Musik oder DMX512.
Um festzustellen, ob ein ILDA Interface mit dem Gerät verbunden ist, werden die Pins 4 und
17 des ILDA Anschlusses ausgewertet. Sind diese verbunden, dann wird das Gerät vom ILDA
Interface, und damit vom Computer aus gesteuert.
Wichtig: Die Scanner sind für eine Scangeschwindigkeit von ca. 22 PPS bei ca. 3 °
Bildwinkel eingestellt. Falls Sie die Geschwindigkeit erhöhen, unbedingt die Bildgröße
zunächst verringern, sonst können die Scanner zerstört werden! Eventuell ist bei anderer
Geschwindigkeit eine Neujustierung der Scannertreiber erforderlich. Im Zweifel wenden Sie
sich bitte an Ihren Händler
Weitere Informationen entnehmen Sie bitte dem Handbuch der Software.
Reinigung
Reinigen Sie das Gerät regelmäßig, um seine lange Lebensdauer zu erhalten. Trennen Sie
dazu das Gerät unbedingt zuvor vom Netz! Schauen Sie niemals direkt in den Laserstrahl!
Zum Abnehmen des Deckels, entfernen Sie bitte den Bügel (4 Schnellverschlüsse), die 5
Schrauben, und die Oese für das Fangseil. Der Deckel lässt sich nun abnehmen.
Entfernen Sie eventuelle Staubansammlungen, insbesondere im Bereich der Lüfter und
Laser. Sollten sich Spuren von Nebelfluid absetzen, Gerät reinigen und Position von Gerät
und/oder Nebelmaschine ändern. Verwenden Sie zur Reinigung klares Leitungswasser, oder
Alkohol und ein weiches Tuch. Für eine optimale Lichtausbeute sollten die Spiegel sauber
und ohne Kratzer sein. Bereits kleinste Kratzer können die Geräteleistung erheblich
beeinträchtigen! Sie sollten die Spiegel reinigen, wenn ein deutlicher „Halo“ um den
Laserstrahl zu erkennen ist, oder ungewöhnlich viel Streulicht im Gerät zu sehen ist. Spiegel
idealerweise mit Aceton und Linsenpapier, sonst mit Fensterreiniger und Papierwischtuch,
reinigen. Immer in eine Richtung wischen um die Auswirkung möglicher Kratzer zu
minimieren.

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 14 von / of 17
Revision Sep-1
Technische Daten
• Laserquellen: luftgekühlter DPSS Laser (grün) Diodenlaser (blau bei RGBV, rot bei
RGBV und RGY Modellen)
• Leistung (am Laser):
RS 8 G min. 55 mW, max. 8 mW,
>55 mW 532nm grün
RS 8 RGY: min. 6 mW, max 8 mW,
>25 mW 532nm grün, >35 mW 655nm rot
RS 1 RGB: min. 75 mW, max 1 mW,
>2 mW 532nm grün, >3 mW 655nm rot,>25 mW 445nm blau
• Laserklasse: 4
• Betriebsmodi: ILDA, DMX 512, Automatik Modus, Musik Modus
• ILDA: 25pin ILDA Standard Sub-D shaped 25pin connector
• Galvosystem: 5 k Scangeschwindigkeit (bei 5°)
• DMX 512: 14 Kanäle
• Basismuster: 16 (Ebenen, Gitter, Tunnel, Welleneffekte, Schriften, Grafiken,
Animationen)
• Strahlauslenkung: max. 6 ° optisch
• Strahldaten: ca. 3mm/1mrad
• Zubehör: Stromkabel, Schlüsselschalter, Interlock Adapter, Anleitung,
Montagematerial
• Die Lieferung erfolgt im Flightcase.
• Stromversorgung: 22 ~24 V AC 5 /6 Hz, oder 11 -12 V 5 /6 Hz, umschaltbar
• Stromaufnahme: 12 W
• Abmessungen: 55 x 32 x 31 mm (B x T x H)
• Ge icht: 15kg Laser, gesamt: 28kg (mit Flightcase)
• Betriebstemperatur: 1 °-35°C
• Geräuschent icklung: <7 dB
Austausch der Scanner
1. Schrauben Sie die UK M6 Schraube
heraus und ziehen den Signalstecker
ab.
2. Lösen Sie die M4 x 1 Schrauben für
die Scannereinfassung, so dass der
Scannmotor heraus genommen
werden kann.
3. Setzen Sie den neuen Scanner ein.
Stecken Sie den Signalstecker auf,
und fixieren diesen mit den UK M6
Schrauben.
4. Drehen Sie den Scanner so, dass das Bild mittig
projiziert wird. Fixieren Sie den Scanner durch
Festdrehen der M4 x 1 Schraube
Verstellbarer Spiegelhalter
RS 8 RGY: Lösen Sie die Klemmschraube von X,Y
und stellen Sie dann die Spiegeleinfassung auf die
passende Position durch Verändern der Schrauben von

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 15 von / of 17
Revision Sep-1
X,Y. Der Strahl sollte mittig auf die Scannerspiegel treffen. Richten Sie die Schraube Z
gleichzeitig aus.
Fixieren Sie die Klemmschrauben X,Y. (S. Bild.)
RS 1 RGB: benutzen Sie die beiden Rändelschrauben zum einstellen der Farben.
Beim Zusammenführen mehrere Laserstrahlen (RGY/RGB Laser), darauf achten, dass
Strahlen auf den Spiegeln übereinander liegen. Dann erst Feinjustierung (am besten mit
einem projizierten Rechteck) durchführen. Einstellung, wenn möglich, bei verminderter
Leistung.
Fehlersuche
Situation Grund Fehlerhaftes Teil Teile Nummer
Kein Strom für den Motor Sicherung defekt Sicherung 9- -2 1- 1
Stromversorgung defekt +-24V 16- 3- 39-
Kein Musikmodus MIC defekt MIC 16- 3- 1-
Steuerung PCB defekt Steuerung PCB 26-2A-LT12V2-
Potentiometer defekt Potentiometer 4- 3- 1 4- 1
Steuerung PCB IC defekt IC -89C516RD-
X, Y Scanner bewegen
sich nicht, keine Muster
oder Scanner wacklig
Scanner defekt Scannmotor 15- 1-2215-
Steuerung PCB IC defekt IC -89C516RD-
Steuerung PCB defekt Steuerung PCB 26-2A-LT12V2-
Stromversorgung defekt +-24V 16- 3- 39-
Scannertreiber defekt Scannertreiber 26-2A-68 A-
Kein Lichtausgang oder
Lichtausgang schwach
oder kein geschlossener
Lichtstrahl, aber alle
andere Funktionen ok
Verschmutzte Spiegel Mit Alkohol säubern
Laserdiode defekt Bitte erfragen
Steuerung PCB defekt Steuerung PCB 26-2A-LT12V2-
Gerätekonfiguration falsch Überprüfen Sie die
Konfiguration (s. Abschnitt
Gerätebetrieb).!
Keine Ansteuerung
möglich, aber alle
anderen Funktionen ok,
wie z.B. Laserdiode oder
Ventilator
Gerätekonfiguration falsch s.o.
Steuerung PCB defekt Steuerung PCB 26-2A-LT12V2-
Stromversorgung defekt +-24V 16- 3- 39-
Display PCB defekt Display PCB 26-2A-LT228DI-
Steuerung PCB IC defekt IC -STC89C54RD-
Gerät lässt sich nicht über ILDA ansteuern:
•Die Interfacekarte hat die Pins 4 und 17 nicht verbunden, vergewissern Sie sich im Manual der
Interfacekarte.
•Das verwendete Anschlusskabel verbindet diese Pins nicht. Verwenden Sie ein Kabel, das
diese Pins verbindet.
•Benutzen Sie einen Adapter, der die Pins 4 und 17 verbindet.
ILDA Ansteuerung
Belegung des Standard ILDA Signals:
1 Scanner X+ -5V..+5V 14 X- +5V..-5V
2 Scanner Y+ -5V..+5V 15 Y- +5V..-5V
3 Intensity/Blanking+ V..+2.5V 16 Intensity/Blanking- ..-2.5V
4 Interlock A 17 Interlock B
5 Red+ ..2.5V 18 Red- ..-2.5V
6 Green+ ..2.5V 19 Green- ..2.5V
7 Blue+ ..2.5V 2 Blue- ..-2.5V
8 – 12 Not used 23-24 Not used
13 Shutter +5V, max. 2 mA 25 GND Signal ground / Masse
Abschließende Erklärung
Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrik einwandfrei.
Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der
Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen, unterliegen
nicht dem Einflussbereich der Herstellers und Händlers. Somit wird keine Haftung bzw.
Gewährleistung übernommen.

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 16 von / of 17
Revision Sep-1
Bei Reparaturen, verwenden Sie bitte nur Laserworld Ersatzteile.
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber
nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.
Für Service wenden Sie sich bitte an Ihren Händler oder an Laserworld.
Änderungen vorbehalten! Aufgrund der Datenmenge sind Fehler nicht auszuschliessen.
Technical diagram

Manual / Bedienungsanleitung: RS 8 G, RS 8 RGY, RS 1 RGB Page / Seite 17 von / of 17
Revision Sep-1
Laser orld (S itzerland) AG
Kreuzlingerstrasse 5
8574 Lengwil-Oberhofen
SWITZERLAND
Authorized person:
Supervisory board Mr Martin Werner
place of business: 8574 Lengwil-Oberhofen / SWITZERLAND
company number: CH-44 .3. 2 .548-6
Commercial Registry Kanton Thurgau
www.laserworld.com
[email protected]
representative according to EMVG:
Cleantech Europe GmbH
Managing Director: Thomas Schulze
Fürkhofstr. 5
81927 München / DE
