LEGRAND MIDDLE ATLANTIC RESIDENTIAL UQFP Series User manual

I-00449 Rev A

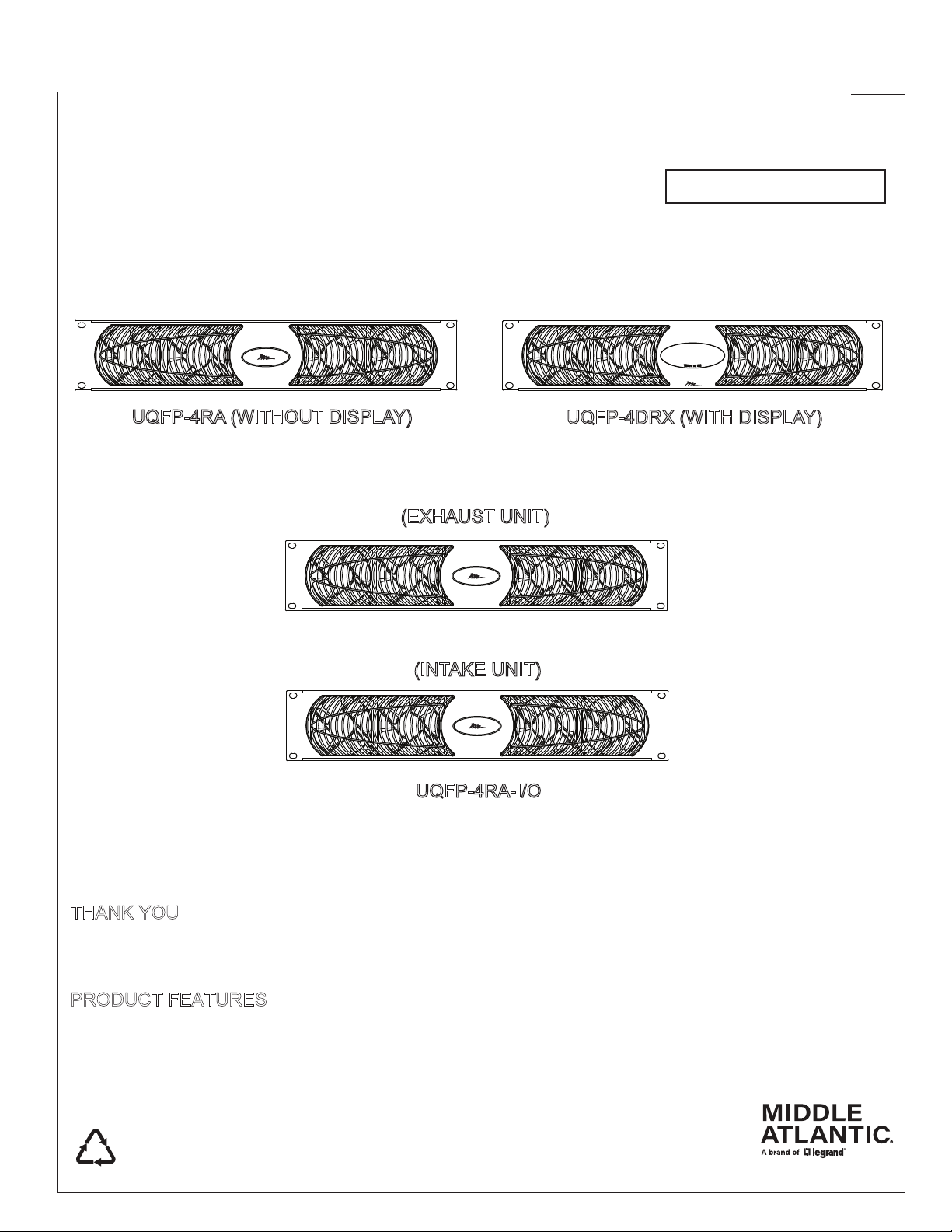

UQFP RESIDENTIAL SERIES
Ultra Quiet Fan Panels
Instruction Sheet
THANK YOU
Thank you for purchasing the UQFP Residential Series Ultra Quiet Fan Panel.
Please read these instructions thoroughly before installing this product.
PRODUCT FEATURES
- Reliable cooling with minimal noise
- Local (UQFP-4DRX only) and remote status notification
- Processor controls fan speed proportional to temperature
UQFP-4DRX (WITH DISPLAY)
UQFP-4RA (WITHOUT DISPLAY)
UQFP-4RA-I/O
(INTAKE UNIT)
(EXHAUST UNIT)
US Patent D537,935
22
PAP

IMPORTANT SAFETY INSTRUCTIONS - EN
WARNING: Failure to read, understand and follow the following information can result in serious personal injury, damage to the
equipment or voiding of the warranty. It is the responsibility of the Installer/User to ensure that this product is loaded according
to specifications.
WARNING: Middle Atlantic Products, electrical systems conform to and should be properly grounded in compliance with require-
ments of the current National Electrical Code or codes administered by local authorities. All electrical products may present a
possible shock or fire hazard if improperly installed or used. Electrical products may bear the mark of a Nationally Recognized
Testing Laboratory (NRTL) and should be installed in conformance with current local and/or the National Electrical Code.
• Read these instructions.
• Keep these instructions.
• Heed all warnings.
• Follow all instructions.
• Clean only with dry cloth.
• Only use attachments/accessories specified by the manufacturer.
DANGER HAZARDOUS VOLTAGE: The lightning flash with the arrowhead symbol, within an equilateral triangle is intended to
alert the user to the presence of uninsulated dangerous voltage within the product’s enclosure that may be of sufficient magni-
tude to constitute a risk of electric shock to persons.
UNDERSTANDING SAFETY SYMBOLS
WARNING: A warning alerts you to a situation that could result in serious personal injury or death.
CAUTION:A caution alerts you to a situation that may result in minor personal injury or damage to the product and/or
property.
NOTE: A note is used to highlight procedures pertaining to the installation, operation, or maintenance of the product.
AC Power,
Alternating Current European Conformity
For Indoor Use
Only
DC Power,
Direct Current
Class II Equipment
Polarity of DC
Power Connector
Protective Earth,
Protective Ground
Page 2
WARNING: To reduce the risk of burns, fire, electric shock, or injury to persons:
• Unplug from outlet before putting on or taking off parts.
• Close supervision is necessary when this device is used by, or near children, invalids, or disabled persons.
• Use this device only for its intended use as described in these instructions. Do not use attachments not recommended by the
manufacturer.
• Never operate the device if it has a damaged cord or plug, if it is not working properly, if it has been dropped or damaged, or
dropped into water. Return the device to a service center for examination and repair.
• Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where
they exit from the apparatus.
• Keep the cord away from heated surfaces.
• Never drop or insert any object into any opening.
• Do not use outdoors.
• Do not operate where aerosol (spray) products are being used or where oxygen is being administered.
• To disconnect, turn all controls to the off position, then remove plug from outlet.
WARNING: Risk of Electric Shock: Connect the device to a properly grounded outlet only. Do not defeat the safety purpose of the
polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two
blades and a third grounding prong. The wide blade or the third prong is provided for your safety. If the provided plug does not fit
into your outlet, consult an electrician for replacement of the obsolete outlet.
WARNING: The apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids, such as vases,
shall be placed on the apparatus.
UK Conformity

IMPORTANT SAFETY INSTRUCTIONS - EN (Continued)
Safety Instructions: Rack Mount
Elevated Operating Ambient: If installed in a closed or multi-unit rack assembly, the operating ambient temperature of the rack
environment may be greater than room ambient. Therefore, consideration should be given to installing the equipment in an environment
compatible with the maximum ambient temperature (Tma) specified by the manufacturer.
Reduced Air Flow: Installation of the equipment in a rack should be such that the amount of air flow required for safe operation of the
equipment is not compromised.
Mechanical Loading: Mounting of the equipment in the rack should be such that a hazardous condition is not achieved due to uneven
mechanical loading.
Circuit Overloading: Consideration should be given to the connection of the equipment to the supply circuit and the effect that
overloading of the circuit might have on overcurrent protection and supply wiring. Appropriate consideration of equipment nameplate
ratings should be used when addressing this concern.
Reliable Earthing: Reliable earthing of rack-mounting equipment should be maintained. Particular attention should be given to supply
connections other than direct connections to the branch circuit (e.g. use of power strips).
Disconnect Device (Pluggable Equipment): The socket-outlet shall be installed near the equipment and shall be easily accessible.
When using electrical products, basic precautions should always be followed, including the following:
• Read and follow all instructions before using.
• There are no user-serviceable components within this device. Removal of the cover from this device may present a shock hazard, and
void the warranty.
• The mains plug is used as your disconnect device. This device shall remain readily operable.
• Unplug this apparatus during lightning storms or when unused for long periods of time.
• Do not overload the wall outlet where this device is being connected. Do not overload this device. Ensure the total load to this device
does not exceed that which is listed in the specifications section of this manual.
• Ensure this device is connected to a properly grounded AC power source. Ensure the device is plugged into a source providing the
required 120V. Do not use a plug adapter that defeats the ground pin of the AC plug.
Page 3
WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE) DIRECTIVE
Correct disposal of this product: This symbol indicates that this product must not be disposed of with household waste,
according to the WEEE Directive (2012/19/EU) and your national law. This product should be taken to a collection center
licensed for the recycling of waste electrical and electronic equipment (EEE). The mishandling of of this type of waste could
have a possible negative impact on the environment and human health due to potentially hazardous substances that are
generally associated with EEE. At the same time, your cooperation in the correct disposal of this product will contribute to
the efficient use of natural resources. For more information about where you can take your waste equipment for recycling,
please contact your local city office or your household waste collection service.
CAUTION: Do not plug into another relocatable power tap
CAUTION: Do not plug into another relocatable power tap.
CAUTION: A caution alerts you to a situation that may result in minor personal injury or damage to the product and/or
property.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES - ES
ADVERTENCIA: Si no lee, comprende y sigue la siguiente información, puede ocasionar lesiones personales graves, daños al
equipo o anulación de la garantía. Es responsabilidad del instalador/usuario asegurarse de que este producto se carga según las
especificaciones.
PELIGRO VOLTAJE PELIGROSO: Para reducir el riesgo de descarga eléctrica: Desenchufe siempre este dispositivo de la toma
de corriente antes de limpiarlo.
• Lea estas instrucciones.
• Guarda estas instrucciones.
• Preste atención a todas las advertencias.
• Siga todas las instrucciones
PELIGRO VOLTAJE PELIGROSO: El rayo con el símbolo de punta de flecha dentro de un triángulo equilátero alerta al
usuario de la presencia de voltaje peligroso no aislado dentro del producto que puede ser de suficiente magnitud como para
constituir un riesgo de descarga eléctrica para las personas.
UNDERSTANDING SAFETY SYMBOLS
ADVERTENCIA: Una advertencia lo alerta sobre una situación que podría ocasionar lesiones personales graves o la muerte.
PRECAUCIÓN: Una precaución lo alerta sobre una situación que puede ocasionar lesiones personales menores o daños al
producto o a la propiedad.
NOTA: Una nota se usa para resaltar procedimientos relacionados con la instalación, operación o mantenimiento del producto.
Corriente
Alterna Conformidad
Europea
Solamente Para
uso en el Interior
Corriente
Continua
Equipo de
Clase II
Polaridad del
Conector de
Corriente Continua
Conexion
a Tierra
Page 4
ADVERTENCIA: Para reducir el riesgo de quemaduras, incendios, descargas eléctricas o lesiones a personas:
• Desenchufe de la toma de corriente antes de poner o quitar piezas.
• Es necesaria una estrecha supervisión cuando este dispositivo sea utilizado por, o cerca de niños, inválidos o personas
discapacitadas.
• Use este dispositivo solo para su uso previsto como se describe en estas instrucciones. No use accesorios no recomendados
por el fabricante.
• Nunca opere el dispositivo si tiene un cable o enchufe dañado, si no funciona correctamente, si se ha caído o dañado, o si
se ha caído al agua. Devuelva el dispositivo a un centro de servicio para su examen y reparación.
• Proteja el cable de alimentación de ser pisado o pellizcado, especialmente en los enchufes, receptáculos de conveniencia y el
punto donde salen del aparato.
• Mantenga el cable alejado de superficies calientes.
• Nunca deje caer ni inserte ningún objeto en ninguna abertura.
• No lo use al aire libre.
• No opere donde se usan productos en aerosol (spray) o donde se administra oxígeno.
• Para desconectar, coloque todos los controles en la posición de apagado, luego retire el enchufe de la toma de corriente.
ADVERTENCIA: Riesgo de descarga eléctrica: Conecte el dispositivo únicamente a una toma de corriente con conexión a
tierra. No rechace el propósito de seguridad del enchufe polarizado o con toma de tierra. Un enchufe polarizado tiene dos
cuchillas con una más ancha que la otra. Un enchufe con toma de tierra tiene dos cuchillas y una tercera a tierra. La cuchilla
ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe suministrado no encaja en su tomacorriente,
consulte a un electricista para reemplazar la toma de corriente obsoleta.
ADVERTENCIA: El aparato no debe exponerse a goteos o salpicaduras y no debe colocarse sobre el aparato ningún objeto
lleno de líquidos, como jarrones.
Conformidad del
Reino Unido
• Limpie solamente con un paño seco.
• Utilice únicamente accesorios especificados por el fabricane.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES - ES (Continuacion)
Page 5
Instrucciones de seguridad: montaje en rack
Ambiente de operación elevado: si se instala en un ensamblaje de bastidor cerrado o de varias unidades, la temperatura ambiente de
funcionamiento del entorno del bastidor puede ser mayor que el ambiente ambiental. Por lo tanto, se debe considerar la instalación del
equipo en un entorno compatible con la temperatura ambiente máxima (Tma) especificada por el fabricante.
Flujo de aire reducido: La instalación del equipo en un bastidor debe ser tal que la cantidad de flujo de aire requerida para la
operación segura del equipo no se vea comprometida.
Carga mecánica: El montaje del equipo en el rack debe ser tal que no se alcance una condición peligrosa debido a una carga mecáni-
ca desigual.
Sobrecarga del circuito: Se debe considerar la conexión del equipo al circuito de alimentación y el efecto que la sobrecarga del
circuito pueda tener sobre la protección de sobrecorriente y el cableado de alimentación. Se debe considerar la consideración apropia-
da de las clasificaciones de la placa de identificación del equipo al abordar esta preocupación.
Conexión a tierra confiable: Se debe mantener la conexión a tierra confiable del equipo de montaje en bastidor. Se debe prestar
especial atención a las conexiones de suministro distintas de las conexiones directas al circuito derivado (por ejemplo, el uso de
regletas de enchufes).
Dispositivo de desconexión (equipo enchufable): La toma de corriente debe instalarse cerca del equipo y debe ser de fácil acceso.
Al usar productos eléctricos, siempre se deben seguir precauciones básicas, que incluyen las siguientes:
• Lea y siga todas las instrucciones antes de usar.
• No hay componentes que el usuario pueda reparar en este dispositivo. La extracción de la cubierta de este dispositivo puede
presentar un riesgo de electrocución y anular la garantía.
• El enchufe de red se usa como su dispositivo de desconexión. Este dispositivo debe permanecer fácilmente operable.
• Desconecte este aparato durante tormentas eléctricas o cuando no se use por largos períodos de tiempo.
• No sobrecargue el tomacorriente donde se está conectando este dispositivo. No sobrecargue este dispositivo. Asegúrese de que la
carga total de este dispositivo no exceda la que se detalla en la sección de especificaciones de este manual.
• Asegúrese de que este dispositivo esté conectado a una fuente de alimentación de CA debidamente conectada a tierra. Asegúrese de
que el dispositivo esté enchufado en una fuente que proporcione los 120 voltios necesarios. No use un adaptador de enchufe que
derrote la clavija de tierra del enchufe de CA.
DIRECTIVA SOBRE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS (WEEE)
Eliminación correcta de este producto: este símbolo indica que este producto no debe desecharse con la
basura doméstica, de acuerdo con la Directiva WEEE (2012/19/EU) y legislación nacional. Este producto
debe llevarse a un centro de recolección con licencia para el reciclaje de residuos de equipos eléctricos y
electrónicos (EEE). El mal manejo de este tipo de residuos podría tener un posible impacto negativo en
el medio ambiente y la salud humana debido a sustancias potencialmente peligrosas que generalmente
están asociadas con EEE. Al mismo tiempo, su cooperación en la eliminación correcta de este producto
contribuirá al uso eficiente de los recursos naturales. Para obtener más información sobre dónde puede
llevar su equipo de desechos para reciclar, comuníquese con la oficina local de la ciudad o con el
servicio de recolección de desechos domésticos.
PRECAUCIÓN: No lo conecte a otro tomacorriente de energía reubicable.
PRECAUCIÓN: La toma de corriente debe instalarse cerca del equipo y debe ser de fácil acceso.
PRECAUCIÓN: Cualquier instalación eléctrica debe realizarse de acuerdo con los códigos eléctricos nacionales y locales.

Lorem ipsum
• Lire ces instructions.
• Conservez ces instructions.
Page 5
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES - FR
AVERTISSEMENT:Refus de lire, comprendre et suivre la renseignements suivants peut traduire par de graves blessures, des
dommages à l'équipement ou invalider la garantie. Il est la responsabilité de l'installateur / utilisateur de s'assurer que ce produit
est chargé conformément aux spécifications.
AVERTISSEMENT: Les produits Middle Atlantic, les systèmes électriques sont conformes et doivent être correctement mis à la
terre conformément aux exigences du Code national de l'électricité en vigueur ou aux codes administrés par les autorités locales.
Tous les produits électriques peuvent présenter un risque d'électrocution ou d'incendie s'ils sont mal installés ou utilisés. Les
produits électriques peuvent porter la marque d'un laboratoire d'essais reconnu au niveau national (NRTL) et doivent être
installés conformément au code électrique local et/ou national en vigueur.
• Respectez tous les avertissements.
• Suivez toutes les instructions
• Nettoyer uniquement avec un chiffon sec.
• N'utilisez que des accessoires spécifiés par le fabricant.
DANGER TENSION DANGEREUSE: Le symbole de la pointe de flèche, dans un triangle équilatéral, est destiné à alerter
l'utilisateur sur la présence de tension dangereuse non isolée dans l'enceinte du produit qui peut être d'une ampleur suffisante
pour constituer un risque d'électrocution.
COMPRENDRE LES SYMBOLES DE SÉCURITÉ
AVERTISSEMENT: Un avertissement vous avertit d'une situation pouvant entraîner des blessures graves ou la mort.
ATTENTION: Une attention vous avertit d'une situation pouvant entraîner des blessures mineures ou des dommages au
produit et/ou à la propriété.
REMARQUE: Une remarque est utilisée pour mettre en évidence les procédures relatives à l'installation, au
fonctionnement ou à l'entretien du produit.
Alimentation CA,
Courant Alternatif Conformité
Européenne
Pour une Utilisation
en Intérieur Unique-
ment
Alimentation CC,
Courant Continu
Équipement De
Classe II
Polarité Du Connect-
eur D'Alimentation CC
Terre De Protec-
tion
Page 6
AVERTISSEMENT: Pour réduire les risques de brûlures, d'incendie, de choc électrique ou de blessures:
• Débrancher de la prise électrique avant d'installer ou de retirer des pièces.
• Surveiller étroitement ce meuble s'il est utilisé par ou à proximité d'un enfant, d'une personne invalide ou handicapée.
• N'utiliser ce meuble que pour l'usage auquel il est destiné, tel que décrit dans la présente fiche d'instructions. Ne pas utiliser
d'accessoires non recommandés par le fabricant.
• Ne jamais utiliser ce meuble si le cordon ou la prise est endommagé, s'il ne fonctionne pas correctement, s'il est tombé ou est
endommagé, ou s'il est tombé dans l'eau. Renvoyer le meuble à un centre de service après-vente pour qu'il soit examiné et
réparé.
• Le cordon d'alimentation doit être placé de manière à éviter qu'il soit piétiné ou pincé, notamment au niveau des prises, des
réceptacles et à la sortie de l'appareil.
• Garder le cordon d'alimentation loin des surfaces chauffées.
• Ne jamais faire tomber ou introduire un objet dans une ouverture.
• Ne pas utiliser en extérieur.
• Ne pas utiliser dans des lieux où des produits aérosols sont utilisés ou à proximité d'une source d'oxygène.
• Pour débrancher, placer tous les boutons en position off, puis retirer la fiche de la prise électrique.
AVERTISSEMENT: Risque de choc électrique: Brancher le meuble uniquement à une prise correctement mise à la terre. Ne pas
détériorer le dispositif de sécurité de la fiche polarisée ou de la fiche de terre. Une fiche polarisée possède deux broches, dont
l'une plus large que l'autre. Une fiche de type terre possède deux broches et une troisième de mise à la terre. La broche large ou
la troisième fiche sont fournies pour des raisons de sécurité. Si la fiche fournie n'entre pas dans votre prise de courant,
veuillez faire appel à un électricien pour remplacer la prise obsolète.
AVERTISSEMENT: L'appareil ne doit pas être exposé à des éclaboussures et aucun objet rempli de liquide, comme des vases,
ne doit être placé sur l'appareil.
UK Conformité

Consignes de sécurité: montage en rack
Température de fonctionnement élevée: Si installé dans un rack fermé ou à unités multiples , la température ambiante de fonctionne-
ment de l'environnement du rack peut être supérieure à ambiante de la pièce. Par conséquent, il faudrait envisager d'installer l'équipe-
ment dans un environnement compatible avec la température ambiante maximale (Tma) spécifiée par le constructeur.
Réduction Air accréditives: Installation de l'équipement dans un rack doit être telle que la quantité de flux d'air nécessaire au bon
fonctionnement de l'équipement ne soit pas compromise.
Chargement mécanique: Le montage de l'équipement dans le rack doit être telle qu'une condition dangereuse ne lié à un chargement
mécanique irrégulier.
Surcharge des circuits: Il faudrait envisager à la connexion de l'équipement au circuit d'alimentation et l' effet que la surcharge du
circuit pourrait avoir sur la protection contre les surintensités et le câblage d'alimentation. Examen approprié des équipements évalua-
tions de la plaque signalétique doit être utilisée pour traiter de cette préoccupation.
Mise à la terre fiable: Fiable mise à la terre de l'équipement de montage en rack doit être maintenue. Une attention particulière devrait
être accordée aux connexions d'alimentation autres que les connexions directes vers le circuit de dérivation (par exemple de l'utilisation
de bandes de puissance).
Appareil Disconnect (Équipement Pluggable): La prise de courant doit être installée à proximité du matériel et doit être facilement
accessible.
Lors de l'utilisation des produits électriques, des précautions de base doivent toujours être respectées, y compris les suivantes:
• Lire et suivre toutes les instructions avant l'utilisation du matériel.
• Il n'ya pas de composants réparables par l'utilisateur au sein de cet appareil. Retrait de la couverture de cet appareil peut présenter un
dangerd'électrocution et annuler la garantie.
• La fiche secteur est utilisée comme sectionneur de courant. Ce dispositif doit rester en état de marche.
• Débrancher cet appareil pendant les orages ou s'il n'est pas utilisé pendant de longues périodes.
• Ne surchargez pas le réceptacle de mur ou le circuit qui fournit l'énergie à ce appareil. Ne pas surcharger cette appareil. S'assurer que
la charge totale à cet appareil ne dépasse pas celle qui est répertoriée dans la section desspécifictions de ce manuel.
• Assurez-vous cet appareil est connecté à une source d'alimentation C/A avecmise à la terre. Assurez-vous cet appareil est branché
sur une sourced’alimentation fournissant les nécessaires 120V. Ne pas utiliser un adaptateurqui contrecarre la broche de terre de la
prise du cordon d’alimentation.
DIRECTIVE SUR LES DÉCHETS D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (WEEE)
Élimination correcte de ce produit: Ce symbole indique que ce produit ne doit pas être éliminé avec les ordures ménagères,
conformément à la directive WEEE (2012/19/EU) et à votre législation nationale. Ce produit doit être déposé dans un centre
de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (EEE). La mauvaise manipula-
tion de ce type de déchets pourrait avoir un impact négatif possible sur l'environnement et la santé humaine en raison de
substances potentiellement dangereuses généralement associées aux EEE. Dans le même temps, votre coopération dans
l'élimination correcte de ce produit contribuera à une utilisation efficace des ressources naturelles. Pour plus d'informations
sur les lieux de recyclage de vos équipements usagés, veuillez contacter votre mairie ou votre service de collecte des
ordures ménagères.
Page 7
ATTENTION: Ne branchez pas dans une autre puissance robinet relocalisable.
ATTENTION: La prise de courant doit être installée près de l'équipement et doit être facilement accessible.
ATTENTION: Toute installation électrique doit être effectuée conformément aux codes électriques nationaux et locaux.
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES - FR (Continuer)

Page 8
DISPLAY (UQFP-4DRX Only)
- Dimming the display is accomplished by touching anywhere on the display once. To return
to the original brightness, touch the display again.
- The display will indicate rack temperature and provide a read-out of the following fault codes:
OVERTEMP:
The temperature of the enclosure has risen above the alarm set point. Inspect airflow
intake and output for obstructions. Additional cooling capacity may be required.
FAN FAULT:
One or more of the fans has stopped. Display will indicate which fans are causing the fault.
Check fans for obstruction. If problem persists, call Middle Atlantic Products.
Technical Support at [phone].
SENSOR ERROR:
The temperature probe wire has been either cut or shorted. Fans will not operate if the
wire has been cut. A technician may be able to repair a damaged temperature probe wire.
FRONT VIEW
REAR VIEW
T
O
U
C
H
T
O
D
I
M
UQFP-4DRX UQFP-4RA/UQFP-4RA-I/O
Airflow: 100 CFM @ Full Speed
Noise: 27 dBA from 1 meter @ Full Speed
Overtemp Alarm Setpoint:
Temperature Probe Wire Length: 9 Feet
100° F (37° C)
SPECIFICATIONS (UQFP-4DRX AND UQFP-4RA)
UQFP-4DRX/UQFP-4RA FEATURES
NO DISPLAYDISPLAY
5VDC
2A
DO NOT OPEN. NO USER SERVICEABLE PARTS INSIDE.
INTAKE CONTROL
ONLY
(NO LAN)
CONTROL SETTINGS
Press once to view the current overtemp alarm setting.
Each additional push will raise the overtemp alarm setting by 1
O
.
To toggle between Fahrenheit and Celsius, press and hold for 3 seconds.
1
1
5
2 43
- To change the factory preset alarm set point, repeatedly press the Alarm Set Point Button until the
desired temperature is displayed on the display. The factory preset overtemp alarm set point is
100° F (37° C). The adjustment range is from 95° to 115° F (35° to 46° C).
ALARM SET POINT BUTTON (UQFP-4DRX Only)
NOTE: The overtemp alarm set point value is factory preset to 100° F (37° C) and is non-adjustable for
the UQFP-4RA/UQFP-4RA-I/O.
- To change display from Fahrenheit to Celsius, press and hold Alarm Set Point Button for 3 seconds
- To view alarm set point, press and release the Alarm Set Point Button

FAN FAULT/OVERTEMP ALARM OUTPUTS (For Optional Remote Monitoring): These normally open
dry contact closures will provide notification to an external (remote) monitoring system if there is a fan
fault or overtemp condition.
TEMPERATURE PROBE: 9 foot temperature probe. Mount at the highest available location in the
enclosure.
5 VDC - 2A POWER SUPPLY INPUT
INTAKE CONTROL PORT: RJ45 port used to control the intake unit.
(DO NOT CONNECT TO A LAN)
TIP: Ensure that you have access to the rear of the panel to make connections and configure settings
once mounted. If access to rear of unit is limited, cable management and setting configurations must be
done prior to mounting the panel.
INSTALLATION
FEATURES CONTINUED
UQFP-4RA-I/O INTAKE - EXHAUST SYSTEM
- The UQFP-4RA-I/O system consists of a UQFP-4RA and a UQFP-4RIS.
1) For optimum performance install the exhaust unit in the uppermost rackspaces of the enclosure, and
install the intake unit in the lowermost rackspaces of the enclosure.
2) Mount the temperature probe at the highest available location in the enclosure.
2
3
4
5
1
DO NOT OPEN. NO USER SERVICEABLE PARTS INSIDE.
TO EXHAUST ONLY
(NO LAN)
1
REAR VIEW UQFP-4RIS
EXHAUST CONNECTION PORT: RJ45 port. Connect this to the INTAKE CONTROL PORT on the
UQFP-4RA provided with the UQFP-4RA-I/O INTAKE - EXHAUST SYSTEM (connect to callout #5 on
the image from page 2). A 7 foot CAT5 cable is provided. (DO NOT CONNECT TO A LAN)
- The UQFP-4RIS can also work in conjunction with a separately purchased UQFP-4RX or
UQFP-4DRX (connect to callout #5 on the image from page 2). (DO NOT CONNECT TO A LAN)
Page 9

Page 10
INSIDE OF SIDE PANEL
VENT BLOCKER
SIDE PANEL
THERMAL MANAGEMENT GUIDELINES
- Use magnetic vent blockers to cover any vents at the top of the side panels. Install the
vent blockers on the inside of the side panel as shown.
- Do not place vent panels within six rackspaces from below the fan panel. Cover any of these
spaces with blank panels.
- If heat producing equipment is located in the middle of the rack, install a three space vent panel
at the bottom of the rack, or one UQFP-4RIS Intake Unit.
- If heat producing equipment is located near the bottom of the rack, install a two space vent
panel at the bottom of the rack, or one UQFP-4RIS Intake Unit.
- Mount the fan panel in the highest location of the rack.

WARRANTY
Page 12
For warranty information, refer to www.legrandav.com/policies/warranty_information.
Contacting Corporate Headquarters
P: [phone] | F: [phone] | www.legrandav.com | [email protected]
Contacting Middle Atlantic Canada
P: [phone] | F: [phone] | ca.middleatlantic.com | [email protected]
Contacting Middle Atlantic Europe, Middle East, and Africa (EMEA) Technical Support
P: [phone] | [email protected]
At Legrand AV Inc. we are always listening. Your comments are welcome.
Legrand AV is an ISO 9001 and ISO 14001 Registered Company.
European Union (EU)
Legrand AV Netherlands
B.V. Franklinstraat 14 6003
DK, Weert, Netherlands
United States (US)
Legrand | AV Headquarters
6436 City West Parkway
Eden Prairie, MN, 55344, USA
United Kingdom (UK)
Starline Holding Technology Ltd.
(Authorized Representative)
Unit C, Island Rd.
Reading RG2, 0RP- UK
